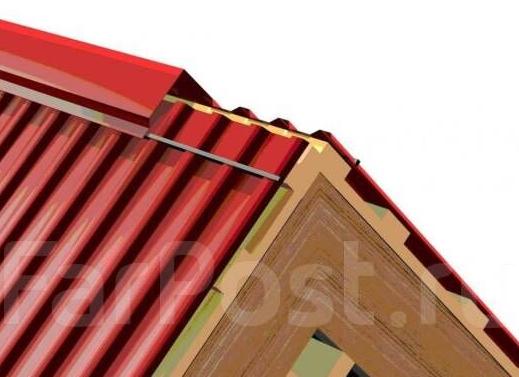

Конек на крышу

Принцип действия коньковой вентиляции

Коньковая вентиляция действует по принципу конвекции (перемешивания) воздушных масс. Теплый насыщенный влагой воздух, идущий из внутренних помещений дома, поднимается вверх, в направлении конька крыши. Там он стремиться найти выход наружу. И находит его при наличии отверстий в коньке (то есть при наличии вентилируемого конька).

Однако, просто обеспечив перфорацию в коньке, невозможно добиться проветривания подкровельного пространства. Любая система вентиляции запускается только при наличии вытяжки и притока воздуха. Если за вытяжку отвечает вентилируемый конек, то для притока холодного воздуха используются зазоры, оставленные в области карнизных свесов.

Для этого в подшивке свесов используют перфорированные софиты или вентиляционные решетки. Теперь все ставится на свои места. Холодный воздух заходит через продухи в свесах, нагревается и насыщается влажным паром. Затем постепенно поднимается вверх в направлении конька и выходит наружу. Создается тяга и новая порция холодного воздуха втягивается через продухи. Таким образом обеспечивается непрерывный круговорот воздушных масс и проветривание подкровельного пространства.

А зачем вообще необходимо проветривание подкровельного пространства? Может быть, можно обойтись и без него? Пусть теплый влажный воздух поднимается вверх и остается там… К сожалению, такой вариант грозит многими неприятностями: протечками кровли, ухудшением теплоизоляционных свойств утеплителя, гниением деревянных элементов (стропил, обрешетки), порчей битумной черепицы.

Дело в том, что теплые влажные пары, поднимающиеся вверх и не нашедшие выхода наружу, при разнице температур на улице и в помещении конденсируются в подкровельном пространстве. Пар образует множество микроскопических капелек воды, которые оседают на обрешетке, стропилах, утеплителе. В результате стропильная система начинает гнить, утеплитель разрушается.

Зимой скопление теплого воздуха в подкровельном пространстве приводит к большой разнице температур на внутренней и внешней поверхности кровли. Снег на такой крыше периодически подтаивает, образуя наледи и сосульки. Это становится причиной протекания битумной черепицы, ее отсыревания и растрескивания.

Следует отметить, что сооружение вентилируемого конька (и вообще системы принудительной вентиляции) более актуально для теплых чердаков и жилых мансард, то есть там, где в подкровельном пространстве заложен утеплитель. Холодные чердаки прекрасно вентилируются через слуховые окна.

Таким образом, вентиляционная система для мягкой кровли с теплым чердаком или жилой мансардой является обязательной. И самый эффективный способ ее обустройства – сооружение вентилируемого конька, позволяющего проветривать подкровельное пространство по всей его протяженности.

Варианты вентилируемого конька

Проветриваемый конек сооружают двумя способами:

1. Устанавливают по верхнему ребру крыши специальный коньковый аэратор. Он представляет собой пластиковый элемент с цельной верхней частью и перфорацией по бокам. Внутри вентиля имеется фильтр, препятствующий попаданию в подкровельное пространство осадков, насекомых, пыли. Аэратор может иметь длину 0,5-1,22 м. Для укладки по всей длине конька, аэраторы скрепляют между собой, получая непрерывный вентилируемый элемент. Чтобы по окончании монтажа он был незаметен на крыше, его пластиковую поверхность сверху перекрывают гонтами битумной черепицы.
2. Формируют конек с зазорами, являющийся непосредственным продолжением кровельной конструкции. На верхние части скатов устанавливают бруски (по типу обрешетки), сверху их перекрывают треугольным элементом из фанеры или ОСП. Таким образом по бокам конька формируются зазоры (между брусков), через которые обеспечивается выход теплого воздуха. Сверху поверхность конька, так же, как и в первом случае, закрывают кровельным материалом.

В любом случае, независимо от варианта исполнения, вентилируемый конек должен обладать следующими свойствами:

• Пропускать воздушные пары. Для этого на конструкции кровли по коньку прорезают вентиляционный зазор необходимой ширины (обычно 40-50 мм), через который обеспечивается свободный выход воздуха. Сверху вентиляционный зазор перекрывается коньковым элементом (аэратором или самодельной конструкцией) с продухами в боковых частях.
• Защищать подкровельное пространство от осадков, тающего снега. Конструкция конька должна предотвращать просачивание через него талой и дождевой воды.
• Защищать подкровельное пространство от пыли, насекомых, мелких грызунов.
• Позволять испаряться лишней влаге из помещения.

Рассмотрим, каким образом может происходить устройство вентилируемого конька.

Установка готового конькового аэратора

Данный вариант устройства вентиляционного конька является наиболее простым. Он представляет собой закрепление (накладывание) конькового аэратора по всей длине конька крыши, поверх вентиляционного зазора.

В этом случае больше половины успеха зависит от правильного выбора аэратора. Чтобы не попасть впросак, следует остановиться на конструкциях известных производителей, например, отлично себя зарекомендовали коньковые аэраторы Ridge Master и «Вентлайн».

Технология установки аэратора обычно выглядит следующим образом. В коньке изначально формируют (оставляют свободное место) или вырезают вентиляционное отверстие, шириной 40-50 мм. Если на коньке установлен коньковый брус, то выполняют два пропила по 20 (25) мм – по обеим сторонам бруса. В любом случае вентиляционная прорезь не должна доходить до краев скатов (фронтонов) на 150 мм с обеих сторон, чтобы не нарушить карнизную обрешетку.

К крышам сложных форм применяют немного другие правила устройства зазоров. На вальмовой кровле по обе стороны коньковой доски прорезают два зазора по 20 мм. Общая ширина прорези – 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.

На Т и Г-образных крышах вентиляционная прорезь длинного конька выполняется по вышеизложенной инструкции. Прорезь короткого конька заканчивается за 300 мм до длинного конька и за 150 мм до карниза.

При наличии дымовой трубы, вентиляционный зазор прорезают, не доходя до нее 300 мм. Хотя аэратор в дальнейшем монтируют до самой трубы.

Ширина и допустимая длина вентиляционных отверстий могут незначительно варьироваться в зависимости от конструкции и производителя конькового аэратора. Но принцип их устройства остается одинаковым.

После этого вырезанный зазор очищают от отходов распилки. А аэратор устанавливают по центру зазора и закрепляют оцинкованными кровельными гвоздями через специальные отверстия, предусмотренные под крепеж. Длина гвоздей должна позволять произвести крепление к нижней обрешетке кровли.

Обычно аэратор начинают крепить с одного конца конька, вровень с краем фронтонного карниза. И заканчивают крепление – с другого конца конька. То есть, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев конька, аэратор монтируют по всей его протяженности. Такой подход повышает декоративность конька, позволяет ему не выбиваться из общей структуры кровли. В то же время ничем не хуже работает установка аэратора только над вентиляционной прорезью. Единственное, что аэратор на такой кровле будет более заметен.

При необходимости вентилируемый конек собирают из нескольких аэраторов, соединяя их между собой. Если монтаж конька ведется в холодное время года, между элементами необходимо оставлять небольшие зазоры в 3 мм для компенсации теплового расширения.

Затем поверх конькового аэратора выкладывают ряд коньковой черепицы, по цвету совпадающей или сочетающейся с цветом рядовой черепицы. Лепестки коньковой черепицы получают путем деления гонтов коньково-карнизной черепицы по линиям перфорации.

Полученные лепестки перегибают пополам, накладывают на конек и прибивают гвоздями – по 4 штуки на каждую плитку. Монтаж ведут с нахлестом. Каждый последующий лепесток накладывают на предыдущий с перехлестом 50%, чтобы полностью перекрыть шляпки от гвоздей.

Аэратор, покрытый гибкой черепицей, практически незаметен на кровле и выглядит с ней, как единое целое.

Процесс монтажа конькового аэратора c последующим его покрытием битумной черепицей зафиксирован на видео:

Самостоятельное изготовление вентилируемого конька

Покупка и монтаж готового аэратора – не единственный способ устройства вентилируемого конька. При должном умении его можно изготовить полностью самостоятельно, не покупая никаких специализированных элементов. Оптимальная ширина такого конька 50 см, ширина вентиляционного просвета – 50 мм.

Используемые материалы:

• сетка оцинкованная штукатурная;
• бруски 50х50 мм (обеспечат вентиляционный просвет 50 мм);
• ОСП или влагостойкая фанера;
• планка карнизная/торцевая;
• подкладочный ковер, гибкая черепица.

Для устройства конька поступают следующим образом:

1. В коньке по прямой прорезают вентиляционный зазор, шириной 30-50 мм, не доходя минимум 150 мм до края конька.
2. По обе стороны от зазора (на скатах) закрепляют полосы оцинкованной сетки, которые в дальнейшем будут подворачиваться за бруски и служить защитой от попадания в подкровельное пространство пыли и насекомых. Чтобы сделать систему фильтрации более надежной, полотно сетки закрепляют еще и поверх вентиляционного зазора.
3. Сверху, через конек, по обеим сторонам кровли набивают бруски 50х50 мм – они будут формировать вентиляционные боковые продухи (просветы) и, одновременно, сыграют роль обрешетки для поверхности вентиляционного конька.
4. Полосы сетки перекидывают через бруски, сверху набивают листы ОСП или фанеры, шириной 450-500 мм.
5. С боковых сторон листы ОСП или фанеры перекрывают торцевой/карнизной планкой. После чего конек практически готов, последний штрих – перекрытие сплошной поверхности лепестками гибкой черепицы.
6. На сплошную обрешетку набивают подкладочный ковер, а на него – плитки коньково-карнизной черепицы. Крепление ведется с помощью кровельных гвоздей, обычным для гибкой черепицы способом.

Многие строители-практики считают, что собственноручное изготовление вентилируемого конька по описанному выше способу – более качественный вариант вентиляции, чем установка заводского аэратора. Зачастую он дольше служит, меньше подвержен механическим повреждениям и пагубному влиянию перепадов температур.

После просмотра короткого видео-сюжета станет понятным устройство такого вентилируемого конька:

В заключение хотелось бы отметить, что не всегда вентилируемый конек способен в полной мере обеспечить циркуляцию воздушных масс и проветривание подкровельного пространства. При больших размерах скатов вентилируемого конька не достаточно. Процесс вытяжки будет работать слабо. В таких случаях дополнительно необходима установка скатных точечных аэраторов, которые смогут усилить вытяжку и, соответственно, улучшить качество вентиляции.

Кровли из мягкой черепицы: Установка хребтовых и коньковых битумных черепиц

Коньковая или хребтовая черепица получается при делении коньково-карнизной черепицы на 3 части по местам перфорации либо выкраивается из рядовой черепицы специальным способом (рис. 119).

Рис. 119. Выкройка коньковых или хребтовых битумных черепиц из рядовых

Рядовая черепица, выходящая на хребет вальмы, подрезается так, чтобы между покрытиями смежных скатов была прорезь шириной 0,5 см. Шнуркой отбиваются габариты будущего хребта (две полосы вдоль хребта). Укладка хребтовой черепицы ведется снизу вверх. Черепица укладывается длинной стороной поперек хребта. Фиксируются черепицы четырьмя гвоздями (по два с каждой стороны) так, чтобы нахлест 5 см вышележащей черепицы перекрывал гвозди.

Укладка конька ведется со стороны, противоположной преобладающей розе ветров в данном районе. В остальном монтаж коньков аналогичен способу монтажа хребтов.

Для форм нарезки Трио, Соната, Танго и Джаз коньково-карнизная черепица вырезается из рядовой черепицы. При этом для черепицы Соната часть (А) закрывается, часть (В) делается видимой.

При укладке выкройки коньковой черепицы тыльная часть в местах отсутствия самоклеящегося слоя дополнительно промазывается мастикой ТехноНиколь. В остальном монтаж ребер/коньков с использованием выкройки коньковой черепицы аналогичен монтажу коньково-карнизной черепицы (рис. 120).

Рис. 120. Монтаж коньковой битумной черепицы

Для предотвращения образований трещин в холодное время года при температуре ниже +5°С рекомендуется производить изгиб черепицы на металлической искусственно подогретой трубе диаметром примерно 10 см.

Для увеличения срока службы подкровельной конструкции необходимо предусматривать вентиляцию, особенно над эксплуатируемым мансардным этажом. Нормальную вентиляцию скатной крыши обеспечивают три основные элемента: отверстия для притока наружного воздуха, каналы над теплоизоляцией для его циркуляции и вытяжные отверстия в верхней части кровли. Нормы по площади сечения приточно-вытяжной вентиляции составляют 1/300–1/500 от площади утепления. Давление в чердачном помещении должно быть пониженным, поэтому площадь вытяжных отверстий следует принимать на 10–15% больше, чем приточных. Это необходимо для создания тяги воздуха.

Вход воздуха в подкровельное пространство обеспечивается карнизным узлом. Его конструкция аналогична приведенным в предыдущих главах узлам.

Рис. 121. Устройство конька с вентиляционным выходом на кровле из мягкой черепицы

Выход воздуха из вентиляционных продухов устраивается с помощью дополнительной деревянной контробрешетки либо использованием аэроэлементов конька ТехноНиколь (рис. 121).

Выполнение куполов и конусов

Существует два рекомендованных способа установки черепицы Шинглас на криволинейные поверхности: сегментный и бесшовный. Первоначально укладывается подкладочный ковер ТехноНиколь согласно выбранной форме нарезки черепицы. Первый способ предусматривает деление купола или конуса на равные сегменты при помощи отбивки. Каждый сегмент укладывается рядовой черепицей в отдельности, и стыки перекрываются коньковой черепицей аналогично ребрам и конькам крыши. Причем размеры сегментов и ширина коньковой черепицы должны соответствовать масштабу покрываемой кровельной поверхности.

Бесшовный метод требует особого внимания к разметке ската. По основанию крыши делают меловые насечки равные половине лепестка гибкой черепицы и соединяют их с вершиной криволинейной поверхности. Затем необходимо раскроить рядовую черепицу на отдельные лепестки и смонтировать первый ряд. Выше лежащие ряды смещаются на половину нижележащего лепестка черепицы с предварительной подрезкой. Подрезку черепицы производят согласно меловым линиям, сделанным предварительно. Как только ширина рядового лепестка становиться меньше первоначальной в два раза, возвращаемся к исходному геометрическому размеру черепицы. В такой последовательности монтаж ведут до вершины кровли. Завершение крыши оформляют при помощи металлического колпака (рис. 123).

Рис. 123. Кровля из мягкой черепицы на конусной крыше

Конек крыши — что это за кровельный элемент?

Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.

Выполняет две основные функции:

• Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
• Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.

Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.

ВАЖНО! Вентиляция подкровельного пространства важна только при наличии кровельного пирога — утепляющего слоя. Без него воздухообмен ничем не затруднен и никаких дополнительных мер не требует.

Конек на крыше дома: фото элемента

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

• Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
• Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
• Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.п.
• Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля. Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Разнообразие форм

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

ОБРАТИТЕ ВНИМАНИЕ! Установочные данные каждого конкретного добора являются индивидуальными и определяются исходя из рекомендаций поставщика и общих строительных норм. Собственно, подсчет количества материала — задача несложная, по имеющейся длине крыши требуется подсчитать количество коньковой планки с учетом обязательного 5-сантиметрового нахлеста.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

Вентилируемый конек кровли

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Монтаж уплотнителя

Установка конька крыши начинается с установки гидроизоляции:

1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

ОСТОРОЖНО! Работы по установке конька являются опасными и требуют наличия страховки. Для контроля соблюдения точности монтажа необходимо наличие напарника на крыше, кроме этого нужен как минимум один работник внизу, чтобы подавать новые планки по мере установки.

Схема устройства

В разрезе

Уплотнитель и вентиляционная лента

Коньковый элемент

Нормальное функционирование двухскатной или многоскатной крыши обеспечивает установка конькового узла. Эта конструкция включает несколько элементов, которые монтируются в зависимости от конструктивного решения узла:

• Коньковая планка. Это обязательный элемент. Типы конька: плоский, полукруглый, фигурный и трапециевидный.
• Y-образные и T-образные тройники. Соединяют три отдельных ребер полукруглого конька. С помощью Y-образного устраивается стык трех коньковых элементов на четырехскатной крыше. T-образные используются при перпендикулярном соединении.
• Металлическая заглушка конька. Используется только для коньковой планки полукруглого типа. Существуют плоские, конусные и шатровые заглушки. Они предотвращают попадание в подкровельное пространство мусора и осадков.
• Уплотнитель под конек.

Коньковые элементы одного и того же типа отличаются по размерам. Полукруглый, (радиусный, круглый) конек производится с радиусом 70 — 125 мм. Использование того или другого зависит только от конструктивных особенностей крыши и размеров. Полукруглые коньки монтируются на большинстве кровель именно из металлочерепицы.

Плоские, фигурные и трапециевидные коньковые элементы универсальны. Они подходят для любого вида материала и хорошо смотрятся при любой конфигурации крыши. Вынос крыла такого конька от 115х115 до 300х300 мм в зависимости от уклона, геометрии и размеров кровли.

Вне зависимости от типа конькового элемента, его длина равна 2000 мм. Но по спецзаказу клиента некоторые производители меняют размеры изделий.

Снегозадержатели

Снегозадержатели (снегоупоры) нужны для плавного и равномерного схода снега с крыши. Кроме этого они способны задержать падение кровельного материала, что случается во время монтажных или ремонтных работ, или же под воздействием сильного ветра. Эти элементы крепятся параллельно карнизу по всей ширине крыши.

Разновидности снегозадержателей:

• решетчатые;
• точечные;
• трубчатые.

Первые крепятся на краю кровли подвесными опорами с крюками. Их устанавливают на скатных крышах многоэтажек и коттеджей. Точечные размещают на всей площади кровли, они способны пропускать снег малыми порциями, делая его сходы безопасными. Трубчатые снегозадержатели монтируют на крыше по одной линии или в шахматном порядке.

Надежность и качество кровли в большой степени зависит, от того, насколько правильно подобраны доборные элементы, их параметров и надежности монтажа. А еще эти аксессуары помогают придать кровле законченный вид.

1. Изготавливаем уголок для конькового элемента кровли
2. Конек на крышу и расчет его высоты
3. Обустраиваем вентиляцию кровельного конька

Конек на крыше дома – это горизонтальное верхнее кровельное ребро. В свою очередь, конек образуют скаты кровли и элементы ребра.

Наша статья расскажет о том, как сделать конек на крышу. Мы также расскажем, как правильно высчитывается высота этого элемента. В статье будут затронуты вопросы о вентиляции пространства под кровлей. Готовые варианты таких пространств вы можете увидеть на фото– и видеоматериалах.

Не так давно, сразу после возведения крыши, конек покрывали специальными материалами. Чаще всего использовался асбоцемент. При этом кровельное железо – довольно редкий материал для покрытия конька.

В качестве необходимых элементов для изготовления конька, используют готовые оцинкованные уголки.

Изготавливаем уголок для конькового элемента кровли

1. Первым делом необходимо разметить линию. На нее укладывается обрезок листа, а затем выстукивается киянкой. Очень важно использовать именно деревянный молоток, так как железный – может нанести повреждения цинковому покрытию листа. В результате получается требуемый профиль. Стандартные размеры полосы составляют: ширина от 240 до 300 мм, длина – 2000 мм для конька двускатной мансардной крыши. Отметим, что длина перекрытия коньковых элементов должна быть 10 см. При этом сторона будущего уголка должна быть не менее 15 см.
2. Расположение гвоздей должно быть на волнах шифера, при этом они должны захватывать и обрешетку. Для удобства – в области конька обычно набивается дополнительный брус обрешетки. Но вы также можете отказаться от такого способа и прибить уголок из оцинкованного профиля на каркас обрешетки.

3. Конек на крыше избы раньше предполагал замазывание промежутков между кровельным покрытием и металлическим уголком. Для этой цели обычно использовался специальный раствор. Сегодня это ушло в прошлое. Современная строительная практика предполагает использование монтажной пены.

Таким образом, самостоятельная установка кровельного конька – довольно простая процедура. Но очень важно соблюдать технику безопасности (ТБ) при работе на высоте.

Конек на крышу и расчет его высоты

Перед проведением монтажных работ, выясните размеры высоты конька и его прогона. Поэтому, речь пойдет о расчете высоты конька, которая связана с углом наклона ската и каркаса кровли. Мы также расскажем и о материалах для покрытия кровли. После выбора кровельного материала, можно начинать устанавливать конек крыши. Но прежде всего, нужно знать точную высоту.

Этапы расчета коньковой высоты:

• Вначале, укладываются как минимум две единицы коньковой черепицы. При этом она должна опираться на кровельные скаты. Далее, происходит замер расстояния между верхней черепичной кромкой и внутренней кромкой с самого узкого торца. Верхнюю кромку составляют бруски, которые еще называют контробрешеткой. Они соединяются друг с другом на очень плотном расстоянии. Это расстояние в свою очередь называется коньковым аэроэлементом.
• Стоит отметить и расстояние от верхней части конькового бруса до места сгиба линии крепления. После учета этого расстояния, можно фиксировать держатель или крепление. Далее, нужно прибить верхний коньковый брус к центру контробрешетки. Для этого рекомендуется использовать гвозди.
• Начало и конец конька также должны иметь свои крепления. После этого можно натягивать специальный шнур. Если под рукой его не окажется – подойдет стандартная леска с большой толщиной. Назначение шнура – контроль за правильно произведенной укладкой прогона конька.
• Наконец, коньковый брус устанавливается в держатели и крепления. Для этой цели рекомендуется использовать гвозди из нержавеющей или оцинкованной стали.

Важно: Конек крыши своими руками предполагает наличие облегченной боковой черепицы.

Она предназначена для покрытия прогона конька. Этот процесс проводится уже после окончания всех описанных выше работ.

Отметим также три важные составляющие: теплоизоляцию, звукоизоляцию и гидроизоляцию. Они препятствуют проникновению пара и влаги в подконьковое пространство. С их помощью обеспечивается приемлемая температура. Читайте также: «Какой бывает конек кровли, устройство и правила крепления».

Конек фигурный для кровли должен быть смонтирован по всем правилам. При этом залогом успешных работ будет перекрытие элементами конькового прогона всех стыков и швов. Напомним, они образуются при покрытии кровельных скатов.

Не следует забывать об отсеке для вентиляции. Кровельный конек обязательно должен иметь этот элемент в своем составе. Ведь при отсутствии такого отсека, произойдет скапливание большого количества конденсата. При этом не поможет даже слой гидроизоляции. Короба для вентиляции продаются в уже готовом виде. Но их можно сделать и своими руками. Для монтажа подобных элементов, понадобится клеящая смесь или специальные крепления (прочтите также: «Высота конька двускатной крыши: функции и назначение»).

Важно: Во время приклеивания вентиляционного короба, кровельный материал должен быть чистым и сухим. Не рекомендуется проводить работы в слишком холодную или очень жаркую погоду.

После того, как резной конек на крышу будет рассчитан, можно проводить монтаж конькового прогона. Для его изготовления специалисты советуют использовать специальную коньковую черепицу.

Монтаж осуществляется строго с подветренной стороны дома. Такой метод защитит стыки материала от попадания в них осадков или от продувания воздухом. Вначале нужно установить зажимы, а на них уложить черепицу. Для фиксации лучше всего использовать нержавеющие гвозди или шурупы (саморезы).

Обустраиваем вентиляцию кровельного конька

Конек препятствует проникновению осадков в продольное отверстие между покрытиями скатов крыши. Он также служит и для вентиляции подкровельного пространства.

Изготовление системы коньковой вентиляции кровли:

1. Завершив обустройство стропильной системы, производится гидроизоляция. Для этого крепится специальная пленка поперек стропильных ног. Уплотнитель под конек требует укладки верхних полос на нижние. Напуск должен составлять как минимум 15 см. Для проклейки швов используется соединительная лента.
2. Далее, происходит набивка контробрешетки вдоль стропильных ног. По ее завершению, поверх набивается обрешетка в поперечном направлении.
3. На обрешетку укладывается ранее выбранное кровельное покрытие. Например, шифер, ондулин, металлочерепица.

Натянутая пленка защищает стропильные элементы от скопления конденсата внутри кровли (подробнее: «Как устранить конденсат под крышей»). Также устраняются протечки воды через различные мелкие щели. При этом резной конек на крышу защищен от гниения, а также от возникновения ржавчин.

При отсутствии вентилирования пространства между пленкой и кровельным покрытием, влага не будет быстро высыхать. Это приведет к мгновенным процессам гниения или покрытием ржавчиной контробрешетки и обрешетки. Таким образом, вся система может прийти в негодность.

Монтаж конька крыши, видео инструкция:

Под устройством теплой кровли подразумевают использование слоя утеплителя. Он обычно располагается под гидроизоляционным слоем. Его изготовление осуществляется из гигроскопичного материала, к примеру, базальтовой или минеральной ваты. Если же будет отсутствовать эффективная вентиляция, то произойдет скапливание влаги. Это в свою очередь ухудшит теплозащитные свойства материала. При этом можно даже не упоминать о гниении стропильных ног стропил. Напомним, что между ними располагаются плиты утеплителя.

Для оборудования вентилируемого пространства, необходимо придерживаться следующих правил:

1. В нижней части подшивки карнизов оставляются зазоры для вентиляции. Можно сделать также решетки, которые обеспечат поступление воздуха.
2. Немаловажно обеспечить свободное пространство между гидроизоляцией и кровельным покрытием. Параллельно с этим, оставляется отверстие между скатами. Оно обеспечит выпуск влажного воздуха. Все работы выполняются перед тем, как сделать конек на крыше.

При обустройстве кровли важны все элементы. Каждый из них выполняет определённую функцию, и слаженная работа кровельных компонентов в итоге делает крышу надёжной, прочной, привлекательной.

Конёк крыши — особенности конструкции

Можно без преувеличения сказать, что конёк — венец крыши, последний штрих её устройства. Издавна этой кровельной детали придавали немалое значение, украшая резьбой и различными фигурками, независимо от того, деревенская это изба или дворянская усадьба.На старинных кровлях коньком служило бревно — охлупень, обязательно украшенное резной либо вытесанной из дерева фигуркой коня, петуха или птицы

Этот обычай сохранился поныне. Сегодня многие застройщики тоже используют для оформления конька резные или кованые живописные фрагменты, которые оригинально сочетаются с любым из современных кровельных покрытий.Стародавний обычай украшать конёк крыши резными или коваными фрагментами нередко можно встретить в оформлении современных частных домов

Отчего же такая честь этому, казалось бы, не столь существенному элементу крыши. Оказывается, всё просто — помимо декоративного предназначения, придающего законченность и совершенность всему облику дома, конёк в полном смысле этого слова оберегает строение, поскольку:

• служит преградой атмосферным осадкам на пути проникновения в подкровельное пространство;
• обеспечивает естественную вентиляцию кровли, значительно продлевая срок службы всех слоёв кровельного ковра и стропильного каркаса.Основное назначение конька крыши — обеспечение свободного воздухообмена в подкровельном пространстве

Конёк имеет любая крыша, кроме плоской конструкции, купольной, луковичной, односкатной и шатровой, имеющей только рёбра.Оригинально и стильно выглядят бесконьковые скатные кровли, на возведение которых потребуется гораздо меньше финансовых ресурсов и трудовых затрат

Необходимо различать конёк крыши и конёк кровли. Это разные понятия, хотя обычно их объединяют в одно. Конёк крыши представляет собой часть несущей основы, верхнее горизонтальное ребро, полученное при сопряжении скатов. По своему устройству он бывает двух видов: первый вариант — это брус на вертикальных стойках, на который опираются верхние части стропильных ног, а второй — прогон, проложенный поверх соединения стропил.Конёк крыши обустраивается в двух вариантах — с укладкой конькового бруса на вертикальные стойки или с прокладкой конькового прогона поверх узла соединения верхней доли стропильных ног

Кровельный конёк предназначен для покрытия щели в самой верхней точке крыши, образующейся при укладке укрывного материала на скаты. Это уже компонент ограждающей системы крыши, который называется коньковой планкой и вместе с сопутствующими деталями — уплотнителем и заглушкой — относится к доборным формирующим элементам.Ключевая функция кровельного конька — замыкание верхних кромок укрывного настила и прочное соединение скатов

Кровельный конёк может быть:

• угловой формы;
• конусной, прямоугольной либо полукруглой;
• рельефной, ребровой или фигурной.Кровельные коньки — изделия определённой формы, размера и конфигурации

Чаще всего конёк кровли выполнен из основного вида покрытия. Но иногда его монтируют контрастным по цвету либо из другого материала, хотя в любом случае конёк смотрится красиво, выгодно подчёркивает очертания крыши, если, конечно же, сделан аккуратно.Чаще всего кровельные коньки изготавливают из таких же материалов, как и основной укрывной настил

Укрывной материал в коньковом узле не должен образовывать плотное соединение, чтобы не нарушать свободную циркуляцию воздуха под кровлей.

Видео: конёк и торцевые планки

Оптимальная высота конькового хребта относительно размеров дома

От высоты конькового прогона зависят эстетические показатели, индивидуальность и технические характеристики строения, поэтому весьма важно подобрать её правильно.При устройстве крыши нужно знать высоту конька, чтобы в дальнейшем рассчитать необходимое количество материалов на изготовление стропильной конструкции и покрытие скатов

При расчёте нужно уделить внимание следующим значениям:

1. Климатическим нагрузкам — с крутых скатов снег сходит быстрее, однако ветер высокие крыши старается опрокинуть, из-за чего в регионах с частыми и сильными ветрами нежелательно возводить кровельные конструкции с большим уклоном или же следует принимать дополнительные меры по соблюдению прочности и безопасности. Определить влияние атмосферных нагрузок для конкретной местности можно самостоятельно по картам районирования, вложенным в норматив 20.13330.2011.Атмосферные воздействия на крышу дома — один из факторов, влияющих на выбор высоты конька
2. Наличию и назначению чердака — для нежилого помещения подъём конька должен быть как минимум 1,6 м, что позволит перемещаться по чердаку для профилактического осмотра и ремонта крыши. Высоту мансардного помещения определяют по росту самого высокого члена семьи плюс 30–40 см запаса, но не менее 1,9–2,2 м от перекрытия до обшивки, а в спальной зоне 1,4 м.Какой высоты будет конёк, зависит от функционального назначения чердачного помещения
3. Типу укрывного материала — минимальный уклон скатов, отчего напрямую зависит высота конька, рекомендуется производителями кровельных покрытий в памятках к своей продукции, что необходимо соблюдать. Нужно запомнить — чем плотнее укрывной настил и герметичнее стыки, тем больше шансов сделать пологую крышу, на которую соответственно затраты будут ниже. А при укладке небольших штучных гонтов или тяжёлых покрытий придётся обустраивать кровельную конструкцию повыше, что обойдётся дороже.Вид предлагаемого кровельного покрытия учитывается при расчёте уклона любой скатной конструкции и соответственно высоты конька

Рассчитывают высоту конька двумя способами: математическим и графическим. Математический способ довольно прост. Он основан на правилах геометрии и зависит от выбранного уклона кровли, согласно укрывному материалу, природным воздействиям и обустройству чердака. Исчисляется подъём конька по формуле: Н = ½ ширины пролёта х tgα, где α — угол наклона скатов, а ширина пролёта — расстояние между противоположными опорными конструкциями, на которые опираются стропила.Математически высота конька определяется как произведение половины ширины пролёта на тангенс угла наклона скатов

Чтобы не искать на просторах интернета tgα, существует табличка с готовыми значениями, которой удобно пользоваться при расчёте. Например, ширина дома составляет 8 м, ширина пролёта 7,14 м, уклон кровли 35º, тогда высота подъёма конька Н = ½ 7,14 х 0,79 (коэффициент 35º по таблице) = 2,82 м.

Таблица: коэффициент для расчёта высоты конька соразмерно уклону

Уклон кровли, в градусах →	5	10	15	20	25	30	35	40	45	50	55	60
Коэффициент→	0,08	0,17	0,26	0,36	0,47	0,59	0,79	0,86	1,0	1,22	1,45	1,78

Второй метод расчёта — графический, где алгоритм определения высоты конькового бруса сводится к следующему:

1. Чертим схему кровли в масштабе удобном для визуального восприятия, чаще всего 1:100 (1 см = 1 м) и наносим на неё все известные значения.
2. По центру пролёта под прямым углом проводим вверх линию, которая будет осью подъёма конька.
3. Транспортиром от угла коробки откладываем запланированный уклон и соединяем с линией подъёма.
4. Образовавшаяся точка пересечения укажет высоту прохождения конькового бруса.Графический метод определения высоты конька требует создания схемы крыши в масштабе

Подобным образом высчитывается подъём конька, но не его высота, так как последняя зависит от сжатия древесины, способа крепления стропильных ног, толщины и ширины конькового прогона, глубины врубки и т. д.

Поэтому на практике поступают проще — для вычисления полной высоты конька по любой схеме расчёта к величине подъёма добавляют ⅔ толщины стропильной доски. Если этого не сделать, то при креплении к мауэрлату и соединении между собой в коньковом узле стропильные ноги просядут, что повлечёт уменьшение уклона крыши.Для определения полной высоты конька к величине подъёма добавляют ⅔ толщины стропильной доски

Конечно же, такие расчёты небезупречны, но погрешность получается незначительная и вполне допустимая нормативными актами, в частности, СП 64.13330.2011.

Коньковые доборные элементы

Кровельные коньки — сборные устройства, присущие как капитальным строениям, так и сооружениям малых архитектурных форм. Самыми распространёнными являются угловые металлические изделия с загибами не менее 1,5–2,0 см по кромкам. Комплектуются коньки крепёжными деталями, уплотнителями и заглушками, из чего собирается герметичная надёжная конструкция, препятствующая протеканию крыши.Среди разнообразия коньковых планок полукруглая конструкция образует самый большой вентиляционных карман по сравнению с планками прямой формы

По цвету, материалу и форме кровельные коньки должны разумно подходить конкретному строению и не нарушать его архитектурный стиль, оттого коньковые доборы разработаны для каждого вида укрывного материала.

Самыми распространёнными считаются:

• коньки полукруглой формы с обязательной установкой заглушек с торцов;
• прямоугольные изделия — универсальные, подходят для использования на кровлях любой конфигурации и не требуют установки заглушек;
• узкие коньковые планки — больше используются как декоративные детали на шпилях, шатровых конструкциях и беседках;
• изогнутые усложнённые профили, фиксирующие в местах стыков прямые коньки;
• торцевые доборы — дополнение к коньковым элементам для отделки и защиты фронтонов.

Важную роль при монтаже кровельных коньков играют уплотнители, которые бывают:

• универсальными вспомогательными компонентами, изготовленными из полиуретановой пены и работающими наподобие фильтра — пропускают воздух, но блокируют грязь и снег;
• профильными изделиями, полученными из вспененного полиэтилена, которые подбираются под конкретную форму и размеры коньковых планок;
• а также саморасширяющимися доборами из пенополиуретана с акриловой пропиткой, имеющими клеевой слой и предназначенными для заполнения любых пустот.

Видео: самоклеящийся уплотнитель

Именно уплотнители обеспечивают герметичность конструкции, сухость в подкровельном помещении, долговечность всех структурных элементов, повышают ветрозащиту, тепло- и шумоизоляцию кровли.Коньковые уплотнители повышают теплоизоляционные свойства утеплителя, защищают кровлю от проникновения влаги, холода, шума и воздействия иных факторов

Для мансардных крыш, где вентиляция подкровельного пространства имеет большое значение, мастера советуют укладывать профильные уплотнители с дополнительной установкой кровельных или скатных аэраторов.

Чтобы обеспечить сохранность всех кровельных элементов и оптимальный уровень влажности подкровельного пространства, используют вентиляционные системы, состоящие из проходных элементов и вентиляционных выходов, благодаря которым отработанный воздух естественным путём или принудительно выводится из помещения.

Проходные элементы бывают нескольких видов и подбираются в зависимости от укрывного материала. Вентиляционные выходы делятся на скатные, монтируемые на крышах с покатостью до 20º, и коньковые изделия, устанавливаемые на кровлях с уклоном свыше 27º.Вентиляционные системы обеспечивают оптимальную влажность подкровельного пространства и состоят из вентиляционных выходов и проходных элементов

Монтаж конька на различные виды кровель

На способ установки кровельного конька напрямую влияет тип кровельного покрытия, оттого при выборе укрывного материала нужно сразу же продумать, как и какой конёк будет установлен, и приобрести одновременно все фасонные элементы, что намного облегчит самостоятельный монтаж конька.

Установка конька на металлочерепицу

Согласно СНиП II-26–76* устройство конька на металлочерепичной кровле обеспечивается коньковой планкой, заглушками и уплотнителем. Помимо этого, при монтаже утеплённой кровли нужно предусмотреть в зоне конька хороший вытяжной канал с диффузно-гидроизоляционной плёнкой.

Пошаговое выполнение работ:

1. Проверяем геометрию скатов — расхождение не должно превышать 1–2 см, иначе установить конёк будет очень сложно.
2. Прокладываем уплотнитель, утрамбовывая его не слишком плотно, чтобы обеспечить хорошую циркуляцию воздуха.
3. Монтируем торцевые элементы конька по краю кровли.
4. Укладываем карнизную планку с одной стороны конькового хребта, при этом желательно, чтобы помощник следил за ровностью укладки с другой стороны. Убедившись, что планка конька лежит правильно, фиксируем её саморезами.При монтаже доборных коньковых деталей на крышу из металлочерепицы их крепление должно производиться непосредственно к брусу конька
5. По нижнему краю коньковой полки на обоих скатах протягиваем строительный шнур, чтобы обеспечить ровность и быстроту укладки остальных элементов.
6. Следующую планку монтируем внахлёст 5–7 см, выравнивая по шнуру.
7. После того как уложены все элементы конька, закрепляем их окончательно при помощи шурупов с шагом не менее 80 см.
8. Устанавливаем заглушки, если того требует форма коньковых изделий, что придаст кровле завершённый и ухоженный вид.Обустраивая кровлю из металлочерепицы, конёк всегда можно гармоничного подобрать по цвету и фактуре

Видео: монтаж конька на металлочерепицу

Установка конька на поликарбонат

Качественный поликарбонат легко изгибается, позволяя монтировать красивые арочные конструкции без коньков. Однако нередко возникает необходимость сопряжения светоотражающих листов в зоне конька, и тогда возникает вопрос грамотного крепления поликарбоната в коньковом хребте.Коньковый профиль — изделие, предназначенное для сопряжения и защиты панелей сотового поликарбоната в коньке светопрозрачных кровельных конструкций

Преимущественно для этого используют поликарбонатный коньковый профиль, который даёт возможность дёшево и удобно оформить конёк почти для любого угла, но с соблюдением кое-каких особенностей:

• поликарбонатные листы нельзя монтировать к коньковому ребру впритык, иначе довольно широкий коньковый профиль без зазора как минимум в 40 мм просто некуда будет устанавливать;
• на края поликарбоната возле конька желательно закрепить перфорированную ленту, которая будет пропускать влагу, но задерживать мусор и пыль;
• светопропускные листы в области конька по кромке не фиксируют, так как установка профиля подразумевает его крепление к несущей основе вместе с листами;
• соединительные профили, скрепляющие прозрачное листовое покрытие, желательно вставлять внутрь конькового элемента. При отсутствии такой возможности соединительные профили следует подрезать, а места стыков залить герметиком нейтрального отверждения.

Порядок установки:

1. Укладываем прозрачное покрытие, оставляя необходимые зазоры в области конька.
2. Укрываем торцы листов перфорированной лентой для обеспечения вентиляции конструкции.
3. Устанавливаем коньковый профиль и выравниваем его по всей длине.
4. Проверяем глубину зазоров и при необходимости корректируем, предотвращая касание конькового профиля несущей основы.
5. Прикрепляем саморезами к несущему каркасу коньковый профиль вместе с верхней гранью поликарбонатных листов.Для крепления сотового поликарбоната и доборных элементов используют саморезы и специальные термошайбы

Установка конька на шифер

При обустройстве конька для шиферной крыши нормативными актами рекомендована укладка вдоль конькового хребта дополнительных брусков того же сечения, что и рядовые доски обрешётки (СНиП II-26–76* п. 5.4.8).

В качестве конькового элемента можно использовать готовые планки фабричного изготовления, предназначенные специально для асбестоцементных волнистых покрытий, но допускается также самостоятельное изготовление доборных элементов из досок, сбитых под углом, обработанных антисептиком и огнезащитным составом, или же из оцинкованного железа. В последнем случае нужно предусмотреть, чтобы высота конька и его напуск на шифер надёжно защищали кровельную конструкцию от задувания ветра и снега.Для обустройства конька на шиферной крыше рекомендуется установка дополнительной опоры, значительно продлевающей срок службы этой части конструкциии

Процесс монтажа заводских формирующих деталей сводится к следующему:

1. Фасонные планки укладываем на скаты с обеих сторон конькового прогона с нахлёстом верхних краёв друг на друга, предварительного проложив толевую прокладку шириной 350 мм в качестве уплотнителя.
2. Выравниваем по длине и фиксируем через волну нержавеющими саморезами или гвоздями для шифера.Для кровли из асбестоцементных листов изготавливают фасонные элементы коньковой планки в форме жёлоба, которые прикрепляют к коньковому брусу шиферными гвоздями с резиновыми прокладками

Установка конька на профнастил

Для кровель из профнастила коньковый хребет образуется, как и в других кровельных конструкциях, в результате соединения верхней части стропильных ног и покрывается коньковой планкой из оцинкованной стали. Согласно п. 6.7. СНиП II-26–76* коньковые доборные элементы должны иметь «гребёнку» той же формы, что и поперечное сечение укрывного профлиста.Элементы конька укладываются с противоположной стороны преобладания ветров и закрепляются саморезами в местах прилегания конька и верхней гофры

Этапы устройства конька на профнастил:

1. Понижаем рельефность гофролистов, для чего укладываем уплотнитель между гребнями и закрываем его отрезками досок.
2. По нижнему краю этих досок прокладываем москитную сетку, заворачиваем её вверх и фиксируем скотчем.
3. Укладываем коньковые планки, выравниваем, надрезаем по оси сгиба и фиксируем клёпками.Конёк для крыши из профнастила является неотъемлемой частью кровли и, как правило, незаметен, хотя фактически играет одну из главных ролей в обеспечении надёжности крыши
4. В четырёхскатных конструкциях перед укладкой основных коньковых планок монтируем коньковые доборы на вальмовые хребты, что поможет защитить чердачное помещение от проникновения атмосферных вод.Наиболее сложными узлами вальмовой крыши являются точки пересечения рёбер и конька, поэтому их оформление требует особого внимания

Видео: установка конька и доборных элементов на профнастил

Укладка конька на битумную черепицу

Основное условие при формировании конька на мягкую черепицу — обустроить при монтаже утеплённых кровель необходимый вентиляционный зазор, площадь сечения которого регламентируется нормативами и определяется по формуле: f см²/пог. м = (2 х l х 100 х 0,05) : 100, где 2 х l х 100 — площадь двух скатов на ширине 1 м. Этот показатель должен быть не менее 0,05% площади обоих скатов и не ниже 5 см²/м. С увеличением длины скатов площадь и высота вентзазора тоже возрастает, согласно прописанным в нормативах значениям, представленным в нижней таблице.

Таблица: площадь и высота вентиляционного зазора

Длина стропил, м →		6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
конёк	площадь вентиляционного зазора с одной стороны, см²/м	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
скат кровли	высота вентиляционного зазора, см	2,4	2,4	2,4	2,4	2,4	2,6	2,9	3,1	3,3	3,6	3,8	4,0	4,3	4,5	4,8
карнизный свес	площадь вентиляционных зазоров, см²/м	200	200	200	200	200	220	240	260	280	300	320	340	360	380	400

Формируют вентилируемый конёк с использованием кровельных аэраторов, установленных с шагом 10–15 см и соединённых между собой. Хотя часто обходятся и без них, обустраивая на коньковом прогоне вентиляционный зазор нужного сечения в виде треугольной конструкции на брусках.Монтаж коньковой битумной черепицы следует выполнять по прорезанному вентиляционному зазору и по натянутой нитке, поскольку ровно уложить коньковую черепицу без ориентира практически невозможно

Видео: кровельная вентиляция

Коньковый хребет монтируется из универсальной карнизно-коньковой черепицы либо обрезанных рядовых гонтов. Крепят коньковые фрагменты четырьмя гвоздями с таким расчётом, чтобы каждая следующая деталь перекрывала крепление предыдущего элемента. Укладку коньковой черепицы начинают от торца здания, противоположного направлению преобладающих в конкретной местности ветров.Вентиляция кровли из битумной черепицы осуществляется за счёт конька, который укладывают на специальный ребристый профиль

Видео: гибкая черепица — обустройство рёбер крыши и конька

Конёк на крышу своими руками

Сделать собственноручно кровельный конёк несложно, даже не имея навыков кровельщика и жестянщика. Самый ходовой на сегодняшний день материал для изготовления коньковой планки — оцинкованное железо, которое хорошо поддаётся обработке и приемлемо по цене. Приобрести его можно как на строительном рынке, так и в строймаркетах. Разрешено использовать даже обрезки, самостоятельно изогнув их, но лучше приобрести готовые оцинкованные уголки длиной 2 м, шириной 2,4–3,0 м.

Изготовление уголка для конькового элемента:

1. На обрезках листа размечаем линию сгиба и выстукиваем по ней киянкой. Использование деревянного молотка имеет принципиальное значение, поскольку обычный молоток неминуемо повредит цинковое покрытие листа.
2. Затем с лёгким нажимом изгибаем заготовку и в результате небольших усилий получаем нужный нам коньковый профиль. При этом, если длина перекрытия планки составляет обычно 10 см, то сторона уголка должна быть не меньше 15 см.Несложная коньковая деталь выглядит как простой железный уголок из окрашенной либо неокрашенной оцинковки, который легко сделать самостоятельно

При монтаже уголка на шифер предполагается набивка дополнительных досок в районе конькового хребта. Однако от этого можно отказаться, закрепив коньковый элемент из оцинкованного профиля прямо на каркас обрешётки, а для заделки промежутков между самодельным коньком и кровельным настилом использовать монтажную пену.

Изготовление и установка конька своими руками — весьма простое действие, тем не менее важным остаётся соблюдение правил безопасности при работе на высоте.

Видео: самостоятельное изготовление кровельного конька

Осознав, что представляет собой конёк крыши и какие функции на него возложены, можно без труда подобрать наилучшую конструкцию для любого типа стропильной системы. Правильный монтаж конька, грамотный расчёт высоты, соблюдение нормативов и советов производителей, а также качественный материал — гарантия долговечной и надёжной крыши. Удачи вам и пусть построенный уютный дом радует долгие годы.

• Валентина Трубич

Не идеальная, зато настоящая )))
