Радиаторы встраиваемые в пол: конструкция

Содержание:
1. Конструкция встраиваемых в пол радиаторов
2. Монтаж водяных радиаторов в пол
3. Преимущества радиаторов, встраиваемых в пол
4. Особенности монтажа внутрипольных радиаторов
Дизайнерское оформление офисов, торговых центров и жилых помещений требует нестандартных подходов. В стильные интерьеры никоим образом не вписываются традиционные батареи для обогрева. Одно из современных решений проблемы — радиаторы отопления встраиваемые в пол. Благодаря этому обеспечивается эффективный обогрев и одновременно комфортная обстановка. Их можно устанавливать в спортзалах, загородных коттеджах, зимних садах и прочих помещениях.
Такое оборудование как радиатор отопления встраиваемый в пол позволяет поддерживать постоянный температурный режим на определенном уровне. Это особенно важно для помещений, в которых нельзя, чтобы температура менялась, например, при выращивании растений.

Батареи отопления, которые размещают в полу, по своему конструкционному решению являются конвекторами, так как в их работе используется принцип конвективного нагрева воздуха, что позволяет значительно экономить на расходах, затрачиваемых на отопление.
Воздушные массы, которые нагреваются в результате контакта с отопительным радиатором, циркулируют эффективнее, чем при обогреве помещения традиционными батареями, закрепленными на стенах.
Теплый воздух от радиатора отопления, встроенного в пол, поднимается вверх к потолку, а на его место опускается уже остывший. Таким образом, нагреваемые воздушные массы двигаются по кругу и не успевают сильно потерять тепло.

Монтаж водяных радиаторов в пол

Чаще всего, потребители, выбирая радиаторы отопления встроенные в пол, отдают предпочтения водяной конструкции. Их подключают к отопительной системе дома, от нее и поступает теплоноситель. В отличие от электрических приборов, которые также нередко монтируют в пол, водяные радиаторы имеют повышенную производительность и отличаются надежностью.
На отечественном рынке вниманию владельцев недвижимости предлагается огромный выбор батарей отопления, устанавливаемых в пол и в которых в качестве теплоносителя используется вода.

Данного вида батареи различают по ряду параметров, основными из которых являются:

• конструкционные особенности;
• материалы изготовления;
• дизайнерское решение.

1. Конструкционные особенности. Встраиваемые в пол радиаторы отопления выпускают либо в корпусе, либо без него. В первом случае смонтировать оборудование не составит труда – ящик длиной 90-300 сантиметров помещают в предварительно подготовленный в полу желоб или фальшпол. Если батареи не имеют корпуса, то прежде, чем приступить к их установке, следует тщательно продумать, каким способом выполнить крепление радиаторов отопления к полу. Кроме этого, необходимо сделать в углублении хорошую теплоизоляцию для обогревательного прибора, иначе теплопотерь не избежать.
   Специалисты рекомендуют для утепления использовать любые материалы, предназначенные для этих целей, имеющиеся на отечественном рынке. Основное требование к ним — низкий коэффициент теплопроводности и устойчивость к высокой температуре.
2. Материалы изготовления. При производстве корпусов для радиаторов обычно применяют сталь, а сами батареи бывают стальными (они дешевле по цене) или алюминиевыми, или медными. Оба последние варианта наиболее дорогие, но их эксплуатационные характеристики намного выше, что объясняется высокой степенью теплопроводности, свойственной цветным металлам, и повышенной устойчивостью к коррозийным процессам.
3. Дизайнерское решение. Зарубежные и отечественные производители данной продукции предлагают потребителям радиаторы отопления в полу, имеющие различные варианты отделки приборов. Решетка (видимая часть такой батареи) может быть окрашена в разные цвета, благодаря чему у покупателя всегда есть возможность подобрать нужное цветовое решение для оформления интерьера.

Преимущества радиаторов, встраиваемых в пол

Встраиваемые в пол отопительные батареи являются превосходным способом решения вопросов, связанных с обогревом, невзирая на назначение помещений и их площадь.

Они обладают многими преимуществами по сравнению с традиционными вариантами обустройства систем отопления:

• надежность, экологичность, безотказность, устойчивость к влиянию агрессивных сред. Они рассчитаны на долгие годы эксплуатации;
• высокая производительность при минимальных затратах. Качественный обогрев, если установлен радиатор встраиваемый в пол, можно обеспечить, благодаря традиционному водяному отоплению, положенному в основу внутрипольных конструкций;
• возможность скрыто поместить батарею внутри пола. Такие особенности конструкции позволяют потребителям не опасаться, что радиаторы не будут вписываться в современный интерьер офиса, стильного дома или торгового центра;
• максимальное сохранение свободного пространства, если установлены радиаторы под полом. После монтажа батарей отопления мебель и различные предметы интерьера можно размещать вплотную к стенам комнаты;
• при обустройстве системы отопления с радиаторами, встроенными в пол, у владельцев недвижимости имеется возможность устанавливать цельностеклянные окна на всю стену. Подобное дизайнерское решение является наиболее актуальным при строительстве загородных коттеджей.

Устройство внутрипольного радиатора, детали на видео:

Особенности монтажа внутрипольных радиаторов

Что касается отопительных систем, при создании которых используются радиаторы встроенные в пол, то подобная задача не отличается особой сложностью и не требует специальных профессиональных навыков. Выполнить качественный монтаж без особых проблем смогут все, кто владеет базовыми знаниями по теплотехнике, и умеет выполнять элементарные строительные работы.
Когда принято решение установить встраиваемые в пол радиаторы собственноручно, следует учитывать ряд моментов, значительно влияющих на продолжительность функционирования, эффективность обогрева и экономию денежных средств.

К ним относятся:

• давление в отопительной системе. Внутрипольные водяные батареи относятся к наиболее востребованным решениям, касающимся обогрева частного домовладения, поскольку давление в автономной конструкции радиаторного отопления относительно невысокое и практически никогда не превышает 2,5 атмосфер. Следует отметить, что специалисты не советуют использовать такие радиаторы в полу для централизованных систем, поскольку в них нормами подачи теплоносителя предусматривается давление величиной 6-12 атмосфер и по этой причине система отопления в полу быстро придет в негодность. В том случае, когда без встроенных радиаторов невозможно обойтись, монтировать следует медные батареи, выдерживающие рабочее давление 10-15 атмосфер;
• высота помещения. От того, насколько высокие потолки, напрямую зависит тепловая мощность радиаторов, встраиваемых в пол, а соответственно стоимость отопительного оборудования. Чем больше кубатура помещения, тем больше объем воздуха требует обогрева. Эффективность теплопередачи рассчитывается в соотношении 1 кВт на 10 «квадратов» площади;
• при устройстве внутрипольного водяного отопления необходимо обеспечить подводку всех систем энергопитания. Эти работы следует заложить в смету строительства на этапе проектирования дома или при планировании проведения ремонта, иначе обеспечить нормальное функционирование отопительной системы невозможно. Единственным решением останется установка электрического конвектора;
• выбор оборудования. В настоящее время подобрать в зависимости от пожеланий отопительное оборудование, встраиваемое в пол, не проблема. Ассортимент большой и выбирают систему, исходя из материалов радиаторов, их формы и размеров. Как правило, у водяных радиаторов типовое конструкционное решение, а инструкции по их эксплуатации мало чем отличаются. Некоторые модели имеют в комплектации мощные вентиляторы, благодаря которым значительно повышается теплоотдача нагретого воздуха от батарей в помещение, поскольку улучшается циркуляция воздушных масс, а значит, система теплоснабжения работает более эффективно;
• когда монтируются радиаторы в пол, размеры каналов определяют в зависимости от параметров корпуса. Специалисты рекомендуют их делать глубиной 110 миллиметров, а шириной от 190 до 400 миллиметров. В зависимости от того, какой из способов установки используется, расстояние от пола до радиатора может составлять от 10 до 80 сантиметров.

После установки батарей в полу потребители могут добиться не только недорогого и качественного обогрева, но и создать необычный современный интерьер помещения, в котором не будет лишних элементов.

Канальный конвектор — это встраиваемый в пол вид радиатора, работающий по принципу конвекции. Такой тип отопительного прибора нагревает воздух, который, становясь теплее и легче, поднимается в помещение. На смену воздуху с высокой температурой приходит более холодный, который затем тоже нагревается и устремляется вверх, и так далее. Подобный круговорот горячего воздуха эффективно согревает комнату, обеспечивая полноценное отопление.

Канальный конвектор — это встраиваемый в пол вид радиатора, работающий по принципу конвекции

Что лучше: внутрипольные радиаторы или система «теплый пол»?

Общеизвестной альтернативой внутрипольным радиаторам является так называемая система «Теплый пол». Она представляет собой нагревательные элементы, расположенные под всей поверхностью нижней плоскости помещения, равномерно увеличивающие ее температуру. В этом случае вся нижняя поверхность комнаты становится частью системы отопления. Считается, что находиться в таком пространстве приятно психологически — когда тепло ногам, организм в целом чувствует себя более комфортно.

Однако давайте сопоставим эти две альтернативные системы отопления по ряду объективных параметров, чтобы определить, для каких случаев лучше подходит каждая из них.

	Встраиваемый радиатор	Система «теплый пол»	Традиционные батареи
Степень эффективности отопления	Высокая Неоправданные теплопотери практически отсутствуют — производимое тепло идет непосредственно на обогрев помещения	Средняя Нагревательные элементы сообщают свою энергию не только поверхности пола, но и перекрытию — это ведет к неоправданным теплопотерям	Относительно низкая Горячий воздух, поднимаясь вверх, попадает в пространство выше человеческого роста — неэффективное использование тепла
Напольные покрытия, с которыми рассматриваемый вид обогрева может применяться	любые напольные покрытия	только покрытия, хорошо проводящие тепло (например, плитка или керамогранит)	любые напольные покрытия
Степень свободы в использовании пространства, отапливаемого рассматриваемым методом	Нет ограничений	Есть ограничения После установки данной системы обогрева помещения не рекомендуется переставлять мебель. Это связано с тем, что «теплый пол» нельзя прокладывать под громоздкими объектами во избежание перегрева.	Нет ограничений

Из приведенной выше таблицы видно, что система отопления «Теплый пол» имеет ряд серьезных ограничений. В некоторых случаях ее основное достоинство — горячая напольная поверхность — перевешивает все недостатки. Например, этот аргумент для многих очень хорошо работает при оборудовании детской комнаты. Однако в большинстве ситуаций решение с радиаторами отопления в полу кажется более предпочтительным.

Выбирать систему отопления нужно исходя из собственных предпочтений

Разные модели встраиваемых радиаторов

Они различаются:

• По конструкции

По этому признаку радиаторы отопления подразделяются на те, что обладают корпусом и те, что обходятся без него. Последние на первый взгляд выгоднее приобретать, однако их установка требует значительных затрат. Потому что конвекторы такого типа без внешней оболочки требуют дополнительной теплоизоляции той ниши, куда их монтируют.

• По материалам изготовления

Бывают модели с корпусом из стали, алюминия или меди. Последние два варианта дороже, но лучше по физико-механическим характеристикам.

• По характеру конвекции

Конвекция может быть естественной, обеспечиваемой лишь нормальными физическими процессами, когда горячий воздух поднимается только за счет того, что он легче, а холодный — опускается потому, что он тяжелее. Существуют еще модели со специальными вентиляторами, где конвекция вынужденная. Такие внутрипольные радиаторы более эффективно производят обогрев помещения. Однако они еще и дороже. А главное — их работа сопровождается заметным шумом. С подобным готовы мириться далеко не все.

Такие системы отопления бывают разных видов

• В зависимости от разновидности применяемого теплоносителя

По этому признаку встраиваемые радиаторы подразделяются на водяные и электрические. Первые подключаются к центральной системе отопления дома. Вторые работают от электросети.

К тому же существует широкий ассортимент внутрипольных конвекторов разного дизайна. Встречаются угловые, прямоугольные, полукруглые вариации с решетками большого спектра форм, цветов и материалов. Решетки бывают жесткие (или линейные) и рулонные, причем последние являются относительно дорогим, но более удобным решением. Вы сможете подобрать модель, наилучшим образом приспособленную работать на дизайн вашего помещения, вписываясь в его неповторимый стиль.

Рулонные решетки являются более дорогим решением

Монтаж внутрипольных водяных отопительных приборов

Установка батарей отопления в полу с водяным теплоносителем осуществляется в заранее подготовленный желоб в стяжке или в специально сделанную для этого раму из брусьев — в зависимости от рода конструкции пола. Отопительные устройства рекомендуется устанавливать вдоль наружных окон — так они не только способствуют эффективному прогреву помещения, но еще и позволят избежать возникновения конденсата на окнах. После завершения работ батареи закрываются решетками. Подводка воды тоже производится в структуре пола — позднее, чтобы получить к ней доступ в случае неожиданной неисправности, может понадобиться, например, частично разобрать верхний слой плитки. Это, несомненно, минус. Однако, он отчасти компенсируется надежностью и долговечностью всех компонентов данного отопительного устройства.

Монтаж осложняется рядом факторов, которые необходимо учесть.

• Гидравлическое давление внутри отопительной сети, к которой вы подключаетесь. Оно должно соответствовать параметрам конструкции конвектора.

• Точная расчетная мощность встраиваемых батарей. Их конструкция должна точно обеспечивать желаемую температуру отопления.

• Возможность контроля и управления

Выбор типа и расположения термостатических клапанов поможет вам лучше управлять отоплением.

Иначе говоря, перед установкой оборудования нужно его вдумчивое проектирование на основании расчета требуемых характеристик. Только тогда его будущая работа окажется успешной.

Что бы установить конвектор нужно подготовить для него место в полу

Монтаж внутрипольного конвектора и рекомендации по установке

Покупка внутрипольного конвектора ответственное и дорогое дело, клиенты хотят предварительно знать с какими задачами они столкнуться, когда придет время установки внутрипольного конвектора в своей квартире или частном доме, мы опишем основные моменты монтажа данных батарей, особенностю которых является установка в пол.

Первая задача для монтажа внутрипольного конвектора, это подготовка ниши в полу. Также конвекторы которые планируется прятать в пол, могут монтироваться в фальш пол, тоесть не в бетонную стяжку, а например в подиум деревянный. В таком случае конвектор обязательня крепится с помощью регулировочных болтов и анкерных креплений.

Ниша для конвектора
Отступы от окна и стен
Изоляция
Шторы
Подключение
Подключение электрики
Установка решетки
Декоративный, рамка, обрамление
Фотогалерея
Видеогалерея

Возьмем самый распространенный вид установки внутрипольной батареи, это в бетонную стяжку. Для того чтобы конвектор был установлен правильно и без проблем, необходимо создать нишу под него.

Рекомендация 1: Ниша для конвектора | Производители рекомендуют по глубине делать нишу плюс 10-20 мм от полной высоты конвектора, для того чтобы выровнять конвектор по уровню с помощью регулировочных болтов и красиво состыковать напольное покрытие (ламинат плитка, паркет) с коробом конвектора. По ширине и длине — плюс 5-10 см от полной ширины короба конвектора, для того чтобы иметь возможность жестко закрепить короб с помощью анкерных болтов и цементного раствора.

Монтажные размеры ниши под конвектор: Глубина +10 мм | Ширина +10-15 см | Длина +5-10 см

•
•

View the embedded image gallery online at:
https://salon-tepla.com.ua/vnutripolniye_konvektory/montag-vk#sigProGalleria727de3b081

Расположение внутрипольного конвектора к окну с естественной конвекцией универсальна, конвектор можно подключать лево сторонне и право сторонне, его просто можно развернуть, так как теплообменник находится посередине. Если теплообменник ближе к краю конвектора, то размещать таким образом, чтобы теплообменник находился ближе к комнате.

Расположение внутрипольного конвектора к окну с принудительной конвекцией по умолчанию считается левосторонним подключением, если конвектор необходимо подключить справа, это необходимо указывать в заказе при прокупке. На заводе изготовителя делают выходы под правую сторону.

Рекомендация 2: Отступы от окна и стен | Рекомендуемы размеры расположения внутрипольного конвектора относительно самого помещения и панорамного окна, где он будет установлен. Производители рекомендуют отступать от окна 5-15 см для эффективной циркуляции холодного и прогретого воздуха, отступы слева и справа от стен, если они есть по 15-30 см. чтобы не подвергать тепловому воздействию настенные покрытия (обои, штукатурка и т.д.) и конечно же для удобство монтажа батареи.

Расположение конвектор относительно помещения и окна: Отступ от окна 5-15 см | отступ от боковых стен 15-30 см

Рекомендация 3: Шторы | Бывают случаи когда мощные шторы и гардины стоят на пути у конвектора, как тогда лучше установить до или после? На этот вопрос ни один из производителей не отвечает, поэтому используем рекомендуемые размеры. Нельзя внутрипольному конвектору подстраиваться под шторы, так как из этого ничего хорошего не выйдет, шторы должны подстроится под конвектор. Конвектор должен обдувать окно, снимать конденсат и выступать тепловой завесой от холодного воздушного потока. Вот пару вариантов решения вопросов.

•
•
•
•

View the embedded image gallery online at:
https://salon-tepla.com.ua/vnutripolniye_konvektory/montag-vk#sigProGalleria3b60b1cac1

Фото Установки

Рекомендация 4: Изоляция | Затем монтажник должен правильно сформировать слои дополнительной защиты конвектора от пола и снизить тепло потери за счет изоляции, в том числе организовать шумо изоляцию, с данными рекомендациями вы можете ознакомиться на данном примере (фото №1). Но все эти меры они не являются обязательными, это рекомендуемые действия (фото№2) для более эффективной работы и эксплуатации конвектора в полу, из практики мы знаем, что многие установщики не заморачиваются и просто заливают стяжкой и бетоном. Итак, когда мы сделали нишу под купленный конвектор, установили его правильно, обложили изолирующими слоями, залили бетоном, необходимо подключить его к системе отопления. Есть несколько вариантов к системе отопления:

Подключение конвектора в полу к системе отопления

Гибкое подключение — подключение на гибких шлангах. Преимуществами гибкого подключения является простота уборки встроенного конвектора в пол, так как всегда есть возможность поднять теплообменник и устранить мусор и пыль, а также на гибких шлангах удобно подключаться к системе отопления, если подвод труб заходит к конвектору не со всем правильно, тогда за счет шлангов можно допустить погрешность и выравнять стык. Внизу данной страницы вы можете посмотреть видо ролик по уборке за внутрипольным конвекторовм.

Жесткое подключение — подключение с помощью подающего клапана, это может быть ручной радиаторный кран, шаровый кран, термостатический клапан, на обратку устанавливает обратный, запорный клапан. Жесткое подключение более надежно, меньший риск того, что система даст течь из за гибких шлангов, которые имеют меньший срок эксплуатации чем трубы, которые не двигаются. Примеры монтажа внутрипольных конвекторов вы можете посмотреть ниже, в виде фото галереи.

Какое бы ваш монтажник подключение не выбрал, каждое имеет свои преимущества и недостатки. Главным фактором надежности является качетсво установки и подключения самим установщиком. Ну и конечно же, качественные материалы.

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

View the embedded image gallery online at:
https://salon-tepla.com.ua/vnutripolniye_konvektory/montag-vk#sigProGalleria31ee62742a

Проведя гидравлическое присоединение, в случае надобности, если необходимо управлять конвектором, то дополнительно подключаем автоматику, термоголовка с выносным датчиком или сервопривод и термостат под него, с помощью чего в автоматическом режиме клапан открывается или закрывается в зависимости от установленной температуры в помещении.

Фото с объектов клиентов

Система автоматической регулировки конвектора без вентилятора не всегда эффективна, так как необходимо четко соблюдать инструкции заявленные производителем, в ином случае автоматика будет не эффективно регулировать конвектор.

Регулятор измеряет температуру в помещении при помощи встроенного датчика и поддерживает заданное значение температуры. Когда температура в помещении упадет ниже заданного значения на термостате, термический сервомотор откроет клапан. Комнатный регулятор температуры должен быть расположен таким образом, чтобы измерение температуры было как можно более точное, без воздействия солнечного излучения или источников тепла и холода. Монтаж должен осуществляется на высоте около 1,5 мнад полом. Запрещено устанавливать термоголовку в самом внутрипольном конвекторе.

Внутрипольные конвекторы подключение электрики

Если у вас конвектор с вентилятором, то дополнительно необходимо подключить электричество к конвектору, чтобы была возможность управлять вентиляторами. К каждому конвектору приобретается дополнительный модуль конвектора, в народе называется еще трансформатор, куда необходимо завести 220 В, а от него уже идет или 220 В на вентиляторы или 12 В, в зависимости от производителя. Также с помощью этого модуля осуществляется управление комнатным термостатом и наоборот. Термостат автоматически дает команду включить вентилятор, если температура в помещении упадет ниже заданной на термостате. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Паралельно с этим, комнатный регулятор может управлять сервоприводами, а также регулировать скорость вращения вентилятора. Об этом вы можете прочитать в статье про управление внутрипольными конвекторами.

Если вы категорически не хотите, чтобы модуль конвектора был вне конвектора, тогда можете рассмотреть конвекторы Mohlenhoff или Verano, их модуля монтируются прямо в короб конвектора .

На след. скриншотах, вы наглядно можете посмотреть несколько схем подключения электрической части внутрипольного конвектора. Данные схемы наглядные, используются для разных производителей впольных конвекторов, обязательная согласование схемы с электриком или нашим специалистом. У каждого производителя свои модуля, свои рекомендуемые комнатные термостаты, поэтому вы должны отталкиваться от производителя. Запрос точной схемы можете оформить у наших специалистов, которые вам ее предоставят.

•
•
•
•
•
•
•
•
•

View the embedded image gallery online at:
https://salon-tepla.com.ua/vnutripolniye_konvektory/montag-vk#sigProGalleria5476191925 Установки декоративной решетки и обрамления

Завершающим элементом внутрипольного конвектора является элегантная решетка. Она может быть без рамки, может быть с рамкой (U образная и F образная ). Деревянные решетки могут изготавливаться исключительно из натуральной древесины. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение и лакирование. Алюминиевые решетки более износостойкие, так как состоят из алюминия и проходят процес аннодирования. Часто клиенты спрашивают какая решетка более прочная, на самом деле все решетки прочные и деревянные и алюминиевые, выдерживают нагрузку от 40 кг. на одну планку. Единственный момент, что деревянная более подвержена внешнему износу, тоесть более видны будут затирания от ходьбы по ней, и более маркая так как это дерево.

Все производители допрлнительно предлагают вариант конвектора с декоративной рамкой, обрамление, для того чтобы закрыть стыки между напольным покрытием и самим конвектором в полу. Как и везде есть свои преимущества и недостатки. Преимущетсва использования декоративной рамки в конвекторе, это закрытие стыков, часто плиточники не совсем идеально подводят плитку к конвектору, остаются зазоры и щели. Тогда и помогает обрамление. Оно существует двух видов, U образное и F образное. U образное менее заметное, так как не ложится на напольное покрытие, а F образное ложится сверху, имеет ширину 1-2 мм, тем самым полностью скрывает стык между конвектором и полом. Но в таком случае решетка немного выше пола, тоесть образуется небольшой подьем. Если же без рамки, то пол, конвектор и решетка на одном уровне.

Стоимость монтажа и установки внутрипольного конвектора составляет приблизительно 100 дол. США в зависимости от сложности работ, оценивает которые монтажник.

•
•
•
•
•
•
•

View the embedded image gallery online at:

Монтаж конвекторов встраиваемых в пол

Бывают ситуации, когда классические батареи отопления поставить нет возможности, например, в случае наличия в помещении так называемых французских оконных конструкций, нижний край которых находится практически у самого пола. В этом случае выходом из ситуации могут стать внутрипольные отопительнные конвекторы для частного дома или квартиры, обогреватели, которые устанавливаются в созданной для них нише в полу. Также эти отопительные устройства часто устанавливают в квартирах и некоторых частных домах перед дверью, ведущей на балкон или лоджию. В этом случае такой обогреватель призван компенсировать теплопотери, происходящие через балконный проем.

В этой статье вкратце рассмотрим устройство, принцип работы встраиваемого в пол обогревателя, а также способ его монтажа.

Внутрипольный конвектор, устройство

Данный отопительный прибор представляет собой теплообменник, который передает энергию проходящего через него теплоносителя окружающему воздушному пространству посредством конвекции. Внутрипольный обогреватель подключается к системе отопления, функционирующей в доме.

Устроен этот прибор следующим образом. Сам теплообменник представлен медной трубой изготовленной в виде змеевика. Трубка из меди оснащена дополнительно многочисленными алюминиевыми ребрами, значительно увеличивающими площадь теплоотдачи. Как алюминий, так и медь, имеют очень высокую теплопроводность, поэтому тепловой поток от конвектора достаточно мощный. Медный змеевик имеет на входе, а также на выходе специальные устройства для подсоединения к тепловым коммуникациям. Некоторые обогреватели дополнительно оборудованы вентиляторами, которые нагнетают нагретый воздух в помещение.

Размещен конвекционный обогреватель в специальном лотке, сделанном из защищенного от коррозии металла, внутренняя поверхность которого покрыта напылением, отражающем тепло. Сам короб вмонтирован в пол заподлицо и закрыт решетчатой крышкой из дерева, стали или алюминия.

Как работает встраиваемый в пол конвектор

Как понятно из названия отопительного прибора, основной механизм передачи тепловой энергии здесь именно конвекция. Нагретый воздух устремляется вверх, освобождая место для холодного, находящегося у поверхности пола. Таким образом, холодный воздух постоянно засасывается во вмонтированный в пол короб, где нагревается от конвектора. Так происходит своеобразный кругооборот.

Если обогреватель снабжен встроенным вентилятором, его работа способствует ускорению теплообмена между конвектором и воздухом в помещении.

Как устанавливается внутрипольный конвектор, инструкция

1. Монтаж нагревательного устройства происходит одновременно с обустройством основания пола. Если глубина короба батареи для отопления меньше, чем расстояние от первичной стяжки до уровня предполагаемого финишного покрытия пола, его устанавливают на черновое основание. В том случае, когда короб глубже, в черновой стяжке или в плите перекрытия (если это на этажах) придется делать соответствующее углубление.
2. Лоток крепится к черновому бетонному основанию с помощью угловых регулирующихся кронштейнов. Уголки фиксируются к бетону дюбелями. Короб привинчивается к кронштейнам с помощью винтов, благодаря которым можно установить его необходимое положение, смещая вверх и вниз с каждой стороны. Установка лотка в горизонтальной плоскости производится так, чтобы его верх вместе с решеткой был на уровне с напольным покрытием.
3. Монтаж конвектора продолжается подключением его к трубам системы отопления. Для этого используются фитинговые элементы соответствующего сечения. К прямоидущей трубе с помощью тройникового соединения подсоединяется устройство, регулирующее давление – сервопривод. Трубы, соединяющие конвектор с магистральными коммуникациями системы отопления укладывают в толще чистовой стяжки, перед этим обмотав теплоизоляционным материалом. Это нужно, чтобы горячие трубы не привели к растрескиванию верхнего слоя бетона.
4. Теперь производится установка утеплителя поверх первичной стяжки и заливается чистовое бетонное основание пола, после окончательного высыхания которого, настилается финишное покрытие. Осталось установить конвекторную решетку.

Внутрипольные конвекторы являются достаточно эффективными обогревающими устройствами. Некоторые неудобства возникают в процессе эксплуатации связанные с расположением прибора. В коробе и на поверхности алюминиевых ребер скапливается мусор и пыль, которые следует время от времени удалять.

Что такое конвектор: устройство, разновидности, советы по выбору

Приветствую, камрады! Сегодня я хочу познакомить вас с целым классом отопительных приборов — с конвекторами. Нам предстоит узнать, как они устроены, за счет чего обогревают помещение и какими бывают. Кроме того, я дам ряд рекомендаций по выбору того или иного отопительного прибора.

Водяной настенный конвектор.

Определение

Конвекцией называется процесс перемешивания воздуха в помещении (и в любом другом замкнутом объеме) при его неравномерном нагреве. Нагревающиеся газы расширяются; в результате воздух с уменьшившейся плотностью вытесняется вверх более плотными и холодными воздушными массами. По мере охлаждения он увеличивает плотность и опускается вниз — и так до бесконечности.

Конвекция неравномерно нагретого воздуха в замкнутом объеме.

Любой отопительный прибор отдает тепло окружающей среде за счет двух процессов:

• Непосредственного нагрева контактирующего с ним воздуха. Весь объем помещения прогревается за счет конвекции;
• Передачи тепла за счет инфракрасного (теплового) излучения. Оно нагревает ближайшие к прибору поверхности (пол, мебель и т.д.), которые сами становятся причиной нагрева воздуха и генерируют собственные конвекционные потоки.

Инфракрасное излучение отличается от видимого света большей длиной волны.

ИК-излучение, среди прочего, нагревает поверхность тела любого человека, находящегося вблизи источника тепла. За счет этого температура в помещении субъективно воспринимается как более высокая: зона комфорта смещается вниз с обычных 22-24 до 16-18 С.

Конвектор — это отопительный прибор, обогревающий помещение преимущественно за счет конвекции. ИК-излучение вносит сравнительно небольшую лепту в его производительность.

Строго говоря, конвектором можно назвать большую часть источников тепла с развитой поверхностью — радиаторы, регистры и т.д. Однако исторически это название закрепилось за изделиями, которые представляют собой трубку или несколько трубок с теплоносителем или другим источником тепла и напрессованное на них для увеличения теплоотдачи поперечное оребрение.

Пластины на трубках с теплоносителем увеличивают теплоотдачу.

Классификация

По каким признакам можно классифицировать конвекторы?

Наиболее распространенная разновидность, массово использовавшаяся в новостройках в 80-90 годы прошлого века — стальные. Фактически, прибор представляет собой виток стояка отопления с напрессованными на него стальными пластинами. Обычно его дополняют декоративным экраном и подвижной горизонтальной заслонкой, позволяющей регулировать теплоотдачу.

Жителям новостроек стальные конвекторы запомнились как приборы с удручающе низкой тепловой мощностью. В 90-е мне доводилось массово менять стальные конвекторы на привычные по квартирам советской постройки чугунные радиаторы: замена отопительных приборов поднимала температуру в квартире на 5-8 градусов.

Именно эти приборы массово устанавливались строителями в новостройках.

Основной причиной низкой мощности была сравнительно низкая температура теплоносителя (в то время температурный график выдерживался далеко не всегда) и… низкая теплопроводность стали.

Принцип работы конвектора подразумевает нагрев контактирующего с ним воздуха до максимальной температуры. Чем выше теплопроводность материала трубок с теплоносителем и оребрения, тем выше температура концов оребрения и, соответственно, температура воздуха на выходе.

Примерно с начала 2000-х на российском рынке стали массово появляться конвекторы из других материалов:

Цельномедный прибор с деревянным декоративным экраном.

• Медно-алюминиевые (с медными трубками для теплоносителя и алюминиевым оребрением);
• Медно-латунные (с медными трубками для теплоносителя и латунным оребрением).

Насколько они эффективнее стальных?

Я просто предоставлю уважаемому читателю изучить таблицу теплопроводности металлов.

Почему используются другие металлы, кроме обладающей наибольшей теплопроводностью меди?

Причина — ее относительно высокая цена. Алюминиевое или латунное оребрение позволяет заметно уменьшить итоговую стоимость отопительного прибора, пожертвовав 10-15 процентами его тепловой мощности.

Почему латунь конкурирует с более дешевым и теплопроводным алюминием?

Она обладает большей механической прочностью. Тонкое оребрение из мягкого алюминия легко повредить случайным ударом. Кроме того, производители вынуждены учитывать эстетические предпочтения потенциального покупателя: латунь и медь похожи внешне, что позволяет выполнить прибор в единой цветовой гамме.

Способ монтажа

По способу монтажа различают:

• Настенные приборы. Они крепятся к стене на кронштейны, анкеры или дюбель-шурупы. Такое расположение оптимально при стандартной высоте подоконников и окон;

Прибор настенного монтажа.

• Напольные, с монтажом на кронштейны или непосредственно на поверхность пола. Этот тип конвекторов востребован, прежде всего, в помещениях с панорамным остеклением;

Напольный конвектор создает тепловую завесу перед панорамным окном.

• Внутрипольные. Конвектор скрыт в углублении внутри стяжки или под настильным полом; сверху его закрывает прочная декоративная решетка. Это решение позволяет полностью избавиться от видимых отопительных приборов в интерьере комнаты и зачастую опять-таки совмещается с панорамным остеклением.

Внутрипольный прибор. На виду — только декоративная решетка.

В этот список стоит внести пару гибридных решений:

1. Теплый плинтус — это настенный конвектор высотой 10-20 сантиметров. Благодаря декоративному экрану он действительно выглядит как высокий плинтус, не выделяясь в интерьере помещения. Небольшой тепловой поток на погонный метр (до 200 ватт) компенсируется значительной длиной прибора: он монтируется не только под окнами, но и по всему периметру комнаты;

Электрический теплый плинтус.

1. Снабженный вентилятором настенный или внутрипольный конвектор называется фанкойлом. Обдув тихоходным вентилятором увеличивает теплоотдачу и скорость движения потоков воздуха, разносящих тепло по объему отапливаемого помещения.

Настенный фанкойл в упаковке. На фото видны шланги для подключения к подаче и обратке системы автономного отопления.

Источник тепла

Им может быть не только теплоноситель, поставляемый ТЭЦ или котельной. Конвектор может обладать собственным источником тепла.

Электричество

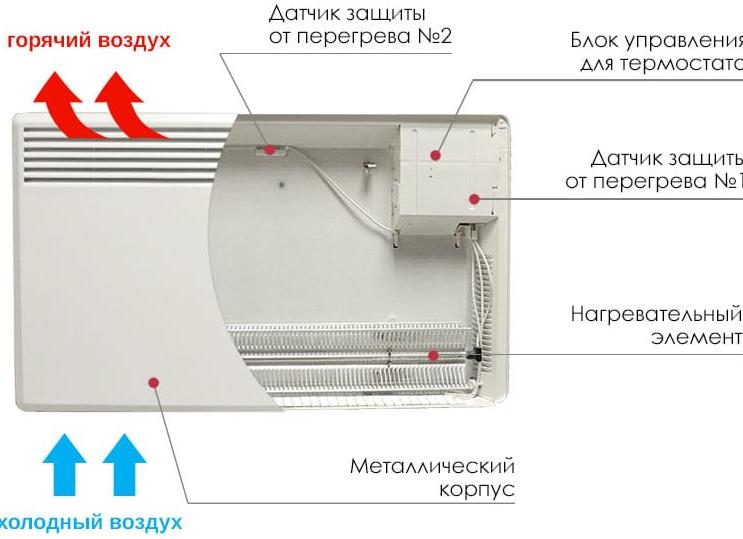

Электрические конвекторы представляют собой помещенную в теплообменник с развитым оребрением низкотемпературную нагревательную спираль в керамическом изоляторе.

Схема питания электрического прибора включает ступенчатый регулятор мощности и/или терморегулятор, отключающий питание нагревательного элемента при достижении воздухом в комнате определенной температуры.

Именно терморегулятор — наиболее уязвимая часть прибора. Площадь контактных клемм в нем невелика, что при большой силе тока вызывает нагрев клемм и оплавление пластикового изолятора. Ремонт конвектора своими руками в большинстве случаев сводится именно к замене оплавленного терморегулятора или платы управления целиком.

Плата управления электрического прибора.

Главный недостаток электроконвектора — большая стоимость киловатт-часа тепла: она в точности равна текущей стоимости киловатт-часа электричества.

Тарифы на электроэнергию. Тульская область РФ, данные 2016 года.

Не верьте утверждениям продавцов о большей или меньшей экономичности того или иного прибора.

КПД любого электрического нагревателя всегда равен 100%. Это прямо следует из закона сохранения энергии: вся затраченная энергия преобразуется либо в физическую работу (то есть в перемещение предмета ненулевой массы против вектора гравитации), либо в тепло.

Если ваш электроконвектор не пытается взлететь, вы можете быть абсолютно уверены, что являетесь владельцем самой экономичной модели на рынке.

В нашем случае электроэнергия полностью преобразуется в тепловую.

Более дешевая в эксплуатации разновидность конвекторов — газовые. Устройство конвектора отопления этого типа включает газовую горелку, теплообменник и электрический вентилятор, обеспечивающий отвод продуктов сгорания и приток уличного воздуха. В конструкции прибора используется коаксиальный (труба внутри трубы) воздуховод.

Как работает этот прибор?

• Газовая горелка разогревает теплообменник, который, в свою очередь, отдает тепло воздуху в комнате;
• Вентилятор нагнетает по внешней оболочке коаксиального воздуховода воздух для сгорания газа;
• Продукты сгорания отводятся по центральному каналу воздуховода. При этом приточный воздух не дает оболочке трубы разогреться до опасной температуры, поэтому конвекторы этого типа могут монтироваться даже на деревянные стены.

Устройство газового конвектора с принудительной тягой.

Существует энергонезависимая версия прибора — без вентилятора. Воздухообмен в этом случае обеспечивается за счет все той же конвекции: нагревшиеся продукты сгорания вытесняются более холодным уличным воздухом.

Прибор с пассивной тягой.

В чем водяной конвектор превосходит прочие отопительные приборы?

В отказоустойчивости. Он не боится гидроударов и перегрева: трубка для теплоносителя стойкостью к гидростатическому давлению и температуре не отличается от цельной стальной трубы (стояка или подводки).

Главный недостаток конвекционного отопления (независимо от типа отопительных приборов) — неравномерное распределение температур в помещении. Под потолком температура выше, чем на уровне пола, причем разница доходит до 5-8 градусов.

Вы часто проводите свой досуг на потолке? Я вот тоже как-то не очень. Поэтому перегрев воздуха там приводит лишь к увеличению теплопотерь через перекрытие.

Распределение температур при конвекционном отоплении.

По каким признакам стоит выбирать конвектор отопления?

Источник тепла

Центральное отопление не оставляет большого выбора: вам в любом случае придется использовать водяные конвекторы. А вот в газифицированном частном доме наиболее экономичным решением станет газовый прибор: киловатт-час тепла, полученного при сгорании магистрального природного газа, в 4-6 раз дешевле, чем киловатт-час электроэнергии.

Газ остается более экономичным источником тепла даже в том случае, если вам придется использовать баллоны. Их периодическая заправка увеличит стоимость киловатт-часа тепла до 2,8 — 3 рублей при средней по России стоимости КВт*ч электроэнергии в 4 рубля.

Даже при использовании сжиженного газа газовый конвектор остается выгодным вложением денег.

Впрочем, в долгосрочной перспективе соотношение затрат на электроэнергию и газ может меняться в пользу первого источника тепла. Запасы природного газа ограничены, и их исчерпание неизбежно вызовет увеличение тарифов в ближайшие годы. У производителей электричества постепенный переход на возобновляемые источники стимулирует уменьшение себестоимости киловатт-часа.

Тепловая мощность

Тепловая мощность прибора всегда указывается в его описании.

Потребность в ней можно грубо оценить, исходя из объема отапливаемого помещения и климатической зоны:

• На кубометр объема берется 40 ватт тепла;
• Для теплых регионов (Крым, Краснодарский край) результат умножается на коэффициент 0,7;
• Для Московской и Ленинградской областей коэффициент равен 1,2;
• В Сибири и на Дальнем востоке он увеличивается до 1,5;
• В самых холодных областях — в Якутии на Чукотке — потребность в тепле вырастет вдвое.

Приведу пример расчета потребности в тепле для мансарды в моем доме, расположенном в Севастополе. Средняя высота потолка в ней равна 2,5 метрам, площадь — 60 м2.

Отапливаемое помещение состоит из двух комнат и санузла общей площадью 60 м2.

Объем, таким образом, составляет 60х2,5=150 м3, потребность в тепле — 150*40*0,7=4200 ватт. Фактически для обогрева помещения используется инверторный кондиционер с эффективной мощностью при работе на нагрев 4100 ватт.

Тепловая мощность отопительного прибора с приемлемой точностью соответствует расчетной.

При подборе мощности водяного конвектора учтите, что производители указывают ее для идеальных условий — для дельты температур между воздухом в комнате и теплоносителем в 70 градусов (скажем, 90С/20С). При ее уменьшении вдвое (пример — вполне реальные 60/25С) тепловая мощность уменьшится ровно в два раза.

Здесь инструкция очевидна: наш выбор — медные трубки с алюминиевым оребрением. Эта комбинация металлов обеспечивает максимальную теплоотдачу при минимальной стоимости прибора.

Оптимальное сочетание: медные трубки и алюминиевые пластины.

Что такое конвектор отопления: электрические и другие виды, устройство и принцип работы, видео, фото
Что такое конвектор отопления: электрические и другие виды, устройство и принцип работы, видео, фото
