Как выбрать котел длительного горения до 7 суток + пошаговая инструкция по монтажу

Среди огромного количества видов отопительного оборудования, представленного на рынке, одним из традиционных вариантов для использования в частном доме является котел длительного горения. При помощи самых современных научных разработок инженеры смогли построить такой котел, который может работать до 7 суток на одной загрузке! Это не фантастика, это уже реальность! Несмотря на достаточно крупные габариты прибора и его громоздкость, это самое практичное и экономичное решение для отопления большой площади на сегодняшний день!

Твердотопливный котел длительного горения

Котел длительного горения может быть использован как основной источник горения, что объясняет его большую популярность для многих отдаленных районов страны, где нет другого варианта отопления дома.

ТТ котел длительного горения для большого дома

В отличие от классического котла, где тепло отдается пламенем при сгорании топлива, прибор длительного горения работает совсем по другой схеме. Котел длительного горения является абсолютно новой и усовершенствованной конструкцией.

Устройство твердотопливного котла

В обычных ТТ котлах одна закладка дров или угля обеспечивает горение в течение 6-7 часов, что не очень экономично и требует постоянного контроля, дабы поддерживать оптимальный температурный режим. Приборы же длительного горения могут поддерживать тепло в течение 7 суток с одной закладки дров или угля.

За счет чего происходит такая разница в потреблении сырья и как достигается эта производительность? Об этом мы и поговорим в этой статье.

Принцип работы котла длительного горения

Котлы на твердом топливе появились сравнительно давно, но все они, независимо от модели и производителя, имели один существенный недостаток. Топливо приходилось постоянно добавлять, по мере того, как оно сгорало. Это было малоэффективно и не экономично. Такая ситуация продолжалась ровно до 2000 года, пока компания Stropuva не нашла способ устранения этой проблемы. Именно инженеру Эдмунтасу Штропайтис мы обязаны таким изобретением, как котел длительного горения.

На сегодняшний день это наиболее практичное и функциональное устройство для обогрева частного дома или дачи, уровень производительности которого достигает 70, а иногда и 100%. Но, в отличие от классических пиролизных котлов, которые также отличаются хорошим КПД, такие агрегаты могут поддерживать тепло в течение 7 суток всего лишь на одной партии топлива!

В чем же его основные технические особенности и за счет чего этот прибор так экономичен и эффективен?

Устройство котла длительного горения

Принцип работы твердотопливного котла длительного горения похож на пиролизные агрегаты. Основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. Процесс горения происходит в закрытом пространстве, откуда через специальную телескопическую трубу, высвобождается древесный газ.

После этого, газ направляется в сопло грелки, где происходит диффузия (смешивание) с вторичным воздухом, закаченным вентилятором. Таким образом, беспрерывный процесс будет происходить до тех пор, пока полностью не сгорят угли или дрова. При этом температура горения порой достигает 1200 градусов.

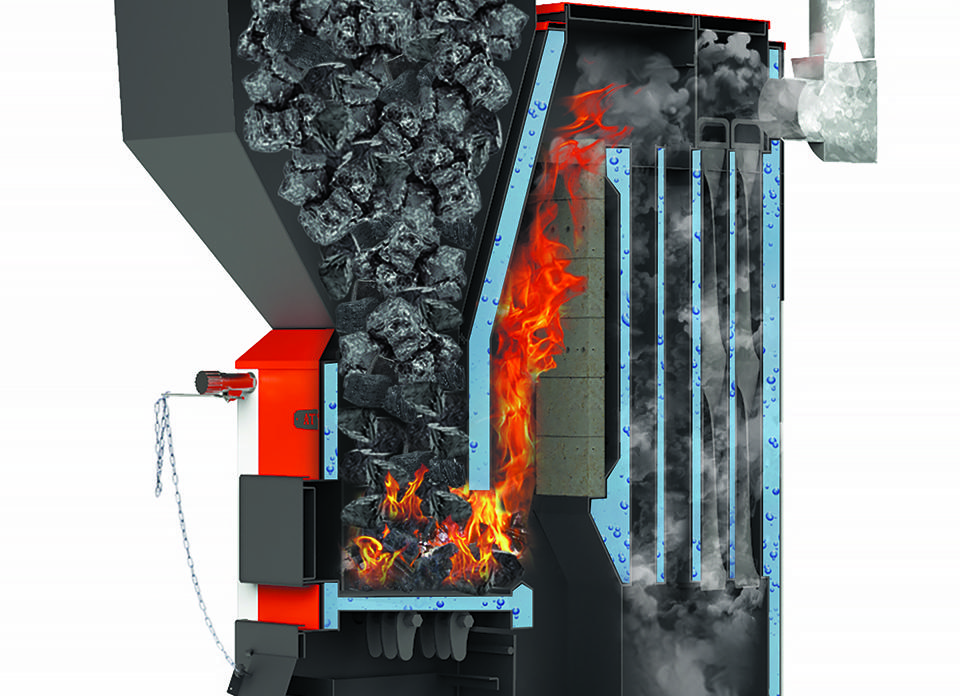

Внутренне устройство котла длительного горения

Эффективность такого принципа заключается именно в том, что твердое топливо расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого отопительного прибора. Но не только высокая производительность является преимуществом такой конструкции.

Важно. Твердотопливные (пиролизные) котлы длительного горения обладают очень высоким КПД по сравнению с классической конструкцией. Он равен 95%.

Как правило, вся суть долгоиграющего горения заключается в том, что прогорает одновременно не вся закладка угля или дров, а только верхний слой. Из-за того, что воздух подается сверху, а не снизу, прогорание топлива происходит постепенно, в верхнем его слое.

Принцип длительного горения

Когда этот слой сгорает, включается подача воздуха, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Следует сказать, что такой вариант отопительного прибора приемлем исключительно в качестве отопительной системы. Если вам необходимо продумать систему нагрева воды для бытовых нужд, то следует искать другие варианты.

Если же вариант подбирается именно для отопления большого дома, то такой аппарат является отличной альтернативой электрическим и газовым приборам.

Особенность конструкции ТТ котла длительного горения

Обычно сама конструкция и крупные габариты такого прибора уже подсказывают потребителю, что все дело в большом объеме загрузочной камеры. Однако длительность горения здесь обуславливается не большим объемом ресурсов, а медленным тлением.

Конструкция ТТ котла

Длительность горения обеспечивается за счет применения специальных приемов. Сегодня существует 2 основные системы длительного горения, применяемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува.

Вторая система менее распространена в нашей стране по причине высокой цены и большого количества технических параметров. А вот система Бурельян является основополагающей при производстве котлов длительного горения, представленных сегодня на современном рынке.

Она представляет собой небольшую печь, которая состоит из двух камер. В первой (нижней) камере происходит горение твердого топлива, в результате чего образуется газ. Он поступает во вторую камеру, которая находит выше первой. Здесь происходит смешивание горячего газа с воздухом и дальнейшее сгорание. Высокую теплоотдачу и хорошую циркуляцию воздуха обеспечивают трубы, расположенные снизу вверх по окружности цилиндра котла.

ТТ котел длительного горения

Безусловно, длительность горения котла до нескольких суток обуславливается необходимостью загрузки большого объема топлива. С этой целью, дверца загрузочной камеры располагается не внизу, а в верхней части котла. Всю же нижнюю часть заполняет топливо.

Большая загрузочная камера обеспечивает длительное горение

Дымовой патрубок находится в верхней части котла, который соединяется с дымоходом. А в самой нижней части можно увидеть зольник, который необходим для сбора золы и систематического доступа для очистки.

Если в обычных печах зольник играет роль поддувала, поставляя порцию кислорода, то здесь зольник играет исключительно функцию сбора остатков горения, поэтому его дверца герметична. Откуда же поступает воздух? Вверху котла расположена воздушная камера, которая одновременно играет роль рекуператора (здесь дымовые газы нагревают ее стенки). То есть воздух из воздушной камеры поступает уже нагретым.

ТТ котел

Вверху камеры находится заслонка, которая регулирует поставку воздуха к топливу. Чтобы кислород дозировано поступал в камеру, в котле расположен распределитель воздуха, который соединен с воздушной камерой длинной телескопической трубой.

По мере сгорания топлива распределитель опускается вместе с верхним слоем горящего сырья, что обеспечиваем постоянную подачу кислорода. Для того чтобы вернуть распределитель в исходное положение, достаточно потянуть трос с кольцом вверх. Кстати, остаток топлива в камере, можно определить по положению троса.

В результате такой конструкции, производителям удается достичь производительности (КПД) до 85 %, и регулируемой мощности от 50-100%.

Видео. Принцип работы ТТ котла длительного горения.

Принцип такой конструкции объясняет высокую экологичность котлов длительного горения. Процент выброса углекислого газа в атмосферу получается очень низким.

Сырьем для горения обычно выступает уголь, торфяные брикеты, дрова, кокс. Но кроме обычных дров можно применять любые отходы деревообрабатывающей промышленности. Эти отходы измельчаются до мелкодисперсного состояния, после чего прессуются в гранулы, называемые пеллетами. Топливо может комбинироваться – все зависит от модели.

Пеллетный котел

Большой объем загрузочной камеры и недостаточный приток кислорода в камеру сгорания значительно увеличивает общий КПД ТТ котла, с учетом этих факторов процесс тления происходит крайне медленно и может достигать до 7 суток. Пиролизные котлы тоже хороши, но они очень требовательны к качеству и влажности исходного топлива. Да, здесь производительность тоже уменьшится при влажных дровах, но не так сильно, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов.

различное топливо для котла

За счет того что кислород в камеру поступает ограниченными дозами, процесс тления происходит очень медленно. Но вместе с тем загруженных в котел ресурсов достаточно, чтобы получить генераторный газ, обладающий высокими показателями теплопроводности. Через керамическую форсунку он устремляется в основную камеру сгорания, где и продолжается процесс активного горения. При этом процесс форсируется и поддерживается дополнительным воздухом, который создает вентилятор.

Само пламя образуется при смешении газа и воздуха, а усиливается благодаря использованию вентиляторов.

Такие агрегаты из-за сложности схемы и объемных габаритов, в основном используют для обогрева крупных помещений, больших загородных особняков. Для небольшой дачи или одноэтажного домика это попросту экономически не обосновано приобретать такой котел. Слишком уж велика производительность таких агрегатов.

ТТ котел для больших помещений

Высокая производительность котлов длительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку. Конструкция агрегата помогает равномерно прогревать водяной контур по всему периметру. Температура отходящих газов не превышает 130-150 градусов. Тепло, выделяющееся в котле, максимально эффективно прогревает теплоноситель.

Выбирая для дома котел длительного горения, давайте пройдемся по основным его техническим характеристикам и отметим достоинства и недостатки.

Технические характеристики

  • Котлы длительного горения, которые могут обеспечить работоспособность до 7 суток, в основном работают на торфяных брикетах или древесных стружках. Существуют и универсальные приборы, позволяющие работать с разным топливом, но длина его при этом не должна превышать 40 см. В противном случае придется заниматься самостоятельной заготовкой дров.
  • Чем выше влажность исходного сырья, тем меньше будет производительность отопительного прибора. Поэтому для горения производители рекомендуют использовать топливо влажностью не более 20%.
  • 1 загрузка котла в среднем обеспечивает до 7 суток беспрерывного горения.

Норма влажности дров

Преимущества:

  • Высокая производительность. Пожалуй, это одно из главных и весомых достоинств таких громоздких агрегатов. Средний показатель КПД составляет не менее 90%.
  • Экологичность. Угарный газ, поступающий в дымоход, используется в роли основного источника образования горючего газа.
  • Относительная доступность и недорогая цена твердого топлива.
  • Автоматичность рабочего процесса. Некоторые модели оснащены пультом, позволяющим устанавливать нужный температурный режим.
  • Экономия времени и ресурсов.
  • Автономность работы. Может быть использован в качестве основного отопительного прибора.
  • Высокая пожаробезопасность. Котлы длительного горения оснащены датчиком тревожного сигнала, который срабатывает при любой аварийной ситуации.
  • Высокая надежность конструкции. При правильной эксплуатации оборудования, котел прослужит не один десяток лет.

Но какими бы эффективными, экономичными и производительными ни были эти котлы, есть и некоторые недостатки таких устройств.

Недостатки:

  • Большие габариты.
  • Высокая цена.
  • Необходимость в регулярной чистке.

Действительно ли котел будет работать все 7 суток на 1 загрузке топлива?

Владельцев дач и частных домов, при выборе твердотопливного котла, более всего интересуют такие параметры, как цена, мощность и длительность горения с одной загрузки топлива.

ТТ котел длительного горения

Вот давайте в сравнительной характеристике и будем придерживаться этих основных критериев, чтобы определить, какой из приборов будет наиболее эффективным.

  • Вид топлива. От этого во многом зависит эффективность прибора. Не все сырье предназначено для длительного горения. Дрова, например, максимальную производительность отдают при быстром сгорании. А вот торфяные брикеты способно отдавать тепло длительное время, поддерживая оптимальную температуру. Отличным решением будет универсальная модель, которая работает сразу на нескольких вариантах.
  • Материал котла. Это также зависит от сырья. При использовании угля, лучше отдавать предпочтение выбору котла из стали, а вот для дров больше подойдут чугунные конструкции.

    ТТ котел из стали

  • Мощность котла. Этот параметр зависит от объема загрузочной камеры. Чем она больше, тем дольше котел может гореть с одной загрузки.
  • Вес конструкции определяет материал. Чугунный аппарат почти на 20% будет тяжелее.
  • Цена изделия. Это весьма условный параметр. Но если котел приобретается с целью основного источника отопления, то все же не стоит экономить, ведь от этого зависит производительность аппарата и комфортный микроклимат в доме.

В любом случае, если продавец заявляет, что этот котел будет работать 7 суток на одной загрузке топлива — обязательно потрудитесь заглянуть в технический паспорт, ведь сколько бы он не расхваливал особенности и преимущества устройства, именно в паспорте будет прописана его нормативное время горения.

Время горения не всегда только зависит от выбранной модели. На этот параметр влияет вид и качество топлива, площадь помещения, высота потолков, качество утепления дома.

Время горения в зависимости от вида топлива

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении.

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

  1. Слесарный набор (разводные, рожковые, накидные ключи).
  2. Строительный уровень.
  3. Дисковая пила.
  4. Отвертка и набор насадок.
  5. Маркер.
  6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

  • Муфта стальная (3 штуки).
  • Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
  • Металлическая труба для подключения котла.
  • Герметик (огнеупорный).
  • Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

  1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

    Место размещения котла

  2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

  1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
  1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

    Защищаем стену за котлом

  2. Освободите новый котел от заводской упаковки.
  3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
  4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Видео. Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Важно! Какую бы модель ТТ котла вы ни выбрали, с ним в комплекте не идет циркуляционный насос и расширительный бачок. Все это, в зависимости о выбранной системе подключения, нужно приобретать и устанавливать самостоятельно.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

  • Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

    Манометр

  • Эффективность системы зависит от герметичности всех соединений.
  • Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

  1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.
  2. Берем уголок и аккуратно накручиваем сверху.

    Схема обвязки котла

  3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

    Герметизация соединений

  4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Если же вы с нуля обустраиваете систему отопления в доме и дымоход, то выберите способ конструкции: через крышу или через стену.

В идеале использовать двухконтурные трубы для монтажа дымохода (типа сэндвич).

Сэндвич трубы

  1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

    Подсоединение ТТ котла к дымоходу

    Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

    Подключение к дымоходу

Внимание! Нужно обработать стыки соединения всех частей дымохода между собой герметиком. Это поможет избежать утечки дыма

  1. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Видео. Подключение твердотопливного котла к дымоходу.

  1. Устанавливаем группу безопасности. Основной задачей этой группы является сбрасывание давления в сети при его критическом росте. Группа безопасности монтируется прямо на выходе подающего патрубка. Нормальным давлением считает 2,9-3 Бар. При его превышении, должен сработать предохранительный клапан. Кроме него система безопасности включает манометр, служащий для контроля давления и воздухоотводчик.

    Группа безопасности

Внимание! Ни в коем случае нельзя устанавливать запорную арматуру на отрезке трубопровода между котлом и группой безопасности.

Этап 4. Подключаем котел к системе отопления.

  1. Согласно нормативам СНиПа, необходимо перед запуском котла провести гидравлический тест под давлением с выдержкой 24 часа.

Для этого откройте запорную арматуру, все краны и подключите воду. Поднимите регулировочным вентилем давление до 1,3 атм. Это испытание должно вам продемонстрировать отсутствие протечек. Особенно обращайте внимание на резьбовые и сварные соединения.

  1. Разжигаем котел.

Чтобы поджечь дрова или торф, необходимо положить в камеру щепки или бумагу. Растопив котел, плотно закройте все дверцы. После того как появилось устойчивое пламя, можно открыть дверцу и загрузить основное количество дров. Ни в коем случае не применяйте для розжига горючую жидкость.

Первая растопка котла

  1. При первом тестовом запуске, может присутствовать неприятный химический запуск. Это может быть связано с тем, что прогорают остатки заводского масла. Вскоре посторонние запахи уйдут.

Если вы все правильно подключили, то давление в течение тестового периода не должно упасть и, соответственно, нигде не должно быть протечек. Теперь можно запускать котел в эксплуатацию. Если же в процессе тестового периода были выявлены какие-то неполадки, то следует отключить котел от системы, дождаться полного его остывания и приступить к устранению погрешностей.

При правильном монтаже и подключении котла, вы достаточно быстро оцените его высокую производительность и экономичность, что позволит поддерживать комфортный микроклимат в доме. А видео-инструкция поможет вам учесть все необходимые нюансы монтажа котла.

Котлы длительного горения на твердом топливе: выбираем котел длительного горения, виды и характеристики

Проблема отопления собственного жилья – одна из самых сложных задач, которую приходится решать хозяину дома. Игнорировать этот вопрос не получится – проживать в неотапливаемом здании практически половину года будет невозможно, а резкие температурные перепады быстро состарят всю внутреннюю отделку и сократят срок службы всего строения.

Котлы длительного горения на твердом топливе

Оптимальным решением вопроса видится создание внутридомовой системы водяного отопления, с циркуляцией теплоносителя по трубам и радиаторам, установленным в помещениях в нужном количестве. Значит, основная проблема – выбор теплового генератора, попросту — котла, который будет преобразовывать внешний источник энергии в нагрев. А в этом вопросе, исходя из особенностей климата на подавляющей части территории России, степени доступности, в том числе – ценовой, тех или иных энергоресурсов, все большую популярность завоевывают котлы длительного горения на твердом топливе.

Чем хороши котлы длительного горения

На сегодняшний день самым удобным вариантом традиционно считается установка газового котла. Однако, далеко не во всех населенных пунктах, а тем более – загородных дачных поселках проложены газоснабжающие сети. Кроме того, подвод индивидуальной линии от магистрали, при ее наличии – это очень серьезные затраты.

Газовые котлы удобны и экономичны, но далеко не всегда есть возможность их установить

Если прибавить к этому неизбежные процедуры согласования, составление проекта с соблюдением всех требований контролирующих инстанций, то подобный способ отопления может отпугнуть хозяев дома, особенно в условиях, когда ему есть достойная альтернатива.

Казалось бы, очень приемлемый вариант – использование электроэнергии. Электрических котлов выпускается немало, они отличаются высоким КПД, лёгкостью регулировки, насыщенностью системами контроля и автоматического управления системой отопления. Но все эти весьма значимые преимущества легко разбиваются об основной «подводный камень» — стоимость киловатта электроэнергии. Среднестатистическая семья попросту разорится только на одном отоплении своего дома.

Электрические котлы компактны и удобны в регулировке, но не отличаются экономичностью

Кроме того, не секрет, что в удаленных от крупных центров поселках перепады в электросети, увы, не являются редкостью. Ставить себя в полную зависимость от стабильности работы электросетей, наверное, не лучший вариант.

На фоне развития современных энергетических технологий постепенно «ушел в тень» традиционный для российских просторов способ обогрева своего жилья с помощью обычных дров. А ведь это – возобновляемый источник энергии, и с недостатком подобного топлива на огромных территориях страны попросту нет. В ход идут и самостоятельно заготавливаемые дрова, и приобретенные, и отходы предприятий деревообработки, и старый сухостой, который все равно нуждается в регулярной очистке. Одним словом, древесина была и остается самым, наверное, доступным видом топлива в лесистых районах страны.

Дрова в качестве основного топлива рано списывать со счетов

Конечно, от отопления дровами никогда не отказывались полностью, и печки в домах старой постройки хозяева заботливо ремонтировали и использовали по назначению. Но вот в новых зданиях установка каменной печи или камина производится, скорее, как дань моде, а не в целях полного перехода на твердое топливо.

Однако, печь печью — она достаточно долго держит тепло за счет толстых кирпичных стенок и продуманной системы каналов для выхода продуктов сгорания дров. Ее можно протопить и раз в сутки, чтобы обеспечить в помещении приемлемый для проживания микроклимат. Но как быть с водяными контурами отопления? Если просто постоянно поддерживать огонь в топке котла, как в обычной дровяной печи, то это будет разорительно с точки зрения расхода топлива, да и крайне утомительно – каждые 2 —3 часа, а то и чаще, подкладывать новую порцию дров. Однако, выход был найден – это воплотилось в создании современных котлов длительного горения.

Особая конструкция отопительного прибора, основанная на применяемых во время его работы физико-химических свойствах твердого топлива, позволяет производить загрузку дров не чаще, чем один раз в 12 – 15 часов, а в некоторых моделях этот срок еще больше, и иногда составляет даже несколько суток.

Достоинства подобных котлов еще и в том, что многие из них могут использовать в качестве топлива, помимо дров, и другие его виды. Это могут быть, например, спрессованные брикеты из древесных отходов — пеллеты, которые можно приобрести в магазине, а в ряде случаев – даже изготовить самостоятельно.

Пеллеты — гранулированное топливо для котлов длительного горения

Применяют для твердотопливных котлов каменный уголь или торф. В последнее время стали пользоваться популярностью так называемые «евродрова».

Продукт переработки отходов древесины — брикеты или «евродрова»

Это также продукт переработки отходов деревообрабатывающей промышленности, обладающий высокой энергоемкостью и очень удобный в использовании.

Принципы работы котлов длительного горения

Принцип работы обычной печи на твердом топливе известен, наверное, каждому. В топочную камеру закладываются дрова (уголь, брикеты), а из расположенной ниже поддувальной камеры идет поток воздуха, содержащий кислород, необходимый для процесса горения. Интенсивность горения ограничивается только лишь объемом поступающего воздуха и площадью внешней поверхности топливной закладки.

При обычном сжигании дров не используется в полном объеме заложенный в них энергетический потенциал

По сути, это обычный костер, только заключенный в каменные или металлические стены, и требующий постоянного пополнения запаса топлива. При этом продукты сгорания практически напрямую отводятся в дымоходную систему, лабиринты и повороты которой только лишь улучшают теплоотдачу на элементы конструкции и, в определенной стене приводят к повышению КПД, но никак не могут повысить общую энергетическую отдачу от конкретного вида топлива. Процесс термического разложения древесины проходит очень интенсивно, скоротечно, оставляя достаточно много отходов и выбрасывая в атмосферу неиспользованные возможности.

А эти возможности заключаются в особых свойствах древесины, которые обусловлены ее биохимическим составом. В процессе нагрева этот материал не просто окисляется до состояния угля с выделением обычного углекислого (СО2) и угарного газа (СО). Высокотемпературное воздействие всегда приводит к синтезу летучих углеводородных соединений со сложной химической формулой, а они сами по себе являются отличным газообразным топливом, которое в обычных печах попросту выбрасывается в атмосферу.

Горение дров с ограниченным поступлением кислорода приводит к образованию пиролизных газов, являющихся отличным топливом

Процесс термического разложения древесины называют пиролизом, соответственно, выделяемые при этом горячие газообразные составляющие – пиролизным газом. Характерно, что температура его сгорания, а значит – и теплоотдача, несопоставимо выше, чем получаемые при обычном горении дерева. При этом процессы окисления древесины настолько глубокие, что после них практически не остаётся отходов в виде золы, а в атмосферу после сгорания газообразной составляющей выбрасываются в основном водяной пар и углекислый газ.

Значит, с точки зрения технологии наиболее рационального использования древесного топлива целесообразно минимизировать процесс открытого горения, добиться максимального выделения пиролизного газа, который и будет при сжигании, по сути, являться основным источником тепловой энергии. Именно эти принципы заложены в конструкцию котлов длительного горения.

Разновидности твердотопливных котлов длительного горения

Итак, как, наверное, стало уже понятно из принципа действия котла длительного горения, основная технологическая задача, которая должна быть решена для его корректной работы — это дозирование поступление воздуха в камеру предварительного термического разложения дров и регулировка потоков полученных пиролизных газов и вторичного разогретого воздуха для их сжигания в основной камере сгорания, где, собственно, и организован основной теплообмен с контуром отопления.

При общности задачи, в различных моделях она технически решается по-своему.

1. Одним из вариантов являются конструкции, в которых нагнетание воздуха осуществляется с помощью встроенного вентилятора, а регулировка потоков производится блоком автоматики.

Большинство из подобных котлов скомпонованы таким образом, что камера загрузки и предварительного горения топлива у них расположена сверху.

Примерная схема устройства пиролизного котла

После розжига заложенных дров подача воздуха к ним сводится к минимуму, а вентилятор обеспечивает воздушный поток через нижнюю камеру основного дожига, которая выполнена из жаростойких материалов (шамота или керамобетона), не допускающих быстрого прогорания металлических деталей и становящихся, кроме того, хорошими аккумуляторами тепла. Создавшаяся тяга постоянно «подсасывает» образующийся пиролизный газ в нижнюю камеру. На входе в нее установлены керамические сопла, способные выдерживать экстремальные температуры – более 1000 градусов Цельсия.

Расположение камер в классической компоновке пиролизного котла

Сгорающие пиролизные газы обеспечивают основной теплообмен с трубами или «рубашкой» водяного контура. Циркуляционный насос, который обычно также завязан с блоком автоматики котла, обеспечивает движение теплоносителя по трубам и радиаторам системы отопления.

Если посмотреть на представленный видеоролик, то даже визуально можно сравнить очень интенсивность горения дров в камере загрузки (практически на уровне вялотекущего тления) и несопоставимую с ними мощь сгорания пиролизного газа в основной камере сгорания.

Видео: устройство и работа пиролизного котла длительного горения «Мотор Сич»

Подобная компоновка камер вовсе не является «догмой» для этого вида котлов длительного горения. Так, например, в котлах модельного ряда «Gefest-profi» камера дожига вынесена назад.

У некоторых моделей котлов камера дожига может располагаться и иначе, например, сзади

Она имеет сложную лабиринтную конструкцию, что способствует наиболее эффективному теплообмену с контуром отопления. За счёт этого достигается очень высокий КПД – до 90 ÷ 93 %, практически все тепло расходуется на нагрев теплоносителя. Об этом говорит и тот факт, что температура газов на выходе в дымоходную трубу – всего около 70 – 110 градусов.

Упомянутые котлы с электронным регулированием всем хороши, однако, имеет очень существенный недостаток. Они полностью энергозависимы – при выключении подачи электроэнергии вентиляторы и блок автоматики не действуют, а значит, и вся отопительная система становится неработоспособной, даже если в доме в возможность естественной циркуляции теплоносителя по контуру. Выход, конечно, есть — это установка системы бесперебойного питания, но она хороша для экстренных случаев. Если перебои в электроснабжении – частое явление, то придется избрать какой-либо другой вариант.

Весьма привередливы подобные котлы и к перепадам сетевого напряжения – автоматика может работать некорректно, и часто для них требуется установка отдельного стабилизатора.

2. Подобных недостатков лишены энергонезависимые котлы длительного горения, в которых организована регулируемая циркуляция воздуха за счет естественной тяги. Примером подобных нагревательных приборов могут служить популярные у потребителей модели «Траян» одноименной российского торгово-производственного объединения и «Буржуй-К» Костромского завода «Теплогарант».

Основное достоинство подобных котлов — полная энергонезависимость

У них обширная загрузочная камера находится снизу, а под ней размещен зольник-поддувало – все, как в классической печи. Заслонка на расположенной внизу дверце для доступа воздуха механически (через цепочку) связана с биметаллическим терморегулятором.

После загрузки дров и их розжига заслонка открыта по максимуму – это необходимо, чтобы началось уверенное горение топлива и запустились процессы пиролиза, для которых нужна температура не ниже 200 градусов.

Затем заслонка закрывается таким образом, чтобы минимизировать поступление кислорода в зону горения дров, и камера переходит на режим тления. Воздух же, пройдя по специальным каналам для необходимого нагрева до нужной температуры, поступает в верхнюю камеру. Подача его осуществляется через специальные трубки, в которых имеются откалиброванные отверстия. Выходя через эти своеобразные горелки, кислород воздуха вступает в окислительную реакцию с поднимающимся из топочной камеры пиролизным газом. Происходит эффективный его дожиг с выделением большого количества тепла, которое расходуется на нагрев теплоносителя, циркулирующего по трубам и водной «рубашке» котла.

Видео: схема устройства и работы котла длительного горения типа «Траян»

Котёл полностью энергонезависим, поэтому он может вполне использоваться при отсутствии электроэнергии в системе отопления открытого или закрытого типа с естественной циркуляцией теплоносителя.

Справедливости ради надо отметить, что подобная схема все же вызывает немало критики со стороны специалистов. Спорить здесь сложно – действительно, по своему КПД и экономичности расхода дров она серьезно уступает котлам с электронным регулированием и принудительным созданием потоков воздуха и пиролизных газов. Однако, независимость от электроэнергии и простота в эксплуатации делают такие котлы весьма популярными у российских потребителей.

3. Еще один технологический подход обеспечения длительность горения твердого топлива с последующим дожигом пиролизного газа – создание таких условий, чтобы процесс сжигания дров шел сверху вниз, только в относительно тонком слое загрузки. Этот принцип, например, применен в популярных и доказавших свою эффективность котлах модельного ряда «Stropuva» одноименной литовской компании.

Вертикальные котлы «Stropuva» могут длительное время работать практически на любом твердом топливе

Эти котлы имеют характерную форму вертикально расположенного цилиндра. Они могут использовать практически любой вид твердого топлива – дрова, опилки, щепу, уголь, брикеты и т.п. Внушительная камера загрузки позволяет им работать на одной закладке весьма длительное время. Так, на одной загрузке дров котел, в зависимости от конкретной модели, способен функционировать от 1 до 3 суток, а на угле этот срок еще более впечатляющий – от 3 до 7 суток.

Секрет кроется в конструкции котла:

Примерная схема устройства и работы котла «Stropuva»

  • Через окно (6) осуществляется загрузка имеющегося топлива в камеру сгорания (8). Затем производится поверхностный розжиг с помощью обычным легковоспламеняющихся печных жидкостей. Как только горение началось, на топливную закладку опускается распределитель воздуха (7) – он будет дозировано подавать кислород только в верхний горящий слой. В его конструкции предусмотрены специальные каналы, способствующие равномерному распределению воздушного потока по площади горения.
  • Для того, чтобы процесс поверхностного горения с сопровождающим его пиролизом шел максимально эффективно, воздух нуждается в предварительной подготовке – нагреве до определенной температуры. Для этого предусмотрена специальная камера (2). Она связана с распределителем телескопическим воздуховодом. Таким образом, распределитель постепенно опускается по мере сгорания топлива под силой собственной тяжести и постоянно находится в верхнем горящем слое.

Вместительная камера загрузки с распределителем воздуха и телескопическим воздуховодом

  • Выделившиеся пиролизные газы дожигаются в верхней части камеры (5). Для этого предусмотрена подача дополнительного воздуха через заслонку (4). Она имеет несколько положений, рассчитанных на разные виды топлива – уголь или дрова.
  • После дожига газов остаточные продукты сгорания выводятся в дымоход через патрубок (3).
  • Общая регулировка интенсивности горения, а значит, и выделяемой тепловой мощности котла производится воздушной заслонкой (1), связанной с биметаллическим регулятором, на котором устанавливается заданное значение.
  • Котел заключен в водяную «рубашку» для теплообмена с контуром отопления – для этого имеются патрубки подачи разогретого теплоносителя (10) и «обратки» (11).
  • Ревизионное окошко (9) служит для регулярной очистки топки от зольных отложений.

Видео: устройство и работа котла длительного горения «Stropuva»

Некоторые мощные модели котлов «Stropuva» могут оснащаться вентилятором для принудительной подачи воздуха. Однако, все они вполне способны функционировать и на естественной тяге, что делает эти обогревательные приборы полностью независимыми от наличия электроэнергии.

Конструкция котла настолько эффективна, что стала основой для многочисленных самостоятельных разработок, производимых народными умельцами. Так, именно «Stropuva» наверняка стала прототипом популярно в настоящее время печки «бубафоня». Об ее устройстве, правильном расчете и технологии самостоятельного изготовления подробно рассказано в соответствующей публикации нашего портала.

4. Длительность автономной работы котла может быть обеспечена и автоматизацией подачи твердого топлива в камеру сгорания. Эта схема реализована в котлах, использующих в качестве топлива гранулированные древесные отходы – пеллеты.

Пеллетный котел с автоматической подачей топлива всегда отличает вместительный загрузочный бункер

По сути, это тот же котел длительного горения, имеющий несколько камер сгорания, но дополнительно оборудованный специальным бункером для загрузки гранулированного топлива. Непрерывная подача пеллет в топку осуществляется посредством вращающегося гибкого или жесткого шнека.

Примерная схема подачи гранулированного топлива в котел

Специальные фото и термодатчики отслеживают интенсивность горения и наличие топлива, вырабатывая соответствующие управляющие сигналы для своевременной подачи пеллет в область горения в необходимом количестве.

Подобная схема считается очень эффективной и имеющей широкие перспективы. К ее основному недостатку можно отнести полную зависимость от электроснабжения. Впрочем, такие котлы вполне могут быть переведены и на обычную ручную загрузку дров или угля. Система достаточно сложна в монтаже и регулировке. И еще один минус, который пока что ограничивает широкое распространение подобных котлов – ненасыщенный на текущий момент рынок гранулированного топлива, могут возникнуть определенные проблемы с его приобретением. Перед установкой подобного котла, чтобы не тратить немалые деньги попусту, следует гарантировано заручиться надежной поставкой пеллет от их производителя.

Видео: достоинства пеллетного котла с автоматической подачей топлива

Подведем итоги

Итак, котлы на твердом топливе рано списывать в разряд устаревшей, неактуальной отопительной техники. Благодаря современным инновационным технологиям они получили «второе дыхание» и свободно конкурируют с другими типами котлов – газовыми и электрическими.

  • Котлы длительного горения имеют солидный КПД, доходящий у некоторых моделей до 90 – 95 %. Тепловые потери, благодаря продуманным процессам дожига пиролизных газов и конструкции теплообменников, сведены к минимуму. По эффективности и экономичности они ничуть не уступают газовым.
  • Выброс от подобных котлов в атмосферу не представляет угрозы для окружающей среды, все составляющие – водяные пары и углекислый газ, легко усваиваются растениями.
  • Доступность топлива и автономность, независимость от наличия газовых магистралей – одно из основных преимуществ подобной техники. Нет необходимости в утомительных разрешительных процедурах при установке котла. В регионах, где нет недостатка дров – это оптимальный вариант для организации отопления дома.
  • Котлы могут иметь встроенный второй контур для горячего водоснабжения дома. Даже если его нет, несложно подключить к ним бойлер косвенного нагрева.
  • Котлы длительного горения – достаточно неприхотливы и просты в обслуживании. При правильной эксплуатации они рассчитаны на несколько десятилетий работы.

Основными недостатками подобных котлов можно считать следующее:

  • Каким бы продолжительным ни был срок работы от одной загрузки, все равно придется периодически вмешиваться в этот процесс для пополнения запасов топлива к камере сгорания.
  • В отличие от газовых или электрических, обязательными профилактическим мероприятием является регулярная очистка котла от скопившейся золы во избежание ее коксования на стенках камер.
  • Под котел на твёрдом топливе обязательно требуется отдельное помещение с хорошей вентиляцией и дымоходом. Эти приборы всегда – достаточно массивные, поэтому под них необходимо подготовить усиленную площадку.
  • Необходимо дополнительное место для создания запасов твердого топлива с обязательным соблюдением правил его хранения. Подобные котлы достаточно чутко реагируют на уровень влажности дров. Считается предельной величиной влажность до 20% — при ее превышении возможна резкая потеря КПД прибора.

>Принцип выбора котла на твёрдом топливе: обзор производителей

Как устроен твердотопливный котел

Устройство твердотопливного котла классического типа

Чтобы понимать, как функционируют котлы на твёрдом топливе, необходимо знать о том, как они устроены. Данные конструкции состоят из следующих компонентов:

  • Топочная камера. Именно сюда происходит загрузка топлива, которое, сгорая, выделяет необходимое тепло. Данная камера оснащается специальной дверцей.
  • Колосниковая решетка. Именно на нее укладывается топливо при загрузке. Когда оно прогорает, то зола попадает в зольник, расположенный снизу.
  • Прочистной люк, который используется для того, чтобы очищать котел от продуктов горения.
  • Теплообменник, посредством которого и нагревается теплоноситель. Данный компонент выполнен в виде большой емкости, по которой проходят дымогарные трубы. Газы, выделяющиеся при горении топлива, циркулируют по трубам системы, благодаря чему в теплообменнике нагревается теплоноситель.
  • Терморегулятор, посредством которого определяется скорость прогорания топлива.

Важно! Вышеперечисленные элементы считаются в таких конструкциях основными. Однако помимо них такое оборудование может включать в себя дополнительные компоненты, в значительной степени облегчающие эксплуатацию системы. К ним относятся газовые горелки, регуляторы тяги, термостатические клапаны и т. д.

Регулятор тяги выступает очень важным компонентом, посредством которого осуществляется регулировка температуры внутри подающего трубопровода. Благодаря ему в топочной камере происходит контроль воздуха. Под нагревом происходит расширение данного оборудования, в результате чего оно воздействует на заслонку, несколько приоткрывая ее.

Важно! Работа котлов с регулятором тяги может происходить автоматически, без контроля человека. Регулятор — это устройство небольших размеров, размещаемое на передней стенке котла. Когда котел запускается, то регулятор следит за тем, чтобы рабочая температура держалась в пределах 65–90 градусов по Цельсию.

Регулятор тяги в твердотопливных котлах

Газовая горелка может работать на сжиженном или природном газе. Ее наличие в системе обеспечивает несколько важных преимуществ:

  • Процесс розжига не превышает нескольких секунд.
  • Простота конструкции, благодаря чему оборудование получает необходимую надежность.
  • Высокий уровень безопасности.
  • Возможность использования в котлах различных типов.
  • Эксплуатация в помещениях закрытого типа.

Благодаря наличию термостатического клапана обеспечивается быстрый отвод тепла в случае перегрева котла. В этом случае, чтобы охладить аппарат, происходит спуск нагретого теплоносителя из системы, место которого заполняется холодной водой.

Важно! В устройствах с чугунным корпусом контур охлаждения размещается на подаче, а в стальных аналогах — внутри корпуса.

Читатели считают данные материалы полезными:

  • Принцип работы конденсационного котла отопления: обзор основных производителей
  • Особенности работы электрического котла, как выбрать и эксплуатировать правильно

Как работает твердотопливный котел

Котлы на твердом топливе могут использовать в своей работе разные виды сырья

Твердотопливные котлы кроме древесины могут использовать в своей работе разные виды топлива. Это могут быть пеллеты, торф, уголь и т. д. Цикл работы котла классической конструкции включает в себя три фазы:

  1. Розжиг. Работа оборудования начинается с розжига. На данном этапе происходит резкое возрастание температуры в камере (до 600 градусов по Цельсию). Повышается температура также и в топочном обменнике, достигая значения в 40–70 градусов. В данном случае очень многое определяется параметрами системы.

Важно! При минимуме возможно возникновение теплового удара, который может иметь негативные последствия как для теплообменника, так и для системы. Чугунные теплообменники способны выдерживать такие нагрузки в течение длительного периода, но со временем они попросту лопаются. При быстром прогреве на фоне небольшой скорости жидкостной циркуляции возможно закипание жидкости, вследствие чего отопительная система испытывает гидравлический удар. Наибольшей уязвимостью к такому явлению отличаются трубы из пластика. На начальном этапе работы оборудования происходит следующее: воздух в помещении остается холодным, но трубы уже достаточно прогреты. Потому правильный расчет всех показателей является очень важным.

  1. Второй этап характеризуется прогревом теплоносителя. Повышаясь, температура в топке достигает значения в 1000–1300 градусов. На данном этапе очень важен контроль за прогревом теплоносителя, который может разогреться до 95 градусов, что является опасным для системы. Регулировать степень прогрева можно посредством специальной задвижки, которая обеспечивает подачу воздуха в систему.

Этап прогрева теплоносителя

Совет! Необходимо контролировать температуру теплоносителя до того момента, пока топливо полностью не прогорит. Данная фаза характеризуется прогреванием труб и нагреванием воздуха в помещении.

  1. На третьем этапе происходит прогорание топлива. Когда топливо полностью прогорает в конце цикла, то образуются тлеющие угли. На фоне этого снижается и температура в системе, достигающая 400–500 градусов. И именно такой температурный режим является наиболее комфортным для системы. Наблюдается медленное остывание теплоносителя, при котором остывает и воздух в помещении.

Важно! Когда образуются тлеющие угли, ускоряется процесс охлаждения как теплоносителя, так и воздуха в помещении.

По результатам рассмотренных выше циклов работы, можно сделать вывод, что твердотопливные котлы отопления характеризуются одной особенностью — температурной цикличностью. И дабы максимально снизить температурный разброс, необходимо периодически закладывать в систему новую порцию топлива.

Решение данной проблемы было реализовано в автоматических котлах. В таких конструкциях подача топлива и наддув вентилятора горелки осуществляются в автоматическом режиме. Обычные же варианты конструкций требуют постоянного контроля.

Рекомендуем изучить по данной теме также:Отличия настенных и напольных газовых котлов — какой выбрать?

Принципы работы, применяемые в твердотопливных котлах

Различают несколько вариантов твердотопливных котлов. Отличия в данном случае заключаются в принципе сжигания топлива, от чего в немалой степени зависит и время работы от одной загрузки.

Классические модели

Такое оборудование оснащается большой топкой, где сжигание топлива происходит естественным путем. Такие конструкции предусматривают использование специального датчика, который осуществляет контроль температуры теплоносителя.

Важно! Котлы классического типа характеризуются очень простой конструкцией, благодаря чему значительно упрощается их эксплуатация и снижается стоимость. Такие агрегаты являются нетребовательными к топливу и могут работать на дровах, угле, брикетах и прочем подобном сырье.

Данные конструкции имеют некоторые недостатки:

  • Низкий КПД в сравнении с котлами длительного горения.
  • Недолгое время горения: не более восьми часов работы на одной закладке.
  • Из-за неоптимального процесса горения появляется повышенная зольность.
  • Отопительные режимы плохо поддаются автоматизации.

Совет! Из вышеописанных недостатков устранить можно только один. Проблема с частой загрузкой может быть частично решена посредством установки специального бака, который способен снизить вероятность температурных перепадов, благодаря накапливанию тепла. Такая емкость является цельнометаллической и должна обладать хорошими показателями теплоизоляции. Расчет объема такого резервуара производится зависимо от отопительной системы, а также мощности оборудования.

Конструкции длительного горения

Этапы работы пиролизных котлов

Агрегаты длительного горения не имеют недостатков, свойственных их обычным аналогам. Они бывают двух видов:

  1. В конструкции пиролизных котлов присутствует две камеры сгорания. Особенность их работы в том, что горение топлива осуществляется в условиях недостаточного количества кислорода. Температура в камере повышается, провоцируя выделение древесного газа. Этот процесс называют пиролизом. Далее газ проникает во вторую камеру, где и происходит его сгорание при избытке кислорода. Благодаря данной особенности, система в итоге имеет очень высокий КПД, доходящий до 90%.
  2. Агрегаты «тлеющего» типа. Такие конструкции оснащаются встроенной водяной рубашкой, которая устанавливается по периметру агрегата. В данном случае топливо горит не снизу вверх, как обычно, а сверху вниз, что наряду с большим объемом камеры сгорания (до 100 литров) обеспечивает продолжительный процесс работы оборудования.

Видео: выбираем твердотопливный котел отопления

Твердотопливный котел горения пиролизного типа способен обеспечить полное прогорание топлива. Очистка системы от золы при этом проводится не чаще раза в два-три дня. Обладая относительно небольшим расходом топлива, такие конструкции способны работать на одной загрузке около 12 часов.

Также к достоинствам таких агрегатов относится:

  • Возможность в течение длительного времени поддерживать необходимую температуру теплоносителя.
  • Система, контролирующая процесс горения, может быть автоматизирована.
  • Отопление дома твердотопливным котлом такого типа может предполагать использование наряду с дровами и других видов твердого топлива.

Важно! Недостатки пиролизных котлов заключаются в высокой стоимости такого оборудования и требованиях к допустимой влажности используемого сырья. Также следует помнить и то, что такие установки являются энергозависимыми, а потому могут использоваться не во всех ситуациях.

Схема котла тлеющего типа

У моделей тлеющего типа также имеются свои преимущества:

  • В зависимости от модели, такие конструкции способны работать до 5 суток на одной закладке. Естественно, в данном случае длительность работы зависит от вида и качества топлива. Дольше всего горит уголь.
  • В сравнении с пиролизными, такие котлы имеют меньшую стоимость.

Из недостатков следует выделить высокую требовательность к топливу. Использовать в котлах тлеющего типа можно лишь древесину, влажность которой составляет до 20%. Также не допускается к использованию топливо, содержащее большое количество смол. Если же оно все же используется, то систему придется прочищать значительно чаще, что приводит к снижению срока службы автоматики.

Этот материал отлично дополнят следующие публикации:

  • Принцип работы пиролизных котлов длительного горения и чем они отличаются от обычных
  • Использование многотопливных котлов комбинированного типа для отопления частного дома

Лучшие производители котлов

Сегодня котлы для отопления частного дома производятся рядом фирм. Чтобы приобрести действительно качественный вариант, необходимо обратить внимание не только на технические характеристики выбираемого агрегата, но и на бренд. Наиболее популярными являются следующие производители:

  • Будерус. Немецкая компания, специализирующаяся на производстве высококачественного отопительного оборудования. Является одним из лидеров европейского рынка.

Твердотопливные котлы Buderus — высокое качество и экономичность

  • Висман. Итальянская компания, образованная в 1917 году. Сегодня производитель является настоящим ветераном рынка отопительного оборудования, имея 22 завода, расположенных по всему миру. Ежегодно компания внедряет в производство своей продукции новые технологии, что позволяет ей создавать наиболее качественные отопительные агрегаты при относительно невысоких ценах.

Твердотопливный котел Купер

  • Лемакс. Компания, производящая твердотопливные котлы, оснащенные стальными теплообменниками, располагается в Таганроге. Котлы российского производства отлично зарекомендовали себя в качестве надежных агрегатов. Продукция компании отличается высоким качеством при конкурентной стоимости.
  • Дон Конорд. Еще один российский производитель, продукция которого получила значительную популярность на отечественном рынке. Завод расположен в Ростове-на-Дону и занимается производством высококачественного отопительного оборудования.

Подключение твердотопливного котла в систему отопления

Твердотопливные котлы являются наиболее популярным отопительным оборудованием для частного использования. Они производятся в различном исполнении, от чего напрямую зависят технические характеристики данных агрегатов. Поэтому в выборе следует учитывать ряд важных нюансов, описанных выше.

Особенности котлов длительного горения

За счет чего достигается столь долгий срок работы этих моделей? Значительные габариты обычно подсказывают покупателю, что дело в большем объеме загрузочной камеры. Отчасти это так, но в основе длительной работы лежит не количество топлива, а принцип его горения «сверху вниз».

При сжигании топлива горит только верхний его слой, причем горение происходит при дозированном поступлении воздуха. Яркого пламени при этом не образуется, топливо длительно и равномерно тлеет, нагревая при этом нижние слои. Поэтому котлы длительного горения не так требовательны к влажности дров и фракции угля.

Устройство котла длительного горения имеет свои особенности. Дверца загрузочной камеры расположена высоко — в верхней трети корпуса. Топливом заполняется практически все внутреннее пространство, этим объясняется большой объем загрузки. В верхней части корпуса находится дымовой патрубок, который соединяют с дымоходом.

Внизу камеры — зольник, он необходим для чистки котла. Роль поддувала, как в обычных печах, в этих моделях зольник не играет, поэтому дверца его герметична. Воздух поступает из воздушной камеры, расположенной вверху, она одновременно является рекуператором: дымовые газы нагревают ее стенки, благодаря чему в зону горения воздух поступает уже нагретым. Вверху камера оснащена заслонкой.

Чтобы дозировано поставлять воздух к поверхности горения топлива, котлы оснащены распределителем воздуха, соединенным с воздушной камерой посредством телескопически удлиняющейся трубы. По мере прогорания загрузки топлива распределитель опускается вместе с верхним горящим слоем, что обеспечивает длительный устойчивый режим подачи воздуха.

В исходное положение распределитель воздуха возвращается с помощью троса с кольцом — просто вытягивается наверх. По положению троса можно определить остаток топлива в камере загрузки.

Теплообменник в моделях длительного горения представляет собой водяную рубашку, расположенную по всем боковым поверхностям, благодаря чему теплосъем довольно эффективен. Для подачи теплоносителя в систему отопления и возврата ее в котел предусмотрены штуцера. Штуцер подачи воды в систему находится в верхней части теплообменника, возврата — в нижней, это обеспечивает естественную циркуляцию.

Котлы длительного горения могут быть оснащены автоматическим или термомеханическим регулированием. В первом случае они энергозависимы и требуют подключения к электросети. Во втором управление процессом горения происходит с помощью биметаллического регулятора тяги. Такие котлы не нуждаются в электроэнергии и могут бесперебойно работать в любых условиях.

Достоинства котлов длительного горения

  • время работы на одной загрузке — до 7 суток;
  • простая и надежная конструкция;
  • невысокие требования к качеству топлива;
  • большинство моделей не требует подключения к сети;
  • цена на котлы сопоставима с ценой на пиролизные котлы.

Недостатки:

  • значительные габариты;
  • потребность в регулярной чистке — при тлении выделяется большое количество сажи.

Виды топлива для котлов длительного горения

Котлы длительного горения не требовательны к качеству топлива. Наибольшую эффективность они дают на антраците и буром угле, но могут работать и на дровах, брикетах и пеллетах.

Важный нюанс, на который нужно обратить внимание при покупке — максимальная длина дров. Готовые колотые дрова обычно имеют длину 40-45 см, если модель имеет меньшую длину загрузочной камеры, то дрова придется заготавливать самостоятельно или пилить на заказ.

Влажность дров не имеет столь важного значения для этого типа котлов, как для пиролизных, но при сгорании сырой древесины КПД котла будет значительно ниже, а количество сажи и копоти сильно увеличится. Кроме того, при высокой влажности дыма водяные пары способны конденсироваться на стенках дымохода и взаимодействовать с сажей, образуя угольную кислоту. Со временем кислота разрушит стенки дымохода, и он потребует замены.

Пеллеты и топливные брикеты в котлах длительного горения можно использовать без предварительной подготовки, размер гранул значения не имеет, а влажность этого топлива находится в рамках 20%, что для этих моделей вполне приемлемо. Бурый уголь и антрацит средней фракции также не требуют дополнительной подготовки, крупные куски перед загрузкой нужно раздробить.

Не рекомендуется использовать в котлах длительного горения влажный опил и строительный мусор — топливная камера и дымоход при их использовании сильно засоряются!

Обзор моделей котлов длительного горения

На рынке представлены котлы различных производителей, и заявленные характеристики у них похожи, поэтому сделать выбор порой сложно. Ниже приведен обзор наиболее популярных моделей.

Котлы Liepsnele, Литва


Модельный ряд котлов длительного горения от этого производителя включает универсальные модели с мощностью от 10 до 40 кВт, они могут работать на угле, дровах, опилках, стружке, топливных пеллетах и прессованных брикетах.

Конструкция котлов относится к классическому шахтному типу с верхним горением. Котлы Liepsnele энергонезависимы, обладают высоким КПД — он составляет не менее 90% на любом из режимов работы и при любом топливе.

Краткие технические характеристики:

Мощность, кВт от 10 до 40
Отапливаемая площадь, м² от 70 до 400
Время непрерывной работы на дровах до 48 часов
Время непрерывной работы на угле до 7 суток
Объем загрузки дров, кг от 25 до 75, в зависимости от модели
Длина дров, см от 25 до 55
Объем загрузки угля, кг от 75 до 220
Цена, руб 102 000-123 000

Видео: монтаж и подключение отопительного оборудования Liepsnele

Котлы SWaG, Украина

Шахтные универсальные модели длительного горения, оснащенный электронным блоком управления, позволяющим точно регулировать режимы горения. Ряд мощностей — от 10 до 50 кВт. Котлы оснащены турбиной, нагнетающей воздух в зону горения, что повышает его эффективность при розжиге и в режиме разогрева системы. Котлы укомплектованы группой безопасности, включающей клапан сброса давления и воздухоотводчик, а также термометром.

Краткие технические характеристики:

Мощность, кВт от 10 до 50
Отапливаемая площадь, м² от 120 до 550
Время непрерывной работы на дровах от 12 до 36 часов
Время непрерывной работы на угле от 3 до 6 суток
Объем загрузки топлива, кг от 70 до 400, в зависимости от модели
Потребление электроэнергии в час, Вт от 83 до 100
Цена, руб 27 000-110 000

В котлах SWaG, наряду с основным топливом, можно сжигать опил, солому, щепу и другие отходы, смешивая их с углем или дровами. Нельзя использовать пыльный мелкий уголь, склонный к спеканию и коксованию — работа котла будет неустойчивой и неэффективной.

Видео: описание котлов SwaG

Котлы Stropuva, Болгария

Классические агрегаты верхнего горения, шахтного типа для отопления жилых и промышленных объектов. Оснащены биметаллическим регулятором тяги, что избавляет от необходимости подключения к электрической сети. Модельный ряд универсальных котлов представлен моделями от 8 до 40 кВт.

Краткие технические характеристики:

Мощность, кВт от 8 до 40
Отапливаемая площадь, м² от 30 до 400
Время непрерывной работы на дровах от 18 до 31 часа
Время непрерывной работы на угле от 3 до 5 суток
Объем загрузки дров, кг от 30 до 80
Длина дров, см от 45 до 55
Объем загрузки угля, кг от 70 до 180
Цена, руб 54 000-110 000

Котлы Stropuva отличает повышенная безопасность и устойчивость к гидроудару — при резком перегреве стенки корпуса не повреждаются, деформация направлена вовнутрь.

Видео: модели длительного горения Stropuva

Котлы Неделька, Россия

Котлы отечественного производства, способные работать на одной загрузке угля в течение 6-7 суток. Обладают высоким КПД — до 92%, автоматика котла позволяет точно регулировать температуру сетевой воды и микроклимат в помещениях дома.

Котел имеет прямоугольную форму с загрузочной дверцей в верхней плоскости. Тип горения в котле верхний, для более полного теплосъема предусмотрен дымооборот — каналы, по которым проходят нагретые дымовые газы.

Теплообменник котла «Неделька» многоходовой, что обеспечивает максимальный отвод тепла от наиболее нагреваемых поверхностей. Топка оснащена колосниковой решеткой и двумя прочистными дверцами: через одну, расположенную в топливной камере, удаляют продукты горения из топки, через вторую — из зольника.

В верхней части расположен микропроцессорный блок управления, управляющий вентилятором наддува. Он регулирует подачу воздуха в камеру, а следовательно, и режим горения. При отключении электроэнергии котел затухает, при ее включении способен разгореться вновь без вмешательства человека. Управление простое — достаточно выставить желаемую температуру в помещениях, в которых установлены датчики.

Требования к качеству топлива у агрегатов «Неделька» невысоки: в них можно сжигать уголь и дрова, пеллетные гранулы, щепу, отходы строительства. Наибольшая эффективность и длительность горения достигается при работе на угле, к качеству которого не предъявляется особых требований — эффективный наддув способен разжечь любую фракцию угля.

Для частных домов рекомендованы три модели котлов: КО-60 — для дома площадью от 100 до 300 квадратных метров, КО-90 — от 200 до 400 квадратных метров и КО-110 — от 250 до 600 квадратных метров. При этом чем больше площадь, тем меньше время горения котла на одной загрузке, поэтому лучше выбирать более мощный котел.

Цены на котлы «Неделька», в зависимости от модификации — от 110 до 220 тысяч рублей.

Котлы «Неделька» не требуют обслуживания между загрузками. Весь процесс горения регулируется в них микропроцессорным блоком.

Котел «Неделька», видео

Правильный выбор подходящей модели твердотопливного оборудования позволит забыть о ежедневной загрузке, чистке и обслуживании отопительного оборудования. Современные котлы надежны, безопасны и не требуют контроля. Достаточно раз в несколько дней прочистить агрегат от золы и пепла и загрузить новую партию топлива, после чего всю неделю в доме будет тепло и комфортно.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
