Крепление стропил к мауэрлату: немного «матчасти»

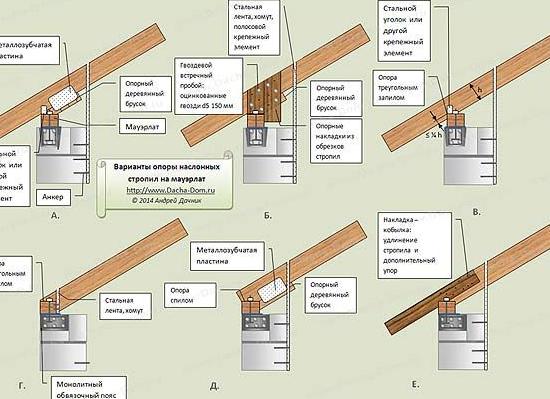

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:
Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.
Виды опорных узлов по уровню жесткости
Опорные узлы — места, в которых стропила крепится к элементам крыши:
В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:
- Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
- Соединение первой степени подвижности – балка может вращаться по кругу.
- Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
- Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.
Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.
Жесткие или подвижные соединения: что выбрать
Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.
Жесткие соединения: когда они необходимы
Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.
Неподвижные узлы, закрепляемые с запилом
Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:
Или же длинными саморезами:
И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:
Жесткие узлы без заруба стропил
Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:
Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.
Когда нужно делать подвижные соединения?
Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).
Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.
Что представляет собой скользящее крепление?
Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:
Вот какие виды скользящих опор бывают:
Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта
Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.
Как правильно закрепить стропила к балкам?
В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:
Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.
Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:
- Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
- Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.
Крепление стропила к мауэрлату: поэтапное описание
Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.
I. Подготовка мауэрлата и стропил к работе
На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.
Мастер-класс по монтажу мауэрлата:
II. Создание запила
Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.
III. Установка стропил на мауэрлат
Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.
IV. Крепление каждого стропила к мауэрлату
Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:
- Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
- Сквозные болты или шпильки + опорный брус под укос стропилины.
- Анкера или болты + уголки или стальные пластины и пр.
Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.
Также рассмотрим один из дедовских способов — крепление скобами:
И в завершение предлагаем посмотреть видеоролик:
Сложность стропильной системы
Спроектировать деревянную стропильную систему намного сложнее, чем любые металлические конструкции. Почему? В природе не существует двух досок с абсолютно одинаковыми показателями прочности, на этот параметр влияет очень много факторов.
- Каждая доска имеет свое количество сучков, среди них есть здоровые и гнилые. Одни сучки оказывают минимальное влияние на прочность, другие значительно их понижают.
Количество сучков на досках разное
- В зависимости от условий и режимов сушки в досках могут появляться трещины. Место их расположения и размеры невозможно предвидеть или рассчитать – остается неизвестным и точное влияние на прочность.
- Доски могут поражаться различными грибковыми заболеваниями, не все они заметны невооруженным глазом. Некоторые могут проявиться уже после завершения строительства стропильной системы. Кроме того, даже здоровые на период строительства пиломатериалы со временем могут повреждаться вредителями и гнилью.
Требования к качеству стропильной доски
Как выбрать качественные ровные доски для стропил
Металл имеет одинаковые свойства, которые зависят только от марки стали. Расчеты будут точными, ошибка минимальная. С деревом все намного сложнее. Для того чтобы минимизировать риски разрушения системы, нужно давать большой запас по прочности. Большинство решений принимается непосредственно строителями на месте после оценки состояния пиломатериалов и с учетом особенностей конструкции. Очень важен практический опыт.
Сростка стропил. Накладка с 2 сторон в виде метровой доски 150х50
Способы сращивания
Существует несколько способов сращивания, однозначно лучшего или худшего нет. Мастера принимают решения с учетом своих навыков и конкретного места размещения стыка.
Таблица. Способы сращивания стропил.
Метод сращивания | Краткое описание технологии |
---|---|
Косой прируб |
Применяется на досках толщиной не менее 35 мм. Довольно сложный метод, требует практического опыта выполнения плотницких работ. По прочности соединение самое слабое из всех существующих. Преимущество – экономия пиломатериалов. Практически на стройках применяется очень редко. |
Встык |
Длина стропильных ног увеличивается с помощью накладки. Накладка может быть деревянной или металлической. Если длина двух отрезков досок недостаточна по параметрам стропильной системы, то такой способ позволяет их увеличить. Соединение встык имеет самые высокие показатели прочности на изгиб, широко применяется во время строительства различных сооружений. |
Внахлест |
Внахлест. Две доски фиксируются с нахлестом. Самый простой метод, по прочности занимает среднее положение. Недостаток – общая длина двух досок должна быть больше проектной длины стропильной ноги. |
Схема спаренных стропил
В этой статье мы рассмотрим два наиболее простых и надежных метода сращивания: встык и внахлест. Косой прируб трогать нет смысла, его почти не используют из-за большого количества недостатков.
Требования строительных норм и правил к сращиванию стропил
Неумелое сращивание стропил по длине может не только резко понизить их устойчивость к изгибающим нагрузкам, но и стать причиной полного разрушения конструкции. Последствия такой ситуации очень печальные. Строительные правила предусматривают определенные закономерности во время выбора размеров крепежа, мест его установки и длины накладок. Данные взяты с учетом многолетнего практического опыта.
Сращенные стропила будут намного прочнее, если для их соединения использовать не гвозди, а металлические шпильки. Инструкция поможет сделать самостоятельный расчет соединения. Достоинство метода – универсальность, с его помощью можно решать проблемы не только с удлинением стропил, но и с наращиванием иных элементов кровли. Специализированные компании выполнили черновые расчеты и собрали данные в таблицу, но в ней указываются только минимально допустимые параметры.
Таблица расчетов узлов и соединений
На практике рекомендуется всегда делать запасом по прочности. Как определяются параметры сращивания стропил?
- Диаметр и длина шпилек. В любых случаях диаметр шпилек должен быть ≥ 8 мм. Более тонкие не обладают достаточной прочностью, использовать их не рекомендуется. Почему? В металлических соединениях диаметр шпилек рассчитывается на усилия растяжения. Во время стягивания металлические поверхности настолько сильно прижимаются между собой, что удерживаются за счет силы трения. В деревянных конструкциях шпилька работает на изгиб. Отдельные доски нельзя стянуть с большим усилием, шайбы проваливаются в доску. Кроме того, во время изменения показателей относительной влажности доски изменяют толщину, за счет этого уменьшается усилие стягивания. Шпильки, работающие на изгиб, должны иметь большой размер. Конкретный диаметр шпильки нужно определять по формуле dш = 0,25×S, где S – толщина доски. К примеру, для доски толщиной 40 мм диаметр шпильки должен быть 10 мм. Хотя это все довольно относительно, нужно иметь в виду конкретные нагрузки, а они зависят от многих факторов.
Определяем требуемый диаметр шпилек
- Длина нахлеста досок. Этот параметр всегда должен быть в четыре раза больше ширины досок. Если ширина стропил 30 см, то длина нахлеста не может быть менее 1,2 м. Мы уже упоминали, что конкретное решение принимается мастером с учетом состояния пиломатериалов, угла наклона стропил, расстояния между ними, веса кровельных материалов и климатической зоны расположения здания. Все эти параметры оказывают большое влияние на устойчивость стропильной системы.
Нахлест досок
- Расстояние между отверстиями для шпилек. Крепеж рекомендуется фиксировать на удалении не менее семи диаметров шпилек, от края доски расстояние должно быть не менее трех диаметров. Это минимальные показатели, на практике рекомендуется их увеличивать. Но все зависит от ширины доски. Нельзя за счет увеличения расстояния от края слишком уменьшать расстояние между рядами шпилек.
Шаг между шпильками
Минимальное расстояние от края доски
- Количество стягивающих шпилек. Есть довольно сложные формулы, но на практике ими не пользуются. Мастера устанавливают два ряда шпилек с учетом расстояния между ними, отверстия располагаются в шахматном порядке.
Количество шпилек в узле
Практический совет. Для увеличения прочности сращиваемой стропилины на изгиб отверстия шпилек не должны располагаться на одной линии, нужно смещать их не менее чем на один диаметр.
Сращивание встык досками
Работы намного удобнее делать на земле, подготовьте ровную площадку. На землю подложите бруски – стропилины придется подрезать, нужен просвет для дисковой пилы. Перед сращиванием точно узнайте длину стропилин. Замерять ее нужно на строении, используйте любые тонкие длинные доски, веревку или строительную рулетку. Если появится ошибка в несколько сантиметров – не проблема. Во время соединения стропильных ног на крыше эта ошибка без проблем устраняется.
Подготовка всего необходимого
Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.
Важно. Соблюдайте правила техники безопасности, это высокооборотный и очень травмоопасный инструмент. Никогда не демонтируйте заводские средства защиты дисковой пилы, не отключайте электрические реле перегрузки.
Отрезается торец доски
Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску. Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины. Дело в том, что даже при ослаблении соединения шпилек торцы во время изгиба будут упираться друг в друга по всей длине среза и держать нагрузку. Шпильки и накладные доски будут удерживать конструкцию лишь от расползания по длине.
Шаг 2. Установите рядом две подготовленные доски для стропилины. Заготовьте доску для накладки. Мы уже упоминали, что ее длина должна быть примерно в четыре раза больше ширины доски. Если скаты крыши имеют небольшой уклон, расстояние между стропилами большое, а крыша будет утепляться минеральной ватой, то нагрузки на изгиб значительно возрастают. Соответственно, длину доски для сращивания надо увеличивать.
Две доски устанавливаются рядом
Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.
Практический совет. Наука о сопротивлении материалов говорит, что чем тоньше материал, тем больше его сопротивление на изгиб по тонкой плоскости. Это значит что, к примеру, пять рядом поставленных досок на ребро толщиной 1 см каждая выдерживают значительно большую нагрузку, чем одна доска толщиной 5 см. Вывод – для сращивания совсем необязательно резать толстые дорогостоящие материалы, можно использовать несколько тонких отрезков нужной длины. Таких кусков на любой стройке достаточно.
Обрезка доски для сращивания
Накладка уложена на доски
Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется. Они разрезают или разрывают волокна древесины, прочность доски немного уменьшается. Саморезы не режут волокна, а раздвигают их в стороны, после выкручивания доски почти полностью восстанавливают свои первоначальные характеристики прочности.
Доски стягиваются саморезами
Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.
Сверление отверстий
Отверстия готовы
Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность. Но даже если они появятся, то никаких негативных последствий не будет, это стропильная система крыши, а не комнатное окно или дверь. Во-вторых, джут уменьшает усилие трения между элементами сращивания, а это очень негативно сказывается на их прочности. В-третьих, если на материал попадает конденсат, что весьма вероятно, то удаляться из него влага будет очень долго. К каким последствиям приводит длительный контакт деревянных конструкций с влагой рассказывать нет необходимости.
Джут укладывать не стоит
Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.
Забиваются шпильки
Закручиваются гайки
Лишняя длина шпилек отрезается
Аналогичным образом сращиваются все остальные стропилины.
Сращивание внахлест
Это соединение делать проще, но при одном условии – позволяет суммарная длина двух досок, она должна быть больше длины стропильной ноги на величину нахлеста.
Сращивание стропил внахлест
Если у вас пиломатериалы низкого качества, то перед началом работ рекомендуется их разложить на ровной поверхности и сделать ревизию. Для длинных участков сращенных стропил выбирать ровные, а для отрезков использовать кривые. Хотя для стропильной системы настоятельно рекомендуется покупать только качественные материалы, это не тот архитектурный элемент здания, на котором можно экономить.
Ревизия пиломатериалов
Шаг 1. Выберите доски и положите их на возвышенность из брусьев. Если есть желание, то можно выровнять торцы при помощи циркулярной пилы, нет желания – не ровняйте. Состояние торцов никак не влияет на прочность сращивания внахлест.
Обрезаются торцы досок
Шаг 2. Положите доски друг на друга, подгоните длину стыка и общий размер стропилины.
Доски укладываются друг на друга
Практический совет. Доски должны лежать друг на друге строго параллельно. В связи с тем, что верхняя приподнимается над нижней на толщину материала, под ней и брусками следует класть подставки из отрезков. Толщина отрезков должна равняться толщине нижней доски.
Шаг 3. Выровняйте доски по одной из граней и саморезами временно скрепите их. Высверлите отверстия, ставьте шпильки, шайбы и затяните гайки.
Забиваются шпильки
Доски соединяются шпильками
Результат проделанной работы
Сращивание встык фанерой
Один из способов сращивания стропилин, помогает экономить доски и рационально использовать отходы различных пиломатериалов. В данном случае применяются обрезки листовой фанеры толщиной один сантиметр.
Шаг 1. Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом.
Торцы досок сомкнуты
Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.
Наносится клей ПВА
Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.
Укладывается кусок фанеры
Для фиксации используются струбцины
Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.
Сверлятся отверстия под саморезы
Закручиваются шурупы
Шаг 5. Переверните доску обратной стороной вверх, подложите под концы подставки, они не должны висеть в воздухе. Аккуратно по очереди снимите все установленные струбцины.
Струбцины снимаются
Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.
Поверхности намазываются клеем
Заготовка зажимается струбцинами
Шаг 7. С большим усилием закрутите саморезы.
Саморезы закручиваются с большим усилием
Важно. Во время закручивания саморезов обращайте внимание, чтобы они не располагались друг против друга. Смещение должно быть не менее трех сантиметров.
Шаг 8. Снимите струбцины. Для усиления узла сращивания стяните его сквозными шпильками. Размещать их следует таким же образом, как и при обыкновенном сращивании встык.
Забиваются сквозные шпильки
Практический совет. Отверстия под шпильки должны быть на 0,5–1,0 мм меньше диаметра шпильки. Бывают случаи, что точно подобрать диаметр сверла по дереву невозможно. Тогда рекомендуется использовать сверло немного меньшего диаметра, пусть шпилька заходит с достаточно большим усилием.
Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.
Последний штрих — нанесение клея
Важно. Если во время сращивания стропил по длине досками гайки закручивались до тех пор, пока шайба не утапливалась в древесины, то с фанерой так поступать нельзя. Внимательно контролируйте силу прижатия, не допускайте повреждения шпона фанеры.
Как правильно забивать гвозди в стропилину при сращивании
Не всегда есть возможность и необходимость сращивать отдельные элементы стропил с помощью шпилек, иногда это проще сделать обыкновенными гладкими гвоздями. Но нужно уметь их правильно забивать, в противном случае со временем усилие сжатия досок значительно уменьшится. Длина гвоздя должна на 2,5–3 см превышать толщину стропилины в месте соединения.
Наращиваем стропила по длине
Как правильно вколачивать гвозди для соединения нагруженных или ответственных деревянных конструкций?
Шаг 1. Под небольшим углом вбейте гвоздь в доски, но не до конца. Нужно, чтобы острие выступило с обратной стороны примерно на один сантиметр.
Гвоздь забит не до конца
Шаг 2. С обратной стороны стропилины согните молотком гвоздь под прямым углом.
Гвоздь загнут под прямым углом
Шаг 3. Забейте гвоздь еще примерно на один сантиметр. Опять согните конец, угол сгиба уже должен быть намного меньше 90°. Чем больше вы его согнете, тем надежнее будет окончательная фиксация.
Гвоздь забит еще на 1 см (примерно)
Конец загнут еще больше
Шаг 4. Теперь можно вбивать шляпку гвоздя до самого конца. С обратной стороны сгибайте выступающую часть до тех пор, пока острый конец полностью не войдет в доску. Помните, что место выхода тела гвоздя и место забивания его острия не должны лежать на одной линии.
Теперь гвоздь забит до конца
Согнутая часть гвоздя вбивается в доску
Такая технология полностью исключает самостоятельное ослабление силы прижатия.
Практические советы
Уже упоминалось, что прочность стропилины на изгиб в месте сращивания всегда меньше, чем у целого элемента. По возможности старайтесь располагать этот узел как можно ближе к коньку, мауэрлату или различным распоркам. Такие предосторожности минимизируют риски механического разрушения стропильной ноги. Если такая возможность по тем или иным причинам отсутствует, то не рекомендуется размещать место упора под сращиванием на расстоянии больше 15% длины ноги от любого конца.
Узел располагается на мауэрлате
Никогда не используйте для соединения черные саморезы. Этот металл имеет два существенных недостатка. Первый – он быстро окисляется и теряет первоначальную прочность. Второй – технология изготовления таких саморезов предполагает закаливание. Каленые саморезы при превышении допустимой нагрузки не вытягиваются, а лопаются. Во время эксплуатации кровли относительная влажность деревянных конструкций меняется, соответственно, колеблется и толщина досок. А это может существенно увеличивать усилие растягивания самореза, он не выдержит и треснет.
Черные саморезы использовать не стоит
Не переусердствуйте с количеством метизов. Если их слишком много, то отверстия значительно уменьшат прочность соединяемых деталей, в результате вы получите обратный эффект, наращивание не усилится, а ослабнет.
Крепление стропил к мауэрлату
Крепление является важным моментом во многих вопросах строительства, в том числе и при возведении крыши. Чтобы надежно прикрепить стропила к мауэрлату пользуются различным металлическим крепежом, а также применяют всяческие методы врезки и запилов. Для стропильного крепления пользуются: проволокой, уголками, пластинами, кронштейнами, элементами LK, гвоздями, саморезами и так далее.
Важно! На крепеже экономить ни в коем случае нельзя. Крепеж, ржавеющий в балке, будет ее разрушать, поэтому он должен быть высококачественным и стойким к коррозии.
Стропила и мауэрлат крепятся различными способами. Их выбирают по месту в зависимости от вида стропильной системы, ее массивности и сложности, от величины всех нагрузок, которые ожидаемо будут воздействовать на конструкцию крыши.
Все виды креплений изначально различаются на скользящие и жесткие. Скользящие состоят из двух частей, одна из которых может перемещаться относительно другой. Такие крепления по конструкции могут быть закрытыми и съемными. Стоит рассмотреть все варианты подробнее.
Закрытое скользящее крепление
Данное крепление состоит из уголка, крепящегося одной стороной к мауэрлату и имеющего на другой стороне специальную щелевидную проушину. В ней располагается металлическая петля с отверстиями для закрепления к стропилу. С помощью не закрепленной вертикальной стороны уголка данный вид крепления позволяет стропилу несколько смещаться при необходимости, не деформируя при этом стены дома.
Подвижное скользящее открытое крепление
Открытое крепление имеет тот же принцип, что и крепление выше, отличаясь при этом лишь одним: петля не устанавливается в проушину, а попросту верхняя вертикальная часть уголка после монтажа фиксирует соединение, загибаясь вниз. Видов жестких креплений куда больше, чем подвижных. Их выбирают в зависимости от размеров деревянных деталей конструкции и варианта соединения стропил и мауэрлата.
Крепление LK
Такое крепление можно подобрать под необходимую толщину доски или бруса, так как оно производится в нескольких размерных исполнениях. Толщина металла, из которого выполняются эти крепежные элементы, равна 2 мм независимо от размера. В зависимости от величины детали имеют различное обозначение.
Важно! Стоит отметить, что данное крепление подходит не только для соединения стропил с мауэрлатом – его часто используют и для фиксации балок перекрытия с мауэрлатом.
Главное достоинство этого крепежа — максимальная жесткость соединения деревянных элементов.
Уголок с усиленным ребром жесткости на изгибе
Есть уголки, созданные для закрепления стропил без запилов. Они имеют более высокие полки, и прикручиваются большим числом саморезов. Их изготавливают из металла толщиной в 2; 2,5 или 3 мм. Среди них выделяют:
- КР11 и КР21 —усовершенствованные уголки, часто маркируемые как КР1 и КР2. В них присутствует отверстие для анкерного крепления овальной формы, снижающее риск срыва болта в результате усадки конструкции.
- КР5 и КР6 — уголки, применяющиеся для крепления частей, на которые приходится наибольшая несущая нагрузка. У уголка КР6 также имеется овальное отверстие, его рекомендуется использовать при возведении стропильной системы в новых домах, которые еще будут давать усадку. Данные модели востребованы при установке конструкций большого веса.
- Уголок КМ изготовлен из перфорированной стали, его используют для крепления стропил с увеличенным сечением. Он хорошо подходит для деревянных конструкций. Такой уголок надежно скрепляет элементы, при его использовании не надо врезать стропила в мауэрлат — здесь нужно лишь будет на первом выпилить верный угол.
- Уголок KMRP применяется для скрепления элементов стропильной системы, в том числе и мауэрлата со стропилами, под прямым углом. Он отличается от обычных уголков вытянутым отверстием, благодаря которому его можно смещать при усадке без ущерба крепежному болту. Его применяют в конструкциях, где сделать врезку одной детали к другой нельзя. Толщина стали для уголков KMRP равна 2 мм, выпускаются они трех разновидностей.
Крепление стропил между двумя накладками из досок
Другим способом крепления стропил к мауэрлату является их монтаж между двумя спиленными под определенным углом досками, в нижней части дополнительно зафиксированными с помощью уголков или креплений LK. Такое крепление стропил обладает хорошей жесткостью и надежностью.
Важно! Данный способ оптимально подходит, когда стропило необходимо закрепить под определенным углом, приподняв его над горизонтально расположенной плоскостью мауэрлата, при этом закрепив на внешнюю вертикальную сторону.
Крепление с помощью усиливающей подкладки
В этом случае крепление стропил предназначено для мауэрлата, изготовленного из бруса не особо большого сечения. Оно осуществляется посредством усиления опоры бруска деревянными подкладками, имеющими необходимую толщину. Отрезки досок монтируются к мауэрлату при помощи гвоздей либо саморезов там, где намечено крепление стропильных ног.
При таком варианте крепления в стропилах создаются вырезы необходимой конфигурации и глубины. Надежная фиксация стропильных ног к стене производится с помощью стальной проволоки, закрепленной на вбитом стальной костыле.
Крепление «по-старинке» — скобами
Помимо вышеперечисленных способов, стропила можно крепить к мауэрлату с помощью скоб. Данный метод используется уже давно и довольно распространен. При правильном расположении всех элементов такого вида крепления стропильная система будет служить долгие годы. Скобы бывают всяких размеров и вбиваться они могут в самых разных местах соединения.
Металлическая перфорированная лента
Стоит упомянуть еще один крепежный элемент, чаще используемый в качестве дополнительного фиксатора — перфорированная лента ТМ. Ей обычно усиливают крепежный узел при необходимости его дополнительной фиксации.
Важно! Зачастую этот элемент может оказаться незаменимым при крепеже стропил к мауэрлату, поэтому его лучше всегда иметь при подобных строительных работах.
Несколько советов по креплению стропил к мауэрлату
Для большей уверенности в надежности крепления стоит соблюдать пару правил, призванных оптимальным образом улучшить данный процесс:
- При использовании для монтажа металлических соединительных деталей, они должны тщательно крепиться к деревянным элементам качественными саморезами нужной длины.
- Если стропила укладываются в запилы в мауэрлате, необходимо максимально вымерить их размеры. Это обеспечит плотную установку каждого стропила в подготовленный запил, глубина которого должна быть равна одной трети мауэрлата. Но здесь следует помнить, что данное правило справедливо лишь тогда, когда мауэрлат изготовляется из мощного бруса, размер которого в сечении не меньше 150 × 150 мм.
- Для того, чтобы не допустить ослабления мауэрлата, запилы в большинстве случаев выполняют непосредственно в стропильной ноге под необходимым углом, дополнительно узел потом фиксируется уголками. Запил не должен превышать четвертую часть толщины стропила. Такое крепление достаточно жесткое и его часто используют в висячей стропильной системе.
- Когда стропила с откосами скрепляются болтами, затяжками и прочими металлическими элементами, обязательно нужно устанавливать шайбу либо металлическую пластину на болт. Это делается для того, чтобы избежать затопления гайки в дереве и, как следствие, ослабления всей конструкции.
- Монтаж стропил на мауэрлат лишь на саморезы или гвозди считается не таким надежным, поэтому следует использовать уголки либо другой металлический крепеж различных конфигураций.
- Когда стропила устанавливаются на деревянные стены, независимо от стропильной системы, для крепления стропильной ноги к мауэрлату лучше использовать скользящий тип крепежа. Это особенно хорошо при достаточно большом весе кровли.
Конструкция крыши будет прочной и надежно прослужит длительное время, если все расчеты по ее возведению сделать верно, оптимально подобрать и грамотно смонтировать все крепежные узлы.
Установка мауэрлата – крайне важный процесс, ведь построенный специально под стропила мауэрлат будет хорошим решением, но и саму стропильную систему всегда можно легко подогнать под уже готовую основу при верных расчетах.
