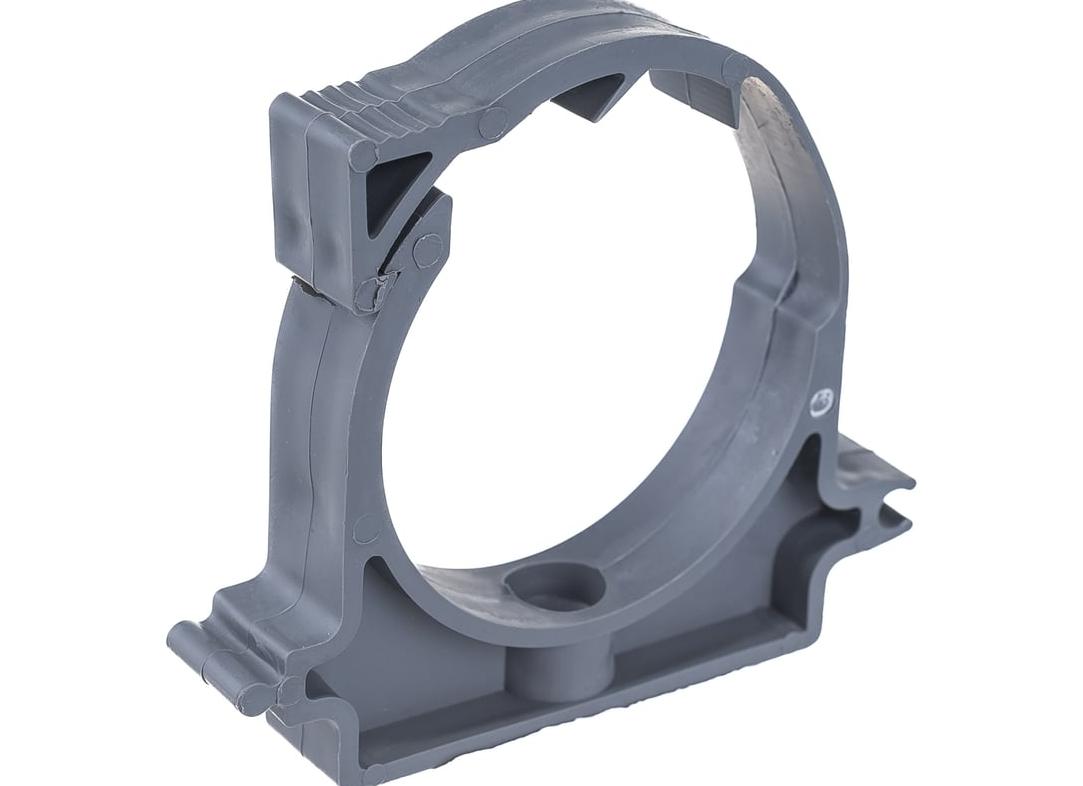

Крепление трубы к стене

Крепежные материалы для труб

Крепление трубопроводов канализационных схем обязательно должно выполняться в соответствие всем нормам и правилам. Совсем недавно канализация была редкостью, особенно для построек частного сектора. Стремление людей к повышению комфортных условий привело к появлению систем отвода стоков практически во всех жилых зданиях. Крепежи отвечают за устойчивость и прочность установки слива. Именно по этой причине очень важно, чтоб они обеспечивали оптимальное функционирование канализации. В нашей статье мы рассмотрим особенности видов крепежей для трубопровода.

Материал крепления

Хомутное соединение, состоящее из колец и шпилек, которые производятся из стали оцинкованного вида

На выбор крепежа влияют материал стенки и трубы. Согласно СНиП для установки канализационной системы рекомендуется использование пластиковых и стальных труб. Городская сеть стоков использует исключительно трубопроводы из металла. В жилых помещениях чаще всего используют два способа крепления:

• Хомутное соединение. состоящее из колец и шпилек, которые производятся из стали оцинкованного вида. Данное устройство контролируется винтовыми стяжками. Используются они для выполнения фиксирования к стенке и потолку для всех типов труб. Для выполнения данной задачи не имеет значение вид материала.
• Крепление пластиковыми клипсами. Соединение выполняется дюбелем, при этом фиксатором защелкивается труба, таким образом, создавая прочность. Для пластиковых изделий используется клипса небольшого размера, потому что они не могут выдерживать большую нагрузку. Для данного процесса характерны стандартные размеры – от 16 до 50 мм. Согласно СНиП такие крепления можно применять для внутренней территории жилого здания. К полу крепить конструкцию не нужно.

Функции крепежа

Крепление труб выполняет несколько функциональных действий

Крепление в своем функционирование выполняет несколько функциональных действий. Они определяются исходя из задачи хомута, и бывают таких типов:

• Функция обжима – фиксатором обжимают водопроводные трубы. Такой способ необходимо использовать, чтоб закрепить стык и отрезок трубы, монтируя фитинги для повышения герметичности.
• Направления. Занимается обеспечением сносности элементов канализации;
• Создание опоры. Создает поддержание водопровода в определенном состоянии.
• Функцию защиты. Монтируется на сложных участках земли для повышения фиксирование канализации.

Способы создания крепежа

Плавающее крепление применяется на сложных участках магистрали

Металлические канализационные трубы не реагируют на изменении температурного режима. В отличие от стали пластик очень легко поддается тепловому расширению. Если будет повышение градуса, то произойдет увеличение водопровода и в помещении. Исправить данную проблему можно с помощью нескольких способов крепления:

• Жесткий метод крепежа. Хомуты создают полную затяжку водопровода. Такие точки называются пиком жесткой фиксации, которые размещаются снизу раструба. Для выполнения крепления к стене и потолку используют опорный и обжимный хомут.
• Плавающее крепление – хомут не затягивают. В этом случае фиксатор выбирают немного большего диаметра водопроводных труб. Когда элементы канализации расширяются, то могут свободно двигаться. Для такого типа крепления к стене и потолку используют опорные и направляющие хомуты.

Количество использования и последовательности обоих способов фиксации водопроводных и канализационных труб к стене отталкиваются от конструкции систем. По этой причине существует ряд правил и советов к данному процессу:

• Крепление к стене отталкивается от необходимости наименьшей дистанции межу ней и водопроводом. Если нужно создать расстояние, то необходимо использовать кронштейны из металла.
• Делаем отверстие в стене, хомуты крепим на дюбелях, а потом фиксируем трубу и затягиваем винтами. Для пластиковых устройств такой хомут просто защелкивается.
• Густота креплений отталкивается от сечения канализационных труб. Например, если диаметр 5 см, то расстояние между хомутами – 4 см, если 10см – 8 см.
• Крепежи монтируются на гладкой поверхности участков, отрезок площади до изгиба – больше 15 см.
• Точки стыкования трубопровода обязательно необходимо фиксировать.
• К потолку монтаж установки выполняется по той же схеме, что и к стене. Дистанция между крепежами должна иметь минимальный показатель, частотность вычисляется от величины размеров. Такой способ широко применяется в подвальных или цокольных помещениях.

Выбирать другой вариант выполнения крепления нужно в редкостных ситуациях, когда отрезок между системой канализации и перекрытием подвального пространства необходимо сохранить. В такой обстановке к потолку нужно закрепить анкером с внутренней резьбой.

Стоит отметить, устанавливают шпильку резьбы, которую отрезают по всей длине и к ней прикручиваем хомут винтом. В нашей статье мы ознакомились со способами крепления труб канализации и водопровода к стене и потолку.

Крепление канализационных труб к стене — технология по правилам

Чтобы канализация работала нормально, а при ее эксплуатации не возникали разного рода проблемы, необходимо качественно выполнять крепление канализационных труб к стене. При открытой прокладке используются хомуты, которые дают возможность фиксировать части конструкции в соответствии с проектом.

Важно соблюдать соосность разных отрезков труб: при невыполнении этого правила тепловое расширение не будет сбалансировано, и неполадки конструкции не заставят себя ждать. Иногда трубопровод монтируется закрытым методом, и такое расположение конструкции также требует особого внимания. О том, как крепить канализационные трубы в разных условиях, и пойдет речь в этой статье.

Крепление канализационных труб хомутами

Монтаж трубопровода должен основываться на некоторых расчетах, отображенных в проекте системы. Так, трубопровод не должен иметь различных напряжений, а тепловое расширение должно предусматриваться. Крепление для канализационных труб чаще всего является специальными хомутами. Они имеют резиновые уплотнители, обеспечивающие надежный охват трубы по периметру ее наружного сечения. Некоторые хомуты не оснащаются резиновыми вкладышами, поэтому в данном случае применяются элементы, имеющие гладкую рабочую поверхность и закругленные внутренние края.

Крепление канализационных труб к стене осуществляется разными моделями хомутов. Конструктивно стандартный хомут представляет собой две полукруглые стяжки, позволяющие полностью захватить трубу. Отличительной особенностью и достоинством хомутов является возможность их подгонки под диаметр трубы.

Виды хомутов для крепежа к стене

Все хомуты делятся на несколько видов.

Одним из признаков, позволяющих классифицировать сантехнические хомуты, является материал, используемый для изготовления:

Металл. Металлические хомуты позволяют выполнить максимально жесткое и мощное крепление.

Пластик. Хомуты из пластика могут крепить трубу не только намертво, но и обеспечить подвижное соединение. Такие хомуты отличаются практичностью и небольшой стоимостью.

Еще один признак, который разделяет хомуты на виды – тип крепления.

Существует два вида креплений:

Жесткое. Такой крепеж для канализационных труб полностью блокирует их перемещения. Как правило, жесткое соединение используется в тех случаях, когда трубопровод должен фиксироваться неподвижно, для чего хомуты крепятся ниже раструба в точке, максимально приближенной к нему. Жесткой опорой крепления в данном случае является фитинг и его группа.

Плавающее. Для такого крепления можно пользоваться теми же хомутами, но их затяжка должна осуществляться не до конца, чтобы труба могла двигаться внутри соединения. Такая конструкция возможна, если внутреннее сечение хомута немного больше, чем внешний диаметр закрепляемой трубы.

Монтаж труб канализации

Для закрепления труб на стене необходимы соответствующие материалы и инструменты:

• трубы и фасонные элементы;
• крепежные хомуты;
• опоры;
• кронштейны;
• подходящие инструменты.

Процедура крепления труб выглядит таким образом:

При укладке трубопровода необходимо учитывать возможные температурные перепады. Например, в теплом помещении они будут отсутствовать, поэтому крепление канализационных труб к потолку или стене выполняется неподвижно, ведь трубы не будут смещаться вдоль своей оси. Фиксация труб производится в местах ее изгибов, поворотов и крепления арматуры.

Установка подвижных опор необходима в том случае, если трубы будут расширяться под воздействием температуры. В таком случае трубопровод сможет спокойно менять свои размеры, но отклониться от проложенного курса ему не удастся.

Перед прокладкой труб нужно разметить на стене оси, вдоль которых будет проходить трубопровод. Все опоры устанавливается вдоль отмеченной линии, чтобы трубы стояли на своих местах. Для крепления опор можно использовать саморезы или дюбели – выбор будет зависеть от материала стен. При установке труб на расстоянии от стены применяются кронштейны. В любом случае, после монтажа креплений можно заняться непосредственно закладкой трубопровода.

Сначала труба монтируется на опоре. После этого крепежным хомутом осуществляется крепление канализационных труб к стене. Большинство хомутов оснащается резиновыми манжетами, которые не только компенсируют тепловое расширение, но и гасят вибрационное и шумовое воздействие. Закрепление хомута осуществляется при помощи металлической шпильки.

Расстояние крепления канализационных труб необходимо рассчитывать заранее, зная материал труб: для пластиковых конструкций дистанция обычно составляет около 2 м, а вот более тяжелые металлические трубы нужно крепить чаще.

Лучше всего монтировать трубы в штробах или каналах. В результате такой установки трубы будут максимально надежно зафиксированы, а их изоляция будет находиться на высшем уровне.

Как при расчете проекта, так и при прокладке труб важно помнить о том, что необходимо соблюдать обязательный уклон (минимум 2 см на 1 метр), обеспечивающий движение жидкости внутри труб. Также при закладке желательно свести к минимуму количество прямых углов, чтобы предотвратить возможные засорения системы.

Прокладка труб в стене

Для прокладки труб в кирпичной кладке необходимо подготовить канал, позволяющий снизить внутреннее напряжение трубопровода. Перед тем, как поместить трубопроводы на свое место, необходимо обернуть все детали конструкции мягким материалом: подойдет минвата, стекловата или гофрированный картон. Если трубы на каком-то участке будут попадать под влияние высоких температур, стоит снизить этот эффект, использовав изоляцию.

Горизонтальная прокладка трубопровода в коллекторах или соединительных конструкциях, где присутствует несколько линий, требующих крепления к стене, должна выполняться с использованием опор на всех участках системы. При выполнении этой работы важно убрать все факторы, препятствующие линейному расширению деталей.
Проведение труб через перекрытия необходимо обеспечивать два аспекта: водонепроницаемость и звукоизоляцию. Чтобы достичь такого эффекта, придется воспользоваться качественной облицовкой. При укладке вывода канализации через асфальтовое покрытие трубопровод защищается потолочной облицовкой, защитными трубами или слоем теплоизоляции. Кроме того, нередко такая конструкция предполагает установку средство противопожарной безопасности.

Прокладка труб в бетоне требует, чтобы крепление канализационных труб к стене было максимально надежным, но и при этом очень важно обеспечить свободное пространство для расширения труб. К тому же, система монтируется так, чтобы при бетонировании трубы не смещались. Для защиты трубопровода от попадания раствора нужно качественно герметизировать все отверстия системы.

Крепление труб к стене

При монтаже коммуникаций в жилых и общественных зданиях важным моментом является крепление трубы к стене. В зависимости от типа используемых труб применяются разные типы креплений. Монтажные крепления для труб отличаются по своей конструкции и способу их закрепления в стене. Способ закрепления зависит от типа стен и от самих труб.
Основные виды труб, применяемые при монтаже коммуникаций, можно разделить на следующие категории:

• Полипропиленовые трубы – применяются для монтажа водопроводных систем и канализации. Различаются по диаметру. Для крепления используются специальные хомуты или клипсы;
• Водосточные трубы – предназначены для организации водосточных систем. Бывают пластиковые и металлические. Крепятся с помощью специальных хомутов;

Металлические трубы – используются для монтажа систем водопровода, канализации и газопровода. Для их крепления используются специальные хомуты.
Монтаж всех этих типов труб имеет свои нюансы, которые более подробно рассмотрены ниже. Но для начала следует разобраться в видах монтажных хомутов для труб, так как эти крепления используются наиболее часто.

Хомуты для крепления труб

В зависимости от типа трубы для ее крепления используются разные хомуты. Основные виды монтажных хомутов приведены ниже:

• Пластиковые хомуты – используются для крепления полипропиленовых труб при монтаже канализации и водосточных систем. Представляют собой опору с дюбелем, который монтируется в стену. Для закрепления в нем трубы используется полукруг, который скрепляется с опорой винтовыми соединениями;
• Металлические хомуты – в большей степени предназначены для крепления металлических труб. Иногда применяются для монтажа систем коммуникаций из пластиковых труб. Представляют собой металлическую опору с дюбелем или ударным анкером для крепления в стену. Труба крепится при помощи полукруга на винтовых соединениях. Внутри хомута по внешнему диаметру трубы предусмотрено резиновое кольцо для гашения вибраций и снижения шума.

Помимо хомутов для крепления труб применяются пластиковые опоры или клипсы, а также металлические скобы. О них несколько слов ниже.

Крепление пропиленовых труб к стене

Для крепления полипропиленовых труб используются либо хомуты из пластика или металла, либо специальные клипсы. Если трубы предназначены для водопровода, то они преимущественно крепятся при помощи клипс.
Клипса представляет собой опору из нейлона, которая крепится к стене дюбелем. В клипсу защелкивается труба. При прокладке труб клипсы распределяются по оси водопровода на расстоянии не менее 50см. Для их монтажа предварительно делается разметка на стене. По разметке делаются отверстия. Затем клипсы устанавливаются на свои места, и по них прокладывается труба.
Канализационные трубы крепятся к стенам либо пластиковыми, либо металлическими хомутами. Перед монтажом труб делается разметка на стене, и подготавливаются отверстия на соответствующем расстоянии. Затем крепится основание хомутов. После прокладки трубы, она закрепляется в хомутах резьбовыми соединениями.

Крепление водосточных труб к стене

Для крепления водосточных труб применяются либо металлические, либо пластиковые хомуты. Все зависит от материала самих труб. Сегодня все чаще применяются современные пластиковые трубы, которые продаются с соответствующими хомутами.
Для монтажа водосточной трубы делается разметка в стене. Согласно разметке делаются отверстия с учетом того, что первое отверстие должно быть под водосборником. Далее расстояние между креплениями должно быть не более метра. При этом желательно рассчитывать расстояния между крепежами так, чтобы на каждый погонный метр трубы было не менее двух хомутов. Далее труба крепится аналогично вышеописанному способу.
Для крепления водосточных желобов используются специальные кронштейны. Они крепятся либо к лобовой доске, либо к стропилам при помощи саморезов. При этом также делается разметка с учетом уклона водостока. Уклон должен быть не менее 3 мм на погонный метр желоба.

Крепление металлических труб к стене

Металлические трубы крепятся к стене двумя основными способами – при помощи металлических хомутов или скобами. Второй способ более дешевый, но и менее надежен. Зачастую же металлические трубы крепятся к стене хомутами.
Хомут для металлической трубы выполнен аналогично тому, который используется для монтажа пластиковых труб. Он состоит из опоры, которая монтируется в стену при помощи анкера или дюбеля. Анкер или дюбель конструктивно выполнен вместе с опорой.
Крепление трубы к стене осуществляется полукруглой съемной частью хомута на резьбовых соединениях.

Видео как закрепить металлопластиковые трубы

Материалы для полипропиленовых труб

Перед тем, как крепить полипропиленовые трубы к стене, необходимо выбрать материал, из которого они будут сделаны. Для изготовления данного вида труб используется несколько видов сырья, от выбора которого зависят характеристики готовых изделий.

Производство полипропиленовых труб возможно с использованием следующих материалов:

1. PPH. Данный материал достаточно хрупок при низких температурах, но весьма прочен на изгиб. Используя различные присадки, такому полипропилену можно добавить устойчивость к открытому огню, прозрачность и антистатичность.
2. PPC. Будучи продуктом сополимеризации этилена и пропилена, данный вид сырья позволяет создавать трубы с более высокими показателями механической прочности и гибкости, чем в предыдущем случае.
3. PPB. Такое сырье является блок-сополимером.
4. PPR. Этот материал представляет собой статсополимер.
5. PPRC. Данный сополимер полипропилена позволяет создать легкие и прочные трубы, которые не деформируются даже в том случае, если в них замерзла вода. Этот материал способен работать в диапазоне температуры от -10 до +90 градусов. Кроме того, такой сополимер отличается хорошей сопротивляемостью различным щелочам и кислотам.
6. mPP. Металлоценовый полипропилен имеет достаточно уникальные характеристики, по которым он схож с резиной.

После выбора подходящего варианта остается лишь приобрести необходимое количество труб и приступить к монтажу трубопровода.

Крепление труб при помощи клипс

Один из способов зафиксировать трубопровод на своем месте предполагает крепление с помощью клипс. Такой крепеж полипропиленовых труб очень прост в реализации: для соединения клипс с поверхностью понадобятся лишь саморезы и немного времени. То же самое можно сказать и о демонтаже труб – клипсы позволяют извлечь трубу без каких-либо инструментов.

Помимо простоты, выделяют и другие достоинства крепления при помощи клипс:

1. Клипсы могут работать в довольно широком температурном диапазоне, что дает возможность использовать их для фиксации самых разных трубопроводов.
2. Трубы, зафиксированные клипсами, не могут изогнуться в процессе эксплуатации. Конечно, это возможно только в том случае, если монтаж был выполнен правильно – в частности, нужно должным образом рассчитать шаг установки клипс.
3. Пластиковые клипсы для крепления труб имеют неплохие визуальные характеристики, поэтому необходимости в установке маскирующих коробов или скрытой прокладки трубопровода нет.

Клипсы отлично подходят для фиксации полипропиленовых труб систем водоснабжения и отопления. Устанавливать такие крепления можно на большинстве поверхностей, среди которых – дерево, гипсокартон, кирпич и бетон. При необходимости параллельного расположения трубопроводов можно воспользоваться не только двумя отдельными клипсами, но и двойной клипсой (разумеется, нужно учитывать дистанцию между трубами).

Впрочем, одинарные клипсы легко соединяются друг с другом, поэтому можно создать практически любую конфигурацию. Желательно при покупке клипс выбрать комплект, в котором будут ремешки, повышающие качество крепления трубопровода.

Крепление полипропиленовых труб к стене выполняется по следующему алгоритму:

• Сначала нужно наметить места, в которых будут высверливаться отверстия для креплений;
• В стене перфоратором высверливаются отверстия (прочитайте также: «Как спрятать полипропиленовые трубы в стене – правила монтажа»);
• В подготовленные отверстия вставляются дюбели клипс;
• Трубы устанавливаются в клипсу, которую сначала необходимо расширить, а потом сжать так, чтобы труба плотно зашла в крепление.

Как крепить трубы при помощи хомутов

Еще один способ крепления полипропиленовых труб предполагает использование специальных хомутов. Такие хомуты конструктивно представляют собой болтовую конструкцию из металла или пластика. Конструкция хомутов может включать в себя резиновую прокладку, и свой выбор лучше останавливать именно на таких креплениях – они демонстрируют лучшие шумо- и виброизоляционные качества. Читайте также: «Какой бывает крепеж для трубы к стене – варианты крепления и способы монтажа».

Хомуты позволяют зафиксировать трубопровод двумя способами:

1. Жестким. При помощи хомута можно создать такое крепление, в котором труба будет зафиксирована жестко, поэтому любые смещения трубопровода невозможны. Как правило, жесткое крепление полипропиленовых труб выполняется прямо возле раструба, немного ниже него.
2. Плавающим. Методика крепления труб в данном случае не отличается от предыдущего способа, но хомуты затягиваются не до конца. Обычно такое крепление используется для ГВС и отопительных систем, поскольку они меняются в размерах из-за температурного расширения. Чтобы зафиксировать трубопровод таким способом, необходимо брать хомуты немного большего диаметра, чем сами трубы.

Алгоритм крепления полипропиленовых труб к стене при помощи хомутов выглядит следующим образом:

1. Сначала необходимо разметить на стене точки, в которых будут устанавливаться крепления. Конечно, сначала нужно тщательно рассчитать шаг креплений и расположение трубопровода.
2. Далее в стенах высверливаются отверстия для пластиковых дюбелей. В точках изгиба трубопровода нужно просверлить несколько дополнительных отверстий, причем они должны располагаться хотя бы в 15 см от угла.
3. В отверстия устанавливаются дюбели, а уже в них закручиваются хомуты. В случае металлических хомутов нужно следить за тем, чтобы крепление располагалось строго перпендикулярно трубопроводу.
4. Переднее полукольцо хомута нужно отвести вниз, для чего нужно раскрутить нижний винт.
5. В каждый хомут для полипропиленовых труб устанавливается свой участок трубы, после чего все крепления затягиваются в соответствии с выбранным способом.

Правила крепления

Крепление к стене полипропиленовой трубы горячего водоснабжения должно выполняться хомутами, которые позволят трубе расширяться под воздействием температуры. Для систем, не испытывающих температурных перепадов, этот пункт неактуален.

При фиксации наружных канализационных сетей нужно соблюдать такие требования:

• Для монтажа труб большого диаметра подходят только металлические хомуты;
• Дистанция между точками крепления 50-мм полипропиленовых труб должна быть не больше 40 см, а для 100-мм труб – не больше 80 см;
• При монтаже вертикального стояка необходимо следить за тем, чтобы крепления располагались по одной оси;
• Труба, установленная на креплениях, должна располагаться не ближе 5 мм от стены.

В случае с канализационными системами нужно стараться устанавливать их как можно ближе к стене, чтобы повысить жесткость конструкции.

После того, как монтаж завершен, систему необходимо проверить на работоспособность, для чего она заполняется водой и проверяется на предмет наличия протечек и провисаний трубопровода. Если подобных дефектов нет, то систему можно смело использовать по прямому назначению.

Заключение

Крепление полипропиленовых труб к стене может осуществляться разными способами и элементами. Как правило, в бытовом строительстве используются крепления из пластика, но для широких трубопроводов лучше выбрать металлический фиксатор для полипропиленовых труб. В любом случае, сначала нужно спроектировать систему на бумаге с учетом всех предъявленных к ней требований, а уже потом воплощать проект в жизнь.

Способы фиксации и преимущества креплений

Крепежные элементы для полипропиленовых труб небольшого диаметра выполняются из того же материала и обладают соответствующими физическими характеристиками.Если требуется зафиксировать на стене трубопровод большего сечения, используются металлические изделия.

Существует всего два основных вида креплений – это хомуты и клипсы, обеспечивающие при соблюдении правил установки надежную фиксацию конструкции.

Монтаж с помощью клипс

Полипропиленовые клипсы – оптимальный вариант для монтажа отопительной или водопроводной системы из труб небольшого диаметра. Эти крепежные элементы отличаются термостойкостью и прочностью, а процесс фиксации трубопровода не занимает много времени.

К преимуществам такого типа крепления относятся:

• Не нужно приобретать специальные инструменты. Достаточно иметь перфоратор, шуруповерт или отвертку, молоток и измерительные инструменты (уровень, рулетку).
• Гарантирована прочность системы, без провисаний участков трубы и протечек. Однако этот пункт реализуется только при соблюдении размеров шага между отдельными креплениями.
• Готовая конструкция выглядит эстетично: после окончательной сборки нет надобности скрывать ее.
• Есть возможность установить параллельные, расположенные рядом, трубы при помощи специальной двойной клипсы.
• Трубопровод не только быстро собирается, но и демонтируется моментально. Для этого не нужны инструменты – достаточно просто вынуть трубу из крепления.

Обратите внимание! Для повышения надежности фиксации можно использовать клипсы со специальными ремешками. Они обеспечат дополнительную прочность всей конструкции.

Хомуты для монтажа

Хомут – пластиковая или металлическая конструкция из полуколец с винтовой стяжкой, к поверхности крепится с помощью дюбелей. Эта разновидность крепежа предназначена для труб большого диаметра, так как может выдерживать значительный вес. При монтаже трубопровода возможны два варианта его фиксации хомутами:

• Плавающая, когда при стяжке полуколец между ними и трубой остается небольшой зазор. Неплотное крепление обеспечивает возможность движения, что актуально для отопительных конструкций и горячего водоснабжения. Деформации возникают при расширении или сжатии материала из-за температурных скачков. Диаметр хомута при этом подбирается несколько больший, чем внешнее сечение трубы.
• Жесткая – осуществляется максимально плотным стягиванием полуколец при закручивании болтов. Такое крепление необходимо для исключения подвижности в районе раструбов трубопровода (точки фиксации выполняются ниже).

Обратите внимание! Для труб очень большого диаметра необходимо использовать хомуты, выполненные из металла. Эти конструкции должны быть снабжены резиновыми прокладками для предотвращения шума в случае вибрации.

Варианты крепления к стене

Размещение полипропиленового трубопровода непосредственно на поверхности – простой и довольно быстрый способ монтажа. Используются при этом клипсы для труб небольшого диаметра и хомуты для более массивных, а также минимальный набор инструментов.

Для скрытого крепления потребуется штробить стены, применять дополнительно болгарку, специальные теплоизоляционные материалы и цемент.

Второй вариант более эстетичен и особенно актуален для помещений небольших размеров. К тому же технические характеристики полипропиленовых труб (прочность, термостойкость, долговечность) позволяют без опасений «замуровывать» трубопровод.

И все же только наружная фиксация обеспечивает постоянный доступ ко всем узлам системы, давая возможность изменения ее конфигурации и выполнения ремонта при необходимости. Каждый способ имеет свои особенности, влияющие на итоговый результат.

На каком расстоянии располагать крепления

Расстояние между клипсами или хомутами – определяющий фактор исправного функционирования трубопровода.

Если не соблюдать рекомендации по монтажу и крепить опорные элементы слишком далеко друг от друга, впоследствии конструкции начнут провисать. Это отрицательно влияет как на прочность, так и на пропускную способность системы. Величина шага устанавливает в соответствии с диаметром полипропиленовой трубы и температурными показателями:

Диаметр ПП трубы, мм	Расстояние между креплениями в сантиметрах при определенной температуре
	20⁰С	30⁰С	40⁰С	50⁰С	60⁰С	70⁰С
16	75	70		65		55
20	80	75	70		65	60
25	85			80	75	70
32	100	95		90	85	75
40	110		105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	145	135	130	115
90	165		155	150	145	125
110	185	180	175	165	160	140

Наружное и скрытое крепление: последовательность действий

Еще на этапе составления плана-схемы размещения трубопровода нужно стараться избегать слишком большого количества углов, изгибов и поворотов.

Такие участки склонны к провисанию и требуют дополнительного усиления. Конструкции, которые размещаются в стенах, должны быть максимально монолитными, чтобы снизить риск разгерметизации сварных швов (ремонт в данном случае будет достаточно трудоемким).

Монтаж на клипсы

В минимальный набор инструментов входят дрель или перфоратор (в зависимости от материала стен), шуруповерт либо отвертка для вкручивания саморезов, молоток, а также маркер, рулетка и уровень.

Последовательность выполнения работ следующая:

• Наносится разметка на поверхности, по которым будут проложены трубы. Места крепления клипс отмечаются в соответствии с данными таблицы о расстоянии между точками фиксации.
• Дрелью или перфоратором по меткам проделываются отверстия, в которых с помощью молотка фиксируются дюбели.
• Саморезами прикручиваются к стене клипсы, в которые затем вставляются сваренные трубы.

Это важно! Делать горизонтальную разметку для труб канализации нужно с небольшим уклоном в сторону стока. Это позволит в дальнейшем избежать засоров, а также замерзания системы в неотапливаемых помещениях.

Монтаж на хомуты

Наружное крепление трубопровода при помощи хомутов принципиальных отличий от клипсового способа не имеет.

Вначале делается разметка точек фиксации через рекомендуемые промежутки, затем высверливаются отверстия под дюбели и хомуты до упора прикручиваются к поверхности.

В местах изгиба труб устанавливаются дополнительные крепежные элементы (на расстоянии порядка 15 см от угла).

Затем сваренная конструкция фиксируется в хомутах жестким или плавающим креплением.

Размещение коммуникаций в стенах

Если для прокладки бытового трубопровода используются качественные материалы и соблюдаются технологии, можно скрыть коммуникации в стенах. Устойчивость полипропиленовых труб к химическому и физическому воздействию, их долговечность и надежность – гарантия многолетней эксплуатации систем отопления и водоснабжения без ремонта.

Процесс монтажа скрытых коммуникаций более трудоемкий, чем наружное крепление. Для работы потребуются дополнительные инструменты (болгарка) и материалы: стекловата, гофрированный картон или минеральная вата. Они необходимы для поглощения влаги и обеспечения зазора для труб горячего водоснабжения.

Это важно! При составлении схемы скрытого трубопровода обязательно нужно предусмотреть возможность доступа к вентилям и кранам. Он обеспечивается за счет установки специальных лючков.

Монтажные работы проводятся в следующем порядка:

• На стены наносится разметка в соответствии с планом.
• Болгаркой делаются 2 параллельные штробы по обе стороны линий прокладки труб.
• Перфоратором выполняется углубление в стене между штробами.
• В получившиеся каналы укладываются трубы с соблюдением зазоров и использованием теплоизоляции.
• Конструкция закрывается цементным раствором.

Через некоторое время проводится проверка качества выполненных работ. Для этого система заполняется водой, и если нет подтеканий, можно выполнять чистовую отделку: штукатурить стены, красить их или оклеивать обоями.

Свойства полипропилена, которые нужно учитывать при монтаже труб

Линейное расширение – это способность материала удлиняться при повышении температуры и возвращаться в исходное состояние при остывании. Эта особенность способна значительно уменьшить срок эксплуатации трубопровода, если он начнет провисать под собственным весом без специального крепления для полипропиленовых труб, задача которых предотвращать подобные ситуации.

Линейное расширение зависит от нескольких факторов:

• Насколько велика разница температур при эксплуатации труб. Не малую роль так же играет температура воздуха при их спайке. Так, если проводить монтажные работы, при которых полипропилен разогревают до 260°С при температуре ниже +20°С, то это может в будущем отразиться на качестве всей системы.
• Так же следует учитывать длину трубопровода и способ его фиксации, которое может быть подвижным и неподвижным.

Опора для полипропиленовых труб – это важная часть магистрали, и именно от ее надежности и правильно рассчитанного расстояния элементов зависит, сколько она прослужит.

Назначение клипс

Эти литые держатели для труб выполнены из нейлона, которому не страшны высокие температуры и свойственна устойчивость к механическим воздействиям. Как правило, их выпускают с учетом внешнего диаметра полипропиленовых труб.

Если предстоит одновременная проводка параллельных труб, то следует приобрести двойные нейлоновые клипсы для полипропиленовых труб. Выбирая подобные изделия, следует заранее рассчитать, сколько их потребуется с учетом диаметра и толщины стенок трубопровода и его назначение. Если к стене монтируется горячий водопровод или обогревательный контур, то количество клипс должно соответствовать расстоянию, необходимому, чтобы трубы не провисали под воздействием нагрева теплоносителя. Шаг крепления полипропиленовых труб при помощи клипсы зависит от их диаметра и степени нагрева:

Сечение труб (мм)		Шаг от клипсы к клипсе при нагреве полипропилена (см)
		20°С	30°С	40°С	50°С		60°С	70°С
16	73-75		68-71	68-71		62-64	62-64		55
20	80		70-74	68-71		68-71	62-64		60
25	82-84		82-84	82-84		80-82	72-74		70
32	97-100		92-95	92-95		90	85		75
40	110		110	103		100	92-94		82-84
50	123-124		121	115		110	105		90
63	137-140		130-134	130		122-124	118-122		103-106
75	153-154		150	145		140	135		115
90	165		165	155		150	145		125
110	182-184		181	172-174		171	164		141

Придерживаясь указанных параметров, можно ожидать, что трубопровод проработает долгое время без протечек, провисаний и нарушений.

Применение хомутов

Как правило, этот вид креплений используется при установке труб достаточно большого диаметра, например, в канализационных системах. Хомут для полипропиленовых труб крепится к стене двумя способами:

1. Жесткая фиксация, когда требуется удерживать конструкцию в одном положении. При этом стенки хомута плотно облегают полипропиленовую трубу, что важно при прокладке тяжелых стояков, например.
2. Плавающее крепление, при котором между стенкой хомута трубой остается небольшой зазор. Такой подход необходим при установке контуров горячего водоснабжения и отопления. Оставшееся расстояние заполняется полипропиленом при его нагреве.

Хомуты могут быть изготовлены либо из металла, либо из полимера, но и те, и другие оснащены дюбелем и шпильками.

Первые выпускаются в двух вариантах:

• С одиночным креплением имеют форму «с».
• Двойное крепление «о» – образное.

Принципиальной разницы между этими зажимами нет, так как принцип их фиксации одинаков, поэтому выбирать нужно тот, что удобнее будет монтировать в каждом определенном месте трубопровода.

Пластиковый (полимерный) фиксатор для полипропиленовых труб устойчив к коррозии, обходится дешевле металлического аналога и долговечен, как и трубы из полипропилена. Они бывают:

• Цельные, потому лишенные возможности регулировки и, выбирая их, следует ориентироваться на точный внешний диаметр труб.
• Двойные или полукруглые (образуют круг при сцепке двух полукруглых половинок хомута) наиболее востребованы, так как их можно подгонять под размер трубы, что удобно, когда трубопровод состоит из водоводов разного диаметра.

Остановив свой выбор на пластиковом хомуте, предпочтение следует отдать виду с двумя крепежными элементами, которые равномерно распределят нагрузку, получаемую от трубы. В противном случае, выбрав хомуты с одним зажимом, при большой длине магистрали есть угроза того, что трубы провиснут.

Крепление труб

Крепеж полипропиленовых труб к стене осуществляется при помощи дюбелей на заранее рассчитанном расстоянии с учетом линейного расширения труб. Если предстоит работать своими руками, то для монтажа контура потребуются инструменты:

• Специальные ножницы для резки труб.
• Торцеватель, если они армированные алюминием.
• Сварочное устройство для полипропилена.
• Рулетка, фиксаторы и фитинги.

После того, как клипсы или хомуты закреплены на стене с учетом расстояния между ними, в них вставляются трубы, и производится спайка трубопровода.

Если проводится крепление полипропиленовых труб к стене из бетона, то для установки фиксаторов потребуется перфоратор, саморез и дюбель. В том случаи, если стена деревянная, то нужен шуруповерт.

Иногда интерьер помещения требует прокладки труб в стене. Сделать подобную работу самостоятельно несколько сложнее, но при наличии нужных инструментов она выполнима.

• болгарка;
• перфоратор;
• рулетка;
• трубы и фитинги к ним;
• паяльник для сварки;
• раствор для заделки стен и шпатель.

Систему из пластиковых труб нужно собрать при помощи фитингов или муфт и сварочного устройства заранее. Нанести на стене маркером места, где будет проходить штроба. При помощи болгарки или перфоратора по нанесенным меткам сделать углубление. Очистить штробу от мусора, вставить в нее подготовленный трубопровод, произвести последние соединения и закрыть углубление раствором. Проверять качество монтажа можно только после полного высыхания раствора.

Расстояние между опорами

Не зависимо от того, используется подвижная или неподвижная опора для полипропиленовых труб, их следует устанавливать на определенном расстоянии друг от друга, чтобы в будущем не вызвать провисания системы из-за разницы температур. Так при нагреве воздуха в помещении или на улице до +20°С и температуре теплоносителя +60°С, разница составляет +40°С. Если труба имеет продолжительность 5 м, то при подобной разнице ее линейное расширение составит 2.5 см, что может вызвать ее деформацию и провисание без хомутов или других видов опор.

Расстояние между хомутами при монтаже полипропиленовых труб, которое приведено в таблице ниже, показано на примере трубы с маркировкой PN 20.

Сечение (мм)		Шаг между хомутами при нагревании (см)
		20°С	30°С	40°С	50°С		60°С	80°С
16	90		85	85		80	80		65
20	95		90	85		85	80		70
25	100		100	100		95	90		85
32	120		115	115		110	100		90

Монтаж труб из полипропилена нельзя проводить без укладки их в хомуты или клипсы. Выбор фиксатора напрямую зависит от размера и длины труб и места их монтажа. Для крепления бытовых коммуникаций подойдут опоры из пластика, тогда как при укладке труб большого размера с последующей эксплуатацией их под большим давлением потребуются фиксаторы из металла.

Виды материалов для производства труб из полипропилена

Приняв решение использовать для создания трубопровода изделия из полипропилена, необходимо сделать их правильный выбор. В качестве сырья современная промышленность использует следующие виды данного материала.

1. PPH. Это ˗ гомополимер полипропилена. Его хрупкость при низкой температуре полностью нивелируется прочностью на изгиб. С помощью различных добавок PPH – полипропилену можно придать огнестойкость, прозрачность и антистатичность.
2. PPC. Получается данный материал в результате реакции сополимеризации этилена и пропилена. По сравнению с PPH˗ полипропиленом он характеризуется повышенной прочностью и эластичностью.
3. PPB. Блок-сополимер.
4. PPR. Статсополимер.
5. PPRC (random copolymer). Сополимер полипропилена. Лёгкий и прочный материал. Не разрушается при замерзании воды. Способен работать в широком температурном диапазоне -10˚С≤ T˚≤ +90˚С. Характеризуется устойчивостью к щелочам и кислотам.
6. mPP. Металлоценовый полипропилен. Может иметь свойства, схожие с резиной.

В торговой сети можно без труда найти полипропиленовые трубы, изготовленные из всех вышеуказанных материалов. А купив подходящий вариант, можно приступать к прокладке трубопровода.

Рынок предлагает массу разновидностей труб из полипропилена

Способы монтажа и элементы для крепления труб

Для закрепления трубы к стене чаще всего используются пластиковые элементы. Если диаметр труб большой, то применяют и металлический крепеж.

Основным достоинством такого крепления для полипропиленовых труб является лёгкость процесса установки: фиксация к поверхностям выполняется с помощью саморезов. К другим преимуществам использования клипс эксперты относят:

• благодаря способности работать в широком диапазоне температур, с их помощью можно фиксировать трубопроводы различного предназначения;
• исключение рисков искривлений трубопроводов при правильном креплении полипропиленовых труб к стене. Расстояние между крепёжными элементами – вот основной момент, которому следует уделить особое внимание;
• эстетически привлекательный внешний вид клипс позволяет создавать трубопроводы без сокрытия на завершающем этапе.

Если есть необходимость отсоединить трубу, с клипсой это сделать очень просто и никакие инструменты не понадобятся.

Клипсы крепятся к стене дюбелями и надежно держат трубы

Такие элементы чаще всего используются в качестве крепежа для полипропиленовых труб водопровода и отопления. Их инсталляция может быть реализована на поверхности из древесины, гипсокартона, кирпича и бетона. Для фиксации двух параллельных трубопроводов существуют следующие варианты: использование двух одинарных или одной двойной клипсы. При этом надо исходить из предполагаемого расстояния между линиями.

Начинающие мастера смогут получить представление об оптимальном значении расстояния между трубами из представленной ниже таблицы.

Таблица 1

Диаметр трубы, миллиметры	Расстояние при определённой температуре, сантиметры
	+20˚С	+40˚С	+60˚С	+70˚С
16	75	70	65	55
25	85	85	75	70
40	110	105	95	85
75	155	150	130	115
110	185	175	160	140

Одинарные клипсы легко соединять между собой без применения инструментов. Это удобно, если нужно закрепить две или более трубы рядом.

Полезная информация. В качестве дополнительного аксессуара, в комплект поставки клипс могут входить специальные ремешки. Их использование предотвратит непреднамеренное выскакивание зажатой трубы из закреплённой опоры.

Выполнение работ по креплению полипропиленовых труб к стене включает следующие этапы:

1. Разметка мест сверлений под клипсы.
2. Сверление отверстий с помощью перфоратора.
3. Пластиковые дюбели клипс вставляются в отверстия, после чего те прижимаются к стене.
4. Труба вставляется в клипсу, которая вначале расширяется, а затем сжимается, плотно обхватывая при этом элемент коммуникации.

Монтаж с помощью хомутов

Для крепления труб из полипропилена могут с успехом использоваться также хомуты. Они представляют собой металлическую или пластиковую конструкцию, соединяемую болтами. С помощью хомутов осуществляются следующие виды креплений:

• жёсткое. Места, в которых хомуты полностью затягивают монтируемые трубы, называются точками жёсткой фиксации. Результат их работы – полное отсутствие смещения трубопровода. Жёсткое крепление канализационных труб принято выполнять в непосредственной близости от раструба и ниже его;
• плавающее. Для создания креплений данного типа используются те же хомуты, но в этом случае их не затягивают полностью. Такая методика актуальна для трубопроводов горячего водоснабжения и отопления, геометрические размеры которых могут изменяться в зависимости от температурных колебаний. Для этого необходимо выбирать хомут, диаметр которого больше аналогичного параметра трубы.

Выбрать можно хомут с резиновой прокладкой или без таковой. Но для шумо- и виброизоляции все же предпочтительнее покупать с наличием этого элемента.

Для крепления труб канализации чаще используют металлические хомуты

Расстояния между плавающими креплениями на горизонтальном трубопроводе водоснабжения, изготовленном из PPR-полипропилена, в зависимости от наружного диаметра труб указаны в таблице №2.

Таблица 2

D нар. трубопровода, мм.	Трубопровод горячей воды	Трубопровод холодной воды
16	500	500
20	550	600
25	650	750
32	750	900
40	850	1050
50	1000	1200
63	1150	1400
75	1250	1500
90	1400	1600
110	1700	1500

Создавая систему наружной канализации, руководствоваться необходимо следующими требованиями:

• монтировать трубы большого диаметра можно с использованием только металлических хомутов. Эксперты рекомендуют приобретать элементы сопряжения одной марки от одного производителя;
• расстояние между креплениями труб из полипропилена диаметром до 50 мм не должно превышать 400 мм. Для труб диаметром от 100 мм этот показатель равен 800 мм. Данное требование относится к наборным канализационным системам;
• особое внимание следует уделить соосности крепления для стояков;
• удалённость трубы от стены должна быть минимум 5 мм.

Стоит учесть и такой момент: для жёсткости системы отведения бытовых стоков очень важно, чтобы расстояние между трубой лежака и стеной было минимальным.

Крепить трубу хомутом нужно, соблюдая некоторые правила

Крепление полипропиленовых труб систем горячего и холодного водоснабжения с помощью хомутов предполагает такую последовательность действий:

1. Нанесение на стену меток фиксации. Определить их вы можете с помощью данных из приведённых выше таблиц.
2. Сверление перфоратором отверстий под пластиковые дюбели. В местах, где трубы изгибаются, необходимо установить дополнительные хомуты. Их удалённость от угла должна быть порядка 150 миллиметров.
3. Вставка дюбелей с последующим вкручиванием хомутов до упора. Если используется стальной хомут, ориентирован он должен быть перпендикулярно самой трубе.
4. Нижний винт, который соединяет полукольца хомута, освобождается, после чего переднее полукольцо отводится вниз.
5. Укладка трубы в хомуты. Её надёжная фиксация осуществляется путём стягивания полуколец винтами.

Чтобы закрепить трубопровод горячего водоснабжения, следует приобретать хомуты, не препятствующие увеличению в объёме полипропилена под действием высокой температуры. Для системы наружной канализации это требование неактуально.

Независимо от используемого крепежа для полипропиленовых труб, на завершающем этапе следует протестировать работу системы. Для этого заполните трубы водой и поверьте, не наблюдаются ли провисания и протечки. Убедившись в их отсутствии, сдавайте созданную своими руками коммуникацию в эксплуатацию.
