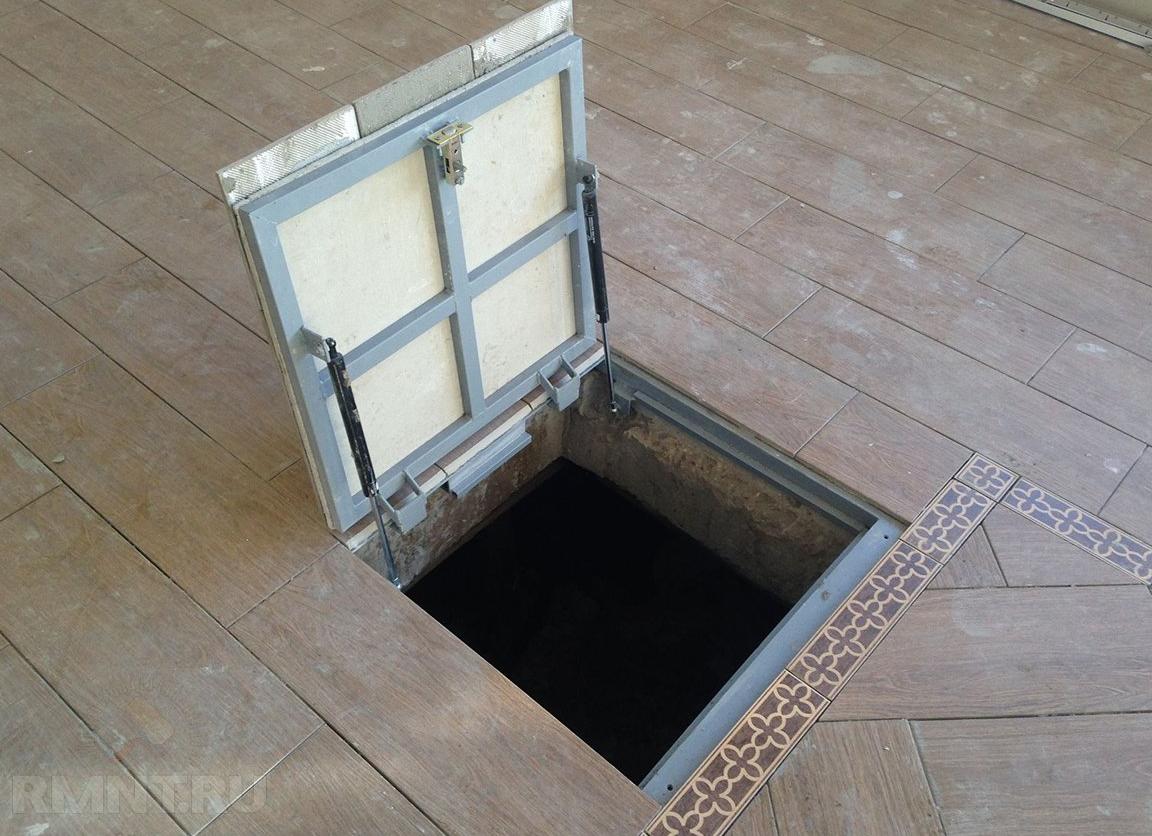

Крышка для погреба

Принципы устройства люка

Преимущества подвала неоспоримы. Он не только играет роль подсобного помещения и увеличивает площадь дома, но и позволяет всегда иметь тёплый и сухой пол на первом этаже. Единственный минус подвала – высокая стоимость строительства. Нередко затраты на устройство подземного помещения составляют четверть от всей суммы, затраченной на строительство дома. Поэтому неудивительно, что многие хозяева пытаются сэкономить и сделать часть работ самостоятельно.

Место для люка стоит выбирать с учетом того, чтобы крышка открывалась не задевая мебель и не мешая ходить.

Напольные люки являются одним из пунктов бюджета, на которых можно хорошо сэкономить. Это связано с тем, что материалы для люка, например, петли и доски, стоят относительно недорого, а всю необходимую работу можно сделать своими руками. Кроме того, люк или ляда не испортит облик вашего дома. Крышка для входа в подвал будет удобно размещена на полу, гармонично сочетаясь с окружающим пространством.

Для того чтобы работа прошла успешно, необходимо заранее продумать все детали. Особенно когда строительство проводится своими руками.

Перед тем как начинать, вам необходимо сделать чертеж и определить:

• место, где будет расположен люк или ляда, с учетом того, что открытая крышка не должна задевать мебель или вещи на полу;
• оптимальные размеры (минимальный размер внутреннего проёма составляет 75 на 75 см);
• подходящий материал, который одновременно сделает конструкцию прочной и не слишком тяжёлой;
• способы обеспечения герметичности и теплоизоляции;

Пример чертежа, показывающего особенности конструкции люка и принцип его монтажа.

Для удобства использования напольные люки часто оснащают системой плавного открытия и закрытия, а также фиксирующим устройством. О последней функции стоит задуматься тем, в чьём доме есть животные и маленькие дети.

Хорошим способом ограничения доступа в подвал является электропривод. Он позволяет превратить помещение в настоящий сейф. Конструкция этого механизма непроста и зависит от особенностей крышки люка и самого подвала.

Выбор материалов для люка во многом зависит от материала дома в целом и пола в частности. Так, в деревянных домах обычно делают напольные люки из досок и листов фанеры. Материал вырезается по размерам, которые показывает чертеж, детали строгаются, обрабатываются олифой и антисептиком. Это помогает избежать развития грибка. Все эти процедуры необходимо сделать за несколько дней до начала строительства, чтобы доски успели полностью высохнуть.

Металлическая конструкция

Изготовление более надежного металлического люка потребует следующих материалов и инструментов:

• листы стали толщиной 3-4 и 0,5-1 мм;
• уголок 40-50 мм;
• дверные петли;
• пенопласт;
• уплотнитель (желательно из резины);
• грунтовка;
• отрезные круги и болгарка;
• аппарат для сварки, электроды;
• саморезы;
• дрель и комплект свёрл.

Элементы конструкции металлического люка с утепленной крышкой и газовыми амортизаторами.

Строительство всегда начинается с разработки чертежа. Работа проводится по следующему плану:

1. Подготовка заготовок.
2. Сооружение опоры, которую крепят к настилу.
3. Распил половых досок. Необходимо оставлять зазор в 0,5 см по всему периметру будущей крышки.
4. Соединение заготовок поперечными брусками. В это же время устанавливают петли.
5. Обработка кромки щита продольными рейками.
6. Закладка минеральной ваты или другого утеплителя в обрешётку.
7. Закрытие утеплителя.
8. Внешняя отделка люка. Обычно для этого применяют тот материал, из которого выполнен пол. В некоторых случаях принимается решение об использовании материалов, которые являются контрастными по цвету и фактуре. Такой выбор может стать интересным дизайнерским решением.
9. Установка крышки на петли и монтаж ручки.

Рассмотрим эти этапы немного подробнее.

Если у вас есть все необходимые материалы и болгарка, вы можете сделать заготовки своими руками. Также можно воспользоваться услугами металлобазы или мастерской, заказав все нужные детали по индивидуальным размерам.

Учитывайте, что лист стали должен превышать размеры лаза, чтобы немного перекрывать его. Уголки следует разместить в 5-10 мм от края. По центру конструкции добавляют 1-2 ребра жёсткости. Подготовленные детали сваривают, не делая пропусков. Готовая крышка должна быть зачищена и загрунтована. Во все внутренние пустоты нужно поместить минеральную вату или пенопласт, который в дальнейшем закроется тонким железным листом или фанерой. Монтаж собранного люка на петли проводится с помощью анкеров.

Завершающим этапом становится крепление уплотнителя. Он выполняет сразу две функции – защищает напольные конструкции и служит дополнительным слоем изоляции.

Обеспечение плавного хода и ручки

Для люка можно использовать дверные петли. Они прекрасно справятся с нагрузкой от лёгкой крышки. Однако, когда напольные люки выполняются из металла, стоит задуматься о более надёжных вариантах. Обычные петли могут оказаться слишком слабыми.

Плавный ход и фиксация крышки делают напольные люки более удобными в эксплуатации. Кроме того, они нередко помогают избежать травм. Если вы решили установить такой механизм, воспользуйтесь одним из следующих способов. Помните о том, что во время монтажа крышка люка должна быть открыта.

1. Воспользуйтесь пружинными петлями от капота машины. Этот вариант идеален для лёгкой металлической или деревянной крышки.
2. Газовые амортизаторы пригодятся в том случае, если крышка люка выполнена из тяжёлого материала. В продаже можно найти амортизаторы различной мощности, подходящие для самых разнообразных люков.

Все необходимые параметры можно узнать, рассчитав вес конструкции. Точки крепления следует отметить так, чтобы полностью разгруженный механизм позволял крышке открываться перпендикулярно.

Ручка крышки люка обычно делается потайной или складывающейся. Существует ещё один вариант – необычное устройство, представляющее собой углублённую чашу. Её нужно врезать в поверхность люка. Также можно использовать съёмную ручку. Она поможет предотвратить случайное открытие крышки маленькими детьми. Если вы собираетесь сделать всё своими руками, выбирайте более простой вариант, который не предполагает сложных работ с металлом.

Электропривод

Электропривод является лучшим выбором для тех, кто хочет ограничить доступ в подвал для посторонних. С помощью него ляда не сможет быть открыта без вашего ведома.

Электропривод.

Есть несколько способов установки электропривода. Далее будет описан наиболее простой из них.

Упрощённый вариант

Вам понадобится:

• электродвигатель;
• трубы, выполненные из дюралюминия;
• стальные листы;
• болгарка, приспособленная для резки металла;
• аппарат для сварки;
• электрокабель;
• трехпозиционный переключатель;
• источник электрического тока.

Монтаж конструкции проводится на крышку люка. Рекомендуется не устанавливать люк на 90 градусов, а оставить немного места для обратного хода.

Электрический механизм действует предельно просто – вы подаёте сигнал двигателю с помощью пульта, начинается вращение и конструкция приходит в движение. Крышка поднимется вверх благодаря специальному стержню. Закрытие люка также происходит с помощью пульта.

Создание выдвижного механизма

Если у вас есть некоторый опыт в строительстве, вы можете оборудовать напольные люки выдвижным механизмом. Подготовьте:

• листы стали толщиной 5 мм;
• металлические ролики;
• стержни из стали;
• 2 электрических двигателя;
• трёхпозиционный переключатель;
• электрокабель;
• источник тока.

Хотя эта конструкция сложнее предыдущей, все временные затраты окупаются возможностью обезопасить подвал от посторонних. Вся система помещается под полом и не занимает много места.

Таким образом, напольные люки являются удобным способом организации входа в подвальное помещение. Главными требованиями, которым должен отвечать люк или ляда, считаются удобство и безопасность использования. При наличии необходимых материалов и оборудования вы сможете провести всю работу своими руками.

Создание конструкции крышки для погреба

Конструирование крышки для погреба – ответственная миссия, и для ее успешного выполнения вам необходимо учитывать следующие факторы:

• размер люка;
• его расположение.

Если сделать вход чересчур маленьким – вам будет неудобно спускаться в погреб, и вы не сможете перемещать в него габаритные вещи. Слишком большой проход будет занимать много места, и крышка на погреб будет тяжелой и громоздкой. Строгих размеров не существует, и каждый хозяин подбирает оптимальную величину под свои габариты. Фирмы, занимающиеся производством таких изделий, обычно делают стандартные люки размером 70 на 70 сантиметров. Не стоит забывать о том, что вы будет спускаться и подниматься не с пустыми руками.

Расположение тоже имеет немаловажное влияние на общий вид конструкции. Не стоит делать вход близко от входных дверей или в местах, где часто ходят. Вход в погреб, размещенный в углу помещения, не самое лучшее решение. Необходимо подобрать место так, чтобы крышка для подвала не цепляла окружающие предметы и стены помещения.

Учитывая все нюансы помещения, вы можете выбрать одно из следующих конструктивных решений:

1. Съемная крышка. Самый дешевый и простой вариант. От вас потребуется сделать дверцу строго по размерам и озаботиться удобными ручками для ее открывания.
2. Раздвижные дверцы. Чаще используются в тех случаях, когда вход в подвал расположен на улице, а не в доме. Это обуславливается тем, что подобные конструкции занимают много места.
3. Распашные конструкции. Имеют более сложную конструкцию, чем у съемных аналогов, однако также широко применяются при строительстве погребов. Изготавливаются по тем же принципам, что и обычные двери.

Предварительные действия

Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:

1. По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
2. Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
3. Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.

При планировании размеров крышки не забудьте учесть наличие уплотнителя и прочих элементов конструкции. Это необходимо, чтобы люк находился в одной плоскости с полом и не выступал за ее пределы.

Изготовление заглушки

После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:

1. Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
2. Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
3. Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
4. Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
5. Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
6. Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.

Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.

Установка петель

Выбираем петли для крышки погреба:

1. Накладные петли. Самый дешевый и простой вариант.
2. Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
3. Пантографы.
4. Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
5. Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

1. Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
2. Амортизаторы необходимой величины.
3. Крепежи.
4. Замок на люк.

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

1. Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
2. Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
3. Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

Выбор материалов для крышки

Выбор материала во многом зависит от того, из чего сделано само помещение и какие материалы использовались во время его ремонта. В комнате, где преобладают деревянные конструкции или пол покрыт ламинатом, лучшим вариантом будет сделать люк из дерева. Если на полу лежит плитка, тогда вам больше подойдет металлический люк, который можно залить бетоном и замаскировать плиткой.

Существуют варианты, когда крышка изготавливается из пластика, но это не самый лучший выход. Пластик слишком хрупкий, и его использование в качестве основы может привести к печальным последствиям.

Давайте остановимся на деревянных и металлических конструкциях и разберемся в достоинствах и недостатках каждой более подробно.

Металлическая крышка

Крышки из металла обладают следующими преимуществами:

• надежность конструкции;
• долговечность.

К недостаткам можно отнести:

1. Металлические конструкции тяжелее деревянных. Выходом из ситуации может стать использование алюминия в качестве основного материала. Это снизит вес крышки в несколько раз.
2. Металлический люк обойдется хозяину дороже деревянного.
3. Сложнее сделать собственными руками.

Деревянная крышка

Отличный выбор для тех домовладельцев, которые используют в качестве напольного покрытия дерево. Это не только облегчит маскировку люка, но и сделает его сооружение более простой задачей. Деревянные люки имеют следующие преимущества:

• легко изготовить;
• намного легче металлических;
• проще обрабатывать и подгонять под необходимые размеры;
• низкая стоимость материалов.

Минусы:

1. Нужно обрабатывать дерево специальными веществами, предотвращающими процесс гниения и появления плесени.
2. Со временем дерево теряет свои свойства, и люк придется переделывать.

Крышка своими руками

Если вы не желаете покупать готовые крышки в магазине и платить за их установку, сделайте их сами. Для создания деревянной крышки своими руками нужно:

1. Подготовить следующие материалы: доски и рейки, лист фанеры, термоизоляцию, петли, ручку и шурупы.
2. Подготовить доски и рейки, обрезав их на заготовки необходимого размера.
3. Покрываем готовые детали антисептиком.
4. Собираем каркас крышки. Для этого на фанеру крепим обрешетку из брусьев.
5. Следующим слоем идет термоизоляционный материал.
6. Поверх обрешетки ложится финальный слой из досок.

Металлические крышки делаются следующим образом:

1. Подготовка необходимых материалов: металлический лист, уголок из металла, петли, уплотнители, доводчики, ручки и инструмент для сборки.
2. Из листа металла вырезается заготовка нужных размеров.
3. На внутреннюю сторону листа крепятся ребра жесткости и стальной уголок.
4. Утепление каркаса крышки термоизоляционным материалом.
5. Укладка финального слоя, который представляет собой металлический лист толщиной не более 1 мм.

Если в качестве материала используется не алюминий, металл необходимо обработать антикоррозийным веществом.

Сообщества ›
Гаражные дела ›
Блог ›
Делаю из гаража ГАРАЖ — Часть 17 — Лаз в подвал и водохранилище

Доброго всем вечера!
Решил подкинул вам чтива на ночь глядя))
После предыдущей части, когда доделал проём ямы, решил воплотить в жизнь давнишнее желание облагородить сам лаз в подвал. Сначала выбрал досочки поровнее из того что были. «Сшил» их саморезами с торцов. Получилась панель из пяти досок, шире подумал будет много для одного щита. Усилил их с обратной стороны железными пластинами и тут началось самое интересное — создание механизма.
Хотел чтобы щит не поднимался вверх, иначе при запаркованной машине будет мешаться бампер, но и сделать хотелось довольно глубокий лаз. С примерной конструкцией определился, осталось её в жизнь. Прилепил для начала уголки для направляющих.

И соответственно саму направляющую

Отодвигаться щит будет максимально, пока не упрется уголками в доски

Самым мучительным был поиск центра дуги, по которой двигается направляющая…можно увидеть изрисованную плиту в месте крепления)))

Закрепил направляющие на анкер-болты под гайку, т.к. им удобней всего было выставить вылет от стенки.
В общем «настроил» направляющие так, как было задумано создателем)) Надо было сделать еще ручку, чтобы отодвигать щит. Нашел подходящую железяку. Сначала прилепил её сверху, но понял, что не пойдёт, т.к. её постоянно буду ходить и пинать, в итоге когда-нибудь и оторву))
Обвёл труп))

И сделал углубление под железку. А так как она теперь заподлицо с досками, то зацепить её стало проблематично. Также вырезал углубление для подхвата.

И закрепил железной пластинкой, т.к. родное пластиковое крепление, с которым шла эта железка, не внушала доверие. Теперь только с корнями её вырвать можно.

Провёл n-количество испытаний и понял, что всё хорошо, но скользит щит по доскам не очень, да и цепляет периодически крайнюю доску, которая смещаясь, не даёт щиту лечь на место. Прикупил маленькие ролики и прикрутил их с противоположного края от крепления направляющих. А крайнюю доску пришурупил к уголку-раме проёма, на котором доски лежат.

После внеочередных испытаний было решено добавить досок, т.к. пяти в длину было достаточно, но для более свободного погружения в недры подвала мало. Примерился и приделал еще две доски, но посадил их на петли, обыграв тем самым возможность для лучшей вентиляции подвала. Чтобы к примеру не отодвигать весь щит и потом случайно не нырнуть в получившееся отверстие, а откинув две доски не уменьшать площадь пола.

И вновь испытания))) Понял одно — цеплять эти две доски крайне не удобно, поэтому вырезал подхват. Стало намного сподручней.

В общем-то и всё. Можно патентовать))) Все поставленные задачи выполнил, а именно:
1) быстрое и лёгкое открытие лаза в подвал, т.к. тесть с тёщей, которым далеко за двадцать, а пыжиться им приходилось от души со старым щитом
2) дополнительное вентиляционное отверстие
3) максимально компактное состояние при открытом лазе, чтобы при припаркованном авто, оно же и не мешало открытию лаза
4) поручни для входа и выхода из подвала, опять же в беспокойстве о теще с тестем, будет показано на видео
5) ну и конечно сам процесс созидания!
Ну и для зрелищности и понимания конструкции заснял видяшку
p.s. подбор музыкального сопровождения абсолютно случайный)))

Продолжим-с.
«Водохранилище»…что бы вы могли подумать? Какие ассоциации могли придти к вам в голову? Особенно применительно гаража)) А проще то и некуда!
Набрал я во времена, когда дядька отстраивал дом, канистр от огнебио-пропитки. Они хоть и складируются друг на друга в специально сделанные формовки, но ставить более трех в высоту крайне опасно))) А их у меня восемь штук, по десять литров. Так как я наконец-то обшил с нижней части верхнюю полку

, то решил что пора заняться местом хранения этих самых канистр. Закупился уголками и приступил к делу.

Саму полку сделал из двух слоёв ОСП-плиты, склеенными друг с другом плиточным клеем. Получается довольно таки жёсткая конструкция, в добавок еще и влагостойкая, что немаловажно!

По длине полки сшил в некоторых местах ОСП-плиту болтиками для большей жесткости, а чтобы снизу в глаза не бросались гайки с кончиками болтов, прикупил колпачковые гайки, теперь фен-шуй на высоте!

И в завершении добавил стенки, чтобы при запихивании канистр в центре, крайние не вываливались.

Благодарю за внимание, на этом сегодня всё.
