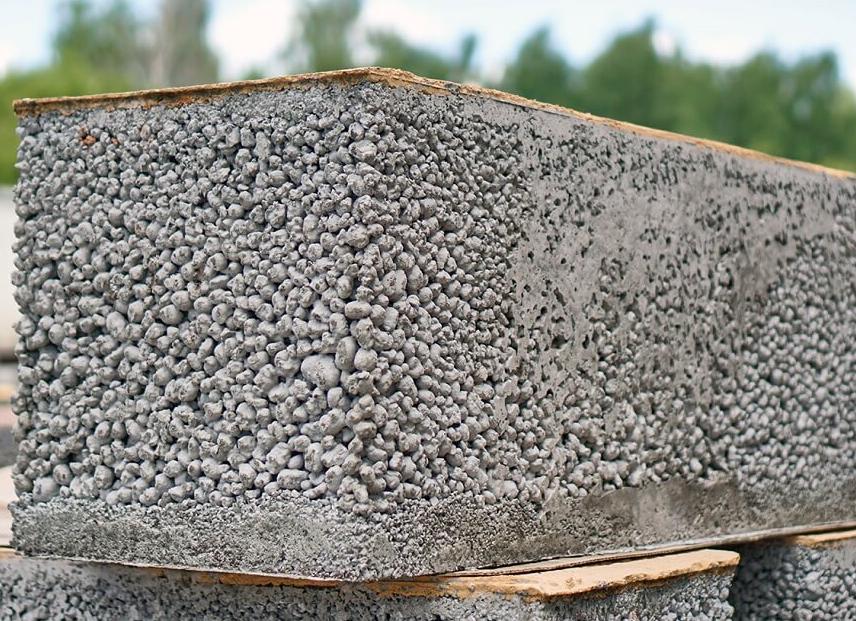

Легкий бетон

Содержание

18.Легкие бетоны: разновидности, свойства, применение.

Легкими бетонами называют все виды бетонов, имеющие среднюю плотность в воздушно-сухом состоянии от 200 до 2000 кг/м3. Главные требования, предъявляемые к легкому бетону, — заданная средняя плотность, необходимая прочность к определенному сроку твердения и долговечность (стойкость). Характерными особенностями легкого бетона являются его пониженные средняя плотность и теплопроводность.

Для приготовления легких бетонов применяют портландцемент, быстротвердеющий портландцемент и шлакопортландцемент.

В качестве заполнителей для легких бетонов используют природные и искусственные сыпучие пористые материалы с насыпной плотностью не более 1200 кг/м3 при крупности зерен до 5 мм (песок) и не более 1000 кг/м3 при крупности зерен 5…40 мм (щебень, гравий).

По происхождению пористые неорганические заполнители делят на три группы: природные, искусственные (специально изготовляемые) и заполнители из отходов промышленности.

Природные пористые заполнители изготовляют дроблением и рассевом легких горных пород (пемзы, вулканических шлаков и туфов, пористых известняков, известняков-ракушечников, известняковых туфов и др).

Искусственные пористые заполнители получают из отходов промышленности или путем термической обработки силикатного сырья, подвергнутых рассеву или дроблению и рассеву.

Легкие бетоны классифицируют по различным признакам: основному назначению, виду вяжущего, заполнителя, структуре.

По назначению легкие бетоны подразделяют на два вида: конструкционные, включая конструкционно-теплоизоляционные, и теплоизоляционные и др.

По виду вяжущего легкие бетоны могут быть на основе цементных, известковых, шлаковых, гипсовых, полимерных, обжиговых и других вяжущих, обладающих специальными свойствами.

По виду крупного пористого заполнителя установлены следующие виды легких бетонов: керамзитобетон, шунгизитобетон, аглопоритобетон, шлакопемзобетон, перлитобетон, бетон на шебне из пористых горных пород, вермикулитобетон, шлакобетон (бетон на топливном или пористом отвальном металлургическом шлаке), бетоны на аглопоритовом или зольном гравии.

По структуре легкие бетоны подразделяют на плотные, поризованные и крупнопористые.

Легкие бетоны на пористых заполнителях имеют меньшую плотность, чем плотные, небольшую прочность, зачастую ниже заданного класса бетона, обладают сильно развитой и шероховатой поверхностью.

В зависимости от заполнителя, плотного или пористого, резко меняются водопотребность и водосодержание бетонной смеси, меняются и основные свойства легкого бетона. Одним из решающих факторов, от которых зависит прочность легкого бетона, является расход воды. При увеличении количества воды до оптимального прочность бетона растет. Оптимальный расход воды в легких бетонах соответствует наибольшей плотности смеси, уложенной в заданных условиях, и устанавливается по наибольшей прочности бетона или же по наибольшей плотности уплотненной смеси. Если же количество воды превышает оптимальное для данной смеси, то плотность цементного камня уменьшается, а с ним уменьшается и прочность бетона. Для легкого бетона оптимальный расход воды можно установить по наибольшей плотности уплотненной бетонной смеси или наименьшему выходу бетона.

Оптимальное количество воды для приготовления легких бетонов зависит главным образом от водопотребности заполнителя и вяжущего, интенсивности уплотнения смеси и состава бетона. Водопотребность заполнителя определяется зерновым составом и пористостью, и обычно чем она больше, тем больше суммарная поверхность и открытая пористость его зерен.

Отсос воды из цементного теста или раствора пористыми заполнителями в период приготовления и укладки бетонной смеси; вызывает относительно быстрое ее загустевание, что делает смесь жесткой и трудноукладываемой. Это специфическое свойство усиливается и шероховатой, развитой поверхностью пористого заполнителя. Для повышения подвижности смеси необходимо вводить в нее большее количество воды, чем в обычные (тяжелые) бетоны.

Плотность и прочность легкого бетона зависят главным образом: от насыпной плотности и зернового состава заполнителя, расхода вяжущего и воды, а также от метода уплотнения легкобетонной смеси. По качеству пористого заполнителя можно ориентировочно судить, какая прочность легкого бетона может быть получена.

В строительной практике ограждающие и несущие конструкции получают из относительно плотных легких бетонов значительной прочности (2,5… 10 МПа). Снижение плотности достигается тщательным подбором зернового состава пористого заполнителя, а также наименьшим расходом вяжущего для бетона заданной прочности, т. е. максимальным заполнением объема бетона пористым заполнителем, так как заполнитель легче цементного камня. При этом важно правильное соотношение крупных и мелких фракций заполнителя. Для разных видов заполнителей будет свой оптимальный зерновой состав. Оптимальное содержание мелких фракций соответствует наименьшей плотности бетона и наименьшему расходу цемента. Однако с увеличением количества мелких фракций заполнителя сверх оптимального растет плотность бетона и ухудшается удобоукладываемость смеси. Оптимальный зерновой состав заполнителя подбирают опытным путем.

Для снижения плотности бетона без уменьшения его прочности целесообразно применять высокоактивные вяжущие вещества.

Особенностью легких бетонов является то, что их прочность зависит не только от качества цемента, но и его количества. С увеличением расхода цемента растут прочность и плотность бетона. Это связано с тем, что с увеличением количества цементного теста легкобетонные смеси лучше уплотняются, а также возрастает содержание в бетоне наиболее прочного и тяжелого компонента — цементного камня.

Теплоизоляционные свойства легких бетонов зависят от степени их пористости и характера пор. В легком бетоне тепло передается через твердый остов и через воздушные пространства, заполняющие поры, а также в результате конвекционного движения воздуха в замкнутом объеме. Поэтому чем меньше объем пор, тем меньше подвижность воздуха в бетоне и лучшими теплоизолирующими свойствами обладает бетон.

Легкие бетоны в силу своей высокой пористости менее морозостойки, чем тяжелые, но достаточно морозостойки для применения в стеновых и других конструкциях зданий и сооружений. Хорошую морозостойкость легких бетонов можно получить, применяя искусственные пористые заполнители, обладающие низким водопоглощением, например, керамзит, а также путем поризации цементного камня. Повышают морозостойкость легких бетонов также введением гидрофобизующих добавок.

Легкие бетоны ввиду универсальности свойств применимы в различных строительных элементах зданий и сооружений Так, из легких бетонов на пористых заполнителях, обладающие низкой теплопроводностью, изготовляют панели для стен и перекрытий отапливаемых зданий; из напряженного армированного бетона выполняют пролетные строения мостов, фермы, плиты для проезжей части мостов, из легкого бетона строят плавучие средства.

Ячеистые бетоны являются разновидностью легких бетонов с равномерно распределенными порами (до 85% от общего объема бетона); их получают в результате затвердевания предварительно вспученной порообразователем смеси вяжущего, воды и кремнеземистого компонента.

По виду применяемого вяжущего ячеистые бетоны делят на следующие группы: газобетоны и пенобетоны, получаемые на основе портландцемента или цементно-известкового вяжущего; газосиликаты и пеносиликаты, получаемые на основе смеси извести-кипелки и кварцевого песка; газошлакобетоны и пено-шлакобетоны, получаемые из смеси извести и тонкомолотых доменных гранулированных шлаков или золы-уноса.

По условиям твердения различают ячеистые бетоны пропаренные и автоклавного твердения.

По назначению и плотности ячеистые бетоны делят на теплоизоляционные с плотностью в сухом состоянии до 500 кг/м3, конструкционно-теплоизоляционные с плотностью 500…900 кг/м и конструкционные с плотностью 900… 1200 кг/м3. По показателям плотности установлено десять марок ячеистого бетона 0т Д300 до Д1200.

Ячеистые бетоны, будучи материалами весьма пористыми отличаются низкой плотностью и соответственно относительно невысокой прочностью. Такая же связь, но несколько другого порядка, существует между плотностью и теплопроводностью — показателем, особо важным для ячеистых бетонов. Теплопроводность ячеистых бетонов изменяется 0,07…0,25 Вт/(м-°С).

Пенобетоны получают смешиванием цементного теста или раствора с устойчивой пеной. Пену получают взбиванием жидкой смеси канифольного мыла и животного клея или водного раствора сапонина (вытяжки из растительного мыльного корня). Такая пена имеет устойчивую структуру, хорошо смешивается с цементным тестом и раствором, которые распределяются по пленкам, окружающим воздушные ячейки, и в этом положении затвердевают. По физико-механическим свойствам различают пенобетон теплоизоляционный, конструктивно-теплоизоляционный и конструктивный.Газобетон получают из смеси портландцемента, кремнеземистого компонента и газообразователя. Широкое применение в качестве газообразователя получила алюминиевая пудра, которая, реагируя с водным раствором гидроксида кальция, выделяет водород, вызывающий вспучивание цементного теста. Последнее, затвердевая, сохраняет пористую структуру.

Заполнители для легкого бетона

Для изготовления лёгкого бетона применяют пористые заполнители, которые могут быть органические и неорганические, а в качестве вяжущего используют обычный и быстротвердеющий портландцемент или шлакопортландцемент.Так же как и плотные, пористые заполнители делятся на мелкие и крупные. Крупный заполнитель, такие как пористый гравий или пористый щебень имеют размер частиц от 5 до 40 мм и делятся на по фракциям: 5-10, 10-20 и 20-40 мм. Мелкий пористый заполнитель имеет размер частиц менее 5 мм, таким например является пористый песок. Мелкий заполнитель, в частности пористый песок, делится на две фракции: от 1,2 до 5 мм это крупный песок, и менее 1,2 мм это мелкий песок.

Так же пористые заполнители делятся на марки по плотности, которые могут быть от 250 до 1100 кг/куб.м.

Неорганические заполнители искусственного происхождения.

Гравий керамзитовый.

Это специально изготовленный заполнитель, который получается после обжига гранулированной вспучивающейся глины. Данный заполнитель обладает сразу двумя положительными характеристиками он и лёгкий и прочный одновременно, его плотность может варьироваться от 250 до 800 кг/куб.м.

Гранулы после обжига покрываются прочной оболочкой, что и придаёт ей высокую прочность. В разрезе, керамзитовые гранулы имеют пористую структуру, что и придаёт им легкость. Благодаря двум этим важным характеристикам, керамзитовый гравий является самым распространённым заполнителем для пористого бетона.

Кроме самого керамзита, в качестве заполнителя применяют и керамзитовый песок, который получается в момент приготовления керамзитового гравия, но в небольших количествах и имеет размер зерен до 5 мм.

Так же керамзитовый песок может быть получен при обжиге гранул во взвешенном состоянии, либо путём дробления самого керамзитового гравия.

Шлаковая пемза.

Это тоже, специально изготовленный заполнитель, который получается после резкого охлаждения расплавленных металлургических доменных шлаков, что в последствии приводит к их вспучиванию. После дробления и рассеивания шлаковой пемзы получают пористый щебень.

В тех районах где металлургическая промышленность развита неплохо, распространено изготовление шлаковой пемзы, так как её производство обходится намного дешевле, чем производство керамзита.

Вспученный перлит.

Вспученный перлит

Перлиты, а так же обсидианы являются водосодержащими вулканическими стеклообразными породами, которые после обжига, при температуре от 950 до 1200°С, увеличиваются в объёме, примерно в 10-20 раз, из-за выделения воды, после чего и получается вспученный перлит.

Вспученный перлит применяют для производства не только легких бетонов, но и теплоизоляционных материалов.

Вспученный вермикулит.

По методу производства и применению вспученный вермикулит аналогичен предыдущему заполнителю, только вермикулит получается путём обжига водосодержащих слюд.

Металлургический гранулированный шлак.

Данный заполнитель является побочным продуктом металлургической промышленности, который образуется путём металлургических процессов на производстве и выглядит как песок с крупными зёрнами около 5-7 мм, а некоторые могут достигать до 10 мм.

Топливные отходы и шлаки.

Это пористые материалы в виде небольших кусков, которые были получены в результате спекания неорганических веществ, которые содержатся в угле. Топливные шлаки также являются лишь побочным продуктом, который получается в топке в качестве побочного продукта при сжигании твёрдого топлива, таких как: каменный и бурый уголь, антрацит, торф, сланцы, древесина и другие.

После получения шлаков, их подвергают легкому дроблению и рассеву для удаления вредных для бетона примесей, например несгоревшего угля.

Так же используют и золу, для приготовления зольного и глинозольного гравия.

Аглопорит.

Получают при помощи агломерационной машины, на решётках которой обжигают глиносодержащее сырьё, лессовые и глинистые породы, а так же отходы промышленности..

Положительные характеристики

Легкий бетон имеет много качеств, благодаря которым завоевал популярность у строителей. Среди свойств бетона выделяются:

Повышенная теплоизоляция

Теплоизоляционные качества в легком бетоне присутствуют благодаря его пористости, занимающей около 40% от всей массы материала.

Маленький вес

Данное качество добавляет такого рода бетонам еще несколько преимущественных характеристик, позволяющих строителям хорошо на этом сэкономить. Применяя легкий бетон, не нужно дополнительно укреплять фундаментную основу, можно обойтись без специальных подъемных устройств. Легкие бетоны не имеют сложности в перевозке, погрузке.

Высокая звукоизоляция

Благодаря заполнителям, обеспечивающим пористую структуру бетону, дома из такого материала ограждены от посторонних шумов с улицы.

Универсальность

Подобные смеси подходят как для возведения «коробки» здания, межкомнатных стен, так и для утепления постройки.

Нет сложностей в работе с такими бетонами

Легко работать с данным материалом.

Во время кладки бетонной стены блоки фиксируют специальным клеящим средством вместо цементной смеси. Благодаря этому клею не видны места стыковки между бетонными монолитами. Стройматериал из легкого бетона несложно обрабатывать. Маленькая степень плотности из-за наличия пор внутри позволяет разделывать блоки при помощи обычной ручной пилы, доводить до нужной формы, размеров, а также с легкостью проводить через них различные коммуникационные системы.

Возможность приготовления в домашних условиях

Технология изготовления смеси настолько проста, что это может осуществить каждый человек при любых условиях. Главное – иметь под рукой бетономешалку, делающую состав однородным, требующиеся ингредиенты, заполнители для раствора и пенообразователи для создания пористого эффекта.

Большая степень устойчивости к минусовым температурам

Положительные черты.

Посредством особых добавок, вяжущих компонентов, крупных заполнителей внутри состава легкие бетоны могут выдерживать около 300 циклов заморозки, при этом оставаться целыми, сохранять свой первозданный вид. Данное свойство позволяет постройкам из легких бетонов простоять без деформаций много десятков лет.

Долговечность в эксплуатации

Если правильно ухаживать за постройкой из данного материала, она прослужит вам верой и правдой много десятилетий.

Негативные черты

Как не прискорбно, но в легких бетонах присутствуют и отрицательные моменты. Та самая пористая структура, благодаря которой материал обладает столькими преимуществами, к сожалению, оказывает пагубное воздействие на другие его характеристики:

Снижается уровень прочности

Маленькая степень прочности у подобного бетона потому, что внутрь добавляются примеси, слабо устойчивые перед механическими нагрузками, процессами, несущими разрушительный характер.

Плохая устойчивость к влаге

Воздушные ячейки внутри блоков имеют свойство интенсивно впитывать в себя воду. Чем выше процент пористости, тем больше коэффициент впитывания влаги. Поэтому по окончании строительного процесса фасад здания желательно отделать водоотталкивающей штукатуркой либо другим средством, защищающим конструкцию от воды.

К счастью, технологии не стоят на месте, и уже на данный момент разработаны новые легкие бетоны, достаточно устойчивые к влаге, имеющие довольно высокою прочность, что позволяет применять данный материал при строительстве многоуровневых сооружений.

Разновидности

Легкий бетон бывает нескольких типов в зависимости от некоторых условий:

По структурным показателям составы разделяют на

  • Разновидности легких бетонов.

    Обычные. Смешиваются из крупного либо мелкого наполнителя, воды, вяжущего вещества. Воздушное пространство внутри такого материала должно составлять максимум 6% от общей массы. Поэтому во время готовки бетона, заливая наполнители раствором, стараются добиться максимальной плотности конечной работы.

  • Крупнопористые без песка. Безпесковая смесь лишь на 75% заполнена раствором. Остальной объем занимают пустоты с воздухом.
  • Ячеистые бетоны. Как правило, в их основу входят вяжущие вещества и компоненты, способствующие возникновению пор. Сюда могут не добавляться крупные наполнители, песок. Структура таких материалов до 85% состоит из герметизированных пузырей, наполненных воздухом либо газом.

По назначению легкие бетоны делятся на

  • Теплоизоляционные с показателями проводимости тепла 0,2 Вт/(мх°С). Используются, как утеплители, а также при возведении особых теплоизоляционных сооружений. Объемная масса составов ровняется 150-500 кг/м3.
  • Конструкционно-теплоизоляционные. При объемной массе 500-1400 кг/м3 минимальная прочность на сдавливание подобных бетонов должна равняться М35, проводимость тепла – максимум 0,6 Вт/(мх°С). Посредством данного типа смесей возводятся ограды, различные перекрытия, несущие стены, межкомнатные перегородки.
  • Конструкционные составы используются зачастую при монтаже несущих строений, имеют самый большой показатель объемной массы среди легких растворов – 1400-1800 кг/м3. Прочность данного вида — М50, устойчивость к минусовым температурам – минимум F15.

Из вяжущих компонентов в основе данных смесей могут содержаться

  • цемент;
  • известняк;
  • шлак;
  • гипс;
  • полимеры;
  • обжиговые средства, оказывающие на материал особое воздействие.

По виду заполнителя бетоны разделяются на

  • Классификация легких бетонов .

    керамзитобетон;

  • перлитобетон;
  • шунгизитобетон;
  • вермикулитобетон;
  • аглопоритобетон;
  • смесь из пористой горной щебенки;
  • шлакопемзобетон;
  • материал из зольного гравия;
  • состав из пористого отвального металлургического либо топливного шлака.

В зависимости от того, чем наполнены поры (газом или воздухом), строительный материал легкого типа разделяется на газобетон, пенобетон.

Технология приготовления

Газобетон изготавливается путем добавления газообразующих примесей, способствующих расширению раствора и образованию внутри него ячеек с газом. Ширина ячеек составляет 1-2 мм. Все пространство между порами занимает раствор. Пенобетон готовится по похожей технологии, только средством, служащим для создания пор, является пенообразователь. Заранее приготовленная пена смешивается с раствором. Конечный продукт после застывания получает пористую структуру.

Пену готовят путем взбивания воды с пенообразующим жидким канифольным мылом на основе животного клея. Компоненты для пенобетона смешивают внутри специальных устройств, после чего получившийся раствор закладывают в формы, отправляют в автоклавные печи либо пропарочные камеры.

Схема технологии производства.

Внутри печей раствор под большим давлением пара раскаляется до высочайших температур, достигающих практически двухсотой отметки термометра. Такие манипуляции содействуют активной связи кремнеземистого материала с гидроксидом кальция. Итоговым результатом получается гидросиликат кальция с высокой прочностью, долговечностью.

Газобетон производится посредством смешивания цементного песка, кремнеземистых веществ, воды. Иногда сюда же вводят известь. Хорошенько перемешав состав, к нему присоединяют газообразователь, в роли которого выступает алюминиевая пудра либо пергидроль.

Больше пользуется спросом первый вариант газообразователя, имеющий консистенцию тонкодисперсного порошка. Возникновение пор здесь осуществляется благодаря взаимосвязи алюминиевой пудры и гидроксида кальция. При этом возникает химическая реакция, способствующая вспениванию цементного раствора, который по окончании застывания получает пузырчатую структуру.

Приготовленный раствор газобетона заливается в металлические формы. Технология заливки заключается в том, чтобы формы наполнились до верха по окончании вспенивания смеси. После этого материал помещают внутрь автоклавных печей, где под воздействием пара, большого давления, очень высоких температур он стремительно твердеет. Данный метод обработки обогащает конечный продукт высоким коэффициентом прочности, а также позволяет вместо цемента использовать известь, и получить при этом газосиликатные изделия.

Бетоны с крупнопузырчатой структурой изготавливаются из цементного порошка, крупного наполнителя, которым может выступать гравий либо щебенка, а также воды. Как правило, сей раствор идет без песка, и называется беспесчаным. Однако иногда песок в очень малых дозах добавляют к содержимому строительного состава. Такой тип смеси называют малопесчаным.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
