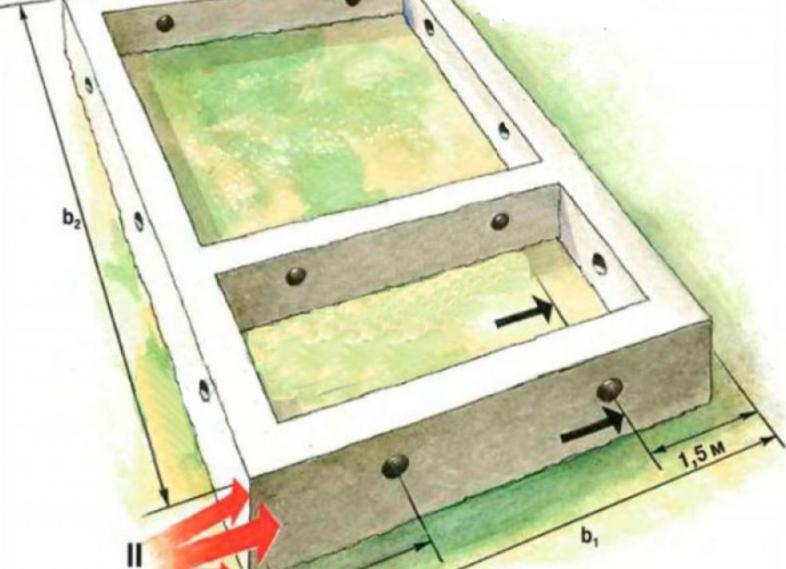

Ленточный фундамент для бани

Содержание

Как правильно залить фундамент под баню

Обустройство фундамента – один из первых и наиболее важных этапов выполнения строительных работ. В собственном фундаменте нуждается любая постройка, будь то легкий сарай из досок, компактная баня, небольшой каркасный дом или огромный частный особняк из каменных материалов.

Как правильно залить фундамент под баню своими руками

Среди всех существующих разновидностей опорных конструкций наибольшую популярность получили ленточные фундаменты: они подходят для использования в самых разнообразных условиях, отличаются сравнительной простотой обустройства и в целом добросовестно справляются со всеми возлагаемыми на них задачами.

Файл для скачивания: СНиП 3.02.01-87 ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ

СНиП 3.02.01-87

Ознакомившись с нижеизложенной информацией, вы получите полное представление о существующих разновидностях ленточных фундаментов и сферах их применения, требованиях к подобного рода конструкциям, изучите теоретические аспекты в отношении каждого ключевого этапа возведения такой опоры и пошаговую практическую инструкцию с иллюстрациями.

Основные требования к ленточным фундаментам

Главной характеристикой ленточного фундамента является глубина его залегания. При выборе подходящего значения учитывается, во-первых, характер грунта на строительной площадке, во-вторых, тип постройки, для возведения которой обустраивается бетонная опора. Информация в отношении этих моментов приведена в следующей таблице.

Таблица 1. Необходимая глубина залегания ленточного фундамента для бани, см

Возводящаяся постройка Каменистая почва Плотные глинистые и суглинистые грунты Песчаники, состоящие из слежавшегося сухого песка Илистые грунты, мягкие песчаники Очень мягкие песчаники, илистые почвы, супеси Торфяные грунты
Компактная одноэтажная баня 20 30 40 45 65 Ленточный фундамент не применяется
Дом-баня с мансардой 30 35 60 65 85 Ленточный фундамент не применяется

В таблице приведены усредненные значения. В целом необходимую глубину ленточного фундамента лучше уточнять в индивидуальном порядке, в полной мере оценивая особенности климата в месте проведения строительных работ и характеристики непосредственно площадки (тип почвы, глубина прохождения подземных вод и т.п.).

Виды ленточных фундаментов

В настоящее время существует достаточно много разновидностей ленточных фундаментов. Они применяются при выполнении разных строительных работ и имеют ряд конструктивных отличий, но возводятся в целом по аналогичной технологии.

Наиболее простая разновидность рассматриваемой опоры – ленточный монолитный пояс.

Ленточный монолитный пояс

Конструкция применяется преимущественно на участках с высоким уровнем грунтовых вод при возведении небольших легких построек. Хорошо подойдет для компактной каркасной бани, к примеру, 3х3 или 4х4, не создающей существенной нагрузки на основание.

Второй тип – незаглубленный ленточный фундамент. По сути, представляет собой тот же ленточный монолитный пояс, только непосредственно бетонная часть конструкции здесь поставлена на ребро.

Незаглубленный ленточный фундамент

Данная разновидность фундамента характеризуется увеличенной высокой прочностью на изгиб, что позволяет ставить на опору более серьезные по своим характеристикам постройки, к примеру, из оцилиндрованного бревна.

Важно! На монолитный пояс и мелкозаглубленный фундамент никакие каменные постройки ставить нельзя.

Третья разновидность рассматриваемых опор – мелкозаглубленный ленточный фундамент.

Мелкозаглубленный ленточный фундамент

Конструкция применяется преимущественно на участках, где уровень грунтовых вод проходит на глубине более 1 м. Примерно половина высоты бетонной части заглубляется в землю. Если грунтовые воды проходят выше упомянутой отметки, смысла в обустройстве мелкозаглубленной ленты не будет: в данном случае придется делать дренаж, что чревато дополнительными трудовыми, финансовыми и временными затратами.

Четвертый тип – Т-образный ленточный фундамент.

Т-образный ленточный фундамент

Первая лента здесь лежит на боку, вторая – стоит на ребре. Подобная связка образует очень жесткую конструкцию. На такой фундамент можно ставить каменные дома. Смысла в применении Т-образного фундамента при возведении небольшой частной бани, как правило, нет. Рекомендованное заглубление – от 1 м. Важным условием при обустройстве такой опорной конструкции является отсутствие грунтовой воды по всей глубине заложения ленты, т.к. под давлением жидкости фундамент деформируется и разрушится, что сделает эксплуатацию установленного сверху строения невозможной.

Пятая разновидность рассматриваемого основания – ленточный заглубленный фундамент.

Ленточный заглубленный фундамент

Минимальное заглубление – 1,5 м. Конкретное значение определяется глубиной промерзания грунта – основание бетонной конструкции должно находиться ниже упомянутого показателя.

Регионы Глубина промерзания грунта, см
Воркута, Сургут, Нижневартовск, Салехард 240
Омск, Новосибирск 220
Тобольск, Петропавловск 210
Курган, Кустанай 200
Екатеринбург, Челябинск, Пермь 190
Сыктывкар, Уфа, Актюбинск, Оренбург 180
Киров, Ижевск, Казань, Ульяновск 170
Самара, Уральск 160
Вологда, Кострома, Пенза, Саратов 150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль 140
Волгоград, Курск, Смоленск 120
Псков, Астрахань 110
Белгород, Курск, Калининград 100
Ростов 90
Краснодар 80
Нальчик, Ставрополь 60

Видео – Виды ленточных фундаментов

Теоретические аспекты самостоятельного обустройства ленточного фундамента

Прежде чем приступать к рассмотрению пошаговой технологии самостоятельной заливки фундамента под баню, вам рекомендуется подробно изучить теоретические аспекты, ключевые требования и сопутствующие замечания в отношении проведения каждого этапа предстоящей работы.

Разметка площадки

После определения подходящих параметров ленточного фундамента в соответствии с условиями конкретного строительного мероприятия (информация по этому поводу приводилась в таблице и на схемах существующих разновидностей опоры), приступают к разметке участка, предварительно очистив его от мусора и в целом всего, что может мешать выполнению дальнейших работ.

Помимо мусора, удаляется верхний шар грунта на глубину порядка 12-15 см. Разметка в целом выполняется традиционным способом: в углах будущей конструкции вбиваются деревянные или металлические колышки и между ними натягивается веревка. Последняя позволит проще
ориентироваться при определении направления фундаментной полосы.

Очень удобным вариантом является выполнение разметки с использованием обноски. Пример разметки с использованием подобных приспособлений показан на следующем изображении.

Разметка площадки

Разметка начинается с обозначения внешнего контура основания. В рассматриваемом примере размечается фундамент для бани размерами 5х6 м. По всем сторонам участок для обустройства основания должен быть минимум на 40-50 см шире непосредственно опорной конструкции.

Конкретно в данном примере размеры размечаемой площадки составили 6,6х7,6 м. Расчет ведется по теореме Пифагора, в соответствии с которой квадрат гипотенузы равен сумме квадратов катетов. Гипотенуза (АС) для этого примера рассчитывается следующим образом: √(5600²+6600²). В результате получается значение равное 8656 мм.

Проводим базовую линию, равную одной из сторон будущего основания. В рассматриваемом примере в качестве базового определен отрезок AD, равный 5600 мм. Чаще всего при выполнении данного мероприятия первой размечается самая важная сторона будущей постройки – ее делают параллельной некоторому направлению, к примеру, линии другого здания, ограждения и т.п. Для примера определим как важную линию АВ, обустраиваемую параллельно
по отношению к дому на отдалении 5 м от него. Угловую точку А отдаляем на 2 м от ограждения. Из т. А откладываем отрезок AD и вбиваем в его крайних точках колышки либо арматуру.

Для определения точки B нам понадобится пара веревок. На концах каждой веревки делаем петли. Набрасываем первую петлю на колышек/прут, обустроенный в месте расположения точки D. По длине используем такие веревки, чтобы после их натяжения между осями вбитых колышков были обеспечены значения равные упомянутым ранее 6600 мм и 8656 мм, в соответствии с приведенным выше чертежом.

После натяжения веревки чертим на земле дуги. Первой чертим дугу радиусом 6600 мм из т. А, вторую – 8656 мм из т. D. В месте пересечения начерченных дуг и находится т. B. Здесь и надо вбить второй колышек/прут.

Для определения точки С используем эту же технологию. Разница лишь в том, что из т. А проводится дуга по длине диагонали, из т. D – по стороне прямоугольника. Замеряем диагонали полученного прямоугольника. В идеале их длина должна быть одинаковой. Максимально допустимое отклонение – 1-1,5 см. Веревку для разметки натягиваем, отступив от грунта вверх порядка 20-25 см, последовательно обходя каждый брусок/стержень. При такой высоте натяжения шнура он не будет мешать монтажу обносок.

Для определения оставшихся внешних узловых точек попросту измеряем отрезки либо же используем вышерассмотренную технологию в соответствии с чертежом фундамента, ориентируясь по веревкам. Внутренний контур, а также узловые точки несущих стен размечаются после обустройства обноски.

Разметка

Приступаем к установке обноски. Она обеспечит временное обозначение осей за пределами траншеи и позволит контролировать нулевой уровень конструкции. Помимо этого, наличие обноски делает проведение всех подготовительных мероприятий более простым и удобным.

Монтаж обносок осуществляется по всему периметру вокруг опорной конструкции. Между каждой стороной периметра и устанавливаемыми обносками выдерживается расстояние порядка 1-1,5 м, чтобы не возникало неудобств в процессе выполнения земляных работ.

Находим наивысшую угловую точку нашей площадки, к примеру, А. Здесь будет установлена первая обноска. Берем три бруса (достаточно размерами 10х10 см) и вбиваем их в землю в соответствии с чертежом. Важно обеспечить максимально надежную фиксацию столбиков. С помощью карандаша или другого подходящего приспособления наносим на столбик метку нулевого уровня будущей бани. Чтобы это сделать, отступаем от земли 60 см вверх и наносим линию, обозначающую нулевой уровень.

Вооружившись шуруповертом и уровнем, фиксируем на вбитых столбиках пару досок размерами 4х15 см. Важно, чтобы верхние грани закрепленных досок строго совпадали с нанесенным ранее нулевым уровнем и располагались в единой горизонтальной плоскости. В аналогичном порядке монтируем столбики и доски в каждом углу и по протяженности периметра. Нулевой уровень переносим на каждый установленный столбик, ориентируясь на нулевой уровень самой первой обноски. В завершении убеждаемся, что верхние грани закрепленных досок располагаются в единой горизонтальной плоскости. Для этого используем уровень.

Приступаем к окончательной разметке. Сначала поочередно натягиваем веревки по наружному контуру. Чтобы это сделать, заводим веревку на верхние кромки противоположно расположенных обносок и натягиваем ее, ориентируя строго по веревке нижнего контура. После окончательного выравнивания, вбиваем в доски гвозди и качественно завязываем шнуры. По такой же схеме размечаем весь наружный контур. В результате верхний контур должен совпасть с нижним. Убеждаемся в равности наших диагоналей. При отсутствии отклонений, натягиваем оставшиеся веревки вдоль крайних кромок стенок возводящейся опорной конструкции. Отмечаем на обносках требуемую толщину стенок и ширину промежутков между ними, вбиваем гвозди, натягиваем и завязываем веревки.

Выполнение разметки внешних и внутренних стен здания

Выполнение разметки внешних и внутренних стен здания. Схема

Разметка осуществляется в таком порядке до обозначения всех углов

На этом же этапе можете разметить фундамент для банной печи. В соответствии с требованиями строительной технологии, между опорами печи и основной постройки не должно быть жесткой связи. Справившись с разметкой, приступайте к проведению земляных работ.

Рытье траншеи

В соответствии с разметкой роется траншея на предварительно определенную глубину – рекомендации по этому поводу приводились ранее.

Рытье траншеи

Вид вырытой траншеи

Требований и рекомендаций на этом этапе немного:

  • копать начинайте от нижнего угла опорной конструкции – так вы добьетесь одинаковой глубины котлована по всей его протяженности;

  • старайтесь, чтобы стенки траншеи были максимально вертикальными и ровными. В местах осыпания грунта установите временные подпорки;

  • регулярно проверяйте глубину котлована и показатели уклона его дна на отсутствие перепадов.

Выкопав котлован, приступайте к обустройству засыпки. Толщина песчаной подушки – от 15-20 см. Засыпка проливается водой и тщательно утрамбовывается. Благодаря этому элементу конструкции будет обеспечено правильное распределение нагрузок от будущего строения на опорную конструкцию. Вид засыпки в составе конструкции показан на следующем изображении.

Вид засыпки в составе конструкции

Важно! Засыпка делается в несколько слоев. Рекомендованная толщина каждого слоя – 5 см.

На готовую песчаную подушку укладывается слой рубероида. Материал обеспечит защиту засыпки от размывания и предотвратит просачивание бетонной смеси в песок во время заливки фундамента.

На фото — рубероид под армированием

Дополнительно рубероид возьмет на себя функции гидроизоляции нижней части опорной конструкции. Для большей эффективности, изоляционный материал следует завернуть на стены котлована примерно на 15-20 см.

Опалубка

Установка опалубки — один из важнейших этапов рассматриваемой работы.

Опалубка

Конструкция может быть разборной (демонтируется спустя 3-10 дней после заливки бетона) или несъемной (остается в составе фундамента, обеспечивая его дополнительное утепление).

Для изготовления разборной опалубки используются деревянные доски. Отдельные элементы скручиваются шурупами в щиты нужных размеров. Готовые щиты вертикально устанавливаются в траншею. От высоты выступа опалубки над поверхностью грунта напрямую зависит высота надземной цокольной части. Как правило, придерживаются показателя от 35-40 см.

На фото бота опалубки с перемычками и установленными подпорками

Скрепление отдельных щитов осуществляется по их поперечинам. С наружной стороны элементы подпираются кусками деревянного бруса. Обязательно контролируйте, чтобы верхняя часть опалубки находилась в единой горизонтальной плоскости, т.е. не было перепадов по высоте, иначе фундамент тоже получится неровным.

В готовую опалубку настилается плотная полиэтиленовая пленка, закрывающая конструкцию изнутри. Полиэтилен крепите к торцевым сторонам щитов опалубки.

В готовую опалубку настилается плотная полиэтиленовая пленка, закрывающая конструкцию изнутри

Для сборки несъемной опалубки используются пенополистирольные блоки. Элементы устанавливаются друг на друга. Скрепление отдельных блоков осуществляется посредством зубчатых вырезов и пазов. В продаже доступны блоки разных размеров, что позволяет подобрать их для любого фундамента.

Для сборки несъемной опалубки используются пенополистирольные блоки

Блоки не нуждаются в дополнительном скреплении. Распорки также не нужны.

Армирование

Армирование выполняется с использованием стальных прутьев диаметром 8-15 мм, в зависимости от предполагаемой нагрузки, которая будет создаваться будущей баней, размеров фундамента и ключевых характеристик грунта.

Арматура нарезается на пруты по длине стен и связывается в сетку при помощи специальной проволоки. Использовать для этого сварку настоятельно не рекомендуется – в процессе усадки конструкции армирующая сетка может разрушиться.

На фото связанный армирующий каркас

По желанию владельца, скрепление прутков может быть выполнено специальными пластиковыми клипсами (хомутами) – это более простой и быстрый вариант.

Клипсы для скрепления хомутовКаркас, скрепленный клипсами

Заливка

Лучше, если бетон будет заливаться за один прием, однако в условиях самостоятельного строительства приготовить сразу требуемое количество смеси зачастую крайне проблематично.

Заливка бетона в опалубку

Ввиду этого бетон придется либо заказывать в готовом виде, либо искать другие варианты решения проблемы, заливая раствор послойно. Стандартная схема следующая: в первый день заливается горизонтальный слой 15-20-сантиметровой толщины и тщательно утрамбовывается при помощи деревянного бруса. Важно, чтобы толщина слоя по всей протяженности опалубки была одинаковой, а верх заливки – ровным. На следующий день работа выполняется по такой же схеме. Процесс повторятся до полного заполнения опалубки бетоном.

Залитая конструкция накрывается полиэтиленовой пленкой – это предотвратит ее слишком быстрое высыхание и растрескивание. Периодически полиэтиленовая пленка снимается, бетон проливается водой из шланга, после чего снова накрывается изоляционным материалом. Основание будет сохнуть 4-5 недель. Опалубка демонтируется в среднем на 5-7 день после заливки, иногда – спустя 10 суток. В завершение готовая конструкция подвергается гидроизоляции. Этот момент будет подробнее рассмотрен далее.

Дополнительные полезные советы

Чтобы готовый фундамент был максимально качественным, выполняйте работу по его обустройству с соблюдением ключевых строительных рекомендаций.

Во-первых, в случае самостоятельного приготовления раствора, используйте для этого очищенные от глины, грунта и прочих примесей материалы.

Во-вторых, правильно подберите пропорции раствора конкретно для вашего случая. В целом щебня/гравия всегда берется приблизительно в 1,5-2 раза больше, чем мелкого заполнителя, т.е. песка. Подробная информация в отношении возможных составов бетона будет приведена в практической части.

В-третьих, добавляйте в раствор оптимальное количество воды – порядка половины от веса цемента. Дополнительно учитывайте влажность сырьевых материалов. К примеру, если вы вынуждены использовать мокрый песок, необходимое количество воды соответствующим образом уменьшится.

В-четвертых, не забудьте обработать заливку для удаления из нее лишнего воздуха – актуально для густых растворов. Достаточно проткнуть заливку металлическим стержнем по всей протяженности.

В-пятых, после заливки бетона опалубку нужно простучать деревянным молотком – это также удалит лишний воздух.

Практические аспекты, или пошаговая инструкция по заливке фундамента

Для примера рассмотрим порядок обустройства незаглубленного ленточного фундамента – один из наиболее популярных вариантов, прекрасно подходящий для конструкций сравнительно небольшой площади. К примеру, ваша деревянная баня размером 4х4 или 6х6 (иногда можно даже больше) будет вполне комфортно себя чувствовать на таком основании. При необходимости можете менять глубину залегания ленты и другие ее параметры в соответствии с типом грунта и особенностями возводящейся постройки – непосредственно порядок действий останется аналогичным.

Порядок проведения рассматриваемого мероприятия приведен в следующей таблице.

Таблица 2. Порядок обустройства незаглубленного фундамента

Этап работы Иллюстрация и дополнительные пояснения
Очищаем
площадку для будущего фундамента от мусора.

Очищаем площадку

Утилизируем собранный
мусор. К
примеру, его можно вывезти
на свалку или
попросту сжечь.

Утилизируем мусор

Приступаем к подготовке разметки для траншеи

Делаем разметку

Разметка выполняется стандартным способом: по периметру будущей конструкции натягивается шнур, в углах вбиваются колышки

Колышки

При помощи гидроуровня наносим на колышки точки горизонтальной плоскости.
В соответствии с нанесенными точками, натягиваем шнур. В дальнейшем это поможет нам обеспечить горизонтальность дна траншеи – копать будем на одинаковую глубину от натянутой веревки.
Размечаем внутренний периметр ленты. Для этого, опять-таки, устанавливаем колышки. В землю их можно вбить, к примеру, обратной стороной топора.
Натягиваем веревку, обеспечивая тем самым разметку внутренней стенки траншеи.

Копаем траншею в соответствии с
разметкой.
Минимально допустимая глубина – 60 см.

Траншея

Дно готовой траншеи застилаем геотекстилем, рубероидом либо полиэтиленовой пленкой для гидроизоляции.

Выполняем засыпку Для этого используем песчано-гравийную смесь. Рекомендованная толщина слоя – 15-20 см. Засыпку тщательно проливаем водой и хорошенько утрамбовываем

Выполняем засыпку

Утрамбовать можно вручную. Верх готовой засыпки выравниваем по горизонтали.

Подготавливаем щиты для опалубки

Подготавливаем щиты для опалубки

Ширина каждого должна соответствовать высоте обустраиваемого фундамента.
В рассматриваемом примере обустраивается фундамент шириной 300 мм и высотой 400 мм.

Собираем опалубку

Собираем опалубку

Начинаем с внутренней стороны. Чтобы в будущем опалубку было легче разобрать, для соединения элементов используем шурупы.
Важно, чтобы верх готовой опалубки лежал строго в горизонтальной плоскости. Для проверки используем гидроуровень. При необходимости сразу нивелируем обнаруженные отклонения. С обратной стороны каждого щита загоняем в землю по 3 колышка. Это обеспечит жесткую и надежную фиксацию конструкции.Для скрепления вбитых колышков с щитами используем шурупы. С каждой стороны конструкции устанавливаем минимум 3 распорки. Они предотвратят распирание опалубки под давлением бетона. Крепление распорок выполняем с помощью шурупов.

Приступаем к армированию

Приступаем к армированию

Благодаря армированию будут обеспечены необходимые показатели жесткости готового фундамента. Прутки арматуры соединяются с помощью вязальной проволоки. Крючок для вязки при желании можно согнуть из старой
отвертки.
Сначала вяжутся сетки. После готовые сетки соединяются в короба.

Как вязать арматуру для фундамента

Размеры ячеек обычно выдерживаются на уровне 10х10 либо 15х15 см.
Готовые короба устанавливаются у каждой стенки опалубки, а после связываются в единую конструкцию по уже известной технологии. На стыках монтируется дополнительная усиливающая арматура.

На стыках монтируется дополнительная усиливающая арматура

Устанавливаем наружную опалубку

Устанавливаем наружную опалубку

Заливаем бетон Для этого используем готовый состав марки от М200 либо же готовим раствор самостоятельно (пропорци и указаны в таблице ниже).
Заполняем пространство в опалубке равномерным горизонтальным слоем бетона и тщательно его утрамбовываем, можно вручную.

Заливка ленточного фундамента

На изображении вы видите, что стенки фундамента находятся на разном уровне – этот вариант очень удобен в случае возведения бани из бревна. Такая особенность позволит максимально качественно уложить в дальнейшем первый венец. Величину перепада подбирайте в соответствии с размерами используемых бревен. При возведении фундамента из других материалов, такой перепад можете не делать – смысла в этом нет. Технология выполнения работы остается аналогичной.

Залитый фундамент

Чтобы весь цемент вступил в реакцию и застывший бетон был максимально прочным, периодически проливаем заливку водой, а после накрываем ее полиэтиленом либо рубероидом

Рубероид

Опалубку обычно демонтируют на 5-7 сутки после заливки, но в зависимости от состояния бетона, этот срок может увеличиться до 10 дней. К дальнейшим строительным работам можно приступать минимум через месяц после заливки фундамента.

Фундамент

Таблица 3. Пропорции бетона

Марка цемента Бетон М300 (В 22,5) Бетон М250 (В20) М200 (В15) М150 (В10) М100 (В7,5)
400 1:1,6:3,4 1:1,8:3,6 1:2,4:4,4 1:3:5,3 1:4:6,5
500 1:1,8:3,9 1:2:4 1:2,6:5 1:3,5:6 1:4,5:7,3

Видео – Как правильно залить фундамент под баню

Полностью застывший и набравший прочность фундамент подлежит обязательной гидроизоляции. Чаще всего для этого используется рубероид. Материал укладывается на предварительно очищенную от мусора и, по желанию владельца, покрытую акриловой грунтовкой верхнюю часть фундамента. После очистки и грунтования (если запланировано) верх фундамента покрывается мастикой.

Мастика для гидроизоляции фундамента

Сверху укладывается, прижимается и одновременно разглаживается первый слой рубероида.

Гидроизоляция фундамента рубероидом

Далее выполняются уже знакомые действия: поверх первого слоя наносится битумная мастика и укладывается второй слой рубероида. Гидроизоляция готова!

Факторы, влияющие на высоту и ширину фундамента

Итак, в первую очередь следует обратить внимание на почву.

Влияние грунта

Подготовка участка твёрдой земли

Тип и состав основания влияет и на размеры фундамента для бани и на его вид, ленточный или свайный.

Для ленточного замечательно подойдут:

  • каменистый грунт;
  • песчаное основание;
  • сухие суглинки.

Столбчатый целесообразен при:

  • влажной глине;
  • грунте из торфа.

Прочные породы дают возможность углубления траншеи лишь на 50 см, а мягкое нестабильное основание требует в два раза большего расстояния, не менее одного метра. Над землёй в обоих случая необходимо, чтобы бетон возвышался на 30 см над зоной промерзания почвы.

Не меньше, чем 30 см над землёй

Таким образом, размер фундамента под баню в высоту выходит около 80 см при стабильном плотно грунте и около 130 см в мягкой рыхлой почве.

Ширина фундамента для бани от основания не зависит, на неё значительное влияние оказывают тип конструкции и ширина стен. Рассмотрим более подробно.

Влияние вида фундамента

В этом разделе речь пойдёт о том, какую вы будете использовать конструкцию: ленточную или свайную. Рассмотрим для начала их преимущества и недостатки:

Ленточный

Цельнолитая конструкция

Представляет собой монолитную бетонную структуру по всему периметру здания.

Плюсы

  • Очень высокая прочность. Без труда выдерживает двухэтажные постройки.
  • Дополнительная теплоизоляция. Имеет более высокую значимость в нашем случае, так как для полноценного функционирования бани или сауны необходима оптимально высокая способность хранить тепло внутри помещения.
  • Возможность создания в дальнейшем погреба или подпола.

Минус

  • Более высокая цена конечного результата из-за использования большего количества строительных материалов.

Особенности основания под печь

Отдельно следует разобрать изготовление фундамента под печь. В этом случае инструкция слегка отличается от заливки общего основания.

Рассмотрим два варианта отличающихся применяемым материалом:

Металлическая печь

Железная печка для обогрева

Чтобы разобраться с размерами в данном случае, рассмотрим весь ход установки:

  • Копаем полуметровое углубление. Ширина и длина при этом зависят от размеров данной модели печи.
  • Засыпаем щебень слоем в 25 см.
  • Тщательно утрамбовываем.

Совет: для трамбовки рекомендуется использовать виброплиту.
Это намного увеличит качество подушки.

  • Заливаем сверху тонкий слой густого цемента.
  • Ждём 24 часа.
  • Укладываем слой гидроизоляции: рубероид или полиэтиленовую плёнку толщиной 3 мм.
  • Заливаем всю яму бетонным раствором. Состав смеси: цемент песок и гравий в пропорциях 1:2,5:4.
  • При необходимости поднять печное основание до высоты общего фундамента используем обожжённые кирпичи.

Кирпичная печь

Печка из кирпича

Основание под кирпичную конструкцию требуется намного более прочное из-за добавочного веса:

  • Углубление в почве делаем на 70 см.
  • Ширину и длину копаем на 10 см больше, чем сама печь. Это позволит создать разграничительную прослойку для защиты бетона от движений почвы.
  • Дно засыпаем пятнадцатисантиметровым слоем песка, смачиваем и тщательно трамбуем.
  • Сверху песка сыпем щебень и тоже трамбуем.
  • Затем ещё раз повторяем создание песчаного слоя.
  • После оседания всей подушки устанавливаем по периметру ямы деревянную опалубку.
  • Внутрь помещаем конструкцию из соединённых мягкой проволокой металлических прутьев. Это значительно увеличит прочность бетона.

Совет: не используйте сварку для соединения арматуры.
При этом нарушается эластичность металла.

Армирование фундамента

  • Заливаем раствор бетона. Формулу его изготовления используем такую же как и при установке железной печки.

Бетонирование

  • Через трое суток снимаем детали опалубки.
  • Обрабатываем сверху гудроном.
  • Зазоры между массой бетона и землёй засыпаем гравием вперемешку с песком.

Совет: не связывайте фундаменты банной печи и всего здания.
Потому что они могут произвести разную усадку и разрушить друг друга.

Когда нужен ленточный фундамент бани

Даже полноценная коробка бани, толщиною в кирпич, не в состоянии противостоять нагрузкам и напряжениям в конструкции, возникающим при просадке и деформации грунта под весом кладки. Если не сделать ленточную основу, даже клинкерный кирпич и бутовая кладка в стенах бани лопаются и дают трещины. На вес конструкции бани влияет также форма здания, размеры коробки стен и размеры крыши. Чем больше площадь основы, тем больше бруса и бревна нужно, чтобы сделать каркас крыши и потолочное перекрытие, тем больше давление основания на почву.

Можно сделать стены бани из бруса или бревна, но и в этом случае при нарушении несущей способности грунта деревянные срубы могут давать крен и осадку, способные сломать внутренние переборки бани и стропила крыши. Бревенчатые постройки можно поставить на трубчатые сваи, на которых делать ленту каркаса фундамента из бруса. Такой вариант фундамента позволяет выровнять нагрузку и сделать стены бани из бревна.

Какую глубину и ширину фундаментной ленты нужно заливать, определяется характером грунта под будущее строительство бани:

  • Для плотной смеси с большим количеством каменистой породы крупных и мелких фракций глубина ленточного фундамента может быть ограничена в 40-50 см. Как правило, вырыть глубокий полноценный фундамент своими руками очень сложно;
  • Плотные тощие песчаные смеси с мощностью слоя не менее одного метра. В таком грунте фундамент выполняют в 60-70 см глубиной с обязательным контрольным бурением в углах будущей фундаментной коробки;
  • Любая почва с содержанием суглинка или глины, любой породы, способной поглощать влагу. В таких случаях необходимо сделать траншею под фундамент на глубину промерзания плюс 25-30 см.

Важно! На грунтах с большим содержанием супесей или песка можно сделать несколько дополнительных рядов свай из бревна внутри контура ленточной основы. Такой вариант поможет сохранить устойчивость бани, если под бетонной лентой начинают подниматься грунтовые воды.

Каждую из свай необходимо «привязывать» к стенам бани укладкой в основании балок из бруса. Кроме того, такой вариант дополнительного фундамента в бане можно использовать в качестве основы из бруса для тяжелых чугунных печей с кирпичной обкладкой.

На плотных каменистых почвах можно рассчитывать на мелкозаглубленный ленточный фундамент для бани. Обычно это выходы каменистой фракции мергеля, доломита или массивы тяжелой монолитной породы. В таких случаях траншея под фундаментной лентой получается мелкой — в 30-40см глубиной. Спрессованное каменистое основание играет роль плиты фундамента. В этих случаях ленточный фундамент нужен, чтобы привязать здание к каменистой основе.

Ленточный фундамент под баню 6х4 своими руками

Прежде чем начинать рыть траншеи под ленточный фундамент, будет правильным выполнить точную привязку чертежа бани на местности. При размере стен 6х4 ширина траншеи будет на 10 см на сторону шире расчетной толщины кладки плюс 5см для технологических нужд установки опалубки. Итого, для бани с толщиной стен в 20 см ширина траншеи составит 45 см. Соответственно, разметочный шнур нужно натянуть на кольях по периметру 6,5х4,5 м.

Совет! В любых фундаментных работах с глубиной траншеи более 60 см лучше использовать специализированную технику для нарезки траншей или канав. Но прежде чем выпускать трактор на участок под баню, следует убедиться в отсутствии водных, газовых или электрических коммуникаций.

Если в бане предусматривается кладка кирпичной печи, в этом случае необходимо сделать полноценный фундамент под печь и капитальную стену из кирпича, к которой и будет пристроена каменка и дымоход. Траншея и опалубка под внутренний ленточный фундамент выполняется так же, как и основной периметр бани. Фундамент под печь выполняется отдельной плитой, и с фундаментной лентой капитальных стен не связывается.

Для ленточного фундамента рекомендуется использовать обычный цемент 400-й марки с небольшим добавлением в бетон пластификатора из ПАВ или жидкого мыла. На одну часть цемента используют три меры карьерного песка и три-пять частей щебенки. Очень хорошим наполнителем для фундамента считается морская и речная галька, замоченная перед укладкой в основание фундамента на 20-30 минут в мыльном растворе.

Как правильно залить ленточный фундамент

Подготовка к бетонированию выполняется в два этапа. Для фундамента на глубину замерзания порядок заливки немного отличается от мелкозаглубленного варианта. Самые прочные варианты ленточного фундамента выполняют в следующей последовательности:

  1. Вначале на дно траншеи укладывается слой щебенки фракции 15-20 мм, слоем в 60-70 мм, и несколько раз проходят трамбовкой. Далее, настилают ткань из геотекстиля и отсыпают слоем песка в 70-100 мм толщиной;
  2. На следующем этапе нужно уложить пленку гидроизоляции и приступить к укладке арматуры. Если глубина фундамента более 60 см, то арматурные прутья можно разделить на два слоя. Первый укладывается на 40-50 мм от гидроизоляции, второй на 40-50 мм от будущей поверхности бетонирования. Связку арматуры с вертикальными стойками нужно выполнять обязательно;
  3. Установка опалубки позволит сформировать бетонное основание над поверхностью грунта и существенно уменьшит расход бетона. Слой бетона даже в 20-30 см высотой оказывает давление стенки опалубки с силой не менее 30 кг на метр погонный, поэтому для конструкции нужно использовать доску не менее 25 мм толщиной;
  4. Бетонную смесь либо перекручивают электрической бетономешалкой, или перебивают штыковой лопатой в неглубокой емкости. Это делается для увеличения текучести смеси и вытеснения воздуха из раствора.

Совет! Перед тем как залить смесь в опалубку, установите в траншею обрезки труб, с помощью которых в бетонном массиве будут получены сквозные отверстия, через которые в дальнейшем будет подведена вода и установлены канализационные трубы.

Заливка бетона осуществляется слоями по мере поступления бетона от помощников. Первый слой в 15-20 см и последний слой бетона рекомендуется выравнивать лопаткой и обрабатывать электрической трамбовкой.

Если бетонного раствора недостаточно, заливку можно сделать в несколько этапов или слоев. Каждый новый слой должен иметь толщину не менее 25 см. В этом случае в каждом слое рекомендуется сделать усиление стеклопластиковой арматурой в виде сетки-перевязки. Подобный каркас из 4-6 арматур рекомендуется обязательно сделать для мелких ленточных фундаментов с глубиной заделки 40-45 см.

После заливки опалубку с бетоном накрывают влажной тканью и полиэтиленовой пленкой. В летний период, на открытом солнце, залитый бетон нужно периодически обрызгивать водой для предупреждения перегрева отливки.

Доводка ленточного фундамента

Опалубку с ленточного фундамента нужно снимать через двое суток. Пока бетонная поверхность не набрала даже предварительной прочности, необходимо сделать подрезку и выравнивание поверхности фундаментной ленты по горизонту.

На отлитом ленточном фундаменте необходимо сделать гидроизоляцию и обработку бетонной поверхности битумной мастикой и рубероидом. Через 10-12 часов по периметру ленточного фундамента нужно сделать отсыпку грунтом с обязательным уплотнением трамбовкой.

Ленточный фундамент всегда считался очень холодным для бани, поэтому поверх бетонного основания всегда укладывался «теплый» слой в 3-4 ряда пустотелого керамического кирпича. После выравнивания кирпичного слоя можно выкладывать шлакоблок, газобетон или арболитовый камень.

Заливка теплой ленточной основы под баню

Относительно новым является способ сделать утепление отливки в грунте на основе пористых полистирольных плит. В этом случае для изготовления опалубки ленточной основы используются несъемные пластиковые плиты, собираемые и устанавливаемые в траншею. Готовые плитки из пенополистирола соединяются между собой встык и фиксируются металлическими распорными конструкциями. После заливки бетон фиксирует теплоизоляционный материал и позволяет сделать полноценное утепление основания бани.

Стоимость затрат на отливку ленточного фундамента составляет не менее 25% от общей сметы расходов. В отличие от стен, крыши или теплоизоляции бани, переделать неправильно уложенный фундамент или демонтировать и сделать его в новом виде практически невозможно. Поэтому к изготовлению даже самого простого ленточного фундамента нужно подходить максимально тщательно.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Виды фундаментов

Виды фундаментовВиды фундаментов

Затраты на сооружение фундамента для бани составляют около 17 % от строительства всего здания. Фундамент устанавливается не только для стен по периметру конструкции, но проходит по линии несущих перегородок. Также иногда дополнительно производится основа для печи или отдельно стоящей опоры.

Пример обустраиваемого ленточного фундамента для бани. Лента проходит по периметру стен и под будущей межкомнатной перегородкой

Виды фундаментов Описание

Ленточный фундамент

Необходим при строительстве небольшой и не тяжелой конструкции, однако может выдержать и большие нагрузки, в зависимости от заглубления и свойств грунта

Столбчатый фундамент

Необходимы для монтажа легких конструкций. Отлично смотрятся при необходимости создания нескольких отсеков бани, например, для основного отделения и бассейна

Свайный фундамент

В последнее время это распространенный тип фундамента для бань. Требует минимальных трудовых и материальных затрат, однако пригоден только для одноэтажных бань. Свайный фундамент можно использовать даже при тяжелой конструкции здания и высоком уровне грунтовых вод

Монолитный или плитный

Для бани они применяются редко, однако при желании создать здание на неоднородном, быстро промерзающем или затапливаемом грунте без них обойтись очень сложно

Правила возведения фундаментов для бани

По способам построения фундаменты разделяются на такие типы:

  • индустриальные. Сооружаются из отдельных блоков или модулей;
  • неиндустриальные. Производятся одномоментно, непосредственно при активизации строительных работ.

Строительные предписания

Предписания Пояснения

Подготовка площадки

До начала выкапывания траншей или других углублений, необходимо счистить верхний плодородный слой почвы. Когда планируется сооружение отмостки или дополнительных корпусов бани, почва единоразово очищается и под ними. Если пренебречь этим правилом и оставить верхний слой почвы цельным, то после возведения фундамента растения могут загнить, а при соприкосновении с почвой деревянной конструкции есть риск повреждения строительного материала вплоть до необходимости его полной замены, что является трудоемким процессом.

Отсыпка участка

После снятия верхнего грунта, под будущим зданием образуется значительное углубление. Если создается ленточный фундамент, в пустые участки необходимо засыпать новый грунт. Следует выбрать очищенную землю, в которой не содержится мусора и органических остатков. Если дополнительно формируется подполье, то пользуются тем же способом, чтобы при повышении уровня воды не было затопления здания бани.

Траншеи и котлованы

Выкапывание траншеи под ленточный фундамент по шаблону

Углубления и траншеи вырываются на определенную глубину. Точный размер заглубления определяется свойствами почвы, уровнем сезонного поднятия подземных вод, силой промерзания грунта в холодные месяцы. Для каждого района есть определенная глубина, где грунт промерзает до 0 °C, а для глинистых почв до -1 °C. Чтобы точно узнать глубину промерзания грунта в конкретной местности, достаточно заказать геологические изыскания.
Если траншея в глубину занимает до 100 см, а в ширину до 60 см, ее стороны должны быть полностью вертикальными. Когда глубина больше данной отметки, часто принимается решение о расширении граней по направлению вверх. Если грунт ненадежный, можно установить временную опалубку, которую впоследствии необходимо снять.

Ленточный фундамент

Ленточный фундамент

Фундаменты, располагающиеся по периметру стен, а иногда и перегородок, обладают формой ленты. Они выполняются не только из железобетонной смеси с армированием. Активно применяются железобетонные блоки, которые штампуются в заводских условиях, кирпичи. Материал избирается в зависимости от типа грунта и особенностей всей конструкции бани, включая ее форму, габариты и вес. В частом строительстве ленточные фундаменты делаются бутобетонными, так как основу их конструкции составляет природный камень, который плотно заливается бетонной смесью.

Бутобетонный ленточный фундамент
Бутобетонный фундамент своими рукамиБутобетон из крупных камней

Конструкция ленточного фундамента

Если грунт не является надежным или его свойства опасны для здания, необходимо использовать монолитный железобетонный фундамент, являющийся надежной основой и барьером для движения слоев грунта или паводков, если при строительстве выполнится его правильное заглубление и расположение.

Конструкция ленточного фундамента

Когда грунт на участке, где происходит постройка бани, гарантированно безопасен, можно смело создавать мелкозаглубленный ленточный фундамент, так как он также способен выдерживать значительные нагрузки. Чем меньше конструкция фундамента, тем дешевле и легче выполняется его сооружение. Для большинства бань небольшой по глубине фундамент является оптимальным и полностью безопасным.

Схема мелкозаглубленного основания

Выбор сечения ленточного фундамента

Выбор сечения ленточного фундамента

Условные обозначения на изображении:

  • а — прямоугольный фундамент через стену;
  • б — ступенчатый;
  • в — прямоугольный под стену из бруса;
  • г — фундаментная стена для подполья;
  • д — сборные конструкции из железобетонных блоков.

Размеры ленточных фундаментов для бань с любым количеством этажей примерно одинаковы. Нагрузки, которые передаются даже от трехэтажной бани на основание, не очень велики, при этом площадь фундамента часто в несколько раз превосходит необходимую для выдерживания веса конструкции.

Расчет длины ленточного фундамента

Ширина подошвы определяется в зависимости от типа фундамента:

  • бутовые — более 60 см;
  • железобетонные и другие, вмещающие значимый процент бетона, — более 40-60 см;
  • кирпичные — 51 см.

Данные параметры обязательно выдерживаются, так как обеспечивают удобство в работе и возможность беспроблемной перевязи камней, расположенных в вертикальном направлении.

Нагрузки на фундамент

Основание для ленточного фундамента

Для обеспечения долговечности ленточного фундамента необходимо осуществить его монтаж на песчаную подушку. Обычно слой песка в высоту должен занимать более 20 см, что следует учесть при вырывании траншеи. Если грунт признан пучинистым, песчаную подушку можно располагать более чем на 60 см, так как с ее помощью ограничивается зона воздействия на фундамент.

Песчаная подушка — схемаТрамбовка песчаной подушки
Избыток воды приводит к обратному — разуплотнению грунтовой подушкиУтрамбованная песчаная подушка

Обычно строительные нормы предусматривают трамбование песка при засыпке основы с помощью заливки воды. Если выполнять это действие на слабых грунтах, возможно значительное размывание основания. Когда фундамент устанавливается на пылеватых грунтах или суглинках, желательно засыпать предварительно смоченный водой, то есть утяжеленный песок.

Песчаная подушка должна быть выровнена по уровню

Альтернативой полностью песчаной может выступать песчано-гравийная подсыпка, которая составляется из песка и гравия в пропорции 4:6. Слабые грунты влияют не только на особенности формирования основы для фундамента, но и на возведение ленточного фундамента. Вся внутренняя поверхность траншеи должна быть полностью изолирована геотекстилем до начала обустройства песчаной подсыпки. Эта особенность при строительстве поможет оградить песчаную подсыпку от смешения с илом или размывания во время поднятия грунтовых вод на высокий уровень.

Видео — Песчаная подушка под фундамент

Устройство опалубки

Устройство опалубки из дереваУстановка опалубки — схема
Изготовление опалубкиСхема опалубки для ленточного фундамента
Устройство опалубки

В заранее подготовленную траншею монтируется опалубка. Она необходима для ограждения точных контуров фундамента и препятствия его растеканию. Для этого по обоим краям траншеи вбиваются колышки, которые страхуют деревянные щиты, балки или металлические перекрытия от падения. Также возможен монтаж несъемной опалубки. В этом случае после окончания работы она остается на прежнем месте и может выступать в качестве лицевой части фундамента.

Для обустройства съемной опалубки подходят не только деревянные конструкции, но и шифер, фанера и другие листовые материалы, которые можно поставить вдоль траншеи ровным рядом. Внутрь опалубки выкладывается рубероид, являющийся гидроизоляцией для фундамента.

Влагостойкая фанера для опалубки
Опалубка из обрезной доскиОпалубка из стекло-магнезитовых листов

Видео — Опалубка деревянная

Укладка арматуры

Укладка арматуры

Армирование фундамента желательно выполнять при создании любой бани, даже небольшой конструкции эконом-варианта, так как излишняя прочность поможет фундаменту сохраниться на долгие годы. Достаточно каркаса, состоящего из нескольких граней.

Схема армирования ленточного фундамента

Перед монтажом арматурного каркаса следует под все элементы, стоящие на нижней поверхности, подставить стульчики для арматуры или устойчивые камни. Арматура не может устанавливаться непосредственно на песчаную подушку, так как при заливке бетона все грани должны быть им охвачены, чтобы обеспечить максимальную прочность конструкции.

Схема сварки арматурных соединений

В два ряда вбиваются плотные арматурные прутья. Перпендикулярно им располагаются длинные, но более тонкие элементы, которые скрепляются с вертикальными полосами во всех местах стыков. Для этого применяется сварка или специальная проволока.

Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок

Пособие к СНиП 2.03.01-84 и СНиП 2.02.01-83. Файл дл скачивания

Пособие к СНиП 2.03.01-84 и СНиП 2.02.01-83

Бетонная смесь для заливки фундамента бани

Бетонная смесь для заливки фундамента бани

Пропорциональный состав бетонной смеси высчитывается после приобретения цементного порошка, так как его прочностные характеристики меняются в зависимости от марки всех компонентов, их класса, а также наличия дополнительных элементов в составе смеси.

Обычно используется распространенная схема, при которой цемент, песок и щебень смешиваются в пропорции 1:3:5. Воды доливается столько, сколько необходимо для создания полноценной смеси, однако следует помнить, что пропорциональное соотношение воды с цементом равняется 0,5.

Видео — Приготовление бетона для фундамента бани

Заливка ленточного фундамента для бани

Заливка ленточного фундамента для бани

Смесь помещается в опалубку сразу после окончания ее приготовления, так как она способна быстро затвердевать. Необходимо параллельно выпускать пузырьки из цементного состава. Для этого используется лопата или обыкновенная палка, однако по возможности стоит приобрести или взять в аренду глубинный вибратор.

Заливка раствора в опалубку

Выравнивание раствора лопатой

Чтобы гарантировать правильное расположение бетона без первичного образования значительных участков воздуха, необходимо простучать опалубку по всей протяженности. Если бетонная смесь заливается в холодный или дождливый сезон, то сразу после ее помещения в опалубку следует закрыть бетон полиэтиленовой пленкой, на нее положить утеплитель, сверху следует тщательно проложить конструкцию качественной гидроизоляцией.

Защита фундаментной ленты

Опалубку можно снять до момента полного затвердения бетона. Обычно для этого достаточно подождать неделю или немного меньше.

Процесс снятия опалубки

Столбчатый фундамент

Столбчатый фундамент с ростверкомСтолбчатый фундамент

Столбчатый фундамент рассчитывается на большие нагрузки, осуществляющиеся на него от деревянных конструкций или под действием кирпичных бань. Уровень заглубления высчитывается индивидуально. На параметры влияет не только тяжесть и протяженность здания, но и природные условия местности, в которой осуществляется строительство. Мелкозаглубленный ленточный фундамент можно смело применять, если расположены преимущественно песчаные почвы, а грунтовые воды находятся на значительной глубине, для района не характерны паводки.

Когда следует возводить столбчатый фундамент?

Схема устройства ленточно-столбчатого фундамента

Столбчатые фундаменты можно выбрать для большинства бань. Исключение составляют сооружения, для которых предусматривается создание подвалов или подполья. Когда необходимо сэкономить на строительстве, следует соорудить столбчатый фундамент, так как он значительно дешевле ленточного, а его построение не представляет сложностей.

Четко измерять глубину столбчатого фундамента необходимо только в том случае, если на участке почва склонна к пучению. Железобетонные столбы должны опускаться ниже уровня максимального промерзания почвы, чтобы не было риска перекоса бани. Желательно заглублять их с учетом самых сильных морозов, а не ориентируясь на средние показатели.

Пример обустройства железобетонного столбчатого фундамента

Материалы для создания столбчатого фундамента

Фундамент столбчато-ленточный с основанием под печь

Фундамент формируется из множества небольших по толщине столбов, на которые опирается вся конструкция. В некоторых случаях опорными столбами служат природные камни большого размера. Их размещают в угловых частых сруба, а в промежутках разрешено использовать камни меньшего размера.

Сечение столбов

Столбчатый фундамент с уширением

В большинстве случаев используются железобетонные блоки, которые можно заранее приобрести или соорудить самостоятельно непосредственно при застройке фундамента. В последнее время строители научились умело использовать кирпичи или асбестоцементные трубы в качестве столбов, что является очень актуальной и удобной идеей. В этом случае данные материалы сначала помещают в грунт, а затем заливают бетонной смесью. Обязательно применяется опалубка, предусматривается каркас из нескольких железобетонных прутьев в каждом углублении.

Создание столбчатого фундамента

Схема постройки столбчатого фундамента практически не изменяется вне зависимости от выбранного материала.

Этап Описание

Вырывается яма на заранее рассчитанную глубину

Для этого используется установка для бурения. Получается небольшая скважина.

Заполнение ям песком

Полученное пространство наполняется песком на уровень около 20 см.

Трамбовка с проливкой водой

Песчаная подушка утрамбовывается с помощью заливки в отверстия воды.

Армирование и заливка

Заливка бетона в опалубку

Когда ямы высохнут, в них следует поместить выбранный материал для столбов. Обычно это арматурные прутья, после установки которых в углубления заливается бетонная смесь.

Гидроизоляция столбчатого фундамента

Снаружи для столбов применяется надежная гидроизоляция. Это объемные слои рубероида и битумной мастики, которые используются в несколько приемов, то есть образуют несколько перемежающихся рядов покрытия.

При обустройстве деревянного столбчатого фундамента, необходимо предварительно подготовить материал. Осуществляется покрытие антисептическим и защитным составом, с помощью которых гарантируется отсутствие паразитарных явлений на дереве, его порча грызунами, также ликвидируется подверженность разным грибковым заболеваниям, обеспечивается огнестойкость.

Фото деревянного столбчатого фундаментаДеревянный фундамент
Деревянный фундаментДеревянные сваи, выполненные из лиственницы

Столбы в обязательном порядке устанавливают в углах конструкции. Иногда баня имеет два отдельных помещения, соединенных между собой небольшой перегородкой. В этом случае учитываются углы всех отделов. Также столбы необходимы в местах пересечения внутренних перегородок. По всему периметру стен можно расставить столбы немного меньшей или такой же длины на расстоянии от 1,5 м до 2 м друг от друга.

Фото столбчатого фундамента под баню

Мелкозаглубленный фундамент может проектироваться как из монолитного бетона, так и при использовании конструкции из кирпича. Часто устанавливаются столбы, стенки которых постепенно сужаются.

Схемы различных столбчатых оснований

Часто столбчатый фундамент выполняют из смеси бетона, которая заливается либо в отверстие со вставленными арматурными прутьями, либо в асбестоцементную трубу, являющуюся своеобразным каркасом конструкции. Реже столбчатые фундаменты производятся из заранее подготовленных блоков, прошедших заводскую обработку. Для них также необходима песчаная подушка.

Если здание имеет тяжелую конструкцию или местность отличается ненадежным грунтом, можно организовать ростверк, выполняющийся в виде железобетонного пояса. Он является конструкционным звеном, объединяющим все элементы. Обычно ростверк необходим при постройке кирпичной бани, однако нередко его применяют и для деревянной.

Конструкция ростверка

Столбчатый фундамент — нюансы обустройства

Свайный фундамент

Технология создания данного фундамента предусматривает бурение скважин. Сделать заглубления можно как с помощью специальной установки, так и вручную. Для скважин заранее назначается оптимальный диаметр и глубина. Далее отверстия армируются и заполняются бетоном.

Создание скважин

Создание скважин

Опоры нужно поместить под стенами бани и часто по линии ее перегородок. Их численность рассчитывается с учетом общей нагрузки, создающейся от здания. Диаметр свай, поддерживающих внешний каркас и располагающихся внутри, отличается. На ширину внутренних опор оказывает влияние суммарная нагрузка от пола, перегородок и других элементов внутри конструкции.

Вручную создать ямы можно максимум с глубиной 3 м. Если конструкция бани оказывает значительную нагрузку или работа происходит с пучинистым грунтом, следует применить бур. С помощью данной установки создаются скважины 5 м в глубину и более. Если баня строится в районах, где опоры приходится заглублять на расстояние более 6 м, необходимо воспользоваться электрическим или моторным буром, так как ручной не справится с этой задачей.

Видео — Столбчатый фундамент

Армирование и бетонирование фундамента

Необходимо выбрать рубероидные трубы. Их длина всегда больше, чем глубина скважин, так как они должны выходить из-под земли на значительное расстояние. Верхние участки данных конструкций являются опалубкой. Для этого они обматываются рубероидом в 3 слоя и связываются с помощью тонкой проволоки из стали.

Опалубка для сваи

Когда опалубка будет сформирована, ее необходимо опустить в готовую скважину. Иногда в скважинах заметны грунтовые воды. Если их уровень не превышает поверхность земли, беспокоиться не стоит, так как свайные фундаменты предназначены именно для тех районов, в которых случаются паводки или уровень подземных вод слишком велик. Если воды накапливается столько, что она превышает уровень скважины, необходимо ее откачивать с помощью специального насоса. Только после ликвидации воды из всех ям можно осуществлять заливку бетона.

Опущенный в лунку рубероидОбустройство фундамента

Рубероид служит в качестве защиты столба от деструктивных процессов. Если не использовать данные трубы, есть возможность появления некоторых неудобств.

  1. Когда в бетоне недостаточно цементного молочка, схватывание и затвердение конструкции происходит проблематично, ведь если нет рубероидной трубы, происходит передача части цементного молочка в окружающий грунт.
  2. В стенках опор фундамента не наблюдается симметрия. Только с помощью основы из рубероида можно сделать их абсолютно ровными. Если оставить неровности без изменения, возможна деструкция данных участков из-за действия низких температур зимой.

Армирование свайного фундамента для бани производится с помощью прутьев диаметром примерно 6 мм. Их необходимо соединить между собой специальными поперечинами. При расположении прутьев необходимо учитывать высоту будущего ростверка, так как железобетонный стержень должен быть немного ниже него. Это обеспечит надлежащее соединение конструкционных элементов. Чтобы снизить уровень арматурных прутьев, достаточно заглубить их на несколько сантиметров в грунт.

Армирование свайного фундамента

Заливку бетонной смеси производят порционно. Следует отмерять его так, чтобы каждый раз слой не превышал 5 м. В скважинах бетон уплотнять следует обязательно. Для этого применяют вибрационные приборы. Необходимо за короткое время залить весь фундамент, чтобы он высыхал равномерно.

Заливка бетона в армированные основанияПример заливки бетона

Создание ростверка

При возведении свайного фундамента используются два вида ростверков.

  1. Монолитный.
  2. Состоящий из железобетонных конструкций.

Конструкции ростверков

Для правильного построения ростверка необходимо выполнять некоторые правила.

  1. Высота фундамента выше 3 метров.
  2. Ширина ростверка должна быть аналогичной толщине конструкции цоколя, если сваи стоя в одном ряду. Когда сваи расставлены разброс, для определения ширины ростверка оценивают толщину стен на первом этаже. Следует помнить, что ширина конструкции не может превышать 4 метров.

Ростверк — фото

Когда ростверк собирается из нескольких составных элементов, особое внимание необходимо уделить правильному креплению свай в оголовке. Во время проведения бетонирования к ростверку подсоединяется еще один предмет — специальный стержень, имеющих очертания буквы Т. Оголовок сваи обязательно накрывается добавочным арматурным стержнем с ограничительными пластинами.

Ростверк из бруса

Пластины должны быть немного толще свай. Высота оголовка создается оптимальной для того, чтобы была возможность в горизонтальном направлении охватить сваю и участок ростверка, к которой монтируется конструкция. Когда все параметры соблюдены, можно приступить к бетонированию стыка. Все арматурные элементы, выходящие за рамки конструкции, необходимо прикрепить к монтажным петлям с помощью сварки. По окончании работ образовавшиеся швы нужно залить цементным раствором или бетоном.

Точность уровня ростверка влияет на возможность безопасного строительства стен. Если он имеет значимый перекос, необходимо уровнять его с помощью добавления слоя цемента в необходимые участки. Перед окончанием работы по возведению свайного фундамента для бани необходимо замерить все его стороны и проверить их соответствие изначально запланированным параметрам.

Монолитный фундамент (железобетонная плита)

Монолитный фундамент (железобетонная плита)

Это самый надежный наиболее легкий для изготовления тип фундамента для бани. Для него необходимы качественные материалы, так как к монолитной плите предъявляется больше требований, чем к остальным конструкциям. Процесс работы не сложный, многих застройщиков радует, что нет необходимости в применении строительной техники.

Этап Описание

Рытье котлована

Обычно для монолитной плиты роется котлован с припуском на создание специальной подушки из гравия или песка. Необходимо точно выровнять поверхность. Создание уклонов запрещено. Если пренебречь этим правилом, фундамент гарантированно подвергнется растрескиванию и деформации.

Монтаж опалубки

Для создания опалубки необходимо подбирать доски не менее 25 мм толщиной. Они устанавливаются с помощью опор. Следует перед закладкой арматуры проверить жесткость креплений, чтобы после заливки бетона не произошло деформации или деструкции опалубки.

Гидроизоляция и утепление

Создается дренаж для последующего водоснабжения и водоотведения. На песчаную подушку накладываются слои гидроизоляции при необходимости утеплителя. При использовании последнего следует позаботиться о том, чтобы он с двух сторон был покрыт материалом, не пропускающим влагу.

Армирование

Схема армирования

Арматурная сетка вяжется с использование железобетонных прутьев различного сечения. Первоначально необходимо предусмотреть основание, на которое можно поставить арматурный каркас. Следует помнить, что опускать арматуру в котлован непосредственно на изоляционные слои нельзя. При заливке бетона в этом случае смесь не покроет нижние грани железобетонной сетки, что значительно снизит прочность всей конструкции и может привести к растрескиванию фундамента.
На поверхности котлована устанавливаются специальные стульчики для арматуры. Желательно использовать именно эти элементы. Альтернативой могут выступать объемные кирпичи, другие жесткие конструкции, однако крепить на них арматурный каркас очень сложно.
Выбираются самые широкие арматурные стержни. Они необходимы для установки вертикального ряда. Чтобы было удобно работать с конструкцией, можно все прутья сразу устанавливать на стульчики для арматуры. Горизонтальные элементы каркаса выкладываются в 1-3 слоя, в зависимости от углубленности фундамента. Расстояние между слоями можно делать от 10 см, так как более плотное крепление редко оправдано. Во всех местах пересечения арматурные прутья скрепляются с помощью сварки или стальной проволокой.

Заливка бетонной смеси

Можно самостоятельно создавать бетонную смесь, руководствуясь распространенным рецептом. Смешиваются щебень, песок и цемент в точно пропорции 5:3:1. Если данная работа кажется слишком длительной, можно приобрести готовую строительную смесь, которая продается в сухом виде. Для разведения смеси как самостоятельного, так и заводского приготовления необходимо применить воду. Точных рамок не определяется, однако следует довести бетон до консистенции, напоминающей нежирную сметану.
Сразу после разведения необходимо приступить к заливке смеси. Вручную это сделать очень сложно. При необходимости работы выполняют в несколько этапов, то есть послойно. Этот прием отрицательно влияет на прочностные характеристики фундамента, однако допускается в строительных нормах.
Желательно применять спецтехнику. Прибор можно взять в аренду или позаимствовать у друзей. В этом случае устройство будет брать готовую смесь из миксера и подавать на объект с помощью лотка. Во время заливки бетонной смеси нужно параллельно работать глубинным вибратором. С его помощью конструкция становится прочной и ровной, так как вовремя осуществляется вывод лишнего воздуха. Обойтись без этой меры нельзя.

Смачивание фундамента

После заливки фундамента необходимо выждать 24 часа и увлажнить его. Для этого нужен разбрызгиватель. Запрещено заливать конструкцию сильной струей воды. Если работы осуществляются при низкой температуре, фундамент обязательно покрывается гидроизоляционной полиэтиленовой пленкой. Плитный фундамент сохнет долго. Желательно воздержаться от дальнейших строительных работ на 3-5 недель.

Залить фундамент под баню своими руками может каждый желающий. Для этого необходимо выбрать подходящий тип конструкции, правильно осуществить все этапы работы и использовать только высококачественные материалы. Если заливка фундамента осуществляется внимательно, соблюдаются все строительные нормы, основание бани будет прочным и долговечным.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
