Лестница гусиный шаг

Содержание

Особенности конструкции

Лестница «гусиный шаг» значительно отличается от других видов оформления подъема на этаж. Благодаря этим отличиям её часто устанавливают в тех местах, где существуют строгие ограничения по площади. На недостаточном отрезке места установить безопасную и удобную лестницу очень проблематично. Здесь и приходит на выручку проект конструкции «гусиный шаг».

Характерная черта лестницы гусиный шаг — своеобразная форма ступеней и принцип их расположения

Свое название такая лестница получила благодаря особенностям оформления ступеней. Если конструировать привычный вариант в условиях ограниченного пространства, придется делать большой уклон и высокие ступени. Нормально ходить по такой лестнице практически невозможно, ведь стопа не будет полностью прилегать к поверхности, а видимость будет очень ограничена. Даже поручни не способны значительно облегчить ситуацию.

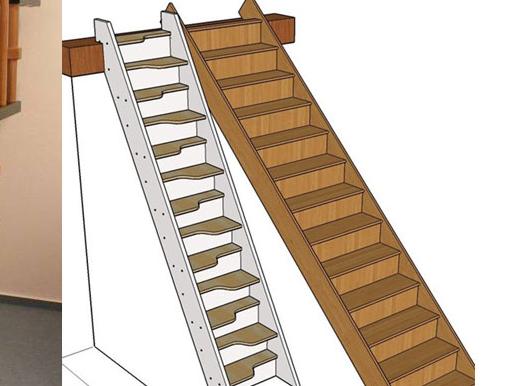

А вот проект по типу «гусиного шага» отличается формой и особенными вырезами на ступенях.

Вырезы на ступенях позволяют идущему отчетливо видеть направление своего следующего шага, что значительно повышает уровень безопасности подобных конструкций.

Лестница гусиный шаг, согласно расчетам, имеет больший градус уклона. Ступени проектируются таким образом, чтобы одна их сторона была большей, а другая – минимальной. Направление проступи чередуется. В итоге получается не только удобная и безопасная конструкция, но и довольно оригинальное изделие по своему внешнему виду.

Преимущества лестницы «гусиный шаг»:

  • возможность использования на ограниченном пространстве;
  • оригинальный дизайн;
  • удобство использования;
  • безопасность;
  • экономия материалов.

Расчет лестницы с гусиным шагом

  • Особенности лестниц с гусиным шагом
  • Необходимые формулы
  • Необходимые соотношения

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

Схема устройства лестницы “гусиный шаг”: 1 – тетивы; 2 – ступени; 3 – шипы для крепления ступеней; 4 – дополнительные металлические стяжки; 5 – балясина; 6 – перила.

Главная их особенность – форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема – 50-70°.

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, – взяться за поручни, а второе – поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

  • sz – ширина ступени, ;
  • m – высота ступени, .

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте.

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы .

>Необходимые соотношения

Главная / Библиотека / Самостоятельный расчет лестницы гусиный шаг

Самостоятельный расчет лестницы гусиный шаг

В каждом здании или помещении, имеющем несколько уровней, обязательно устанавливается лестница. Виды подъемных конструкций и особенности их конструкций очень разнообразны. Их выбор зависит от назначения и габаритов помещения, условий эксплуатации и многих других факторов. Одной из самых оригинальных можно назвать лестницу, получившую название «гусиный шаг». Для того, чтобы по такой конструкции было удобно ходить, необходимо произвести правильный расчет лестницы гусиный шаг.

Как выглядит лестница гусиный шаг?

Именно с походкой гуся сравнивают передвижение человека по такой конструкции. Форма ступеней в такой конструкции ассоциируется с крыльями мотылька или веслами, что дает им соответственные названия – мотыльковые или весельные. Для удобства передвижения по устройству закрепляются эти ступени поочередно, то широкой, то узкой своей стороной. Главное, правильно рассчитать ширину ступени. Подобные конструкции начали использовать еще несколько веков назад, и устанавливались они, в основном, в узких помещениях с необходимостью продолжительного подъема – башнях, колокольнях, мельницах.

В высоких, но достаточно тесных помещениях перемещение по лестнице может стать не просто некомфортным, но и весьма травмоопасным. Это обусловлено тем, что для размещения конструкции в таком ограниченном пространстве, придется увеличивать высоту ступенек и уменьшать ширину проступи. Соответственно, при спуске человеку придется практически прицеливаться, чтобы попасть ногой на каждую последующую ступеньку. Перемещение объемных грузов по таким ступеням тем более становится небезопасным и практически невозможным. Именно в таких непростых условиях устанавливаются изделия «гусиный шаг», как видно на фото. Они позволяют значительно сэкономить место, и, благодаря оригинальной форме ступеней, делают лестницу удобной и практичной. Дело в том, что человек, в основном, на ступень становится только одной ногой. Следовательно, именно для одной ноги должна быть предусмотрена удобная широкая проступь, а вот второй конец ступеньки можно сделать значительно уже. Следующая ступень должна предусматривать широкое пространство для второй ноги и так далее. Чередование ступеней позволяет не только существенно экономить место, но и прекрасно видеть при спуске каждую следующую ступень из выреза предыдущей.

Параметры конструкции

Лестницы с «гусиным шагом» чаще всего устанавливают для экономии места, поэтому придают им достаточно большой угол наклона – от 45º до 65º. При таком положении спуск и так весьма затруднен. Для повышения степени комфорта и надежности лестничной конструкции ступеньки имеют широкую проступь только на 1/2 или 2/3 от всей длины ступени. А дальше формируется прямой или косой срез, либо плавное скругление до минимального значения.

Исходя из размеров места и выбранного угла наклона, производится расчет количества ступеней и их геометрические параметры:

  • ширина ступени в месте, куда должна опираться нога, должна примерно соответствовать стандартной ширине обычных ступенек – около 300 мм. Хотя, конечно, для уменьшения габаритов этот параметр тоже урезают.
  • размер узкой части может варьироваться в зависимости от материалов, типа конструкции и дизайнерских решений.
  • подступенки практически не используются,
  • а вот вертикальное расстояние между ступенями несколько увеличивают по отношению к стандартному. Опытным путем определено, что наиболее комфортная высота ступенек равна 150 мм. Но, в условиях экономии места и при использовании лестниц типа «гусиный шаг», допускаются при расчете некоторые отклонения. Однако злоупотреблять этим не стоит, так как даже незначительное поднятие ступенек резко снижает уровень комфорта при дальнейшей эксплуатации изделия.

Подобная конструкция может применяться как для маршевых конструкций на косоурах или тетиве, так и для винтовых на центральной опоре и без нее.

Подведем итоги

Лестницы гусиный шаг считаются идеальным решением в помещениях, где для подъемной конструкции практически нет места, однако обустроить ее на второй этаж просто необходимо. Главное в этом случае, правильно рассчитать все параметры изделия, чтобы ходить по ней было удобно и комфортно.

При возведении частных домов многие сталкиваются с необходимостью установки лестницы на второй этаж. Однако, как разместить такой габаритный элемент интерьера, если в жилом помещении дефицит свободного пространства? В таком случае одним из оптимальных вариантов станет поворотная лестница с забежными ступенями. В этой конструкции длина прямого строения делится на несколько частей, за счёт чего и экономится пространство. Переходом между маршами являются забежные ступени. Устройство такой лестницы немного усложняется, но достигается компактность и выигрывается пространство.

Требования безопасности

Главной задачей является соорудить конструкцию, которой бы можно было пользоваться без опасений за своё здоровье. Она должна быть прочной и надёжной. Задумываться об этом необходимо ещё на этапе проектировки и составления чертежа.

Для должного осуществления этого процесса следует учитывать следующие нюансы:

  • В наибольшем параметре ширина ступеньки не должна превышать 400 мм, а в наименьшем – 100 мм. Если этого требования не соблюдать, то невозможно будет достичь комфорта в эксплуатации строения.
  • На участках, где лестница имеет прямую структуру, все ступени должны иметь одинаковую ширину и длину.
  • Оптимальной высотой ступеней по всем нормативным документам является 120-220 мм. При меньших значениях пользователь будет постоянно спотыкаться об них. Выступ каждой ступеньки не должен превышать 40 мм.
  • Сооружая П-образную лестничную конструкцию с разворотом на 1800, необходимо правильно организовать расстояние между маршами. Оно должно составлять не менее одной четверти ширины ступени.
  • Расстояние от марша непосредственно до верхней части перекрытия обычно составляет не менее 2 м. В противном случае обустроить лестницу с поворотными элементами будет довольно трудно.

Виды поворотных лестниц

Такие лестницы предпочтительнее использовать в тех случаях, когда существует дефицит пространства и одномаршевые конструкции на тетивах не вмещаются. По этой же причине, а также и само строение конструкции, предполагает её размещение у стены, в идеале в углу.

Поворотные лестницы подразделяются на несколько видов, в основном по углу поворота. Повороты могут быть обустроены на любом уровне лестничной конструкции. Предпочтение отдаётся нижней части. При такой планировке поворот остаётся почти незаметным для идущего по лестнице человека. Ещё одним достоинством является безопасность.

Г-образная

Одна из самых распространённых моделей является Г-образная поворотная лестница. Разворот конструкции осуществляется на 900. Такая форма подходит для её устройства в угловой части помещения. Лестница с поворотом на 90 градусов сочетает в себе винтовую и маршевую модели. Часто содержит в своём строении забежные ступени. Их форма и размеры существенно отличаются от прямых ступенек, которые используются для устройства прямых маршей.

К преимуществам лестницы с забежными ступенями и углом поворота на 90 градусов относят:

  • универсальность и широкий спектр её применения;
  • удобство в эксплуатации;
  • довольно простой монтаж;
  • возможность использовать пространство под лестницей;
  • придать сооружению любое дизайнерское оформление.

С-образная

Такая лестница состоит из нескольких частей, которые в совокупности напоминают букву С. Обычно её построение осуществляется не двумя, а тремя маршами. Конструкция сочетает в себе плюсы как винтовых, так и прямых лестниц.

К достоинствам с-образной лестницы можно причислить:

  • прекрасный и оригинальный дизайн, способный украсить интерьер любого дома;
  • высокая степень комфортности, так как движущийся по ней человек почти не ощущает повороты;
  • позволяет конструировать её в помещениях любого типа и размера.

П-образная

Очень интересным вариантом устройства поворотной лестницы является конструкция с разворотом на 1800. П-образное строение позволяет изменить направление движения абсолютно в противоположную сторону, не занимая много пространства. Такие модели почти вплотную приблизились к винтовым вариантам, сохраняя в своей структуре марши.

По своему строению П-образная конструкция во многом напоминает поворотную лестницу на 90 градусов, но чередование поворотных и рядовых элементов производится в несколько отрезков:

  • начало подъёма на второй этаж осуществляется по прямым ступеням;
  • на следующем уровне начинается поворотная площадка (в данном случае забежные ступени);
  • на последнем отрезке подъём осуществляется прямыми ступенями на марше.

Преимуществами лестниц с забежными ступенями с поворотом на 180 градусов считаются:

  • привлекательный и эстетичный внешний вид;
  • возможность установить в любой части комнаты;
  • конструкции удобны в эксплуатации;
  • имеют высокую степень прочности и надёжности.

Конструирование

Обеспечить надёжность, прочность и красивое оформление лестницы с забежными ступенями можно только при правильном её конструировании. Для тех, кто имеет малейшие навыки в технических расчётах, выполнить их не составит труда. Перед началом работ обязательно выполняется составление проекта.

Инструменты и материалы

Первостепенной задачей при изготовлении лестниц с забежными ступенями является приобретение качественной древесины. Многие специалисты рекомендуют использовать материал из тёмного дуба, но его стоимость высока. Более доступным материалом является клён — он и стоит дешевле, и имеется в продаже в определённых объёмах.

На момент закупки нужно рассчитать необходимое количество материала. По мнению опытных мастеров, на 1 м погонный конструкции уходит 1 м3 древесины.

Кроме материала, из которого будет изготавливаться лестниц,а нужно подготовить и инструменты. В их перечень входят:

  • электролобзик;
  • дрель;
  • шуруповёрт;
  • измерительная рулетка;
  • уровень;
  • молоток;
  • крепёжные детали.

Расчёт лестницы

Для расчёта лестницы с поворотными ступенями следует выделить основные моменты и выполнить их расчёт. Обязательно учитываются такие моменты:

  • параметры размеров внутренней и внешней части поворотных элементов;
  • глубина ступеней;
  • высота подступенка;
  • размер выступа ступеней.

Для удобства использования чертежа необходимо правильно и подробно выполнить построение. Все перечисленные выше параметры наносятся на схему. Для облегчения расчётов можно пользоваться онлайн калькулятором.

Высота

Расчет лестницы с поворотом на 90 градусов начинается с ее высоты, которая определяется расстоянием от основания первого этажа до верхней точки перекрытия между первым и вторым этажом. Рассчитать можно и так: берется рост самого высокого члена семьи и к этому показателю прибавляется 100 мм — получаем расстояние от ступени до потолка. Оптимальное значение — 2 м.

Рекомендуемая высота лестницы на второй этаж

Длина марша

Габариты марша поворотной лестницы зависят от предпочтений хозяев и основных размеров помещения. Для лестниц с поворотом на 90 градусов переход может осуществиться на любом уровне. Но, специалисты отмечают, что удобнее сконструировать лестницу, если длина верхнего марша будет составлять не менее 2 м. Для п-образных конструкций длину маршей берут одинаковую.

Ширина

Параметр ширины лестницы с поворотом бывает разный. Он зависит от особенностей помещения, выбранного места установки и размеров проема. Немаловажно и то, насколько интенсивно планируется эксплуатация будущей конструкции.

В нормативных документах установлены размеры от 1000 до 1400 мм. По таким лестницам могут подняться одновременно 2 человека и даже транспортировать мебель, но и места под такую лестницу должно быть выделено больше.

На практике в небольших частных домах проектируются лестницы шириной от 700 до 900 мм. Это оптимальна величина для передвижения одного человека.

Количество маршей

В расчете лестницы с забежными ступенями обязательно определяется количество маршей. Зависит оно от типа выбранной конструкции. Поворотные Г-образные лестницы обычно конструируются двухмаршевыми. Нижний отдел обычно короче верхнего. П-образные конструкции также монтируются двухмаршевыми, каждый из них обустраивается прямыми ступенями. Касательно с-образных строений можно отметить, что они могут иметь более двух маршей.

Угол наклона (крутизна)

Нельзя сделать лестницу комфортной в использовании, если не продуман угол ее наклона. По слишком крутой лестнице передвигаться затруднительно и опасно, хотя и позволяет значительно сэкономить место в помещении. Средние параметры крутизны конструкции для жилых помещений составляют от 240 до 370.

Число ступеней

Число ступеней целиком и полностью зависит от длины лестницы. В поворотных конструкциях необходимо посчитать число ступеней по отдельности для маршей и для площадки перехода, то есть количество забежных ступеней. Обычно это число зависит от радиуса разворота, который наносится на чертежи, а затем разбивается на секторы.

В идеале количество ступеней в каждом марше лестницы должно быть одинаковое.

Высота проступи (расстояние между ступенями)

Высота проступи, то есть расстояние между соседними элементами, должно быть таким, чтобы человек передвигался, не напрягаясь. Общепринятыми нормами установлен оптимальный размер проступи – 15-20 см.

Шаг (ширина ступени)

Немаловажным фактором для комфортного передвижения является ширина ступени. Оптимальным вариантом является соответствие параметра с длиной ступни человека. Поэтому установлен параметр – 23 см. Естественно этот показатель может колебаться как на увеличение, так и на уменьшение размера.

Если габариты помещения не позволяют установить стандартные ступени, то можно прибегнуть к некоторым хитростям. К примеру, можно увеличить нависание ступени над опорой. Но, в этом случае необходимо помнить, что здесь тоже существуют свои нормы: этот параметр не должен превышать показатель 5 см.

Чтобы правильно рассчитать забежные ступени, необходимо следовать таким требованиям:

  • ширина внешней части не должна превышать 40 см;
  • ширина ступени с внутренней стороны обустраивается не менее 10 см.

Длина ступени

Обычно дина ступеней рассчитывается в соответствии с шириной лестничной конструкции с учётом нескольких нюансов. Если строение обустраивается на тетивах, то длина ступени полностью соответствует расстоянию между балками. Конструкция на косоурах даёт свободу выбора. Длина определяется желанием заказчика.

На видео: самый простой способ расчета лестницы.

Распиловка косоуров

Прежде чем осуществлять распиловку косоуров своими руками, необходимо точно рассчитать и сделать разметку. Для этого используется шаблон, изготовленный в форме прямоугольного треугольника. Один из катетов соответствует размеру высоты проступи, а второй глубине ступени. Прикладывая треугольник гипотенузой к краю балки, наносят разметку на неё как показано ниже на фото. После нанесения разметки посредством циркулярной пилы вырезают треугольники, затем полученный косоур шлифуют.

Установка опорных столбов

На следующем этапе устанавливаются столбы, на которые будут опираться косоуры. Построение первой опоры осуществляется в месте, в котором по проекту заканчивается длина первого марша и начинается поворотная часть конструкции. Предварительно в опоре обеспечивают углубление по размеру нижней торцовой части косоура.

В нижней части пролета будущей лестницы, размещённой в углу, необходимо построить опоры под забежные ступени. Они также будут подпирать косоур, находящийся у стены.

Крепление косоуров

Начинают крепить готовые косоуры в верхней части, используя металлические уголки. В них заранее подготавливаются отверстия и осуществляется монтаж посредством болтов. Балка у стены крепится на дюбеля или металлические анкера.

При креплении косоуров необходимо следить за тем, чтобы они располагались строго напротив друг друга. Поверить это можно посредством строительного уровня.

Изготовление ступеней

После того как косоуры установлены на своё место, приступают к изготовлению ступеней. Прямые проступи изготовить довольно просто. Более подробно остановимся на забежных ступенях. Элементы необходимо вырезать из доски габаритами 90×90×4 см. Всего потребуется три ступеньки. Делим доску на 3 равные части, для этого проводим линии из одного угла. В итоге получаем секции, из которых рассчитываем и формируем ступени.

Распиливаем доску и каждую часть подгоняем по размерам, соответственно установленным косоурам. На заключительном этапе все готовые ступени вскрываем лаком, нанося три слоя.

Сборка лестницы

Следующий шаг — установка готовых ступеней и сборка конструкции своими руками. С прямыми ступенями все просто — их устанавливаем на подготовленные вырезы в косоурах. Для монтажа забежных элементов на участке разворота лестницы в опорном столбе необходимо вырезать пазы. Они должны иметь чуть меньшие размеры, чем толщина самих ступеней.

Для установки ступеней с внешней стороны, то есть у стены, необходимо дорабатывать опоры. Их прочно прикрепляют к стене.

Внутреннюю часть забежной ступени смазываем клеем ПВА и вставляем в подготовленный паз, а внешнюю укладываем на опорные стойки у стены, при необходимости край подгоняем. Чтобы деталь надежно зафиксировалась, ее прикручиваем к каркасу посредством саморезов.

Далее устанавливаем тетиву для нижнего марша лестницы — она необходима, чтобы скрыть торцы прямых ступеней и выпирающий из опорного столба угол последней забежной детали. Обрезаем край тетивы под прямым углом, чтобы можно было установить входной столб.

Ограждения и балясины

Заключительный этап сборки поворотной лестницы – осуществление монтажа перил. Для этого необходимо сначала установить балясины на ступени. Сделать это можно с помощью саморезов и с использованием шкантов.

В каждой ступени по краям нужно сделать сквозные отверстия по диаметру чуть меньше, чем диаметральное сечение шкантов. Отверстия должны получиться строго вертикальными, в противном случае балясины пойдут наперекос. Шканты смазываем клеем ПВА и углубляем в полученные пазы, после чего на штыри садим балясины, в которых предварительно делаем соответствующие отверстия.

Следующий шаг – выравнивание верхней части для крепления перил, то есть нужно срезать балясины. Для этого к крайним стойкам крепят отбивную нитку и по ней делают разметку. Затем лишние детали срезают. В заключение устанавливаются перила и закрепляют с помощью саморезов с потайной головкой.

Полный процесс изготовления (1 видео)

Варианты поворотных лестниц (50 фото)

>Размеры лестницы – вникаем во все нюансы самостоятельно

3 Расчет основных элементов конструкции

Рассчитать корректный размер ступени можно, зная глубину проступи и высоту подступенка. Шаг ступеней лестницы напрямую влияет на безопасность и удобство пользования конструкцией. Безопасным сооружение считается в том случае, если сумма этих двух показателей равна 46 см: 26+20, 28+18 и подобное. Это так называемая формула безопасности, а идеальным значением считается показатель 29+17. Однако на практике не всегда есть возможность реализовать оптимальные размеры ступеней лестницы в соответствие с приведенными значениями.

В этом случае рекомендуется воспользоваться формулой Блонделя, которая за основу берет средний шаг человека:

b+2h=60…65 см, где

b – ширина проступи;

h – высота ступеньки.

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Высота этажа, мм Число ступеней Высота ступеньки, мм Ширина проступи, мм
2250

(подвальные помещения)

12 118 260
13 173 260
2500 14 179 260
14 179 290
2750 15 183 260
16 172 260
16 172 290
3000 17 176 290

Важно! Наибольшая допустимая глубина проступни в домашнем строительстве не должна превышать 32 см!

Рассчитать количество ступеней самостоятельно не так-то и сложно. Необходимо для этого знать высоту помещения. Это значение необходимо разделить на высоту ступеньки. Если итоговый вариант имеет дробное значение, берётся только целая часть. В этом случае, как говорилось выше, допускается делать нестандартной первую или последнюю ступень. В некоторых случаях сооружают под лестницей специальный подиум, высота которого подобрана таким образом, чтобы итоговое число ступеней было целым без округления.

Для расчёта глубины ступеней берётся показатель среднего шага человека. Он имеет значение 63 см. От этой цифры нужно отнять двойную высоту подступёнка. Часто конструкции оборудуют проступью – это специальная накладка на ступень, изготавливаемая из прочных пород древесины толщиной 50 мм.

Для вычисления площади помещения, которая будет отведена под лестницу, необходимо перенести конструкцию на плоскость. Она будет иметь форму прямоугольника, одна сторона которого равняется выбранной ширине марша, а вторая – проекции его длины. Рассчитать второй показатель не составляет труда. Для этого глубину ступеней необходимо умножить на их количество.

Теперь можно вычислить длину лестничного полотна. Квадрат этого значения равняется сумме квадратов ширины марша и проекции его длины. Точное значение будет равно квадратному корню из полученного результата. В этом случае дробную часть значения тоже нужно отбросить. Определяя угол наклона, необходимо узнать значение синуса прямого угла отношения этажной высоты к длине лестничного марша.

Лестница гусиный шаг хорошо вписывается в любой интерьер вне зависимости от его стиля Лестницы бывают разных видов и конфигураций. Для того, чтобы определиться какая именно подойдёт для вашего помещения, нужно прежде всего учесть то свободное пространство, которое вы согласны на неё выделить. В среднем стандартная лестница занимает от 5 до 7 квадратных метров. И это довольно-таки многовато. Очень часто бывают случаи, когда места катастрофически не хватает и в таком случае своеобразной «палочкой-выручалочкой» может стать конструкция «гусиный шаг».

Готовая лестница утиный шаг: просто и доступно

Для того чтобы сделать действительно комфортабельную и безопасную лестницу, необходимо учесть и соблюсти ряд требований и правил. При этом должны строго учитываться такие параметры как высота и ширина ступеней, ширина данной лестницы и высота её прохода. Но не всегда для этого есть возможность, поэтому зачастую владельцы домов несколько отступают от этих условий и просят сделать для них лестничную конструкцию более компактной.

Готовую лестницу утиный шаг можно как приобрести готовую, так и сделать самостоятельно

Готовая лестница утиный шаг поможет вам быстро и просто справиться с поставленной задачей: обеспечит перемещение на второй этаж и займёт при этом минимальную площадь.

Конструкция утиный шаг имеет ступени особой формы. С двух сторон у ступеней такой лестницы различная ширина. Поэтому с непривычки взбираться по такой лестнице вначале покажется сложновато. Для этого вам придётся двигаться мелкими шагами, широко расставляя ноги при этом. Поэтому и название эта лестница имеет соответствующее.

Другие названия этой лестницы:

  • Мотыльковая лестница;
  • Бабочка;
  • Самба;
  • Лестница монаха;
  • Чёртова лестница.

Перемещение по лестнице утиный шаг придётся начинать всегда одинаково, с одной и той же ноги. Но после того как вы привыкнете к этой особенности, взбираться вверх и вниз покажется вам сущим пустяком.

Делаем правильный расчёт лестницы гусиный шаг

Если у вас очень мало места для установки лестницы на второй этаж – вас порадует тот факт, что стандартная лестничная конструкция гусиный шаг займёт всего 1.2 метра. Иногда можно найти неблагоприятные отзывы о лестнице гусиная лапка. Это прежде всего касается безопасности и удобства данной конструкции.

Сделав грамотный расчёт, лестница гусиный шаг не доставит вам каких-либо неудобств, и все её недостатки сведутся к минимуму.

Угол наклона лестницы гусиный шаг следует делать таким, чтобы по ней могли легко подниматься дети и люди пожилого возраста

Самым большим спросом пользуются деревянные лестницы подобной конструкции. Дерево доступно по цене, очень просто обрабатывается, красиво смотрится и отличается экологичностью. Но наряду с этим используется и металлическая, стеклянная, смешанная модель. Одной из особенностей такой лестницы является необычная форма ступеней.

Различают такие формы:

  • Клиноподобные;
  • Сферические;
  • h-образные.

Ширину самой широкой части ступени необходимо вырезать приблизительно 30 см, при этом узкую часть необходимо сделать так, чтобы она не перекрывала нижнюю ступеньку. Средняя ширина мотыльковой лестницы около 70 см. А угол наклона составляет примерно 45-65 градусов.

Советы опытных мастеров: лестница утиный шаг своими руками

Если у вас есть хотя бы небольшой опыт работы с древесиной, то вы вполне можете сделать мотыльковую лестницу самостоятельно. Опытные мастера советуют для этих целей воспользоваться древесиной дуба, бука или лиственницы. Сорта других деревьев обладают куда меньшей прочностью.

Сделанная лестница утиный шаг своими руками – это гарантия качества, собственный дизайн и хорошая экономия средств.

Используя калькулятор и другие вспомогательные предметы, произведите расчёт, определив ширину лестницы, число ступеней, угол подъёма и размеры пролёта. Далее продумываем на чём будет лестница стоять – на косоурах или тетивах. Чаще всего выбирают второй вариант крепления. Размещаем ступеньки строго горизонтально, в шахматном порядке, чередуя узкую и широкую стороны.

Перед монтажом лестницу утиный шаг следует обработать лаком или специальной пропиткой

Нюансы изготовления мотыльковой лестницы:

  • Ступени делают из сухой доски около 36 мм толщиной;
  • Лестницу собирают на ровной поверхности, например, на полу;
  • Тетиву на ступеньках закрепляют с помощью деревянного молотка;
  • В нескольких местах под ступенями устанавливают деревянные или металлические тяжи;
  • Лестницу ставят на выделенное место, низом упирая в опорный брус, а верхом – в пазы, выполненные в балке перекрытия;
  • Перила изнутри крепят саморезами.

По сравнению с классической лестницей подниматься или спускаться по такой конструкции более рискованно. Поэтому обезопасьте себя: поставьте надёжные и удобные перильные ограждения и обязательно сделайте в области лестницы хорошее освещение.

Деревянная лестница утиный шаг: чертёж конструкции

Больше востребованы деревянные одномаршевые лестницы подобной конструкции. Но возможны и варианты где используется металлическая опора. Чтобы сделать мотыльковую лестницу своими собственными руками в начале нужно строение опор хорошо продумать. Предпочтительно используются деревянные тетивы. Это длинные доски, в которые потом врезаются ступени.

Лестница утиный шаг, чертёж которой вам подскажут специалисты, может быть под силу даже новичку, а её необычный вид в итоге станет украшением вашего интерьера.

Найти чертеж лестницы утиный шаг можно в интернете и для удобства распечатать на принтере

Если пустить в дело металлический каркас, опоры ставятся из швеллера, балки или трубы. Зачастую это центральная опора, к которой впоследствии крепятся основания ступеней, ведущих на второй этаж. В этой конструкции основная нагрузка идёт не на центр, а на края. Чем шире сама лестница, тем больше её плечо, и тем сильнее нагрузка на точку крепления. Поэтому очень повышенные требования должны быть к надёжности узлов.

Детали конструкции утиный шаг:

  • Тетивы или косоуры (несущие элементы);
  • Ступеньки и крепежи;
  • Добавочные стяжки;
  • Балясины и перила.

Если внимательно изучить чертёж такой лестницы, то можно заметить, что её проектирование повторяет расчёты обычной конструкции с прямым маршем. Помните о том, что перила для такой конструкции строго обязательны, но, если лестница находится у стены можно сделать их лишь, с одной стороны.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
