Монолитный фундамент своими руками

Преимущества и недостатки

Основные достоинства:

  • Отсутствие необходимости в спецтехнике (за исключением сборного варианта);

  • Минимальные объемы земляных работ – достаточно будет снять лишь верхний плодородный слой;

  • Равномерность распределения нагрузок;

  • Расширение возможностей в плане строительства коттеджей на сложных по структуре грунтах;

  • Простота работ – плитный фундамент своими руками можно сделать даже в одиночку.

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Среди недостатков следует упомянуть:

  • Ограничения по ровности поверхности участка;

  • Отсутствие возможности обустроить подвал или погреб;

  • Сложности с прокладкой коммуникаций;

  • Высокая материалоемкость и смета устройства.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

  1. Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.

    Измеряем уровень и перепад высот грунта на участке

    Роем котлован экскаватором

    Подчищаем дно котлована по уровню высот небольшим экскаватором

  2. Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.

    Засыпаем дно котлована песком

    Трамбуем песочную подушку специальной машинкой

  3. Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.

    Подготавливаем арматуру и доску на опалубку

  4. Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.

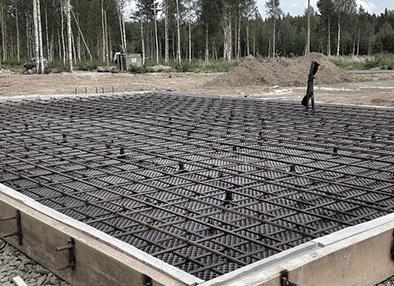

  5. Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.

    Вяжем арматуру и монтируем опалубку под заливку плиты

    Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.

  6. Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

    Начинаем заливку плиты

    В процессе заливки распределяем вручную бетон по всей поверхности

    Бетон должен равномерно покрывать площадь заливки

    Для труднодоступных участков удлиняем лоток бетономашины

    Распределяем весь бетон по поверхности

    Выравниваем поверхность залитого бетона

    Бетон под плиту залит

    Накрываем полиэтиленовой пленкой залитый фундамент

    Готово!

Монолитное перекрытие своими руками

При строительстве частного дома каждый человек сталкивается с целым рядом трудностей, которые приходится преодолевать.

На сегодняшний день монолитное перекрытие является лучшим способом при выполнении перегородки между этажами строящегося дома.

Одним из самых больших затруднений является заливка монолитной плиты перекрытия после возведения первого этажа.

Для монолитного перекрытия необходима сначала установка опалубки.

Есть, конечно, альтернативные варианты, но плиты не отличаются прочностью, а дерево — долговечностью. Именно это и служит весомым аргументом в сторону более дорогого и кропотливого варианта работы самому.

В среднем фактическое время изготовления монолитного перекрытия — 40 дней, 30 из которых — пассивные и 10 — активные. Но если работает одновременно несколько человек, то активный период заливки плиты может сократиться дня на 3-4. При работах такого рода нужно четко следовать пошаговому плану действий и не отклоняться от него ни на день — это позволит сберечь время и деньги.

Этапы заливки монолитной плиты перекрытия

Сборно-монолитные перекрытия: 1 – мелкий ячеистобетонный блок; 2 – монолитная балка из мелкозернистого бетона; 3 – арматурные каркасы; 4 – опалубочная доска.

  1. Составление плана работы. Тут идут точные замеры площади, на которой будет происходить бетонирование, а также высчитывание всех мелочей вплоть до последней. Уже на этапе составления плана можно узнать количество материалов вплоть до последнего гвоздя, сколько потребуется. Для примера возьмем дом классической прямоугольной формы со сторонами 10 и 15 м, где перекрытие будет высотой 25 см. Опалубка для перекрытия считается по формуле: площадь этажа + периметр*0,3 м. Таким образом, получается 150 кв.м опалубки и 15 кв.м бортиков высотой 0,3 м. Тут же можно подсчитать объем раствора, который потребуется 150*0,3=45 куб.м (длина*ширина*высота). Арматура для плиты — ширина*длина*4, в итоге получится 600 м. Деревянные и металлические бревна и подпорки — по количеству квадратных метров 1:1. Обещанные гвозди — периметр*2/0,15 + 16. Гвозди в опалубку вбиваются по 2 через каждые 15 сантиметров, а 16 гвоздей уйдет на вертикальные швы при закреплении бортиков. Итого 690 гвоздей, с маленьким запасом.
  2. Сборка опалубки под плиту. Собирается она сразу на том месте, где будет производиться работа, т.к. затащить 150 кв.м фанеры даже до уровня первого этажа вручную невозможно. Для опалубки используется особо плотная ламинированная фанера. Именно ламинат, т.к. потом будет проще ее снять с перекрытия.
  3. Установка поддерживающей системы в виде бревен и металлических распорок. Металлические распорки нужны в количестве 1 шт. на 2 кв.м, а бревно — 1 на 1 кв.м. Каждый отдельный элемент надо проверять на прочность установки, чтобы в решающий момент не возникло неожиданностей, т.к. при заливке бетона оказывается просто неимоверное давление на опалубку. Когда работа закончена, следует вылезти на опалубку и погулять по ней, чтобы убедиться в качестве проделанной работы.
  4. Для гидроизоляции на опалубку стелется толь, но если таковой найти нет возможности, то подойдет и полиэтилен. После настила следует его прижать чем-то к опалубке. В этом случае можно будет избежать досадного недоразумения, из-за которого для одной плиты придется дважды приобретать материал.
  5. Армирование будущего монолитного перекрытия. Для этого понадобятся: армирующий прут А500С, проволока мягкая, болгарка.

Схема армирования монолитного перекрытия.

Армирование происходит в 3 этапа, где 2 и 3 могут производиться произвольно, но желательно порядок удерживать:

  1. Изготовление нижней обрешетки. Сначала укладывается первый ряд из армирующих прутов на расстоянии 0,5 м, на него перпендикулярно (крестом) укладывается другой ряд с таким же шагом. Каждый стык плотно фиксируется мягкой проволокой. При фиксации следует арматуру доводить до неподвижного состояния, насколько это будет возможно.
  2. Устанавливаются импровизированные скобы. Изготовить их можно из любого прута, но чаще всего докупается равноценный тому, которым армируется. Такие скобы устанавливаются перпендикулярно полу, и на них крепится нижний уровень арматуры так, чтобы высота его над уровнем опалубки была 25-30 мм. Фиксируется все опять же мягкой проволокой, насколько это возможно прочно.
  3. Изготовление верхней обрешетки. Все делается ровно так же, как и в нижней, только в зеркальном варианте.

После установки арматуры следует ее проверить на устойчивость и прочность сцепки. Если что-то будет нарушено, то лучше еще раз переделать именно этот элемент. В этом случае можно будет спокойно приступать к заливке монолитного перекрытия.

Составляющие монолитной плиты перекрытия.

. Для этого этапа понадобятся:

  • раствор М300-М500;
  • лопата штыковая;
  • лопата совковая;
  • полиэтилен максимальной плотности;
  • вода;
  • фомка или лом.

Не стоит пытаться своими руками месить такой объем раствора, т.к. это заведомо проигрышный вариант в качестве будущей плиты. Раствор должен иметь равномерную фактуру при застывании, а для этого необходимо сделать все за день. Лучший вариант — это заказ автомиксера со шлангом. При заказе стоит обязательно учитывать, что средний объем мешалки — 9 куб.м, тогда как может быть больше либо меньше. Таким образом, на то, чтобы залить монолит, потребуется 5 машин.

Несмотря на желание быстро закончить монолитную плиту, это сделать не получится. При заливке двигаться со шлангом в руках придется очень много, т.к. ни в коем случае нельзя, чтобы раствор лился в одну точку и создавал сильную перегрузку на определенные балки. Нагрузка должна распределяться равномерно вдоль всего перекрытия, тогда конструкция выдержит.

Заливка не производится в один подход. После каждого залитого слоя следует брать лопату в руки и пропахивать раствор, чтоб в нем не оставалось воздуха. Нужно это, чтобы перекрытие потом не пошло трещинами или не подверглось преждевременному износу. Эту процедуру следует проводить весьма аккуратно, чтобы не зацепить гидроизоляционный материал, который лежит прямо на опалубке.

После завершения заливки результат следует накрыть полиэтиленовой пленкой, чтобы избежать нежелательного воздействия снаружи, но при этом время от времени смачивать водой, что позволит цементу лучше набрать прочность.

Опалубка должна оставаться еще на протяжении 25-28 суток, но идеальным вариантом было бы продержать месяц. После этого можно убирать деревянные балки и металлические распорки, а при помощи фомки отдирать опалубку.

Как правильно залить плиту под дом?

Дата: 13 июня 2017 Просмотров: 3698 Как правильно залить плиту под дом?

Важнейшей частью любого здания является фундамент, обеспечивающий устойчивость строения. Несмотря на возможность строительства здания на различных видах оснований, многие застройщики отдают предпочтение плитной основе, компенсирующей реакцию пучинистых почв и обеспечивающей надежность постройки. Можно самостоятельно подготовить прочное основание, зная, как залить плиту под фундамент. При устройстве основания под дом, цельную фундаментную плиту, армированную стальным каркасом, формируют высотой до 40 см на утрамбованной щебеночно-песчаной подушке. Обладая повышенной пространственной жесткостью, монолитная основа превосходит по эксплуатационным характеристикам ленточный вариант и сборную конструкцию.

Остановимся детально на преимуществах плитной основы и особенностях конструкции. Рассмотрим, как правильно приготовить бетонный раствор, чтобы заливать фундамент. Разберемся с технологией выполнения работ.

Каждое сооружение нуждается в качественном и прочном основании

Преимущества и особенности монолитных плит

Цельные железобетонные плиты широко применяются при возведении оснований строительных объектов благодаря комплексу преимуществ:

  • простоте конструкции. Цельная железобетонная база размещается по всей площади здания на уровне нулевой отметки или с незначительным заглублением в почву. Не требует увеличенных объемов земляных работ, выполняется за ограниченное время;
  • приемлемому уровню затрат. Снижение сметной стоимости бетонирования достигается за счет подачи значительных объемов бетона с транспортных средств с помощью лотков. При этом для вязки арматуры, заливки и вибрационного уплотнения бетона используется труд малоквалифицированных рабочих;
  • повышенной несущей способности. Увеличенная площадь опорной поверхности и жесткий пространственный каркас усиления позволяют максимально загружать монолитную плиту фундамента. Конструкция гарантирует обеспечение устойчивости возводимого здания при подвижках почвы;
  • обеспечению целостности стен строения. Монолитная платформа под дом не подвергается локальным деформациям, равномерно передает на грунт вес конструкции, компенсирует пучение почвы в зимнее время;
  • объединению основы постройки с черновым полом. Монолитная основа выполняет функцию чернового пола. Она позволяет обустроить пол нижнего этажа без использования железобетонных плит и заливки стяжки для напольного покрытия;

Перед началом работ осуществляется анализ грунта

  • возможности сооружения плитной основы на сложных почвах. Отсутствие необходимости углубления в грунт снижает трудоемкость земляных мероприятий в районах с близко расположенными водоносными слоями, а также в зонах глубокого промерзания почвы;
  • универсальности. Цельную фундаментную плиту можно использовать для легких строений, а также зданий с тяжелыми стенами из кирпича или бетонных блоков.

Плитная конструкция наряду с достоинствами имеет ряд недостатков:

  1. Проблематичность обустройства на наклонных участках, где велика вероятность сдвигов почвы. Проблема решается путем заливки монолитно с основанием ребер в нижней части наклонного участка, которые фиксируют площадку.
  2. Повышенная сметная стоимость, связанная с привлечением к выполнению работ на договорной основе строительных фирм. Самостоятельное строительство позволяет значительно уменьшить затраты.
  3. Увеличение объемов работ по выемке грунта и бетонированию при строительстве цокольного помещения. Это связано с необходимостью заливки бетонной основы ниже нулевой отметки на дне котлована.

Особенности плитного основания связаны с различным расположением площадки относительно нулевой отметки. Цельная основа может выполняться:

  • незаглубленной. Обустраивается без выемки грунта на предварительно спланированной поверхности почвы;

Стандартная монолитная плита больше всего востребованная в сооружениях с наличием подвального помещения

  • мелкозаглубленной. Основание здания погружается в почву на глубину 30–40 см до совпадения опорной поверхности с нулевой отметкой;
  • заглубленной. Применяется при возведении зданий, имеющих подвальные и цокольные помещения. Строительство связано с выполнением значительных объемов земляных работ, резким увеличением затрат.

Плитный фундамент отличается конструкцией и способом формирования:

  1. Монолитный заливается в опалубку с установленным арматурным каркасом. Вся конструкция заливается в один прием, образуя цельную основу. Конструкция характеризуется повышенной прочностью.
  2. Сборный состоит из отдельных железобетонных плит, которые уложены на щебеночную подушку. Зазоры между ними бетонируются, а поверхность выравнивается небольшим слоем раствора. Сборный вариант основания проигрывает монолитному по прочностным характеристикам.

Для строительства прочного фундамента требуется:

  • применять качественную стальную арматуру;
  • соблюдать рецептуру при изготовлении бетонного раствора;
  • придерживаться технологии выполнение работ.

Более прочной основой служит плита, которая имеет ребра жесткости

Соблюдение указанных требований позволит сформировать надежное основание здания, избежать появления трещин на стенах.

Приготовление бетонной смеси для монолитной плиты фундамента

Заливка плиты под фундамент осуществляется бетонным раствором со следующими характеристиками:

  1. Маркой М300 и выше, соответствующей классу прочности В22,5.
  2. Степенью водонепроницаемости не менее W8.
  3. Стойкостью к воздействию отрицательных температур на уровне F200.
  4. Пластичностью смеси П-3.

Для приготовления бетонной смеси потребуется:

  • портландцемент, являющийся вяжущим веществом;
  • мелкий песок и среднефракционный гравий, используемый в качестве заполнителя;
  • вода, вводимая до обеспечения требуемой консистенции.

Рецептура бетона характеризуется соотношением ингредиентов. Пропорции песка, портландцемента и гравия отличаются для различных марок бетона. Например, соотношение 3:1:5 предусматривает смешивание 3 тонн песка с тонной цемента и 5 тоннами гравия.

Таким способом залить монолитную плиту можно в кротчайшие сроки

Приготовление и подача бетонного раствора в зависимости от объемов работ осуществляется различными методами:

  • с использованием готового раствора, доставляемого в миксерах. Объем миксера позволяет доставить на строительную площадку до 8 кубов бетона. Подача раствора производится в разные участки площадки по желобу длиной 1,5–2 метра. Небольшая бригада из пяти рабочих способна залить монолитную плиту фундамента за 3–4 часа;
  • с помощью специального бетононасоса, вызов которого значительно повышает объем затрат. Установка комплектуется раздвижной металлоконструкцией с бетонопроводом, длина которого позволяет подавать раствор на расстояние до 50 метров. Это позволяет производить бетонирование без подъезда непосредственно к месту работ;
  • путем самостоятельного приготовления раствора в электрической бетономешалке объемом от 0,05 до 0,2 т. Использование смесителя значительно облегчает работу, улучшает качество раствора. Возможен ручной замес в емкости с помощью лопаты, однако длительность цикла и небольшой объем приготовленного бетона значительно увеличивают трудоемкость работ и сроки бетонирования.

Как производится заливка плиты под фундамент

Рассмотрим, как правильно залить плиту. Осуществляйте работы, соблюдая последовательность операций:

  • Произведите разметку, спланируйте площадку для будущего здания.

Залить плиту под фундамент можно своими руками

  • Извлеките грунт для мелкозаглубленного основания.
  • Установите дренажные трубы, спланируйте дно приямка.
  • Засыпьте основание мелким щебнем, уплотните и накройте текстилем.
  • Установите опалубку по периметру фундамента, используя доски или готовые щиты.
  • Закрепите внешнюю сторону деревянной конструкции упорами.
  • Произведите равномерную подсыпку гравийно-песчаной смеси слоем толщиной 30 см.
  • Тщательно утрамбуйте подсыпку, необходимую для отвода влаги и амортизации реакции почвы.
  • Гидроизолируйте подсыпку, заливая цементно-песчаный раствор слоем 4–5 см.
  • Соберите арматурные каркасы, используя вязальную проволоку и стальные стержни диаметром 12–14 мм.
  • Установите под арматурную сетку специальные подкладки, обеспечивая расстояние до основания 4–5 см.
  • Залейте фундаментную плиту раствором бетона (желательно за один прием).
  • Произведите вибрационное уплотнение бетонного массива с целью исключения воздушных полостей.

При увеличенной площади фундамента возможен вариант секционной заливки. При этом залитый бетонный массив ограничивается вертикальными перегородками, установленными на всю высоту возводимого основания. Не рекомендуется выполнять послойное бетонирование, так как заливка свежего раствора на затвердевший бетон значительно снижает прочность фундамента.
