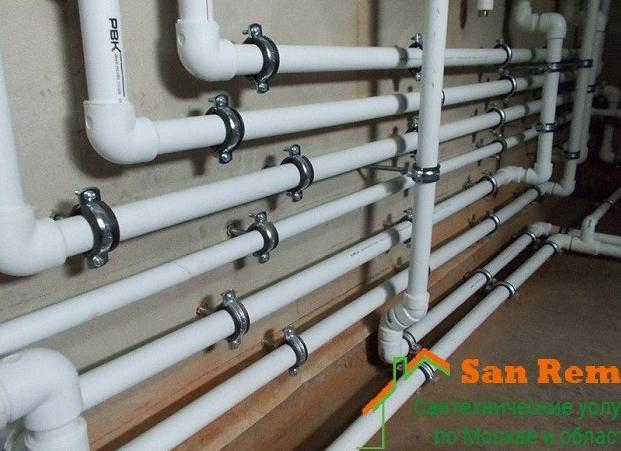

Монтаж отопления из полипропилена

Фитинги для полипропиленовых труб

Фитинги для полипропиленовых труб

Система отопления из полипропиленовых труб монтируется с помощью фитингов различных конфигураций, которые как соединяют трубы пропиленовые для отопления между собой, так и соединяют металлические части трубопровода системы с полипропиленовыми узлами.

Муфта с внутренней(наружной) резьбой,Предназначены для соединения полипропиленового трубопровода с металлическими трубами.
Муфта прямая и угольник (90Ои 45О).Предназначены для соединения труб между собой
Угольник с внутренней (наружной) резьбой.Предназначены для соединения полипропиленового трубопровода с металлическими трубами.
Тройник и крестовина.Предназначены для соединения полипропиленовых труб между собой.
Тройник с внутренней (наружной) резьбой
Угольник с резьбой и планкой для крепления к стене (водорозетка).Предназначен для подключения крана или смесителя.
Трубчатый «обвод».Предназначен для обхода перпендикулярных труб, когда монтируется отопление частного дома из полипропилена.
Фильтр — «грязевик» грубой очистки
Кран шаровый для систем отопления
Вентиль проходной
Муфта разъемная с внутренней резьбой для полипропиленовых труб

Соединение полипропиленовых труб

Соединение с металлической трубой системы отопления из полипропиленовых труб

Отопление полипропиленовыми трубами своими руками можно смонтировать при условии умения сваривать полипропиленовые трубы. В крайнем случае, минимальным требованием для того, чтобы смонтировать полипропиленовое отопление является «огромное» желание научиться сваривать такие трубы и фитинги.

Виды сварки:

• муфтовая (раструбная) сварка — используется при сваривании двух труб с диаметром до 63 мм с применением третьего элемента — муфты;
• стыковая — применяется для сварки труб большого диаметра «встык» и предполагает использование специального центрирующего оборудования

Муфтовая сварка полипропиленовых деталей

Полипропиленовое отопление обычно монтируется ручной аппаратом для сварки полипропиленовых труб, который имеет специальные насадки: гильзу и дорн.

Гильза предназначена для разогрева и оплавления наружной поверхности конца трубы, а дорн используется для нагрева и оплавления внутреннего раструба соединительного элемента (муфты).

Диаметры таких насадок должны соответствовать диаметрам свариваемых труб, а их поверхность имеет тефлоновое покрытие, обеспечивающее антипригарный эффект.

Аппарат для сварки полипропиленовых труб

Внимание! В процессе выполнения работ по монтажу систем отопления из полипропиленовых труб необходимо следить за чистотой поверхностей нагревательных насадок, и, по мере необходимости очищать их деревянными палочками от прилипших фрагментов полипропилена.

Важно! Очищать поверхности насадок можно только в их разогретом состоянии!

Сваривающие элементы с тефлоновым покрытием

Для работы на сварочный аппарат устанавливают необходимые насадки, а его размещают на ровной поверхности для «стационарной» сварки.

Процесс сварки

При необходимости выполнения работ «на стене» насадки закрепляют на край нагревательного элемента паяльника.

Для полипропиленовых труб оптимальная температура сварки — 260оС. Перед началом работы аппарат необходимо разогреть в течении 10-15 мин.

Внимание! Противопоказано производить сварку полипропиленовых труб при температуре окружающего воздуха ниже 0 ОС.

Раструбная сварка деталей друг с другом производится в такой последовательности:

Труборезом или с помощью ножниц обрезаем трубу под прямым углом.

Если конец трубы или фитинг загрязнены, очищаем их, обезжириваем мыльной водой или спиртом и высушиваем.

Если свариваются трубы PN 10 или PN 20, то этот шаг пропускаем, сразу переходя к 4-му.

Труборез

Для сварки армированных труб типа PN 25 необходимо предварительно специальным инструментом — шейвером снять два верхних слоя: полипропилен и алюминий. Глубина зачистки определяется глубиной посадочного места раструба. Зачастую она соответствует глубине обработки трубы шейвером.

Шейвер предназначен для зачистки армированных полипропиленовых трубЗачистка армированной полипропиленовой трубыНагрев деталей на «паяльнике»

Помещаем свариваемые детали на нагревательные элементы. Нагрев соединяемых деталей происходит одновременно.

Соединение разогретых деталей

После нагрева снимаем их с насадок и быстро соединяем, не проворачивая по оси.

Соединяем

Выдерживаем некоторое время для застывания и охлаждения полимера. Либо-какая деформация места соединения в период остывания недопустимы.

Внимание! В случае получения неудачного соединения есть только один способ его исправления — вырезание фитинга и вваривание нового.

Обратите внимание на правильное позиционирование при сварке шаровых кранов — у них ведь есть поворотная рукоятка, которая ни в коем случае не должна «упереться» в стену или иной соседний объект.

Проверяем внешний вид сварного соединения, который должен соответствовать таким требованиям:

• не допускается значительное нарушение соосности труб;
• поверхность раструба (муфты) не должна иметь трещин или иных дефектов;
• возле кромки муфты детали, приваренной к трубе, должна быть видна сплошная полоса, расположенного по всей окружности валика оплавленного материала, который должен выступать за торцевую поверхность соединительной детали.

Место сварки в разрезеСваренный тройник в разрезе

Стыковая сварка

Оборудование для стыковой сварки

Стыковая сварка выполняется с использованием специального оборудования и применяется для полипропиленовых труб с толщиной стенки более 4 мм и диаметром 50 мм и более. Подробно в разрезе этой статьи мы рассматривать данный вопрос не будем.

Приваривание седел к готовому трубопроводу системы отопления

Сваривание седла

Если после выполнения монтажных работ или при ремонте существующей системы отопления возникла необходимость создать какое-либо дополнительное ответвление от трубопровода можно использовать метод приваривания седел. Этот метод также используется для присоединения трубопровода меньшего диаметра без специальных переходников к трубопроводу большего диаметра.

Различают приварное седло и вварное седло.

Приварное седлоВварное полипропиленовое седло

Монтаж вварного седла предполагает использование специального сверла-фрезы для подготовки посадочного места

Фреза для вварного седла

Процесс вваривания или приваривания седла:

1. Подготовка свариваемых поверхностей — чистые, обезжиренные, сухие.
2. Для ввариваемого седла с помощью фрезы готовится посадочное место. В случае монтажа штуцера к армированной алюминием полипропиленовой трубе необходимо фрезой «пройти» слой фольги для обеспечения большей площади контакта свариваемых поверхностей.
3. Разогрев сварочного аппарата до температуры 260ОС.

Процесс правильного сваривания таких элементов предполагает использование на сварочном аппарате специальных полукруглых нагревательных гильз.

Гильзы на сварочный аппарат для вваривания седла

Их отсутствие может создать дополнительные трудности при монтаже, но при определенной сноровке можно разогреть свариваемые поверхности и обычными насадками подходящего диаметра, хотя… Кто будет гарантировать качество соединения?

1. Нагрев поверхности трубы продолжается примерно 25-30 с при этом одновременно (около 20 с) нагревается поверхность приварного (вварного) седла.
2. Убрав сварочный инструмент быстро одним движением прижать седло к нагретому участку трубы и зафиксировать соединение на 30 с. Через 7-10 минут это седло пригодно к дальнейшей «монтажной эксплуатации».
3. В случае использования приварного седла после его монтажа необходимо просверлить отверстие в трубе месте посадки с помощью спирального сверла подходящего диаметра. При этом необходимо избежать попадания стружки в трубу, а также контролировать глубину просверливания, чтобы не повредить противоположную стенку трубы.

Особенности монтажа полимерных трубопроводов

Когда монтируется отопление из полипропиленовых труб, необходимо учитывать температурное расширение такого материала вдоль продольной оси.

Монтаж трубопровода обычно производится при температуре окружающей среды в 15-30 оС, а температура теплоносителя в этих трубах при эксплуатации системы отопления может достигать достаточно высоких значений (до 95 оС – 110 оС в системах отопления закрытого типа).

А это означает, что неармированные полипропиленовые трубы могут изменять свой размер на 10-12 мм на каждый погонный метр трубы. Для армированных полипропиленовых труб это значение составляет 2,4-2,6 мм. При значительной общей длине трубы магистрали системы отопления ее расширение (удлинение-сужение) будет существенное (для пятиметрового трубопровода еще плюс 60 мм).

Поэтому при монтаже протяженных магистралей систем отопления необходимо использовать трубы, армированные алюминиевой фольгой. В системах теплых полов допускается использование и неармированных труб в случае укладки их в бетонную стяжку, но предпочтение отдается все-таки армированным вариантам.

Внимание! Если Вы не хотите, чтобы трубы грели стены и плиты перекрытия при монтаже отопления полипропиленовыми трубами их необходимо помещать в «одежку» из пенополиуретановых «кожушков», которая будет играть двойную роль: и теплоизолятора, и амортизирующего материала.

Крепление трубопроводов из полиуретана производится с помощью подвижных и неподвижных креплений-опор.

Подвижная опора для крепления трубопровода из полипропиленаНеподвижная опора-хомут

Для компенсации линейного расширения или сокращения труб в системах отопления используют различные приемы: крепление трубопровода на жестких (неподвижных) и подвижных опорах, а также создание компенсационных участков (компенсаторов) трубопровода.

Жесткие опоры предполагают неподвижное закрепление трубы в них. Это позволяет разделить всю систему отопления на определенные компенсационные участки, в каждом из которых должен быть предусмотрен компенсационный «механизм».

Закрепление полимерных трубопроводов подвижными и неподвижными опорами

Подвижные опоры играют поддерживающую роль и допускают перемещения трубы в них при ее температурной линейной деформации. При отводе трубы от стояки очень важно учитывать его температурное расширение из-за его значительной общей длины. Для этого применяется методика «свободного отвода».

Монтаж отвода от стояка трубопровода с компенсационными элементами

Схема отопления из полипропилена также должна «учитывать» возможность упругого изгиба трубопровода при линейном удлинении стояка. Прокладка труб в каналах и шахтах предполагает установку жестких точек крепления на расстоянии до 3 м. А для температурного расширения, вернее его компенсации, использовать компенсаторы линейного удлинения. Обычно это Г-образные или П-образные компенсационные элементы.

Г-образный компенсатор; П-образный компенсаторКомпенсационое «кольцо» или петля для компенсации температурного линейного расширения полипропиленовых трубМонтаж компенсационной петли

Схема отопления из полипропиленовых труб предполагает «автоматическое» создание П-образных и Г-образных компенсаторов при обходе трубопроводом стен, углов, колонн и прочих строительных элементов.

Внимание! В длинных магистральных линиях обязательно необходимо запланировать установку компенсационных элементов.

Компенсационная прокладка труб в виде змейки

Этот компенсационный вариант монтажа — «змейка», преимущественно применяется для свернутых в бухту металлопластиковых труб. Обычно из монтируют в закрытых нишах и при этом не выпрямляют полностью. Потеря эстетического вида (все-равно закрыто от людского взгляда) позволяет создать естественные компенсаторы линейных удлинений.

Подытожим! Система отопления из полипропиленовых труб — это эластичная система, предусматривающая правильное ее закрепление, крепления в неподвижную опору.

Когда отопление из полипропилена «прячется» в стены необходимо:

• оставлять в стене под штукатуркой на вертикально и горизонтально расположенных участках с тройниками и коленами оставлять свободное пространство в 3-5 см;
• для компенсации линейного расширения труб в осевом направлении необходимо предусматривать расстояние от поворота трубы до препятствия не менее 10 мм на каждый метр длины данного прямолинейного участка трубы;
• при монтаже труб в штробах их размер должен как минимум на 70-80% превышать размер диаметра трубы, а ее саму можно уложить в трубчатую изоляцию (вспененный полиэтилен или полиуретан):
• при таком монтаже «центрирующие» опоры можно создать из монтажной пены, расположив и зафиксировав трубу равномерно по центру штроба;
• штроб при этом не заштукатуривается, а закрывается накладной пластиной;
• также возможен вариант прокладки таких труб в рукаве из гофротрубы.

На основании вышесказанного еще раз повторимся: для прокладки трубопроводов горячего водоснабжения и отопления лучше использовать армированные трубы при всех видах прокладки — открытой или закрытой в штробе, нише или под штукатуркой. Гораздо проще применить армированную трубу, чем использовать более дешевую неармированную и придумывать массу ухищрений для возможности ее температурного удлинения.

При проходе трубопровода через строительные конструкции необходимо использовать пластмассовые или металлические гильзы диаметром на 5-10 мм большим диаметра трубы. Зазор заполняется мягким эластичным материалом, исключающим проникновение влаги и звуков через гильзу и «разрешающим» продольное «температурное» движение трубы относительно гильзы.

Прокладка труб отопления через строительные конструкции

Обвязка радиаторов отопления полипропиленомОтопление частного дома полипропиленовыми трубами

Примерная схема Отопление из полипропиленовых труб

Классификация и расчетные параметры

Существующими нормами ГОСТ (ISO10508) установлена классификация полипропиленовых рукавов, исходя из которой этот материал допустимо применять в определённых условиях эксплуатации.

Маркировка ПП труб чётко указывает эксплуатационные параметры. Принимая во внимание это обозначение, легко и просто подобрать материал под конкретную конфигурацию отопительной системы

Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

• класс 1 (системы горячей воды до 60°);
• класс 2 (системы горячей воды до 70°С);
• класс 4 (напольный обогрев и радиаторные системы до 70°С);
• класс 5 (радиаторные системы до 90°С).

Например, требуются полипропиленовые трубы, чтобы сделать низкотемпературную систему отопления. Тогда по обозначению на внешней поверхности труб можно определить подходящий материал.

Для данного случая вполне подойдут рукава с обозначением – Class 4/10, что соответствует граничному температурному параметру 70ºС и допустимой границе рабочего давления – 10 АТИ.

Промышленность, как правило, производит изделия универсального назначения. Изготовленными продуктами поддерживается обширная классификация. В документации на такой материал маркировка ПП труб указывается стандартным перечислением допустимых параметров (Class 1/10, 2/10, 4/10, 5/8 bar).

Каждый фирменный продукт имеет на внешней поверхности обозначение класса применения, которым фактически определяются эксплуатационные параметры будущей конструкции домашнего отопления

Таким образом, рассчитывая сделать отопление в доме из полипропилена своими руками, главный материал обычно выбирается мастером в прямой зависимости:

• от запланированных эксплуатационных параметров;
• от способов нагрева теплоносителя;
• от применяемой системы регулирования.

Желательно также рассчитать срок эксплуатации будущей отопительной системы, применяя параметры:

• верхние значения Траб и Pраб;
• толщину стенки труб;
• наружный диаметр;
• коэффициент безопасности;
• продолжительность отопительного сезона.

В среднем, срок эксплуатации полипропилена должен составить не менее 40 лет.

Этапы сборки системы из ПП труб

Рассмотрим, как сделать трубопровод из полипропилена с учетом норм и правил монтажа. Началу производства сети должен предшествовать внимательный осмотр всех деталей комплекта будущей системы. Компоненты (трубы, фитинги) должны быть в надлежащем виде – чистые, без наличия повреждений.

Рекомендуется применять детали только одного производителя. Температура окружающей среды площадки производства работ – не менее + 5°С.

Набор деталей для сборки отопительной системы из полипропиленовых продуктов сочетает в себе различные технические компоненты, использование которых в построении инженерного проекта является обязательным

Соединять между собой полипропиленовые детали системы допускается одним из трёх видов сварки:

1. Полифузная.
2. Электромуфтовая.
3. Стыковая.

Для сборки отопительной и водопроводной системы выпускают не только полипропиленовые трубы и фитинги под сварку. Производят еще и специальные фитинговые детали с резьбой, необходимые для установки запорно-регулирующей арматуры с металлическими корпусами.

На самих полипропиленовых трубах нарезка резьбы не производится ни в заводских, ни в домашних условиях. Их соединяют только горячей, реже холодной сваркой.

Особенности монтажных работ

Все используемые в монтаже компоненты, в случаях подгонки их по размеру, режут труборезом или специально предназначенными для этих целей ножницами.

Работа этим инструментом сопровождается ровным чистым резом, что является важным моментом для выполнения качественного соединения.

Таким инструментом режут полипропилен по размеру – подгоняют для конкретного участка будущей отопительной системы. Труборезы – инструменты многообразные по техническому исполнению. Ручная техника обычно используется для мелких труб

Если требуется выполнить переход «пластик-металл», на трубопроводах ГВС и отопления необходимо применять исключительно фитинговые переходы, оснащённые запрессованной латунной (никелированной) втулкой с резьбой (внутренней или наружной). Затяжка таких соединений выполняется посредством ленточных ключей, если отсутствует профиль под стандартный ключ.

Традиционно трубопровод отопления из полипропилена, в том числе своими руками, собирают методом сплава аппаратом полифузной сварки. Рабочий комплект приспособлений аппаратов подобного рода содержит группу насадок, изготовленных под разные диаметры пластиковой трубы.

Необходимо выбрать подходящие насадки, установить их на пластине нагрева и закрепить винтами.

Техника полифузной сварки и аппарат, необходимый для устройства отопительного проекта на основе полипропилена. Этот инструмент позволяет быстро и легко сваривать отдельные детали схемы, создавать сложные технологические узлы

Регулятором тока аппарата полифузной сварки устанавливается рабочая температура, как правило, 250-270°С. Необходимо дождаться полного прогрева устройства. Достижение рабочего режима отмечается контрольным светодиодом.

Некоторые приборы имеют в комплекте контактный термометр, которым определяется температура нагрева с точностью до одного градуса.

Процедура сварки полипропилена

Пошагово все действия разворачиваются обычно следующим образом:

1. Отмерить и отрезать требуемый кусок рукава.
2. При помощи острого ножа снять фаску на рабочем торце под угол 30-40°.
3. Отмерить участок вхождения рукава внутрь фитинга и отметить границу маркером.
4. Также оставить на деталях осевые метки с целью недопущения поворотного смещения.
5. С помощью обрезного устройства удалить пластиковый (верхний) и алюминиевый (средний) слои на трубном участке сочленения.
6. Обезжирить рабочие (свариваемые) поверхности специальным средством.
7. Приступить к процедуре нагрева деталей.

Первым на плату с насадкой надевается фитинг, учитывая более толстый размер стенок этой детали по сравнению с трубой. Фитинг должен плотно «садиться» на корпус насадки сварочного аппарата. Если отмечается свободный ход (люфт, болтание) – фитинг необходимо отбраковать.

Процедурой сваривания двух отдельных компонентов – полипропиленовой трубы и фитинга – предусматривается чёткая очередность подачи деталей на плавку. Первым на «костёр» всегда отправляется фитинг

Следом внутрь другой насадки вставляют обработанный конец полипропиленовой трубы. Плотность посадки здесь также должна соответствовать критерию равномерного контакта по всей окружности. Обе детали выдерживают на пластине нагрева в течение времени, указанного в таблице:

Диаметр детали, мм	Время нагрева, сек
16	5
20	5
25	7
32	8
40	12
50	18
Диаметр детали, мм	Время фиксации, сек
16	6
20	6
25	10
32	10
40	20
50	20

По истечении контрольных секунд детали снимаются с насадок и соединяются плавным равномерным вхождением трубы внутрь фитинга (исключая осевое смещение).

Вхождение трубы в полость фитинга выполняют до маркерной отметки. Однако соединение до упора не делают. Необходимо оставлять внутренний зазор величиной около 1 мм.

Соединение двух деталей, прогретых до температуры плавления с помощью полифузного аппарата. Здесь важно за короткий промежуток времени выполнить чёткие действия сочленения без боковых и осевых сдвигов

После соединения ПП труб пайкой место состыковки деталей должно оставаться неподвижным (зафиксированным) как минимум 20 сек. За этот период времени расплавленный пластик твердеет, образуется прочное герметичное соединение.

Для достижения полноценной прочности сварной узел необходимо выдержать без нагрузки как минимум 1 час. Такой методикой выполняют сборку всей системы отопления, изготавливая короткие участки с последующим объединением их в узлы и магистральные линии.

Учёт линейного расширения (сжатия)

Колебания внешних и внутренних температур неизбежно приводят к линейному расширению или сжатию полипропилена. Эти особенности следует учитывать в процессе монтажа ПП трубопроводов. Если характерные линейные изменения трубопроводов системы отопления не компенсируются соответствующим образом, такое состояние оборачивается сокращением срока службы всей сборки.

Компенсация линейного расширения для полипропиленовых изделий достигается за счёт свойств гибкости самого материала. Нужно лишь правильно выполнить укладку магистральных линий. Правильная укладка – это обеспечение свободы движения трубопровода в рамках величины линейного расширения.

Как обеспечить такой монтаж? Очень просто. В монтажный комплект необходимо включить специальные компенсаторы, стандартные крепёжные хомуты, состоящие из неподвижных и подвижных элементов.

На схеме показан пример компенсации линейного расширения для устройства трубопровода из полипропилена. Метод – оптимальное размещение опорных кронштейнов. Правильная череда неподвижных (НК) и подвижных (ПК) кронштейнов помогает компенсировать сдвиг

Компенсировать линейное расширение можно также путём предварительного напряжения трубопровода. Такой подход сокращает длину расширения. При этом направление предварительного напряжения прямо противоположно линейному расширению.

Особенности магистрального монтажа

Укладка линий полипропилена при устройстве гравитационного отопления выполняется в соответствии с нормативами (ГОСТ 21.602-79; ГОСТ 21.602-2003), которые определяют минимальный уклон линии по направлению к самой нижней точке на уровне 0,5%. При этом в нижней точке требуется размещение узла слива с дренажным краном.

Трубопроводы необходимо делить на участки с возможностью отсечки этих участков при помощи запорных кранов, к примеру, на случай аварии. Регулирующие вентили и запорные краны перед их установкой на участке необходимо обязательно проверить на работоспособность и качество закрывания/открывания.

При монтаже отопительной системы с гравитационным движением теплоносителя важным технологическим критерием является уклон. Правильно выполненный уклон – залог эффективной и продуктивной работы конструкции

Монтируя стояки, следует особенное внимание уделять неподвижным опорам и построению корректной схемы компенсации линейного расширения.

Требуемый параметр компенсации стояка можно обеспечить двумя способами:

1. Подвижными опорами.
2. Компенсационной петлёй.

Для варианта устройства отопления в рамках обычной бытовой недвижимости, как правило, используется только первый способ. Неподвижные опоры ставят на стояке в области под и над тройником или же в местах муфтового соединения труб. Такое крепление исключает проседание стояка.

Линии системы отопления подлежат изоляции, включая фитинги и запорную арматуру. Исключение составляют участки труб, проложенные непосредственно в жилом помещении, по сути, являющиеся продолжением отопительных радиаторов. В качестве изоляции удобно применять пенополиуретановые изолирующие патрубки.

Составляющие отопительной системы дома

Для начала разберем, из чего состоит однотрубная и двухтрубная система отопления, это поможет в восприятии обустройства в целом:

• Магистрального трубопровода, по которому подается теплоноситель.
• Отопительных приборов (радиаторов), подключенных в необходимых местах к магистрали.
• Источника теплоносителя (горячей воды) в виде котла.
• Расширительного бака.
• Элементов обеспечения циркуляции теплоносителя в системе.

Примечание!
Большинство теплоносителей отличается объемом баков и дополнительными функциями, а также используемыми материалами при прокладке.

Вариант с двумя выходами

Особенности

Однотрубная система отопления Ленинградка представляет собой замкнутый контур одного трубопровода, по которому тепло подается в радиаторы и, омыв их, возвращается к котлу.

Способ устройства отопления жилища, таким образом, имеет ряд преимуществ, делающих его предпочтительным в частной застройке:

Чтобы ни у кого не вызвало сомнений понятие однотрубной системы, на данном рисунке она изображена в упрощенном, но доступном для восприятия, варианте

• Экономичность в эксплуатации (в сравнении с двухтрубными вариантами).
• Невысокая цена, в силу меньшего расхода материалов.
• Простой монтаж и аварийный ремонт. Большинство владельцев загородных домов могут самостоятельно обустроить данный вариант отопления.
• Магистральный трубопровод возможно уложить непосредственно над полом, либо скрыть полностью под ним.
• Однотрубная система равнозначно эффективна как в одноэтажном, так и в двух уровневом доме.

Важно!
Оптимальный режим работы данного отопительного оборудования во всех помещениях жилища достигается правильно подобранной последовательностью подключения радиаторов.

Для основных элементов системы следует подготовить небольшую комнату, в которую доступ детям и животным будет перекрыт

Циркуляция в системе

Циркуляция теплоносителя в отопительной системе может быть:

• Естественной, происходящей за счет разности плотности воды. Остывшая вода из обратной части контура, обладающая большей плотностью вытесняет менее плотную (горячую) к верхней точке стояка и подталкивает далее в магистральный трубопровод к радиаторам.

К сведению!
При таком способе циркуляции трубы должны быть проложены с уклоном не менее чем в 3-5 градусов, что не всегда возможно в больших домах с большой протяженностью труб.
Ведь при таком уклоне трубопровода разница по высоте на один метр протяженности составит от 50 до 70 мм.

• Принудительной. При этом способе циркуляция теплоносителя происходит с помощью насоса, подключенного в отопительную систему на обратном контуре непосредственно перед входом воды в котел. Магистральный трубопровод в системе с принудительной циркуляцией теплоносителя может укладываться с перепадом высоты в 50 мм на метр длины трассы.

Внимание!
Так как система с циркуляционным насосом, подключенным в электросеть, автоматически становится энергозависимой, следует принять меры по избеганию застоя теплоносителя в моменты обесточивания.
Для этого устанавливается так называемый разгонный коллектор, способный вытолкнуть горячую воду на высоту порядка 1,5 метра.

Расширительный бак

На пике разгонного коллектора выполняется отвод трубопровода в расширительный бак. Его предназначение — регулирование давления в отопительной системе с целью избежать повышения до аварийного.

Сегодня чаще используют расширительные баки закрытой конструкции, исключающие контакт теплоносителя с воздухом.

Конструктивно расширительный бак являет собой емкость, разделенную на две части гибкой мембраной:

• Одна заполнена воздухом под избыточным давлением.
• В другую обеспечен вход-выход теплоносителя.

Закрытый расширительный бак можно устанавливать в любом удобном месте отопительного контура, что является преимуществом перед открытыми баками, монтируемыми исключительно в самой высокой точке системы.

К сведению!
Свободный контакт теплоносителя с воздухом в открытом расширительном баке способствует активному насыщению кислородом.
Это грозит досрочным выходом стальных труб и приборов отопления из строя из-за ускорения коррозионных процессов.
В таком случае предпочтителен монтаж однотрубной системы отопления полипропиленовыми трубами – материал устойчив к деформации.

Схема установки составляющих отопительной системы

Однотрубная система отопления монтируется в такой последовательности:

• Источник теплоносителя — котел, способный работать за счет:
  • Газа.
  • Твердого топлива.
  • Электроэнергии.
  • Комбинации двух или нескольких возможных вариантов топлива.

Примечание!
Последний вариант удобен для тех случаев, когда в определенное время один из источников топлива недоступен или становится дорогостоящим.

• Разгонный коллектор с входом в расширительный бак. (См. также статью Труборез для стальных труб: особенности.)
• Магистральный трубопровод, обходящий по очереди все помещения жилища.
  Помня о том, что по мере удаления от котла теплоноситель остывает, преимущественно первыми на пути его следования должны находиться помещения, нуждающиеся в лучшем обогреве:
  • Детские.
  • Спальни.
  • Ванные комнаты.
• В каждой комнате к магистральному трубопроводу подключаются отопительные приборы-радиаторы:
  • Стальные.
  • Чугунные.
  • Биметаллические.

Важно!
Вы вольны устанавливать радиаторы в своем доме в любых удобных вам местах.
Единственное, чего требует инструкция по монтажу отопительных приборов – обязательная установка под окнами.
А наши рекомендации – расположить также радиаторы возле входной двери (на следующем фото ).

Плохо заизолированные окна и двери являются основным источником потери тепла

Подключение радиаторов

Способов подключения отопительных приборов в систему также два:

Наглядные примеры правильного подключения

• Первый — нерегулируемый простейший.
  Радиаторы в этом случае подключаются к магистрали в двух точках:
  • На входе.
  • На выходе.

Это простая и недорогая схема подключения без дополнительных соединений и элементов, не позволяет выполнять:

Хотите скрыть трубы, подходящие к радиаторам, сделайте штробы в основании и спрячьте их под напольным покрытием – как вариант бюджетного «теплого пола»

• Регулировку работы отопления.
• Отключение радиатора для ремонта или замены при заполненной системе.

• Второй вариант – «Ленинградка».
  По этой схеме каждый радиатор в точке входа и выхода в магистраль снабжен запорным устройством, с помощью которого можно:

• Регулировать мощность отопления на отдельном участке.
• Полностью отсекать поступление теплоносителя для выполнения ремонта.

Кроме того, в обход радиаторов монтируется байпас с запорным устройством, при перекрытии которого поток теплоносителя перенаправляется непосредственно через конкретный радиатор.

Вот так выглядит байпас с обратным клапаном

Не забывайте, что только вам выбирать один из вышеописанных способов на основании особенностей каждой из них. Есть и другой вариант – нанять рабочую бригаду, которая определит по типу вашего строения наилучшую систему отопления, после чего вы можете начать работы своими руками. (См. также статью Канализация в коттедже: особенности.)

Вывод

Теперь вы больше знаете о том, какой особенность обладает однотрубная система отопления, какие существуют варианты ее реализации в загородном доме. Как вы понимаете, к решению данного вопроса стоит подходить рассудительно, взвесив все за и против, следует понимать, что лучше для вас и вашего строения. Обязательно сравните с двухтрубной системой, которая также популярна в частных домах.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

• 1 Устройство и особенности однотрубной системы
• 1.1 Преимущества
• 1.2 Недостатки
• 2 Планирование
• 3 Монтаж
• 4 Видео

Построив дом, многие люди начинают задумываться, как сделать в нем отопление. Сразу стоить отметить, что такой подход в корне неправильный, так как об этом нужно было позаботиться еще на стадии планирования. Это обусловлено тем, что если захочется выполнить монтаж однотрубной системы отопления полипропиленовыми трубами, то это будет уже не так просто, и, возможно, придется разрушать то, что уже было сделано. Касается это не только проделывания отверстий в стенах, но и штробления пола, так как вполне понятно желание сделать жилье не только теплым, но и красивым, уложив трубы таким образом, чтобы они не портили дизайн отапливаемого помещения.

Устройство и особенности однотрубной системы

Однотрубная система

Особенность однотрубной системы отопления в том, что от котла идет труба, второй конец которой вновь приходит к котлу. Без разрыва магистрали к ней подключаются радиаторы отопления.

Такие системы отопления могут быть:

• горизонтальными (проточные);
• с верхней разводкой (вертикальные).

Обе системы могут быть как закрытыми, так и открытыми.

Радиаторный терморегуляторКлассической (чаще всего используемой) является горизонтальная разводка труб. Для доукомплектации любой батареи можно приобрести:

радиаторный регулятор;

шаровые краны;

термостатический клапан и пр.

Как уже упоминалось в начале статьи, одним из преимуществ однотрубной системы является возможность спрятать коммуникации в полу. Это немаловажный фактор, ведь сейчас мало кто прячет радиаторы отопления за занавесками, да это и не практично, так как нарушается циркуляция воздуха возле батарей, вследствие чего приходится поднимать температуру на котле, а это приводит к лишним расходам топлива.

Если в собранной системе нет контруклона или перепадов по высоте, то она может работать без насоса.

Преимущества

Монтаж однотрубной системы выполняется меньшим количеством труб (30–40%).

Несложная схема разводки, монтаж которой сможет выполнить неспециалист.

По сравнению с двухтрубной отопительной системой монтаж однотрубной выполняется быстрее.

Система может быть смонтирована как в одноэтажном доме, так и доме с несколькими этажами.

Не возникает проблем по поводу того, как при монтаже труб обойти дверной проем.

Недостатки

Установлен кран Маевского

Поговорив о преимуществах, нужно упомянуть и недостатки.

На каждой батарее должен быть установлен кран Маевского или автоматическая система стравливания с системы воздуха.

Неравномерное распределение теплоносителя – к каждой следующей батарее приходит более охлажденная вода, поэтому КПД последнего радиатора будет невысоким. Положение можно улучшить, установив в систему циркуляционный насос.

Планирование

Не каждый человек может пользоваться компьютерными программами для моделирования в 3D проекции своего дома, что, несомненно, было бы очень удобно. Учитывая этот нюанс, рассмотрим, как сделать план вручную, расписав всё на листе бумаги.

Составляя схему, нужно учитывать особенность монтажа системы из полипропиленовых труб – плавные повороты в ней сделать невозможно.

• Делая чертеж, нужно учесть, что магистраль должна быть уложена с небольшим уклоном – минимум 0,5 см на 1 п. м. трубы, иначе без насоса она работать не будет.
• Определяемся с местом установки котла.
• Если по каким-то причинам трубы не получится спрятать в полу, тогда придется выполнять наружный монтаж или частично прятать трубы в полу – в месте наибольшего обнижения.
• На схеме отмечаем места установки батарей, отмечая какой мощности они должны быть.

Важно подобрать высоту батареи и количество секций

Определяя сколько секций понадобится для помещения, нужно учитывать, что каждая последующая батарея греет слабее, поэтому нужно увеличивать количество секций наборных батарей (или площадь, если радиаторы стальные).

• Если будут установлены краны, теплорегулятор и т.п., то это тоже должно быть отражено на схеме.
• Имея полную картину, можно подсчитать, сколько потребуется труб, фитингов и тех элементов, которые запланированы для доукомплектации.

Монтаж

Пайка полипропиленовых труб

Для монтажа рассматриваемой в статье системы отопления потребуется не так уж и много инструментов. Это:

• паяльник для монтажа пластиковых труб;
• ножницы для резки пластиковых труб;
• шейвер (если приобретены трубы с наружным армированием).

Цельнополимерные изделия годятся только для водоснабжения. Нужно приобретать армированные трубы, характеристики которых позволяют их применять для отопления. Лучше всего, если в качестве армирующего слоя используется базальтовое волокно или алюминиевая фольга – в таком случае втрое уменьшается коэффициент удлинения трубы, в отличие изделий со стекловолокном.

Примерка батареи

Первым делом выполняется разметка на стенах под каждую батарею. Их нужно устанавливать под каждым окном – это будет препятствовать стеканию холодного воздуха на пол. Чтобы батарея полностью выполняла свою роль, ее длина должна быть не меньше 70% от ширины оконного проема. Также важно выдерживать расстояние:

• От подоконника – 10–12 см.
• От стены – 3–5 см.
• От пола – 8–12 см.

Приобретая батареи, необходимо принять во внимание эти требования.

О том, как узнать, сколько секций батарей потребуется установить для одного помещения, можно прочитать в статье о биметаллических радиаторах.

Используя горизонтальную разметку, нужно отметить места, в которых будут установлены крепежные элементы с таким расстоянием, чтобы установленный крепеж находился между секций установленной батареи.

• Перфоратором в стене сверлятся отверстия, в которые устанавливаем крепеж.
• Теперь нужно подготовить батареи. Если они с завода обтянуты пленкой, то ее пока не нужно снимать.
• Придерживаясь плана, устанавливаем воздухоотводчики, термостаты и шаровые краны.
• Вешаем батареи на свои места и строительным уровнем выполняем проверку горизонтальности их положения.
• Далее выполняется пайка труб. Важно не забывать, что необходимо соблюдать уклон основной магистрали.
• Байпас с насосом лучше установить на обратке перед котлом.
• В обязательном порядке нужно установить расширительный бачок и блок с элементами группы безопасности.
• Однотрубную систему отопления необязательно заполнять водой с нижней точки, так как все равно каждый радиатор будет с воздухом, который нужно стравить. Если установлена автоматическая система воздухоотводчиков, то они сами справятся с этой задачей.

Осталось запустить котел и проверить работоспособность собранной своими руками однотрубной системы.

Видео

Посмотрите, как нужно делать однотрубную систему отопления:

Chivas,Россия, Ростов-на-Дону:Два года назад я решил своими силами сделать отопление в доме, разводку на батареи и подключение к газовому котлу, (уже ранее имея небольшой опыт в этом). Остановился на армированной полипропиленовой для горячей воды Kalde турецкого производства, потому что она была что сказать “по хорошей цене”, до этого имел дело с “пилсой” но в отличие от нее “кальде” немного лучше спаивается, и на много меньше вони при пайке. Когда все спаял решил опробовать на прочность так сказать. При испытании под давлением воды 2 атмосферы и температурой +70 градусов, трубы почти не деформировались, все спайки остались сухие, ни где не выгнулась и не повело. Работают уже второй сезон, за не высокую цену- я доволен!

Подробнее на Отзовик:

Конечно же отзывы профессионалов о полипропиленовых трубах для отопления не столь восторженные, как у новичков, но все же и они признают, что они действительно удобны в монтаже и долговечны.

Как выполнить отопление в частном доме из полипропиленовых труб своими руками: пошаговая инструкция с фото примерами

Прокладка магистралей отопления особых вопросов не вызывает, а потому нужно пошагово рассмотреть сам процесс пайки. К тому же если варка любых полипропиленовых труб различных видов одинакова, то вот подготовка к этому процессе у армированных алюминием, как внутри, так и снаружи, имеет свои нюансы. Их мы и попробуем сейчас обозначить.

Фото пример	Выполняемое действие
	Вот внешний слой алюминия, который необходимо снять для того, чтобы пайка была прочной и качественной. В противном случае элементы не сварятся меж собой, что чревато протечкой
	Именно таким приспособлением и снимается внешний слой
	Зачистку одеваем на трубу и проворачиваем несколько раз до полного удаления слоя алюминия. Вот так должна выглядеть готовая к пайке труба
	На разогретый утюжок одеваем обе части (уголок и трубу)…
	…после чего прижимаем их до упора. Время нагрева – от 3 до 8 секунд, в зависимости от диаметра
	Сняв детали с утюжка, вставляем полипропиленовую трубу в уголок до упора и ждем 3-5 секунд.
	После этого соединение готово к использованию
	Что касается полипропиленовой трубы с внутренним армированием алюминием. На фото показано: слева – внешнее армирование, справа — внутреннее
	Для внутреннего армирования существует другая зачистка. Действия такие же, как и с предыдущей трубой, но…
	…работает она немного по-другому. Сняв часть внутреннего армирования, такая зачистка позволяет пропаять трубу таким образом, что воде нет доступа к слою алюминия. Это избавляет от риска попадания влаги между слоями трубы

Если же армирование выполнено стеклотканью, никакой особой подготовки перед пайкой труба не требует. Как становится понятно, монтаж и сварка полипропилена для отопления в частном доме своими руками – это не слишком сложный процесс и освоить его сможет даже школьник.

Важно! При работе с утюжком необходимо быть очень осторожным. Его поверхности разогреваются до высоких температур, что чревато ожогами. Лучше всего работать в плотных перчатках с крагами.

Ассортимент фитингов довольно широк – всегда можно подобрать то, что нужно

Теоретические советы по пайке полипропиленовых труб и фитингов

Наиболее оптимальным решением перед началом монтажных работ по отоплению в доме будет небольшая тренировка. Для этого нужно при приобретении материала учитывать запас. Лучше купить 10-15 самых дешевых фитингов и 2-3 м трубы именно для этой цели. Нарезав специальными ножницами куски трубы и разогрев утюжок, нужно попробовать, насколько хорошо получаются сваренные соединения.

Важно! При совмещении трубы и фитинга после разогрева нужно стараться соединить их как можно ровнее. Только в этом случае пайка получится плотной, а магистраль аккуратной.

Вот так делать ни в коем случае не стоит – ведь можно взять цельный отрезок

Не стоит экономить на полипропиленовых трубах, покупая те, которые армированы алюминием. Особенно если нет опыта в подобном монтаже. Лучше приобрести стекловолоконные полипропиленовые трубы. Они намного удобнее в сварке. Так же не стоит забывать и о том, что при нагревании полипропилен расширяется, а значит нельзя монтировать фитинг в упор к стене. Лучше оставить зазор в 2-3 см. Это позволит трубе «играть» при нагреве.

Сварка полипропиленовых труб своими руками хотя и не сложна, но требует полной собранности, внимательности и аккуратности от мастера. Только в этом случае отопление будет выполнено так, как было задумано.

Если же что-либо осталось непонятным, предлагаем посмотреть небольшое видео о том, как спаять трубы из полипропилена:

Обзор схем монтажа отопления: различные варианты разводки отопления в частном доме

Основными системами разводки отопления в доме считаются однотрубная и двухтрубная. Хотя некоторые мастера, при слишком больших площадях предлагают еще и трехтрубную систему, ее мы рассматривать не будем по причине сложности и довольно редкого использования.

Самая простая и распространенная – это однотрубная система. Единственным ее недостатком является то, что она не применима с большим количеством радиаторов. К таким схемам разводки отопления относится «Ленинградка». Проблема в том, что если расстояние и количество батарей между первым и последним радиатором большое, то разница температур между ними будет довольно чувствительной.

А это отопление открытого типа – полипропилен здесь применяется с достаточно большим сечением

Немного улучшенный вариант той же однотрубной системы – схема, называемая «петлей Тихельмана». Однако полностью ситуацию и она не спасает, если площадь частного дома велика. В этом случае используют двухтрубную систему. При всех ее положительных качествах с точки зрения отопления, у нее есть и отрицательная сторона – необходимая длина труб возрастает в 2 раза. О схемах монтажа однотрубных систем полипропиленовыми трубами, как и двухтрубных, мы рассказывали в одной из наших статей.

Если говорить в общих чертах, то конечно начинающему мастеру лучше всего работать по однотрубной системе – это довольно просто. Но даже если опыта нет, а площадь дома достаточно велика, смонтировать отопление полипропиленовыми трубами по двухтрубной системе вполне возможно. Для этого нужно лишь изучить немного больше информации по этой теме.

Мнение эксперта Андрей Павленков Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад» Спросить у специалиста “Перед тем, как приступить к работе, необходимо составить проект будущей системы. Это поможет не запутаться в хитросплетении магистралей, а в будущем – в своевременной ревизии во избежание аварий.”

Только полностью поняв все схемы систем, которые существуют (их очень немного), можно решить, каким образом будет устроена разводка полипропиленовых труб в доме.

Так выглядит двухтрубная система отопления закрытого типа

Некоторые советы по прокладке полипропиленовых труб при монтаже отопления

Наверняка все понимают, что монтаж своими руками отопления полипропиленовыми трубами состоит не только из составления схемы разводки и сварки деталей магистрали. Очень важно и правильно закрепить трубы на стене, под полом или за подвесным потолком. Ведь все должно выглядеть эстетично.

Важно! Ни в коем случае нельзя допускать перехлестывания труб отопления одна через другую. Это значительно снизит их срок службы и может спровоцировать аварию.

Монтаж ПП труб производится на пластиковые «клипсы» необходимого размера, которые крепятся на поверхности при помощи саморезов или дюбель-гвоздей. Есть возможность соединения «клипс» между собой по несколько штук для удобства монтажника. Сам полипропилен чаще всего прячется в нишах под полом, хотя стены и потолок так же являются неплохим вариантом. Главное – это свободное пространство вокруг них, которое позволит «играть» в процессе нагрева.

Информация, получаемая при прочтении статей, конечно, важна. Но более понятным обычно бывает пример, на который можно посмотреть. Именно поэтому предлагаем к просмотру видео, как монтируются полипропиленовые трубы своими руками на примере горячего водоснабжения, что практически одно и то же:

Ну и чтобы закрепить полученную информацию, еще одно видео о сварке полипропиленовых труб:

Подключение радиатора отопления к полипропиленовым трубам и как это сделать

Если домашний мастер уже разобрался с паяльником и может сварить трубу с фитингом, то вопроса, как подсоединить радиатор отопления к полипропиленовой трубе у него возникнуть не должно. Но все же будем разбираться поэтапно.

Такая запорная арматура не только поможет убавить тепло, но и выручит при необходимости замены радиатора

Если уже подведена магистраль к тому месту, где будет установлен радиатор, вешаем его на место и примеряем, какой длины отрезки труб необходимы для соединения. Припаиваем к ним при помощи утюжка фитинги с латунной резьбой. Если необходимо, то можно приобрести и шаровые краны, которыми будет регулироваться температура нагрева радиатора.

К сведению! Запорная арматура играет еще одну очень важную роль. При необходимости замены радиатора отопления не нужно будет перекрывать всю систему. Достаточно закрыть подачу и обратку, после чего свободно демонтировать батарею и заменить ее.

Когда отрезки полипропилена с фитингами готовы, коммутируем их с магистралью отопления и прикручиваем радиатор – вот и все. Главное перед обвязкой радиатора отопления полипропиленовыми трубами не забыть промаркировать все магистрали. Этот момент очень важен – ведь он поможет в последующем не запутаться при монтаже и трассировке на коллекторе.

По окончании работ все должно выглядеть четко и аккуратно

Преимущества полипропиленовых труб

1. Высокие показатели теплоизоляции. Удостовериться в правильности этого утверждения можно даже без наличия специальных приспособлений – попросту сравните на ощупь поверхности труб из полипропилена и металла. Полипропиленовые стенки будут еле теплыми, а металлические при прочих равных условиях могут даже оставить ожог. Это подтверждает, что металл теряет тепловую энергию.
2. Высокая устойчивость к химическим и коррозионным воздействиям. Это способствует существенному увеличению срока службы полипропиленовых труб.

   Полипропиленовые трубы KAN-therm PP Stabi Al армированные алюминием

3. Высокая технологичность. Полипропиленовые трубы легко поддаются резке и сварки. Для соединения элементов достаточно иметь в наличии специально предназначенный для этого паяльник и дополнительные соединительные элементы. При этом со всеми работами по разводке и соединению элементов отопительной системы можно справиться своими руками.
4. Хорошие показатели упругости. Это свойство полипропилена делает материал устойчивым к размерзанию системы, что довольно часто происходит в частных домовладениях.

   Трубы и фитинги из полипропилена

Рекомендации по выбору источника обогрева

Прежде чем приступать к монтажу отопления из полипропилена собственными силами, нужно выбрать подходящий источник обогрева.

Газ

Газовый котел

В случае если рядом с домом проходит магистральный газопровод, нужно купить соответствующее оборудование. Оптимальный вариант для обустройства отопительной системы из полипропилена – современная настенная модель котла с защитными механизмами, необходимыми насосами и средствами автоматического контроля и управления.

При желании можно отказаться от традиционного дымохода, выбрав модель котла с закрытой камерой сгорания и специальной коаксиальной трубкой, по которой будет осуществляться подведение кислорода к агрегату и отведение от него отработанного воздуха.

Трубу воздухообмена можно вывести на улицу через стену строения, что является гораздо более выгодным в финансовом плане мероприятием, если сравнивать с обустройством дымохода стандартного типа.

Электричество

Электрический котел Протерм

Если для обогрева дома будет использоваться электроэнергия, то лучше всего купить автоматизированный отопительный котел, оснащенный насосом, необходимыми средствами безопасности, а также расширительным бачком.

С монтажом такой системы отопления проще всего справиться собственными силами.

Твердое топливо

Котел твердотопливный

Если для обогрева планируется применять разного рода твердое топливо, необходимо грамотно подойти к разработке схемы обвязки отопительного котла, чтобы избежать множества ошибок. На выходе из отопительного агрегата температура теплоносителя достигает порядка 1000 градусов, что накладывает ряд дополнительных требований к монтажу отопительной системы.

Также существуют варианты обустройства систем обогрева с применением других источников энергии, однако в случае монтажом полипропиленовых труб от их использования лучше воздерживаться.

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Ввиду этого от однотрубной схемы разводки труб нужно пытаться воздерживаться.

Коллекторная схема

Коллекторная схема

На обустройство системы отопления по такой схеме придется потратить больше материалов, однако и основные эксплуатационные свойства подобного обогрева будут гораздо выше.

Распределение тепла по помещениям будет осуществляться довольно равномерно и качественно.

Двухтрубная система

Двухтрубная система

Самый оптимальный метод обустройства системы обогрева. Закладка труб осуществляется в пол либо же в стены дома по периметру. Двухтрубное отопление лучше всего подходит для обогрева дома. Поэтому специалисты рекомендуют отдавать предпочтение в пользу именно этого варианта разводки труб.

Какие трубы использовать?

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Соединения полипропиленовых и металлических труб между собой

Придерживайтесь следующей схемы:

• для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
• к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
• к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Полипропиленовые трубы

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт.

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Первый шаг

Рассчитайте схемы прокладки полипропиленовых труб.

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Разметка

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Четвертый шаг

В соответствии с расчетными данными нанесите места резки труб при помощи маркера.

Пятый шаг

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Резка ПП труб

Шестой шаг

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Подготовка фитинга

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до 265 градусов.

Монтаж ПП труб

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

Сварка труб

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

Удачной работы!

Недостатки коллекторной схемы

большой расход трубы, по сравнению с однотрубной разводкой;усложнение работ, так как не должно быть соединений;система отопления только принудительная;установка такого же количества насосов, что и автономных контуров разведено по помещениям.

Трубы из полипропилена не боятся размораживания.

Но надо учитывать, что размораживание может вывести из строя котел и расширительные баки. Для пайки полипропиленовых труб нужен специальный инструмент. Узлы паяются отдельно, и в готовом виде устанавливаются в то место, где будут стоять.

Также надо знать, что при соединении металлопластиковой трубы и полипропиленовойнадо выбирать трубы, отвечающие следующим соответствиям:

Металлопластиковые трубы, размер:Полипропиленовые трубы, размер:20 х 2DN 25 x 4,216 х 2DN 20 х 3,426 х 3DN 32 х 5,4

Взвесив все за и против, стоит выбрать схему, максимально подходящую к конкретным условиям.

Система отопления из полипропиленовых труб может быть разработана самостоятельно. Особенно разработка данной системы будет интересна владельцам дачных и загородных домов, занимающихся их обустройством своими руками. Как выбрать источник тепла, а также схему разводки труб – вы узнаете из нашей статьи.

Для тех, кто еще не определился с видом труб для отопительной системы, рекомендуем к прочтению статью «Полипропиленовые трубы для отопления».

Трубы из полипропилена должны быть армированными

Выбор источника тепла

Отопление частного дома зависит от выбранного источника тепла:

Газовый котел – оптимальный источник тепла, если проведен газ

Если проведен газ, необходимо приобрести настенный газовый котелс автоматическим управлением, насосами и системой защиты. При отсутствии дымохода, котел должен быть снабжен камерой сгорания закрытого типа и коаксиальной трубой, которая будет подводить к нему воздух и отводить отработанные газы.

Выход коаксиальной трубы может быть организован через стену дома, что позволяет экономить на строительстве дымохода.Если дом будет отапливать электрический котел, лучшим решением станет покупка автоматизированного котла с насосом, расширительным баком и группой безопасности. Такая система отопления из полипропиленовых труб может быть монтирована самостоятельно, так как позволяет избежать множества ошибок при установке и подборе материалов.Если генератор тепла в Вашем доме – твердотопливный котел, то его установка возможна только специалистами или в случае обладания Вами опытом сварки труб отопления. Подведение полипропиленовых труб к твердотопливному котлу возможно, но для этого нужно квалифицированно разработать схему обвязки котла, ведь на выходе температура нагретой воды достигает 1000С.

Разработка схемы отопления

Отопление полипропиленовыми трубами своими руками начинается с разработки схемы отопления. Подведение труб к радиаторам может осуществлять разными способами:

Способы разводки труб отопления одно- и двухтрубная

однотрубная схема– самая простая схема, в ней каждый следующий от котла радиатор всегда с более низкой температурой, нежели предыдущий. Такой способ экономит расход материала, но при нем тепло распределяется неравномерно, поэтому однотрубная схема неэффективна, не стоит отдавать ей предпочтение;

Коллекторная схема разводки отопительных труб

коллекторная схема– длина труб значительно больше, но эксплуатация и регулирование работы отопительной системы упрощается, к тому же тепло будет распространяться по дому достаточно равномерно;двухтрубная схема– наиболее оптимальный вариант отопления частного дома, в данном случае трубы закладываются в стены или пол здания по всему его периметру. На рисунке ниже для примера представлен двухтрубный способ отопления, подходящий для дома площадью до 100 м2.

Отопление из полипропиленовых труб: схема

При наличии в системе встроенного расширительного бака подходящего объема, насоса и группы безопасности, позиции 4, 5, 6, 7 не нужны.

Выбор диаметра ПП труб для отопления

При соединении металлопластиковых труб с полипропиленовыми требуется учитывать, что диаметры полипропиленовых труб для отопления соответствуют следующим параметрам металлических труб:

к металлопластиковым трубам 20х2 подводятся полипропиленовые трубы для отопления Dn 25х4,2;к трубам 16х2 идет труба из полипропилена Dn 20х3,4с металлической трубой 26х3 соединяется полипропиленовая Dn32х5,4.

Если подведение труб отопления к радиаторам осуществляется от магистрального трубопровода, то при двухтрубной схеме применяют полипропиленовую трубу 20х3,4. Использование труб с большим диаметром, а также радиаторных вентилей более чем на 1,2”, нецелесообразно. Утверждение, что чем больше диаметр трубы и терморегулирующий вентиль, тем теплее в доме – ложно.

Для продуктивной работы отопительной системы длина подающего трубопровода от котла до самого последнего радиатора не должна превышать 25м, а мощность должна составлять максимум 12 кВт. Другими словами, корректная и эффективная работа системы отопления с трубами 20х3,4 возможна при подключении 6 радиаторов, каждый из которых состоит из 10 секций. Если присоединить большее количество радиаторов, то потребуется увеличить длину труб для их подключения, а это приведет к неравномерному прогреву радиаторов, наиболее удаленных от котла.

Пример системы отопления на 6 радиаторов

Но если подключение большего числа радиаторов или увеличение длины труб – необходимость, можно использовать полипропиленовые трубы с большим сечением, например, 32х5,4, тогда к ним подходят металлопластиковые трубы с параметрами 26х3. Или воспользоваться еще одним способом – провести два отопительных контура, а не один.

Для пайки полипропиленовых труб понадобится такой аппарат с насадками

Работа с полипропиленовыми трубами предполагает наличие специального паяльного инструмента, предназначенного для соединения полимерных материалов.

Пайку лучше осуществлять вдвоем. При этом не допустим перегрев торцов соединяемых элементов, а фиксирование труб и фитингов первые 10 секунд после соединения должно быть жестким. Трубам из полипропилена не страшно размораживание отопительной системы, но ведь помимо них система включает в себя котел и расширительные баки, которые выйдут из строя в случае размораживания.

Схема отопления из полипропиленовых труб частного жилища может быть разработана его владельцем без привлечения специалистов. Особых сложностей в проектировании подобных систем своими руками нет.

Какую разводку полипропиленовых труб для дома выбрать?

Это самый первый вопрос, который предстоит решить всем, кого интересует система отопления из полипропилена. Существует два типа разводки – верхняя и нижняя. В первом случае трубопровод (подающий) прокладывается на чердаке либо под потолочной поверхностью.

А стояки спускаются от него вниз. К ним подсоединяют приборы отопления. Обратный трубопровод при верхней разводке из полипропиленовых трубпрокладывают в погребе частного дома либо по полу.

Подобная схема рекомендована для ситуаций, когда вода в отопительной системе циркулирует по естественному принципу. Также верхняя разводка выполняется при невозможности скрытого монтажа полипропиленовых труб.

Верхняя разводка полипропиленовых труб в доме

При обустройстве таких систем обратите внимание на следующие важные советы:

На чердаке обязательно следует установить своими руками воздухоотводчик, который будет стравливать в автоматическом режиме воздух из отопительной системы, и специальный расширительный бак. Последний необходим для защиты трубопровода и оборудования от перепадов давления.Разрешается не использовать циркуляционный насос.

При нижней схеме разводки оба трубопровода (обратный и подающий) прокладывают под потолком погреба либо по полу цокольного (первого) этажа частного дома. Причем трубы укладывают параллельно друг к другу. Такая схема применяется при отдельной подаче горячей воды в каждый отопительный стояк.

Варианты разводки по числу стояков

Разводка полипропиленовых труб осуществляется горизонтально либо вертикально. Первая схема монтажа реализуется, если в доме имеется один основной стояк, от которого отходят двух- либо однотрубные горизонтальные поэтажные ответвления.

Подобные системы характерны для небольших построек коммерческого назначения и частных жилищ с 2–3 этажами. В последние годы их стали использовать и при обустройстве отопления многоэтажек. При этом отдельная ветка трубопровода заводится на каждую квартиру.

Разводка горизонтального типа имеет бывает периметральной и лучевой. При периметральной схеме отопление осуществляется от главного стояка.

Причем теплоноситель в пределах отдельной квартиры (либо целого этажа жилого строения) перемещается поэтапно. Это создает определенные неудобства. Приходится отключать от теплоносителя весь периметр из полипропиленовых труб, если планируется ремонт или замена своими руками отдельного аппарата (батареи) отопления.

Периметральная система монтажа хороша тем, что трубы можно проложить в полу по скрытой технологии. Но здесь стоит понимать, что разводка (абсолютно вся) располагается на одном уровне по горизонтали. А значит, слить теплоноситель из отдельного периметра будет весьма проблематично.

Периметральная система монтажа полипропиленового водопровода

При лучевой разводке трубные изделия из полипропилена направляют в отдельные помещения в квартире (к каждой батарее отопления). При этом система также питается от одного центрального стояка. Слияние отдельных лучей магистрали производится около основного стояка в специальной гребенке (она без проблем монтируется своими руками).

Достоинство лучевого монтажа состоит в том, что допускается отключать всего одну отопительную ветку при необходимости проведения ремонта системы. Оставшиеся лучи продолжают функционировать, обогревая остальные комнаты.

Лучевая схема предполагает монтаж полипропиленовых труб в напольное основание с обязательной их заливкой стяжкой из бетона. Понятно, что выполнять своими руками обслуживание подобной конструкции в частном доме сложно. Если какая-либо труба выходит из строя, приходится вскрывать стяжку.

Таких проблем не возникает при устройстве вертикальной разводки (ее нередко называют классической). Она идеальна для 2–3-этажных домов.

Стояков отопления в данном случае имеется несколько. Они переносят горячую воду от этажа к этажу. В любой момент можно заменить либо отремонтировать какой-либо один стояк своими руками, не трогая остальные.

Виды систем по количеству трубопроводов – выбираем одну из двух схем

Отопительные магистрали из полипропиленовых труб в доме могут быть однотрубными и двухтрубными.

В первом случае все приборы отопления в частном доме поочередно подводятся к главной трубе. Минус схемы – плохой нагрев батарей, стоящих в самом конце такой отопительной цепочки. Объясняется это тем, что горячая вода охлаждается во время движения по магистрали.

Однотрубные системы монтируют в небольших по площади жилищах. Причем первыми к стояку всегда подключают жилые комнаты. А затем уже и все помещения технического назначения.

Для большого частного дома больше подходит двухтрубная система. В ней обратная и подающая магистрали прокладываются параллельно.

За счет этого все отопительные батареи получают теплоноситель с одинаковой температурой. Естественно, при ремонте можно отсоединить от системы лишь один стояк. Остальная же ее часть будет работать в прежнем режиме.

Двухтрубная система трубопровода

При установке двухтрубных магистралей своими руками желательно проектировать нижнее одностороннее подключение элементов системы. Сделать это несложно при помощи особой арматуры со специальным температурным регулятором. Он даст вам возможность устанавливать комфортный микроклимат во всех комнатах.

Об особенностях монтажа полипропиленовых изделий – домашним мастерам на заметку

Создать своими руками качественную отопительную систему из ПП-труб вполне реально. Но обязательно следует принимать во внимание следующие рекомендации:

Полипропиленовые изделия Dn 20х3,4 подводят к металлопластиковым трубам с размерами 16х2, Dn 25х4,2 – к трубам 20х2, Dn32х5,4 – к 26х3.Нежелательно применять ПП-трубы с параметрами более 20х3,4 при реализации двухтрубной схемы отопления с питанием от трубопровода (магистрального).Максимальная протяженность подающей теплоноситель ветки от последней батареи до отопительного котла – 25 м. Если длина магистрали будет больше, равномерный прогрев радиаторов невозможен.

Качественная отопительная система из ПП-труб

Обратите внимание! Все работы по соединению ПП-труб своими руками необходимо производить при помощи паяльных специальных приспособлений.Такие инструменты созданы именно для пайки полимерных изделий. Другие использовать нельзя.

Еще один момент.

Первая пайка труб из полипропилена обычно вызывает определенные затруднения у домашних умельцев. Поэтому спецы советуют потренироваться перед ней. Приобретите недорогие трубы, попытайтесь соединить их паяльным инструментом, набейте руку, и только после этого приступайте к монтажу отопительной системы.

Михаил МалофеевРаспечатать
