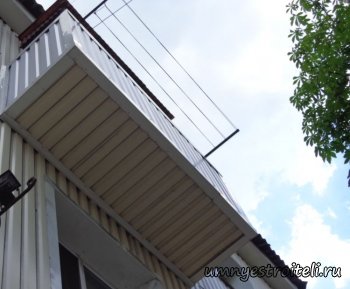

Расширить балкон.
И так уважаемые мои, сегодня разбираемся с темой — «Расширить балкон». Так как мы имеем прямое отношение к ремонту балконов под ключ, из этой темы Вы не только узнаете как самому, своими руками расширить балкон, но и сможете заказать эту услугу у Нас. Но обо всём по порядку, так что из данного материала Вы узнаете:
- На сколько можно расширить балкон;
- Как расширить балкон своими руками;
- Заказать расширение балкона;
От администрации:
На самом деле расширить балкон очень просто. Тут не нужно сильно фантазировать и добавлять себе работы! Просто многие для того чтобы
расширить балкон добавляют профиля, тем самым пытаясь увеличить подошву и верх балкона соответственно. Пытаются доливать балконную подошву, а верх несущей конструкции монтировать к козырьку или отливу.
Иногда собирают целые пазлы из швеллеров, обрамляя ими свою и верхнюю соседскую подошву, для более серьёзной фиксации расширенного балкона, вбивают их в несущие стены, да ещё и масса всего, на что хватает фантазии.
Писком моды одно время было, когда только начинали расширять балконы, это снизу по краям подпирать его металлическими стойками и иногда доходило до смешного. Эти стойки приспосабливали как упор для балкона и на третьем этаже, люди боялись что конструкция не выдержит.
Ну, может быть эти способы по расширению балкона, и имеют право на жизнь! Но Мы так не делаем и наши расширенные балконы стоят вот уже больше 10-ти (десяти) лет. Тут дело, в большей степени, в облагораживающих действиях и в действиях направленных на увеличения срока службы старой подошвы балкона, как вашего, так и соседского, сверху. (За расширение вашего балкона можно брать и с соседа деньги, так как его подошва балкона, так же будет дополнительно защищена и облагорожена).
Насколько можно расширить балкон?
Исходя из своей практики могу сказать, что балкон можно расширить практически в три раза не прибегая к дополнительным усилениям: уголкам или швеллерам. Тут главное сделать так, чтобы на несущей плите находилось 25% всей длины вынесенного балкона и нагрузка на самую дальнюю часть, не превышала 200 кг. вместе с балконной конструкцией (окно, сэндвич-панели или другие фасадные облагораживающие части балкона). Если планируется постоянное давление на выносную плиту балкона, её дополнительно нужно будет усилить.
Самый безопасный способ увеличить полезную площадь на балконе, это выйти за приделы бетонной плиты балкона на 30 см. со всех краёв. Расширение балкона без дополнительных опор более чем на 30 см. чревато непредвиденными последствиями!
На сколько можно расширить балкон без разрешения.
Вы понимаете уважаемые мои как всё сейчас складывается? У себя в квартире вы не имеете права не увеличить ничего, не уменьшить. А уж тем более если вы собрались увеличивать полезную площадь балкона, то без БТИ тут не обойтись. Вы должны до того как начнёте расширять балкон, именно его выносную подошву, заказать план или архитектурный проект на расширение, подать его в БТИ, которое одобрит его или нет. И только потом его воплотить в жизнь. После чего нужно будет опять пригласить сотрудника БТИ, который зафиксирует верность размеров расширения балкона после перепланировки и занесёт это в паспорт вашей квартиры, всё в плоть до миллиметра. Если подошву балкона не трогать, то и БТИ можно будет не вызывать! Ну а если уже расширили балкон без разрешения, то ничего страшного. Просто при продаже квартиры, дадите взятку инспектору из БТИ, если конечно он заметит что балкон у вас стал больше. А такие расширения балкона можно проводить без разрешения:
- Наращивать подошву балкона до 10 см. при при помощи уголков и швеллеров;
- Увеличивать балкон в диаметре не затрагивая подошву снизу;
- Увеличивать размер балкона по верху способом сращивания плит из различных материалов;
Как расширить балкон своими руками.
Первым делом, дорогие мои, демонтируется старый балкон, причём полностью, в плоть до выступающих частей фундаментной арматуры* из подошвы балкона.
Производится демонтаж старой стяжки на основании, не жалея основы если она хлипкая. Оголившуюся арматуру балкона оставляем как есть, она нам пригодится.
Теперь стоит подготовить подошву балкона снизу, по такой же схеме. Те же манипуляции проделываем и с верхней плитой балкона:
- Убираем отслоившиеся части;
- Снимаем старую отделку;
Это Мы все после облагородим позже, а сейчас грунтуем* все основания, желательно обильно.
Теперь берем дрель или шуруповерт с металлической насадкой для очистки ржавчины и как Вы уже догадались, очищаем арматуру от ржавчины. Проделав эту манипуляцию с арматурой, при помощи растворителя обезжириваем её.
Ну а теперь самое интересное, облагораживаем все разрушения.
На подошве балкона устанавливается небольшая опалубка и делается стяжка по маякам*. Но можно и просто залить самовыравнивающейся смесью или как её еще называют — наливная стяжка*.
Снизу опорной подошвы балкона заделываем все выбоины при помощи отделочного клея церезит СМ-12 и так же делаем на верхней подошве соседского балкона!
По возможности закрываем церезит битумом!
Вот практически и все подготовительные действия, направленные перед расширением балкона. Осталось только его расширить и увеличить полезную площадь. А для этого нам понадобится два листа полового ОСБ* № 4 или сращиваем два листа ОСБ-3, по 2,5 см.
ОСБ плиты Мы режим по нужным нам параметрам. Далее красим его водоэмульсионной краской. Между плитами балкона и ОСБ уложим гидробарьер*, который прикрепим на нижнюю и верхнюю подошву балкона, не забыв перед этим установить отлив*.
Листы ОСБ крепим на анкерные болты. Кто боится, а таких при достаточно, на основу можно положить двойной половой лист ЮСБ и вы получите новую, 5-ти (пяти) или 10-ти (десяти) сантиметровую подошву для балкона, практически готовую для установки тяжелой конструкции.
Но это еще не все.
Если ваш балкон находится на втором этаже и под вами нет других балконов, несущую часть, подошву стоит зашить снизу люкобондом или оцинковкой, отличным вариантом будет обшиться профнастилом. Это показано на фото ниже.
Места монтажа козырька (отлива) прокрасить краской, для во избежания попадания воды на лист ЮСБ. Вот Вы, и узнали как расширить балкон. Данным способом можно расширить и увеличить полезную площадь не только на балконе, но и на лоджии.
Начало работ
Процесс объединения состоит из нескольких важных шагов. Первым делом необходимо получить специальное разрешение от БТИ на переоборудование. Причем, согласно установленной законодательством номенклатуре, это переоборудование является сложным, проще говоря – перепланировкой. В зависимости от поставленных целей она может включать в себя изменение площади санузла, кухни или жилой комнаты, расширение существующей площади за счет дополнительных инженерных конструкций. К тому же, балконы являются объектами повышенной аварийности, поэтому работы, которые могут на них проводиться, строго регламентированы установленными нормами строительства.
Основной ошибкой, которую часто допускают люди при начале перепланировки, является ведение работ до или во время получения соответствующего разрешения. Этого делать строго не рекомендуется, так как в этом случае может появиться риск получить серьезную и аргументированную претензию от специализированных органов и даже от соседей, которые не согласны с проведением строительным работ.
Поэтому прежде, чем взяться за перфоратор и закупать стройматериалы, необходимо внимательно изучить юридическую сторону данного вопроса – практика показывает, что именно она и занимает большую часть времени и затрат. Ниже приведены список необходимых документов и рекомендации, которые помогут вам максимально безболезненно получить необходимое разрешение.
Необходимые документы. Часть I
- Первым делом заполняется бланк заявления на перепланировку жилого помещения по форме, которая была утверждена последним Постановлением правительства.
- Обязательным является предоставление документов, подтверждающих собственность на квартиру или соответствующий ордер.
- Все дееспособные члены семьи должны приложить свое письменное согласие на проведение строительных работ.
- Письменное согласие требуется от всех дееспособных соседей из квартиры, которая находится под вами.
- Письменное согласие от соседей сверху требуется только в том случае, если вы имеете с ними общую балконную плиту.
- Если вы проживаете в муниципальном жилье, то необходимо к пакету документов приложить письменное разрешение на перепланировку от главного инженера.
- Если вы снимаете квартиру, то вышеуказанное разрешение должно быть предоставлено владельцем здания или его арендатором.
- Важным моментом является получение разрешение от органов, занимающимся охраной памятников архитектуры. Они должны подтвердить допустимость реализации вашей перепланировки. Это относится только к тем квартирам, которые находятся в домах, стоящими на учете в списке памятников архитектуры.
Разрешения от всех людей, которые указаны в пунктах выше, являются обязательными. Чаще всего проблемы возникают с соседями. Причины могут быть две – либо человек, который должен подписать согласие, находится очень далеко, либо вы с ним в плохих отношениях. Все действия по разрешению данных ситуаций остаются на ваше рассмотрение, человеческий фактор в решении этих ситуаций неизбежен.
Обычно такие вопросы могут решиться с помощью небольшой денежной компенсации за будущие неудобства во время проведения строительных работ. Получение разрешение от человека, который находится слишком далеко, можно получить с помощью нотариуса – за консультацией обратитесь к соответствующему специалисту.
Необходимые документы. Часть II
После сбора первого пакета, вы должны получить следующий список документов:
- Технический план вашей квартиры, грамотно оформленный в БТИ и имеющий все необходимые подписи и печати.
- Перепланировка не может делаться наобум, для этого составляется специальный проект, право на создание и утверждение которого имеют только те проектные организации, которые имеют действующую соответствующую лицензию.
- Заверенное техническое разрешение на возможность осуществления необходимых вам работ. Оно основывается на разрешении от МЧС или пожарной службы и Роспотребнадзора.
- Нотариусом заверяется копия свидетельства о владении жильем и тоже прикладывается к пакету.
- Проект вашей перепланировки и разрешение на нее нужно согласовать с организациями, на балансе которых числится здание, и с организациями, которые будут проводить технический контроль над проведением работ.
Для справки! Обратите внимание, что все полученные от организаций документы имеют «срок годности», поэтому не стоит медлить с дальнейшими действиями после их получения.
Когда разрешение на проведение работ наконец получено, от юридической части можно переходить к технической.
Проведение строительных работ
Так как строительство планируется капитальное, необходимо учитывать, что эксплуатационный срок такого балкона должен быть не меньше, чем у здания, в котором находится ваша квартира.
Факт наличия балконного проема предлагает нам три основных способа объединения балкона или лоджии с основным жилым помещением.
- Первый случай характерен для кухонных балконов – ведь они, как правило, совсем маленькие. Проем остается без изменений, что значительно уменьшает сложность проведения работ по перепланировке. На оконный проем, который остается после удаления окна, устанавливается обыкновенная столешница, что превращает его в удобный стол для обеда. Этот же вариант подойдет и для обычных комнат – ведь появление нового стола только добавит удобства и уюта.
- Второй вариант не сильно отличается от второго – колонну, которая ранее находилась в составе бывшего оконного проема, можно оставить в качестве дополнительной несущей конструкции. Вариант специфичен, для этого нужна большая лоджия или балкон, а на добавившемся пространстве обычно устраивают спальню.
- Третий вариант требует кардинального вмешательства в целостность дома. Полностью удаляется парапет, тем самым создается свободный проход между балконом и комнатой. Этот вариант удобен тем, что путем установки легкой двери или шторы можно получить полноценное помещение, в котором обычно обустраивают спальню или место для трюмо, маленького шкафа, полочек для мелочей или книг.
Учитывая, что присоединенный балкон будет использоваться как полноценный элемент квартиры, то он сам должен быть капитальным. Требуется, чтобы он был установлен на капитальном каменном парапете, каркас самого балкона должен быть сварен из хорошего металлического уголка. Чем больше армирования – тем лучше.
Пластиковые и натяжные конструкции исключены.
Если балкон сделан с выносом, то козырек тоже должен быть сварным, из металла. Остекление должно быть выполнено только правильно установленными и грамотно настроенными металлопластиковыми окнами, которые соответствуют текущему климату. На балкон обычно принято устанавливать немного более толстые и тяжелые окна, чем это необходимо, потому что балкон сильно задувается ветрами и быстро остывает. Для уменьшения шансов получить сквозняк в процессе эксплуатации окон принято сводить к минимуму количество открываемых секций – достаточно одной посередине.
Балкон должен быть полностью утепленным как внутри, так и снаружи. Утепление пола можно провести как обычным способом, так и с использованием системы «теплый пол». Потолок и стены внутри обычно утепляются минеральной ватой, пенопластом, пенополистеролом, пластиком, плиткой или деревом, затем проводится декоративная отделка. Наружная отделка должна быть наиболее качественной, чтобы балкон максимально долго сохранял свой первозданный внешний вид.
Идеальным вариантом будет провести на присоединенный балкон электричество. Однако здесь появляются проблемы, связанные с тем, что стена между пристройкой и основной комнатой является внешней стеной. Поэтому проводить туда капитальную проводку, как и отопление, чаще всего не позволят. Если же туда требуется установить бытовую технику, то проводку для нее пропускают через металлическую трубку, которую вбивают в угол стены. Со стороны комнаты этот провод вставляется в розетку, а со стороны балкона ставится розеточный блок на 3 и более розетки.
Организовать освещение на балконе можно с помощью влагозащищенного светильника, или установить в оконном проеме изогнутые варианты, которые будут освещать направленным светом добавленное пространство. Чтобы не усложнять итак нелегкие строительные работы, можно проложить обыкновенный удлинитель, никаких специальных разрешений для этого не надо.
ТехЛиб СПБ УВТ
Пространства, образуемые выступающими горизонтальными конструкциями зданий относятся к летним помещениям. Открытые летние помещения (балконы) в умеренной климатической зоне целесообразно размещать при общей комнате и кухне, а в южных районах и при спальне.
Глубина летних помещений должна быть не менее 90 см для средних климатических районов и не менее 120-180 см для южных, так как там часто размещают летом спальные места и места для приема пищи.
Балконы, эркеры, лоджии существенно повышают комфортность квартир за счет связи с внешней средой и одновременно они обогащают пластику фасадов. Рациональность их применение зависит от климатических особенностей района строительства. В жарком климате балконы и лоджии – затеняют внутренние помещения от избыточной инсоляции.
Эркеры, дающие увеличение освещенности и инсоляции внутреннего объема помещения, хорошо применять в северных районах.
|
|
|
|
|
|
|
Типы летних помещений: 1 — открытый балкон (а — консольный, б — на столбах); — балкон с ветрозащитными экранами с одной (в) или двух (г) сторон; 3 — угловой балкон; 4 — лоджия (д — заглубленная, е — выступающая ); 5 — лоджия — балкон (ж — полузаглубленная, 1 — примыкающая к фасадной плоскости ); 6 — терраса |
|
Устройство открытых помещений — балконов и лоджий в жилых и общественных зданиях массового строительства осуществляется из типовых конструктивных элементов заводского изготовления.
При строительстве зданий на крутых уклонах или уступающей вглубь фасадной плоскостью устраивают открытые террасы, располагающиеся над эксплуатируемыми объемами. Полы таких террас служат эксплуатируемыми крышами перекрываемых объемов, что требует внимательного отношения к вопросам гидроизоляции.
Конструктивные особенности балконов, лоджий, эркеров многовариантны и зависят от строительной и конструктивной систем здания.
|
Балкон
|
|
|
Лоджия
|
|
|
Эркер
|
|
|
Открытые помещения и эркеры в гражданских зданиях: А – балконы и лоджии; Б – эркеры; а – открытый балкон; б – балкон с ветрозащитным экраном; в – встроенная лоджия; г – выносная лоджия; д – встроенная лоджия-балкон; е – выносная лоджия-балкон; ж – эркер ассиметричный треугольный; з – то же, симметричный; и – то же, прямоугольный; 1 – плита балкона; 2 – ограждение балкона (лоджии); 3 – ветрозащитный экран |
Балконы — открытые консольные площадки с выносом 90-120 см от плоскости стены, имеющие по трем сторонам ограждения высотой до 1,0 м. Форма балконов может быть разнообразна — прямоугольная, трапециевидная, треугольная, криволинейная, пилообразная и др.
Балконы выполняют в квартире две основные функции: служат для отдыха и как место выполнения различных хозяйственных дел (разведения цветов, сушки белья, проветривания вещей, хранения продуктов).
В практике проектирования балконы применяют открытые с ветрозащитными стенками, а лоджии встроенные, выносные, а также выносные и встроенные лоджии-балконы.
По своей статической схеме балконные плиты могут работать:
- как консольная плита, передающая изгибающий момент и вертикальную опорную реакцию на конструкцию стены и перекрытие здания;
- как балочная плита, имеющая вариантные решения опирания сторон: — на консольные балки, подвеску к внутренним поперечным стенам здания или опирания на выносные стойки.
|
|
|
|
Схемы передачи изгибающего момента и вертикальных усилий от балконной плиты на конструкцию: а — наружной несущей стены; б — легкобетонной панели перекрытия (и наружной стены ); в — консолей; г — кронштейнов; 1 — балконная плита; 2 — наружная стена; 3 — перекрытие; 4 — герметик; 5 — утеплитель; 6 — противодождевой гребень; 7 — консоль; 8 — кронштейн |
|
Сопряжение балконной плиты с наружной стеной и перекрытием должно удовлетворять не только требованиям прочности, но и обеспечивать теплоизоляцию. Поэтому при выполнении балконных плит из тяжелого бетона в стык между балконной плитой и плитой перекрытия укладывают теплоизоляцию. Балконная плита может быть выносной консольной частью панели перекрытия, отформованной из легкого бетона.
 |
 |
 |
|
|
Конструкции балконов: а — из железобетонных плит; б — по железобетонным консолям; 1 — балконная плита; 2 — плита перекрытия; 3 — утеплитель; 4— цементная стяжка; 5— гидроизоляционный ковер; б—пол; 7—слив, 8— балка |
|
Ограждения балконов обычно выполняют в виде металлической решетки. Наиболее ответственными являются места заделки стоек ограждения в плиту и поручней в стену.
Стальные детали балконов должны быть защищены от влаги. Для защиты балок от коррозии их обетонируют. В качестве архитектурных украшений балконов применяли цементно-песчаные или гипсовые детали. Детали креплений наиболее подвержены разрушению, поэтому их защите от атмосферных воздействий уделяют особое внимание.
Балконная плита имеет гладкую нижнюю плоскость или выступающие по контуру ребра, но во всех случаях по низу наружных граней плиты, должен быть устроен — слезник, не допускающий намокания наружной поверхности стены здания. Верхняя плоскость балконной плиты выполняется с уклоном от фасадной плоскости стены в 1-2%.
Гидроизоляционный ковер укладывают по верху плиты с заделкой его верх по стене здания. По слою гидроизоляции устраивают по цементной или асфальтовой стяжке пол из керамических плиток, расположенный на 50-70 мм ниже пола помещения, к которому примыкает балкон и на 100-120 мм ниже уровня дверного порога.
|
|
|
|
|
|
|
Соединение балконной плиты с перекрытием из часторебристых плит с решетчатой арматурой – расположенным перпендикулярно относительно вылета балкона: а) разрез по вертикали через конструкционное ребро, b) размещение арматуры балконной плиты; |
|
Для устройства балконов применяют специальные балконные плиты. Такие плиты в крупноблочных зданиях крепят защемлением плиты между передаточными, простеночными и подоконными блоками со сваркой стальных анкеров с закладными деталями перемычечного блока и балконной плиты.
|
|
|
|
|
|
|
Соединение балконной плиты из сборных плит из тяжелого бетона: а) разрез по вертикали через конструкционное ребро, b) размещение арматуры балконной плиты; |
|
Верхняя арматура балкона бетонируется в каналах сборной плиты с шагом через один канал.
В крупнопанельных зданиях в зависимости от конструкций наружных стен (несущих, ненесущих) и перекрытий применяют различные схемы устройства балконов.
|
|
|
|
|
|
|
Балконы крупноэлементных зданий: А – схемы передачи усилий от балконных плит в панельных зданиях; а – на несущие наружные стены; б, в – на перекрытия; г – на приставные стойки; Б – детали крепления балконных плит в панельных стенах (по типу «в»); В – то же, в крупноблочных стенах; 1 – панель внутренней стены; 2 – панель наружной стены; 3 – балконная плита; 4 – утепляющий вкладыш; 5 – стальные связи; 6 – плита перекрытия; 7 – арматурные выпускми; 8 – цементный раствор; 9 – бетон замоноливания; 10 – герметизация; 11 – стеновые блоки |
|
Перекрытие лоджий-балконов выполняют из балконных плит, панелей перекрытий, а также из специальных плит с усиленным фасадным ребром. Перекрытие встроенных лоджий-балконов опирают на наружные боковые стены лоджий, а выносных лоджий и лоджий-балконов на специальные приставные иди навесные бетонные стенки — «щеки».
Ограждения балконов и лоджий состоит из металлической решетки и прикрепленных к ней глухих или решетчатых ограждений – экранов.
Ограждения балконов и лоджий выполняют из металлических решеток, укрепленных в бетонной плите перекрытия лоджии (балкона). Ограждение может быть глухим с обшивкой решетки декоративными листами стеклопластика, гофрированного металла и др., а также с устройством кирпичной стенки толщиной в четверть кирпича.
Полы на балконах и лоджиях устраивают из керамических плиток, цементным железнением поверхности, асфальтовыми.
Лоджии могут быть встроенными в объем здания или выступать за фасадную плоскость — выносные, но в обоих случаях они имеют глухое боковое ограждение. При встроенных в объем здания лоджий требуется устройство примыкающих утепленных боковых (торцовых) стен.
В перекрытиях лоджий, заведенных на наружную стену, с целью исключения мостиков холода, устанавливают теплоизляционные прокладки.
Конструкция выносных лоджий осуществляется с помощью дополнительных, перпендикулярных фасаду несущих или навесных боковых стен, выступающих консолей колонн каркаса или защемленных в поперечных внутренних стенах консольных балок.
|
|
|
|
|
|
|
Лоджии в крупноэлементных домах: А – схемы выносных лоджий; а – с несущими стенами лоджий; б – с навесными стенами лоджий; в – на консолях внутренних несущих стен; г – на консолях колонн каркаса; Б – элементы конструкции лоджий в крупноблочных зданиях; В – то же в крупнопанельных зданиях; 1 – железобетонная плита лоджии; 2 – панель перекрытия; 3 – железобетонный экран; 4 – стенка лоджии; 5 – водосточный патрубок; 6 – фиксатор стенки лоджии; 7 – перемычечный крупный блок; 8 – цокольная декоративная панель; 9 – крупная панель наружной стены |
|
Несущие боковые стены лоджий применяют только для зданий средней этажности. При этом для обеспечения совместной осадки лоджий и стен здания боковые щёки-стены лоджий опирают на участки фундаментов поперечных внутренних стен, вынесенных за плоскость фасада.
Разработаны конструкции раздвижного остекления лоджий, что в наибольшей степени отвечает требованиям комфортности в средней и северной климатических зонах России. При остекления балконов или лоджий возникает существенный недостаток, выражающийся в уменьшении светового потока в среднем на 15-20%, так как широкие вертикальные и горизонтальные импосты рам ограждения препятствуют прохождению светового потока.
По конструктивному типу лоджия — помещение, открытое с одной или нескольких сторон, включенное в общий объем здания и огражденное с наружной стороны парапетом. Лоджия может быть отдельным сооружением или разновидностью балкона, углубленного в здание. Лоджии основываются в зданиях старой постройки большей частью на плитах или балках перекрытий, в современном строительстве — на выступающих пилястрах. Сток воды с лоджий осуществляется через отводящие отверстия. Уклон пола лоджий должен быть не менее 5%. Полы лоджий обычно имеют гидроизоляцию из рулонного кровельного ковра или другого изолирующего материала.
 |
 |
 |
|
|
Лоджии и террасы: вертикальный разрез — а) лоджии, b) террасы; 1 — блоки ограждения; 2 — плиты перекрытий; 3 — слой, образующий скат; 4 — пароизоляция; 5 — элемент утепления венца; 6 — противосыростная изоляция; 7 — цементный накрывочный слой; 8 — отделочный слой; 9 — слой, образующий пол и подпольный слой; 10 — бетонная плитка |
|
Безрамная конструкция остекления устраняет этот недостаток. Она представляет собой каркас, собранный из четырех алюминиевых профилей, который с точностью до 2 мм повторяет размеры проема балкона или лоджии. Верхний горизонтальный алюминиевый профиль — несущий, с полками, по которым катается пара сдвоенных роликовых опор, несущих полотна закаленного стекла.
Нижний профиль является направляющим. Вертикальные профили с щеточными уплотнителями обеспечивают плотное примыкание стекол к стенам лоджии (балкона). Все элементы каркаса крепятся к стенам, потолку и ограждению лоджии или балкона. Готовое остекление представляет собой сплошную стену из закаленного стекла толщиной 6 мм без рам и вертикальных стоек. Для проветривания предусмотрен механизм фиксирования открытых створок.
|
|
|
|
Эркеры и типы лоджий: а – «висячий» эркер, совмещенный с балконом на следующем этаже; б – эркер на три этажа; в – общий вид лоджии; г – план западающей лоджии; д – то же, частично западающей; е – то же, навесной; 1 – наружная стена здания; 2 – стенки лоджий; 3 — ограждение |
|
Эркер — вынесенный за фасадную плоскость объем внутреннего пространства здания обеспечивает увеличение инсоляции полезной площади комнаты и эстетически обогащает интерьер. В плане эркеры могут иметь различную конфигурацию — прямоугольную, треугольную, трапециевидную, полукруглую и др.
Эркер является активным средством композиции здания, подчеркивает членение и пластику фасадной плоскости. Он может быть отдельным композиционным акцентом, может ритмично повторяться по вертикальной плоскости здания, или же чередуясь с плоскими участками стены и западающими лоджиями, создавать активную светотеневую пластику фасада.
Стены эркеров могут быть как несущими, так и ненесущими, могут выполняться в виде объемного элемента, навешиваемого на конструкции здания.
При несущих стенах эркеры устанавливаются на фундаментные конструкции. При навесной системе — эркерный объем может не доходить до фундаментов, прерываться в любом месте по вертикали.
Ненесущие облегченные наружные стены эркера опирают на различного типа консоли внутренних несущих конструкций — консоли колонн каркаса, балки, защемленные во внутренних стенах, консоли плит перекрытий.
В навесных эркерах необходимо соблюдать условия теплозащиты нижнего и верхнего его перекрытий, являющиеся наружными ограждающимися конструкциями.
Разработан индустриальный объемный эркерный элемент, предназначаемый для применения как при новом строительстве, так и при капитальном ремонте и реконструкции жилых домов.
Объемный эркер состоит из наружной железобетонной трехслойной стены и одного верхнего несущего перекрытия, изготовляется по стендовой технологии и поставляется на стройку с максимальной степенью заводской готовностью.
Эркеры проектируют с несущими, самонесущими и ненесущими наружными стенами. Несущие и самонесущие стены эркеров устанавливают на самостоятельном фундаменте и проектируют аналогично конструкциям наружных стен. Ненесущие наружные стены эркеров опирают на специальные консольные плиты перекрытий, повторяющих форму плана эркеров.
 |
 |
 |
|
Конструкция эркера: а – разрез по эркеру; б – план балок эркера; 1 – облегченная наружная стена; 2 – перекрытие; 3 – цементный пол; 4 – шлак; 5 – паркет; 6 – черный пол; 7 – засыпка; 8 – железобетонная плита; 9 — штукатурка |
||
Кирпичные своды, являющиеся несущим заполнением между металлическими балками, обычно выкладывали на известковом растворе, который при увлажнении со временем быстро разрушается.
Эркер — огражденная наружными стенами часть помещения, расположенная за внешней плоскостью фасадной стены (закрытый балкон). Эркер увеличивает полезную площадь помещения и несколько улучшает инсоляцию. Помимо этого он служит композиционным средством для вертикального членения фасада.
Эркер состоит из несущей и ограждающей конструкции. Элементы несущей конструкции представляют две или более одно-пролетные балки с консолями, заделанными в наружную или внутреннюю стены.
Элементы ограждающей конструкции эркера (стены, потолки, пол) должны обладать необходимым термическим сопротивлением и низкой плотностью, поэтому материалом для них обычно служит пустотелая керамика, многодырчатый или щелевой кирпич, пенобетон или железобетонные панели с внутренним утепляющим слоем. Покрытие эркера часто служит балконом вышележащего этажа — плоской крышей.
