Навесы из поликарбоната

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

  • Полукруглая форма свода не дает снегу скапливаться на крыше.
  • В дождь вода сливается только на две стороны.
  • Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
  • Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

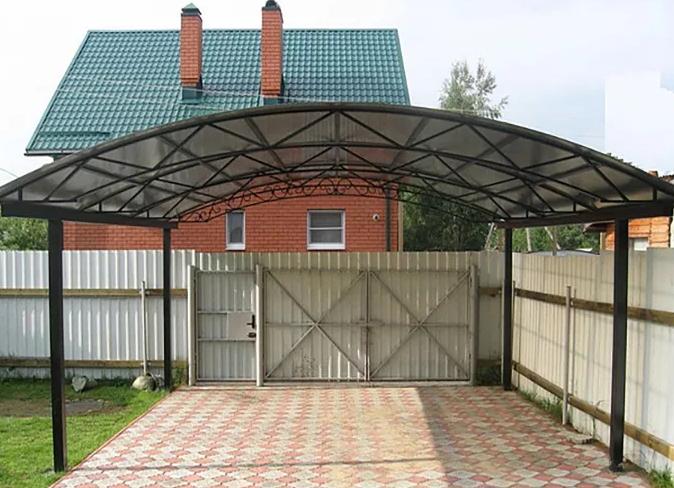

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

  • В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
  • Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

  • Не требуется сгибания профилей, как в случае с арочными кровлями.
  • Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
  • При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

  • Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
  • Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
  • Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

  • Размер и местоположение будущей постройки.
  • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
  • Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
  • Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

  • Минимальное сечение – 40х40 мм.
  • Толщина металла – от 1 мм.
  • Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
  • Рекомендуемая глубина фундаментных ям – от 50 см.
  • Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м2 лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

  • Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
  • Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
  • Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

  • Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
  • Внутрь устанавливаем арматурный каркас.
  • Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
  • Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

  • При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
  • Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
  • Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

  • Строгая вертикальность вкручивания саморезов.
  • Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
  • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
  • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

  • Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
  • Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

Дополнительная фурнитура

О материале

Монолитный поликарбонат, это прозрачный листовой пластик без внутренних пустот. Внешне он похож на обыкновенное стекло. Имеет хорошие ударопрочные свойства. Сотовый поликарбонат представляет собой две панели соединенные перемычками. Сегодня многие владельцы участков, стараются стелить поликарбонат самостоятельно. Поликарбонат преимущественно используется на границе внешнего и внутреннего дизайна помещения.

Кроме этого, имея высокую светопропускную способность, поликарбонат стал незаменимым материалом при строительстве летних кафе, остановок транспорта, беседок, теплиц, террас, балконов, и этот перечень можно продолжать. Как правильно стелить поликарбонат на навес, можно узнать, разобравшись некоторых вопросах.

Правила укладки поликарбоната

Работать с поликарбонатом довольно просто. Он легко крепится с другими материалами различными способами. Это может быть специальный клей, специальные заклепки, метод плавления. Рассмотрим несколько правил, которые помогут узнать, как стелить поликарбонат на навес.

  1. На этапе проектирования правильно рассчитать необходимую толщину панелей. Правильно подобранная толщина панелей в дальнейшем сэкономит на каркасе.
  2. Правильно выбрать светопроницаемость. В южных регионах можно подбирать поликарбонат с низкими показателями светопроницаемости, тогда как в северных районах использование такой панели приведет к недостаче дневного цвета.
  3. Беречь поликарбонатные листы от прямых механических воздействий. Снимайте защитную пленку после полного завершения монтажа.
  4. Никогда нельзя сильно зажимать крепления поликарбоната.
  5. Перед началом работ по укладке, необходимо выдержать материал в сухой теплой комнате на протяжении нескольких суток.
  6. На поверхность поликарбоната нельзя укладывать паронепроницаемые материалы. Конденсат, который при этом образуется, может повредить креплению.
  7. При обустройстве крыш, помните минимально допустимый уклон, не должен быть меньше 5 градусов.

Устанавливаем навес с поликарбонатом самостоятельно

Когда у нас есть план строительства, выбрана форма и подобран материал, можно приступать к процессу укладки. Для этого необходимо подготовит инструмент.

  • строительный уровень, рулетка;
  • дрель и сверла по металлу;
  • при изготовлении металлического каркаса, необходим сварочный аппарат и профессиональный сварщик;
  • болгарка, для вырезания из профиля изделий необходимых размеров.

Первым делом, необходимо очистить участок для навеса от всех посторонних предметов, и сделать разметку. Определить места, куда установят столбы для навеса. Для этого под каждый несущий столб делаем яму для заливки бетона. Разместив столбы в ямах, заливаем бетон. После застывания бетона, обычно через пару суток, начинаем монтировать каркас для навеса. Все металлические части необходимо обработать антикоррозийным раствором, грунтовать, и покрасить. После высыхания начнется самый важный процесс, крепление поликарбоната.

Существует много способов, как уложить поликарбонат не навес, рассмотрим для начала метод укладки и крепления с помощью шурупов. Для ее осуществления, потребуются только минимальные навыки. Разметим на листах необходимые размеры, и осуществим резку с помощью болгарки. Этот процесс надо делать, не снимая защитную пленку. Лист монтируют на каркас защитной стороной вверх. Обычно на этой стороне наклеена на заводе защитная пленка.

При применении арочной конструкции, изгибать листы поликарбоната можно только вдоль линии каналов. Крепится поликарбонат к каркасу с помощью нержавеющих болтов, или саморезов, при этом шаг креплений будет составлять 35-45 см. Часто применяются для крепления специальные термошайбы. У них диаметр 30 мм, и силиконовое покрытие, позволяющее проводить герметизацию соединения.

Часто для соединения поликарбоната с другими материалами, как пластик, дерево, и метал применяют специальные клеи. Так, для соединения поликарбоната с металлом, вам больше подойдет эпоксидный клей. Силиконовые клея применяют в случае воздействия широкого диапазона температур от -45 до +125 градусов.

Есть много разных клеев, которыми можно клеить поликарбонатные материалы, но при этом старайтесь не применять клеев, в состав которых входят растворители. Такой клей может привести к повреждению поликарбоната.

Еще немного о монтаже

Поликарбонат является одним из наиболее удобных материалов, который применяют для строительства теплиц, навесов, козырьков и других пристроек к дому. Данный материал обладает рядом положительных качеств:

  • долгий срок эксплуатации;
  • устойчивость к повреждениям;
  • термоустойчивость;
  • гибкость;
  • способность пропускать свет;
  • способность сохранять тепло;
  • относительно легкий материал;
  • очень прост в эксплуатации;
  • имеет эстетический внешний вид.

Чтобы конструкция, выполненная из данного полимера, служила вам долгие годы, необходимо знать об нюансах работы с данным материалом.

Поликарбонат бывает двух видов:

  1. Монолитный. Данный вид представляет собой прочное органическое стекло, которое не бьется. В основном его используют для теплиц и оранжерей.
  2. Сотовый. Представляет собой листы, с находящимися внутри них полостями, которые повышают теплоизоляционные свойства. Он способен блокировать тело солнца, при этом имеет высокую прозрачность. Данный вид используют при изготовлении навесов, козырьков, арок.

Правила работы с поликарбонатом:

  1. Выполняя раскрой листов поликарбоната, рекомендуется использовать строительный нож, если толщина пластины не больше 8 миллиметров. Если же полимер толще, то следует воспользоваться циркуляционной пилой с мелкими зубьями.
  2. Если конструкция будет предназначаться для скатывания снега, то листы следует укладывать вдоль ската, а арочные конструкции сгибать по направлению ребер.
  3. Вырезать листы необходимо на твердой поверхности. Это обеспечит ровные, без зазубрин края.
  4. Для высверливания отверстий используют электродрель со специальными сверлами по металлу. Отверстия необходимо располагать между ребрами жесткости. Это обеспечит хороший отвод конденсата.
  5. Листы поликарбоната необходимо располагать так, чтоб соты находились в вертикальном положении. Если их разместить горизонтально, то в них будет скапливаться влага, что станет причиной их цветения. Даже если сверху соты закрыть термостойкой лентой, отверстия для креплений все равно будут пропускать воду, которая будет копиться в горизонтальных сотах. В листах, уложенных вертикально, вода будет просто скатываться вниз, тем самым вытекая наружу.
  6. При толщине листа 10 миллиметров расстояние между крепежными элементами должно быть не более 50 сантиметров, при большей толщине пластины расстояние можно увеличить до 80 сантиметров.
  7. Обрешетка крыши из поликарбоната также должна отвечать ряду условий. Чем более пологая крыша, тем меньше должен быть шаг обрешетки. Поскольку на ней могут скапливаться не только дождевые осадки, но и снег, что нередко может стать причиной продавливания листа поликарбоната. Оптимальный угол наклона крыши составляет пятьдесят градусов. Если есть возможность, то лучше использовать крышу в форме арки. Она обладает способностью выдерживать сильные нагрузки. При изготовлении арки из полимера толщиной 16 мм можно и вовсе не использовать обрешетку, но при этом стропилы должны располагаться на расстоянии 2м 30см друг от друга.

Но также следует учесть, что поликарбонатное покрытие обладает рядом существенных недостатков:

  1. Погодные осадки в виде града способны пробить крышу из поликарбоната, поэтому лучше выбирать листы, которые покрыты защитной пленкой. У них более высокая стоимость, но это с легкостью компенсируется отсутствием затрат на замену отдельных листов.
  2. Поликарбонат – это пластик, его недостаток заключается в высоком значении коэффициента температурного расширения.
  3. Поверхность легко царапается, поэтому защитную пленку с листов нужно удалять только по окончании всех монтажных работ.

Поликарбонат стал хорошей заменой для дерева, металла и стекла. У него хороший запас прочности, защита от ультрафиолетового излучения. Он обладает хорошими пластическими свойствами. Может применяться в теплозащите. А большое разнообразие цветов, делает его незаменимым материалом для дизайнеров.

Если вы давно хотите сделать односкатный навес, но не хватает опыта, то изучите нашу статью о том, как правильно сделать односкатную конструкцию из поликарбоната самостоятельно.

Из поликарбоната можно сделать не только теплицу, но и качественный балкон, об особенностях такого полимерного балкона читайте в нашей подробной статье.

Читайте также и другой интересный материал:

♦ Рубрика: Навесы.

Разновидности конструкций

Конструкция деревянного навеса из поликарбоната может быть выполнена в различных вариантах:

  • сферическая;
  • двухскатная;
  • односкатная.

Тип навеса зависит от дизайна здания, к которому он крепится, и определяется пожеланиями владельцев дома.

Виды конструкций навеса из поликарбоната

Односкатный навес

Является самым дешевым и простым вариантом. В данном случае уклон крыши направлен от стен здания, что обеспечивает беспрепятственное стекание осадков подальше от дома. Недостатком такой односкатной конструкции является отсутствие боковой защиты от ветра и дождя.

Предусматривает стекание осадков по обе стороны от входа. Такая конструкция предполагает дополнительное изготовление фронтона для защиты внутреннего пространства навеса от порывов ветра. Монтаж двускатного навеса требует большего количества материалов, что соответственно увеличивает его стоимость по сравнению с односкатным навесом.

Сферический навес

Сферическая конструкция деревянного навеса придает зданию оригинальный вид. Затраты на монтаж такой модели равны расходам на возведение двускатной конструкции. Однако, сложность выполнения такого монтажа значительно выше.

Любая конструкция навеса может быть выполнена в различных цветах, которые лучше всего сочетаются с общей расцветкой строения.

Установка основы

Прежде чем приступить к сооружению навеса, необходимо подготовить деревянные бруски, подогнав их под нужные размеры. Кроме того, поверхность брусков следует обработать особой жидкостью, которая защитит ее от гниения и жуков. Эта жидкость может придавать деревянным опорам определенный цвет, благодаря которому они наилучшим образом впишутся в общий дизайн.

Затем на территории, на которой планируется размещение навеса из поликарбоната, нужно забетонировать элементы крепления опоры.

Установив вертикальную часть конструкции, следует приступать к монтажу поперечных и горизонтальных элементов. Соединение деталей производится с помощью гаек, болтов и широких термошайб. Для крепежа следует выбирать оцинкованные элементы.

Монтаж каркаса

Монтаж поликарбонатного навеса включает в себя изготовление обрешетки из деревянных досок. Ширина досок должна быть 12 см, а толщина – 2,5 см. Доски следует обработать так же, как и деревянные бруски для каркаса.

Если запланирован навес сферической формы, то деревянная конструкция должна иметь полукруглый вид. Что бы это сделать, необходимы определенные навыки и изогнутая профильная труба.

Крепление поликарбонатных плит

Для начала следует определиться с выбором вида термопласта: монолитный или сотовый. Для изготовления навеса подходят оба. Выбор материала зависит от предпочтений и возможностей владельца. Монолитный полимер прочнее сотового и больше подходит для изготовления масштабных конструкций. Однако, он намного дороже сотового.

Этапы осуществления крепежа

  1. осуществление разметки на поверхности полимерных плит, по которой их следует разрезать;
  2. резка плит при помощи атриторной пилы с мелкими зубьями;
  3. разметка мест крепления плит к каркасу. Для этого необходимо установить заготовки плит на деревянную опору и пометить точку крепления маркером;
  4. проделывание отверстий в помеченных местах. Отверстия должны быть немного большего диаметра, чем термошайбы, которыми будет осуществляться крепление. Это необходимо для беспрепятственного линейного расширения полимерных панелей в жаркие дни.
  5. укладка листов на каркас и скрепление с ним при помощи термошайбы и самореза. Частота саморезов не должна превышать 6-8 штук на один квадратный метр.
