Немного истории
Голландская печь в интерьере
Голландская печь сложилась как конструкция во времена Колумба, в XV в. Начиная с XVI в., после обретения Нидерландами независимости, начала свое шествие по миру. В XVIII в. стала общеупотребительной; к XIX в. – доминирующей. Таковой в своем классе остается и по сей день, тем более, что прекрасно вписывается как в простой, так и в самый богатый интерьер, см. рис.
В энциклопедиях
Энциклопеции определяют голландскую печь как отопительную ПРЯМОУГОЛЬНУЮ, подовую, канальную многооборотную медленного горения, с вертикальными дымооборотами и боковым выходом в дымоход, ИЗНАЧАЛЬНО ОБЛИЦОВАННУЮ ИЗРАЗЦАМИ. Это следует иметь в виду при прочтении дальнейшего.
Об изразцах
У голландки есть еще одна заслуга перед человечеством – она принесла в мир изразцы и кафель. Об изразцах как таковых еще будет сказано, а пока нужно знать: эстетически голландка с изразцами неразделима. Голая кирпичная голландка будет хорошо греть дачу или управляться с готовкой на кухне, но, если планируется дизайн интерьера с голландской печью, то голая голландка – явная безвкусица. Вообразите себе Венеру Боттичелли или «Последний день Помпеи» Брюллова, написанные акриловыми красками металлик. Голая голландка в гостиной ретро или кантри – то же самое.
Устройство голландки
Схема и размеры классической голландской печи
Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.
Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.
Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.
Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.
Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.
В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.
Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.
Примечание: первоначально голландки делались с глухой топкой. Но вскоре сами же голландцы добавили в свою печь поддувало с дверкой и колосниковую решетку. Тогда же и свод топки перестали делать арочным; теперь печки могли класть мастера квалификации ниже средней.
А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.
Из истории попутно. Существенным источником дохода голландцев было пиратство. Точнее, приватирство – вроде бы мирные флегматичные рыбаки, выходя на лов, запасались про всяк случай и казенной привилегией на морской разбой; мало ли чего в море ловится. Репутация голландских моряков была такова, что чужой «купец», завидев на горизонте характерный силуэт голландского люггера со скошенными штевнями, длинным бушпритом, наклоненными назад мачтами и огромными рейковыми парусами, тут же, не разглядывая его флаг, уваливался под ветер, прибавлял парусов, сколько могли выдержать мачты, и заряжал пушки. Черт бы побрал этих голландцев, от них хорошего не жди…
И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.
Чем голландка хороша?
- Изменения в конструкции мало влияют на прочность и эффективность печи, лишь бы совсем грубых ошибок не было.
- Запас функциональности: изначально отопительную, голландку можно сделать и с плитой, и греть она будет так же без дополнительных сложных расчетов.
- Малые габариты – размеры голландки можно довести до 0,5х0,5 м в плане.
- Небольшой расход материала – на большую голландку нужно 650 шт. кирпича, в то время как на малую русскую печь – не менее 1300. А греет большая голландка как большая русская, на которую уйдет 2500 кирпичин.
- Небольшой вес как следствие малой материалоемкости: сосредоточенная нагрузка от голландки не превышает предельно допустимой для большинства типов междуэтажных перекрытий.
- Растяжимость – развитие надтопочной части в высоту не ухудшает КПД печи. Голландку можно вытянуть на 2 этажа. Известны 3-х и 4-х этажные голландки.
- Непривередливость к материалам: малая толщина стенок и рациональная общая конфигурация делают голландку слабо чувствительной к тепловым деформациям. Из качественного огнеупорного кирпича нужно выкладывать только топку. На дачах и в частных домах советской постройки можно встретить голландки из пустотелого или даже пережженного кирпича-железняка, и ничего, стоят, греют.
- Плавный перепад температур по ходу дымовых газов и несложный газоход: всегда найдется пространство, куда может быть встроена хлебопекарная духовка или водогрейный короб.
- Голландка очень быстро прогревается и довольно медленно остывает. При нерегулярном пользовании перерасход топлива на протопку незначителен.
- Не нужна регулярная топка и «разгонная» протопка после длительного простоя: приехали на дачу – можно сразу топить на прогрев, не опасаясь трещин.
- Повышенная теплоотдача: большая голландка может обогреть 60 кв. м, в то время как большая русская печь едва ли 45.
И что в ней плохого?
- КПД – в лучшем случае на твердую четверку, т.е. 40% с небольшим. Есть, довольно сложные, конструкции голландок-«отличниц», но до феноменальных показателей русской печи им все же далеко.
- Если забыть после топки закрыть вьюшку, выстывает чуть ли не мгновенно: система каналов действует как сифон, затягивающий холодный воздух. Это принципиальный недостаток канальных печей; колпаковые (см. далее) от него свободны.
- Непригодна для топки быстро сгорающим бросовым топливом: веточным хворостом, соломой, сухим камышом, кураём. Гореть-то оно горит, но все тепло тут же вылетает в трубу. Оптимальный режим топки голландки – тление.
- Требует, вследствие не очень высокой теплоемкости, не менее 2-х протопок в сутки. По уставу внутренней службы советской армии в казармах с печным отоплением истопник должен был проверять и подтапливать печи каждые 4 часа.
- При топке дешевым высокозольным топливом в дымоходе оседает много сажи. В европейских городах вплоть до XX в. загорание сажи было весьма распространенным бедствием, а трубочист – одной из самых востребованных профессий.
- Очень боится перетопки: «пережгаленная» голландка может выделять угарный газ
Примечания:
- Оптимальная температура посредине чела голландки – около 60 градусов. Практически ее определяют рукой: ладонь держать еще можно, а тыльную сторону кисти невыносимо жжет.
- Казармы с печками-голландками в ВС СССР сохранялись до конца 70-х, в удаленных гарнизонах. В истопники назначали добросовестных дедов: от всех прочих служебных обязанностей истопник освобождался. А там и дембель не за горами…
Как видим, масса достоинств голландки, касающихся в первую очередь ее удобства, намного перевешивает ее недостатки. Это привело к чрезвычайно широкому распространению голландской печи, а последнее породило массу разновидностей и усовершенствований.
Разновидности голландки
Некоторые распространенные разновидности голландских печей показаны на рисунке. Первая – классическая старинная. Отреставрированные, такие представляют собой ценнейший антиквариат, стоимость которого может превосходить стоимость помещения, где они расположены. А новую классической конструкции выбором декора легко вписать в любой интерьер благодаря простоте ее формы.
Некоторые разновидности голландских печей
Далее – современная голландка с камином. К таким мы вернемся чуть ниже, а следующая – малая дачная голландка-колонка, предназначенная для сезонного нерегулярного пользования. И замыкает ряд отопительно-варочная домовая голландка с плитой. Мы далее разберем подобную, но попроще, для дачи.
Принцип действия голландки прост, поэтому она восприимчива к усовершенствованиям и терпима к огрехам конструкции. В русском самое слово «голландка» стало синонимом любой усовершенствованной или облицованной изразцами отопительной печи. Из-за этого возникла путаница, в которой мы и попытаемся разобраться.
Примечание: понятие «печь-голландка» чисто русское. Сами голландцы по поводу своих печей в фанфары никогда не трубили. Так что и «голландку» правильнее будет понимать просто как имя нарицательное, вроде «немец», «дредноут», «цеппелин».
Три голландские путаницы
Русские голландки
Псевдоголландка: хоромная русская печь, отделанная изразцами
Изразцы привез в Россию Петр I, а русские мастера быстро освоили технологию их производства. Заграничные же считались признаком престижа. Изразцами начали отделывать хоромные русские печи (см. рис), и прозвали их голландками, хотя технически русская печь и голландка – почти антиподы.
А теперь посмотрите на следующий рисунок. Узнаете «голландки» – непременную принадлежность зажиточного жилья прошлого? Но уже расположение вьюшки – наверху посередине – вызывает сомнения: а канальная ли это печь? Если же заглянуть в топку, сомнения разрешаются – печь колпаковая. В центре свода топки ясно видно сужающееся сопло – хайло. Колпаковая печь сложнее в расчете, требовательнее к качеству материалов и критичнее к качеству исполнения, чем канальная.
Схема колпаковой отопительной печи
Упрощенная схема колпаковой печи показана на рис. слева. В отличие от канальной, горячие газы в ней задерживаются под колпаком, именно здесь отдавая большую часть тепла. КПД колпаковой печи выше, чем у канальной, она может работать на бросовом и высокозольном топливе. Есть у нее и еще одно важное преимущество – газовая вьюшка. Если забыть закрыть штатную, хайло пресечет конвекцию, тяжелый холодный воздух останется в топке с поддувалом, а колпак будет потихоньку остывать, как ни в чем ни бывало.
Колпаковые «русские голландки»
Но откуда такие «голландки» на Русь пришли? Ниоткуда, они здесь и появились. Тот же Петр I, борясь с частыми пожарами из-за топки по-черному, издал указ: делать каменные печи по образцу голландских. По образцу – понимай как знаешь; в указе не было предписано точно следовать конструкции. Чем русские печники и воспользовались для совершенствования печи; им-то после русской любую сложить было нипочем, а в сложностях термодинамики они разбирались интуитивно, но основательно.
Такая, похожая внешне, но принципиально преобразившаяся внутри голландка из России пошла обратно в Европу. Ведь ее можно было сделать треугольной или трапециевидной в плане, что для классической голландки все же затруднительно. А значит, печку можно поставить в угол или задвинуть в простенок и почти не расходовать на нее жилплощадь. Сами голландцы охотно пользовались и пользуются колпаковыми печами, но технически грамотному человеку считать такую печь голландской – все равно как если Дэвид Гилмор слушает Бориса Гребенщикова, а Ричи Блэкмор берет уроки у Андрея Макаревича.
Камин или печь?
Теперь посмотрите на рисунок в этом разделе. Слева – классический английский камин; справа – голландский. Экономные жители Нидерландов уменьшили размеры топки, а сверху добавили надтопочную часть с дымооборотами. Топить сосновыми или дубовыми кряжами, как английские лорды, у них возможности не было, так что разница между голландской печью и голландским камином весьма условна.
Английский (слева) и голландский (справа) камины
В сущности, любая голландская печь в то же время и камин; достаточно открыть дверцы топки. С колосниками та или глухая – режим горения и свойства печи от этого не изменятся. Это еще одно достоинство голландки, и колпаковой тоже. Показанная на рис. выше, с решетчатыми декоративными дверцами, судя по виду, все же колпаковая.
Печь И. Г. Утермарка (утермарковка)
Круглая
Круглая голландка появилась тоже в России, но она, в общем-то, немецкого происхождения: ее изобрел в начале XIX в. потомок обрусевших немецких колонистов И. Г. Утермарк. Схема ее устройства и внешний вид показаны на рис, а на врезке – упрощенная, для 3 каналов, схема дымооборота; всего же каналов бывало до 12. Утермарковка работает в режиме тления; ее можно отличить от голландки Грум-Гржимайло (см. ниже) по глухой топке.
Примечание: в старых описаниях утермарковок можно встретить слово «бурак». Это значит – дымооборот. Соответственно, печь на 3 бурака – 6-ти канальная.
Благодаря железному кожуху (футляру) кладка стен выполняется всего в 1/4 кирпича, что дает дешевизну, малый вес и высокую теплоотдачу. Но в целом утермарковка (это слово также стало нарицательным) – печь неважная. Горячие каналы греют холодные, и слишком много тепла вылетает в трубу.
К концентрации тепла по оси склонны все круглые печи; тут играет роль сила Кориолиса. Для плавильных печей это прекрасно, но для отопительной неудачной конструкции может стать принципиальным пороком. Впрочем, Утермарк об этом не знал.
Двух- и одноступенчатые печи В. Е. Грум-Гржимайло
В общем, утермарковка – печь для бедных. От множества причин чадит, коптит, ее нужно регулярно подтапливать, накапливает в себе сажу, а чистится с трудом и потому пожароопасна, но дешева. Утермарковки были непременным атрибутом казенных больниц, работных домов, сиротских приютов, ночлежек, богаделен, тюрем, заштатных канцелярий, мелких вокзальчиков на полустанках.
Настоящую круглую голландку, вполне достойную этого почетного титула, изобрел в 1927 г. проф. В. Е. Грум-Гржимайло уже в СССР. Эта колпаковая с колосниковой топкой печь соперничает с русской по КПД, с утермарковкой – по теплоотдаче, а внутренняя циркуляция тепла в ней идет только на пользу. Конструкция печи Грум-Гржимайло далее будет рассмотрена подробнее, а на рис. справа – две ее разновидности: двух- и одноступенчатая.
Печь Грум-Гржимайло
Печь Грум-Гржимайло строится поясами; соответственно разбит на секции и ее кожух. Ряды выкладывают в кожух, как в опалубку, затем кожух наращивают, выкладывают следующий пояс и т.д. Кожух изготавливается из кровельного железа, но для самодельщика, даже очень опытного, представляет серьезную проблему: собранный пустой, до кладки, должен быть ровным и стоять устойчиво, иначе готовая печь может просто рухнуть. Варить кожух нельзя, уведет. В продаже есть готовые кожухи для круглых печей, они комплектуются колосниками, дверцами, вьюшками, задвижками, подробными порядовками и спецификациями с техпараметрами.
На рисунке – чертежи и порядовка печи Грум-Гржимайло. Колосниковая решетка условно не показана. Сужение хайла, в отличие от русской печи, может быть ступенчатым; здесь его роль попроще. Печь вверху греет сильнее, чем внизу (колпак!), поэтому ставить ее нужно в дальнем от окна углу. Также необходим фундамент с гидроизоляцией с учетом того, что верх первого ряда должен приходиться на уровень чистого пола.
Схема, чертеж и порядовка печи Грум-Гржимайло
А как же круглые голландки, облицованные изразцами? Их что, каким-то хитрым способом на сталь клеили? Нет, круглая изразцовая голландка – это кирпичная печь в кирпичном же футляре. Футляр можно выложить из лицевого кирпича на цементно-песчаном растворе, но тоже поясами. Для ровности используют разъемную скользящую опалубку из досок.
Футляр, ради плавности обвода и меньшего теплового сопротивления, кладут ложковыми кирпичами, поставленными стоймя. Это же даст меньшее уширение швов кнаружи, что важно с точки зрения тепловых деформаций. Но такой способ кладки, чтобы добиться приемлемой прочности, требует 100% перевязки швов по горизонтали и вертикали. Поэтому кладку ведут, строго чередуя цельные кирпичи с половинками; схождение цельных с цельными и половинок с половинками недопустимо.
Если такая кладка печи рассчитывается самостоятельно, помучиться с расчетом приходится изрядно: то кирпичи футляра слипаются, то тело печи или не помещается в футляр, или болтается в нем; максимально допустимая толщина шва между футляром и телом – полдюйма, 13 мм. Приходится 3-4 раза делать итерацию, пока все не сойдется.
Выложив 1-3 ряда футляра (для сложных поясов меньше, для развитых вверх – больше), дожидаются полного высыхания кладочного раствора. Затем, на снимая опалубку (ее лучше изнутри обшить полиэтиленом, чтобы не присохла), выкладывают соответствующий пояс тела печи на глине. По его полном застывании опалубку разбирают, передвигают вверх с напуском внизу, надежно подпирают, тщательно выверяя ровность и отвесность, и кладку продолжают.
Примечание: верха проемов в футляре подкрепляют самодельными бетонными изогнутыми балочками. Сталь не годится из-за большого ТКР.
Через две недели готовую печь можно штукатурить и облицовывать. Затем, еще через две недели – пробная протопка минимальной порцией высококачественного топлива. После нее – еще две пробных с увеличением загрузки топки до максимума, и только после этого печка готова к эксплуатации.
Еще примечания:
- Подковообразный дымовой канал внизу колпака печи Грум-Гржимайло требует регулярной прочистки; это ее серьезный недостаток, почему таких печей и было построено мало. При самостоятельном проектировании не забудьте предусмотреть две прочистные дверцы по окружности, на чертеже показаны.
- В кирпичном футляре можно строить любую круглую печь под облицовку. Но работа эта, как видим, чрезвычайно сложная и ответственная.
Еще об изразцах
Глазурованная расписная керамика с вжигаемым рисунком (майолика) известна с доисторических времен. Уже в Шумере и додинастическом Египте из нее делали высокохудожественные произведения искусства.
Древнегреческие, арабские и турецкие изразцы
Облицовочную плитку из майолики стандартного размера первыми начали изготовлять древние греки (на рис. слева). В Византии это искусство получило дальнейшее развитие, а от греков его переняли арабы, называвшие изразцы руми ас-зулайш (руми значит греческий) на востоке арабского мира, а на западе, в Магрибе – аз-зиллидж.
Изразцовая отделка в гареме
Арабы контактировали и с китайцами, и от них узнали о превосходных качествах белой глины – каолина. К VIII в. арабский изразец приобрел свой окончательный вид (посредине на рис.), а к XIV-XV вв. широкое распространение получили турецкие изразцы, справа на рис. Их рисунок был мягче, но все равно – коран настрого запрещал изображения людей и животных, как идолов. И там, и там доминировали холодные тона, в основном синие. Пропеченные Солнцем сыны пустыни превыше всего ценили прохладу.
Удивительным кажется, что европейцы во время крестовых походов почти ничего не узнали об изразцах; в «Книге» Марко Поло о них не упоминается. На самом деле арабы изразцы, как украшение особо изысканное и изящное, пускали прежде всего на отделку гаремов высшей знати (см. рис.), куда не то что проклятым ференги, но и своим доступ был строго запрещен под страхом мучительной позорной казни. Отдельные изразцы, безусловно, попадали в руки «франков», но разговаривать о технологии с грубыми невежественными крестоносцами было бесполезно.
Португальское изразцовое панно азулейжу
Основательно европейцы познакомились с изразцами на Пиренейском полуострове во время реконкисты мавританской Испании. Тамошние мусульманские владыки багдадских халифов считали своими сюзеренами не более, чем Бенджамин Франклин с Джорджем Вашингтоном – короля Георга и не держали аз-зиллидж за семью замками; наоборот, они бойко торговали изразцами, а мастера аз-зиллидж охотно нанимали добросовестных христианских подмастерьев.
Первыми переняли и усовершенствовали технику изразца португальцы и начали создавать свои азулейжу – большие художественные панно из изразцовых фрагментов, см. рис. выше. Придворные испанских монархов голландского происхождения в XV-XVI вв. более заинтересовались штучными изразцами и привезли их на родину. Чистюлям голландцам аз-зиллидж, которые они назвали на немецкий (точнее, верхнеголландский) лад кахелем, страшно понравились, и в Нидерландах очень скоро было налажено собственное производство, см. след. рис. Техника оставалась практически той же, только сюжеты брались свои.
Голландские изразцы
В Россию кахель, который здесь быстро переименовали в изразцы, привез, как уже говорилось, Петр I, но массовое производство продукции мирового уровня было налажено только при Екатерине II в Гжели, по арабско-голландской технике, слева на след. рис. В XIX в. изразцы такого типа пытались делать в Петербурге (посредине на рис.), но к тому времени уже сложилась национальная школа изразца мирового культурного значения (справа на рис.), а по художественному уровню питерские изразцы уступали гжельским, и предприятие успеха не имело. Ныне старый перебургский изразец – желанный экспонат для коллекционера-знатока.
Русские изразцы
Немного о голландке
Поддувало (в силу малой тяги классической голландки, ее модель была доработана зольником и поддувалом) и зона горения по ходу строительства оснащаются дверками. Сквозь них внутрь печи поступает воздух из помещения. Постоянный доступ кислорода поддерживает горение. От величины зазора дверцы поддувала зависит тяга. Над камерой для сбора золы в кладку сразу устанавливают металлические прутки, призванные поддерживать дрова, обеспечивая свободное осыпание пепла в зольник. На дымоходе нужна заслонка. Ее ставят для уменьшения потерь теплого воздуха в трубу.
Духовку (при необходимости) ставят в печи между каналами — дымооборотами, по которым курсирует нагретый дым.
Чтобы кладка была прочной, а печь прослужила долгое время, фундамент обязательно армируют.
Как сложить голландку
Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.
Нерационально располагать отопительный прибор у внешней стены здания, это спровоцирует скопление конденсата.
О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.
Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.
Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.
Замешиваем цементный раствор – на одну часть цемента три части воды.
Заливаем первый слой раствора на дно фундаментной ямы.
Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.
Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.
Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.
Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).
В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.
Готовим глину
Просеиваем сухую глину через сито (можно использовать решетку от кровати или мелкую сетку). Далее замачиваем просеянный порошок водой, дожидаемся, пока глина разбухнет, аккуратно сливая излишки жидкости. Когда она полностью вберет в себя воду, добавляем новую порцию жидкости — 1/8 от общего объема и песок (1 к 1 с глиной).
Приступаем к кладке
Стелим пленку-гидроизоляцию, поверх нее тонкий песчаный слой (1-5 см) и замачиваем кирпичи в воду.
В первом ряду раствор для скрепления кирпичей не используем. Выкладываем площадку из кирпичей, располагая их плашмя. Поверх этой площадки производим заливку раствора цемента (слой небольшой толщины).
Следующие два ряда аналогичны первому. Выкладку производим с учетом порядовки.
На этом этапе строительства необходимо установить отвесы. Подготовим длинные гвозди, молоток, груз (например, гайку) и нить шелковую или капроновую. В углы кладки (в непросохший раствор между первым и вторым рядами кирпичной кладки) забиваем гвозди. Используя стремянку, от потолка опускаем к этим гвоздям нить с грузом. Забиваем еще четыре гвоздя на потолочных перекрытиях, завязываем нити между потолком и кладкой. Проверяем вертикальность уровнем. Неточности устраняем, изгибая гвозди.
В третьем ряду производим установку дверцы поддувала. Для этого необходимо измерить дверцу и оставить в кладке пространство, превышающее ширину дверцы на 5-10 мм. По периметру наносим на чугунную дверцу шнур из асбеста. Фиксация изделия между кирпичами производится за счет огнеупорной проволоки (ее необходимо «утопить в растворе между кирпичами) и крепления на внутренней стороне рамки дверцы.
Важно! По ходу строительства обязательно проверяем рулеткой диагонали кладки и сверяем соответствие размеров чертежа и кладки.
Четвертый и пятый ряды: выкладываем подставку (без применения цемента) под внутреннюю перегородку и отверстие для чистки камеры-зольника.
Здесь же устанавливаем дверцу из чугуна для ниши-топливника.
Следующие три ряда(6-8): строим стенки топки и перекрытие дверцы (навешиваем на дверцу по половине кирпича с каждой стороны или делаем замковое соединение, обрезая кирпичи в виде клиньев).
Укладываем решетку, сквозь которую в зольник будут опускаться продукты сгорания. Связующий раствор не используем, чтобы впоследствии была возможность заменить деталь.
Далее (9-13 ряды) строим стены топливной камеры.
В четырнадцатом и пятнадцатом рядах производим перекрытие топливника (например, укладывая кирпичи, используя как опору металлические уголки), при этом с задней части печи остается пространство для соединения дымооборотов с дымоходом. Внутреннее пространство топливника футеруем шамотным кирпичом (ставим его «на ребро»).
Следующие ряды (16-17) – это закладка прочистной дверцы или замена ее одним «вышибным» кирпичом.
18-26 ряды: строим дымооборотные каналы в форме змеевика – три штуки.
27: заканчиваем строительство дымооборотов.
28 ряд: каналы — дымообороты перекрываем (делаем сдвиг на 5 сантиметров назад), оставляя отверстие для выхода дымовых газов.
Ряд 29: Производим формирование дымохода, кладку выполняем без сдвигов.
30: Продолжаем строительство дымохода, устанавливаем металлическую задвижку (края обматываем шнуром из асбеста и вставляем рамку задвижки в кирпичную кладку) для возможности регулировать тягу в печи.
Далее продолжаем строительство дымохода и дымовой трубы. В месте, где дымовая труба будет проходить через потолочные перекрытия, необходимо сделать утолщение в кирпичной кладке, располагая кирпичи плашмя. Обязательно следует использовать теплоизолирующие материалы для защиты перекрытий от излишнего нагрева и возможного возгорания.
Эксплуатация печи возможна через 15 дней после завершения строительства. Для проверки тяги в печи в топливнике сжигаем небольшое количество ветоши или макулатуры, регулируя зазоры заслонки и дверцы подувала.
Позаботьтесь о внешнем виде печи, произведя отделку камнем, декоративной штукатуркой, красками или произведя расшивку швов.
Видео — печь голландка своими руками
Особенности конструкции печки голландки
Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:
- зольника;
- топки;
- дымооборотов;
- прочистного отсека;
- дымохода;
- задвижки для регулирования интенсивности тяги.
Схема печи голландки
Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:
- отсутствие решетки колосника;
- наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
- печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
- под топкой нет поддувала;
- варочная панель обычно не устанавливается.
Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.
Отопительная печь голландка
Компактные размеры печки позволяют вписать ее практически в любой интерьер.
Набор для работы
- Обычный керамический кирпич.
- Огнеупорный кирпич.
Огнеупорный кирпич
- Строительная глина.
- Вода.
- Речной песок.
- Дверцы для поддувала и топки.
Дверцы печные
- Решетка колосника.
Колосник
- Стальная гибкая проволока.
- Асбестовый шнур.
Асбестовый шнур
- Очистные дверцы.
- Задвижки.
- Стальная полоса толщиной 0,5 см и шириной 5 см.
Полоса стальная
Обустройство фундамента
Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.
Как сделать фундамент
Фундамент под кирпичную печь
Порядок работы по обустройству фундамента следующий.
Первый шаг. Намечаем границы обустраиваемого основания.
Второй шаг. Роем котлован глубиной примерно 60 см.
Котлован для отливки фундамента
Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.
Щебень
Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.
Котлован под фундамент с опалубкой и арматурой
Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.
Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.
Седьмой шаг. Заливаем бетон.
Залитый бетон
Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.
Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.
Кладка печи
Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.
Приготовление раствора
Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.
Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.
Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.
Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.
Предварительная подготовка фундамента
Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.
Гидроизоляция
Порядовка
Порядовка
Приступаем к кладке.
Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.
Пример укладки кирпича на изоляцию
Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.
Второй ряд выкладываем по порядовке.
Кладка печи
Обязательно натягиваем отвесы, чтобы печь была строго вертикальой
Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.
Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.
Уложен колосник
Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.
Кладка печи
Кладка печи
Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.
Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксатор
Установка топочной дверцы
Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.
В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.
Кладка голандки
В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.
Кладка голандки
Топочная дверца
На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.
Кладка голандки
Кладка голандки
Перекрытие печки
Перекрытие печки
Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.
На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.
Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.
Строительство голандки
Строительство голандки
Строительство голандки
Строительство голандки
При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.
Строительство голандки
Строительство голандки
Строительство печи
Строительство печи
Строительство печи
Строительство печи
Строительство печи
Строительство печи
Подробная схема кладки печи голландки
Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.
На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.
Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.
Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.
Предтопочный стальной лист
Удачной работы!
Как выглядит печь-голландка и почему так популярна
Внешний вид голландки
Незамысловатое, на первый взгляд, сооружение имеет немало преимуществ:
- «Голландка» способна быстро разогреваться от самой малой порции топлива. При этом его перерасход во время протопки после длительного простоя очень мал.
- Конструкция данной печи предусматривает применение сравнительно небольшого количества материала, поэтому она является относительно лёгкой. Для сравнения: большая голландская печь строится из 650 кирпичей, тогда как большая русская — из 2500. При этом отапливаемая площадь для «голландки» составляет 60 м2, в то время как для русской — только 45 м2. Кроме того, принцип устройства «голландки» позволяет существенно сократить исходные размеры — вплоть до 0,5х0,5 м в плане. Данное преимущество позволяет без опасений размещать «голландку» на междуэтажном перекрытии.
- Канальный лабиринт в теле печки оказывает большое сопротивление обратной тяге, поэтому задымления при задувании ветра в трубу практически никогда не происходит.
- Хотя голландская печь изначально создавалась как чисто отопительная, её легко можно оснастить варочной плитой — режим горения при этом нарушен не будет.
- Канальную часть печи можно вытянуть вверх на 2 этажа (а некоторые вытягивают и до 4-х), при этом КПД её останется на прежнем уровне.
- Особенности конструкции в сочетании с небольшой толщиной стенок исключают развитие значительных температурных деформаций в кладке, поэтому голландка нетребовательна к качеству материалов. Хороший кирпич (огнеупорный) потребуется только для сооружения топки. Остальную часть иногда выкладывают даже из пережжённого или пустотелого кирпича.
- В канальной части легко можно найти область с оптимальной температурой для установки духового шкафа или водяного теплообменника.
- Нерегулярное использование не наносит абсолютно никакого вреда печи. При этом топить её можно, минуя разгонную фазу — кладка от этого не растрескается.
Как видно, список достоинств у данной печи весьма впечатляющий. Но, несмотря на это, идеальной её назвать нельзя. Вот какой ценой удалось добиться указанных преимуществ:
- «Голландка» обладает очень низким КПД — в пределах 40%. Для сравнения: русская печь усваивает более 80% заложенной в топливе тепловой энергии.
- Стоит хоть немного замешкаться с перекрытием вьюшки после протопки, как печь тут же будет выстужена холодным воздухом. Он затягивается через дымоход канальным лабиринтом, который действует подобно сифону.
- «Голландка» не рассчитана на применение бросового топлива, полностью сгорающего за короткий срок. Её не стоит топить, к примеру, камышом, соломой, хворостом и тому подобными материалами: львиная доля произведённого тепла улетучится через дымоход. С максимальным эффектом печь работает на долгоиграющем топливе (дрова, уголь, торф), причём в режиме тления.
- При использовании недорогих видов топлива с высокой зольностью дымоход быстро зарастает сажей.
При чрезмерно интенсивной топке печь-голландка может выделять угарный газ в помещение.
Смотрите также наш материал с пошаговой инструкцией и порядовкой печи-камина из кирпича: https://aqua-rmnt.com/otoplenie/effektivnoe-teplo-stroim-pech-kamin-svoimi-rukami.html.
Устройство конструкции
Конструкцию голландской печи с полным правом можно назвать бесхитростной. Главная особенность состоит в том, что топка сообщается с дымоходом не напрямую, а посредством лабиринта из каналов (от того печи данной разновидности и называют канальными), проходя через который дымовые газы успевают отдать больше тепла кирпичной кладке. Классическая голландская печь в разрезе показана на рисунке.
Схема устройства голландской печки
Какие-либо сложные расчёты при проектировании «голландки» не требуются и что-либо в ней существенно нарушить практически невозможно. Поэтому и какой-либо определённой порядовки, которой нужно строго следовать, не существует. Достаточно выдержать в определённых пределах соотношения основных размеров.
Быстрый прогрев печи обусловлен сочетанием двух факторов:
- увеличена площадь внутренней поверхности газохода (за счёт устройства канального лабиринта);
- уменьшена материалоемкость печи.
Заметим, что объем используемых материалов уменьшен в разумных пределах — теплоёмкость печи является вполне достаточной. Однако, на целые сутки её не хватит — печь придётся топить как минимум два раза.
Выходной дымоотводящий канал направлен не вверх, как у многих других печей, а в сторону, то есть наличие насадной трубы не предусмотрено. Эта особенность даёт возможность подключать несколько печей к одному приставному (коренному) дымоходу. Для старинной Голландии это было принципиально важно, поскольку налог там взимался именно по количеству дымовых труб.
Свод топки является не арочным, а плоским, что делает печь ещё более простой в изготовлении.
Это интересно. В России при Петре Великом имели место частые пожары из-за топки русских печей по-чёрному. Вознамерившись предотвратить такие происшествия, царь специальным указом потребовал впредь строить печи на манер голландских. Но печники зачастую выполняли царский указ лишь частично, строя печи только внешне похожие на голландские. Акцент делали на украшение изразцами, что было характерно именно для «голландок». В результате возникла путаница, которая имеет место и по сей день: часто «голландками» называют печи с вовсе не свойственной им конструкцией, например, колпаковые и даже некоторые разновидности русских.
Некоторые изобретатели с той или иной целью видоизменяли голландскую печь. Например, И. Г. Утермарк придал ей круглую форму.
Утермарковка
На схеме показан упрощённый дымооборот, состоящий из 3-х каналов, но в некоторых разновидностях утермарковок их число могло достигать 12-ти. Печь оснащена стальным кожухом, благодаря чему появилась возможность уменьшить толщину стенок до ¼ кирпича. Это резко снизило стоимость утермарковки, в силу чего она прочно укрепилась в «бюджетном» сегменте. Но при этом сильно понизилась и теплоёмкость — топить такую печь приходится довольно часто. Кроме того, из-за особенностей конструкции она имеет низкий КПД, сильно чадит и быстро зарастает сажей.
Более высокими техническими характеристиками обладает голландка советского изобретателя В. Е. Грум-Гржимайло. В отличие от утермарковки, она снабжена колосниковой решёткой, а в надтопочной части имеется колпак. Колпаковая версия оказалась весьма экономичной — по КПД она почти сравнялась с русской печью (свыше 80%).
Печь Грум-Гржимайло
Сообразно потребностям владельцев домиков на садово-огородных участках, большая голландская печь преобразилась в малую дачную, причём существует несколько разновидностей таких печей.

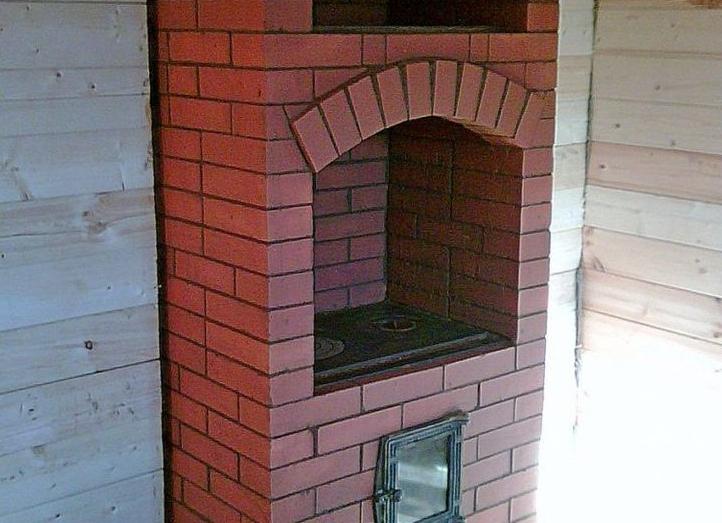

Пример дачной голландской печки с варочной плитой
Одну из них — оснащённую варочной поверхностью — мы научимся строить самостоятельно.
Читайте также о том, как сложить печь-шведку самостоятельно: https://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html. В материале приведена схема устройства, расчёт материалов и многое другое.
Расчёт параметров
Основными параметрами печи являются мощность теплоотдачи и размеры дымохода.
Для расчёта мощности необходимо знать удельную теплотворность топлива.
Таблица: показатели теплотворности древесины
Древесина | Значение (кВт*ч/м3) | ||
При влажности 12% | При влажности 25% | При влажности 50% | |
Тополь | 1856 | 1448 | 636 |
Пихта | 1902 | 1484 | 652 |
Ель | 2088 | 1629 | 715 |
Берёза | 3016 | 2352 | 1033 |
Дуб | 3758 | 2932 | 1287 |
Осина | 2181 | 1701 | 747 |
При пламенном горении порция топлива сгорает примерно за 1 час, поэтому мощность печи, работающей в таком режиме, составит:
W = Vт х Еуд х 0,63 х 0,4 х 0,8, где:
- W — мощность теплоотдачи печи, кВт;
- Vт — объем топки, м3;
- 0,63 — коэффициент загрузки топочной камеры;
- 0,4 — КПД печи;
- 0,8 — коэффициент, показывающий, какая часть топлива сгорает в полном объёме.
Предположим, топка печи имеет размеры 400х300х400 мм. Тогда в случае применения в качестве топлива берёзовых поленьев средней влажности (25%) получим мощность:
W = 0,4 х 0,3 х 0,4 х 2352 х 0,63 х 0,4 х 0,8 = 22,76 кВт.
В соответствии с вычисленной мощностью подбирают сечение дымохода:
- при тепловой мощности менее 3,5 кВт: 140х140 мм;
- между 3,5 и 5,2 кВт: 140х200 мм;
- между 5,2 и 7,2 кВт: 140х270 мм;
- между 7,2 и 10,5 кВт: 200х200 мм;
- между 10,5 и 14 кВт: 200х270 мм;
- более 14 кВт: 270х270 мм.
Если используемый дымоход имеет круглое сечение (он может набираться из отрезков стальной трубы или бетонных блоков с круглыми отверстиями), то оно должно иметь ту же площадь, что и указанные прямоугольные сечения.
Следует учесть, что при эксплуатации печи в режиме тления мощность её составляет от 10 до 30% от вычисленной для пламенного горения. Но сечение дымохода следует подбирать именно по максимальной мощности.
Необходимые материалы и инструменты
Печь выкладывается кирпичами двух видов.
Стенки топки — шамотный кирпич
Имеет жёлтый цвет, может выдерживать температуру до 1600 градусов.
Шамотный кирпич
Обратите внимание! Внешне шамотный кирпич похож на кислотоустойчивый, чем иногда пользуются недобросовестные продавцы. При покупке попросите предъявить сертификат.
Размеры шамотного кирпича могут меняться в зависимости от марки. Так, кирпич марки ШБ-8 имеет те же габариты, что и обычный строительный кирпич — 250х124х65 мм. Шамотный кирпич марки Ш-5 несколько уменьшен: 230х114х40 (65) мм.
Признаками качественного шамотного кирпича являются:
- мелкозернистая структура;
- отсутствие видимых пор и включений;
- чёткий звонкий звук при простукивании молоточком;
- при падении разбивается на крупные куски (низкокачественный рассыпается на мелкую крошку).
Что касается внешности кирпича, то более тёмный цвет не всегда означает более высокое качество. Тут все зависит от месторождения глины: бывает и так, что более светлый шамотный кирпич обладает лучшими характеристиками.
Следует заметить, что поскольку тепловой режим голландской печи не является напряжённым, её топочную часть можно выкладывать печным керамическим кирпичом марки М150, способным выдерживать температуры до 800 градусов (не путать с обычным строительным кирпичом).
Стенки топки можно выкладывать из клинкерного кирпича, обладающего высокой прочностью и жаростойкостью. По стоимости он гораздо более доступен, чем шамотный.
Тело печи
Остальные части печи кроме топки можно выложить керамическим печным кирпичом, а можно и кирпичом среднего качества с небольшой трещиноватостью.
Керамический печной кирпич
Допускается применение б/у материала.
Материалы для глиняного раствора
Песок
Можно использовать речной песок с зёрнами размером 1 мм, желательно угловатыми. Но если вы хотите получить долговечную печь, способную отслужить более 10 лет, следует использовать песок без органических примесей. Раньше таким качеством обладал только очень дорогой горный песок, но сегодня вместо него можно применить более доступный кирпичный. Он представляет собой молотый шамотный или керамический кирпич.
Первый вариант используется в растворах для шамотной кладки, второй — для керамической.
Глина
Растворы для кладки шамотного кирпича лучше всего готовить на основе белого каолина или шамотного мергеля. Керамический кирпич можно класть на раствор из любой молотой глины с огнеупорными свойствами, наиболее подходящими считаются кембрийская глина (синяя или серая) и серый каолин.
Совет. Перед покупкой к глине нужно принюхаться. Если хорошо слышится какой-либо запах, пусть даже приятный, значит, материал содержит большое количество органических примесей и приобретать его не стоит: такой раствор очень скоро начнёт выкрашиваться.
Предпочтительными являются сорта глины со средней жирностью.
Инструменты
Из инструментов следует отметить порядовку — ровную рейку сечением 50х50 мм, на которой нанесены риски, соответствующие рядам кирпичей. Четыре порядовки закрепляются по углам в строго вертикальном положении (в них вбиты гвозди, которые нужно вставить в швы), после чего кладку очень легко будет сделать ровной.
Инструменты
Прочие инструменты — обычный набор строителя: молоток-кирочка, кельма, уровень и отвес.
Вам также может быть полезна статья о том, как правильно сделать кирпичный дымоход: https://aqua-rmnt.com/otoplenie/dyimohod-iz-kirpicha-svoimi-rukami.html.
Подготовительные работы
Печи объёмом до 500 кирпичей можно класть без фундамента, если только полы в помещении являются достаточно прочными (способны нести нагрузку до 250 кг/м2). Малая дачная печь-голландка с варочной плитой, возведение которой мы будем далее подробно рассматривать, этому условию удовлетворяет.
Но если пол в помещении явно не обладает требуемой прочностью, то и её необходимо устанавливать на железобетонный фундамент.
Схема устройства фундамента под тяжелую печь
Его глубина обычно составляет 400–600 мм, а края должны выходить за очертания печи хотя бы на 100 мм с каждой стороны. Связывать конструкцию с фундаментом здания нельзя — из-за различной усадки может возникнуть перекос.
После заливки фундамента его нужно подвергнуть железнению — присыпать цементом.
Залитый бетоном фундамент
Когда бетон созреет — на это требуется примерно 1 месяц, его нужно накрыть двумя слоями гидроизоляции (рубероид или толь), после чего можно будет приступать к строительству печи.
Гидроизоляция фундамента
Перед тем как приступить непосредственно к установке кирпичей на место, нужно приготовить глиняно-песчаный раствор. Правильное соотношение песка и глины зависит от жирности последней. Чтобы определить его, поступают следующим образом:
- Замочив глину на сутки, размешивают её до состояния теста, после чего готовят 5 порций раствора с различным содержанием песка: 10, 25, 50, 75 и 100% от объёма глины.
- Скрутив из каждой порции 30-сантиметровую колбаску диаметром 10–15 мм, её оборачивают вокруг болванки диаметром 40–50 мм и оставляют подсыхать при комнатной температуре в течение 2-х недель.
Один из способов определения качества глины
При наличии:
- мелкой сеточки трещин или полном их отсутствии раствор считается пригодным для любой части печи;
- крупных трещин, но не превышающих по глубине 2 мм: раствор подходит для элементов печи с температурой не выше 300 градусов;
- более глубоких трещин и разрывов раствор считается непригодным.
Определив оптимальное соотношение песка и глины, готовят раствор в нужном объёме. Глину также замачивают на сутки, только после этого её ещё перетирают через сито. Песок просеивают и моют. Готовый раствор должен иметь консистенцию сметаны.
Пошаговая инструкция с порядовкой
Печь выкладывают ряд за рядом согласно порядовке.
Схема кладки малой печи-голландки с варочной плитой
К ряду №1 предъявляются особо высокие требования, так как ошибки при его укладке приведут к перекосу всей конструкции. Кирпичи должны сложиться в идеально правильный прямоугольник, признаком чего является равенство диагоналей. Верхние грани всех блоков должны лежать в строго горизонтальной плоскости — это проверяют при помощи строительного уровня.
Ряд первый
Совет. Ряду №1 будет проще придать правильную форму, если перед его укладкой нанести на гидроизоляционное покрытие мелом контур будущей печи.
Печнику с уровнем начинающего рекомендуется сначала выложить ряд без раствора, чтобы проверить, насколько хорошо подходят друг к другу кирпичи. После подгонки можно укладывать блоки на раствор.
Ещё один приём — начинать каждый ряд лучше с угловых кирпичей. После того как они будут выровнены по уровню, правильно уложить остальные блоки будет проще.
В голландке поддувальная дверца устанавливается сразу на 1-й ряд. Рамку её нужно предварительно поместить в обмотку из асбестового шнура. Она позволит чугуну свободно расширяться при нагреве и исключит паразитное подсасывание воздуха через щель между рамкой и кирпичом, то есть выступит в роли уплотнителя.
Печные дверцы
В кирпичной кладке дверца будет фиксироваться при помощи проволоки. Её нужно вставить в коробку, сложить вдвое и скрутить. Далее эта проволока укладывается в специально прорезанный в кирпиче паз (в верхней кромке), сгибается и переплетается с кладкой.
Перед тем как продолжить работу, следует установить вертикальные ориентиры, по которым удобно будет выкладывать углы печи. Это может быть порядовка, которая была описана выше, либо 4 капроновых шнура, натянутых по отвесу между гвоздями, вбитыми в потолок и швы кладки.
По установленным ориентирам выкладывают угловые кирпичи 2-го ряда, а затем и весь ряд.
Ряд второй
Ряд №3 и некоторые другие на порядовке обозначены жёлтым цветом. Это значит, что они выкладываются из огнеупорного кирпича.
Ряд третий
Поверх кирпичей 3-го ряда необходимо уложить колосниковую решётку размером 300х200 мм.
Кирпичи ряда №4 следует укладывать на ложок (длинный торец или ребро). Блоки, обозначенные на схеме порядовки красным цветом, являются опорными для внутренней перегородки дымохода (см. выше).
Один из кирпичей на тыльной стороне следует уложить без раствора и слегка выдвинуть — он заменит собой прочистную дверцу. Этот кирпич называется вышибным. Для доступа к дымоотводящему каналу его нужно будет извлечь из кладки, а после прочистки — установить на место.
Способ прочистки печки через вышибной кирпич
Спереди на 4-й ряд необходимо установить дверцу топки. Она оснащается уплотнителем и фиксируется точно так же, как и поддувальная.
Установка топочной дверцы
Примечание. Проволока, фиксирующая топочную дверцу, от близкого контакта с пламенем быстро прогорает. Чтобы не прибегать слишком часто к ремонту данного элемента, используйте вместо проволоки стальную или жестяную полосу.
Ряды № 5 и 6 в комментариях не нуждаются — нужно просто выложить кирпичи согласно порядовке. Обратите только внимание на то, что в 5-м ряду блоки кладутся на постель (плашмя), а в 6-м — как и в 4-м, на ложок.
Ряд шестой
Ряд №7 большей частью выкладывается на постель, но задняя стенка — на ложок. В последующих рядах кирпичи укладываются только на постель.
Ряд седьмой
Передними кирпичами ряда №8 нужно перекрыть топочную дверцу. Блоки, нависающие над топкой, нужно подрезать вкось, как показано на схеме. Благодаря наличию наклонной поверхности, огонь при открытой топочной дверце будет отклоняться назад. Это даст возможность пользователю любоваться пламенем, используя голландку в качестве камина.
Ряд №9 необходимо несколько сместить назад. Таким образом создаётся достаточный противовес для тяжёлой чугунной дверцы топки, когда та находится в открытом состоянии.
Поверх 9-го ряда нужно уложить минеральную подкладку под варочную плиту. Можно использовать полосы асбеста, базальтового или каолинового картона. Сверху на подкладку устанавливается варочная плита. Монтаж её на раствор недопустим — из-за значительной разницы в коэффициентах теплового расширения чугуна и глины. В щель между плитой и кирпичом следует уложить асбестовый шнур.
Асбестовый шнур
Обратите внимание! Некоторые модели варочных плит имеют на нижней стороне рёбра жёсткости. В этом случае в кирпичах следует вырезать пазы, в которые эти рёбра будут утоплены. Если такую плиту уложить без пазов, она может треснуть по линии, проходящей между рёбрами и параллельно им.
Ряд №10 представляет собой исток дымовой трубы. Но саму трубу строить из кирпича не будем, иначе печь—голландку не удастся сделать лёгкой. Установим дымоход из нержавеющей стали, тем более что кирпичный дымоход под голландку, для которой характерно обильное образование конденсата, всё равно пришлось бы гильзовать.
Поверх кирпичей 11-го ряда следует установить задвижку. Так же как и дверцы, её следует обмотать асбестовым шнуром.
Установка задвижки
На 12-м ряду необходимо выполнить переход с прямоугольного сечения кирпичной кладки на круглое — стального дымохода. Дымовую трубу следует тщательно утеплить — это обязательное условие хорошей тяги.
Совет. При наличии свободных средств можно приобрести сборную систему дымоудаления — так называемый сэндвич-дымоход. В комплекте имеются все необходимые детали — от тройника до зонта, которые идеально подходят друг другу по размерам и снабжены эффективным утеплением.
Дымоход выводится на улицу через перекрытие и кровлю.
Высота его оголовка относительно колосниковой решётки должна составлять не менее 5 м. В местах пересечения перекрытия и кровли необходимо оформить противопожарные разделки — между трубой и деревянными элементами устанавливаются несгораемые теплоизолирующие прокладки. Зазор между дымоходом и кровельным покрытием необходимо тщательно герметизировать.
Примечание. В комплектах сэндвич-дымоходов заводского изготовления предусмотрены и разделки, и специальный фартук для перекрытия щели между трубой и кровельным покрытием. Монтаж элементов не вызывает затруднений, так как комплект поставляется с подробной инструкцией.
Если пол в помещении, где построена голландка, выполнен из дерева, вблизи топки его нужно защитить несгораемым покрытием. Обычно кладут стальной лист толщиной от 1,5 мм поверх подкладки из асбеста. Размеры покрытия должны быть такими, чтобы оно защищало пол в радиусе 1,2 м от центра топочной дверцы.
Перед топкой укрепляют стальной лист
Видео: печь-голландка своими руками
Как видно, строительство голландской печи вполне по силам даже абсолютному новичку в печном деле. При этом вы получите вполне практичный, хотя и не самый экономичный прибор. Ключ к успеху — внимательное следование порядовке и нашим советам. Желаем успехов!
- Надежда Хоменко
С древних времен, воплощением тепла и уюта в человеческом жилище, служила печь. Атрибут спокойствия и безопасности, в зимнюю стужу или промозглую сырость дождей и ливней. С приходом газовых котлов и применения электричества, дровяная печь стала не столь удобна и актуальна, но она не потеряла своих главных плюсов. Печи не требуется ни электричество, ни природный газ, ни ежегодное профессиональное техническое обслуживание, с крупными денежными затратами. Также она служит прекрасным альтернативным источником тепла.
Существуют несколько основных видов каменной печи: голландка, печь – шведка, русская печь. Для того чтобы определить какой вид печи выбрать, следует решить, какую функцию должна нести печь. В случае простого отопления помещения, подойдет голландка, если же требуется не только отопление, но и готовка пищи, в этом случае применима печь – шведка. Функции же полноценной русской печи включают в себя не только отопление, и готовку пищи, но и стирка и просушку белья, томление продуктов, устройство полатей позволяет спать на печи. В настоящее время, русская печь больше служит для антуража и подчеркивания интерьера. Хотя, современные технологии строительства, позволяют гармонично вписать любую печь, в какой угодно интерьер, путем ее отделки специализированными материалами.
Кирпичная печь
Расчет количества требуемых материалов
Самый простой способ рассчитать материалы, это нанять специалистов, которые подберут, и предоставят вам на выбор, подходящий проект печи, в котором, все затраты рассчитаны, вплоть до последнего кирпича. Проект, подходящий именно для вашего дома, с индивидуальным расположением стен и кровли. Если вы решили построить печь самостоятельно, вы столкнетесь с массой проблем в расчётах, правильном расположении печи, соблюдением противопожарной безопасности, подходящего выбора дымохода, расчетом глубины и конструкции фундамента, и если вы ни разу не занимались кладкой кирпича, у вас не получится выложить печь красиво, с ровными швами, равномерной расшивкой. В случае, когда вы уверены в своих силах, и строительных навыках, вы сможете построить свою печь, проштудировав перед этим множество важной информации, по технике кладки печи и противопожарной разделки.
Предварительные работы
- Если в вашем доме проведен природный газ, вам потребуется согласовать месторасположение печи с газовой и пожарной службой, получить все необходимые документы и печати. Так как печь может быть вмонтирована в стену или примыкать к ней, находиться в пожароопасной близости от деревянных стен и деревянных элементов кровли.
- В зависимости от массы печи, рассчитать размер и несущую способность фундамента. Фундамент является основой абсолютно любой печи. Следует подчеркнуть, что периметр фундамента, должен превышать периметр самой печи минимум на 5 см с каждой стороны. Фундамент может как заливаться бетонным раствором, с обязательным армированием, так и выкладываться из обычного силикатного кирпича. Ряды фундамента, армируются кладочной сеткой, во избежание деформации. Под основание монтируется песчаная подушка, толщиной не менее 5 см. Грунт под подушкой, тщательно трамбуется.
- Провести вентиляцию в помещении, это также требование пожарной службы, если у вас проведен природный газ. К тому же вентиляция способствует хорошей тяге в печи, без «обратных хлопков». Так как отсутствие притока воздуха, создает вакуум в помещении, при эксплуатации.
Далее вам потребуется рассчитать количество материалов. Самый многочисленный из них – это кирпич. Причем, при возведении каменной печи, используются разные виды кирпича. Для выкладки топливника или горнила, то есть в местах наиболее высокого нагрева, используется тугоплавкий глиняный кирпич (шамотный), отметим, что у него довольно высокая цена, от этого его используют только в тех местах, где это необходимо. Для кладки дымохода использование шамотного кирпича не целесообразно, более уместно использовать огнеупорный кирпич, он не имеет прямого контакта с огнем, но выдерживает температуру до 1000 градусов. Для монтажа наружной части трубы, которая подвергается климатической агрессии, используют морозостойкий кирпич, он менее подвержен деформации от перемены температур, например силикатный кирпич, в таких условиях может треснуть. Для облицовки печи, используют керамический кирпич, имеющий красивый внешний вид.
Пример расчета количества кирпича
Разберем простой пример расчета кирпича в целом. Какой бы периметр не имела печь, первый ряд выкладывается целиком, например, 4*4 кирпича. То есть первый ряд состоит из 32 кирпичей. Количество рядов зависит от высоты помещения, высота одинарного кирпича по госту составляет 65 мм, плюс 5 мм на шов между рядами. Получаем высоту одного ряда – 7 см. К примеру, высота помещения составляет 2.8 метра, от этой цифры отнимаем 0,3 метра на противопожарную разделку, получаем 2,5 метра. Делим полную высоту на толщину одного ряда и получаем 36 рядов. 36 * 32 = 1152 кирпича. Так как печь имеет полые части, от этой цифры отнимем 1/3. Итак, на печь с дымоходом нам потребуется 768 кирпичей. Дальше рассчитываем количество кирпича на дымоходную трубу, за образец возьмем стандартную квадратную трубу, один ряд стандартной трубы состоит из 6 кирпичей, отметим, что труба может быть прямоугольной или даже круглой, и этот способ расчета не подойдет, и по аналогии с печью, вычисляется требуемое количество штук на трубу. Высота трубы, к примеру, 4 метра, она состоит из 57 рядов, общее количество кирпича составит 342 кирпича.
Далее высчитываем, сколько штук понадобится на разделку, это зависит от формы печи и места ее расположения, если она встроена в деревянную стену, учитывается толщина стены. Например, стена толщиной в один кирпич, минимальная ширина разделки 25 см, то есть с каждой стороны печи разделка выкладывается в один кирпич, 36 рядов с обеих сторон, получаем 144 кирпича. В случае, когда печь не примыкает к стенам, разделка делается только в местах примыкания к потолку и элементам кровли, в стандартном случае, потребуется от 30 до 50 штук. Также следует учесть эффект боя кирпича в поддонах. Не меньше 10 процентов. Это зависит от способа доставки.
Первый способ расчета
Существует простая формула, с помощью которой можно выяснить, сколько понадобится материала, тем не менее нужно сразу отметить, что такая формула является довольно условной. Вся суть данной формулы заключается в следующем:
- нужно взять количество кирпичей, которые понадобится для первого ряда печи, который выложен всплошную;
- полученное количество необходимо умножить на количество рядов в высоту (в большинстве случаев высота одного ряда 7 см);
- из результата, который получился, необходимо вычесть одну треть.
Чтобы было понятно, необходимо все показать на конкретном примере. Основание печи размером 3 на 4 кирпича нетрудно посчитать — в первом сплошном ряду будет 24 штуки. После того как такие данные получены, необходимо определиться с высотой. Если высота от пола до потолка составляет 2,4 м, то необходимо из этого размера вычесть 30 см (это высота разделки), получается 2,10 м. При этом не нужно забывать о том, что высота одного ряда 7 см, таким образом, получается 30. Из полученного числа необходимо вычесть одну треть, то есть 10 шт.
В результате получилось 20 рядов (30-10=20), теперь это число необходимо умножить на 24 и получается, что понадобится 480. При этом необходимо еще не менее 50 добавить на разделку, в результате получается 530.
При кладке печи нужно учитывать то обстоятельство, что количество кирпичей для строительства трубы рассчитывается отдельно. В одном погонном метре трубы за норму принимается 14 рядов такого материала. Если в одном ряду трубы количество кирпичей в размере 6 шт., то в одном погонном метре их 84. Если труба имеет длину 4 м, то нужно умножить 84×4 и получится, что для кладки печной трубы понадобится 336 шт.
Такая формула отличается простотой и удобством, однако следует не упускать из внимания то обстоятельство, что все это является условными расчетами, тем не менее, с их помощью можно предположить, сколько для печи понадобится строительного материала, а значит, можно планировать свои финансовые расходы.
Второй способ расчета
Расчет строительных материалов для кладки может быть осуществлен и другим образом. Это делается в том случае, если расчета нет, а его нужно произвести самостоятельно. Если иметь порядовку, то сделать это несложно.
Надо отметить, что такой способ расчета тоже является относительным. Количество строительного материала, которое находится в первом ряду, нужно умножить на количество рядов, а полученный результат необходимо умножить на коэффициент заполнения. Если речь идет о стандартных отопительных печах, то такой коэффициент составляет 0,8, а для плит с отопительным щитком такой показатель равен 0,65. При всех расчетных работах необходимо учитывать то обстоятельство, что не менее 10-15% кирпичей нужно отбраковать.
Потом нужно замерить высоту дымохода и после этого посчитать количество материала в зависимости от сечения дымохода:
- для трубы «четверик» понадобится 56 шт. на погонный м;
- для «пятерика» необходимо использовать 70 единиц;
- для «шестерика» нужно будет 64 кирпича.
Для начала нужно посчитать количество, если отопительное сооружение имеет размеры 90 на 90 см, то это 3,5 на 35 кирпичей. Теперь нужно посчитать количество кирпичей в первом ряду, потом умножить на 30 рядов в печи, а потом на коэффициент 0,65. Получается следующее: 24,5 умножается на 30, а потом полученный результат умножается на 0,65, итого — получается 477,75.
Принимаем 480 шт., при высоте трубы 4 м труба в «четверик» получается:
4 умножить на 56 и получается 224. Для разделки и распушки понадобится еще 56. Теперь можно все посчитать: 480+224+56 = 760. При этом не стоит забывать о том, что существует брак, с учетом этого понадобится 836. Надо еще помнить о футеровке огнеупорным материалом, на одно ребро уйдет еще 25.
Что касается глины, то ее израсходуется около 30 кг на каждую сотню. Получается: 30 умножить на 8,36, в итоге, выходит 250,8 шт., то есть 250 кг глины.
Полезные рекомендации
Таким образом, самостоятельный подсчет не является очень сложным делом, и если все сделать правильно, проявить смекалку, внимательность и аккуратность, то результат будет положительным.
При возведении такого сооружения нужно учитывать то обстоятельство, что важно не только то, сколько понадобится материала, надо еще и найти его самого высокого качества. Сегодня на рынке выбор очень большой, поэтому есть возможность купить товар по невысокой цене. Тем не менее, не следует забывать о том, что скупой платит дважды и такой товар может быть низкого качества, что приведет впоследствии очень быстро все строение в негодность.
Приведенные выше способы расчетов осуществляются тогда, когда все строится своими руками, а если в строительстве принимают участие специалисты, то они, как правило, применяют свою систему исчислений. Все это займет определенное время. Не стоит сомневаться в том, что все можно посчитать самостоятельно, а потом отправиться на рынок за всем необходимым и купить ровно столько, сколько нужно, не больше и не меньше.
Способы расчета количества кирпича
Необходимое количество кирпича нужно рассчитать с максимальной точностью и не допускать ошибки в расчетах, так как если вы возьмете слишком много кирпича, то неиспользованный материал может со временем пропасть, а если возьмете слишком мало, то под конец строительства нехватка кирпичного материала даст о себе знать и вы не сможете закончить начатое дело.
Также существуют универсальные способы, благодаря которым можно абсолютно точно рассчитать, сколько вам необходимо строительного материала. Но, перед этим вам понадобятся:
- Рулетка для измерений;
- Отвесы;
- Кельмы;
- Правило.
Итак, приступим. Способ подсчета номер один.
Строители – профессионалы выделяют в одновременно простую и универсальную формулу, благодаря, которой можно с лёгкостью выяснить, сколько необходимо строительного материала.
Ну а сама формула заключается в следующем: необходимо взять, то нужное количество кирпичей, которое будет использоваться при кладке первого кирпичного ряда. То количество, которое мы получили нужно умножить на количество кирпичных рядов (в основном высота одного ряда составляет ровно восемь сантиметров). Из полученного результата нужно вычесть одну треть от общего количества.
Например, основа кирпичной печки состоит из кирпичей размером три на четыре, то в нижнем ряду будет ровно двадцать четыре кирпича.
Важно знать: данная формула является условной и при расчете можно допустить незначимые погрешности.
Далее после того как мы провели предварительные расчеты, необходимо вымерять высоту конструкции. К примеру, в случае если высота от пола до конца кирпичной конструкции составляет ровно два и четыре миллиметра, то из полученного размера нужно отнять тридцать сантиметров (высота самой разделки) и в конечном итоге получается два и девять миллиметра. Также, нельзя забывать о высоте оного кирпичного ряда (сем сантиметров) и таким способом у нас с вами выходит ровно тридцать сантиметров. Из этих тридцати сантиметров нужно отнять одну треть (приблизительно десять штук строительных кирпичей).
Кирпичная кладка основания печки
В конце всех подсчетов получается ровно двадцать рядов и теперь данную цифру нужно умножить на двадцать четыре (получается четыреста восемьдесят). Также, нельзя забывать о том, что еще дополнительно понадобится пятьдесят кирпичей, которые потом дополнительно нужно будет добавить в общую разделку.
Во время кладки также нельзя забывать о том, что необходимое количество кирпичей для постройки дымохода необходимо рассчитывать отдельно. И начинающий строитель задастся вопросом — сколько кирпичей в погонном метре. Для того чтобы построить один погонный метр стандартной трубы вам потребуется четырнадцать кирпичных рядов (в каждом ряде приблизительно по шесть штук кирпича). Из этого следует, что в одном погонном метре приблизительно восемьдесят четыре кирпича.
Пример. Если вы решили построить кирпичную трубу длиной четыре метра, то тогда необходимо умножить эти четыре метра на восемьдесят четыре кирпича и после всех этих подсчетов получится ровно триста тридцать шесть кирпичей для постройки четырех метров кирпичной трубы.
Подобная формула для подсчета строительного материала отличается свое простотой и удобством. Но, важно помнить, что такая формула является условной и при расчетах можно легко ошибиться (поэтому перепроверите получившиеся цифры по несколько раз).
Еще почитать про особенности строительства печей можно тут.
Один из первых вопросов, которым задаётся человек, задумавший сделать в своём доме печь — а сколько нужно кирпича для этой цели? Проблема тем более актуальна, если кирпич из дорогих. Такого рода вопросы, как правило, имеют смысл, если человек знает, какую именно печь он хочет, остальное — просто говорильня.
Если печь делается по какому-то проекту, то количество кирпичей должно быть указано. Как правило, специалисты-печники тоже имеют в запасе несколько готовых решений, где расход кирпича тоже учтён.
Но есть ли какие-то универсальные способы, как можно узнать, сколько нужно кирпичей для любой печки? С таким вопросом я обратился к печнику-профессионалу Леониду Шадрину.
Перечислив всё то, что уже написано выше, Леонид предложил простую формулу подсчёта кирпича, но с поправкой, что она тоже довольно условна.
Суть её в следующем:
- берётся количество кирпичей, которое нужно для первого ряда печи, выложенного всплошную
- умножается на количество рядов в высоту (высота одного ряда 7 см)
- из полученного результата вычитается его треть
Например, основание печи размером 3 на 4 кирпича. Значит в первом сплошном ряду 24 кирпича. Теперь нужно знать высоту печи. Допустим, высота от пола до потолка 2 м 40 см. Из этого размера вычтем 30 см ( высота разделки), получим 2 м 10 см. Высота одного ряда 7 см. Таким образом получаем 30. Из этого числа вычитаем его треть (30 : 3), то есть 10. Получилось 20 рядов, умножаем на 24, в итоге имеем 480 кирпичей. Сюда прибавим 50 на разделку, итого получилось 530 кирпичей.
Труба расчитывается отдельно. В одном погонном метре тубы принято за норму 14 рядов кирпича. Например, если в одном ряду трубы 6 кирпичей, то в метре 6 х 14 = 84. Допустим, труба имеет в длину 4 метра, то 84 х 4 = 336 кирпичей нужно на трубу.
Вот такая простая формула. Конечно же, полученные цифры несколько условны, но позволяют уже прикидывать, сколько нужно кирпича для печи и планировать будущие финансовые расходы.
Если стоит выбор, какой потолок делать, не нужно долго думать, просто переходите по ссылке выбирайте и радуйтесь! Натяжные потолки здесьhttp://www.potolok.name/, богатый ассортимент, качество материалов и обслуживания!
Как опредилить количество кирпича на печь?
Я хочу сделать новую печку в доме моей мамы. Буду вызывать мастера. Однако для начала хочу купить всё необходимое. Я уже узнал кирпич для печи сколько стоит, только не знаю сколько кирпича нужно купить. Можно ли это как-то определить хоть приблизительно?
Ответы пользователей и экпертов форума на вопрос: Как опредилить количество кирпича на печь?
Существует специальная формула: количество кирпичей первого ряда, который выкладывается всплошную нужно умножить на количество рядов в высоту (один ряд имеет высоту 7см). Полученный результат делится на три. Эта формула условная, но по ней можно хоть приблизительно понять печь. Конечно, с этим вопросом лучше обратиться к мастеру, который будет делать вашу печку.
данных рассчитываем количество кирпича, которое потребуется#8230;
Существует специальный тип кирпича для печей и каминов. Он называется#8230;
Стоимость самого проекта печи (при индивидуальных решениях)
Стоимость материала (наш родной отечественный или дорогой заморский)
Стоимость работ печника
Транспорт (доставка материала до объекта его выгрузка)
Подсобные работы (включают в себя занос материала в рабочее помещение, приготовление раствора, поднос кирпича, обеспечение мастера всем необходимым для работы)
Лучше всего, когда реализация всего проекта осуществляется в комплексе. В этом случае конкретизируется степень ответственности + это поможет сэкономить Ваше время, избавить от вопросов, где купить, как доставить, как все организовать и устроить.
Расход кирпича на печь без учета трубы можно считать приблизительно так. считают количество кирпичей уложенных в первом ряду и умножают на количество рядов в печи, с коэффициентом заполнения, К = 0.8.
Такого количества кирпича хватает на печь с учетом боя и выбраковки.
Дополнительно для трубы надо заказать кирпич из расчета 4 / 5 /6 шт. в ряду с учетом высоты трубы.
Поскольку основной отправной точкой идет количество кирпича, то его не сложно посчитать, и все это умножить на цену работы, например 100 руб./кирпич.
Итак, сколько стоит печь построить?
Пример. Надо поставить отопительную печь 3 х 4.5 кирпича, высотой 30 рядов и трубу высотой 4 метра.
печь — 3 х 4.5 х 2 х 30 х 0.8 = 648 шт.
где, 0.8 – коэффициент заполнения
труба — 84х4 = 336 шт.
всего — 984 шт. с дополнением на отбраковку +10% = 1080 шт
Итого работа печника.
1080 х 100 руб./кирпич = 108 000 руб.
Это примерный расчет стоимости работ. В некоторых случаях стоимость повышается, если меняется дизайн печи (полочки, ниши, арки, обрамления), если нужна дополнительная ручная обработка кирпича, старение, шлифовка и т.д. Стоимость работ оговаривается заранее и согласуется с заказчиком.
Для определения точной сметной стоимости работ, предлагаем Вам заполнить опросный лист и выслать на эл.почту djiva 8@ mail. ru Изучив опросник наш специалист обязательно свяжется с Вами.
Время выполнения средней печной конструкции из кирпича с внутренней огнеупорной оболочкой, температурно-деформационными швами, армированием, пилкой кирпича под конус, без дополнительной отделки, с одной насадной трубой ( 4 метра ), с комплексом пожароизоляции, без фундамента составляет три недели для бригады из двух человек (печник и помощник печника).
Все, что нужно знать при выборе кирпича для печей
Первым делом можно смело сказать, что печи из кирпича завоевали популярность еще в древние времена, тогда они ассоциировались с семейным очагом. И на сегодня этот атрибут семейного тепла и уюта снова становится востребованным. Так, сегодня в разнообразных строительных проектах такие печи начинают встречаться все чащей. Тем не менее, перед постройкой такой конструкции крайне важно точно знать, какой нужен кирпич для печи в вашей ситуации.
При этом не каждый понимает, что для этих целей нужно использовать специальный кирпич для печей. Он отличается от обычного облицовочного или же строительного тем, что имеет характеристик повышенных специфических требований. Вдобавок к этому выбор такого материала также должен напрямую зависеть и от последующих условий эксплуатации печи или камина. Естественно, если вы не собираетесь разогревать печь до 700-800 градусов, то в этой ситуации можно обойтись использованием самого стандартного красного кирпича для печи. Но стоит быть готовым к тому, что этот вид кирпича обладает небольшой теплоотдачей и поэтому печь будет хуже прогревать дом. Кроме этого, специальный кирпич для печей обладает более четкими формами, чем обычный и в силу этого он легче укладывается ровными рядами и дает возможность сделать межрядные швы максимально ровными и тонкими. Тем не менее, сегодня существует и немало видов такого специализированного материла. Поэтому перед тем как выбрать кирпич для печей нужно сперва разобраться в его разновидностях.
Шамотный кирпич для печей
Прежде всего, специализированный жаростойкий кирпич для печи отличается от стандартного технологией своего изготовления и своим составом. При этом все такие материалы разделяются по этим критериям на глиноземный, кварцевый, основной и углеродистый. Сперва поговорим о печах из шамотного кирпича, который еще носит название глиноземный. Такие печи являются наиболее популярными в частном строительстве на сегодняшний день, так как они могут подаваться резким перепадам температуры и обладают высокой теплоотдачей. Кроме этого, материал для таких печей также отличается стойкостью к самым разным соединениям химического характера. Шамот производится из тугой глины методом обжига при крайне высоких температурах. Этот кирпич также часто применяют и для квартирных каминов, ведь является самым безопасным из всех.
К тому же, не требуется сильная обработка кирпича для печи такого типа, ведь он изначально обладает отличными эстетическими характеристиками. При выборе этого кирпича нужно постукать по нему. При этом качественный материал издаст звук, подобный на металлический звон. Также хороший шамот при падении расколется на большие куски, а не раскрошится. Но важно отметить, что печи, изготовленные из этого кирпича, обойдутся не совсем дешево и поэтому вместо него могут использовать цементно-песчаный кирпич. Производят его из металлургических шлаков и кварцевых песков. Тем не менее, лучше его не брать для постройки целой печи, а возвести из него лишь те части, которые соприкасаются с металлом и пламенем.
Характеристики керамического кирпича для печей
Так, кладка печи может также быть осуществлена и при помощи керамического кирпича. При этом крыша печи может быть сделана из силикатного кирпича. Однако крайне важно понимать, что полностью печь из силикатного кирпича не прослужит вам долго. Также, как уже говорилось, керамический кирпич лучше не использовать, если вы планируете разогревать печь более чем на 800 градусов. Или же можно сделать из него не целую печь, а лишь те ее части, которые не соприкасаются с огнем. Если же не придержаться таких условий, то ваша печь крайне быстро потрескается и разрушится. Такой кирпич изготовляется из красной и синей глины в комбинации с песком. Все это подвергается обжигу большими температурами. Также этот материал прекрасно подходит для разного рода декоративных элементов печи или же он может служить основой для печи.
Какими особенностями обладает строительство печей из кирпича?
Перед тем, как приступить к непосредственной кладки печи, нужно сперва определиться с тем, сколько кирпича надо на печь. Это, конечно же, будет зависеть от размеров будущей конструкции. Также важно знать, что первый ряд кирпичей кладется без раствора, насухо. При этом нужно добиться максимальной плотности между ними. В то же время обязательно нужно контролировать ровность диагоналей при основании. Далее первый ряд должен укладываться на обычном растворе из цемента. До начала укладки кирпич на раствор, его нужно вымачивать в воде, дабы он не впитывал в себя много раствора. А вот шамотный кирпич нужно смачивать лишь для того, чтобы убрать из него пыль.
В той ситуации, когда у кирпича одна грань отличается большей плотностью, то именно этой гранью его нужно укладывать в сторону контакта с пламенем. Но при этом у того же шамотного кирпича все грани являются одинаковыми. Стоит понимать, что для разного типа кирпича нужен и разный тип раствора. При самой кладке на месте будущего кирпича сначала наносят раствор, ровняют его и потом уже укладывают кирпич. Так, материал покрывается раствором со всех сторон, кроме верхней.
Вдобавок ко всему кладка печей также предвидит некоторые нюансы, а именно:
- нужно тщательно рассортировывать по размеру кирпич для печи;
- важно, чтобы раствор полной мерой заполнял все швы;
- нужно стараться делать швы максимально тонкими при кладке при этом их толщина не должна превышать 5 мм;
Таким образом, лучше всего для печи выбирать огнеупорный или же шамотный кирпич. Хотя некоторые его элементы можно сделать из обычного керамического или силикатного кирпича. Также важно помнить, что укладка печей отличается от возведения остальных конструкций из кирпича некоторыми нюансами.
Комментариев пока нет!
Поделитесь своим мнением
Способы расчета количества кирпича для печи
Подсчеты не самое сложное дело, однако они требуют внимательности, сообразительности, аккуратности и точности. Профессионалы для определения количества строительного камня, раствора и финансовых затрат зачастую используют рулетку, отвесы, уровни, определенные правила, но для новичков существуют простые схемы. Достаточно просто дружить с калькулятором.
Способ первый
Этот метод базируется на условной формуле: посчитать количество материала в 1-м сплошном ряду, умножить на число рядов в высоту (один ряд примерно равен 7 см), от результата отнять третью часть. Предложим, что основание печи 3×4. Тогда на первый ряд уйдет 24 кирпича. Постройка высотой 2,4 метра с разделкой в 30 см будет иметь 20 рядов: (240—30)/7 = 30—1/3 = 20. Умножив на 24 кирпича первого ряда, получим число 480. Как минимум 50 понадобиться на разделку. В результате имеем 530 шт.
За основу расчета нужно взять количество материала в первом сплошном ряду.
Следует учитывать, что на трубу проводиться отдельный расчет. Если обычно берут четыре погонных метра, каждый по 14 рядов, то в общем на такое сооружение уходит 336 кирпичей (по 6 штук на ряд). Суммируя результаты, получаем 866 единиц строительного материала на небольшую печку. Базируясь на этом расчете, можно уже планировать покупку как минимум на 5000 рублей.
Способ второй
Формула немного напоминает предыдущую, только на последнем этапе не отнимаем одну третью, а умножаем результат на коэффициент заполнения (для отапливающих печей — 0,8, для печки с отопительной панелью — 0,65). В постройке размером 90×90 см для первого ряда понадобиться 24,5 кирпича, для 30 рядов, умноженных на стабильный показатель 0,65, — 477,75 штуки. Округляем до 480. На четырехсторонний дымоход высотой в 4 м в среднем уходит 224 кирпича (56 шт./м). Плюс 56 для разделки. Общий результат — 760. На данную печку придется потратить чуть больше 4500 рублей.
Оба способа подсчета являются условными. Для русской печи, «голландки» (трехоборотная постройка) и печки с плитой расчет идет отдельно на каждую составляющую.
