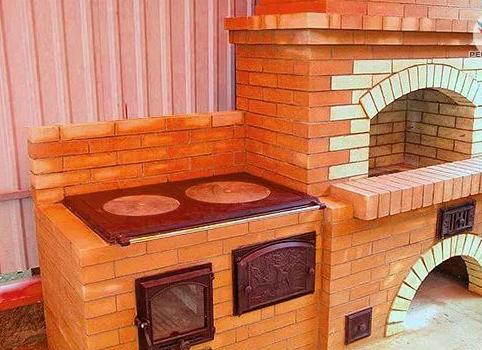

Печь мангал для дачи

Содержание

Пошаговая инструкция кирпичного мангала

Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур. Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень. Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.

Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.

Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.

Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.

Делаем фундамент

Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид

Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.

А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду. После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см. Если он не потеряет формы, не растрескается или растечется, то все нормально.

После того, как бетон полностью застыл, можно приступать к кладке кирпича.

Кирпичная кладка

Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.

Ниже на рисунках показана порядовка кирпича.

При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.

После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.

Кладем на OSB плотный полиэтилен и заливаем ее раствором толщиной слоя в 1-2 см. После этого укладываем четыре арматурных стержня диаметром 12-14 мм и заполняем всю опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).

Как только эта плита застыла, кладку мангала продолжаем согласно тем же порядовкам.

Далее, монтируем жаровню. Для ее основы можно взять прутья или уголки из металла. Если есть уже готовая подходящая решетка, то можно использовать и ее.

Оптимальная высота топки составляет 10 кирпичных рядов или порядка 0,7 м. Дно топки необходимо обработать листовым металлом. На верху сооружения необходимо сделать бетонное перекрытие с 1 рядом кирпича.

Вообще, вариантов простого мангала достаточно много. Можно даже не заморачиваться с растворами, а просто составить кирпичи друг на друга, как на рисунке ниже:

Но если вам хочется дизайна, то можно предложить и такие модели.

Мангал из кирпича с печью под казан. Порядовка кирпича

Еще один вариант мангала, который можно поставить у себя, это мангал, у которого добавлена печь под казан.

Имеется ввиду, что рядом с мангалом устанавливается традиционная печь под казан. Обе эти конструкции являются отдельными, но для эстетичности и придания вида единого целого, между ними делается соединяющий шов.

Порядок строительства такого мангала является аналогичным, как в предыдущем варианте. Только добавляем установку печи под казан.

Начинаем весь процесс с укладки первого ряда без использования глиняно-песчаного раствора. Для этого вначале выкладываем все угловые кирпичи, которые должны образовать прямоугольник. Между этими кирпичами натягиваем шнурок. Далее кладем кирпичи первого ряда и проверяем правильность кладки. С этой целью измеряем диагонали образованного прямоугольника, если они равны, то выкладываем кирпичи на раствор. Если же нет, то проводим корректировку кладки. Выкладываем кирпичи первого ряда на раствор, толщина швов должна быть равной3-4 мм.

Ну а дальнейшая кладка проводится согласно выбранной порядовке. Ниже приведено несколько примеров такой порядовки, которые вы можете использовать для своего строительства.

Установка печи под казанок включает в себя следующие этапы.

Кладка 1-го ряда.

Кладем полностью красный кирпич. Начинаем с целого кирпича. Далее применяем этот метод к каждому нечетному ряду.

Кладка 2-го ряда.

По периметру кладется красный кирпич, а в середине — шамотный. Ряд начинается с половинки кирпича. Так же делается и со всеми другими парными рядами. Второй ряд будет являться дном топливника. В первых же двух рядах оставляем место для зольника, куда встраиваем в кладку дверку этого зольника.

Кладка 3-го ряда.

Делается сплошной, за исключением пространства над зольником. Здесь устанавливается колосник. Для этого в кирпиче третьего ряда вырезаем пазы. Кроме того, этим же рядом перекрываем и фиксируем еще и дверку зольника.

Кладка 4 и 5 рядов.

Кирпич укладывают таким образом, чтобы получились отверстия под дверку топки и под дымоход. Печку делим на две части. Одна станет внешней стенкой печки, а вторая будет ее центральной частью. Между ними делаем небольшое пространство. Центральная часть делается в виде квадрата с кругом посередине, который является топкой.

Центральная часть выкладывается из шамотного кирпича. Фиксируем дверцу топки.

Кладка 6-го ряда.

Делаем все так же, как и при кладке предыдущего ряда. Единственно, перекрываем наружное отверстие для дымохода. Кирпич должен перевязывать швы предыдущего ряда.

Кладка 7-11 рядов.

7-й ряд перекрывает дверку топки. В 9-м ряду надо сделать отверстия, через которые будут выходить дымовые газы. В 11-м ряду делаем циркуляционное отверстие в передней части горнила. Далее кладем 12-й ряд и крепим на нем плиты с отверстием под казанок.

Кирпичный мангал с крышей своими руками чертежи и фото

Порой, приготовляя вкусный шашлык на своем дачном мангале, вам все действо портит неожиданный дождь. Естественно возникает вопрос, о необходимости поместить мангал под крышу.

Надо отметить что имеется много заводских конструкций таких мангалов. Одна из них представлена ниже.

Но это, как видите, полностью металлический мангал, а мы строим кирпичный. Самый простой и вполне естественный вариант, это поставить навес. Ниже приведено несколько вариантов таких навесов.

Если вы задумали делать мангал с крышей, то чертеж самого мангала лучше всего делать сразу с таким сооружением. Конечно, можно сначала соорудить сам мангал а уж потом к нему пристраивать навес.

Выбор материала для навеса – важный шаг. Для самой крыши лучше всего подойдут такие материалы, как металлочерепица, сотовый поликарбонат или шифер. Боковины навеса можно собрать из металлических труб сечением 30х30х1,5 мм или 40х40х1,5 мм

В целом, навес изготовить несложно, главное подойти к этому вопросу творчески и все получится

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

  • Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
  • Поверхность для возведения кирпичного мангала должна быть выровнена
  • Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
  • Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
  • Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
  • Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

  • Высокие температуры (горение разниться в зависимости от рода древесины)
  • Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

Немного истории

Доподлинно неизвестно в какой стране появился первое устройство, но множественные исторические догадки ведут на Восток. Конечно же, Кавказ имеет лидирующие позиции в предположениях создания универсальной уличной жаровни. Почему? Особенности климата края не позволяли народу сварить мясо, ведь температура кипения там ниже положенных для процесса варки тысячи градусов по Цельсию. Поэтому находчивые кавказцы просто были вынуждены придумывать новый способ приготовления основного продукта питания. Известно, что само слово имеет точное определение – мешочек с углями.

Образец старинной уличной печи

С течением времени, и другие народности переняли уникальный способ жарки мяса на углях – мангал своими руками уже сотни лет считается прекрасным вариантом готовки различных блюд на открытом воздухе. Сегодня трудно представить себе дачную жизнь без ароматного, манящего запаха шашлычков на даче или в загородном доме. Есть множество видов шашлычницы, отличающихся по конструкции и другими особенностями. Найти оригинальный проект дачного мангала можно практически без труда. Главное соблюдать основные принципы его создания, так как для всех конструкций они одинаковы.

Современный вариант мангала для дачи

Обычно устройства изготавливаются либо из кирпича, либо из металла. Мангал подает только открытый огонь, но вот топливо может быть различным: начиная от обычных дров, и заканчивая электричеством. Все зависит от возможностей будущего хозяина сооружения и его предпочтений. Уголь и газ также могут стать отличными разжигающими материалами. В размерах также нет видимых ограничений – главное, чтобы площадь позволяла поместить большое сооружение.

Готовим шашлык на мангале – особенности видов

Следует отметить, что при выборе одной из методик приготовления шашлыка, нужно отталкиваться не только от вида маринада, но и от типа мангала. Специалисты жарки вкуснейшего блюда, а также профессиональные повара отмечают особенности исполнения того или иного рецепта в мангалах различного вида. Рассмотрим, какие же именно проекты устройств для жарки мяса используются чаще всего.

Мангал-печка

Такая жаровня более всего близка по духу и методу готовки еды к традициям русского народа. Но нельзя однозначно сказать, что конструкция такого мангала полностью повторяет форму русской печки. Нет, это скорее гибрид мангала и печки. Начать следует с того, что устройство намного меньше по размеру. Внешне мангал больше схож с конструкцией, имеющей крышу, но жарка шашлыков при помощи шампуров является скорее второстепенной функцией, а не основной.

Мангал-печка

Главные же методики приготовления мяса – это паровая обработка, а также контактная с огнем жарка. Строить такую жаровню лучше из кирпича, так как и габариты, и особенности не позволяет реализовать весь потенциал в металлическом исполнении.

Мангал с функцией копчения

Устройство впервые было привезено в Россию из Соединенных Штатов Америки, а вот первоначальный вариант данной конструкции был найден в Японии. Хоть жаровня такого плана условно и называется мангал, но фактически она представляет собой коптильницу и барбекюшницу в одном лице. Приготовить мясо на шампурах в ней просто не получится. Зато с помощью такого мангала можно побаловать себя подкопченым, жареным на решетке блюдом. Коптильня такого типа имеет одну яркую особенность – специальную крышку, которой можно накрыть прожаривающийся мясной продукт и получить функцию копчения.

Мангал с коптильней

Среди преимуществ перед обычным барбекю и грилем следует отметить равномерный, контролируемый процесс термической обработки, то есть нагрева со всех сторон. В барбекюшнице мясо будет прожариваться только с нижней части.

Чем еще примечательна такая коптильня? В ней можно готовить различные прекрасные гастрономические изыски, включая копченые, тушеные, жаренные на барбекю и другие овощи.

Что можно сказать о конструктивных решениях? Можно изготовить как стационарный или разборной вариант. По виду такой мангал может выглядеть, как складной или мангал-казан. Вариантов множество, ведь главное соблюсти технологию приготовления с плотно прилегающей крышкой.

Разборный мангал-коптильня

Камин или мангал? А может мангал-камин?

Современный век высоких технологий предлагает использовать мангал не только для приготовления шашлыка. В своем доме, во дворе или на даче можно поместить не простой классический мангал, а соорудить сложное устройство, позволяющее разбудить свою фантазию и использовать все умения и навыки.

Мангал-камин

Хотите готовить уху сами, или запечь на ужин свежую рыбку? А как насчет хорошо прожаренного стейка с дымком и аппетитной картошечки? Все это можно приготовить в два счет в мангал-камине.

Качество покупных мангалов

К сожалению, на суд потребителей представлено не так много видов мангалов от промышленных производителей. В основном, качественные и долговечные мангалы делаются либо на заказ, либо своими руками. А в магазинах представлены бюджетные, во всех смыслах классические конструкции. Они изготавливаются из нержавеющей стали или металла.

Все о мангале может сказать толщина металла – если она составляет не более одного миллиметра, то такое изделие подойдет для недолгого использования для выездов с семьей или компанией на природу, дачу, в лес. В основном это мобильные жаровни, не имеющие никаких дополнений и сложных конструктивных решений. Гарантировано при не частом использовании такой мангал прослужит не более одного теплого сезона. То есть каждую весну-осень придется тратиться на покупку нового. Почему? Толщина материала не выдержит нагрузок и просто прогорит.

При покупке мангала обратите внимание на толщину металла

Совет: Чтобы недорогая шашлычница прослужила дольше, следует использовать в качестве источника жара только древесный уголь. Его не составит труда купить в любом магазине, супермаркете или заправке. В таком случае Ваша мобильная жаровня сможет прослужить до полутора лет.

Но не отчаивайтесь, ведь производители предлагают и более надежные, качественные и долговечные варианты изделий для жарки вкусного мяса – мангалы с толщиной стенок не менее трех миллиметров. Правда, цена данных мангалов существенно возрастает, а из нержавейки такие устройства стоят еще дороже простых металлических. Чтобы сократить свои расходы, но баловаться жареными блюдами, можно изготовить собственный мангал.

Можно сделать мангал для дачи своими руками

Следует отметить, что сделать мангал своими руками не так уж трудно. Главное – это чертеж будущего устройства. Различные конструкции в графическом изображении, а также информацию о материалах, экономичности и других аспектах можно узнать в Интернете.

В частности, в данной статье мы рассмотрим несколько способов изготовления мангала.

Кирпичное совершенство

Каждый мужчина в этой жизни стремиться сделать три главные вещи – построить дом, вырастить дерево и родить сына. Конечно же, после постройки дома идет его обустройство. Пускай это будет дачный домик, куда вы всей семьей приезжаете на отдых, но и его можно оборудовать по последнему слову техники и комфорта. В создании мангала своими руками нет ничего сложного. Конечно, можно обратиться в специализированную строительную фирму, или же заказать металлический мангал у кузнечной мастерской, но при наличии времени и желания, Вы сможете сотворить чудо современного кулинарного оборудования самостоятельно.

Простой кирпичный мангал для дачи

Когда делаешь все своими руками, можно не ограничиться только мангалом – можно устроить целую уличную, усовершенствованную кухню из кирпича, и готовить на ней все что угодно.

Необходимые материалы – начинаем строить

Первым вопросом перед началом работ становится подбор места. Лучше, чтобы оно было защищено от попадания осадков и холодного ветра. Для таких целей идеально подходит беседка, где можно отлично отдохнуть и сразу же покушать.

Одной из наиболее популярных конструкций из кирпича является мангал, имеющий ленточный фундамент и следующие размеры: ширина и высота по 1,6 метров, а глубина 0,8 метров.

Схема кирпичного мангала

Кроме того, к будущему комплексу можно подвести дополнительные коммуникации в виде воды и канализации – чтобы устроить мини-кухню и не носить мыть продукты или посуду в дом. Также можно оснастить свое место для приготовления деликатесов и всевозможными ящичками и полочками.

Не забудьте и о мебели – обязательно разместите рядом вместительный стол и стулья. Покупать или, опять же, делать мебель самому – решать только вам.

Для Вашего будущего мангала из кирпича понадобятся следующие материалы:

  • Цементный раствор, песок, гравий.
  • Печной, специально обработанный камень.
  • Арматурная прочная сетка и арматура, а также обрешетка.
  • Различные строительные инструменты, а также болты, уголки из металла и шурупы.
  • Желательно иметь и бетономешалку – она понадобится для возведения фундамента и вымешивания раствора для укрепления кирпичей.

Первым этапом, конечно же, будет фундамент – закладывать его следует на глубину не менее полуметра, шестидесяти сантиметров. Выкопав яму нужной глубины и размеров, следует начать укладку арматуры.

Ленточный фундамент для мангала

Затем делаем бетон, имеющий прочность как марка 200 или 150 минимум.

Выровнять поверхность, залитую раствором можно при помощи уровня, который значительно облегчит начало укладки камня.

Важно: Обязательно уложить гидроизоляцию. Из бюджетных вариантов подойдет обычный рубероид. Также можно применять в этих целях пленку из полиэтилена или строительную мастику. Зачем нужна гидроизоляция? Фундамент может выделять влагу, которая со временем подпортит уложенный кирпич.

Перед началом укладки ждем несколько дней – так фундамент получит максимальную прочность и окончательно застынет.

Укладываем кирпичи

Для строительства своего мангала следует применять специальный печной кирпич, выдерживающий большие перепады высоких температур. Однако, практически идеальный материал имеет и существенный недостаток – он не терпит сильных холодов и минусовую температуру. Из-за этого камень может стать очень хрупким – поэтому рекомендуется помещать мангал в крытые области.

Совет: Силикатные полые кирпичи не подходят для постройки жаровни – ни в коем случае их не используйте.

Закладка первого ряда – это самая ответственная часть предстоящей работы, при которой определяется дальнейшее использование частей камня и их подгонки по размерам. Чтобы все прошло легко и без трудностей – не следует использовать раствор на первой кладке. Ее делают “на сухую”.

Чтобы избежать кривизны и неровностей конструкции, обязательно разметьте будущую кладку и соблюдайте порядок на протяжении всей работы.

Кладка мангала из кирпичей

Всем известно, что кирпич отлично впитывает влагу. Чтобы избежать впитывания воды из раствора буквально за день нужно обильно смочить всю будущую кладку.

Чтобы перевязка кирпичей получилась более прочной, следует все ряды после первого укладывать с небольшим, всего в полкирпича, смещением.

Каждый уровень ставят с угла, а при помощи уровня смотрят на точность укладки в горизонтальном и вертикальном положении. Все параметры должны в точности соответствовать выбранному или разработанному с нуля чертежу вашего мангала.

Одним из самых главных элементов будущей шашлычницы или целого кухонного комплекса является жаровня – ее следует укладывать на уголки из металла, закрепляющиеся на кирпичах крепкими штырями. Это позволит избежать быстрого разрушения кладки от перепадов высокого градуса.

Чтобы сделать хорошую естественную тягу, можно оставить небольшие щели в кладке – просто не заполняйте места раствором. Если вы хотите установить гриль, потребуется положить кирпичи внутрь жаровни, сделав одинаковый выступ.

Порядовка мангала из кирпича

Мангал из кирпича может стать украшением вашего дома, дачи, коттеджа или усадьбы. Здесь можно соорудить профессионально оборудованную летнюю кухню, которая круглый год сможет принимать гостей, и кормить вас вкуснейшими блюдами.

Нестандартная шашлычница

Еще одним шикарным вариантом изготовления мангала станет обычный газовый баллон. Этот предмет может превратиться в шикарную, дизайнерскую во всех смыслах шашлычницу.

Существует три вида мангалов из газового баллона:

  • Паровоз.
  • Классический.
  • Коптильня.

Мангал-паровоз из газового баллона

В данной статье мы рассмотрим изготовление классического вида мангала из газового баллона.

Материалы и инструменты

Для изготовления мангала из газового баллона понадобится купить или собрать:

  • Сварка, струбцины (несколько штук), болгарка.
  • Труба из металла небольшого диаметра.
  • Дрель электрическая.
  • Металлические листы для укрепления сооружения.
  • Заклепки из алюминия.
  • Металлические петли для установки крышки.

Брать за основу следует баллон, имеющим объем не менее пятидесяти литров, так как при меньшем размере возникнут неудобства с перемешиванием углей.

Газовый баллон для мангала

Важно знать: Прежде, чем распиливать изделие, убедитесь, что весь газ был выпущен.

Удаление взрывоопасного газа

Удалить газ из баллона не так уж и сложно. Нужно перевернуть его дном вверх и открутить вентиль подачи топлива. Газ будет выходить интенсивнее в этом положении, так как он легче воздуха. Чтобы точно знать, что все горючее вышло, следует заранее нанести мыло на отверстие, через которое оно выходит. Вы сможете наблюдать пузырьки, выходящие из баллона.

Спуск газа из баллона

Если вы все же опасаетесь наличие остатков газа, можно наполнить баллон водой, а потом спустить ее таким же способом. Она вымоет весь газ, и можно будет приступать к распиливанию.

Приступаем к изготовлению

Распиливать следует строго по чертежу. Главное – оставить нетронутыми стенки баллона, которые помогут совладать даже с сильным ветром. Металл нужно резать строго по шву, под которым будут базирующие кольца. Их не нужно разрезать – в дальнейшем можно использовать под полку для тяжелой крышки.

Конструкция мангала из баллона

Устанавливаем петли. Для начала следует прочно закрепить их на подготовленные заклепки, а затем привариваем петли к баллону и получаем крышку.

Крепление крышки к мангалу

После нужно дать месту работы остыть и приступить к процессу создания ручек для мангала. Для этого отлично подойдут готовые изделия из прочного металла – купить их не составит труда в любом строительном магазине.

Термостойкая ручка для мангала

Чтобы от высоких температур самодельный мангал не “повело”, привариваем уголок размером 32*32 к краям среза. Чтобы не было зазора используйте заранее подготовленные струбцины. А затем приварите и этот элемент.

Затем приступаем к изготовлению ножек будущего шедевра. В зависимости от их высоты следует подготовить основания, к которым и будут прикрепляться. То есть, ножки вы можете сделать, какой угодно формы и высоты. Главное чтобы они были прочными и устойчивыми.

Устойчивые ножки для мангала

За этими манипуляциями следует варка петлей для корпуса и для крышки шашлычницы. Если вы хотите, чтобы крышка могла сниматься (это позволит проводить более тщательную уборку), то приваривать петли нужно в одном направлении. Если крышка будет не съемной, то петли можно приварить прямо одна к другой.

Привариваем ручки и крепко их прикручиваем. После надеваем крышку на готовые сваренные петли.

На этом этапе лучше проверить правильность проводимых работ, и замерить угол и длину. Только после этого можно сделать ограничительные элементы для закрытия и открытия крышки мангала.

При плохой устойчивости изделия ножки можно дополнительно укрепить подготовленным металлическим уголком.

Чтобы обеспечить хорошую тягу и сгорание горючего, не забудьте просверлить множественные отверстия по всей длине мангала. Через них также будет высыпаться отработанное топливо, и выливаться попавшая вода.

Отверстия для тяги

Перед приготовлением первого мяса следует несколько раз, как следует прокалить изделие и обязательно его промыть. Желательно не использовать химические моющие средства, так как они вполне могут впитаться в металл. Лучше использовать соду, соль или хозяйственное мыло на натуральной основе – с этими моющими средствами мангал будет чистым во всех смыслах.

Красить свой шедевр совсем необязательно. Тем более – придется приобретать специальную краску, выдерживающую большие температурные режимы. Еще одним голосом против краски выступает появление копоти, которую вряд ли удастся вывести полностью.

Теперь вы знаете, как можно порадовать себя, свою семью и всех друзей вкуснейшим шашлыком, который сделаете на своем новеньком мангале или барбекю. Это устройство – не просто элемент декора вашего дачного участка. Он дарит тепло и радость, вкусную еду и прекрасное общение, поэтому завести мангал стоит всем любителям веселых компаний и вкуснейшей, а главное натуральной еды.

Барбекю – «заморское» название близких сердцу вещей!

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Комплекс барбекю своими руками: пошаговая инструкция

А теперь представляем вашему вниманию руководство по выполнению порядовки шикарного уличного комплекса барбекю с мойкой, разделочной поверхностью и твердотопливной плитой.

Параметры печного комплекса приведем в кирпичах, размеры которых каждый сможет выбрать самостоятельно. Мы будем использовать кирпич стандартных размеров 250х120х65 мм. Итак, длина нашей конструкции – 19,5 кирпичей, выложенных продольно, или 487,5 см; глубина – 4 кирпича или 100 см.

Задняя стенка кладется в 1 кирпич, стенки между дровником, мойкой и мангалом выкладываются толщиной в 1,5 кирпича. Площадь под твердотопливную печь имеет размеры 6,5 х 4 кирпича.
Перед началом работы вам пригодятся советы нашего опытного эксперта-печника.

О растворе, кладке и кирпичах: советы от профи

  • Для печной кладки я всегда пользуюсь жаростойкими смесями на бетонной основе (например, «Геркулес»). Если вы работаете с глиняно-песчаным раствором, советую добавлять в него стакан цемента марки 400 на ведро смеси.
  • Оптимальная толщина шва между кирпичами – 5-7 мм.
  • Барбекю — сооружение, подвергающееся термальным нагрузкам, поэтому выбирать для работы кирпич нужно шамотный или красный полнотелый М: 125-175 и выше. Лицевые стороны можно выполнить из полнотелого кирпича, а внутренние части жаровен – исключительно из жаропрочного.

Постройка печи должна проходить в три этапа: 1) выбор места и подготовка основания; 2) подготовка материалов, инструментов и разметка печи; 3) кирпичная кладка барбекю ряд за рядом.

1 ряд

Этот ряд вначале укладываем насухо, проверяем диагонали (они должны быть одинаковыми). После начинаем выкладывать кирпичи на раствор.

2 ряд

Второй ряд «перевязывает» первый. Выкладываем кирпичи на раствор, перекрывая стыки.

3 ряд

Устанавливаем поддувальную дверцу. Снова кладем кирпичный слой с перекрытием швов, на плоскости печи оставляем отверстие для зольного отсека, как показано на фото.

4 ряд

Выполняем кладку без изменений, перекладывая 3 ряд.

5 ряд

Перекрываем поддувальную дверку и частично перекрываем зольную камеру, оставляя в ней выход в размере двух кирпичей. Также в этом ряду выполняем арку над дровником, как показано на фото. Под арку подкладываем деревянную опалубку, а затем выкладываем кирпичный слой. Опалубку не снимаем, пока раствор не высохнет.

Есть два способа установки зольной дверки – опутать ее проволокой и установить в швы кирпича или сделать из стали 1 мм окантовку, прикрутить ее болтами к кирпичам и прижать таким образом нашу заслонку. Дверцу нужно изолировать от топки асбестом или базальтовым картоном, чтобы кирпичи не перегревались и не становились подвижными (особенно, если крепление сделано проволокой и дверцы перекрыты «в замок» скошенным кирпичом).

6 ряд

Выполняем кладку, огибая арку дровника. Над камерой зольника оставляем топочное отверстие и устанавливаем топочную дверцу.

7 ряд

Продолжаем кладку топливника, огибая дверцу. Устанавливаем два простых перекрытия под мойку и разделочный стол, таких, как над отверстием поленницы. Кроме того, заливаем бетоном плиту над дровником, формируя основание мангала.

Предлагаю выполнить самые простые арки для нашей печи из скошенных кирпичей (смотрите схему). Скос делаем так, чтобы ширина арки равнялась 21 см. Кладем кирпичи, скашивая их с двух сторон. Центральный кирпич срезаем «в замок». Крайние кирпичи арки погружаем в предыдущий ряд.

8 ряд

Кладем ряд без изменений, огибая арки, отверстие и дверцу топливника.

9 ряд

В этом ряду перекрывается топочная дверца перекрытием «в замок». Заливаем бетонные перекрытия под разделочный стол и мойку, предусматривая место для раковины. В мангале создаем нишу под зольный ящик. Зольный отсек можно заказать или сварить самостоятельно из листа нержавеющей стали толщиной от 5 мм.

10 ряд

В 10 ряду необходимо выполнить отверстие печи для дымовых газов в правом углу печного короба. Скашиваем кирпичи так, как показано на рисунке, выводя отверстие к общему дымоходу. В мангале устанавливаем решетку (металлический лист с отверстиями).

11 ряд

Теперь пришло время установить на печи балезинскую плиту под казан. Ее размеры в нашем случае: 530 х 700 мм. Далее заканчиваем кладку мойки и столика, которые в дальнейшем можно будет облицевать керамической плиткой или другими материалами на ваш выбор.

Аналогов по цене и функциональности у балезинской плиты под казан практически нет, но качество этих плит не всегда «на высоте». При покупке старайтесь выбирать максимально ровную и гладкую поверхность с помощью уровня и рулетки.

12 ряд

Начинаем кладку самого мангала. Перекрываем плиту дополнительным рядом кирпичей и закрываем дымовой ход, оставляя отверстие для трубы в 1,5 кирпича.

13 – 18 ряд

Продолжаем кладку мангала, перекрывая ряды.

19 ряд

Выполняем арочное перекрытие портала жаровни. Внешний ряд перекрытия делаем в виде арки из кирпичей, выложенных ребром. Такая кладка необходима для повышения прочности и жаростойкости перекрытия, так как именно над ним будет располагаться основная масса дымосборника. За внешней аркой выполняется внутреннее перекрытие, укрепленное шпилями. Между перекрытиями следует уложить слой базальтового картона.

20 — 21 ряд

Продолжаем выкладывать мангал. Дымоход печи идет параллельно с дымоходом мангала. Так, вы сможете топить печь и мангал одновременно без дополнительной нагрузки на дымосборник.

22 ряд

Перекрываем арку мангала, продолжая кладку по привычной схеме.

23 ряд

Начинаем кладку дымосборника, сужая кирпичи спереди и по бокам, уменьшая шаг на полкирпича.

24 ряд

Продолжаем сужение, подрезая кирпичи для кладки, выполняя каминный зуб. Такая форма препятствует попаданию холодного воздуха в мангал.

25 – 27 ряд

Продолжаем кладку дымосборника уступами.

28 ряд и далее

Теперь намечаем отверстие общей трубы сечением 250 мм (в 2 кирпича) и продолжаем его до окончания дымохода. Общий внутренний объем трубы должен составлять не менее 2/3 всего портала мангала. Если барбекю строится под навесом, то труба кладется на выход, как правило, выше крыши беседки.

Также, вы можете посмотреть весь проект с объяснениями в видеоформате:

И еще один проект строительства в виде иллюстраций:

Ваша печь готова? Значит, пора ее использовать! Такая конструкция позволит вам готовить любое мясо, первые блюда и плов в казане, запекать овощи, варить каши и выпекать свежие лепешки с легким ароматом дымка. Сделайте пробный обжиг барбекю, замерьте температуру в жаровне и дымоходе, чтобы качественнее готовить любимые блюда. Теперь можно звать гостей на ароматный и питательный ужин!

Варианты несложных кирпичных мангалов и барбекю

Глиняный и керамический кирпич выдерживают экстремальные температуры, но обладают в печах и очагах значительно меньшим ресурсом, нежели огнеупорный шамот. Поэтому простейшие временные мангалы изготавливаются из рядового кирпича, а в стационарных очагах несложной конструкции внутренняя часть топки может обкладываться футеровкой из шамота.

Даже если к прямоугольной кирпичной коробке добавить ножки из этого же материала, конструкция все равно останется мангалом. Как только мастер накроет топку крышей, она автоматически превратится в печь-барбекю хотя и без дымохода, но с отверстием для удаления продуктов сгорания.

«Походный»

Из, случайно найденных или специально взятых на загородный пикник нескольких кирпичей, получается самый простой очаг для жарки мяса на шампурах над углями. При этом необходимо учесть нюансы:

  • кирпич имеет стандартные размеры 25 х 12,5 х 6 см, для экономии стройматериала и места в багажнике авто его следует устанавливать на ребро;
  • для нормальной прожарки мяса без пригорания шампуры должны отстоять от углей на 20 – 25 см, поэтому потребуется минимум 2 ряда кирпичей;
  • ширина кирпичного «ящика» принимается для стандартных шампуров 37 см, то есть, 1 кирпич;
  • длина мангала для небольшой компании составляет 75 см, то есть, 3 кирпича.

Просто взяли несколько кирпичей и сделали на месте такую супер быструю конструкцию, согласно данному чертежу!

Таким образом, всего понадобится минимум 16 кирпичей стандартного формата. Каждый из них весит 3,5 кг, что в общей сложности составит 56 кг минимум. Технология изготовления очага, следующая:

  • с участка 0,5 х 0,8 м снимается дерн, из него сооружается обваловка;
    Именно так будет выглядеть правильно снятый дерн!
  • почва выравнивается по горизонтали;
  • первый ряд камней устанавливается на ребро впритык друг к другу;
  • между кирпичами второго ряда оставляют зазоры для тяги 1,5 – 2 см;
  • шампуры кладутся с интервалом 7 – 9 см.

После остывания углей конструкция разбирается, дерн укладывается на место.

Классический мангал

Для стационарного очага на участке потребуется основание из нерудного материала (песок или щебень), уплотненного виброплитой или ручной трамбовкой. Если вес конструкции превышает 450 кг, потребуется монолитный железобетонный фундамент. Для домашнего мастера, обладающего минимальными навыками каменщика, более подойдет мангал своими руками из кирпича самый простой и недорогой на нижнем фото в форме прямоугольной коробки.
Технология изготовления выглядит следующим образом:

  • основание – плодородный слой чернозема/серозема нужно снять целиком (обычно глубиной 0,4 – 0,6 м), заменив его песком при низком уровне грунтовых вод (УГВ) или щебнем на влажном грунте, нерудный материал уплотняется трамбовкой или виброплитой послойно (каждые 10 – 15 см отдельно);
  • фундамент – только для тяжелых устройств от 450 кг, изготавливается из бетона В12 минимум с двухслойным армированием сеткой, толщина конструкции 7 – 15 см;
  • первый ряд – весь периметр фундамента/основания заполняется кирпичом вплотную друг к другу, швы забиваются цементно-песчаным раствором;
    Нижний ряд полностью заполняем кирпичом
  • последующие ряды – перевязка в углах, щели между кирпичами 2 см во втором и третьем ряду, общая высота конструкции 5 рядов.

Можно сделать такой самый недорогой стационарный мангал-барбекю

Основными нюансами для данной модификации очага являются:

  • не нужна схема-порядовка, так как ошибиться в этом случае невозможно;
  • нижний ряд (называется в печах подом) необходим для предотвращения разрушения бетона от экстремальных температур, рекомендуется выкладывать огнеупорным кирпичом;
  • гидроизоляция нужна для предупреждения разрушения бетонного фундамента и кладки от почвенной влаги (не путать с грунтовыми водами!), изготавливается из рулонных битумных материалов, куски которого укладываются под фундамент до его заливки или первый ряд на основание из нерудного материала.

Нужно не забыть сделать гидроизоляцию под нижним рядом

Все остальные конструкции кирпичных мангалов сложнее, поэтому требуется порядовка. Зато они удобнее в эксплуатации. Вот вам ещё несколько фото на которых можно посмотреть другие интересные варианты:

Вариант с дровником
С разделочным столом

Ну, и видео на тему, как вообще правильно делать кладку:

Печь-барбекю

В отличие от мангала классического, барбекю упрощает приготовление мяса за счет размещения его на решетке, а не на шампурах. Сооружается несложный бюджетный барбекю мангал из кирпича по технологии:

  • основание и фундамент – аналогично предыдущему варианту;
  • первый ряд – отсутствует;
  • ножки – выкладываются из кирпича под задней и торцевыми стенками мангала, обеспечивают нишу для хранения дров, имеют высоту 60 – 70 см в зависимости от роста шеф-повара;
    Ножки-стойки могут выглядеть именно так, как на данном чертеже.
  • днище – на ножки укладывается лист металла толщиной 4 – 5 мм либо уголок по нижеприведенной схеме для опирания на него кирпича;
  • под – рекомендуется сооружать из огнеупорного кирпича, укладывается на уголки или лист железа;
    Нижний ряд топки или под мангала
  • стенки – типовая кладка коробки с перевязкой углов и внутри рядов.

Схема готового бюджетного кирпичного мангала

Внимание: Более удобным в обслуживании считается мангал с выдвижным ящиком для золы и решеткой-колосником над ним для размещения углей.

Указанная конструкция немного отличается от описанного варианта:

  • после изготовления ножек под задней и боковыми стенами мангала на ложковый ряд, кирпич следующего уровня укладывается тычком (только боковые стенки);
  • затем выкладываются еще один ложковый и тычковый ряды.

С выдвижным подом

На получившемся нижнем выступе размещается металлический выдвижной ящик для золы. На верхнем уступе укладывается колосниковая решетка для углей. Если сделать еще один уступ аналогичным образом, получится удобная сушилка для ягод и грибов.

Ну, и подробное видео, для наглядности:

Без раствора

При наличии на участке оставшегося от стройки кирпича из него можно соорудить недорогой временный мангал, как только увидели внезапно прибывших гостей. Основными нюансами изготовления являются:

  • без раствора ножки в полкирпича слишком неустойчивы, поэтому их лучше заменить 4 тумбами (колоннами) 1 х 1 кирпич с перевязкой порядно;
  • вместо листа железа можно использовать кусок любого листового материала (ОСБ, фанера), но, над ним необходимо уложить 2 сплошных ряда кирпича;
  • высота коробки мангала составляет 2 – 3 ряда, габариты на усмотрение домашнего мастера.

Складываем на скорую руку без раствора

Внимание: Конструкция считается временной » на скорую руку», испачканный углями и золой кирпич сложно отмывается, поэтому лучше применить рядовой, а не облицовочный камень.

Подробную инструкцию смотрите на видео:

Достаточно привлекательным мангалом для барбекю оригинальной конструкции является вариант из нескольких рядов кирпича без раствора в форме круглой тумбы.

Барбекю в форме трубы без раствора

Такое можно быстро соорудить просто из того, что есть под руками

Дополнительные элементы для простейших мангалов

При добавлении в конструкцию дополнительных функций стационарного очага потребуется изготовить для него чертежи или эскизы от руки. Поскольку очаг получится сложнее, возможны ошибки при возведении кладки. Основными дополнительными элементами для несложного мангала являются: стол разделочный, плита-жаровня и мойка.

Разделочный стол

Недорогим вариантом, заметно увеличивающим комфортность эксплуатации, является самый простой мангал из кирпича своими руками с разделочным столом по технологии:

  • задняя стенка удлиняется, становится сложнее перевязка с центральной стенкой-стойкой;
  • в дополнение к вышеуказанным конструкциям сбоку, вплотную к кладке очага, сооружается еще одна стена-стойка;
  • на нее и боковую стенку мангала укладывается столешница из натурального/искусственного камня.

Разделочный стол может находиться с любой, удобной для пользователя стороны, относительно очага.

Плита-жаровня

Помимо мяса на шампурах, или решетке барбекю, часто возникает необходимость приготовления других блюд в кастрюлях, сковородах, разогревании или кипячении чайника. Поэтому вместо разделочного стола отводится место под плиту-жаровню.

Для этого необходимо выполнить операции:

  • удлинить конструкцию начиная с нижнего ряда;
  • изготовить переднюю стенку с дверкой для топочной камеры;
  • оборудовать варочную поверхность концентрическими чугунными кольцами для регулировки мощности плиты.

На верхнем фото приведена схема мангала с варочной поверхностью простейшего типа.

Мойка

Для оборудования мангала мойкой достаточно смонтировать вместо обычной столешницы плиту с прорезью для раковины, подвести водопровод или увеличить высоту задней стеки и подвесить на нее рукомойник, как на нижнем фото.

Разводка по участку ХВС (холодного водоснабжения) значительно сложнее, чем набор воды в рукомойник. Даже при сезонной эксплуатации потребуется сливать жидкость на зиму, консервировать систему.

Таким образом, конструкционный материал кирпич пригоден для изготовления мангалов на скорую руку в полевых условиях и на загородном участке. При укладке на раствор можно увеличить функциональность простейших мангалов за счет мойки, столешницы, варочной поверхности или чего-то ещё, что вам покажется необходимым и удобным при работе. Здесь важно дать волю своей фантазии и не бояться, у вас всё обязательно получиться!

Разновидности стационарных мангалов

Устройства различаются по конструктивным особенностям и материалу изготовления. Традиционными считаются кирпичные и каменные печи. Популярностью пользуются конструкции из жаростойкого бетона.

Можно установить стационарный мангал для дачи из металла – стали с термостойким покрытием или чугуна. Если это кованый вариант, обычно он украшен затейливыми узорами и несет также декоративную функцию.

От конструктивных характеристик напрямую зависят возможности устройства. Стационарные модели бывают следующих видов:

  • Мангал-жаровня. Схож с обычным переносным устройством, но имеет больше функций, например, гриль, и дополнительного оборудования – полочек, решеток, задвижек. Его обычно устанавливают под навесом, чтобы дождь не попадал на угли.
  • Мангал-печка. По конструкции напоминает русскую печь, но значительно меньше по габаритам. В нем можно приготовить любые блюда, в том числе и шашлыки. Оснащается дымоходом и при хорошей отделке не требует крыши — жаровня расположена внутри устройства.
  • Мангал с коптильной установкой. Это своего рода гибрид печи-барбекю и коптильни. Шашлыки в таких конструкциях не готовят. Оборудуется специальной крышкой, которая и обеспечивает функцию копчения.
  • Мангал-камин. Также напоминает печь, но не русскую, а западного образца. В нем можно приготовить любое блюдо или просто посидеть рядом, наслаждаясь бликами живого огня.

Приготовление блюд возможно не только на открытом огне.

Используется также электроэнергия и газ. Электрические и газовые мангалы устанавливают не только в беседках, но и прямо в домашних кухнях. Часто применяют их в ресторанах и кафетериях. Пожаробезопасность подобных устройств выше. Недостатком является зависимость от источника энергии.

Изготовление

Своими руками можно изготовить стационарную конструкцию как из металла, так и из кирпича, камня. В первом случае нужно уметь обращаться со сварочным аппаратом. Кладка кирпичного мангала не слишком сложна, и если действовать по инструкции, создать симпатичную и функциональную жаровню либо печку на участке способен и непрофессионал.

Выбор места установки

Стационарные устройства обычно устанавливают в беседках приусадебных участков либо около кафетериев и шашлычных. Мангалы имеют высокую теплоемкость — блюда на них не только готовятся, но и разогреваются. Это выносные конструкции — важно правильно выбрать место установки мангала.

Оно должно быть удобным и гармонично вписываться в окружающий ландшафт.

Требования к месту установки устройства:

  • Ровность. Кирпичные и каменные конструкции возводят на фундаменте, а для металлических желательно создать ровную площадку из огнеупорного бетона либо кирпича.
  • Направление ветра. Нужно рассчитать расположение жаровни так, чтобы дым уходил вдаль от беседки и других строений. Для того чтобы он шел вверх, конструкцию оснащают дымоходом.
  • Расстояние от дома. Ставить мангал вплотную к зданию или близ деревьев не рекомендовано из соображений пожарной безопасности. Но и располагать его вдали от дома некомфортно. Нужно подобрать наиболее удобную дистанцию, особенно если предполагается подключение к источнику питания или оборудование мойки.

Если устройство будет использоваться круглый год, его устанавливают под навесом или в беседке с крышей.

К мангалу обеспечивают свободный доступ и оборудуют место со средствами для пожаротушения.

Чертежи и размеры

Габариты жаровни зависят от тех приспособлений, с помощью которых готовятся блюда на огне. Так, применение шампуров предполагает, что конструкция позволит вместить их стандартные размеры:

  • рабочую длину – до 35 см;
  • спиральную завивку у рукояти – около 5 см;
  • расстояния между шампурами – 8-10 см.

Если предполагается конструкция с вертикальными прорезями, то они располагаются соответственно последнему показателю.

Решетку для барбекю устанавливают над углями на высоте до 5 до 8 см. Это же расстояние соблюдается и для жарки шашлыков. Размер стандартной решетки — 18х28 см. Высота стенок коробки для углей составит 15-20 см. Сама же жаровня должна размещаться на высоте около 1 м от уровня грунта.

Простой металлический мангал очень просто изготовить по чертежу:

Чертежи для кирпичной конструкции отличаются разнообразием, их можно найти на строительных сайтах. Для новичков предлагается следующий вариант:

Что необходимо для сооружения

Для возведения стационарной дачной конструкции понадобится:

  • цементный раствор;
  • арматурные прутки;
  • огнеупорный красный кирпич;
  • уголки из металла;
  • решетчатая конструкция;
  • стальной лист;
  • отделочный материал.

В комплект инструментов войдут: лопата, кельма, резервуар для цемента, строительный уровень.

Если предполагается сварка, а не связка арматурных прутков, нужно сварочное устройство.

Огнеупорный клинкер нужен лишь для тела мангала, фундамент можно выложить из обычной бутовки или сделать стандартное бетонное основание. Чтобы увеличить срок службы изделия, в топочную камеру устанавливают коробку из стали. Ее можно приобрести или сделать из металлических листов самостоятельно.

Количество требующихся материалов

Оно зависит от конфигурации устройства и его размеров. Чтобы точно рассчитать количество материалов, перед возведением мангала создают проект с чертежом и по нему уже высчитывают вероятные расходы.

Для простого кирпичного мангала средних размеров нужно:

  • 400 огнеупорных кирпичей;
  • мешок цемента;
  • 22 ведра глины;
  • 70 ведер песка;
  • четыре уголка со стороной 4 см и длиной 90 см;
  • два уголка со сторонами 3 и 4 см аналогичной длины;
  • две решетки 20х30 см.

Также потребуется медное устройство для вытяжки с посадкой 52х52 см и две задвижки 20х30 см из металла.

Кладочный раствор

Состав состоит из цемента, песка и глины в пропорции 1:3:1. Удобнее всего использовать бетоносмеситель. Если его нет, а конструкция невелика или возводится постепенно, применяют специальные насадки на дрель.

Если есть возможность, для создания самого тела мангала лучше использовать специализированные покупные смеси. В них добавляют пластификаторы для эластичности и вещества, придающие составу высокую огнестойкость.

Какой должна быть коробка?

Стандартная металлическая коробка имеет форму прямоугольника. Ее размеры могут быть разными, главное, чтобы сохранялись основные пропорции. Но ширина не должна быть больше метра, иначе будет неудобно перемещаться с готовыми шашлыками. Прорези для шампуров должны быть вертикальными и сделанными так, чтобы мясные кусочки можно было разворачивать на 90 градусов.

Если мангал создается из камня или кирпича, то самым простым вариантом будет возведение на фундаменте прямоугольника из этих материалов.

В кирпичных стенках создают упоры для шампуров и металлической решетки так, чтобы сохранялись стандартные пропорции.

Обычно после создания такой коробки владельцы начинают пристраивать к ней дополнительные элементы. Если делать это неправильно, конструкция способна перекоситься или перестать функционировать. Желательно устанавливать уже полноценный мангал по ранее созданному проекту.

Строительство мангала

Начинают возведение конструкции с создания основы – кирпичной либо бетонной. Последний вариант проще. Делают разметку фундамента с помощью колышков и шнура, затем выкапывают котлован примерно 35 см глубиной. Устанавливают дощатую опалубку и засыпают гравийно-песчаную подушку толщиной 20 см. Сверху кладут гидроизоляционный материал и заливают цементный раствор.

Между слоями заливки дважды устанавливают арматурную сетку для прочности основания.

Далее кирпичный мангал возводится согласно следующей инструкции:

  • Поверх бетонной основы укладывайте кирпичный слой стандартной кладкой. Под него также желательно уложить слой гидроизоляции, чтобы кирпич не впитывал влагу с поверхности.

  • Работать начинайте с углов: каждый нечетный ряд стартует с целого клинкера, каждый четный – с половины. Так получится «шахматная» кладка.

  • В шестом и десятом ряду обустройте выступы, уложив кирпичи боком, – разверните их поперек к основной плоскости боковых стен. Либо вмуруйте уголки для крепления съемных колосников. Если предусмотрена решетка, создайте выступы не только по бокам, но и на задней стене. Чтобы толщина устройства была равномерной, кирпичи устанавливаются в два ряда.

  • Начиная с седьмого ряда, кирпичные стенки возводите так, чтобы в центре оставалось место для топки. По бокам образуются своего рода полочки для продуктов. Можно упростить конструкцию и камеру сделать с одной стороны, а столик – с другой.

Если жаровня будет накрываться крышкой, в процессе кладки необходимо оставить небольшой поддувной проем. С его помощью проще выгребать остатки золы. Также при строительстве можно соорудить отдельную стену под дровник.

Швы между кирпичами должны быть одинаковыми и не превышать 2,5 мм.

Ровность укладки материала по горизонтали и вертикали проверяют уровнем и отвесом.

Заключительный этап

Вышеописанный процесс предполагает возведение самого простого мангала из кирпича, внутрь которого устанавливают решетки и жаропрочные камеры для жарки шашлыков и гриль-блюд. Но при желании можно создать конструкцию в виде печи-барбекю. В этом случае выкладывается пьедестал, создается печное отверстие. Оно должно быть в ширину примерно шесть кирпичей, а в глубину — около трех.

Когда вы доберетесь до сооружения дымохода, кирпичные ряды кладите с сужением на 3,5 см по боковым сторонам и 1,7 см по передней стенке. Задняя выполняется строго вертикально. Сверху последнего ряда установите медный колпак. Длина вытяжной трубы зависит от высоты крыши.

Когда мангал или печь-барбекю из кирпича будет готова, дайте сооружению высохнуть неделю.

Только после этого выполняют первый «запуск».

Отделка мангала

Если сооружение располагается под навесом, отделка может быть любой — от керамической плитки до штукатурки. Последний вариант самый экономичный. После оштукатуривания изделие нужно побелить или покрасить.

Для открытой печи выбирают следующие виды отделки:

  • керамической плиткой;
  • отделочным клинкером;
  • натуральным либо искусственным камнем;
  • изразцами.

Последний тип отделки – самый красивый, но и наиболее сложный.

Его проводят одновременно с возведением конструкции. Изразцы при этом располагают так, чтобы они не находились в прямом контакте со стенкой и не растрескивались при нагревании. Сделать это непросто, лучше доверить работу профессионалам.

Отделать сооружение другими материалами проще. Их сажают на специальный клеевой раствор после завершения строительства.

Если нет отдельного навеса, открытый мангал стоит оборудовать индивидуальной крышей. Она защитит от осадков и искр пламени. Желательно выполнять ее из металла или других негорючих стройматериалов – в целях пожарной безопасности. Хорошо, если стилевое решение совпадает с кровлей дома, забором или иными постройками, чтобы не нарушить ландшафтный дизайн.

Для мангалов каминного или печного типа дополнительная кровля не обязательна, но возможна.

При выборе конструкции нужно учитывать обустройство дымохода.

Советы по эксплуатации

Для приготовления блюд на мангале используют как готовые угли, так и дрова. В последнем случае не следует делать полную закладку. Вначале должно сгореть несколько бревнышек. Когда огонь станет сильным, постепенно докладываются остальные.

Удобно использовать готовые угли с пропиткой составом для розжига. Это ускоряет процесс приготовления. Но средство может дать неприятный запах, которым пропитается мясо и овощи. То же самое касается жидких составов для розжига. Кроме того, они оседают на стенки жаровни, и налет трудно удалить.

Ускорить разжигание дров без побочных эффектов можно с помощью таблеток сухого спирта. Их размещают на дне и поджигают, а огонь охватывает окружающие бревнышки.

После использования мангала требуется:

  • убрать оставшиеся угли и золу;
  • очистить стенки устройства и решетку от остатков жира и нагара;
  • накрыть жаровню крышкой.

Нельзя оставлять устройство без присмотра во время горения, сжигать в нем мусор и ставить поблизости легковоспламеняющиеся предметы.
Интересный вариант мангала показан на видео

Покупка готового решения

Необязательно возводить стационарный мангал самостоятельно. В продаже имеются готовые изделия из металла (простые и кованые) и даже печи из огнеупорного бетона. К каждой предлагаемой модели есть инструкция по установке и эксплуатации. Она поможет выбрать подходящий вариант. А под заказ можно получить любую конструкцию — здесь все зависит только от фантазии будущего владельца и его финансов.

Обзор моделей

Цены на мангалы стационарного типа разнятся в зависимости от характеристик, материала изготовления и дополнительных приспособлений. Рассмотрим несколько популярных вариантов, которые имеют положительные отзывы в Сети:

Название Габариты (мм) Вес (кг) Материал Наличие кровли Дополнительные приспособления Цена (руб.)
Мангал-барбекю МБ-3 2000х1420х480 75 Стальной лист 3 мм с термостойким покрытием Есть Несъемные столешницы 18500
Мангал стационарный «ТЕРМОС-9» 690×380×130, от земли – 60 см. 12,5 Стальной лист 2 мм с термостойким покрытием Нет Задвижки для поддува, съемные ножки, планки для шампуров 9500
Стационарное садовое барбекю LK «АФИНА» 660х1030х2140 365 Жаропрочный бетон Нет Система регулировки высоты решетки, полки для хранения приспособлений 20650
Мангал для дачи профессиональный 9 Lite BiGarden 1340х430х2190 79 Стальной лист 3 мм с термостойким покрытием Есть Полка для хранения аксессуаров и продуктов 12500
Мангал кованый «Классика» 780х380х1020 32 Стальной лист 2 мм с термостойким покрытием и патинированием Нет Совок, кочерга 8130
Гриль-барбекю «Пикник» 2450х1500х900 670 Жаропрочный бетон Нет Корзина для розжига дров с чугунным экраном, каминный набор (щипцы, кочерга, совок, мягкая щетка), держатель для шампуров, решетка-гриль 52900

Приобрести подобные изделия можно как в интернет-магазинах, так и в торговых точках, где предлагают изделия для дома и сада.

Также можно заказать подходящий мангал с необходимыми функциями или дополнительные приспособления к уже готовому изделию.

Возведение или установка купленного стационарного мангала позволит не только наслаждаться вкусными и полезными блюдами круглый год, но и улучшит внешний вид приусадебного участка.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
