Печь из кирпича для дома: ориентиры выбора оптимального типа + примеры порядовок для самостоятельных мастеров

Очаг – сердце зданий, не подключенных к централизованным сетям. Он генерирует необходимое для жизни тепло и дарит энергию для приготовления пищи. От его производительности и эффективности зависит и микроклимат в постройке, и непосредственно сроки ее службы, а это весьма важные факторы эксплуатации агрегата, согласны?

В представленной нами статье подробно изложено, как грамотно соорудить печь из кирпича для дома. Приведены схемы строительства домашнего очага, досконально разобраны технологические нюансы. Мы предлагаем тщательно подобранную, скрупулезно проверенную, подтвержденную практикой информацию по выбору и устройству кирпичных печек.

Начинающим печникам и владельцам загородной собственности, желающим проконтролировать работу наемных мастеров, помогут предложенные нами сведения, опирающиеся на строительные требования. Отличным подспорьем в освоении материала станут фотоизображения и видео-руководства.

Подбор конструкции кирпичной печи

В конструктивном изобилии кирпичных печей непросто разобраться. Однако собственникам загородной недвижимости, желающим обустроить дом агрегатом из кирпича, этот трудный вопрос следует изучить. Лучше заранее определить оптимальный по назначению и устройству вариант, чем перестраивать и модернизировать.

Деление кирпичных печек на виды производится по следующим аспектам:

• Назначение.
• Тип движения газов.
• Производительность.
• Периодичность топки.
• Геометрические данные.

В идеале безукоризненная лично для вас печь подбирается по двум-трем самым важным критериям. Разберем, что стоит отнести к значимым на ваш взгляд аспектам, что станет основой выбора оптимального кирпичного агрегата.

Галерея изображений Фото изТрадиционная русская печкаТип используемого твердого топливаСтроительство печки своими рукамиОтопительная печь большой теплоемкости

Классификация печек по назначению

По назначению печки из кирпича для частных домохозяйств подразделяются на три группы:

• Отопительные. Кирпичные сооружения, выполняющие единственную обязанность – поставку тепла в обслуживаемые помещения. Обогреваемых комнат может быть не более трех. Причем стенки печки должны по возможности служить частью межкомнатных перегородок.
• Отопительно-варочные. Печки, оснащенные и теплогенерирующей поверхностью, и варочной панелью. К этой категории относят также кирпичные плиты, оборудованные только варочной чугунной панелью.
• Специального назначения. Это агрегаты, предназначенные для решения узкоспециализированных задач: выпекания хлеба, подготовки бани к приему процедур, сушки белья или отделки в помещении. В эту группу входят печи для гаражей, теплиц, мастерских.

Типичными представительницами первой группы являются голландки, тонкостенные печки, сооружаемые в каркасах, изразцовые и марковские конструкции. Характерными для второй группы признаны русские печки, шведки с водяным контуром и без него, а также кухонные очаги.

Галерея изображений Фото из

Вариант комбинированной печиСложенные из кирпича варочные плитыКаминная кирпичная печкаШведские универсальные печиМногофункциональная печь с лежанкойКирпичный камин с пристроенным топчаномКирпичная печка-каменка для баниПечки для водяного отопления

В третьей группе изобилие вариаций. Однако если учитывать сооружения, выполненные из кирпича, то в основном преобладают банные печки. Хотя и они могут быть металлическими, но с кирпичной футеровкой – облицовкой топливника тугоплавким кирпичом.

Кирпичные печи строят из материала, обладающего высокой теплоемкостью и сравнительно малой теплопроводностью. Проще говоря, отопительные, варочные и банные печи из кирпича нагреваются медленнее, чем металлические, но и тепло сохраняют гораздо дольше.

Низкая теплопроводность кирпича хороша еще и тем, что, несмотря на высокую температуру внутри топки, достигающую 500-700º, внешняя поверхность кирпичного сооружения нагревается лишь до 95-100º. Это превосходное свойство отвечает как санитарно-гигиеническим требованиям, так и запросам безопасности.

Галерея изображений Фото изПолнотелый первосортный красный кирпичКирпич с рельефной лицевой сторонойОгнеупорный тугоплавкий кирпичФасонные клинкерные элементы

Деление на виды по движению газов

Приоритетные качества материала веско дополняют конструктивные особенности печей. Для повышения теплоемкости в них предусмотрены дымовые каналы и камеры, по которым некоторое время циркулирует дым, прежде чем покинет печь через дымоход и выйдет в атмосферу.

Движение газов по дымовым каналам — дымооборотам утрированно опишем следующим образом:

• Дымовые газы высокой температуры, устремляясь из топки вверх, встречают на своем пути перекрытие печки.
• Наткнувшись на преграду, газы перетекают в вертикальные и горизонтальные каналы и курсируют по ним, отдавая тепло стенкам печи.
• Передавший тепло кирпичу дымовой газ остывает, опускается до выхода в дымоход и выходит через него наружу в атмосферу.

Отметим, что в печах с горизонтально ориентированными каналами остывание газа происходит быстрее, т.к. по ним газы движутся медленнее, чем по вертикальным путям. В итоге тепло по теплоотдающему массиву распределяется неравномерно, чаще всего аккумулируется на выходе из топки.

Для увеличения теплоотдачи внутреннее пространство кирпичных печей оснащается дымооборотами — дымовыми каналами, курсируя по которым дым отдает тепло массиву агрегата

Потому в печном деле преобладают кирпичные сооружения с вертикальными дымооборотами. В них перемещение газа происходит вследствие действия естественных природных законов. Они соединяются друг с другом или с выходящим из топки каналом короткими горизонтальными перемычками.

К недостаткам сооружений с вертикальными дымооборотами относят заметную разницу в прогреве части печи, расположенной над смежным с топкой каналом, и каналом, совмещенным с дымоходом. В агрегатах с горизонтальными оборотами лучше прогревается низ печки, вверху они холоднее, что лучше по санитарным нормам.

Если решаете, как и какую кирпичную печь лучше построить в доме, нужно учесть, что дым в идеале движется по вертикалям по восходящему или нисходящему направлению в зависимости от конструкции. Только под давлением скопившихся над или под перекрытием газов он перетекает в следующий оборот.

Наличие в конструкции каналов слишком большой протяженности, даже если по площади преобладают вертикально ориентированные пути, тоже не самый лучший вариант. В результате слишком продолжительной циркуляции газ слишком сильно остывает, что так же, как в случае с горизонтальными оборотами, грозит неравномерным прогревом.

Расположение вертикальных и горизонтальных каналов зависит от того, с какой скоростью должен двигаться газ в пределах определенной части печи. В горизонтальных каналах дым застаивается, в вертикальных движется за счет гравитационных сил

Недостатки неравномерного распределения в некоторой степени устранены в колпаковых печах. В этой группе печных конструкций традиционные раздельные каналы объединены в одну камеру – колпак, расположенный над топкой.

Газ, вытекая из топки в колпак через узкое отверстие, ударяется о верхнее перекрытие печки. Растекаясь от удара в разные стороны, он опускается вниз, откуда вытягивается в дымоход под действием естественной тяги. Схема с колпаком позволяет равномерно распределить тепло, но и у этой группы есть недостатки – верхняя часть нагревается сильнее нижней.

По теплоемкости колпаковые конструкции опережают печки с оборотами. Потому первые выбирают для обустройства больших по площади домов, вторые для дач и небольших построек, для обогрева которых не нужен излишне производительный агрегат.

В колпаковых печках дымовые газы движутся не по системе каналов, а в пределах камер, благодаря чему выравнивается теплоотдача по всей площади печного массива

Производительность кирпичного сооружения

Печка обязана покрывать теплопотери обрабатываемых помещений. Поэтому мощность ее напрямую связана с теплотехническими характеристиками комнат. Их находят путем сложения потерь через стены и пол с потолком, через дверные и оконные конструкции, через вентиляционную систему.

Расчет теплопотерь даст возможность определиться с производительностью печи, которая должна быть несколько больше расчетной величины, но не более 15%. В случае, если мощность кирпичного агрегата будет больше указанного предела, следует подбирать другую конструкцию.

Чтобы облегчить процесс выбора наиболее подходящей печи из кирпича для кладки в малоэтажном доме, разработаны номограммы. Представленный ниже график, упрощающий расчеты для подбора печки, создан для помещений с одной наружной стеной.

Для упрощения и облегчения расчетов теплопотерь в помещениях малоэтажных домов разработаны графики. Этот показывает зависимость площади и потерь тепла в комнатах с одной наружной стеной

Пользоваться представленной номограммой предельно просто. По оси абсцисс данного графика надо отложить точку #1 — величину площади комнаты, потерями тепла которой мы сейчас занимаемся. Ее следует тянуть вверх до пересечения с наклонной линией, это точка #2.

Затем влево от точки #2 проводим горизонтальную линию до точки пересечения ее с осью ординат. Это точка #3, коэффициент наружных ограждений, обозначим его KF. Коэффициент умножаем на среднюю температуру, отмечаемую в регионе в зимние месяцы (ее находим в «Строительной климатологии»).

Для помещений с двумя наружными стенами разработана другая номограмма. Для работы с ней кроме площади комнаты потребуются сведения о высоте потолков.

В расчетах потерь тепла для помещений с двумя наружными стенами кроме площади комнаты нужно еще учесть высоту потолков

Для расчета теплотехнических характеристик печей с закрытыми поверхностями, обращенными в комнаты, применяются поправочные коэффициенты. Если закрыты одна или две боковые поверхности, полученные значения умножают на 0,75.

Периодичность топки печки

По периодичности загрузки топлива и специфике его переработки печи подразделяются на две группы:

• Периодического действия. Это печки, в которые требуется загружать дрова и проводить топку несколько раз в сутки. Ввиду того, что температура в их топливниках порой достигает 1000º, они отличаются толстыми стенками. Обычно их кладут в ¾ или в 1 кирпич.
• Непрерывного горения. Эти печи не предназначены для аккумуляции тепла, потому обладают тонкими стенками, сложенными в полкирпича или в ¼. Заложенное в характерную для них шахтную топку топливо в подобных печках тлеет около суток, порционно выделяя небольшое количество тепла.

Так как для непрерывного горения требуется регулярная поставка большого количества кислорода, то в дачном хозяйстве подобные конструкции не особо прижились. Правда они «на отлично» справляются с обогревом больших частных домов, производственных и коммерческих зданий с собственной котельной и механической приточной вентиляцией.

В малоэтажных загородных домах преимущественно устанавливают печки периодического действия. Их топят один или два раза в день, тепло они сохраняют от 12 ч до полных суток

Печки периодического горения подбирают, ориентируясь на приоритетное число процессов топки в сутки. В средних широтах топить печку следует дважды за 24 часа. Столько же в северных регионах, но топку на севере увеличивают по продолжительности. На юге нашей страны топить достаточно один раз.

Русская печь — типичный представитель комбинированного отопительно-варочного агрегата, в котором готовят пищу, пекут хлеб, сушат вещи и обогревают помещения

Геометрические параметры агрегата

В плане большинство варочных очагов и отопительно-варочных печек напоминает прямоугольник. Причем варочные плиты в основном прямоугольные, а комбинированные сооружения квадратные или прямоугольные.

В русских вариантах конструкции обычно дополнены пристроенными кирпичными лежанками, спальными местами на верхнем перекрытии печи. К печкам пристраивают не только лежки, но и приступки, и печуры для сушки вещей, заготовки грибов впрок и подобных целей.

Галерея изображений Фото изПрямоугольная в сечении кирпичная печьБольшая печь в центре комнатыКомплексный отопительно-варочный агрегатПрямоугольная печка с высокой лежанкойКомпактное варочное сооружениеКирпичная голландка в металлическом футляреУгловая кирпичная печь с каминомДвухэтажные печи в загородных домах

Обогревательные печки бывают прямоугольными, квадратными и даже круглыми, так называемыми ирландскими. Круглые разновидности сооружаются в металлическом каркасе, благодаря которому становиться возможной кладка в ¼ кирпича. При этом обеспечивается прочность и увеличивается теплоотдача.

К толстостенным моделям относятся русские печи и отопительные агрегаты, сложенные с толщиной стенки от половины до целого кирпича. Все конструкции, сооружаемые с толщиной стенки до ½ кирпича, принадлежат классу тонкостенных.

Пример сооружения круглой голландки с установкой кирпича на короткое ребро для устройства стенок в металлическом футляре. Не самый простой, но интересный вариант

Если думаете, как с наименьшими затратами сложить эффективную кирпичную печь в доме, предназначенном для постоянного проживания, то лучше предпочесть прямоугольную или квадратную отопительно-варочную конструкцию. Вполне допустимо сооружение варочного очага и отопительной голландки.

Для дачи вполне подойдет миниатюрная квадратная или круглая тонкостенная печка, если не предполагается приготовление пищи. Среди комбинированных вариантов оптимальной будет одна из небольших разновидностей русской или шведской печи.

Галерея изображений Фото изКладка основания круглой печи в футляреУстановка колосниковой решеткиСооружение топливника шамотным кирпичомКруглые отопительные печи в готовом виде

Три варианта кладки печки с порядовками

Сооружение печки из кирпича – дело довольно дорогостоящее. Самый скромный вариант для небольшой дачки в среднем может обойтись в 150 тыс. руб. Потому есть немало желающих построить несложную печь в частном доме без печников, то есть своими руками. В осуществлении этой задумки мы рады помочь самостоятельным мастерам.

Сразу оговоримся, что в предложенных к рассмотрению порядовках разбирается только процедура строительства печного массива – основной части сооружения с функциональными камерами и каналами.

Мы не рассматриваем сооружение фундамента, так как основные его постулаты приведены в другой статье на нашем сайте. Не разбираем кладку дымохода в пределах чердака или мансарды и над кровлей. Не предлагаем проекты и порядовки сложных двухэтажных отопительных конструкций, а представляем наиболее простые схемы.

Вариант #1: русская печка с высокой лежанкой

Эту универсальную печную конструкцию сооружают в средних и северных широтах нашей страны. Топить ее можно один/два раза в зависимости от погодных условий. Если топливо загружают только раз за сутки, то теплоотдача агрегата будет 2100 ккал/час. При проведении двух топок эффективность возрастет до 3000 ккал/час.

Один из самых простых вариантов кирпичной печи оснащается минимумом приборов. Нужна будет только заслонка и дымовая задвижка

При выполнении единственной в сутки топки боковая и задняя поверхности массива выделяют в сумме 1200 ккал/час, перекрытие будет излучать 500 ккал/час, а лицевая стенка 400 ккал/час. Две топки повысят указанные показатели до 1750, 700 и 550 ккал/час соответственно.

Как в большинстве русских печей под шестком, внешним краем пода, на который выставляется посуда с едой перед отправкой в устье или перед извлечением, имеется выемка. Называется она подпечье, предназначается для хранения приспособлений для ухода за сооружением.

Производительность позволяет безукоризненно обрабатывать площадь до 30 м². Особенность описываемой конструкции заключается в наличии сводчатых перекрытий над технологическими отверстиями. Если есть сомнения в том, что они будут исполнены идеально, можно сложить их без сводов, просто прямоугольниками.

На сооруженный отдельно от основания дома фундамент печки перед возведением массива укладывается гидроизоляционный слой. В процессе строительства часть массива засыпается песком с гравием, битым стеклом и кирпичом для увеличения теплоотдачи

Стартовый 1-ый ряд выкладывают сплошным, для его сооружения вообще рекомендовано использовать цементный или известковый раствор. Следующие три ряда с 2-го по 4ый строят в виде колодца, но с отверстием для подпечья, расположенного с лицевой стороны. В каждом ряду кирпич кладут с перевязкой, т.е. с разбежкой швов.

В 5-ом ряду начинается закладка свода, который ставят на устроенную из доски или обрезков фанеры фигурную опалубку. Для опоры элементов у кирпичей стесывают пятки. Затем два ряда 6 и 7 кладут с перевязкой, одновременно с тем возводят свод. Во время сооружения 8-го ряда свод замыкают.

Строительство печи в рядах 8, 9, 10 выполняют в один кирпич. В 11-ом ряду холодную печурку перекрывают. Поверх засыпают песок так, чтобы образовался уклон к задней стенке печки.

В 12-ом ряду производится устройство пода – сплошной кирпичной поверхности. Кладут его прямо на отсыпанный песок. Так как эта часть печи будет контактировать с прямым огнем, то в строительстве лучше использовать тугоплавкий кирпич. Если под не выходит безукоризненно ровным, то его выравнивают путем подсыпки песка сверху и шлифовки поверхности.

С 13-го по 16-ый ряд закладывается горнило. Сооружение производится в ¾ кирпича. Элементы укладываются с перевязкой, но раствор не используется. Кирпич стесывают на 45º, чтобы появилась возможность устроить замки.

В 17-ом ряду закладывается очередной свод, формируются устье и задняя стенка печки. В итоге заодно устраивается основа для сооружения варочной камеры. Ее возводят поставленным на ребро кирпичом. Пяты стесывают.

В 18-ом ряду приступают к возведению стенок печки. Пространство между варочной камерой и отопительной частью заполняют песком с битым кирпичом. В 19-ом снова выполняют сводчатый проем, этот располагается над шестком, а за ним устроено устье печки.

Процесс кладки представленной к рассмотрению печки схематично представлен порядовками, которым нужно следовать для получения безупречного результата

В 20-ом ряду кладка производится так, чтобы выровнялись стенки, а отверстие над шестком уменьшилось. С этого ряда начинается возведение перетрубья. В 21-ом ряду сооружение производится так же как в 19-ом.

Свод закрывается в 22-ом ряду. Справа от перетрубья устраивают основание камеры, предназначенной для сбора сажи. С этой же стороны стесываются кирпичи для устройства вьюшки, перекрывающей дымоход для сохранения тепла в морозное время.

С 22-го по 32-ой ряд строят перетрубье, устанавливают задвижки вьюшки, сооружают дымоходный канал сечением 26×26 см.

Затем производится сооружение дымовой трубы и устанавливается дополнительная заслонка. Рамку для заслонки делают из металлического уголка или полосы толщиной 3 мм.

Вариант #2: усовершенствованная печка «Теплушка»

Для того чтобы избавиться от основного недостатка кирпичных печей – неравномерного прогрева, стандартные конструкции модернизируют. Таким примером послужит печка под названием «Теплушка», в которой часть дымовых газов из варочной камеры отводится сразу в дымоход, а большая часть курсирует по дымооборотам, чтобы вырабатывать тепло для комнат.

При довольно небольших размерах печка Теплушка отличается увеличенной производительностью. За счет внесения изменений в конструкцию теплоотдача увеличена в 2,5 раза

Это сооружение принадлежит классу колпаковых. Конструктивно она представляет собой один крупногабаритный колпак, который под делит на две камеры: варочную, расположенную вверху, и отопительную, устроенную внизу. Для фиксации пода внутри фактически полой конструкции устанавливается несколько столбиков.

Друг с другом камеры соединяются посредством четырех отверстий, устроенных по бокам пода. Через них дымовые газы из топки направляются в варочный отсек, затем перенаправляются вниз в зону отопления, а оттуда выводятся в атмосферу. Высота дымоходной трубы должна быть не менее 5 м, причем считают ее от низа топливника.

Благодаря нестандартной конструкции производительность печки повышена примерно в 2,5 раза. Прогревается она быстрее и охотней передает тепло в помещения, значит, для получения и поддержания нужной температуры потребуется меньше дров. А вот на сооружение уйдет столько же кирпича, связующего и изоляционного материала, сколько надо на возведение русской печи.

В ходе двух топок печка вырабатывает 3200 ккал/час. Агрегат подходит для обслуживания площади в 35 м².

К представленным чертежам конструкции печи теплушка приложен точный подсчет расхода материала, который потребуется в сооружении агрегата

Дымовая труба смещена вбок от топливника. Внизу дымового канала есть два отверстия, через которые остывший дым выводится за пределы дома. Предусмотрена задвижка, позволяющая выводить газы из варочной камеры в летнее время, не задействуя в работе отопительную часть.

Приготовление блюд в такой печке проводится при закрытой заслонке, за процессом следят через устроенный в ней глазок.

Не будем останавливаться на разборе порядовок, схемы подробно демонстрируют кладку. Только заметим, что в 21-ом ряду перекрытие засыпают песком и колотым кирпичом, чтобы увеличить теплоотдачу сооружения.

Соорудить печь Теплушка можно в чисто отопительном варианте или в варочно-отопительном. Кладка для этих конструкций в рядах с 19 по 35 различается

Вариант #3: простая печь со щитком

Приверженцев несложных отопительно-варочных агрегатов хотим порадовать предельно простой конструкцией. Эта печка рассчитана на обогрев небольшой площади в 15-20 м².

При использовании угля в работе печки топливник необязательно выкладывать шамотным тугоплавким кирпичом. Допустимо использовать полнотелый красный

Принцип работы этой печки тоже предельно прост. Газы из топки поступают в варочную камеру. Оттуда они перетекают в бок, далее перемещаются в сооруженные в задней стенке дымообороты.

Подробно ознакомиться с устройством кирпичной отопительно-варочной печки ознакомят разрезы. Для отопительных целей в конструкции предусмотрено 3 равных по размерам дымооборотных канала

Для того чтобы лучше прогревался низ печки, устроен горизонтальный канал, в пределах которого дым надолго задерживается.

Прогрев низ кирпичного сооружения, дым под давлением следующей порции переходит в три расположенных выше вертикальных канала, из которых дальше вылетает в атмосферу.

В строительстве печки для небольшого загородного дома или дачи помогут порядовки, разработанные в помощь самостоятельным мастерам

Как сложить простую печь из кирпича своими руками: примеры с пошаговыми схемами

Комфорт дачного домика, построенного вдали от сетей газоснабжения немыслим без печки. В холодное время года она дарит нам приятное тепло, избавляя воздух от сырости.

Рынок сегодня предлагает покупателям всевозможные конструкции металлических «буржуек». Несмотря на это многие дачники отдают предпочтение классическому варианту – отопительной печи, сложенной из кирпича. Ее преимущества очевидны: за счет большого веса она накапливает много тепла и долго отдает его, хорошо прогревая помещение.

Срок службы кирпичной конструкции существенно превышает ресурс металлической. Минимальные затраты на материалы и простота обустройства привлекают к простой печи для дачи внимание домашних умельцев.

Испытать себя в роли печника вам поможет наша статья. В ней мы рассмотрим несколько вариантов простых дровяных печей и дадим практические рекомендации по их кладке.

Вы убедитесь в том, что в чертежах этих конструкций нет ничего сложного. Научившись читать «порядовки» — схемы раскладки кирпича, можно своими руками построить полноценное теплогенерирующее устройство.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

• Простую прямоточную;
• С варочной плитой;
• Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

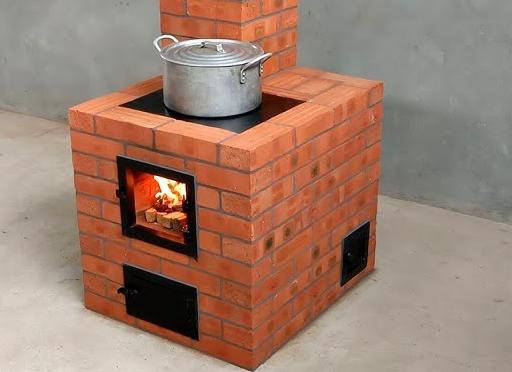

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Совет мастера: каждый новый ярус кирпича раскладывайте без раствора (насухо). Выполнив подгонку кирпичей по размеру, можно начинать кладку.

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины. Это важное условие для обеспечения хорошей тяги.

Полезный совет! Ориентируясь на чертежи порядовок, не забывайте смотреть на два разреза печки. Они помогут вам лучше представить ее конструкцию и не ошибиться при раскладке кирпича.

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

Самодельный шаблон для кладки углов

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.
