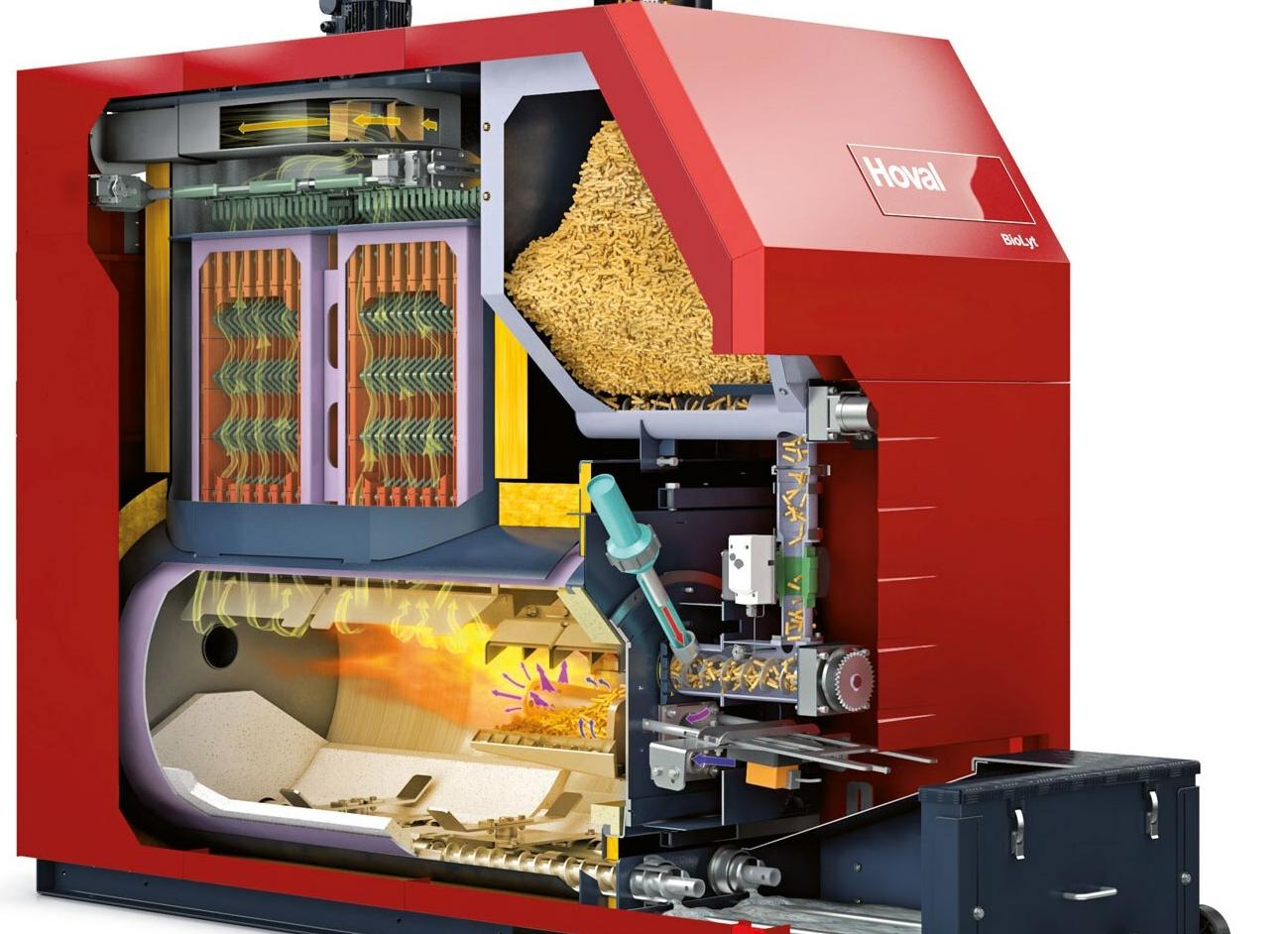

Пеллетные котлы

Проектирование и подбор помещения

Основным важным моментом в процессе установки устройства считается качественное и профессиональное составление проекта. Грамотно спроектированная обвязка системы отопления обеспечит жильё стабильным отоплением и комфортной для жизни средой.

Однако, перед тем, как составлять схему обвязки пеллетного котла, необходимо определиться с подключаемым дополнительным оборудованием. Надежность будущей системы напрямую зависит от качества установленных устройств, поэтому не стоит смотреть в сторону дешевых аналогов. Речь идет о циркуляционном насосе, воздушных клапанах, коллекторе и пр. Радиаторы стоит покупать металлические, либо биметаллические. Сами трубы, согласно требований норм пожарной безопасности, должны быть также металлические. Использование полипропиленовых труб небезопасно и непрактично ввиду недолговечности при значительных температурах.

Также проект обвязки котла зависит от того, какая планируется циркуляция теплоносителя, естественная либо принудительная.

Естественная циркуляция обеспечивается законами физики. Плотность холодной воды больше, чем горячей, в связи с чем возникает разница в гидростатическом давлении. Холодная вода, стекая к теплообменнику, выталкивает горячую вверх.

Плюсом такого выбора является более низкая стоимость установки и отсутствие насоса, однако применение возможно только в одноконтурной системе. Подходит она только для небольших домохозяйств.

В контуре с принудительной циркуляцией обязательно присутствует циркуляционный насос, благодаря которому, в отличие от естественной циркуляции, принудительная позволяет отапливать помещения любых площадей.

Рассмотрим более подробно этапы подготовки помещения, установки и обвязки пеллетного котла:

  • площадь выбранного помещения должна быть значительно больше, чем для традиционного котла отопления в связи с тем, что внешний пеллетный бункер по размерам может превышать размеры самого котла, также может быть предусмотрен и коллектор;
  • высота потолка в котельной должна быть не менее 2,5 м;
  • ширина прохода между стеной и котлом – не менее 1 м;
  • устанавливать котел нужно в отдельном помещении либо пристройке;
  • пол нужно делать бетонным, либо из металлических листов;
  • температура в помещении – желательно более десяти градусов, воздух сухой;
  • система приточной вентиляции должна соответствовать мощности обогревательного устройства.

Автоматический пеллетный котел Kedel Blackstar. Как видно на фото, пеллетный бункер расположен в отдельном помещении

Обвязка пеллетного котла

При наличии определенного опыта выполнить установку котла можно самостоятельно. В этом случае следует строго соблюдать рекомендации, описанные в инструкции к агрегату. Внесем некоторую ясность, обвязка котла – это подключение котла к системе отопления и установка доп. оборудования.

Этапы установки и подключения:
– непосредственная установка самого котла
— подключение горелки (в случае комбинированного котла)
— установка топливного бункера (специальная емкость для хранения твердого топлива – пеллет);
— подключение шнекового транспортера (устройство подачи пеллет)
— установка коллектора (если есть по проекту)
— соединение котла с подающим и обратным контурами;
— установка насоса и термоголовки;
— установка расширительного бака и запорной арматуры;
— установка дымохода и искрогасителя на дымоход;
— установка датчиков температуры, давления и предохранительного клапана
— заполнение контуров теплоносителем
— подключение автоматики

Остановимся более подробно на дымоходе. Эффективная работа зависит от хорошей тяги. Дымоход для котла будет обеспечивать хорошую тягу при любых погодных условиях только в случае правильного монтажа. Заметим, что его диаметр должен соответствовать размеру выходной трубы. В дымоотводном канале следует установить компрессор. Для дымоходов используются трубы из металла, их необходимо утеплить и устроить лючки для прочистки. Между кровлей и дымоотводом должно быть расстояние более 13 см. Не забывайте, что для пеллетных котлов нежелательна как очень большая тяга, так и незначительная. Чтобы устранить подобную проблему, нужна шиберная заслонка либо стабилизатор тяги.

Перед первым подключением пеллетного котла обязательно еще раз тщательно проверить правильность установки обогревательного устройства, обвязки, дымохода и распределительной системы.

Необходимо провести:
— калибровку периодичности работы шнека в момент автоматической подачей топлива (гранул);
— регулировку работы системы контроля, и насосов, если они управляются горелкой или котлом;
— установку режима температуры.

Распространенные ошибки

Во время монтажа отопительной системы нередко допускаются ошибки, среди которых:

  • Отсутствие контроля температуры обратной воды (эта ошибка приводит к тому, что в котле будет появляться конденсат, нагар и деготь). В качестве решения проблемы есть несколько вариантов, необходим монтаж:
    — рециркуляции обратной воды;
    — трехходового клапана;
    — гидрострелки.
  • Повреждение герметичности дымоотвода, бункера и котла, уменьшающие КПД устройства.
  • Отсутствие теплоизоляции основания (при разнице температур может образовываться конденсат).
  • Первый запуск очень важен и должен производится специалистом (контроллеры не настроены, это необходимо делать на месте, принимая во внимание мощность горелки и режим работы, тягу дымохода). Поэтому к пуско-наладочным работам необходимо относится серьезно.
  • Несоответствие размеров котельной рекомендациям производителя. Нередко бывает ситуация, когда пеллетный котел, оборудованный в небольшом помещении, на определенном этапе эксплуатации вдруг нуждается в чистке. А этот процесс подразумевает извлечение шнека, который, ввиду своей длины, упирается в стенку помещения.
  • Отсутствие приточной вентиляции

Некоторые технические особенности монтажа пеллетного котла:

— Следует смонтировать регулятор температуры обратного направления. Вы избавитесь от возникновения конденсата, уменьшите образование нагара, и увеличите КПД.
— Дымоход, котел, бункер и емкость камеры сгорания должны быть герметичны.

При перебоях в электросети стоит предусмотреть источник бесперебойного снабжения.

Заметим, что установка котлов такого типа является сложной и ответственной работой. Монтаж котельных на гранульном оборудовании нужно доверять специалистам и фирмам, которые имеют соответствующие лицензии. От правильности выполненных работ зависит качество обогрева помещения и размер сэкономленных средств, которые будут потрачены на последующую эксплуатацию системы.

>Газ или пеллеты?

Пеллетный котел или газгольдер сравнение

Если Вы задумались чем и как отапливать свой загородный дом зимой, то данная статья для Вас. Мы максимально просто расскажем о плюсах и минусах как автономной газификации, так и твердотопливного котла. Цель данной статьи — не убедить Вас выбрать тот или иной вариант и очернить второй, а дать пищу для размышления и рассказать о вероятных «подводных камнях» того или иного варианта отопления.

Сравнительно недавно на рынке появился новый вид топлива для домашнего отопления – пеллеты. Насколько это рентабельно и удобно? В предлагаемом обзоре приведено сравнение с самым недорогим на сегодняшний день топливом — газом.

Автономная газификация или твердотопливный котел на пеллетах? Поехали..

➡Подключение

Газгольдер

Установка газового оборудования относится к категории работ повышенной опасности (РПО), поэтому монтаж должен выполняться профессионалами, с соблюдением строительных норм и правил (СНиП).

Плюсы:
  • быстрая установка под ключ (1-2 дня)
  • не нужны разрешения на установку автономной газификации
  • энергонезависимоть
  • все преимущества газа
  • газовые котлы автоматизированы, просты в управлении и обслуживании
  • возможность дистанционного управления котлом
  • возможность абсолютной автономной работы (газ, электроэнергия, горячая вода и т.д.)
  • невысокая стоимость отопления дома по сравнению с электрическим отоплением
  • низкая вероятность отказа системы
Минусы:
  • первоначально высокие затраты
  • обслуживание системы осуществляется только аттестованными специалистами имеющими допуск к работе с газом

Пеллеты

Это топливные гранулы или биотопливо, получаемое из торфа, древесных отходов и других отходов сельского хозяйства. Пеллетный котел — это спецоборудование, поэтому установку необходимо заказывать у компании, которая специализируется на проектировании, установке и пусконаладке.

  • пеллетное оборудование стоит дешевле газовых и электрических котлов
  • большой вес и габариты
  • складское помещения для хранения пеллетов
  • сложный монтаж и настройка
  • постоянный контроль котла
  • еженедельная чистка котла

Задать вопрос

➡Стоимость установки оборудования

Первоначальные затраты почти одинаковые. Пеллетный котел стоит 150 000- 200 000 руб. Установка системы автономной газификации стоит 200 000 руб.

➡Эксплуатация

  • не требуются заготовки и складское помещение
  • чистка и проверка оборудования — 2 раз в год
  • заправка газгольдера — 1 раз в год
  • возможность подключить газовую плиту
  • чистота в доме
  • горячее водоснабжение

Для дома 200 м2 на период отопления потребуется примерно 5 000 литров газа (+-).

В не сезон цена на газ за 1 литр примерно 14 рублей. 5 000*14=70 000 руб.

В сезон цена на газ за 1 литр примерно 16 рублей. 5 000*16=80 000 руб.

  • складское помещение для хранения пеллетов в сезон отопления
  • чистка золы 2-3 раза в месяц
  • чистка горелки – 1 РАЗ в неделю
  • в процессе эксплуатации придется в прямом смысле слова пачкать руки в саже

Для дома 200 м2 на период отопления потребуется примерно 8 тонн пеллет (+-).

Цена 1 тонны примерно 9 000 руб. 8*9 000=72 000 руб.

➡Безопасность

В производство газгольдера закладывается высокий уровень надежности. Конструктивно он абсолютно безопасен. На производстве газгольдер проходит агрессивные нагрузки под давлением 25 атм., хотя в процессе обычной эксплуатации давление не превышает 4-6 атм. Для дополнительной надежности резервуар оборудуется предохранительным клапаном сброса подачи газа, который срабатывает при 16 атм. Такое давление возможно только при нагреве газгольдера до 45-50о С, но при установке подземного газгольдера перегрев исключен.

Правильная установка и эксплуатация гарантирует безопасную работу газового резервуара до 50 лет.

Запрещается:

  1. Заправлять газгольдер более чем на 85% от общего объема
  2. Повреждать предохранительный клапан
  3. Разводить огонь в близости
  4. Проводить сварочные работы
  5. Устраивать парковку на месте
  6. Высаживать растения с мощной корневой системой

Для безопасной работы котла требуется установить и настроить следующие элементы:
воздухоотводчик, манометр, предохранительный клапан, давление газов в дымоходе, автоматические термостаты для регулировки работы котла, электромеханический датчик давления воды.

Важно помнить:

  • Запрещена эксплуатация котла детьми и лицами с ограниченными способностями без надзора.
  • Запрещена эксплуатация котла в системах с рабочей температурой более 110°C. и давлением более 3 бар.
  • Запрещено использование легковоспламеняющихся видов топлива (таких как спирт, нефть и др.) с целью ускорения воспламенения древесного топлива.
  • Запрещено хранение легковоспламеняющихся материалов вблизи котла и вблизи дверцы топки. Пепел должен храниться в закрытых резервуарах из негорючих материалов.
  • Запрещено сжигание отходов и материалов, горение которых вызывает едкий дым или создает опасность взрыва (например, пластиковые пакеты, опилки, пыль, грязь и т.д.).
  • Запрещены любые работы с котлом, включая очистку без отключения котла от электросети и его полного обесточивания.
  • Запрещено изменение защитных элементов.
  • Запрещено закрывать вентиляционные отверстия в помещении, в котором находится котел. Вентиляционные отверстия необходимы для правильного сгорания топлива и работы котла.
  • Запрещено подвергать котел неблагоприятному атмосферному воздействию. Сам котел не предусмотрен для наружного монтажа и не имеет системы защиты от замерзания.
  • Запрещено выключать котел, если наружная температура может упасть ниже НУЛЯ (опасность замерзания).
  • Необходимо следить за положением воздушной заслонки системы безопасности (подробнее см. в главе НАЧАЛО ЭКСПЛУАТАЦИИ КОТЛА)
  • Не допускайте нахождение детей без присмотра рядом с котельной установкой.
  • Во избежание риска поражения электрическим током, все работы по подключению и ремонту электрических компонентов и электрической проводки должен выполнять квалифицированный специалист.

Позвоните. Устал читать

➡Экология

Сжиженный углеводородный газ (СУГ) является не только экономически выгодным, но и экологически чистым видом топлива. Газ не имеет запаха, цвета и вкуса. Характерный запах газ приобретает с помощью специальных добавлений — одорантов. Это вещество, добавляемое в газ для придания ему характерного, главным образом предупреждающего, запаха. Само сгорание газа не сопровождается неприятным запахом, в связи с этим вред окружающей среде практически отсутствует. Нет отходов.

Пеллеты являются самым экологически чистым твердым топливом. Однако некоторые недобросовестные производители зачастую скрывают наличие неорганических материалов в составе природного сырья. В случае, если гранулы сделаны из отходов, например, мебельного производства, то пеллеты могут содержать примеси неорганических материалов, таких как клей, пропитка, краска и т.п. Так же пеллеты впитывают в себя все токсичные вещества, которые могут находиться в хранилище. В данном случае, говорить об экологической чистоте пеллет нельзя.

Выводы

Каждый вид топлива имеет ряд преимуществ и недостатков. Тем не менее каждый владелец загородного дома решает сам какой вид топлива использовать. Установка газгольдера обойдется дороже твердотопливного котла, однако в процессе эксплуатации автономная газификация будет экономичнее и удобнее использования пеллет.

Документы, регламентирующие строительство систем автономного газоснабжения в России:

СНиП 42-01-2002 Газораспределительные Системы (GAS DISTRIBUTION SYSTEMS) УДК 69+696.2(083.74) Дата введения 2003-07-01 2

СП 42-101-2003 Свод правил по проектированию и строительству «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» Дата 2003-08-07 3

СП 31-106-2002 Проектирование и строительство инженерных систем одноквартирных жилых домов (DESIGNANDCONSTRUCTIONOFUTILITYSYSTEMSFOR SINGLE — FAMILY HOUSES) Дата введения 2002-09-01

Расход топлива на 100 м²

Разберемся, как посчитать, какой расход пеллетного котла в помещении с площадью 100 квадратных метров. Мы можем рассчитать только приблизительный объем того сколько потребляет котел, так как на расход влияет большое количество параметров: площадь помещения, средняя температура на улице, длительность отопительного сезона, качество теплоизоляции дома, качество пеллетных гранул.

При расчетах будем опираться на то, что при сжигании 1 килограмма пеллет вырабатывается 5 кВт тепла, КПД котла 85%, а для обогрева 10 квадратных метров правильно построенного дома требуется 1 кВт энергии в час.

Чтобы обогреть помещение, площадью 100 кв. м. на час, требуется: 100 кв. м * 1 кВт/10 кв. м * 1 кг/5кВт* 0,85 = 1,7 кг. Чтобы посчитать расход в сутки умножим полученное значение на 24: 1,7*24 = 40,8 кг. Реальный расход в месяц будет в 30 раз больше: 40,8 кг * 30 дней = 1224 кг. Для такой площади подойдет модель твердотопливного котла Купер ОВК 10. На 200 м кв уйдет в два раза больше топлива: 1224 кг * 2 = 2448 кг.

Также средний расход пеллет можно посмотреть в технических характеристиках конкретного котла. К примеру, рассмотрим расход котлов Зота российского производства. Модель Zota Pellet мощностью 15 кВт расходует 36 килограмм в сутки, 25 кВт – 60 кг/сут., 30 кВт – 90 кг/сут., 100 кВт – 250 кг/сут. Это число показывает, сколько расходует котел при работе 10 часов в сутки и номинальной теплопроизводительности.

Качество пеллет

Внешние параметры

Отопление с помощью пеллет считается экономным, но это происходит, только если использовать качественные гранулы. Перед покупкой большой партии необходимо произвести сжигание небольшого объема в своем котле, только так возможно с большой точностью оценить их качество. Если такой возможности нет, некоторые выводы можно сделать по внешнему виду гранул.

На ощупь пеллеты должны быть гладкими с минимумом шероховатостей. Гладкая поверхность показывает, что при производстве были выдержаны все важные параметры. При правильной температуре из древесины выделяется естественное склеивающее средство лингин, которое при застывании надежно скрепляет мелкие частицы.

Твердость можно проверить, попытавшись сломать гранулу. Чем сложнее это сделать, тем лучшего качество топливо. Также легкость разрушения может означать неправильную транспортировку, при которой началось разрушение частиц.

Лучше покупать пеллеты, расфасованные в мешки. Таким образом, при транспортировке они меньше портятся. Надежнее брать гранулы диаметром 6 мм, так как они изготавливаются на иностранном оборудовании.

Пеллеты в мешках

Запаха у данного вида топлива практически не должно быть. Допускается легкий запах материала, из которого оно было изготовлено, например, древесины или семечек. Гнилой запах свидетельствует о неправильном хранении, а резкий химический – о использовании ненатуральный клеящих средств при производстве. Цвет никак не влияет на качество пеллет и зависит от исходного материала.

Еще один простой способ узнать о качестве – растворить несколько гранул в воде. Они должны полностью раствориться, иначе это означает наличие синтетических добавок. При этом не должно появиться большого количества тяжелого осадка, что свидетельствует о высокой степени зольности.

Классы качества

В Европе и СНГ принят общий стандарт маркировки ENplus, который указывает на параметры пеллет. Он регламентирует запрет на использование химических веществ при производстве и стандартный размер гранул: 40 мм в длину и 6 мм в диаметре. Содержание влаги не должно превышать 10%.

Существует три уровня качества:

  • Класс А1. Изготовляется из хвойных и лиственных пород древесины. Допустимая зольность от 0,5 % до 0,7%. В большинстве используются для бытовых котлов.
  • Класс А2. Сырьем для них являются смешанные породы древесины. Уровень зольности достигает 1%.
    Пеллеты со смешанных пород древесины — класс А2
  • Класс В. Третий класс используется в больших промышленных производствах и имеет зольность до 3%.

Также компании, которые получили данный сертификат, гарантируют высокий уровень качества транспортировки продукции. А это крайне важно, так как при неправильной перевозке пеллеты впитывают влагу и их уровень КПД намного понижается.

Преимущества и недостатки пеллетных котлов

Пеллетные котлы имеют ряд преимуществ:

  • Автоматичность. При необходимости котел оборудуется бункером для хранения пеллет. Это позволяет не тратить время на ежедневную закладку топлива. Автоматическая подача пеллет делает это сама в соответствии с заданными настройками. Электрическая панель управления позволяет выставить требуемый режим работы.
  • Высокий коэффициент полезного действия. Пеллеты того же объема, что и древесина, выделяют в два раза больше тепла. Это происходит только при условии высокого качества гранул и их правильном хранении и транспортировке.
  • Экологичность. Данные аппараты оборудованы закрытой камерой сгорания, в которую воздух поступает из атмосферы, поэтому не происходит сжигания кислорода из помещения. Пеллетные гранулы производятся без примесей химических веществ и при сгорании минимально загрязняют окружающу среду.
    Пеллеты — экологически чистый продукт
  • Небольшое количество золы. Гранулы сгорают практически полностью и оставляют намного меньше золы, чем аналогичные твердотопливные котлы.
  • Низкий уровень шума и низкое энергопотребление. Для работы электронной части достаточно всего 60 Ватт.

Недостатки пеллетного оборудования:

  • Пеллетные гранулы очень хорошо впитывают влагу, при этом сильно понижая количество вырабатываемого тепла. Поэтому они требовательны к месту хранения. Также при закупке топлива на весь сезон может понадобиться отдельное помещение, так как оно занимает много места.
  • Хоть КПД таких котлов выше, стоимость топлива выше. Поэтому единица тепла в среднем все равно выходит дороже, чем у других твердотопливных аппаратах. Также следует учитывать изначально высокую цену на систему такого оборудования.
  • В пеллетных котлах используется специфическая горелка, вы не сможете загружать в них ничего, кроме специальных гранул.
    Горелка пеллетного котла
  • Зависимость от электроэнергии. Даже если вы установите бункер и автоматическую подачу, она не будет работать при перебоях с электричеством. Чтобы обезопасить себя от перебоев в отоплении следует дополнительно купить генератор.

Дровяное или пеллетное отопление – что выгоднее

Посчитаем, выгоден ли пеллетный котел по сравнению с твердотопливными аппаратами, работающими на дровах. Для исходных данных возьмем характеристики котла Зота Пеллет 15а. В инструкции по эксплуатации указано, что при одинаковых условиях, в сутки потратится 36 кг пеллет и 64 кг дров. Как мы видим, КПП пеллетных гранул почти в два раза выше.

Но при расчете экономичности надо учесть стоимость сырья. Так, килограмм хороших пеллет в среднем стоит 15 рублей за килограмм, дров 5 рублей. В день получится 36 кг * 15 р. = 540 рублей при топке пеллетами и 64 кг * 5 р. = 320 рублей. Получается, в среднем экономнее пользоваться дровяным отоплением.
