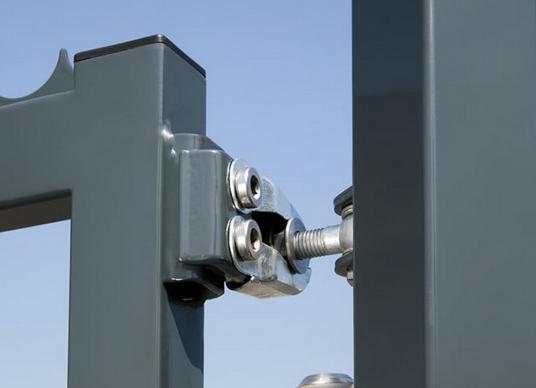

Петли для калитки

Подготовка к монтажу петель

Любые ворота крепятся на основе посредством двух петель — нижней и верхней. Если лутка или опорные столбы выставлены по уровню, то верхняя и нижняя петли должны находиться на одной вертикальной линии, проходящей через них сверху вниз. В этом случае нагрузка на них будет распределена равномерно.

По технологии работ, к петлям сначала нужно приварить пластины из толстого металла. Их еще называют платиками.

Схема приварки петель

Привариваются они на какой-то горизонтальной поверхности. Очень удобно работу осуществлять в тисках, к которым легко можно подключить нулевой провод от сварочного аппарата. Чтобы правильно приварить платики к петле, необходимо проделать это в такой последовательности:

1. 2 пластины укладываются горизонтально с обеспечением зазора между ними 2-3 мм.
2. Поверх платиков, по центру зазора, укладывается петля.
3. Производится приваривание одной из частей петли к плоскости платика.
4. 2 пластины располагаются под второй частью крепления, после чего производится сварка с другой стороны крепления.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

1. Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре первой половины шва.
5. В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

1. Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

Установка каплевидных петель

Рассмотрим вариант, как приварить каплевидные петли к стойкам и на ворота любой конструкции – из профнастила, кованным, сплошным и др. Следует учесть, что шарниры устанавливаются строго вертикально или параллельно стойкам, даже небольшой перекос приведет к затрудненному открыванию или закрыванию створок, как следствие — преждевременному разрушению опорного подшипника.

Наиболее удобным будет приварить детали на горизонтальной поверхности — перед установкой, когда все элементы можно выложить на ровной площадке. Их тщательно выравнивают, а так же центруют в одной плоскости по уровню. Выставляется необходимый зазор необходимый для открывания створок, размечается одинаковое расстояние от верха и низа по всему периметру. Навес лучше приварить на заранее размеченное место, при этом хвостик капли нижней части повернут в сторону стойки, а хвостик верхней в сторону ворот. Сваркой сначала прихватываются каплевидные навесы, затем проворачивая стойку, убеждаются в легкости вращения. Добившись положительного результата, приступают к полноценной сварке.

Установка на ворота в вертикальном положении

Установка петель в горизонтальном положении не представляет особых трудностей. Больше проблем возникает с тем, как приварить их в вертикальном положении, например на гаражные ворота. Вся сложность заключается в правильной установке створок имеющих достаточно приличный вес, поэтому необходимо три-четыре помощника, брусья, парочку подпорных крепких досок и лом.

На брусьях выставляется вертикально одна половинка, выравнивается по горизонтали и вертикали, проверяются необходимые зазоры, устанавливаются навесы, прихватываются сваркой, прихваты не менее двух сантиметров. Убрав подпорные брусья, аккуратно проверяют установленную половинку на открывание. Убедившись в плавном и легком движении, проваривают остальные швы.

Общий порядок работ

Для начала определитесь со стороной открывания створок, как правило, это наружная сторона. Давайте перечислим пошаговую инструкцию проведения работ

1. Разметьте места установки – они должны располагаться на расстоянии примерно 20-ти см от верхней и нижней части полотен. Третья дополнительная пара устанавливается ближе к верхней.
2. Хорошо зачищайте места, к которым будет проводиться сваривание. Удалите металлической щеткой пыль и ржавчину. А вообще, лучше использовать болгарку и зачищать до чистого металла. Особенно, если вы еще только учитесь сваривать. Подготовьте место для того, чтобы подключить массу, тогда контакт будет лучше.
3. Подготовьте петли. Смазывать их нужно после того, как они будут установлены на свои мета. Очистите их от жира и ржавчины и можно начинать работу.
4. Если конструкция предполагает использование дополнительных усиливающих пластин, то приварите их к навесам. Делается это ровным швом.
5. Если планируется использование металлических пластин, то на подготовительной стадии требуется провести сваривание вставок к петлям, она проводится ровным сплошным швом.

Как приварить петли к столбам

В отличие от работ с металлической дверью и ее коробкой, здесь провести работы в горизонтальном положении получается редко. Опоры уже установлены, поэтому придется потрудиться. Дело в том, что вертикальный шов вызывает сложности и у опытных рабочих. Секрет заключается в том, чтобы выбрать правильную скорость ведения электрода. Описывайте круговые движения, как бы поднимая текущий металл вверх.

Давайте учтем еще форму столба:

1. Если он круглый, то петли к нему нужно приваривать со смещением на 5 мм в сторону открывания. Данный показатель позволит максимально полно открывать ворота. Ведь форма опоры будет ограничивать этот показатель.
2. По-другому дела состоят с квадратным или прямоугольным профилем. Здесь можно не использовать никаких зазоров, так как профильная труба имеет ровную плоскость и не будет создавать препятствий при открывании.

Теперь настало время описать поэтапный ход работ, уже после того, как вы все подготовили:

1. Одну половину петли приваривают к воротам, а другую – к опоре. Нужно начать с нижней. Для начала ее нужно прихватить, проверит вертикальность с помощью уровня и поправить молотком.
2. Теперь нужно проверить верхнюю половину – расположите его строго над нижним. Для выполнения этой задачи нужно использовать отвес и уровень.
3. Теперь проводят сварку к полотнам. Важно правильно соотнести размещение на опорах с тем, как должны располагаться вторые части на полотнах.
4. Проведите очистку швов от шлака, если хотите, можете немного зачистить болгаркой, чтобы красивей смотрелись.
5. Загрунтуйте металл и окрасьте его понравившимся красочным составом.

Если подойти с практической стороны, то нередко сварщики поступают следующим образом. Сваривают между собой два полотна, затем приваривают к ним навесы. Последние лучше обжать проволокой, которая поможет сформировать одинаковый зазор между ними и опорным столбом. После этого конструкцию выравнивается по отвесу и петли можно приварить к опорам.

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Выбор петель

Основная функция петель для ворот или калиток – это удержание створки в нужном положении и гарантия ее удобного постоянного использования (открывание и закрывание). Так как данные конструкции эксплуатируются ежедневно и даже много раз за день, петли обязательно должны быть прочными и устойчивыми к механическим повреждениям.

Чтобы створки ворот или калитка служили долго и качественно, комплектующие к ним нужно подбирать со знанием дела. Петли для калитки должны обладать следующими характеристиками:

Варианты установки калиточных петель

• соответствие параметрам конструкции;
• износоустойчивость;
• устойчивость к температурным перепадам;
• устойчивость к влаге и морозам.

При покупке петель, нужно учитывать и такие параметры калитки, как вес, высота, ширина створки. Важно принимать во внимание технологию монтажа, ось поворота элемента, угол его приспособления и материал изготовления. Кроме своих прямых функций, эта часть забора является его украшением, ведь именно у входа во двор у гостей начинает формироваться мнение о владельцах дома.

Петли для калитки из дерева

Купить понравившуюся деревянную калитку можно недорого и на любом строительном рынке.

Пример оформления кованых петель для деревянной калитки

Многие поставщики занимаются изготовлением ворот или калиток на заказ. Тем, кто может похвастать наличием даже небольшого опыта в строительных работах, не составит труда сделать простую конструкцию своими руками.

При наличии калитки, остается подобрать к ней подходящие по характеристикам и размерам петли. Правильно выбранное крепление обеспечит створке идеальную «посадку» и полноценное многолетнее функционирование. Для небольшой калитки из дерева, наиболее подходящий способ фиксации петель – это монтаж дверцы на саморезы.

Монтаж петель на саморезы

По своему принципу, данный метод крепления петель похож на установку межкомнатных дверей. Однако для монтажа калитки, комплектующие должны быть именно калиточные или для ворот. При выборе этого типа фиксации, петли присоединяются к торцу калитки, обеспечивая конструкции дополнительную устойчивость, и улучшая ее внешние показатели.

Этапы монтажа калитки из дерева:

1. Используя саморезы по дереву, калиточную петлю следует прикрепить к фасаду створки в размеченных местах. Для большей надежности на 1 калитку желательно использовать не менее 3 петель.

   Крепление петель к калитке саморезами

2. Конструкцию с прикрепленными петлями необходимо положить на ровную поверхность (на землю) вместе со столбами. При этом нужно позаботиться о том, чтобы полотно изделия не повредилось. Под калитку и столбы лучше всего подложить подкладку из пиломатериалов, например, кусок фанеры или ДСП.
3. Если есть необходимость, на опорном столбе подготавливают места под петли. Для этого делаются надрезы. Такую работу удобно делать молотком и стамеской.
4. В ямы, заранее подготовленные под опоры, устанавливаются сваи с обозначенными разметкой точками крепления. Нижние концы каждого столба следует обработать антисептиком и обернуть в рубероид. Столбы должны быть закреплены по строгой вертикали, которая проверяется строительным уровнем.

   Пример установленных столбов для калитки из дерева

5. При помощи саморезов калитка крепится на укрепленные сваи.

Для опорных столбов следует делать яму глубиной не менее 120 см. На дне яме обязательно должна быть утрамбованная подушка из песка (15 см в высоту). Столбы можно забутовать или забетонировать. Такой метод их установки избавит конструкцию от усадки, чреватой переносом петель.

Калитка из профнастила

Для ворот и калитки из профнастила важно подобрать подходящие по типу и размеру петли. Правильно выбранные изделия улучшат эстетику всей конструкции и значительно продлят годы ее службы. Профилированное металлическое полотно, как стройматериал, очень популярно в каждом регионе страны. Оно обладает невысокой стоимостью, хорошими техническими характеристиками, устойчивостью к капризам природы.

С ним легко работать. Профнастил имеет разные маркировки, уровни жесткости, формы волн и их высоту.

Крепление петель к каркасу калитки из профнастила

Металлополотно представлено в широкой гамме цветов, что упрощает выбор покупателя.

Чтобы выполнять конструкции вертикального направления, такие как ворота, предпочтительно выбирать полотна, маркированные «C8» – «C20», где «C» обозначает стеновое предназначение изделия, а следующая за литерой цифра – высоту его волн в миллиметрах.

Кроме того, профнастил красив и имеет широкий перечень дополнительных преимуществ. Данный стройматериал может быть как простой оцинкованный, так и окрашенный краской с полимерными компонентами. Именно окрашенный профнастил рекомендуется для изготовления калиток, заборов и ворот.

Такое металлическое полотно имеет 2 слоя защиты:

• анодный;
• краска.

Средний вес профилированного листа составляет около 5 кг на м2. Это позволяет использовать для крепления калитки не самые массивные и сложные, а значит, не самые дорогие петли.

Схема для установки калитки из профнастила

Калитку из этого материала легко сделать самостоятельно по заранее подготовленному чертежу.

В качестве каркаса под полотно зачастую используют металлопрокат, например, квадратные трубы. Опорные столбы также делаются из труб (100 мм). Высота столбов определяется высотой калитки, к которой добавляется не менее 130 см, которые будут закопаны в грунт.

Как приварить петли на калитку из профнастила

Петли для калитки из профнастила лучше всего приварить, используя сварочный аппарат.

Пример крепления петель на каркас калитки из профнастила

Многие строители предпочитают крепить петли сначала на установленные столбы опоры, а уже затем на каркас створки. Сваи устанавливают в подготовленные лунки, глубиной 130 см, а диаметром – на 30 см больше диаметра самой трубы.

Расстояние между сваями должно быть больше ширины калитки на 2 см. Дно ямки для труб засыпают щебнем, затем выставляют трубы и заливают их бетоном. Нижний край металлических столбов обмазывают битумной мастикой.

Когда бетон застынет (через неделю), на опорах делают разметки под петли и приваривают их. В зависимости от тяжести конструкции петель может быть от 4 до 6. Ответную часть петель крепят на каркас калитки по заранее сделанным разметкам. Появившуюся окалину подчищают, а швы от сварки грунтуют. Если створка перекашивается, ее можно выровнять, приварив к ней дополнительные ребра жесткости и надежно скрепив их углы.
