Петли для ворот

Особенности

Петли для ворот – это металлическое устройство небольших размеров. Основная их функция – фиксация полотен к существующим стойкам. От них зависит надежность эксплуатационных характеристик конструктивного элемента. Поэтому важно продумать каждую мелочь при выборе петель.

Основное их свойство – обеспечение способности проворачиваться без особых усилий.

В связи с этим следует тщательно подойти к выбору и установке.

Забор из дерева в деревне

Характеризующие параметры:

  1. Принятие нагрузки от веса створок на себя.
  2. Устройство разбирается. При сборке конструкции стоит обратить внимание на то, что, если ворота закрыты, то снять элементы будет невозможно.

Существующие нюансы эксплуатации:

  1. Присутствие в конструкции отверстий для смазки. Подвижность зависит от своевременного ухода, и их требуется периодически смазывать даже в холодный период.
  2. Радиус открывания зависим от навесов, поэтому их важно закрепить с заданной точностью.

Какие задачи выполняют конструкции

Эскизы моделей

Основная задача петель – обеспечение плавного и бесшумного открывания распашных ворот, а также:

  1. Защита полотна от провисаний.
  2. Способность легко поворачиваться.
  3. Противостояние взламыванию.
  4. Сопротивление условиям окружающей среды.

Если изделие соответствует требованиям качества, то оно и прослужит не один год. При этом первоначальные характеристики тоже не изменятся. Немаловажное значение имеют эстетические показатели, конструкция также должна соответствовать дизайну.

Металлическая конструкция

Разновидности

Деревянные ворота будут идеально беззвучно открываться, если правильно установить петли. При этом следует обратить внимание на прочность и показатель надежности конструкции.

Металлическая конструкция

Всего существует три разновидности элементов:

  1. Выполненные в классическом стиле. Они выглядят обычно и часто применяются для установки на двери.
  2. Декоративные.
  3. Скрытая конструкция.

Конструкции для ворот практически ничем не отличаются, но имеется одни нюанс – они выполнены с защитным покрытием от негативных факторов окружающей среды. Надежность высокая, и это обстоятельство является важным аспектом при их изготовлении.

Так как на элемент воздействуют большие нагрузки, то часто применяются подшипники, что, безусловно, улучшает эти показатели. Не исключено, что в продаже имеются элементы без ушек. Это рассчитано на то, что приварить их можно на месте в зависимости от конструктивного положения.

Чертеж конструкции

Шарниры

Для крепления полотен распашных ворот зачастую используются шарнирные петли. Удобство их использования заключается в следующем:

  1. Обеспечиваются легкость и плавность открывания.
  2. Стойкость по отношению к излому.

Существуют петли для установки на ворота больших размеров, ведь они могут выдерживать значительные нагрузки.

При правильной установке конструктивного элемента самопроизвольного открывания ворот не наблюдается. Шарниры изготавливаются из металла высокой надежности и прочности. Такие створки прослужат долгое время.

Разнообразие вариантов

Скрытые конструкции

По внешнему виду их можно сравнить с классическими. Но основным преимуществом является высокая устойчивость к внешним усилиям. В связи с этим обстоятельством просто так снять деревянные полотна будет невозможно либо на это уйдет много времени.

Декоративные

Принцип их работы не отличается от классического, к тому же эстетичный вид будет способствовать приданию соответствующего дизайна при оформлении ворот. К ним относятся кованые петли, изготовленные в старинном варианте. Такие навесы однозначно прочные и долговечные, обеспечивающие безопасность.

Каплевидные

В названии заложена форма подшипников, являющихся составной частью конструкции.

Схема крепежа

Они устанавливаются на гаражные либо въездные ворота, на бронированные двери или сейфы.

При выборе этого варианта проблема неравномерности движений будет решена в полном объеме. При открывании не будут слышны скрип и шум. Чтобы надежность работы была обеспечена, специалистами рекомендовано захватить как можно большую поверхность прилегания к створке.

Цилиндрические

Такого рода крепления – наиболее подходящие для массивных распашных ворот, так как устойчивость по отношению к нагрузкам высока. В их исполнении предусмотрены опорные подшипники, которые обеспечивают нормальную работу в течение длительного срока. В самих петлях находится коронка, скрытая в полости корпуса.

После окрашивания

Регулируемые

Такие петли обладают уникальной способностью к регулированию, а это неоспоримое достоинство в нештатных ситуациях. В этом случае не должно вызывать беспокойства то, что полотно заклинится. Цена зависит от степени сложности изготовления, выбранного материла и изготовителя.

Выбор по форме

Петли для распашных ворот имеют свои достоинства и недостатки, и этот фактор требует внимания.

Крепление к калитке

Некоторые особенности:

  1. В некоторых случаях требуется отдельно приваривать ушки для обеспечения надежности крепления.
  2. Если ворота – трехметровые и обшиты профнастилом, то можно установить цилиндрические конструкции, в том числе кованые петли.
  3. С использованием опорных петель с подшипником каплевидной формы шов от сварки получается равномерным, поэтому процесс их установки прост.
  4. Петля-стрела применяется на воротах, выполненных неважно из каких материалов, будь то дерево или металл. Причем вратам придаются дополнительная прочность и особая эластичность.
  5. Если петли цилиндрические, то монтаж воротного полотна будет сложным. Этот конструктивный элемент считается наиболее надежным.
  6. Накладные петли следует выбирать после произведенного расчета действующей нагрузки. Калитка с успехом прикрепляется на механизм с эксцентриком. Если ворота имеют массу более 200 кг, то используются петли с крыльями.
  7. В автоматизированных системах применяются индукционные петли, в основе которых заложен магнит.

Чертеж для изготовления своими руками

Уход

Так как шарниры сделаны из металла, то и уход за ними должен быть соответствующим.

В процессе эксплуатации петли довольно часто деформируются, ржавеют, и в них ломается шток.

Крепежи ослабевают, если они установлены без определенных усилий. Механизм работает на срез и разрывное усилие – это обстоятельство тоже следует принять во внимание.

Монтажная схема

Перечень советов и рекомендаций:

  • во время эксплуатации нужно обращать внимание на все образовавшиеся дефекты;
  • следует обслуживать с периодичностью, указанной в инструкции;
  • нельзя надолго оставлять полотна открытыми либо закрытыми: так шарниры не работают и начинают быстро коррозировать;
  • в идеале будет установка опоры под каждую створку, чтобы эксплуатационный срок был продлен. Одновременно нагрузка на петли будет уменьшена;
  • механизмы требуется периодически чистить от старого масла и смазочных материалов.

Установка на деревянную конструкцию

Немаловажно подобрать нужную конструкцию элемента. Это обеспечит надежность при эксплуатации, удобство при обслуживании, простоту установки и плавное открывание. При выборе стоит учитывать удерживаемую нагрузку на элементы. Правильный выбор и грамотная установка зависят только от продуманного решения потребителя.

Виды петлей и навесов

Чтобы ворота долго и исправно функционировали, вам необходимо правильно подобрать для них петли. Фурнитура для любой распашной конструкции — один из самых важных элементов.

Петли на ворота выбираются в зависимости от таких факторов:

  • веса створок;
  • нагрузки, которую могут выдержать (в зависимости от этого меняется количество петель);
  • материала ворот;
  • габаритов створок.

Как правило, для ворот лучшим вариантом использования будут петли с подшипниками в количестве четырех штук и более для плавного открытия и закрытия. Этого будет достаточно для стандартных ворот длиной в 2,5-3 метра.

Петли для ворот отличаются также способом крепления:

  • закрутка на винты;
  • сварка;
  • гайки или саморезы.

Выбирая петли и навесы для ворот, учитывайте следующее:

  • уровень шума должен быть сведен к минимальному. Идеально, если ворота распахиваются вовсе без шума;
  • полотно створок не должно провисать;
  • петли для ворот должны быть долговечны и стойкими к взлому;
  • легкость поворота;
  • ширину распахивания створок.

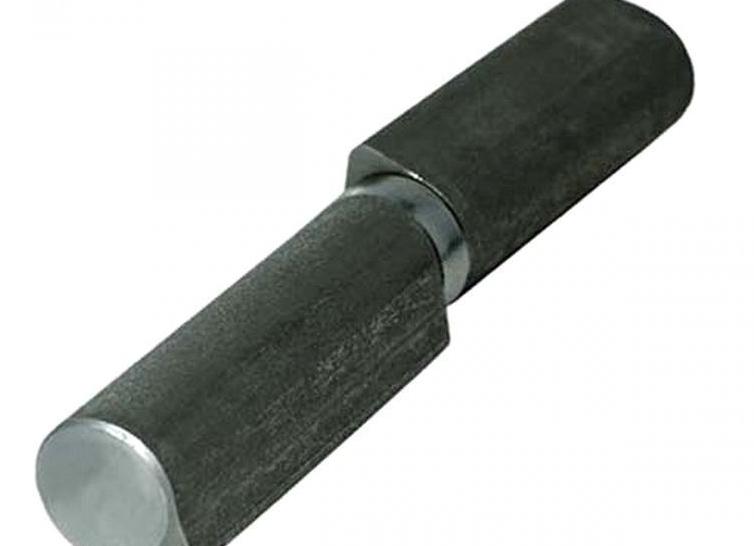

Петли цилиндрические

Цилиндрические петли с шариком (подшипником) внутри отлично подойдут для стандартных распашных ворот, имеющих небольшую массу. Максимальная нагрузка на одну воротную петлю промышленного производства не должна превышать 400 килограмм. Максимальный удерживаемый вес меняется в зависимости от класса используемой петли. Это следует уточнить при покупке.

Основные разновидности цилиндрических петель

Внутренняя начинка петли скрыта корпусом и выглядит лаконично и привлекательно.

Петли цилиндрические усиленные

Усиленные цилиндрические петли с шариком позволяют удерживать створки с большей массой, до 600 килограмм. Внешне от простых они отличаются только наличием двух дополнительных пластин крепления. Такой крепеж позволяет разделить между массу каркаса между створкой и опорами ворот.

Усиленные цилиндрические петли

Чтобы сделать крепеж таких петель вам потребуется сварочный аппарат или качественные винты. Производятся для правостороннего и левостороннего раскрытия.

Сквозные петли

Если вы не можете использовать винтовой способ крепления или сварку, тогда сквозные петли для ворот — это то, что вам идеально подойдет. Для их крепежа потребуется сверление опорной колонны ворот и саморезы или гайки. Минусом подобных промышленных петель можно назвать небольшую удерживаемую массу — до 200 килограмм. Производят право- и левосторонними.

Сквозная петля

Накладные трехсекционные петли

Накладные трех секционные петли

Навесы для ворот техсекционного типа наиболее востребованы в случае большой массы створок. Большую популярность они заслужили благодаря тому, что:

  • надежны и износостойки;
  • берут на себя всю массу створок и не допускают провисания;
  • плавно и тихо открываются и закрываются;
  • самый высокий уровень взломостойкости среди всех видов петель.

Кованные жиковины

Кованные петли — жиковины для ворот

Пусть вас не пугает название — эти петли проверены временем. Их конструкции много сотен лет. Сейчас они используются прежде всего благодаря привлекательному дизайну. Их можно сделать в виде любой фигуры. Лучше всего смотрятся с деревянными и металлическими створками.

Крепление петель

Сегодня применяются 2 основных метода крепления петель:

  1. Саморезы используются для легких конструкций ворот с небольшой массой и калиток.
  2. Сварка подойдет для тяжелых металлических конструкций.

С использованием саморезов

Если вы сами хоть раз устанавливали двери, тогда монтаж створок ворот на саморезы будет для вас простым занятием. Он очень похож на установку межкомнатных дверей. Воротные петли крепятся к фасадной части створок и столбам, поэтому являются дополнительным декоративным элементом конструкции. Лучше всего использовать для деревянных и легких металлических ворот.

Монтаж с помощью сварочного аппарата

Разобраться со сварочным аппаратом «с наскока» не получится, поэтому лучше это сделать профессионалу. Если же у вас было несколько положительных опытов сварки, тогда вам легко удастся приварить петли на ворота. Для этого существует 2 способа:

  1. Сначала приваривается навес к створке. Потом вторую часть петли приваривают к столбу. Все должно быть строго вымерено, чтобы конструкция идеально сошлась и ворота спокойно открывались и закрывались.
  2. Приваривается навес к створке и устанавливается в зоне проема. Чтобы приподнять конструкцию используются деревянные бруски. Отмечается место для сварки второй части петель. После установки конструкции делается проверка плавности открытия и закрытия створок.

Рекомендации и советы для сварки петель на ворота

Чтобы ворота всегда открывались без труда, металл не повело и створки плотно закрывались, следуйте таким советам опытных сварщиков:

  • прямые петли удобней приваривать в горизонтальном положении. Например, на земле;
  • перед сваркой установите подложку под нижнюю часть створки. Она должна быть где-то в половину длинны петли, верхнюю часть створки придерживайте с торца рукой;
  • для равномерного распределения нагрузки к петлям можно приварить дополнительные пластинки из металла — монтажные;
  • если опорные столбы круглые, то необходимо будет сделать выпуск в 5 мм наружу. С прямоугольными столбами делается фиксация в уровень с торцевой стороной опоры;
  • приваривать лучше малыми прихватами, по два раза с каждой из сторон по очереди;
  • когда петли еще не закреплены, приложите вдоль них прямоугольный брусок, чтобы выставить их четко и правильно;
  • перед завершением сварки (привариванием петель изнутри), необходимо проверить плавность хода створок. Если чувствуете рывки, сделайте дополнительно несколько сварочных прихваток с наружной стороны;
  • перед окончательной приваркой петель изнутри, тщательно закройте обе створки ворот и сделайте в середине под ними подложку, чтобы не допустить провисания и неправильной сварки;
  • сварочный шов делается снизу вверх;
  • не открывайте ворота до тех пор, пока сварочные швы не остынут окончательно.

Скрытые петли на ворота лучше приваривать профессионалу! Они требуют большого опыта и мастерства.
