Почистить бойлер своими руками

Неисправности и ремонт проточного водонагревателя своими руками

Водонагреватели используются не только в квартирах, но и в частных коттеджах или дачных домиках. Многие владельцы отдают предпочтение именно проточным электрическим водонагревателям из-за их достоинств – компактность, надежность, экономичность, длительный срок эксплуатации и приемлемая цена.

Даже у самых надежных и качественных водонагревателей могут возникнуть поломки, которые можно попробовать устранить своими руками.

Перед тем как ремонтировать проточный водонагреватель, стоит ознакомиться с рекомендациями специалистов

Прежде чем приступать к ремонту прибора, обязательно нужно отключить его от электросети во избежание несчастных случаев. Для починки водонагревателя понадобятся различного вида отвертки, разводные ключи, тестер и необходимые запчасти.

Поломки водонагревателей:

• Поломка ТЭНа. Эта неисправность приводит к невозможности регулировать и нагревать воду, лампочка на индикаторе не горит, вода из крана течет с накипью. Чаще всего вышедший из строя ТЭН заменяют на новый.
• Неисправность термореле и термостата. При поломке одного из двух элементов не включается ТЭН либо прибор работает на самой низкой мощности при установке регулятора на крайнюю отметку. С помощью тестера проводится измерение сопротивления. Поломанный элемент выбрасывается, на его место устанавливается новый.
• Засор. При работе нагревателя слышны посторонние звуки или наблюдается понижение мощности работы прибора. Для этого нужно почистить ТЭН от накипи и грязи специальными средствами.
• Нарушение герметичности прибора. Единственно верный вариант поломки – износ материала, к которому крепится ТЭН. Для этого нужно открутить ТЭН и провести замену фланца под ним.

В случае если проблемы с проточным нагревателем воды возникли, пока прибор еще находится на гарантии, не рекомендуется чинить его в домашних условиях. При малейших неполадках лучше обратиться в сервисный центр.

Пассивный солнечный водонагреватель своими руками: схема прибора

Солнечный нагреватель воды – прибор, для работы которого нет необходимости подключаться к электроэнергии и использовать насосы для циркуляции воды. Самый простой агрегат, часто используемый для летнего душа или самодельного водопровода – большой металлический бак, наполненный водой. За день вода в нем может нагреться до 40 градусов. Благодаря разводке труб, можно пустить воду, как в душ, так и на кухню.

Используя солнечную энергию для нагрева воды, можно значительно сэкономить электроэнергию или газ, необходимые для проточного водонагревателя.

Пассивный солнечный водонагреватель нужно устанавливать на открытой местности

Солнечный конвектор состоит из накопительного бака, водопроводных труб, поглотителя тепла и теплообменника. На бытовые нужды достаточно 200 литрового бака и солнечного конвектора, площадью 2-2,5 кв.м. Такой прибор сможет нагреть достаточное количество воды за пару солнечных часов.

Схема работы над солнечным конвектором:

1. Цельнотянутые трубы сварить между собой, формируя решетку. С помощью сварки прикрепить ее к листу из прочной стали и покрыть черной краской.
2. Изготовить раму из влагостойкой фанеры и прикрепить ее к стальному листу, прорезав в раме отверстия для труб.
3. Утеплить трубы и накрыть коллектор стеклом, соединив части силиконом. Свободное пространство между рамой и стеклом также промазать силиконом.
4. Медную трубу согнуть по спирали, вывести ее край наружу. Бак утеплить для лучшего сохранения тепла.
5. Установить коллектор на место, соединить его с трубами для холодной и горячей воды. Расширительный бачок установить при поступлении горячей воды в баке.

Чтобы проверить бойлер на работоспособность нужно наполнить бак водой, залить воду и в систему конвектора. При нагревании воды, она будет подниматься вверх и заполнять бак, а из него в систему будет поступать холодная вода.

Как сделать водонагреватель электрический своими руками

Довольно часто в городских домах, подключенных к газовой магистрали, используется проточный газовый водонагреватель, в народе именуемый «колонка». Также довольно популярны приборы на газовой плите, обеспечивающие горячей водой кухню и ванную.

Для загородных коттеджей чаще всего используется электрический бойлер, который не только нагревает воду для бытовых нужд, но и позволяет подключить автономное отопление.

Бака, емкостью 120 л, должно хватить на семью из 4 человек на несколько дней. Установив самодельный бойлер на высокий шкаф, вода из него будет подаваться самотеком.

Детали для изготовления электрического водонагревателя можно найти на блошином рынке

Ход работы:

1. Подготовить емкость необходимого размера;
2. Изготовить змеевик из медных труб;
3. Утеплить конструкцию;
4. Собрать проточный водонагреватель;
5. Подключить ТЭН;
6. Вывести трубы для горячей и холодной воды, установить краны на входе.

Самодельный проточный водонагреватель от электросети можно изготовить из старого газового баллона или приобрести большую емкость из нержавеющей стали или алюминия.

Отопление от водонагревателя своими руками: нюансы работы

Как правило, бойлер используют преимущество для обеспечения жилья горячей водой. Воду, текущую по трубам, нагревает ТЭН. Уже горячая вода распространяется по трубам в ванную или на кухню.

Выбирать водонагреватель нужно в зависимости от площади помещения

Проточный электрический водный обогреватель можно использовать как котел для обогрева помещений.

Чаще всего небольшие проточные нагреватели применяются для обогрева дач с непостоянным проживанием. Существенный недостаток использования такого прибора – большой расход электричества. Перед использованием бойлера, как отопительного котла, нужно оборудовать его насосом для циркуляции теплоносителя и предусмотреть возможность пополнять систему напрямую из водопровода. Для отопительной системы не рекомендуется использовать самодельный водонагреватель в связи с небезопасностью его использования.

Последнее время набирают популярности индукционные водонагреватели, которые используются для нагрева воды и обогрева помещений.

Что подразумевается под процедурой чистки бойлера

Чтобы разобраться, как почистить бойлеры без вызова мастера, нужно научиться их разбирать. Все электрические водонагреватели устроены практически одинаково. Незначительно могут отличаться способы крепления ТЭНа и электронного блока. Второй важный момент – надо знать, как и чем прочистить водогрейный прибор. Существует два метода:

• Химическая чистка. Бойлер не придется разбирать. Достаточно использовать специальную жидкость для удаления накипи заводского изготовления. Из народных методов подойдет концентрированный раствор лимонной кислоты.
• Механическая чистка. Сложный метод, требующий разборки водонагревателя. В первую очередь у накопительных бойлеров обрастает налетом ТЭН. Сначала нужно почистить нагревательный элемент, а затем промыть бак.

Механический метод оправдан, когда химическая чистка водонагревателя не принесла положительных результатов.

Прежде чем приступить к чистке электрического бойлера, прибор отключают от водопровода, электросети и сливают из бака воду.

Как узнать, когда чистить водогрейный прибор

Частота очистки водонагревателя зависит от качества воды. Если показатели в норме, то производители рекомендуют проводить плановую процедуру через каждые три года. При большой жесткости воды очистка бойлера выполняется ежегодно. Получают полную информацию о качестве воды в лабораторных условиях, сдав на анализ. Если такой возможности нет, придется ориентироваться по тревожным сигналам:

• увеличилось время нагрева;
• температура воды не соответствует показателям на термометре бойлера;
• расход электроэнергии сильно возрос;
• бак с водой перегревается;
• происходит частое включение и выключение водонагревателя.

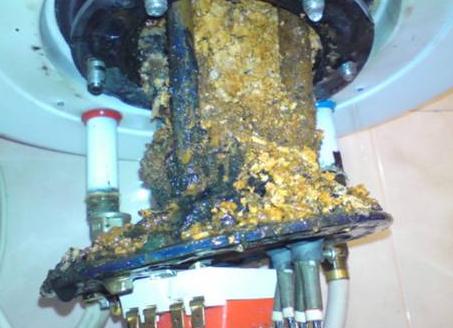

Тревожные сигналы связаны с большим накоплением твердых отложений. Чаще всего без механической чистки здесь не обойтись. Появившаяся в воде желтизна и неприятный запах сигнализирует о слабом загрязнении, от которого избавляются промывкой бака, не снимая бойлера со стены.

В основном накипь образуется на ТЭНе. Так выглядит чистый нагреватель и грязный.

Ещё один запущенный вариант

Чистка водогрейного прибора химическим способом

Простейшие способы, как без разборки очистить водонагреватель от накипи, должен знать каждый хозяин. Вовремя проведенная профилактика предотвратит откладывание толстых каменных слоев, и бойлер не придется разбирать.

Чистка раствором без разборки

Метод удаления накипи из бойлера основан на использовании очищающего раствора, приготовленного из воды с добавлением уксуса или лимонной кислоты. Когда известковый налет попадет в кислую среду, начнется химический процесс, разрушающий накипь. Аналогично действуют магазинные средства для чистки. Вопрос остается только в том, как залить раствор внутрь бойлера. А сделать это просто:

• перекрывают кран подачи холодной воды, после чего отсоединяют водопроводную трубу от входящего патрубка на бойлере;
• на смесителе открывают кран с горячей водой и сливают примерно 2/3 жидкости из бака;
• кран горячей воды закрывают, а на входящий патрубок бойлера накручивают шланг;
• во второй конец шланга вставляют лейку и, подняв его выше бойлера, заливают чистящий раствор.

С чистящим раствором бойлер стоит 5–6 часов. По истечении времени грязную жидкость сливают, открыв кран горячей воды на смесителе. Бак промывают подачей из водопровода холодной воды.

Чтобы не гнать грязную жидкость по трубопроводу к смесителю, на патрубке бойлера выводят дополнительный сливной кран.

Чистка раствором с разборкой

При запущенном состоянии с внутренних поверхностей водонагревателя отваливаются пласты накипи. Удалить их химическим способом без разборки не удастся. Бойлер необходимо снять, открутить снизу фланец с ТЭНом и руками из бака удалить твердые пласты. После ручной очистки внутрь бака заливают чистящий раствор. ТЭН ставят на свое место. По истечении 5–6 часов грязную жидкость сливают, бойлер промывают и цепляют на стену.

Механическая чистка водонагревателя прибора с разборкой

При сильном загрязнении очистить от накипи бойлер получится только механическим методом. Водонагреватель придется разобрать. Делают это аккуратно, чтобы не повредить электронный блок и ТЭН, иначе существует угроза возникновения короткого замыкания. Процесс состоит из двух этапов: чистка ТЭНа и накопительного бака водонагревателя.

Чтобы очистить прибор от накипи механическим методом, потребуется демонтаж водонагревателя. Отключив прибор от сети, приступают к разборке:

• сначала закрывают кран подачи холодной воды, затем отсоединяют трубопровод от штуцера бойлера;
• через смеситель или дополнительный сливной кран опустошают накопительный бак;
• отсоединяют от штуцера бойлера трубопровод ГВС;
• снимают нижний декоративный колпак, открутив все саморезы;
• если выступает рукоятка механического термостата, ее тоже снимают;
• отверткой откручивают контакты, зажимающие провод питания;
• бойлер снимают со стены и перевернутым вверх дном ставят в ванну;
• фланец с ТЭНом и термостат откручивают, извлекают из бака, после чего приступают к механической чистке.

Порядок производимых действий при разборке бойлеров всех фирм практически одинаков. Могут отличаться некоторые нюансы крепления фланца и декоративного колпака.

Средства и инструменты для чистки

Для очистки водонагревателя от накипи понадобятся инструменты:

• разводной и набор гаечных ключей;
• прямая и фигурная отвертка;
• плоскогубцы;
• нож, наждачная бумага.

Чистящие средства для удаления накипи покупают в магазине. Самостоятельно раствор готовят из лимонной кислоты, растворив 500 г кристаллов в 2 л воды. Вместо лимонной кислоты можно разбавить 40 мл уксуса в таком же количестве воды.

Магазинные средства для чистки могут разрушать резиновые уплотнители бойлера. Перед использованием раствора надо тщательно изучить инструкцию на упаковке.

При первой разборке человек не знает, как очистить ТЭН водонагревателя, чтобы не повредить его. В работе потребуется проявить аккуратность. Нужно знать, что нагревательный элемент водонагревателя бывает мокрого и сухого типа и очищают их двумя способами.

Мокрый ТЭН

Механически очистить нагреватель от накипи получится соскабливанием ножом. Толстые наросты раздавливают плоскогубцами, а остатки затирают наждачной бумагой. Переусердствовать нельзя, чтобы не нарушить медную оболочку ТЭНа.

Если чувствуете неуверенность, нагреватель лучше поместить в обрезанную пластиковую бутылку, заполненную раствором воды с лимонной кислотой. Примерно через 5–6 часов после полного растворения накипи ТЭН извлекают и промывают чистой водой.

Сухой ТЭН

С сухим ТЭНом обращаются осторожно. Соскабливать, разбивать и затирать наждачной бумагой твердые накопления нельзя. Сухой ТЭН очищают только химическим методом, погрузив в раствор лимонной кислоты или чистящее средство заводского изготовления.

Во время очистки нагревателя осматривают магниевый анод. Если он износился и стал тонкий, то выполняют замену.

Очистка накопительного бака

Чтобы удалить грязь или накипь со стенок накопительного бака водонагревателя, нельзя прибегать к грубому воздействию. Наждачная бумага или скребки повредят защитное напыление. Слизь просто вымывают мягкой губкой, подавая воду под давлением из душевой лейки.

Если на стенках бака водонагревателя толстый слой накипи, применяют чистящий раствор заводского изготовления. Подойдет лимонная кислота или уксус, разбавленный с водой. Бак водонагревателя заполняют раствором и оставляют на ночь. Утром жидкость с отвалившимся налетом сливают. Бак промывают чистой водой.

Обратная сборка бойлера после чистки

По окончании чистки с разборкой выполняют обратную сборку водонагревателя. Все действия выполняют в обратной последовательности:

• термостат с ТЭНом ставят на свое место и прикручивают фланец;
• бойлер вешают на стену;
• к патрубкам подсоединяют трубопровод ХВС и ГВС;
• накопительный бак заполняют водой и под давлением испытывают на отсутствие течи;
• если испытание прошло успешно, подключают электрический кабель, ставят на место декоративный колпак, после чего пробуют нагреть воду.

Во время обратной сборки водонагревателя важно тщательно осмотреть прокладочные резинки. Их хорошо зачищают от грязи, но лучше купить новые. Во избежание течи прокладки смазывают герметиком.

Что нужно знать?

Отчего регулярная чистка от накипи настолько важна для нормальной работы бойлера? Чтобы понять, чем грозит ваша забывчивость, рассмотрим несколько возможных последствий, к которым она может привести.

Самостоятельная чистка бойлера

Жесткая вода, помимо того, что в ней плохо растворяются чистящие средства, обладает еще одним серьезным недостатком – образует накипь. В свою очередь, накипь достаточно плохо проводит тепло, в некоторых случаях вообще исключает теплопроводность. Сначала ТЭН, расположенный в накопительном баке, покрывается тонким налетом извести. При этом ТЭН по-прежнему передает тепло, но происходит это не так эффективно, как если бы он был чистым.

Обратите внимание! Первый признак того, что в бойлере образовалась накипь – увеличивается расход электроэнергии.

Если увеличенный расход вас не смутил, и вы дальше продолжаете игнорировать необходимость чистки бойлера, то вскоре накипь «эволюционирует» в толстую корку на всей поверхности нагревательного элемента. Такой налет опасен не только тем, что его крайне сложно удалить – он практически герметизирует ТЭН, препятствуя выполнению водонагревательной функции. В результате ТЭН нагревается все сильнее, но теплоотдача при этом не происходит вовсе.

Возможно, Вас заинтересует информация о том, если потек водонагреватель аристон что делать

В конце концов, водонагреватель отключается, поскольку срабатывает реле защиты. Чтобы решить эту проблему, нужно полностью удалить накипь внутри прибора. Вот почему так важна профилактическая чистка бойлера.

Чистка ТЭНа своими руками

Существует два метода чистки нагревательного элемента от накипи, рассмотрим каждый из них.

Механическая чистка

Как очистить тэн водонагревателя

Возможно, Вас заинтересует информация о том, как подключить бойлер

Механическую чистку следует выполнять сразу же после извлечения ТЭНа из бака (другими словами, до того высыхания детали). Дело в том, что влажную накипь удалить намного проще, чем затвердевшую. Для чистки используйте железную щетку или даже обычный нож. Чистите предельно аккуратно, дабы не повредить поверхность элемента неосторожным движением. По окончании процедуры можете обработать ТЭН матерчатой наждачной шкуркой, ведь чем чище будет его поверхность, тем лучше будет теплоотдача.

Химическая чистка

Средство для чистки бойлера

В магазинах бытовой химии есть масса различных средств, которые помогут вам справиться с удалением накипи. В идеале лучше использовать средство, предназначенное для чистки электрочайников – принцип его работы такой же, как у бойлера. Берете любую емкость (эмалированную), глубина которой была бы больше длины нагревательного элемента. Наполняете емкость водой, добавляете нужное количество чистящего средства (оно указывается на упаковке) и помещаете туда ТЭН.

Обратите внимание! Химическое средство можно заменить обычной уксусной кислотой. Технология будет той же, расход уксусной кислоты – примерно 250 миллилитров на 10 литров.

Для увеличения эффективности можете поставить емкость с ТЭНом на слабый огонь.

Возможно, Вас заинтересует информация о том, какой водогрей выбрать в квартиру

Некоторые умельцы чистят ТЭНы газированными напитками – «Кока-колой», «Пепси» и т. д. Как бы то ни было, стоит помнить: старайтесь избегать того, чтобы химические средства контактировали с резиновыми уплотнителями, в противном случае они потеряют эластичность и бойлер потечет.

Чистка нагревательного бака

Как мы уже говорили, чистить нагревательный бак вовсе не обязательно, но если вы решили сделать и это, то четко следуйте приведенным ниже инструкциям. Прежде всего, нужно приготовить необходимые инструменты:

• отвертки (2 шт.);
• химическое средство для очистки;
• накидной ключ;
• средства защиты – перчатки, очки, респиратор.

Процедура чистки состоит из четырех этапов.

Этап 1. Спускаете воду.

В одной из предыдущих статей мы уже рассматривали, как спустить воду с бойлера, поэтому особо распространяться по этому поводу не будем. Напомним только, что для этого нужно сделать.

1. Отключаете прибор от электросети.
2. Перекрываете воду.
3. Отсоединяете подводку.
4. Подсоединяете к обратному клапану резиновый шланг.
5. Сливаете воду.

Более детально – в упомянутой выше статье.

Этап 2. Разбираете бойлер.

Как разобрать водонагреватель

Если есть возможность, лучше снимите бойлер со стены. Работать будет удобнее, и электропроводку устройства вы не зальете. Далее ставите его на пол «вверх ногами», то есть, кранами вниз. Если снять бойлер со стены не удалось, то по окончании работ обязательно высушите электропроводку прибора! Можете использовать для этого фен.

Продолжаем.

Как разобрать водонагреватель, схема

1. Берете две отвертки и снимаете переднюю панель. Для этого одной отверткой поддеваете панель рядом с термостатом, а второй – с противоположной стороны, понемногу оттягивая панель по направлению к себе. Защелки, крепящие панель, отскочат.
2. Далее снимаете ручку термостата, просто потянув ее на себя.
3. Затем откручиваете шурупы, которые крепят защитную панель к корпусу. Снимаете панель – под ней размещается электрика. Фотографируете все детали (чтобы после чистки знать, как подсоединить все обратно).
4. Отсоединяете питающий провод (для этого нужно отпустить три болта на крепящей колодке), затем откручиваете колодку совсем. Снимаете заземление. Откручиваете термостат и нагревающий фланец (он крепится на шесть шурупов). Извлекаете фланец, а вместе с ним ТЭН и резиновую прокладку-уплотнитель.

Этап 3. Чистите нагревательный бак.

Процедура чистки бака от накипи достаточно проста. Выгребаете ее (накипь) руками и промываете бак напором воды.

Обратите внимание! При чистке бака не следует:

• трогать магниевый стержень;
• отковыривать накипь железными предметами, которые могу повредить поверхность бака;
• использовать абразивные материалы.

Если с магниевым стержнем что-либо случится, например, в длину он станет менее 20 см, то понадобится приобретение нового, (при процедуре приобретения следует заранее знать диаметр и шаг резьбы).

Этап 4. Собираете нагреватель и подключаете

Сборка и установка бойлера предполагает технологический процесс, обратный демонтажным работам. До того как заполнять бак водой, откройте кран для горячей воды. Когда бак заполнится, из этого крана потечет вода.

Чистка бойлеров различных брендов

В целом процедура чистки водонагревателей от накипи всегда одинакова. Но при демонтаже и чистке модели разных производителей имеют свои особенности.

К примеру, у изделий компании «Аристон» свои особенности есть и заключаются они в способе крепления и форме фланца. Снимать его нужно так: подталкиваете фланец на себя, переворачиваете его (еще в приборе) и уже потом достаете. После чистки нагревательного элемента и бака вставляете фланец обратно, не забыв проверить герметичность соединения. Если нужно, меняете прокладку. ТЭНы в бойлерах «Аристон» располагаются в самом низу, поэтому вовсе не обязательно снимать прибор со стены.

Водонагреватель накопительный ARISTON

Теперь об особенностях чистки водонагревателей другого известного производителя – Gorenje. Особенность их в том, что переднюю панель снять достаточно трудно. По крайней мере, на первый взгляд. В действительности же все просто: поджимаете нижний край панели и немного оттягиваете на себя. После этого панель легко выскочит, ведь держится она лишь на паре пластиковых зажимов. Второй особенностью изделий данного производителя является внушительный вес, поэтому снять прибор со стены в одиночку едва ли получится. Кроме того, есть риск того, что вы зальете при этом электромонтажные элементы водой.

Еще одним весьма популярным брендом является «Термекс». Конструкция таких изделий практически такая же, как в предыдущих вариантах, поэтому почистить тоже несложно. Единственное отличие заключается в магниевых стержнях, которые необходимо менять практически ежегодно.

Водонагреватель накопительный THERMEX

Несколько дельных советов в качестве заключения

1. Водонагреватели, как уже говорилось, весят достаточно много, поэтому лучше работать вдвоем (как минимум).
2. Каждую выполненную операцию перепроверяйте. Особенно если речь идет об электромонтаже.
3. Питание следует подключать/отключать только тогда, когда бак прибора заполнен водой.
4. После того как сборка бойлера будет завершена, заполните его водой и подождите несколько часов. Есть вероятность того, что фланец может подтекать. Если этого не произошло, то можете смело пользоваться прибором!
5. При использовании химических чистящих средств обязательно пользуйтесь резиновыми перчатками, маской и защитными очками.

Видео – Чистка бойлера своими руками

Чистка бойлера своими руками

Устройство водонагревателя

Средство для чистки бойлера

Самостоятельная чистка бойлера

Новый ТЭН водонагревателя

Водонагреватель накопительный THERMEX

Как очистить тэн водонагревателя

Как разобрать водонагреватель, схема

Как разобрать водонагреватель

Накипь на ТЭНе

Водонагреватель накопительный ARISTON

Особенности

В отличие от водонагревателей, в бойлере косвенного нагрева используется энергия теплоносителя, применяемого для отопления. Для этого в бак-накопитель встраивается теплообменник, обычно имеющий форму змеевика. Проходя по нему, теплоноситель системы отопления нагревает воду, находящуюся в баке.

Нагрев воды в бойлере, как и в водонагревателе накопительного типа, происходит в течение нескольких часов, но ее температура потом долго остается стабильной, что повышает удобство использования горячей воды для душа и ванны.

Бойлер косвенного нагрева не только экономичен, он еще и более безопасен, чем водонагреватель. В случае отказа автоматики в ТЭНовых нагревателях может произойти закипание воды и разрушение самого прибора или фитинговых соединений, что приведет к утечке. В бойлере же вода не может нагреться сильнее, чем теплоноситель, обычно этот показатель находится в пределах 60-90 градусов, что безопасно и для труб, и для человека.

Плюсы использования бойлера косвенного нагрева:

• теплообменник можно подключить как к центральному отоплению, так и к котлу любого типа;
• для нагрева воды не нужна электроэнергия, газ или другое топливо, что снижает затраты на монтаж и эксплуатацию бойлера;
• температура воды стабильная, без резких скачков;
• безопасность использования даже без установки дорогостоящей автоматики — вода не закипает, при утечке или прекращении подачи холодной воды не происходит выхода прибора из строя;
• простая конструкция и монтаж позволяют дополнительно сэкономить, сделав и установив бойлер косвенного нагрева своими руками.

Минусы:

• довольно большие размеры и вес, сравнимые с водонагревателем накопительного типа;
• бойлер косвенного нагрева используется только в отопительный сезон, для летнего применения его оснащают ТЭНом;
• длительный нагрев воды, во время которого температура теплоносителя в радиаторах снижается;
• отложение солей на змеевике требует регулярной чистки и обслуживания.

На рынке представлено множество моделей бойлеров, использующих косвенный нагрев. Но при наличии минимальных навыков сварки и монтажа возможно изготовление бойлера для дома или дачи своими руками.

Конструкция

Устройство бойлера довольно простое. В баке из материала, не подверженного коррозии, расположен теплообменник в виде змеевика или бака меньшего размера. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, обычно из меди.

Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды расположен снизу бака и оснащен обратным клапаном, через него же, с помощью обводного вентиля, производят слив. Выводной патрубок для горячей воды располагают в верхней части бака.

Стенки бака для уменьшения тепловых потерь необходимо хорошо утеплить. Для этого можно использовать различные материалы, но наилучший вариант — полиуретан, он обладает высокими теплоизоляционными качествами, при этом не боится влаги, хорошо гасит шум воды, возникающий при нагреве, долговечен и экологически безопасен.

Чтобы сделать бойлер своими руками проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть большего размера и заполнить пространство между ними полиуретановой пеной из баллона.

Для измерения и регулировки температуры бойлер оснащают термометром и термостатом. Этот элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы уменьшить внутреннюю коррозию, можно также встроить в бак магниевый анод, предназначенный для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в магазинах бытовой техники.

Технология изготовления своими руками

Прежде чем начать самостоятельное изготовление бойлера, нужно определиться с его параметрами и характеристиками:

• расход воды и объем бака;
• вид змеевика и расчет его размеров;
• наличие дополнительных устройств — ТЭНа, термостата.

Исходя из полученных ответов можно выбрать емкость для накопительного бака, материал для изготовления змеевика, а также определиться с размерами и выполнить эскиз будущего бойлера.

Расчет объема

Чтобы обеспечить достаточное количество горячей воды, необходимо представлять себе ее ежедневный расход. Принято считать, что на каждого постоянно проживающего в доме человека необходимо 50-80 литров нагретой воды в день.

Это количество позволит принять душ или ванну, а также удовлетворит потребность в горячей воде для стирки, уборки и мытья посуды. Таким образом, для семьи из 3-4 человек понадобится бойлер с баком на 200 литров.

Если вода нужна только для хозяйственных нужд, например, мытья рук и посуды, достаточно бака меньшего размера — на 50-70 литров. Не стоит без необходимости выбирать бак слишком большого размера — это увеличит время нагрева воды и приведет к уменьшению эффективности отопительной системы.

Выбор и расчет змеевика

Змеевик в бойлере может быть выполнен из металлической трубы в виде спирали или змейки, либо представлять собой внутренний бак меньшего размера. Делать его лучше из материала, обладающего высокой теплопередачей и устойчивостью к коррозии, например, из меди.

Также можно использовать трубу из нержавейки, но ее сложнее согнуть и придать ей необходимую форму. Обычные стальные трубы использовать не рекомендуется — проточная вода при нагреве будет выделять пузырьки кислорода, которые вызовут быструю коррозию металла. Наиболее удобна трубка из меди диаметром 10 мм — она гнется без применения горелки по шаблону.

Некоторые мастера используют также металлопластиковые трубы. Они устойчивы к внешней и внутренней коррозии, но использовать их нужно строго при температуре ниже 90 градусов. Любой перегрев приведет к деформации труб, протечкам и смешиванию воды в контурах. При определенных условиях это может привести к воздушным пробкам и ухудшению циркуляции.

Змеевик из трубы наматывают в виде спирали из расчетного числа витков и располагают в нижней части бака круглого сечения. Для нормальной теплоотдачи он не должен касаться стенок. При изготовлении бака прямоугольной формы теплообменник делают в виде змейки и размещают у одной из стенок.

Размеры и число витков змеевика определят с помощью расчета по формуле:

В этой формуле:

• Р — тепловая мощность змеевика, которая должна составлять 1,5 кВт на каждые 10 литров объема бака;
• d — диаметр используемой трубы, выраженный в метрах, принимаем 0,01 м;
• l — общая длина трубы, в метрах;
• ∆Т — разность температур до и после нагрева, обычно для предварительного расчета принимают 65 градусов.

Для бака на 200 литров с мощностью в 30 кВт расчет будет таким:

Отмерив необходимую длину трубы, нужно рассчитать также диаметр витка. Чтобы спираль не касалась стенок, его принимают на 10-12 см меньше диаметра бака-накопителя. Расчетные значения для некоторых размеров бака приведены в таблице.

Объем бака бойлера, л	Мощность тепловая, кВт	Длина змеевика, м	Диаметр бака бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Расстояние между витками целесообразно делать 5-8 см, чтобы улучшить условие теплообмена. При этом важно рассчитать общую высоту змеевика так, чтобы он не перекрывал входной и выходной патрубок для нагреваемой воды.

Теплообменник в виде бака выполняют обычно из того же материала, что и сам бак, а его размеры составляют 1/5-1/8 общего объема бойлера.

ТЭН, термостат и другие вспомогательные устройства

Один из недостатков бойлера косвенного нагрева — возможность его использования только в отопительный период. Решить эту проблему можно двумя способами:

• выполнить монтаж короткого замкнутого контура от котла, рассчитанного только на нагрев воды в бойлере;
• установить в самом баке ТЭН.

Первый способ связан с лишним расходом времени и топлива — при загрузке на неполную мощность котел будет работать с пониженным КПД, а в случае использования твердого топлива — еще и с образованием повышенного количества копоти и сажи. Кроме того, потребуется время на его обслуживание, загрузку и чистку.

Установка ТЭНа в сам бак бойлера позволит использовать его летом в режиме обычного водонагревателя. Для снижения затрат на электроэнергию нагрев можно производить в ночное время по более низким тарифам или подключить в систему солнечный коллектор.

Мощность ТЭНа должна соответствовать объему бака. В среднем, для объема 50 литров необходим ТЭН электрической мощностью 1,5-1,8 кВт, а для 200 литрового бойлера — 5-6 кВт. Эти значения могут быть незначительно изменены, при этом стоит помнить: чем больше мощность, тем короче время нагрева, и наоборот.

Осуществляя монтаж ТЭНа в бак бойлера, обязательно установите термостат, отключающий нагрев при температуре не более 90 градусов!

Также рекомендуется установить в бак магниевый анод, который отвлекает на себя процессы электрохимической коррозии внутри бака. Он постепенно растворяется при этом, и через несколько лет может потребоваться его замена.

В данной статье вы узнаете, что лучше: купить электрокотёл для частного дома или сделать своими руками.
Как правильно выбрать электрокотёл для обогрева дома площадью 100 квадратных метров, читайте

Порядок изготовления и монтажа

После проведения всех необходимых расчетов и подготовки эскиза можно собирать бойлер косвенного нагрева своими руками.

1. Сборку начинают с подготовки самой важной части — бака-накопителя. Можно использовать любую готовую емкость из нержавейки, алюминия или термостойкого пластика или сварить бак из листового металла и обрезков труб подходящего диаметра. Главное требование — достаточная толщина стенок и прочность бака и устойчивость к коррозии.
2. Достаточно просто сделать бак из отработанного газового баллона. Для этого верхнюю часть баллона срезают, внутренние стенки тщательно зачищают, промывают несколько раз и проветривают на свежем воздухе в течение 3-5 дней. В противном случае вода приобретет запах газа. После просушки поверхность грунтуют водостойкой краской.
3. В баке в соответствии с эскизом нужно сделать несколько отверстий: для подключения змеевика, для входного и выходного патрубка, а также для ТЭНа и термостата при их установке.

1. Приваривают обрезки трубы — патрубки, и нарезают на внешней части резьбу для подключения контура ГВС и отвода от контура отопления.
2. Далее нужно сделать змеевик по расчетным размерам. Навивать спираль удобно по шаблону, в качестве которого используют трубу нужного диаметра, бревно или любой прочный цилиндрический предмет. Навивка должна быть достаточно свободной, чтобы готовый змеевик снялся с оправки.

1. К патрубкам змеевик крепят с помощью пайки, проверяя герметичность соединений. Это можно сделать с помощью воздуха из компрессора и мыльной воды. Давление при опрессовке должно превышать рабочее давление в системе отопления как минимум в 1,5 раза.
2. При необходимости устанавливают в бак ТЭН, термостат и магниевый анод. Подключают к электрической части медный кабель необходимого сечения — для ТЭНа 2 кВт — 1,5 мм², для 4 кВт — 2,5 мм², для 5 и более — 4 мм².
3. Помещают бак в корпус, если он предусмотрен проектом. Устанавливают между стенками бака и корпуса временные или постоянные распорки, чтобы выдержать одинаковое расстояние со всех сторон. Заполняют пространство утеплителем, например, монтажной полиуретановой пеной.
4. После высыхания пены срезают излишки, обрабатывают патрубки и крепят крышку корпуса. Можно окрасить его краской по металлу в светлые тона, для меньшего излучения тепла и продления срока службы.
5. Подключают бойлер к системе отопления и ГВС соответственно приведенной схеме.

Сделать бойлер косвенного нагрева своими руками довольно просто и бюджетно, а его эффективность и экономичность быстро окупит все затраты. Горячая вода со стабильной температурой сделает жизнь в загородном доме обеспечит привычный горожанам комфорт.
