Подогрев воды в бассейне

Используем солнечную энергию

Даже в самый солнечный день мы можем столкнуться с такой ситуацией, когда вода в бассейне не прогревается до комфортной температуры, и тогда, вместо удовольствия от плескания в бассейне, просто приходится окунуться и сразу выходить, а потом объяснять детям, почему им нельзя купаться. Чтобы такой проблемы не возникло, рассмотрим несколько способов использования солнечной энергии для более эффективного нагрева воды.

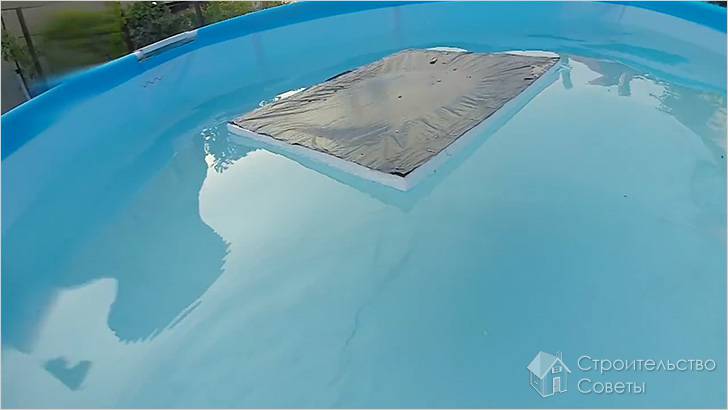

Экран

Такое приспособление будет эффективно только для небольших разборных бассейнов.

Для изготовления экрана потребуется лист пенопласта высокой плотности (иначе он будет крошиться) и черная полиэтиленовая пленка. Из листа пенопласта вырезается внутренняя часть, чтобы получилась рамка, поверх которой скобами прикрепляется пленка. Экран кладется на воду необшитой частью вниз. Солнце, нагревая пленку, поднимает температуру под ней. В свою очередь теплый воздух нагревает воду. КПД такого приспособления весьма невысокое, но можно сделать несколько экранов, тогда вода будет нагреваться быстрее.

Еще один способ нагревания воды в бассейне возможен с помощью черной пленки, к которой по углам привязаны грузики. Это может быть достаточно большое по размерам полотно, только обязательно без дырок. Оно погружается не полностью в воду, а так, чтобы посредине оставался купол с воздухом внутри. В зависимости от размеров полотна и глубины бассейна, вес грузиков придется подбирать опытным путем. Это могут быть куски гранита или какого либо другого материала, который не впитывает в себя воду.

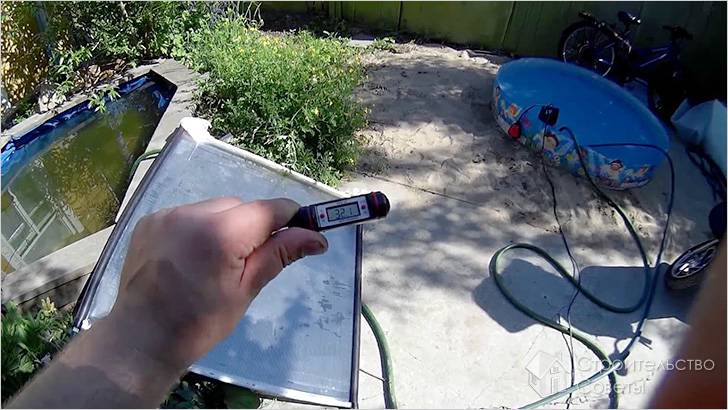

Солнечный коллектор

Изготовление солнечного коллектора вполне по силам большинству людей, владеющих инструментом. Мы не будем рассматривать процесс сборки сложных систем, а остановимся лишь на тех, которые можно без проблем сделать в домашних условиях. Чтобы сделать солнечный водонагреватель, можно использовать различные материалы:

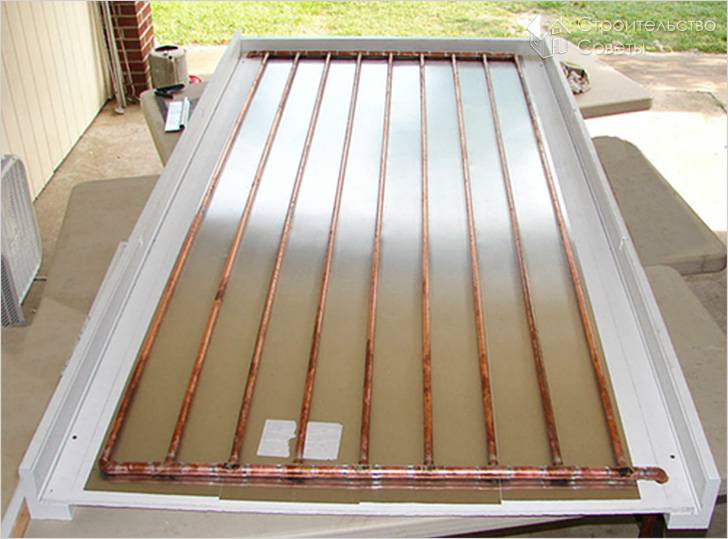

• Медные трубки. Для изготовления солнечного коллектора из медных трубок наиболее практично их спаять по принципу автомобильного радиатора. Благодаря этому на сравнительно небольшой площади можно расположить большое количество трубок. Если же трубки гнуть, то из-за ограничения радиуса изгиба общая площадь коллектора будет небольшой. Для увеличения КПД нужно делать больший коллектор, в сравнении с паянным.

• Алюминиевые трубки. Коллектор из алюминиевых трубок не спаять в домашних условиях, поэтому их можно сгибать и укладывать в каркас.

• Черные полимерные трубы. Такой материал просто укладывается спиралью внутри каркаса, фиксируясь внутри него. Труба должна быть цельной.

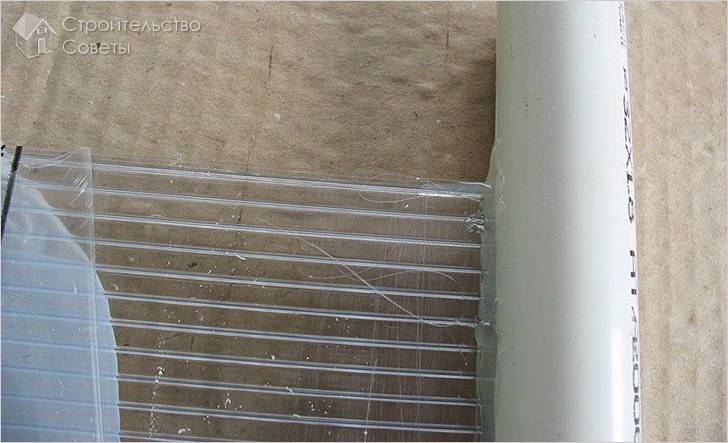

• Черный сотовый поликарбонат. В качестве трубок используются соты поликарбоната. Для изготовления такого коллектора, кроме листа поликарбоната, еще будут нужны пластиковые водопроводные трубы большого диаметра. В трубе по ширине поликарбоната вырезается паз. В этот паз вставляется подготовленный лист так, чтобы соты были внутри трубы. После этого все щели заделываются термоклеем. Водопроводная труба с одной стороны глушится, а с другой стороны, с помощью фитинга крепится труба (или шланг), который будет идти к бассейну. Конструкция располагается так, чтобы одна часть коллектора с приклеенной трубой была внизу, а вторая выше – так система будет работать самотеком. При использовании прозрачного поликарбоната КПД коллектора будет ниже.

• Секции плоских стальных радиаторов. Вряд ли кто-то будет разбирать новые радиаторы для того, чтобы из них сделать солнечный коллектор, а вот использовать бывшие в употреблении в самый раз. Под каждый радиатор изготавливается каркас, а получившиеся коллекторы соединяются трубами параллельно.

Подобные устройства можно использовать и для подогрева больших бассейнов, но тогда нужно будет изготовить много коллекторов, которые могут не вписаться в дизайн участка.

Для каждой вышеперечисленной конструкции нужно изготовить каркас с приклеенным на дне светоотражательным (или черным, если используется утеплитель) материалом. Внутри нужно установить и закрепить сам коллектор. Конструкция устанавливается под углом, причем верхняя часть должна не быть выше уровня воды в бассейне. В противном случае придется устанавливать циркуляционный насос.

Есть еще один способ использования энергии солнца – солнечные батареи, вырабатывающие электричество. В таком случае вырабатываемая электроэнергия будет использоваться для подогрева воды. Хотя такая система может функционировать круглогодично, нужно учесть, что стоимость ее очень высокая.

Электронагреватели

Система электронагрева отлично подойдет для бассейна небольшого размера. Это не говорит о том, что такой нагреватель не способен нагреть воду в большом бассейне, просто экономически это будет невыгодно из-за большого расхода электроэнергии. Кроме того, мощные нагреватели выпускаются для работы под напряжением 380 вольт, а в большинстве домов такое оборудование подключить нет возможности.

Выбирая проточный водонагреватель, нужно учитывать не только напряжение для его работы, ни и потребляемую мощность. Может случиться так, что проводка, идущая к дому, не рассчитана на большое энергопотребление.

Для того чтобы определиться, стоит ли связываться с устройством, работающим от электричества, нужно рассмотреть его преимущества и недостатки. Начнем с достоинств:

• Весь процесс обогрева можно полностью автоматизировать.
• В бассейн сразу начинает поступать горячая вода.
• Оборудование компактное.
• Простое управление.
• Невысокая стоимость оборудования.

Недостатки тоже имеются:

• Нужно учитывать возможности электросети.
• Большое потребление электроэнергии.
• Срок эксплуатации нагревателя находится в прямой зависимости от качества проходящей через него воды.

Что касается установки нагревателя, то эту работу можно выполнить самостоятельно, чего не скажешь о монтаже электропроводки, термостатов и других систем автоматизации (это не касается профессиональных электриков).

Многие производители, стараясь сохранить индивидуальность, выпускают оборудование со своей схемой подключения, подключаемое и настраиваемое по индивидуальной схеме. По этой причине мы не будем подробно останавливаться на этом способе обогрева бассейна.

Так как большую часть работ не получится выполнить самостоятельно, то при выполнении работ самостоятельно, вряд ли получится существенно снизить затраты. Кроме того, из-за неправильной настройки нагревательное оборудование может быстро выйти из строя. В таком случае себестоимость всей системы существенно возрастет.

Теплообменник

Что, такое теплообменник? Не вдаваясь в технические формулировки, можно коротко объяснить – это устройство, имеющее два независимых контура, в котором вода, приходящая от нагревателя, нагревает воду во втором контуре, не смешиваясь с ней.

Теплообменник лишь передает тепло, поэтому нужен нагревательный прибор, от которого он будет запитан.

Не имеет разницы, откуда будет поступать вода в теплообменник. Это может быть:

• Электрокотел.
• Газовый котел.
• Твердотопливный котел.
• Котел на жидком топливе.
• Тепловой насос.
• Солнечная батарея.

Любая из этих систем может быть задействована как для обогрева дома и подогрева воды или только для бассейна.

Из преимуществ стоит отметить такие особенности:

• Не нагружает электросеть.
• Процесс подогрева воды можно автоматизировать за счет установки термостата.
• Простое управление.
• Оборудование компактное.
• Невысокая стоимость оборудования.
• Простота монтажа.

Теперь о недостатках.

• Потребуется больше суток, чтобы нагреть залитую воду в бассейн. В дальнейшем постоянная температура поддерживается этим устройством.
• Высокая стоимость оборудования.

Часто делается комбинированная система с электронагревателем, который включают только тогда, когда нужно быстро нагреть воду до нужной температуры.

Топливные водонагреватели

Для больших стационарных бассейнов нужны стационарные системы подогрева, но если разборным бассейном решили воспользоваться, к примеру, на даче, то придется долго ждать, пока нагреется в нем вода. В этом случае можно сделать дровяной подогреватель. Самый простой вариант такого устройства состоит из змеевика, расположенного вокруг костра. Под действием насоса через него будет проходить вода и выливаться в бассейн.

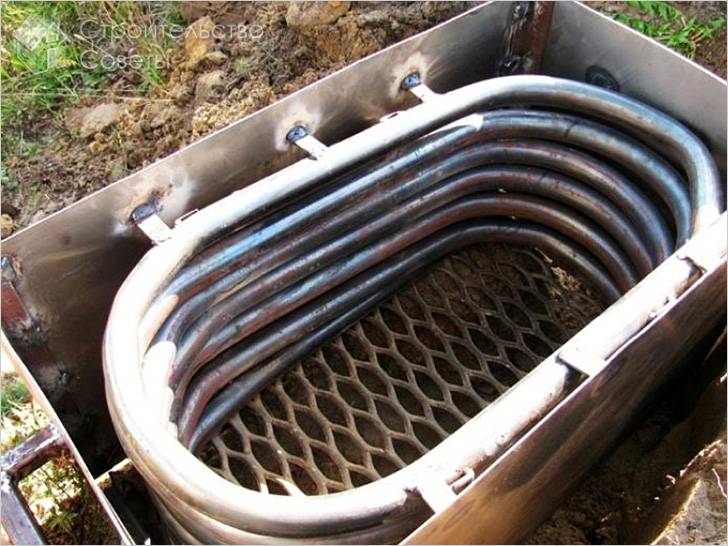

Устройство будет более эффективно работать, если змеевик поместить внутри металлического корпуса и сделать решетчатое дно. Такая импровизированная печь устанавливается над приямком или к ней привариваются ножки. Концы трубы змеевика должны быть выведены подальше от очага пламени, чтобы не расплавился натянутый на них шланг. Поскольку нагрев воды в трубах происходит очень быстро, потребуется подключение циркуляционного насоса.

Преимущество такого устройства в том, что можно сочетать приятное с полезным – сжигать мусор и греть воду. Что касается топлива, то это может быть всё, что хорошо горит.

Не стоит использовать в качестве топлива старые автомобильные покрышки, так как при их сгорании выделяется черный токсичный дым и образуется много сажи, которая будет оседать на участке.

Если нет желания или возможности делать самодельный водонагреватель, то можно приобрести такой агрегат заводского изготовления.

Как снизить тепловые потери

Ни для кого не секрет, что вода остывает, но этот процесс можно замедлить, если позаботиться о методах теплосбережения.

Дети очень любят плескаться и брызгаться в воде – явление вполне нормальное, но при невысокой температуре воздуха это приведет к ускоренному остыванию воды в небольшом по объему бассейне.

Крытый или открытый бассейн

В зависимости от ответа на этот вопрос, потребуются разные меры для сохранения тепла.

Если еще во время строительства бассейн не был утеплен, то огромная часть тепла будет уходить через стены.

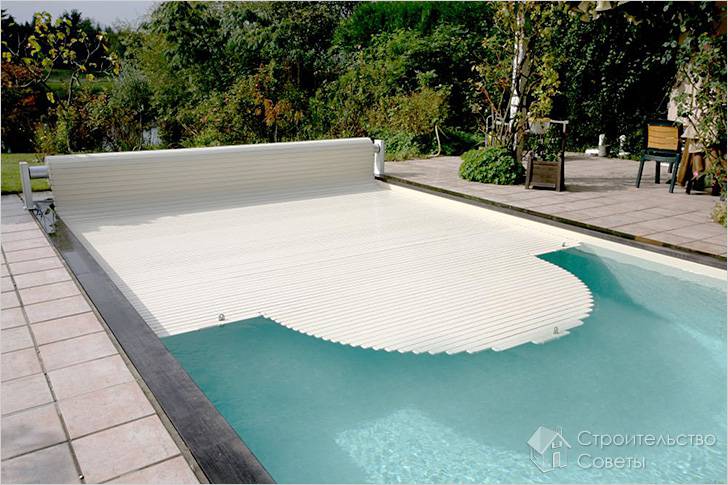

Для открытого бассейна, когда им никто не пользуется, можно использовать теплосберегающие жалюзи, которые расстилаются поверх воды.

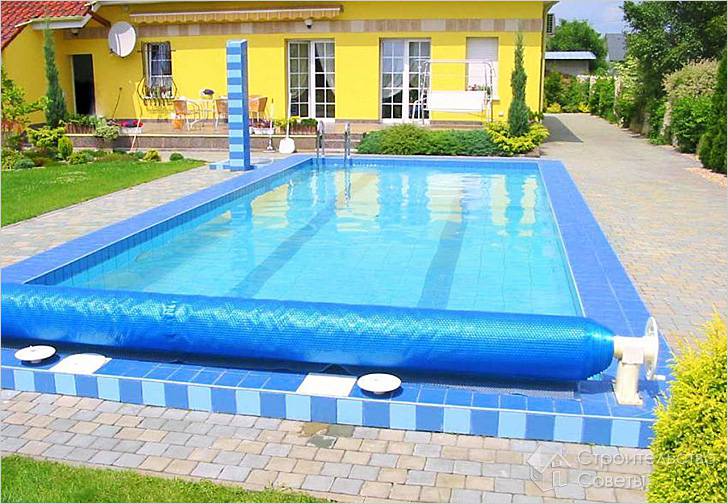

Также можно использовать обогревающее покрывало.

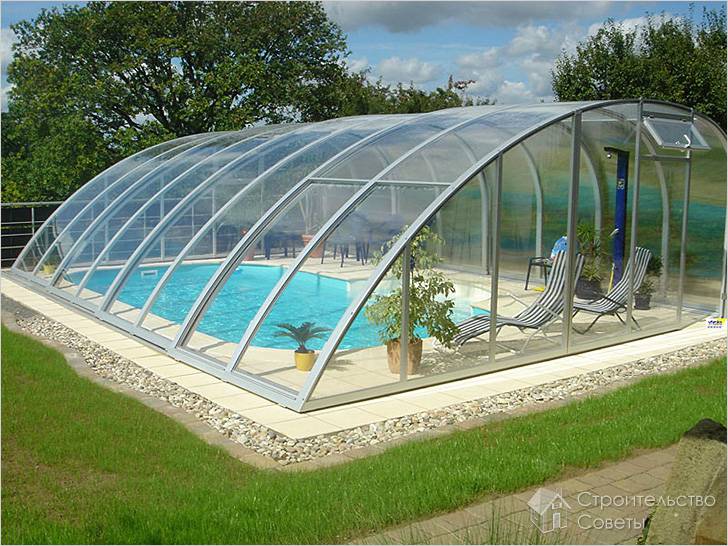

Под куполом крытого бассейна также нужно поддерживать комфортную температуру воздуха. Если это не сделать, то вода будет быстро остывать, испаряясь из бассейна, что приведет к появлению повышенной влажности внутри помещения. Кроме того, чаще придется добавлять в бассейн воду с водопровода, на разогрев которой потребуется больше энергии, нежели обычно.

Крышу лучше сделать из материала, который будет пропускать достаточно солнечного света (стекло, поликарбонат). Это будет способствовать прогреву помещения и воды, словно в теплице. Недостатком такого метода является то, что в зимнее время прозрачная крыша не сможет удерживать внутри тепло.

Сэкономить тепло в бассейне поможет грамотно подобранная облицовка внутри бассейна. Покрытие должно не отражать солнечные лучи, а поглощать их.

Надеемся, что вы нашли в статье нужную информацию и сможете ей воспользоваться. Также с радостью прочитаем, какие способы нагрева воды в бассейне вы знаете. Такую информацию вы можете оставить в разделе, посвященному комментариям.

Подогрев электронагревателем

Электрические проточные нагреватели содержат встроенные ТЭНы. Их делают из металла или антикоррозийного сплава. Вода, проходя через них, нагревается с каждым разом все больше. Корпус производят из пластика, нержавеющей стали или титана. Работает от сети. Модели отличаются мощностью.

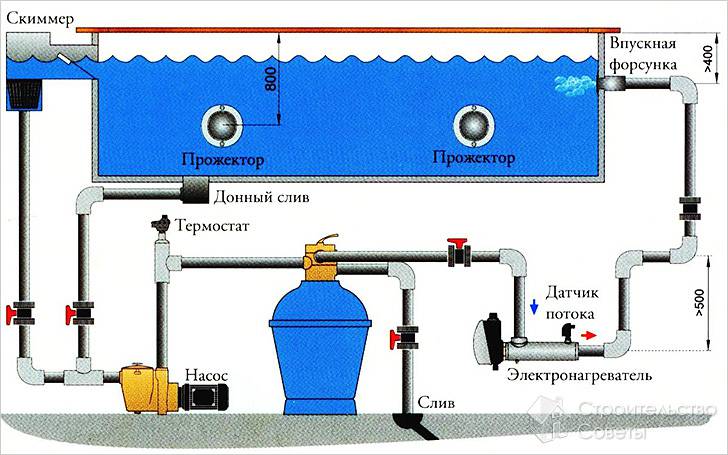

Схема установки электрического подогрева

Электронагреватели популярны. Предназначены для чаш небольшого объема.

Приборы этого типа имеют максимальную мощность в 18 кВт. Они способны нагреть до 36 кубических метров жидкости.

Лидеры продаж

Intex – компания, выпускающая бассейны и аксессуары к ним. Водонагреватели подходят для надувных водоемов. Для регулировки температуры нагрева встроен термостат с ручным управлением.

Водонагреватель для водного пространства Intex

Bestway – вторая по популярности компания. Устройство за час производит подогрев воды на даче в бассейне на 1,5оС. Техника маломощная, предназначена для небольших объемов. Купить можно модели со встроенным термостатом или без него.

Электрический нагреватель воды Bestway

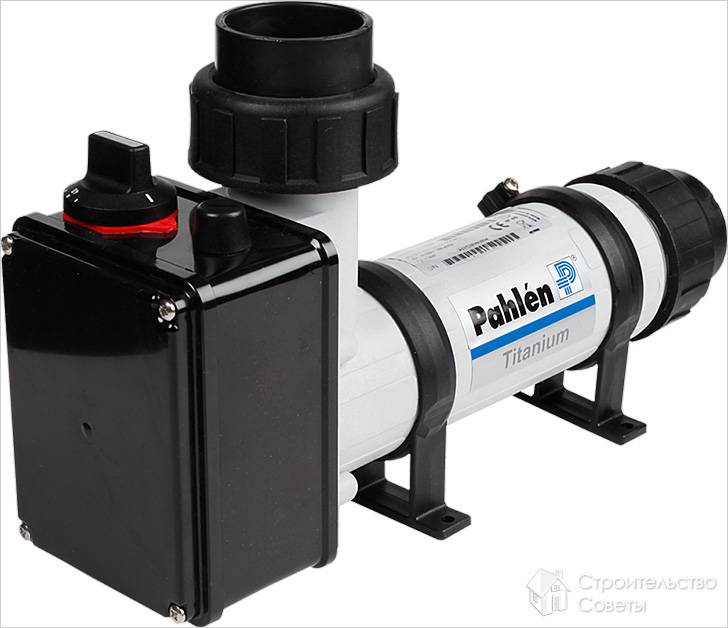

Pahlen – проточный водонагреватель с мощностью до 18 кВт. Для агрегатов выше 3 кВт требуется подключение к электросети с напряжением 380 Вольт.

В комплектацию входят реле и термостат. Регулировать воду в бассейне на даче не нужно. Это происходит автоматически. Есть система защиты от перегрева. Максимальный нагрев до 40оС.

Pahlen

Подогрев при помощи теплообменника

Если установлен зимний бассейн или с большим резервуаром, тогда монтируют подогрев на основе теплообменника. Он подключается непосредственно к системе отопления дома, работающей например от газового котла. Выполнен в форме змеевика в колбе, по которому течет горячая вода.

Теплоноситель движется за счет циркуляционного насоса. Жидкость поступает в колбу, где греется от змеевика. С каждым новым кругом она нагревается все больше. После возвращается в чашу. Процесс автоматический, не требует особого контроля. Пользователь только устанавливает температуру на термостате.

Нагреватель выбирают исходя из габаритов бассейна. В первые сутки включают на максимальную мощность, затем поддерживать оптимальную температуру. При этом нельзя допускать резких перепадов.

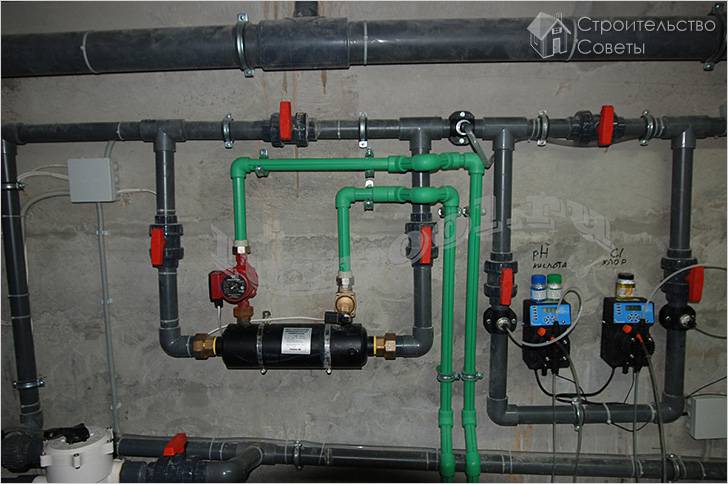

Теплообменник устанавливают между насосом и системой дезинфекции. Хлор не будет попадать в аппарат, что увеличит его срок службы.

Преимущества:

• нагревает большие объемы с меньшим расходом энергоресурсов;
• легкость эксплуатации.

Технику используют для каркасных и надувных моделей. Зимой организуйте дополнительное утепление конструкции. Иначе большая часть тепла будет уходить в атмосферу.

Подогрев солнечными коллекторами

Чтобы подогреть бассейн на даче можно использовать энергию солнца. Нагреть воду можно внутри помещения и на открытом пространстве. Достаточно 3-5 часов, чтобы она достигла нужной температуры.

Солнечные коллекторы для подогрева воды в летний период

Для создания системы с подогревом нужно специальное оборудование. Модули в виде экрана или трубки. Принцип работы солнечных батарей:

• коллекторы черного цвета интенсивно поглощают солнечные лучи;
• от полученной энергии вода достигает высоких температур;
• после прогрева до нужного градуса, запускается циркуляционный насос.

Предусмотрены модели с трехходовыми автоматическими клапанами. Они обеспечивают бесперебойную циркуляцию теплоносителя по системе.

Стоит знать! Использовать солнечные коллекторы целесообразно в тех регионах, где много солнечных дней. При пасмурной погоде КПД понижается.

Установленные солнечные батареи для нагрева воды

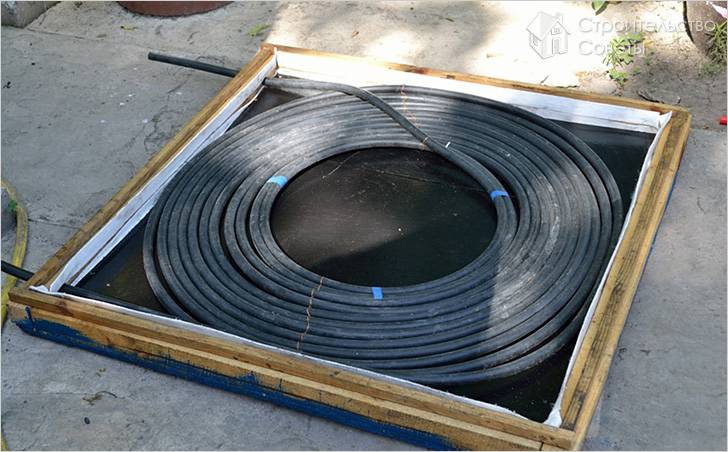

Подобное устройство можно сделать с помощью обычного черного шланга. Потребуется около 40 метров материала, насос для циркуляции и ровная площадка:

• шланг скручивается спиралями, укладывается под углом к солнцу на поверхности;
• к нему подключается насос;
• конструкцию соединяют с бассейном.

Такой способ подойдет для маленьких надувных конструкций, средних каркасных сооружений. Используйте шланги с большим диаметром.

Теплообменники для бассейнов

Так выглядит один из теплообменников для бассейна

Это металлический цилиндр, по которому протекает горячая вода. Он подключен к источнику горячей воды. Часто это контур нагрева горячей воды котла или проточный водонагреватель. Могут быть и другие источники. Кто как приспособится.

Тут сразу возникает вопрос: зачем нужен сам теплообменник? Ведь можно воду напрямую брать из бассейна, подавать на нагреватель и нагретую сбрасывать. В принципе, такая схема возможна, но проблема том, что вода в бассейне содержит много различных примесей: от хлора и химии, до разных мельчайших взвешенных частиц. Так что при такой схеме теплообменник быстро забьется.

Другой момент — в водоеме не открытом воздухе содержится достаточно большое количество кислорода, из-за которого быстро окислится и выйдет из строя теплообменник в котле или проточном нагревателе. Именно поэтому по петле со специальным теплообменником для бассейна и гоняют небольшой объем теплоносителя.

Один из видов теплообменников — змеевик. Его можно изготовить самостоятельно, и так же своими руками подключить к системе. Для тех, кто делал отопление в доме, это не проблема. Но змеевики эффективны только на небольших объемах. Маленький бассейн для детей они прогреют за небольшой промежуток, а с десятком кубов, не справятся точно.

Схема организации нагрева воды в бассейне

Нагреватели бассейна от электричества — это обычные водяные ТЭНы с терморегуляторами повышенных мощностей. Есть они накопительного типа — это когда вода закачивается в бак достаточно большого объема, где установлены нагревательные элементы, и оттуда же она выводится, но уже с гораздо более высокой температурой.

Проточный электронагреватель воды в бассейне

Электронагреватели для бассейнов бывают и проточного типа. Он встраивается в систему водоподготовки бассейна после фильтра. Вода на него подается очищенная, а затем после подогрева поступает в бассейн через форсунки.

Работать электрические нагреватели для бассейнов могут от сети 220 В или 380 В. В большей степени зависит это от мощности. Рассчитывается она следующим образом: для открытых бассейнов на один куб берут 0,5-1 кВт, для закрытых — 0,3-0,5 кВт.

Так как объемы воды большие, то расходы на подогрев — тоже более чем значительные. Греть нужно тонны воды, что требует больших мощностей, и соответственно, больших затрат электроэнергии. Плюс ко всему, не на каждом участке есть возможность дополнительно включать 3-18 кВт электрооборудования. И это кроме всего, что работает в доме, а также оборудования, которое необходимо для обслуживания бассейна, хоть оно (не считая электронагревателя воды) «тянет» немного.

Тепловые насосы для подогрева воды

Тепловые насосы отбирают тепло у наружных источников тепла, преобразуют его и передают в нагреваемую среду. Для повышения температуры воды в бассейне чаще используют устройства типа воздух-вода. В этом случае энергия отбирается у воздуха и передается воде.

Внешне устройство напоминает кондиционер. Большая часть подобных устройств настолько автоматизирована, что, подключив его, выставив режим и желаемые температуры, больше к нему и не прикасаются. Управление возможно с дистанционного пульта или панели на корпусе.

Тепловой насос внешне напоминает наружный блок кондиционера

Работают тепловые насосы от сети 220 В, потребляют в зависимости от вырабатываемой мощности 1-2 кВт. Но энергия в этом случае идет не на нагрев воды, а не перекачку тепла из одной среды в другую – она нужна для работы мотора и компрессоров. Затратив всего 1-2 кВт, получить можно 5-12 кВт – зависит от типа системы.

Как большая часть автоматизированных и технологически непростых устройств, стоят тепловые насосы много. Около 130-180 тыс. рублей.

Солнечные системы

Для нагрева воды в бассейне не всегда достаточно только солнечного света, падающего на поверхность. Но использовать солнечное тепло можно и с других поверхностей. Для этого давно используют гелиосистемы — коллекторы и вакуумные трубки. Более эффективны трубчатые нагреватели, но и коллекторы достаточной площади могут обеспечить требуемую температуру. Площади, правда, нужны большие, но ведь и воды греется немало.

Солнечный подогрев бассейна эффективен в ясные дни

Для крытых бассейнов размеры солнечных коллекторов должны быть порядка 60-70% от поверхности водяного зеркала бассейна, для открытых — 80-100%. Тогда вода будет теплой. Но только в солнечный день. Это – один из главных недостатков гелиосистем. Второй – немалая стоимость устройств. Меньше, чем тепловые насосы, но тоже достаточно, особенно если учесть, что нужны большие по площади устройства.

Зато солнечные коллекторы несложно изготовить своими руками: материалы доступны, технология несложная, есть масса примеров. Один из них представлен в видео. Но площадь этого будет маловата для этого бассейна. Чтобы нагрев был существенным, необходимо таких несколько штук. Сделать такой нагреватель для воды своими руками может каждый. Без исключений.

Есть недорогой поверхностный солнечный нагревателя для бассейна «Интекс». Это двухслойная пленка ПВХ черного цвета, сваренная так, что в ней образован лабиринт для воды. В этот коврик, который плавает на поверхности бассейна, насосом подается вода. Проходя по лабиринту, она нагревается за счет того, что черная поверхность хорошо поглощает тепло. Выходит она, уже имея значительно более высокую температуру. Для большей эффективности забор воды производят со дна бассейна, где вода холоднее.

Плавающий резиновый солнечный коллектор. Очень недорогой вариант

Использоваться такой нагреватель воды может в бассейнах, которые находятся на открытых, солнечных площадках. Пригоден для бассейнов объемом не больше 30 м3, повысить температуру может на 3-5° в зависимости от погоды.

Нагрев воды в бассейне своими руками

Бассейн, пусть даже и не очень большой, удовольствие недешевое. Но без подогрева воды в нем далеко не всегда комфортно. Не у всех имеются средства или желание покупать не менее дорогие устройства для того чтобы поднять температуру воды. Вот и придумывают мастера-самоделкины разные подогреватели для бассейна, которые не требуют больших денег.

Самое доступное у нас топливо — дрова. И было бы странным, если бы не было средств подогрева бассейна дровами. Промышленных аналогов мы не встречали, разве что приспособить дровяную печь с водяной рубашкой под это дело. А самодельных агрегатов встречается много.

Основа всех устройств подогрева воды в бассейна на дровах — змеевик

Основная идея – металлический змеевик располагается внутри топки, на вход подается вода из бассейна при помощи насоса. Проходя по разогретому пламенем змеевику, она нагревается, по второму шлангу или трубе отводится обратно.

Одно из устройств для подогрева воды в бассейне дровами, сделанных своими руками

Основная задача – подобрать скорость подачи воды так чтобы она в трубе не закипела ни при каких условиях. Потому желательно брать насос достаточно мощный. Использовать можно штатную помпу от бассейна или циркуляционный насос.

Довольно рискованно, оостроумно

На фото несколько таких устройств. В одном змеевик спрятан в баке, в котором разводится огонь. Дым отводится через дыру в крышке. Система будет более эффективной, если сделать дымоход. Еще полнее использовать тепло можно, если сделать водяную рубашку. Можно на корпусе, можно на дымоходе, а можно – и там и там.

В другом варианте для небольшого надувного бассейна сварена квадратная емкость. Принцип тот же. Реализация немного другая.

Квадратная емкость, внутри которой змеевик и костер

Есть еще более простой вариант: змеевик, внутри которого разводится огонь. Это устройство можно использовать даже в походе. Только каким-то образом нужно будет решить проблему отведения горячей воды. Возможно, использовать термостойкие шланги или кусок металлопластиковой трубы для отопления.

Очень даже удобно в походе или поездке — вы всегда обеспечены теплой водой

Есть пример изготовления электрического нагревателя для бассейна своими руками. Использован ТЭН для бойлера, придумана оригинальная конструкция его закрепления в корпусе старого ножного автомобильного насоса. Подробности смотрите в видео.

Очень простой и интересный способ сделать солнечный нагрев воды в бассейне более эффективным. Он требует минимума денег, и немного времени. Нужны будут пластиковые хула-хупы, плотная черная пленка, паяльник, нож.

Идея не нова: нагревается плавающая на поверхности воды черная пленка, она отдает тепло воде. Нагрев более эффективный так как темные предметы больше поглощают солнечной энергии.

Очень простые коллекторы солнечного света хула-хупы с приваренной черной пленкой

Работа состоит в следующем: на хула-хуп ровно укладывается пленка, паяльником точечно сплавляете пластмассу и пленку. Желательно не прожечь обруч, так как он должен плавать, а не тонуть. Плавят по кругу, с расстоянием 10-15 см. Пленка должна держаться довольно крепко. В середине нужно сделать несколько отверстий – нежелательно, чтобы попал воздух. Потому и поворачивать обручи нужно той стороной в воду, на которой натянута пленка.

Эти круги раскладывают по поверхности. Чем большую площадь они занимают, тем быстрее прогревают воду. Раскладывать их легко – разбросали по поверхности. Собирать тоже — согнали в одну сторону сложили у борта стопкой.

Сохранение тепла

Как нагреть воду в бассейне понятно. Есть и фабричные, и самодельные нагреватели. Но не менее важно ее сохранить. Большая часть тепла уходит из воды в ночное время. Основная задача – снизить потери. Делают это устраивая над бассейном навес. Он может быть стационарным, раздвижным, откидным и т.д.

Если навес, по какой-то причине, не вариант, можно снизить потери при помощи покрывала. Есть пленки, плавающие на поверхности. Они имеют множество воздушных пузырьков и непрозрачную поверхность. Пленку расправляют на поверхности вечером, и снимают после того, как вода достигла комфортной температуры.

Сохранить тепло и ускорить прогрев воды можно при помощи покрывала, которое плавает на воде

Кроме плавающих пленок есть тенты, которые накидываются сверху на конструкцию. Но они достаточно неудобны — даже если бассейн имеет три метра ширины, в одиночку натянуть или свернуть тент довольно проблематично. А помощники есть далеко не всегда. Тем не менее, можно использовать и тенты – они достаточно эффективны. Тем более, что их легко заменит, скажем кусок брезента, плотной (лучше непрозрачной) пленки, и т.д.

Для прямоугольного бассейна чтобы расправлять и собирать тент было легче, вдоль одной из сторон (короткой) с расстоянием 1-1,5 метра можно прикрепить легкие планки. Тогда держась за планки проще раскладывать и собирать покрывало.

Можно сделать что-то типа такого укрытия из пленки и планок
