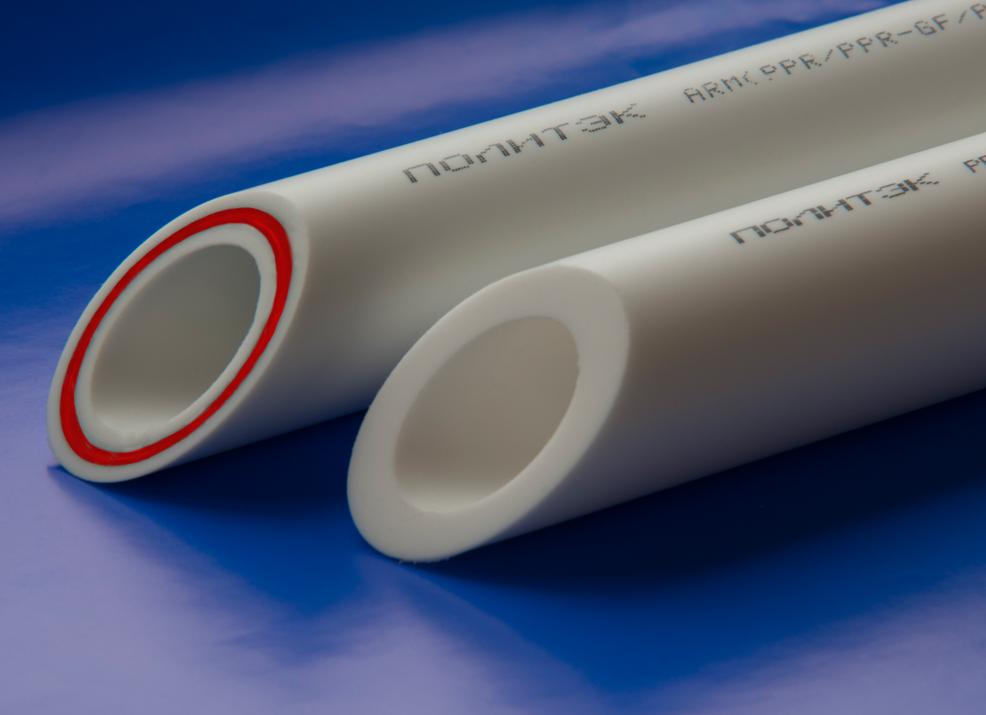

Полипропилен для горячей воды

Особенности разводки системы водопровода

Монтаж своими руками металлопластиковых труб начинается с устройства шаровых кранов на стояке. Для установки необходимо выбирать исключительно качественные шаровые краны, которые способны работать при высоком рабочем давлении (в пределах 60 атмосфер) и температуре в пределах 150 градусов.

Совет!

Китайских подделок необходимо избегать, поскольку в системе водопровода многое зависит как раз от качества кранов.

Именно шаровым краном в ситуации с появлением протечек можно перекрыть подачу воды в квартиру.

Шаровые краны для металлопластикового трубопровода

Схема системы металлопластикового трубопровода

Далее монтаж водопровода из металлопластиковых труб выполняется в такой последовательности:

1. Фильтр глубокой очистки и счетчик воды;
2. Фильтр тонкой очистки;
3. Редуктор давления;
4. Коллектор, от которого выполняется разводка и монтаж труб из металлопластика до непосредственно сантехнических приборов.

Металлопластиковые трубы монтируются совместно с фильтрами, чтобы обезопасить сантехнические приборы и сами трубы от мелких частиц песка, металлов, окалин, присутствующих в стояках в значительных количествах.

Установка коллектора требуется для обеспечения равномерной подачи воды к потребляющим элементам – раковине, унитазу, стиральной машине, от водопроводного стояка. Как правило, коллекторы имеют 2, 3 или 4 выхода. В том случае, когда количество потребляющих приборов более четырех, подбирают такие коллекторы, которые имеют необходимое число выходов.

Фитинги для труб из металлопластика

Если требуется соединить трубы металлопластиковые – монтаж и непосредственно соединение выполняется при помощи фитингов для металлопластиковых труб, которые бывают следующих типов:

• Пресс-фитинги (прессующиеся);
• Винтовые (компрессионные).

Соединение труб посредством компрессионных фитингов

Схема компрессионного фитинга

Выполнение соединений с помощью компрессионных фитингов:

• В случае применения компрессионного фитинга, соединение получают за счет давления, возникающего в процессе закручивания гайки на обжимном разомкнутом кольце.
• Для выполнения компрессионного соединения специальные инструменты для монтажа металлопластиковых труб не требуются.
  Соединение выполняют с использованием двух гаечных ключей: в то время, когда одним затягивают гайку, другим ключом оказывают сопротивление.
• Если при выполнении разводки применяются металлопластиковые трубы – монтаж должен производиться к потребляющему прибору от коллектора одной целой «нитью», избегая лишних соединений.
• Через некоторое время может появиться необходимость в протяжке для поддержания герметичности соединения компрессионных фитингов.
  Но если уложить в пол или закрыть плиткой трубы, имеющие несколько фитинговых соединений, то выполнение данной операции или демонтаж металлопластиковых труб в случае возникновения такой необходимости станет очень затруднительным.

Совет!

Чтобы избежать периодической протяжки фитингов, вам ничего не останется, как монтировать металлопластиковые трубы при помощи пресс-фитингов.

Соединение труб из металлопластика при помощи пресс-фитингов

Схема пресс-фитинга

Пресс-фитинги долговечны и прочны (гарантия на них составляет до 50 лет), могут выдерживать давление до 10 бар, а производимая с их помощью разводка металлопластиковых труб выполняется быстро и легко.

Металлопластиковые трубы с соединением пресс-фитингами устанавливают, применяя специальную пресс-машину. Этот инструмент для монтажа металлопластиковых труб бывает простым ручным и микропроцессорным гидравлическим.

Инструкция по монтажу металлопластиковых труб с соединением пресс-фитингами:

1. Трубу отрезают специальными ножницами под прямым углом.
2. При помощи развертки и специального инструмента для калибровки снимается фаска, и диаметр трубы подгоняется для последующего монтажа.
3. На торец трубы надевается гильза, сделанная из нержавеющей стали.
4. До упора в трубу фитинга вставляется фасонная часть.
5. Зажимом пресса – ручного или гидравлического – захватывается гильза.
6. До упора сводят рукоятки пресса.

Правила прокладки металлопластикового трубопровода

Трубопровод из металлопластика прокладывают в соответствии со следующими правилами:

• Осуществляя монтаж металлопластиковой трубы, нужно соблюдать чрезвычайную аккуратность, поскольку трубы очень чувствительны к воздействию ультрафиолетового излучения, механическим и термическим повреждениям.
  Открытая прокладка таких труб допустима исключительно в таких местах, где воздействие данных факторов отсутствует.
• Технология монтажа металлопластиковых труб скрытой прокладкой предусматривает устройство люков и съемных щитов для доступа к фитингам компрессионного типа. Такие люки и щиты не должны иметь острые выступы.
• Монтаж труб через конструкции зданий осуществляется с применением гильз с внутренним диаметром, на 5-10 мм превышающим внешний диаметр трубы.
  Зазор, который образуется при этом, заполняется мягким несгораемым материалом, способным обеспечить движение трубы в продольном направлении.
• В процессе устройства металлопластиковых труб для водопровода или отопления на каждом этапе нужно помнить о недопустимости возникновения царапин или надрезов на поверхности труб.

Пример схемы системы бытового водопровода

Совет!

Распаковывая бухту с трубой, не следует пользоваться острыми предметами. При разметке трубы необходимо использовать исключительно карандаш или маркер.

• Монтаж трубы металлопластиковой производится посредством опор или подвесок, при помощи которых выполняется крепление к стене.
  Опоры и подвесы предлагаются производителями труб. Металлические крепления необходимо оснащать прокладками из мягкого материала.

Трубопровод из металлопластика, выполненный своими руками, прослужит дольше, если приведенные советы, инструкции и рекомендации будут соблюдены в полном объеме.

Отличительные особенности материалов

Достоинства изделий из металлопластика:

• продолжительный срок использования;
• повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
• не требует специальных приспособлений для создания нужного угла изгиба;
• быстрый и простой монтаж конструкции;
• низкий коэффициент теплопроводности;
• хорошая звукоизоляция;
• не ржавеют;
• устойчивы к образованию внутренних отложений;
• сборка системы производится с минимумом отходов;
• совместимость с другими материалами;
• антистатичность;
• высокая устойчивость к замерзанию;
• качество транспортируемой жидкости не меняется;
• правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.

Недостатки:

• при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
• при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
• прямые солнечные лучи губительны для изделий с полимерным покрытием.

Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.

Оптимальными и выгодными по цене вариантами являются диаметры 16 и 20 мм, но их можно использовать только при наличии в вашей системе водоснабжения постоянного хорошего давления.

Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.

Технические показатели

• диаметр изделия 16-63 мм;
• толщина наружного полимерного покрытия 2 – 3 мм;
• толщина алюминиевого слоя 0,19 – 0,3 мм;
• вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
• +95°С – оптимальная рабочая температура;
• выдерживают кратковременную нагрузку до +110°С;
• замерзают при низкой температуре;
• минимальный радиус изгиба 80 – 125 мм при ручном способе.

Подробная инструкция для экономных владельцев собственного дома — Установка счетчика воды своими руками.

Об особенностях монтажа и выборе пластиковых дренажных колодцев читайте .

Как сделать твердотопливный котел длительного горения своими руками? Инструкция, чертеж и схема котла.

Технология установки. Инструкция по монтажу

Компрессионного фитинга

• Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
• Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.
• Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
• На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс. Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.

Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Пресс фитинга

• Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют. Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.

• Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

• На штуцер пресс-фитинга насаживается отрезок трубы. Глубина посадки контролируется визуально (сквозь специальное отверстие на гильзе).

• С противоположного конца фитинга процесс насадки осуществляется так же.

• С помощью пресс-клещей осуществляем прессовку соединительной гильзы внутри фитинга.

Процесс монтирования пройдет быстрее и успешней если вы купите фитинги и трубы одного производителя.

Пуш-фитинга

• Для соединения не требуются дополнительные инструменты и приспособления.
• Нужно проверить затянута ли колодка до упора.
• Подготовленный заранее отрезок трубы просто вставляют в отверстие фитинга.

Для повторного использования пуш-фитинга необходимо разобрать конструкцию. Для этого нужно раскрутить удерживающую колодку и изъять трубу. Тарельчатую пружину нужно заменить на новую – теперь фитинг вновь готов к использованию.

Крепление к стенам собранных участков осуществляется при помощи специальных клипс или кронштейнов, которые нужно подбирать с учетом диаметра изделия.

Как согнуть металлопластиковые трубы

Согнуть металлополимерную трубу можно вручную. В этом деле есть небольшие тонкости, которые стоит знать: процесс изгиба нужно осуществлять постепенно (в несколько этапов) и при помощи строительного фена.

Необходимо нагреть трубу феном. Обхватить руками так, чтобы большие пальцы рук находились вдоль трубы и служили своего рода упором. Медленно и постепенно начинаем процесс сгибания в несколько подходов, при необходимости подогревая изделие феном.

Не стоит делать резких движений! Важно сохранить целостность внутреннего слоя и не деформировать внешний. В момент сворачивания не забывайте о допустимом радиусе изгиба, который указан в разделе «Технические характеристики». Для тренировки навыков используйте небольшие обрезки.

О том, как правильно согнуть металлопластиковые трубы можно посмотреть на видео:

Цены на материалы и услуги

В среднем услуги по прокладке металлопластикового водопровода обойдутся вам минимум в 3000 рублей (без учета стоимости материалов). Цена будет варьироваться в зависимости от сложности и объема работы.

Один погонный метр металлополимерной трубы (16 мм) стоит в среднем 75 рублей, с диаметром 26 мм – 185 рублей. Ценовой диапазон фитингов – от 109 до 300 рублей.

Схема и принцип работы простого осушителя воздуха, читайте .

Зачем увлажнять воздух в детской комнате? Какой увлажнитель воздуха лучше для ребенка?

Описанные выше способы монтажа выполнит мужчина, который имеет минимальные навыки. Соразмерьте свои силы и возможности. И знайте, что конечный результат зависит только от вашего желания и приложенных усилий!

Полипропиленовые трубы становятся всё более популярными в настоящее время. Для того чтобы оценить преимущества и недостатки использования данных изделий, надо рассмотреть их свойства чтобы определить необходимость их применения.

Полипропиленовые трубы для горячей воды имеют следующий набор технических характеристик.

1. Способность к плавлению.
2. Агрегатное состояние жидкости при 175 градусах окружающей среды.
3. Плавится при + 140 градусов.
4. Высокая износостойкость полипропиленовых изделий.
5. Относительная твёрдость.

Многие производители говорят, что максимальная температура горячей воды в таких трубопроводах может доходить только до 95 градусов. Это происходит по двум причинам.

Изменение температуры и воздействие климатических условий

Приборы внутри дома начинают тратить больше энергии, если температура снаружи сильно снижается. Потому в таких ситуациях у электрических приборов отдача тепла обязана быть на порядок выше.

Чтобы сделать это, можно воспользоваться двумя решениями:

• Расширение площади теплоотдачи.
• Повышение температуры отопительного прибора

Проектировщики сами определяют какое количество отопительных радиаторов будет в помещениях, и их размеры.

После того как произошла сдача дома в эксплуатацию, изменить эти характеристики не представляется возможным.

Владельцы помещений могут лишь заменить радиаторные батареи на другие, более эффективные или добавить отдельные секции.

При этом есть требование, согласно которому температура в жилых помещениях обязана сохраняться в любых условиях и должна быть в установленном диапазоне. В итоге остаётся только одно решение – повышение температуры в магистрали.

Как быть с человеческим фактором?

Если система работает как обычно – то в теплотрассу подаётся установленное количество тепла. Но перед непосредственной эксплуатации к рабочей жидкости примешивается холодный поток. Горячее водоснабжение летом подпитывается напрямую через подачу.

Видео

Горячее водоснабжение переходит обратно в другой режим работы, если в подающем трубопроводе температура воды превышает 90 градусов. Это надо делать вручную, в каждом доме.

Из-за человеческого фактора (нерасторопности или, проще говоря, лени сотрудников обслуживаемой компании), температура воды может превышать регламентируемый показатель. К этому нужно быть готовым и использовать соответствующие материалы с необходимым запасом прочности.

Полипропиленовые трубы и армирование

Линейное (тепловое) расширение у полипропилена достаточно высокое. Это не создаёт проблем при обычных условиях эксплуатации.

Кроме того, полипропилен – это материал с большой гибкостью. Это значит, что деформации на разных участках компенсируют друг друга. Но в некоторых ситуациях при нагреве трубопроводы могут удлиняться слишком сильно.

Трубы, армированные стекловолокном или алюминием, рекомендуется применять в тех случаях, когда необходимо максимально снизить коэффициент расширение. Толщина армирующего слоя не превышает 12 мм.

Армированные изделия, в меньшей степени подвержены влиянию высоких температур, они обладают более высокой термоустойчивостью.

Армированные трубопроводы не поддаются деформации, даже если температура воды в них приблизилась к точке, когда полипропилен должен плавиться. Стекловолокно или алюминиевое армирование помогает решать эту же проблему.

Видео

Оптимальный вариант – труба из полипропилена с прослойкой из стекловолокна. Эти изделия имеют большую стоимость, но выигрывают по надёжности.

Вот такими будут преимущества армирования из стекловолокон для водоснабжения.

1. Полностью исключено образование электрохимических процессов, из-за которых слой алюминия поэтапно разрушается, даже если посередине разница между потенциалами небольшая.
2. Слои склеиваются, а не свариваются. Потому сама труба не начинает расслаиваться ни при каких условиях.
3. Отпадает необходимость в тщательной зачистке для полипропиленовых труб при монтаже. Что позволяет сэкономить на тратах при организации горячего водоснабжения.

О некоторых особенностях монтажа

Полипропиленовые трубы не допускается соединять, используя резьбу. Она не будет прочной на пластиковой поверхности.

Меньше вероятность создания прочного соединения элементов друг с другом. Или увеличится вероятность повредить фитинги с трубами из-за механического воздействия.

При классическом варианте соединения стык между полипропиленовыми трубопроктами образуется сваркой. Этот вариант гораздо надёжнее, чем обычная резьба.

Производители выпускают широкий ассортимент фитингов для горячей воды, чтобы покупатели могли работать в любых системах. Резьба находится на одной стороне конструкции, а с другой – сварка.

Видео

Некоторые трубы для водоснабжения покрываются резьбой ещё на заводе. Но такие изделия не рассчитаны на большое давление. Их не используют для подачи горячей воды и отопительных систем.

Не рекомендуют использовать резьбу вручную, организуя горячее водоснабжение.

Выбирая трубы из полипропилена для горячей воды, надо учитывать конкретные условия, в которых они будут эксплуатироваться. Материал подходит для организации водопровода любого типа, практически вне зависимости от протекающих внутри жидкостей.

Рабочие температуры тоже почти не имеют значение. Исключение и главное ограничение для полипропилена – районы Крайнего Севера.

Видео

Там лучшим выбором будет трубопровод из меди или стали, эти материалы лучше сопротивляются нагреву, превышающим сто градусов.

Главное преимущество полипропилена для горячей воды – в том, что он защищён от коррозии, от образования загрязнений на поверхности.

Благодаря этому полипропиленовые трубопроводы служат максимально долго. Потому стоит выбирать именно полипропиленовые трубы для горячей воды.
