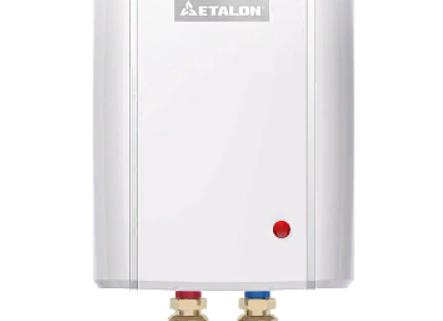

Проточный водонагреватель электрический

Конструкция и особенности

Устройство проточного водонагревателя не отличается особой сложностью. Здесь применяется единая схема для всех моделей: холодная вода проходит через корпус изделия, где нагревательный элемент отдает ей свое тепло. Пользователь только открыл кран — внутри устройства мгновенно срабатывает реле, отвечающее за давление, в течение нескольких секунд вода нагревается до нужной температуры (зависит от мощности ТЭН), которая устанавливается вручную.

Внутри проточный водонагреватель оборудован специальным прерывателем, который сразу отключает питание, если температура воды резко возрастает и становится гораздо выше критического уровня. От возможных перепадов давления внутри водопровода, что может произойти в любую минуту, изделие надежно защищено встроенным стабилизатором.

Водонагреватели этого вида имеют отличия по типу нагревателя и системе управления.

Типы нагревателей

Как главная составляющая конструкции всех электроприборов, нагреватель обычно выпускается в виде спирали или ТЭН. В изделиях с неизолированной спиралью ее помещают в специальный блок из пластиковых трубок, находящийся внутри корпуса из весьма прочного пластика. При подключении такого устройства к сети происходит нагрев спиралей, а проходящий поток воды отбирает это тепло. Из-за малого объема воды в емкости и небольшой массы всего устройства остаточного тепловыделения после отключения не происходит, поэтому накипь не образуется. Такие изделия применяют для подогревания воды в бассейнах, в быту их следует использовать в регионах с очень жесткой водой.

Закрытые ТЭН работают по такому же принципу, нагревая поток проходящей через них воды, но у них спираль заключена в корпус из меди или латуни, поэтому в противопожарном смысле они намного надежнее, чем первый вариант.

Система управления

Водонагреватели проточного типа можно разделить по типу управления ними.

1. Гидравлическое — этот вид менее точен, у него имеется 6 ступеней мощности, переключение производится вручную при помощи переключателя.
2. Электронного типа — терморегулятор контролирует нагрев самостоятельно, пользователи только устанавливают приемлемую для них температуру. Такой вид управления считается весьма удобным.

При использовании механического варианта управления внутри изделия располагается гидравлический блок с мембраной, которая осуществляет включение или выключение прибора в зависимости от давления воды.

Недостатком такого управления является тот факт, что при небольшом давлении в водопроводе нагревательный элемент не включится.

Электроника управляет всем процессом с помощью микропроцессора, а специальные датчики помогают ей обеспечить любую температуру, независимо от напора, она же задает оптимальную мощность, существенно сокращая расход электрической энергии.

Принцип работы

Как работает проточный водонагреватель? Поток воды проходит через изделие сравнительно небольшого размера, нагревающее его до нужной температуры. ТЭН используется стандартного типа или в виде нагревающей спирали. В объемных устройствах всегда используется первый вариант, а в миниатюрных — второй, потому что ТЭН просто некуда вставить.

Как только открывается кран, нагревательный элемент включается, водный поток нагревается, с закрытием крана отключается и электропитание изделия. Принцип работы проточного водонагревателя основывается на том, что заданная пользователем температура водного потока набирается за короткое время, а потом только с помощью ТЭН держится постоянной. Внешне обыкновенный электрический водонагреватель проточной конструкции выглядит как пластиковый контейнер небольшого размера, имеющий подключение к домашнему водопроводу.

Когда проточный электрический водонагреватель используется как отдельный кран для горячей воды, то принцип работы его становится еще проще: поток воды мгновенно нагревается мощной спиралью, заключенной в корпус из меди.

Достоинства и недостатки

Сегодня многие пользователи, опробовав накопительные водонагреватели, склоняются к приобретению проточного варианта — это намного экономит площадь помещения, так как они все довольно компактного размера, и сокращает время нагревания во много раз.

Например, чтобы согреть около 10 литров воды накопительный вариант затратит до 25 минут, а если 100 и более, то ждать вам придется не менее 5 часов. Проточный выдает горячую воду моментально, как только вы включаете кран и в таком объеме, который вам требуется.

Приведем преимущества по пунктам.

1. Простая эксплуатация — включил, умылся или помыл посуду и выключил.
2. Обеспечивают неограниченным объемом горячей воды на любые нужды — на ожидание нагрева уйдет не более 2 минут.
3. Не требуется периодического обслуживания специалистами.
4. Компактный размер, позволяющий установку изделия даже под раковиной в ванной комнате, чтобы не нарушать установившийся интерьер.
5. Когда большой объем горячей воды не требуется, такие устройства становятся достаточно экономичными (по сравнению с накопительным вариантом).
6. Их изначальная цена ниже, чем у накопительных водонагревателей.
7. Вода при нагреве не теряет качеств, потому что расходуется сразу. Возможность размножения вредоносных бактерий отсутствует — при желании ее даже можно пить.

Минусы:

• такого вида изделия нагревают воду не выше 400C;
• при большой мощности изделия расход электроэнергии увеличивается;
• когда требуется большое количество воды, то устройство работает продолжительное время и электросчетчик накрутит приличный расход;
• такого вида изделия предъявляют особые требования к домашней электрической сети — напряжение всегда должно быть величиной постоянной;
• проточные водонагреватели обеспечивают только одну точку водозабора.

Можно приобрести проточный водонагреватель для обеспечения нескольких точек, но стоимость его будет намного дороже.

Вывод из всего простой: водонагреватели вышеописанного типа удобны для семьи из двух человек, когда потребность в горячей воде минимальная, в другом случае лучше всего поставить бойлер накопительного типа с большим объемом, удовлетворяющим все хозяйственные нужды.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

• монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
• при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
• ни в коем случае не устанавливайте изделие на неотапливаемой даче;
• в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
• при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

1. Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
2. При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
3. После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Помните! Во многих моделях проточных водонагревателей сделанные настройки сохраняются, поэтому при последующем включении аппарат выдаст настроенную вами температуру воды.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 650C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Бытовой комфорт в понимании каждого потребителя благ современной цивилизации — это не только отказ от «удобств во дворе», но и постоянное присутствие горячей воды в водопроводном кране. Отечественные реалии с сезонными проверками-неполадками водопроводной и отопительной систем с отключением подачи горячей воды от двух недель еще недавно принуждали людей греть воду самостоятельно, чтобы помыться.

Схема использования проточного водонагревателя.

Конечно, такие утомительные и малоэффективные санитарно-гигиенические процедуры никому удовлетворения не приносили. И как только на сантехническом рынке стали появляться первые водонагреватели, понятие «бойлер» плотно вошло в быт каждой семьи. Установка водонагревателя в городских квартирах, частных домах и даже на дачах получила широкое распространение. А так как спрос рождает предложение, в продаже появились различные модели таких приборов от разных производителей.

Преимущества проточного водонагревателя

Основной принцип конструирования водонагревателя — как проточного (мгновенный нагрев поступающей воды), так и накопительного (заблаговременный нагрев) — определяет все остальные его характеристики.

Схема электрического проточного водонагревателя.

На сегодняшний день все больше потребителей после увлечения приборами накопительного типа и приобретения опыта неудобств его использования предпочитают альтернативный проточный вариант. Он экономит не только площадь помещения благодаря своему компактному размеру, в отличие от габаритов бойлера, но и время своего владельца, что в настоящее время очень важно. К примеру, для получения 10 л горячей воды нагреватель накопительной модификации будет работать 25 мин, 100 л придется дожидаться около 5 часов. А проточный водонагреватель моментально и без перерывов выдаст неограниченное количество воды, стоит только повернуть ручку крана.

К тому же он не отнимает время на регулярные визиты мастеров-наладчиков, ибо мало подвержен коррозии из-за отложений накипи внутри конструкции и исправно работает без технического обслуживания. И хотя во включенном состоянии электрический водонагреватель проточного типа потребляет пиковую мощность энергии, в целом затраты электроэнергии оказываются меньшими, чем у накопительного устройства, нуждающегося в длительном времени нагрева и поддержании стабильной температуры воды.

Особенности различных моделей проточных водонагревателей

Схема устройства проточного водонагревателя.

1. Типы нагревательного элемента. Этот основной элемент конструкции может быть представлен в виде спирали (открытый тип) или ТЭНа (закрытый тип). Открытый элемент являет собой пластиковый корпус с пластиковыми трубками, внутри которых находится проволочная спираль. Электрический ток, проходящий по спирали, нагревает омывающий ее тонкий слой воды. Закрытые ТЭНы более пожаробезопасны, так как в этом случае нагревательный элемент заключен в медную или латунную колбу и не контактирует с водой.
2. Система управления. Для того чтобы включить или выключить нагрев воды и поддерживать заданную температуру, применяются механическая или электронная системы управления. При механической системе внутри водонагревателя располагается гидравлический блок с мембраной, которая смещается при подаче воды и через шток выталкивает рычаг выключения. Однако на слабый напор воды гидравлика может не среагировать, и нагрева воды не произойдет. Электронная система управления при помощи микропроцессоров и датчиков обеспечивает постоянство нужной температуры воды при любой исходной температуре и любом напоре, а также сама задает необходимую мощность для нагрева, экономя электроэнергию.
3. Принцип функционирования: напорный и безнапорный. Внутри напорных моделей вода всегда пребывает под давлением сети водопровода. При правильно подобранной мощности и монтаже данного водонагревателя возле стояка водоснабжения можно получать горячую воду из нескольких домашних кранов.

Безнапорный водонагреватель слабее по мощности, работает только на один кран. Внутреннее давление в этом приборе соответствует уровню атмосферного давления. На входе водного потока в прибор устанавливают кран для регулирования высокого давления воды в трубах, на выходе же происходит свободное вытекание воды. Всегда комплектуется душевой насадкой или специальным смесителем с входной трубкой воды в смеситель, трубкой, подающей воду к нагревателю, и трубкой соединения с изливом смесителя.

Критерии для выбора водонагревателя

Схема безнапорного водонагревателя.

Большой ассортимент приборов для проточного нагрева воды представлен на рынке по причине различных требований покупателя. Если одним водонагреватель нужен только в летний сезон (принять душ, помыть посуду), когда исходная температура в кране достаточно теплая сама по себе, то мощный и энергозатратный механизм 8-27 кВт будет дорого обходиться. Однако в случае желания регулярно пользоваться нагревателем для приема ванны и параллельно иметь горячую воду в кухонном кране нормального напора покупка маломощного прибора 3,5-6 кВт будет бессмысленной.

При покупке водонагревателя следует обратить внимание, сколько литров за минуту способен нагреть прибор. Данные о его производительности (л/мин) всегда указываются в инструкциях для пользователя. Сравнив показатель производительности водонагревателя с фактическим использованием воды в своей квартире, покупатель может определиться с выбором его необходимой мощности.

Личный расход воды просчитывается опытным путем: под душевую лейку подставляют ведро, включают воду и засекают, за сколько времени оно наполнится. Если при объеме ведра в 8 л понадобилась минута на его заполнение, расход воды составляет 8 л/мин, за полминуты — 16 л/мин. В случае желательной работы нескольких кранов одновременно придется просчитать расход воды из всех точек водопровода.

А необходимую мощность водонагревателя, соответствующую запросам покупателя, рассчитывают, используя формулу P = Q×(t1 — t2)×0,073, где мощность P равна протоку Q в л/мин, умноженному на разницу температур воды на выходе и входе водонагревателя t1 — t2 и умноженному на константу 0,073. Например, при протоке воды в 8 л/мин для получения воды в 40 градусов при исходной ее температуре 7 градусов нужная мощность прибора составит: Р = 8×(40-7)×0,073 = 19,3кВт.

Чертеж сухого тэна.

Но для полного комфорта маломощные однофазные (до 12 кВт) проточные обогреватели не подходят, а энергоемкие (12-27 кВт), работающие на трехфазной сети, выдерживает далеко не каждая электропроводка. Мощные устройства даже не комплектуются вилкой и сетевым шнуром, чтобы их владелец не додумался включить прибор в домашнюю розетку.

После выбора подходящего по мощности водонагревателя нужно удостовериться, насколько его эксплуатация допустима в конкретных бытовых условиях покупателя. Ведь в старых хрущевках запроектировано всего лишь до 3 кВт/ч потребления электроэнергии на одну квартиру, так что для установки проточного водонагревателя придется менять не только домашнюю электропроводку, но и проводку до подъездного распределительного щитка.

Жителям современных многоэтажек, особенно тех, что оборудованы электроплитами, повезло больше: у них нормативы расхода электричества на одну квартиру гораздо выше — от 10 кВт/ч. Но даже в этом случае не рекомендуется одновременное включение сразу нескольких бытовых электроприборов, чтобы не выбивало пробки-предохранители на электрощитке или, того хуже, не произошло короткого замыкания.

Гидравлический монтаж и подключение водонагревателя

Работы по установке устройства нагрева воды проточного типа всегда начинают с гидравлического монтажа, так как перед подключением к электрической сети его нужно заполнить водой и прогнать воздушные пробки.

Схема монтажа безнапорного проточного водонагревателя отличается от схемы установки напорного устройства своей простотой и легкостью исполнения, поскольку прибор предназначен для работы только одной точки водопровода и к нему не подводят горячую воду, а только холодную. Такие работы доступны даже неспециалисту, выполнить их можно собственноручно.

Схема обвязки бытовых водонагревателей.

Располагают устройство непосредственно возле душа или крана, где будут пользоваться нагретой водой, крепко закрепляя его на стене. При его подключении к металлической трубе холодной воды нужно использовать только диэлектрическую пластиковую втулку, входящую в комплект устройства, для соблюдения безопасности.

Схема правильного гидромонтажа проточного водонагревателя предполагает на входе холодной воды смеситель или запорный кран, соединенный с корпусом прибора коротким спиральным шлангом, а на выходе из корпуса уже подогретой воды — только длинный спиральный шланг, прикрепленный к ручке душа. Установка запорных кранов на отрезке проточник-душевая лейка — схема неправильная и недопустимая.

При монтаже нельзя заменять комплектующие материалы — душевую насадку или специальный смеситель — на какие-либо другие, так как они специально разработаны для нормирования расхода воды и ее нужного разогрева. По окончанию гидравлического монтажа через водонагреватель прогоняют воду, избавляясь от шариков воздуха, и приступают к его подключению к сети.

Схемы разводки водопровода для подключения водонагревателя.

Схема электроподключения включает прокладку отдельного кабеля от электрощитка. На этой линии в щитке устанавливают электроавтомат, соответствующий энергопотреблению нагревательного прибора и УЗО на силу тока 30 мА. Для маломощного водонагревателя, который будет подключаться однофазно к сети 220 В, подойдет трехжильный кабель (фаза, ноль, заземление). Если же устройство нуждается в трехфазной сети напряжения 380 В, электрический кабель должен быть 4- или 5-жильным в зависимости от модели нагревателя и наличия либо отсутствия нулевой клеммы (пять проводов — это 3 провода фаз, заземление, ноль).

Площадь сечения медной жилы, требуемая для максимальной мощности конкретного прибора, рассчитывается исходя из того, что 1 кВт обеспечивается сечением в 0,7-1 мм² каждой жилы. Перед подключением для обеспечения надежности контакта провода желательно еще и облудить при помощи паяльника.

По окончанию всех работ, убедившись, что из водонагревателя изгнаны воздушные пробки, включают на щитке электроавтомат и пользуются постоянно присутствующей в доме горячей водой.

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве. При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент. В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже:

Следует также упомянуть о различном принципе работы моделей с электронным и механическим управлением. Первые устроены на базе микропроцессоров и датчиков. Механическое управление представляет собой гидравлический блок с мембраной. При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Напоследок рекомендуем просмотреть видео в котором демонстрируется конструкция и принцип действия рассматриваемых устройств:

Вот мы и рассмотрели устройство и принцип работы электрического проточного водонагревателя. Надеемся, теперь вам стало понятно, как устроен данный нагреватель и за счет чего он работает!

Будет полезно прочитать:

• Как работает счетчик электроэнергии
• Как сделать индукционный котел своими руками
• Заземление в ванной комнате

Преимущества проточного электроводонагревателя в деле

Выбор модели проточного водонагревателя зависит от мощности, которая и удовлетворяет определенные нужды. Диапазон представленных в таких приборах мощностей колеблется в пределах 5-27 кВт. Например, чтобы помыть посуду или принять душевые процедуры, достаточно техники всего на 8 кВт.

Очевиден главный бонус — скорость получения потребителем горячей воды. Однако здесь опять же идет нагрузка на электросети. Проводить разводку для таких нужд должны только квалифицированные электрики. А иногда эту технику нельзя подключить к простой проводке — для них следует проводить отдельный кабель (особенно если в планах — частые принятия ванны, в таком случае понадобится сеть на 380 В).

Среди других бонусов агрегата — его компактный размер. Для квартиры небольших размеров подобная техника в самый раз — устройство можно спокойно расположить в углу комнаты, где он не будет бросаться в глаза. Есть разница по сравнению с большим баком накопительного варианта, для размещения которого нужно заранее продумать место.

Подкупает и то, что при таком виде нагрева накипь на ТЭНе просто не успеет отложиться. Техника оказывается нечувствительной к жесткой воде. Это обстоятельство избавляет прибор от необходимости технического обслуживания.

Можно выделить следующие области применения устройства:

• в случае недоступности источников горячего водоснабжения;
• в качестве резервного средства (если произошло кратковременное отключение горячей воды);
• для обеспечения нужд горячей водой на строительных объектах.

Недостатки устройства

У многих пользователей проблемы начинаются еще на этапе проектирования по размещению подобного устройства в квартире. В первую очередь, оказывается, что необходимо будет полностью заменить всю проводку, что уже далеко не каждому по бюджету. Есть и другие минусы, которых даже больше, чем восторгов по поводу скорости работы устройства.

1. Примитивная модель требует минимальную мощность в 5 кВт, но и обеспечить она может разве что слабой струей воды. Для того чтобы помыться под нормальным душем, придется выбирать устройство с мощностью в два раза больше. Недостаток заключается в том, что далеко не в каждом поселке сеть будет выдавать более 3 кВт (если, например, потребитель желает приобрести агрегат для дачи).
2. Кстати, менять придется не только проводку, но и всю фурнитуру — например, от работы проточных устройств дешевые китайские розетки сильно нагреваются и даже начинают плавиться.

3. Моментальное повышение температуры может быть чревато ожогами. Это указывает на необходимость подбирать технику с возможностью точного регулирования, что поможет избежать купания под крутым кипятком.
4. Не слишком хорошее состояние водопроводной системы (когда из крана течет вода с примесями) может не лучшим образом сказаться на аппарате — он быстро забьется различными примесями, в этом случае не спасет даже фильтр. Так как в большинстве случаев вышедшие из строя детали невозможно заменить, агрегат придется выкинуть.
5. Опасно для квартиры даже одно-единственное сочленение медной и алюминиевой проводок, а для устройства — вдвойне. Даже не обладая особыми познаниями в области физики, можно предположить, что образуется гальваническая пара. Это чревато разрушением проводов и неминуемым пожаром.
6. Не стоит рассчитывать, что даже с дорогим и мощным устройством такого плана получится одновременно помыть посуду в одной комнате и принимать душ в другой. Придется выбирать что-то одно.
7. Не рекомендуется покупать подобное устройство для регулярного использования, особенно если счетчик рассчитан на 10-16 А. Все, что можно сделать разрешенным для установки «проточником» в 3 кВт мощности — это помыть посуду (затраты себя не окупят).

Правила выбора электроводонагревателя

Какую модель выбрать? Все зависит от будущих потребностей и, конечно же, бюджета будущего владельца. Например, модели с порогом в 2,5-5 кВт предлагают бренды ELECTROLUX или ATMOR. Варианты позволяют использовать их без серьезных ремонтных работ с проводкой. Однако в большей степени все устройства подобного класса не имеют достаточного напора струи. Если же пользователь пытается прибавить его вручную, то вода просто перестает нагреваться.

Именно поэтому актуально будет обратить внимание на те рыночные предложения, которые сразу приспособлены для душа — как, например, ПЭВН-220-3,5Д, у которого в комплекте уже присоединены соответствующие шланг и насадка. При мощности работы в 3,5 кВт прибор будет работать в обычной сети с напряжением в 220 Вольт, не занимая при этом много место. Легкий и компактный агрегат спокойно переносится в любую часть дома, где он необходим в данный момент.

Проточный водонагреватель ПЭВН-220-3,5Д

Хороши и «термексовские» варианты, которые, как и предыдущий описанный, работают в диапазоне 5-8 кВт. Здесь важно помнить главное правило — обратиться к профессиональному электрику, который сделает все, чтобы пользование прибором приносило только удовольствие, а не неприятности.

Наконец, есть мощные устройства от тех же THERMEX, ELECTROLUX, а еще и LG и Bosh (работают от 10 до 15 кВт), но они очень требовательны к условиям эксплуатации. В первую очередь, проводка в доме должна выдерживать нагрузку до 20 кВт, а сеть — не менее 380 В. Конечно же, таким монтажом должны заниматься только профессиональные фирмы, причем результат работы подтверждается требованиями соответствующих инстанций (в первую очередь, пожарной службы).

В обычных квартирах такие устройства не ставятся, поэтому чаще всего мощные варианты устанавливаются в организациях.

Итак, проточный электроводоводонагреватель — это «палочка-выручалочка», способная на недолгое время компенсировать недостатки, связанные отсутствием горячей воды. Он способен обеспечить только одну точку водоразбора — а какую именно, должен решить сам пользователь, если решится приобрести подобное устройство.

Что такое проточный электрический нагреватель?

Проточный нагреватель отличается от обычного бойлера в первую очередь отсутствием накопителя. Вода нагревается только в момент использования. Регулировать температуру нагрева воды можно при помощи изменения напора в нужную сторону. Кроме того, проточные нагреватели расходуют меньше электроэнергии, т. к. не тратят ее на поддержание температуры. Благодаря своим характеристикам, проточный водонагреватель позволяет сэкономить свободное место, электроэнергию и время.

Водонагреватель представляет собой коробку небольшого размера, внутри которой помещается трубчатый нагревательный элемент — ТЭН. Водонагревателя действует следующим способом: вода попадает в устройство, а затем в отсек, где помещено нагревательное устройство. Омывая его, вода постепенно нагревается, а затем поступает в краны горячей.

Температура воды при том не может быть выше температуры нагревательного устройства, поэтому обжигающе горячей воды ожидать не придется.

Нагревательное устройство для воды

Дорогие устройства имеют панель управления с различными датчиками и таймерами. Недорогие модели оборудованы термостатом, позволяющим устанавливать температуру нагрева. Некоторые устройства не имеют системы регулирования — они работают только в автоматическом режиме.

Для установки электрического проточного водонагревателя необходим провод, идущий отдельно от щитка. Также необходим выключатель, способный работать в автоматическом режиме. Провод должен быть строго определенного сечения.

Для работы проточного накопителя требуется достаточно мощная сеть. В противном случае придется выбрать прибор, мощность которого не превышает 8кВт.

Виды нагревателей проточного типа

Перед тем как выбрать проточный электрический водонагреватель, стоит узнать разновидности этого устройства. Это позволит определить, какой нагреватель стоит выбирать для использования.

Электрический водонагреватель проточного типа может быть следующих видов:

• напорный;
• безнапорный.

Напорные, или системные, можно использовать в разных условиях, т. е. из любого крана, что есть в доме. Напорные водонагреватели врезают в трубы горячей и холодной воды. Такие устройства имеют только выход и вход для воды. Управление устройством осуществляется за счет напора воды. Системные нагреватели удобно использовать во время планового отключения воды летом.

Напорный водонагреватель

Безнапорные характеризуются небольшой мощностью (до 8 кВт) и энергопотреблением. Работают только от одной водозаборной точки. Такие нагреватели подходят для душа или использования на даче. Максимальная температура нагрева — 30°C, что делает их бесполезными для использования в зимнее время.

Круглый год такие водонагревательные устройства используют только в теплых странах, где колебания температуры не столь существенны.

Стоимость таких устройств обычно невысока. В комплект могут входить насадки для душа и смесители. Если точка водозабора находится далеко от нагревателя, то лучше установить еще один поблизости от нее — это позволит существенно сэкономить деньги.

Расчет мощности нагревателя и критерии выбора

Определившись с видом устройства, выберите оптимальную мощность. Для этого понадобится таблица, в которой указываются все необходимые параметры в зависимости от вида повседневных нужд: скорость потока и объем воды, необходимая температура и т.д. Расчет по такой таблице может вызвать сложности, поэтому рекомендуется использовать более простой метод: достаточно посмотреть в документах мощность нагревателя и разделить эту цифру на 2. В результате получится расход воды, нагретой до 30 градусов.

Мощность электрического нагревателя

Для наглядности можно воспользоваться примером. Если мощность приглянувшегося проточного нагревателя — 16 кВт, то расход воды составит 16/2, то есть 8 м/мин. Т. е. для душа эта величина достаточна. Таким образом много горячей воды можно получить, только если показатель более 8кВт.

Если горячая вода нужна не только для душа, но и в других точках, то при выборе нагревателя нужно учитывать показатели в самой мощной из них. Если планируется одновременно пользоваться водой в этих точках, то мощность нагревателя нужно увеличить как минимум в 1,5 раза.

Критерии выбора нагревателя

Прежде чем покупать проточный нагреватель, нужно решить, для каких целей он будет использоваться и где будет установлен.

Если нужен водонагреватель для сезонного использования на даче, то достаточно будет прибора с мощностью 3,5 кВт. Для постоянного использования больше подойдет нагреватель мощностью от 5 кВт, способный нагревать даже холодную воду в зимнее время.

Прибор для сезонного использования на даче

При выборе нагревателя важно обращать внимание на качество материала, из которого сделан корпус. Устройство постоянно подвергается воздействию высокой температуры. Лучший вариант — проточный нагреватель с эмалированным корпусом. Такое устройство выдержит температуру и воздействие содержащихся в воде агрессивных веществ.

Корпус из меди — тоже неплохой вариант, т. к. имеет прочный корпус и защиту нагревательного элемента от накипи. В условиях работы в жесткой воде такой защиты хватит более чем на 5 лет. О том, что защиту пора заменить, просигнализирует лампочка. Такие приборы с медным корпусом отличаются очень высокой стоимостью.

Производители проточных водонагревателей

Определившись с параметрами, можно перейти к выбору конкретной модели. Проточные водонагреватели выпускают следующие производители:

1. Electrolux — известный шведский производитель, выпускающий несколько линеек проточных нагревателей. Производительность приборов может быть разная. Все модели имеют качественный нагревательный элемент с защитой от накипи. Модели высокого ценового сегмента оборудованы интеллектуальной системой управления.
2. Kospel. Отличительной чертой водонагревателей польской компании Kospel является стильный дизайн, благодаря которому устройства всегда гармонично вписываются в интерьер. Нагревательный элемент изготовлен из качественной меди. Kospel выпускает в основном напорные нагреватели проточного типа. Есть две линии безнапорных нагревателей. Стоимость сервисного обслуживания достаточно низкая.
3. Thermex. Колба нагревательного элемента в нагревателях этой фирмы производится из высококачественной меди.

Электронагреватель фирмы «Electrolux»

При выборе марки также необходимо учитывать назначение прибора. Если проточный нагреватель приобретается для использования на даче, стоит присмотреться к моделям марок Electrolux или ATMOR. Приборы с низкой мощностью (от 3,5 до 5кВт) прекрасно справятся с нагревом воды для кухни или душа на даче. При этом не придется проводить серьезный ремонт проводки. Стоимость нагревателей таких марок колеблется от 1,5 до 2 тысяч рублей, но в любом случае они доступны даже покупателям с сильно ограниченным бюджетом.

Наиболее удобные для дома модели

Для использования в домашних условиях подойдут приборы от Thermex. Стоят они не так дорого, в пределах 7 тысяч рублей, оснащаются регулятором температуры. Для надежной работы нагревателя целесообразно будет модернизировать проводку.

Прибор «Thermex» для использования в домашних условиях

При выборе нагревателя для активного использования в течение всего года, не стоит выбирать самый дешевый вариант.

Хорошо себя зарекомендовали нагреватели от Electrolux, LG, Bosh высокой ценовой категории.

Требование у всех дорогих моделей только одно — условия эксплуатации. Проводка в доме должна выдерживать как минимум 20кВт. Сеть нужна на 380 В, поэтому перед тем, как подключить водонагреватель, предстоит произвести серьезный ремонт проводки. Самостоятельно монтировать нагреватель не рекомендуется.

Когда выбираем водонагреватель проточного типа, в первую очередь требуется узнать возможности электросети и уточнить, понадобится ли дополнительное оборудование для установки прибора.

Когда выбрана модель, стоит уточнить, есть ли в продаже запасные детали, необходимо оценить фронт работ.
