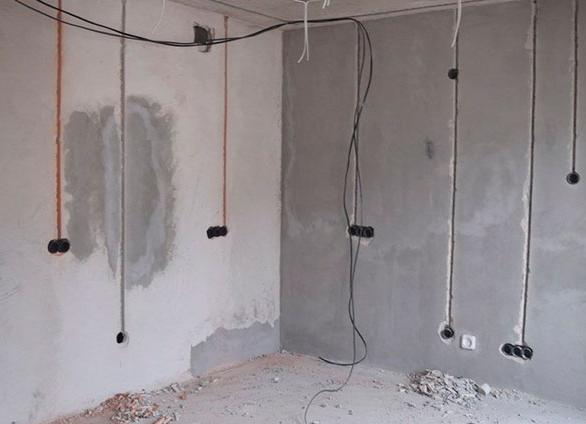

Проводим электропроводку в квартире

Содержание

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

  • Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
  • Упрощает монтаж всей системы электроснабжения помещений.
  • Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

  1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
  3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
  5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

  • Повышенной пластичностью (меньше вероятность излома при укладке).
  • Коррозионной стойкостью (медленнее окисляются).
  • Большим сроком службы относительно алюминиевых.
  • Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

  1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
  2. Освещение (от 1,5 мм, автомат – 16 А).
  3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

  1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
  2. Набор отверток.
  3. Пассатижи, кусачки.
  4. Строительный уровень.
  5. Индикатор фазы.
  6. Сверла, насадки на перфоратор.
  7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

  • Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
  • В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

  1. Отключите главный рубильник в распределительном щитке.
  2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
  3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
  4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
  5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
  6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
  7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
  8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
  9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

  1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
  2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
  3. Укладываем провода в каналы и закрываем крышкой.
  4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

  1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
  2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм 2 ) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

  1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
  2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
  3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
  4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м 2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
  5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
  6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
  7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
  8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
  9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
  10. Скрытую проводку рекомендуется проложить в трубах или гофрах. чтобы при необходимости можно было заменить.
  11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

  1. Во время работ с проводкой электричество в помещении отключается.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

  • составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
  • разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
  • установка электрощитка, прокладка кабелей от щитка до нагрузок;
  • установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

  • проводка меняется или улучшается при любом ремонте, если он делается качественно;
  • если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
  • эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Блок розеток на кухне

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

  1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
  2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
  3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
  4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
  5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
  6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2. по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками .

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни. А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Только квалифицированные специалисты качественно проведут электромонтажные работы. Определят какие провода используются (для проводки), запросив линейные схемы в БТИ, аккуратно проведут штробовку стен и потолков не вызывая замыкания, и выполнят всю необходимую работу, по конкретным пожеланиям жильцов. Вплоть до подведения линии к щиткам.

Основные моменты в планировке домашней сети

Несмотря на все предосторожности, есть одна работа, связанная с электромонтажным процессом, которую могут и должны выполнить именно жильцы квартиры. Имеется в виду составление плана прокладки новой сети и определение мест расположения электро точек.

Только хозяева квартиры могут составить такую схему и обозначить на ней следующие моменты:

  • Места, где удобнее всего будут расположены розетки и выключатели.
  • Наиболее подходящие высоты от пола до нахождения электро точек.
  • Количество потолочных и настенных светильников и участки их закрепления.
  • Тип проводки (открытый или скрытый) и так далее.

Важно очень ответственно подойти к выполнению данной задачи. Сделать схемы отдельно на каждое помещение. Особое внимание обратить на помещения с повышенной влажностью (ванную комнату, кухню). Можно взять в качестве образца фото проводки в квартире, найденное в интернете, если планы размеров и планировок соответствуют.

Умеющие работать в специальных компьютерных программах типа CAD могут сделать более чёткие схемы, используя заложенные в программу обозначения различных деталей и элементов непосредственно относящиеся к электрике. Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для профессиональных электриков.

Приёмы проведения и скрытия проводки в квартире

Два наиболее известных способа устройства проводки в квартире: скрытый и открытый. Первый, как уже было заявлено выше предполагает проведение штробовки стен и потолков.

Одновременно в момент прокладки проводов в штробах, для защиты и обеспечения удобства дальнейших работ, проводку протягивают через гофру. Закрепив её в углублении по всей линии выемки, поводят штукатурные работы. Выравнивают места прокладки гофры и затем выполняют обычные отделочные работы (шпатлёвку и покраску или оклейку обоями).

В отличие от скрытого типа, открытый основан на обозримом распределении проводки по квартире. Такой способ устройства проводов по поверхностям может использоваться в случае блокирования определённого старого участка разводки или при необходимости проведения конкретно открытой формы электро проводки.

Здесь, вместо гофры, применяют пластиковые электро короба (кабель-каналы) различных сечений, которые крепят на поверхности стен вертикально или горизонтально. Проводка располагается внутри кабеля.

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

  • электрическую плиту;
  • освещение;
  • розетки для чайника, миксеров и другой бытовой техники;
  • розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

  • системы теплого пола;
  • электрического полотенцесушителя;
  • водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

  1. Дешевизна монтажных работ.
  2. Простота самостоятельного монтажа.
  3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

  1. Более высокая безопасность и долговечность проводки.
  2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
  3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

План работ

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

  1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
  2. В созданные каналы (штробы) укладываются электрические кабели.
  3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
  4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
  5. Осуществляется проверка электросети на предмет коротких замыканий.

Разметка, подготовка стен

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

Правила разметки электропроводки в квартире

Монтаж и прокладка проводов

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

Подключение автоматов и УЗО

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

Как распределить УЗО в квартире по группам

Подключение осветительных приборов и фурнитуры

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

Смотрите также видео как сделать электропроводку в квартире:

Читайте про другие наши материалы:

Проводка и развод электрики в квартире своими руками 5 (100%) 4 vote

Как провести квартирную проводку?

Предположим, есть построенный частный дом или новая квартира с грубой отделкой, где требуется инженерное оснащение – электропроводка и вся входящая в комплект атрибутика.

Развести электрическую сеть внутри частного дома (квартиры), конечно, желательно доверить профессиональным исполнителям.

Однако профессиональный сервис сопоставим с неизбежными серьёзными затратами. К тому же есть регионы, где профессионалы-электрики – реальный дефицит.

Устройство электрической сети квартирного назначения с помощью профессионалов-электриков стоит недешево. Однако такой подход снимает массу проблем по электромонтажу

Здесь выход из положения однозначный – самостоятельная электрификация собственной квартиры/дома. Но как провести электрическую проводку в квартире своими руками, не имея за плечами наработанного опыта?

Пожалуй, только при помощи нужной информации – понятной, соответствующей действующим нормам и правилам.

Рассмотрение схем и монтажных вариантов

Серьёзное строительство всегда начинается с плана. Электрификация собственной квартиры (дома) также изначально предполагает создание схемного решения.

Квартиры городского типа, как правило, строятся типовым образом. То есть, по сути, к типовому проекту уже должна прилагаться типовая схема электроснабжения.

Пример схемного варианта для квартирной электропроводки. Это стандартное проектное исполнение схемы, предусмотренное для большинства классических городских строений (+)

Черновая отделка квартир включает прокладку каналов под электрическую схему. Каналы снабжаются тяговой проволокой, специально для протяжки проводов.

В этом видится определенное преимущество для потенциального владельца жилплощади, планирующего проводить электропроводку в новой квартире самостоятельно.

Потребуется только изучить схему расположения каналов, после чего приступить к прокладке (протяжке) проводников.

Сложнее решается вопрос прокладки электропроводки в квартире, когда системные каналы отсутствуют в структуре постройки.

В таком варианте квартирного (домашнего) проекта придётся выполнять дополнительные работы:

  • пробивать в стенах каналы – подготавливать штробы;
  • монтировать защитные короба;
  • ставить монтажную арматуру;
  • готовить посадочные точки под розетки, выключатели, светильники и др.

Правда, не исключается эксклюзивный вариант схемы – «открытой» проводки. Этот вариант технологически и технически устаревший, но с точки зрения «ретро» дизайна сегодня обладает определенным уровнем популярности, особенно в домах загородного типа.

Фрагмент монтажа электрической линии открытого типа с «ретро» уклоном в плане дизайнерского оформления. Как правило, подобные решения чаще применяются для условий загородной недвижимости

Итак, будем считать, что потенциальный владелец квартиры столкнулся с обычной схемой закрытого (сделанного внутри стен) монтажа коробов под электрические проводники и решил заняться проводкой самостоятельно.

Тогда на следующем этапе, обязательно следует изучить правила и требования.

Следование правилам и требованиям ПЭУ

Электричество не прощает ошибок. Эта истина должна стать прописной для самого себе электрика.

Правилами и требованиями электромонтажа затрагивается масса деталей исполнения работ, начиная от корректного подбора сечения проводников и заканчивая устройством заземляющих конструкций.

Пример, где показаны проводники на основе алюминия, изолированного полимерным материалом. Это экономичный вариант квартирной проводки, но не гарантирующий высокой надёжности и безопасности

Не стоит экономить на безопасности и если есть возможность, всегда рекомендуется делать выбор в пользу медного провода относительно провода из алюминия.

Медь под квартирную проводку обычно выбирается многожильная, мягкая. В зависимости от предполагаемой нагрузки рассчитывается сечение проводников (не диаметр!).

Суммарная нагрузка (кВт) для квартирного варианта подсчитывается простым сложением мощности всех электроприборов, которые предполагается использовать в быту, с учётом коэффициента:

P = (P1+P2+…Pn)*0,8,

где:

  • P1…Pn – мощность каждого из потребителей электричества в квартире (электроприборов);
  • 0,8 – поправочный коэффициент – считается, что одновременно в квартире может работать только 80% всей техники.

Зная мощность в сумме, по таблице для бытового варианта несложно подобрать нужное сечение (диаметр проводов).

Сечение, мм2 Диаметр провода, мм Медь / мощность, кВт Алюминий / мощность, кВт
1,5 1,38 3,3 2,2
2,0 1,60 4,2 3,1
2,5 1,78 4,6 3,5
4,0 2,26 5,9 4,6
6,0 2,76 7,5 5,7
10,0 3,57 11,0 8,4

Так как мощность электроприборов бытового применения относительно мала, диаметр проводов без учёта изоляции для монтажа подводки от щитка составляет в среднем не более 2,5-3 мм для алюминия, и 2,0-2,5 мм для меди.

Исключение – квартиры, оборудованные электрическими плитами и другим мощным оборудованием. В любом случае, требуется точно просчитать сечение под нагрузку с небольшим запасом.

Таблица явно показывает разницу в сечении жил применительно к типу проводника (медь/алюминий), что опять же отмечается преимуществом выбора медного провода. Чем меньше сечение, тем тоньше проводник, тем проще его протягивать в канале.

Дополнительная информация о выборе кабеля и провода для организации проводки в квартире представлена в этой статье.

Как протягивать провод в канале?

Каждый участок канала под электропроводку по умолчанию содержит тяговую нить – металлическую проволоку диаметром 0,5-1 мм. Концы этой нити выведены наружу по входным и выходным отверстиям канала.

Достаточно связать электрическую проводку с тяговой нитью на входе и затем подтяжкой с обратного конца канала аккуратно протянуть проводники по каналу.

Если тяговой нити в канале нет, по сути, несложно пропустить её самостоятельно, учитывая малый диаметр и достаточную упругость стальной проволоки.

Пример закрепления кабеля металлической струной-протяжкой для последующего протягивания внутри кабельного канала. Это распространенный способ устройства разводки квартирной электропроводки – протяжки внутри кабель-каналов

Таким способом электрическая проводка «загружается» на каждый отдельный участок квартирной схемы, включая каналы подвода к традиционным электроточкам:

  • счётчику потребления электроэнергии;
  • электрическим розеткам;
  • выключателям приборов света;
  • квартирным звонкам и т.д.

Далее останется только смонтировать все электроточки по месту с подключением выведенных концов провода к соответствующим терминалам.

Следует отметить, что действующие правила требуют разводки вместе с терминальными проводами кабеля заземляющей шины. Подключение терминалов рекомендуется делать в определённом порядке.

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

  • фаза – коричневый;
  • ноль – синий;
  • земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

  1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
  2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
  3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
