Расчет мансардной крыши

Стропильная система ломаной крыши: расчет, проектирование и монтаж

Двухскатная крыша с ломаным скатами, угол наклона которых различается в верхней и нижней части, считается одним из наиболее популярных типов кровли в частном строительстве. Не смотря на техническую сложность конструкции такого типа, она применяются при возведении не только фешенебельных коттеджей, но также обычных дачных домиков. В этой статье вы узнаете, что такое стропильная система ломаной крыши, как выполняется расчет, в чем преимущества, а также особенности монтажа.

В классическом понимании ломаная крыша — двухскатная крыша пятиугольной формы, геометрия скатов которой изменена таким образом, что верхняя часть имеет угол 20-30 градусов, а нижняя 50-60 градусов. Ее прародительницей стала традиционна треугольная кровля, которую видоизменили с целью более рационального использования подкровельного пространства, оборудование там жилых помещений или места для складирования вещей, запасов. Сначала строители действовали скорее по наитию, а впоследствии архитекторы, отметившие эффективность применения, стали создавать все больше проектов с кровлей такого типа.

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:

• Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
• Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
• В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
• Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

• Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
• Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
• Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
• Высокая стоимость установки специальных мансардных окон.

Стропильная система

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Визуально систему опор можно разделить на две части: верхняя, в форме равнобедренного треугольника, а нижняя — трапеция с большей стороной внизу. Профессионалы советуют использовать висячие и наслонные стропила в комбинации, чтобы конструкция была более надежной.

Вот как она выглядит:

1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.



2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.



3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.



6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.



7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Выбор и подготовка материала

Как вы понимаете, основным материалом для стропильной системы ломаной крыши является древесина. А это, к сожалению, горючий, не влагостойкий, подверженный гниению материал. Эти качества, безусловно, являются недостатками, которые легко устранить, проведя обработку антипиреном, антисептиков, влагозащитной пропиткой. Обрабатывать дерево для эффективной защиты этими составами необходимо в несколько слоев. Расчет необходимого объема антисептика производят согласно рекомендациям производителя.

Используйте высококачественный материал из хвойных пород, без сучков. Если они все же есть, уберите, обработайте специальным средством. Нешлифованное дерево следует предварительно ошкурить, кору в обязательном порядке удалить.

В качестве кровельного материала используется металлочерепица, профнастил, шифер, ондулин, шинглас. Так как конструкция сама по себе массивна, специалисты советуют отдавать предпочтение более легким материалам, чтобы излишне не перегружать стропильную систему. Вес в таком случае станет определяющим фактором при выборе. Обрешетка изготавливается сплошного или решетчатого типа, из необрезной доски или из влагостойкой фанеры. В качестве утеплителя применяются минеральная вата на базальтовой основе или пенопласт. Декоративная обшивка может быть выполнена из сайдинга, блок-хауса или вагонки.

Нюансы монтажа

Начинать возведение кровли необходимо, выполнив расчет нагрузки, которой она будет подвергаться. Для этого складывают вес каждого из материалов кровельного пирога, найти который можно в справочной литературе. Затем определяются временные нагрузки от выпадающего снежного покрова. Когда эти показатели складываются, получается такой показатель, как общая нагрузка, который колеблется в районе 40-50 кг/м2. Согласно этим параметрам определяется, каким запасом должна обладать стропильная система, сечение элементов каркаса. Избавить вас от этих вычислений может специальная программа для расчета, доступная для использования в интернете. После этого составляется чертеж, отражающий расположение всех элементов с рассчитанными размерами.

Дальнейшие действия относятся к собственно монтажу ломаной кровли:

• Производится закупка всех необходимых материалов. Лучше приобрести их с небольшим запасом, чтобы не оказаться в ситуации, когда чего-то не хватает.
• Все деревянные элементы распиливаются в размер согласно шаблону. Быстрее всего это сделать болгаркой или циркулярной пилой.



• Нижние стропила, подкосы, стойки на земле соединяются вместе, образуя, так называемые, фермы.



• Готовые фермы поднимаются на верх для установки.
• Фермы соединяются затяжками, настилаются верхние наслонные стропила.



• Создается обрешетка, монтируется утеплитель, укладывается кровельный материал.
• Фронтоны, свесы обшиваются выбранным материалом, оборудуются оконные проемы.

Если расчет выполнен грамотно, стропильная система ломаной крыши является прочной, надежной конструкцией мансардной кровли, которая прослужит не одно десятилетие при условии регулярного контроля за состоянием.

Особенности стропильной системы крыши

Наиболее важным во всех отношениях элементом мансарды является стропильная система крыши. Правильное исполнение данного элемента конструкции здания позволяет не только реализовать решение относительно устройства мансарды, но и обеспечить правильную эксплуатацию всего здания.

Как показывает практика, сегодня возможно устройство мансардного помещения практически при любом типе кровельной конструкции. В зависимости от проекта здания, мансарда может с успехом оборудоваться как под односкатной крышей, двускатной, вальмовой или многощиповой крышей.

Однако, наиболее приемлемым является вариант мансардной кровли, основным отличием которого является наличие увеличенного пространства под кровлей за счет изменения угла наклона ската.

Такое решение наиболее оправданно с архитектурной точки зрения, но в то же время оно более затратное по количеству материалов и несколько сложнее в техническом плане, чем обычная двускатная кровля.

В целом стропильная система мансардной кровли состоит:

• боковые торопила;
• коньковые стропила;
• обрешетка боковых стропил;
• обрешетка коньковых стропил;
• стойки;
• подкосы;

Различают два вида стропил — наслонные и висячие. Первые применяются там, где есть в проекте промежуточная несущая стена. Проще говоря, одна сторона стропила упирается в мауэрлат по наружной стене, а второй во внутреннюю стенку.

Висячие стропила имеют два яруса: нижний – боковые стропила и верхний – коньковые стропила. Для создания жесткости конструкции висячих стропил, как правило, устраиваются перемычки и стойки.

Правила расчета мансардного этажа

При построении плана строительства и рабочего чертежа пользуются основными правилами последовательности расчета:

• выбор схемы стропильной системы крыши;
• расчет мансардного помещения;
• расчет нагрузки и количества материалов;
• план проведения работ.

При этом главную роль играет правильный расчет показателей.

Расчет показателей

При расчетах плана мансардного этажа и последующем строительстве огромную роль играет правильный выбор расчетов показателей.
Первоначальным действием в расчете показателей мансарды проводится расчет полезной площади мансарды.

Оптимальным является минимальный учет следующих показателей: высота потолка мансарды – 2 метра, ширина — 3 метра. Такие параметры считаются необходимыми для комфортного нахождения в помещении. Кроме того, определяется глухая площадь мансардного этажа.

Основным правилом расчета полезной площади является учет расстояния от пола до потолочного изгиба равного 90 сантиметров и более.
Остальная площадь мансарды является глухой зоной, использование которой в качестве жилого помещения нерационально.

Расчет площади кровли происходит вычислением площади каждого отдельного элемента скатов крыши. То есть если крыша имеет два ската имеющего один излом то вычисляется площадь каждого элемента отдельно, сначала бокового ската, после конькового ската, полученные значения суммируются и умножаются на 2.

Следующим из расчетов показателей является расчет стропильной конструкции:

• расчет угла наклона боковых стропил;
• расчет угла наклона коньковых стропил;
• расчет количества материалов для стропил;
• расчет обрешетки;
• расчет кровельного материала.

Угол наклона боковых стропил

В зависимости от полезной площади мансарды проводится расчет угла наклона боковых стропил. При проведении расчета минимальным углом наклона принимается угол в 60 градусов.

Расчет угла наклона боковых стропил проводится в основном тремя способами:

1. Геометрический, самый простой и надежный способ, используется известная со школы теорема Пифагора.
2. Справочный, этот способ позволяет определить угол наклона стропил по специальным справочным таблица;
3. Метод геометрических построений – метод, при котором производится масштабное построение плана стропильной системы с последующим вычислением необходимых параметров;
4. Использование строительного калькулятора – данный способ хорош для пользователей интернета, многие строительные сайты предлагают онлайн-калькуляторы расчета различных параметров.

Угол наклона коньковых стропил

Учитывая то, что коньковые стропила несколько меньше боковых стропил, и то что конструкция коньковых стропил, как правило, поддерживается стойками угол наклона выбирается в 30 градусов.

Площадь поверхности крыши

Для удобства расчета поверхности крыши вся поверхность разбивается на простые геометрические фигуры – прямоугольники и треугольники. Отдельно производится вычисление площади каждого участка впоследствии найденные значения суммируются.

К примеру, ломаную двускатную крышу разбивают на четыре участка – по два нижних боковых и два верхних – коньковых. Находят площадь бокового и конькового участков крыши, после чего умножают на 2.

Площадь мансардного этажа

Чаще всего мансардный этаж определяется площадью мансардного помещения. В таком случае определяется линия стен и уже вычисляется непосредственно площадь помещения. Когда стены мансарды будут проходить по линии стоек, то длина здания умножается на расстояние между противоположными стойками.

В случае, когда помещение будет иметь потолочный изгиб (в качестве части потолка будет использована кровельная конструкция), площадь мансардного этажа вычисляется нахождением площади фигуры поверхности мансарды ограниченной условной линией прохождения по поверхности пола линии изгиба потолка на высоте 90 сантиметров.

Примерный вес кровельного материала

Проводя расчеты кровли, следует иметь в виду, что необходимо учитывать в расчетах вес кровельного материала.

Так, следует учитывать, что 1 квадратный метр может иметь массу:

• шифер – 11 — 13 кг;
• мягкая черепица – 9 — 15 кг;
• оцинкованная жесть – 3 — 6,5 кг;
• керамическая черепица – 50 — 60 кг;
• металлочерепица – 5 — 6кг;

Количество рулонов изоляционного материала с нахлестом

При расчете изоляционного материала следует знать, что нахлест полос покрытия должен составлять 10 сантиметров.
Стандартный размер многих производителей рулонных изоляционных материалов составляет длина 10 или 15 метров, ширина 100 сантиметров.

Однако, при выборе конкретного производителя и конкретного материала нелишне узнать фактические размеры рулона. Не секрет, что у разных производителей могут быть использованы свои технические условия и параметры продукции.

Нагрузки на боковую/коньковую стропильную систему

Рассчитывая нагрузки на боковую и коньковую части кровли, следует брать во внимание при расчете среднюю нагрузку в 200 кг на погонный метр.
Такая нагрузка вполне выдерживает снеговую и ветровую нагрузку на кровельную систему.

Производство расчетов снеговой и ветровой нагрузки на кровлю производится с помощью специальных справочников и таблиц, в которых указываются коэффициенты снеговой и ветровой нагрузки.

Так, к примеру, в различных регионах снеговая нагрузка может достигать 220 килограмм на метр квадратный.

При расчете конкретной кровли следует знать, что существуют поправочные коэффициенты нагрузок в зависимости от угла наклона крыши:

• коэффициент при наклоне до 25 градусов равен 1.
• коэффициент при наклоне крыши от 25 до 60 градусов равен 1,025;
• при углу наклона больше 60 градусов коэффициент не учитывается.

Таким образом, при расчете снеговой нагрузки на крышу при средней в регионе снеговой нагрузки в 220 килограмм и углу наклона коньковой крыши в 30 градусов равен:
220*1,25= 275 килограмм на метр квадратный.

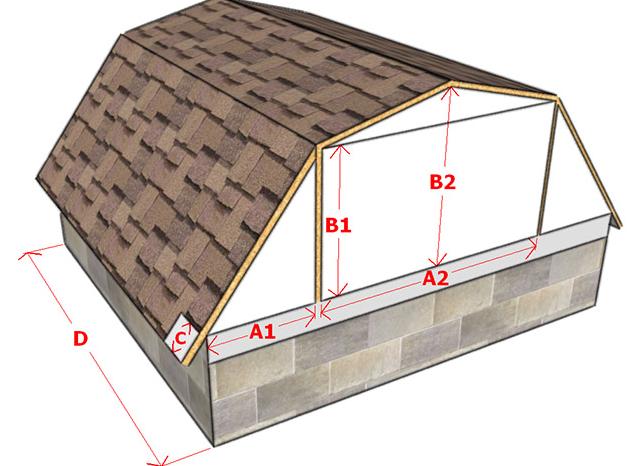

Расчет длин и других размеров мансардной крыши при построении чертежа происходит по формулам известным с курса математики средней школы. Для удобства проведения расчетов поперечный разрез кровли представляется в качестве нескольких простых фигур: пространство мансарды между опорными стойками, балкой перекрытия и затяжкой представляется в виде прямоугольника.

Пространство боковой стропильной ноги отрезком балки перекрытия до мауэрлата и опорной стойкой –прямоугольным треугольником. Коньковые стропила, и затяжка образуют равнобедренный треугольник. Теперь даже без выдающихся способностей можно вычислить основные длины стропил.

Длина боковых стропил

Учитывая то, что боковые стропила представляют собой гипотенузу прямоугольного треугольника, высота опоры до затяжки составляет 2,5 метра, а угол наклона стропила составляет 60 градусов, нетрудно вычислить длину стропильной ноги:
Длина стропильной ноги =0,5 +высота опоры / cos 60 = 0,5+ 2,5/ 0,5 = 5,5 метра
Где 0,5 – это длина карниза крыши, его следует учитывать обязательно, поскольку вынос крыши от стены дома должен быть обязательно.

Длина коньковых стропил

Длина коньковых стропил рассчитывается по формуле расчета для равносторонних треугольников где:

• в – основание треугольника и равно длине затяжки, то есть как в данном примере 4 метра;
• угол а, у основания треугольника равен углу наклона коньковых стропил, то есть 30 градусам;
• угол вершины треугольника равен 120 градусам.

Нахождение длины коньковых стропил производится по формуле:

Длина стропил = Длина затяжки/2cos а

Длина стропил = 4 метра/2х0,866

Длина коньковых стропил равна 2,3 метра

Количество боковых и коньковых стропил

В зависимости от линейных размеров здания и площади кровли предусматривается устройство боковых и коньковых стропил через равное расстояние. Нормальным считается устройство стандартных стропил 50х100 мм через 0,7 — 0,8 метра при длине ноги стропила в 6 метров и 1,2 метра при длине ноги в 3 метра.

Минимальное сечение боковых/коньковых стропил. Вес и объем бруса для стропил

При расчете кровельной конструкции в расчет берутся следующие минимальные сечения стропил:

• боковые стропила и коньковые стропила — 50х100 миллиметров.

При расчете веса берется средний показатель плотности древесины при влажности 18 % — 500 килограмм на метр кубический.

Количество боковых/коньковых рядов обрешетки

При расчете обрешетки, в зависимости от выбранного кровельного материала во внимание берется тип необходимой системы обрешетки:

1. для мягких кровельных материалов устраивается сплошная обрешетка из фанеры или OSB-плиты;
2. для полужестких кровельных материалов устраивается разреженная или уплотненная обрешетка;
3. для жестких крупноразмерных кровельных материалов типа шифер устраивается разреженная обрешетка;
4. для крупноразмерных полужестких кровельных материалов (кровельное железо) устраивается сплошная обрешетка.

При расчете количества рядов обрешетки рекомендуется придерживаться следующих правил:

1. при расчете обрешетки кровель с малым уклоном до 12 градусов рекомендуется устройство сплошной обрешетки;
2. для кровли с уклоном до 60 градусов рекомендуется устройство обрешетки с шагом в 20 — 23 сантиметров;
3. для кровли с большим уклоном более 60 обрешетку рекомендуется монтировать с шагом в 60 сантиметров.

Нормальным считается устройство обрешетки из обрезной доски шириной 20 см через 20 — 30 см

Общее количество рядов обрешетки

Исходя из того, что для устройства обрешетки используется обрезная доска 20х2 сантиметров и расстояние между рядами обрешетки берется в 20 сантиметров, на каждый метр кровли приходится 3 ряда обрешетки.

При увеличении расстояния между рядами обрешетки до 30 сантиметров на каждый метр кровли будет приходиться 2 ряда обрешетки.
В расчете количества рядов обрешетки к общему количеству рядов прибавляется еще 2 – коньковый и карнизный.

Равномерное расстояние между боковыми/коньковыми досками обрешетки

Устройство равномерного расстояния между боковыми коньковыми досками обрешетки необходимо не только для достижения необходимой прочности конструкции, поскольку такая конструкция должна выдерживать не только массу кровли, но и выдерживать снеговую и ветровую нагрузку.

Кроме этого, равномерное распределение обрешетки позволяет более качественно проводить установку теплоизоляционного пирога.

Количество досок обрешетки стандартной длины

Согласно сортаменту пиломатериалов промышленность выпускает стандартные размеры пиломатериалов из хвойных и лиственных пород.

Стандартными длинами пиломатериалов считаются:

• пиломатериалы хвойных пород длиной в 4,5 метра и 6 метров;
• пиломатериалы лиственных пород – не более 5 метров;
• пиломатериалы хвойных пород для специальных нужд 9 метров.

Таким образом, для одного ряда обрешетки дома 8х10 метров на скат крыши в 10 метров необходимо 2 доски по 6 метров (при этом следует учитывать, что крыша выступает на фронтон минимум на 20 сантиметров с каждой стороны).

Объем досок обрешетки

Для подсчета объема заказа пиломатериала в кубических метрах необходимо:

1. подсчитать количество досок, необходимых для обрешетки с учетом обрезков;
2. перевести линейные размеры доски из сантиметров в метры (доска 20х150 мм длиной 6 метров при пересчете будет 0,02 (толщина доски) х 0.15(ширина доски) х 6 (длина));
3. перемножить количество досок на размеры одной доски в метрах, в результате получается объем в кубических метрах (0,02х0, 15х6х20= 0,36 кубических метров)

Примерный вес досок обрешетки

Учитывая объективные свойства древесины, для устройства обрешетки, как правило, используется древесина хвойных пород.

Однако следует знать, что при использовании свежераспиленной древесины возможны только изменения самой древесины – коробление, растрескивание, кручение, но и возникновение гниения волокон древесины, появление грибка и плесени.

Поэтому при устройстве обрешетки, а тем более обрешетки крыши мансардного типа использовать сухую древесину.

При расчетах веса деревянной обрешетки за основу берется вес древесины при влажности 18%, что в среднем составляет:

• древесина ели обыкновенной – 450 кг;
• сосна обыкновенная – 510 кг;
• сосна кедровая — 440 кг;
• пихта сибирская – 380 кг;
• пихта кавказская – 440 кг.

При проведении расчетов веса стропил и обрешеток, берется усредненный показатель веса пиломатериала 500 кг на кубический метр.

Таким образом, если на обрешетку необходимо 20 досок 20х150 по 6 метров, что составляет 0,36 кубометра ели обыкновенной то, вес такой конструкции будет равен:
0,36х450=162 кг

Рекомендации по расчетам

Приступая к проведению расчетов кровельной конструкции мансардной крыши необходимо составить план кровли, при этом нужно на бумаге построить максимально детальный план с учетом масштаба.

При проведении расчетов рекомендуется максимально опираться на стандартные величины изделий стройматериалов, выпускаемые промышленностью. Например, брать стандартные длины досок – 4,5 и 6 метров.

На бумаге с помощью карандаша, линейки и транспортира рассчитать возможные варианты устройства стропильной системы. Поскольку вносить изменения на этапе строительства чаще всего приходится в сторону увеличения количества материалов.

Строительные материалы

При строительстве мансардной кровли особое внимание в расчетах уделяют правильному подбору материалов, поскольку неправильный подбор и устройство стройматериалов может привести к ошибкам в установке кровли, ее утяжелению конструкции.

Параметры материалов для возведения мансардной крыши

Для устройства стропильной конструкции рассчитываются бруски различного сечения, из хвойных пород древесины, при выборе материала, его осмотре обращается внимание на наличие сучков и их количества, нормальным считается наличие не более 3 сучков на 1 погонный метр материала.

Для устройства обрешетки берется в расчет стандартная длина доски в 4,5 или 6 метров.

При расчете кровельного покрытия берутся за основу стандартные размеры кровельных материалов, при этом в случае если боковые стропила имеют длину в 2,5 листа шифера, то в расчете берется 3 ряда, то есть округляется в большую сторону.

Какого сечения требуются стропила?

При возведении мансардной кровли в расчете берут стандартные размеры брусков для устройства стропил – 50х100 миллиметров или 50х150 миллиметров.

Расчет ветровой нагрузки

Ветровая нагрузка является временной нагрузкой на плоскость крыши. Расчет ветровой нагрузки производится согласно СНиП 2.01.07-85 «Нагрузки и воздействия», это старый добрый советский СНиП, однако, сегодня он действует не во всех регионах России, многие субъекты разработали свои региональные нормы.

Проведение расчета ветровой нагрузки кровли связано с тем, чтобы задать необходимый запас прочности при кратковременном воздействии сильных порывов ветра. Такая необходимость связана с тем, что ветровая нагрузка имеет существенные отличия даже в одной местности.

Всего же на силу ветра в основном влияют:

• регион расположения постройки;
• наличие городской застройки;
• высота здания и угол наклона крыши.

Расчет снеговой нагрузки

В отличие от ветровой нагрузки снеговая нагрузка является более продолжительной и относится к разряду долговременных нагрузок. На определение снеговой нагрузки влияют несколько факторов – наклон кровли, количество скатов крыши, наличие дымоходов, перепадов крыши, парапетов и слуховых окон.

Кроме этого, важную роль играет примерное количество снегового покрова, зависящее от местности расположения.

Как и ветровая нагрузка, снеговая нагрузка рассчитывается по СНиП 2.01.07-85 «Нагрузки и воздействия» при этом берется поправочный коэффициент, зависящий от угла наклона крыши:

• коэффициент при наклоне до 25 градусов равен 1.
• коэффициент при наклоне крыши от 25 до 60 градусов равен 1,025;
• при углу наклона больше 60 градусов коэффициент не учитывается.

Расчет ломаной мансардной крыши

Расчет ломаной мансардной крыши производится поэтапно с учетом основных параметров, в которых рассчитываются:

• угол наклона крыши;
• длина и сечение конькового и бокового стропил, их усиление;
• сечение и шаг обрешетки;
• площадь боковых и коньковых скатов;
• масса кровельного материала, расчет нагрузок и масса утеплителя;
• расчет расстояния между стропилами.

В конце расчета производится расчет необходимого материала.

Расчет двускатной мансардной крыши

Расчет двухскатной крыши практически не отличается от расчета ломаной крыши за исключением, того, что в расчете не проводится расчет коньковых и боковых стропил, боковых и коньковых скатов крыши.

Расчет стропильной системы мансардной крыши — очень просто о непростых вычислениях

MesterulManole 2229 0 0

Таблица 1. Формула расчета снеговой нагрузки

Согласно полученному числу, находим подходящее значение в левой колонке таблицы 2. В колонке напротив указан угол наклона α. Далее, если α≤30°, то коэффициент μ = 1; если 30°<α<60°, то коэффициент μ = 0,033.

Таблица 2. Соотношение угла наклона и производного из высоты стойки и длины стропила

Обратите внимание на то, что в ломаной кровле мы принимаем во внимание только верхнюю часть, так как именно на нее приходится вес снежного покрова.

Интенсивность снегового покрова по регионам РФ

Норматив Sg определяется по СНиП 2.01.07-85 или по карте интенсивности снегового покрова. Например, для Москвы и области это значение равно 180.

Расчет давления ветра

Таблица 3. Формула расчета максимального ветрового давления

Давление ветра рассчитываем по формуле в таблице 3. За аэродинамический коэффициент берем максимальное значение 0,8.

Таблица 4. Расчет коэффициента изменения ветра на высоте

Коэффициент изменения находим по таблице 4 с учетом особенностей места, где проводится строительство. Нормативное значение Wo можно определить по СНиПу, а можно найти в карте ветрового давления.

Карта ветрового давления

Вставляя в формулу соответствующие значения, вы рассчитаете параметры ветровой нагрузки для той или иной территории. В соответствии с полученным значением можно будет скорректировать угол наклона скатов или еще на стадии проектирования усилить стропила.

Расчет веса кровли

Таблица 5. Вес конструктивных материалов

Чтобы рассчитать нагрузку, которую окажет кровельная система на несущие стены первого этажа, нужно приплюсовать вес диагональных балок, обрешетки, чернового настила и массу изоляционных материалов, включая утеплитель и гидроизоляцию.

Необходимые данные можно найти в таблице 5. Данные представлены из расчета килограммы на квадратный метр кровельного ската.

Таблица 6. Вес кровельного покрытия

К посчитанному весу прибавляем массу кровельного покрытия. Этот параметр указан в таблице 6.

Кроме перечисленных факторов, определяющих вес, нужно заранее решить, будут ли в системе использованы зенитные фонари. Их вес можно узнать у производителя и приплюсовать к посчитанному весу кровли.

Считаем суммарную нагрузку

После того, как все расчеты выполнены, суммируем вес кровли из расчёта килограмм на кв. метр, снеговое и ветровое давление на тот же кв. метр.

Вес людей и мебели в мансардном этаже учитываем только при выборе сечения балок перекрытия. Непосредственно на подбор стропил этот параметр не влияет.

При суммировании параметров нагрузки, нецелые числа округляем в большую сторону. Учитывая максимум ветрового и снегового давления, вы сможете подстраховаться от прогиба или срыва кровельного материала.

Выбираем шаг между стропилами

Таблица 7. Как соотносится ширина сечения и длина стропила с шагом установки

При расчете кровельного каркаса, особое внимание уделяем шагу, с которым будут устанавливаться стропила. Расстояние между соседними балками зависит от длины бруса и от размеров его поперечного сечения. Чтобы упростить расчеты и не прибегать к формулам, предлагаю таблицу 7, где приведены усредненные соотношения интересующих нас параметров.

Обратите внимание на то, что для ломаной крыши, величина шага определяется по длине верхних накосных стропил. Для систем с обычными прямыми скатами учитывается длина от конька до свеса. Шаг между досками обрешетки по всему ломаному скату делается одинаковый.

Расчет стропил с учетом нагрузок

Таблица 7. Формула для расчета давления на погонный метр висячих стропил

Для того чтобы рассчитать сечение пиломатериалов нужно узнать нагрузку на погонный метр каждой балки. Сделать это можно по формуле в таблице 7.

Как рассчитать суммарную нагрузку на площадь ската вы уже знаете, а за шаг стропил условно примем 40 см. Осталось перемножить параметры и получить давление на погонный метр.

На рисунке показано, ширина каких конструктивных элементов нас интересует

Сечение пиломатериалов, которые образуют накосные стропила в верхней части крыши, считаем по следующим формулам:

• Если α<30°, то H≥8,6×L×√Q/(B×R)
• Если α>30°, то H≥9,5×L×√Q/(B×R)

Здесь:

• Н — ширина сечения стропил
• В — толщина сечения
• R — плотность пиломатериалов (в кг/м²)

Для примера, плотность сосны 2 сорта, которая повсеместно используется для сборки стропил, составляет 130 кг/м².

Таблица 8. Промышленные типоразмеры пиломатериалов

Соотношение толщины и ширины хвойных пиломатериалов, выпускаемых отечественной промышленностью, можно найти в таблице 8. Просчитанные по ранее предложенным формулам параметры поперечного сечения будут усреднёнными, поэтому, если числа не будут целыми, округляем их в большую сторону.

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.08.01-89

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Элемент	Описание
Мауэрлат	Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка	Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия	Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель	Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила	Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка	Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска	Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка	Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Устройство стропильной системы

Требуемые расчеты

Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться. Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.

Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:

• длина и ширина дома;
• объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
• ширина стыков между частями перекрытий.

Пример расчета шага стропил в программе «Стропила 1.1»

Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА, где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.

На заметку! Чаще всего при устройстве мансардных крыш владельцы останавливают свой выбор на ломаных стропильных системах. С методикой расчета параметров в этом случае можно ознакомиться в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Калькулятор утепления мансарды

Монтаж стропил мансардной кровли

Рассмотрим на примере, как происходит монтаж стропильной конструкции для мансардной кровли дачного домика.

Шаг 1. На торцевую часть стены укладывается слой гидроизоляционного материала – например, рубероида. Он должен иметь ширину такую же, как и торцевая часть строения.

Укладка рубероида

Шаг 2. На ранее уложенный рубероид укладывается доска, которая будет служить мауэрлатом. Она выравнивается по внутреннему краю торцевой части стены. В ней высверливаются отверстия для анкерных болтов. Таким образом, мауэрлат укладывается по всему периметру здания.

Сверлятся отверстия под анкерные болты

Шаг 3. Доска фиксируется на стене при помощи анкера размером 130х10 мм. Анкер используется с дополнительной широкой шайбой, чтобы площадь прижимания была больше. Дополнительно он закручивается гаечным ключом.

Фиксация мауэрлата

Шаг 4. Изготавливаются балки перекрытия. В этом случае они состоят из трех досок размером 200х50 мм, соединенных между собой саморезами.

Балка перекрытия будет состоять из трех досок

Фото будущей балки перекрытия

Шаг 5. Лаги укладываются на пролет между двумя противоположными стенами дома. Расстояние между ними составляет 40 см. Лаги фиксируются на мауэрлате при помощи металлических уголков с перфорацией и саморезов 90 мм.

Шаг между лагами составляет 40 см

Как лаги крепятся на мауэрлате

Для фиксации используются перфорированные металлические уголки

Шаг 6. Начинается монтаж стропильной системы. С опорой на временные укосины устанавливаются доски, которые будут формировать периметр мансарды. Все доски выравниваются строго по уровню.

Монтаж стропильной системы

При монтаже используются временные укосины

Фото процесса монтажа

Шаг 7. Изготавливаются укосины. Устанавливается первая, которая фиксируется к ранее установленным доскам и выносам лаг при помощи металлических пластин и саморезов. По ней изготавливается шаблон, по которому потом выполняются и остальные укосины в нужном количестве.

Фиксация укосины снизу

Фиксация укосины сверху

Распил досок

Шаг 8. Остальные укосины устанавливаются на предназначенное им место. Фиксация производится так же, как в шаге 7.

Установка укосин

Для крепления все так же используются металлические пластины

Укосины установлены

Шаг 9. На установленные укосины уже на этом этапе можно постелить пароизоляционный материал и закрепить его брусками обрешетки 50х50 мм.

Пароизоляция фиксируется брусками

Шаг 10. Выполняется контробрешетка, на которую будет монтироваться далее кровельное покрытие. Она представлена в этом случае досками и фиксируется поверх ранее прибитой обрешетки.

Далее нужно соорудить контробрешетку

Формирование контробрешетки

Шаг 11. Начинается формирование конька. Для того чтобы доски потолка мансарды не прогибались, устанавливаются временные опоры – с ними работать проще. На них укладывается несколько досок, по которым можно передвигаться.

Временные опоры

Шаг 12. Производится установка коньковой балки на нужной высоты опоры, закрепленные на «потолковых» досках мансарды.

Установка коньковой балки

Шаг 13. Заранее напиленные стропила устанавливаются одной стороной на коньковую балку, второй – на ранее собранную часть кровли с укосинами. Стропила с противоположных краев крыши должны стыковаться между собой над коньковой балкой.

Монтаж стропил

Стропилина

Установка стропил с противоположной стороны

Подготовка стропил к монтажу

Шаг 14. Далее, как в шагах 9-10, укладывается пароизоляционный материал и приколачивается обрешетка, но уже на только что установленные и закрепленные стропильные ноги.

Монтаж обрешетки поверх пароизоляции

То же, но с другого ракурса

Шаг 15. Создается контробрешетка на этой части кровли.

Создание контробрешетки

Контробрешетка готова

Шаг 16. Начинается изготовление фронтонной части мансардной крыши. Перпендикулярно по отношению к лагам устанавливаются деревянные выносы длиной 500 мм. Фиксируются они на металлических уголках при помощи саморезов к лагам и мауэрлату.

Монтаж деревянных выносов

Шаг 17. Установленные выносы должны иметь одинаковую длину, потому они могут подпиливаться до нужного уровня пилой.

Обрезка выносов

Выносы обрезаны

Шаг 18. Устанавливаются фронтонные стойки. Они фиксируются внизу к ранее установленным выносам саморезами, вверху – на металлические пластины. Сразу же формируется и мансардное окно, если таковое есть в проекте.

Установка фронтонных стоек

Для фиксации используются металлические пластины

Формирование мансардного окна

Мансардное окно

Шаг 19. Устанавливаются по свесу крыши доски, которые будут соединять между собой отдельные доски обрешетки.

По свесу устанавливаются доски

Еще одно фото процесса

Шаг 20. Далее остается только обшить кровлю финишным материалом.

Обшивка кровельным материалом

Видео – Монтаж двухскатной мансардной кровли

Правила работы по монтажу системы стропил

Прежде чем начать работы по строительству мансарды, стоит ознакомиться с рядом правил, которые придется соблюдать.

1. Мансардная кровля должна быть обязательно утеплена, если это не временный или дачный домик.
2. Все деревянные элементы должны подвергаться предварительной обработке антисептиками и противопожарными составами.
3. Перед началом работ следует создать точный чертеж стропильной конструкции и провести все расчеты.
4. Сечение стропильных ног не может быть менее 10х10 см.
5. Важно обязательно обеспокоиться хорошей гидроизоляцией кровли.

Отделка мансарды деревом

Чтобы понимать, какую мансардную крышу построить, а также чтобы сориентироваться по всем аспектам работы, важно предварительно ознакомиться с чертежами и примерами. Конечно, никто не вправе запретить вносить какие-то корректировки в них и выполнять работы по-своему, однако следует все же отдавать себе отчет в том, какие правки могут быть внесены, а какие делать не стоит.
