Расчет потолка армстронг

Подвесные потолки

Преимущества подвесного потолка очевидны.

Быстрый и легкий монтаж конструкции.

Сохраняется доступ к запотолочному пространству.

Возможность планирования коммуникаций по потолку без штробления поверхности.

Простота обслуживания и возможность замены плит.

Звукопоглощающие свойства.

Возможность подбора плиток под требования помещений.

Последний пункт особенно важен, когда речь идет о специфических помещениях. Так, для медицинских палат и кабинетов важно, чтобы материал имел соответствующий сертификат. В коридорах используют только негорючие материалы, а в чистых комнатах те, что обеспечивают абсолютную гигиену.

Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента. Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи.

Дизайнерские возможности подвесного потолка не ограничиваются лишь сплошной однотонной поверхностью

И всю эту красоту можно создать самостоятельно, следуя представленной пошаговой инструкции.

Монтаж подвесного потолка типа Армстронг

Прежде, чем приступать к описанию процесса, давайте конкретизируем тот набор инструментов, который необходим для полноценной работы.

Шуруповерт.

Перфоратор.

Дисковая пила по металлу.

Уровень.

Крепежные элементы.

Ножницы для резки по металлу.

Плоскогубцы, молоток.

Сами элементы потолка включают в себя подвесы, профили для каркаса, потолочные плиты, встраиваемые светильники. Размер потолочных плит может быть квадратным или прямоугольным. Этот показатель не влияет на порядок работы при установке конструкции.

Как вычислить объем материалов?

Количество составляющих каркаса для будущего подвесного потолка рассчитывается, в первую очередь, исходя из площади помещения. При этом многие комнаты или холлы могут неправильную форму, что значительно усложняет расчет элементов. Можно воспользоваться уже готовым калькулятором из сети. А можно, не доверяя сторонним ресурсам, высчитать количество необходимых элементов самостоятельно.

Начнем с того, что потолок, а точнее каркас или подвесная система, монтируется из нескольких составляющих. В них входят уголок длиной три метра и направляющие, 3,7, 1,2 и 0,6 метров соответственно.

Основные элементы конструкции

На имеющуюся площадь применяется коэффициент, который и будет давать конечное число планок в погонных метрах.

Например, если площадь помещения 15 кв.м., то для планок длиной 3,7 и 0,6 коэффициент будет 0,84, и их количество составляет 15*0,84=12,6 м, а для планок 1,2 берется коэффициент 1,68, значит, таких элементов потребуется 15*1,68=25,2 м. Уголок считается по периметру, а количество плит по чертежу. На все элементы закладывается 10% на подрезку материала.

Подготовка к монтажу

Прежде чем приступать к монтажу системы, убедитесь в том, что все коммуникационные работы уже закончены, решены вопросы с вентиляцией, вытяжкой и разводкой электросети, в том числе к встраиваемым светильникам.

Постарайтесь спланировать схему установки плиток. Нужно обязательно учитывать, что в местах соединения со стеной обязательно будут обрезные элементы. Чтобы в процессе монтажа это не стало неожиданностью, лучше сразу рассчитать наиболее оптимальное расположение таких обрезанных кассет.

Важно

Пространство между подвесной системой и потолком не должно быть менее 10 см. Это гарантирует легкий монтаж светильников и доступ к межпотолочному пространству. Подвесы для крепления конструкции позволяют регулировать высоту.

Начинаем установку системы

• Первым шагом необходимо произвести разметку базовой линии по высоте с помощью лазерного уровня. Напомним, что технологический отступ должен быть не менее 15 сантиметров.

Разметка осуществляется при помощи специального инструмента и служит отправной точкой для производства работ

• Далее осуществляем сборку пристенного уголка. Он является опорой нашего будущего каркаса. Крепежные элементы выбираются исходя из материала основания, но, как правило, это дюбеля с пластиковыми гильзами.

Уголок крепится на уровень разметки базовой линии

• После этих манипуляций можно переходить к сборке каркаса. Первыми монтируются направляющие профили длиной 3,7. Они фиксируются на уголках с шагом 120 см и закрепляются подвесами.

Возможные варианты подвесов и способов их крепления

Последние необходимо устанавливать из расчета один на метр. И соблюдать высоту относительно смонтированного уголка. В предварительно просверленные отверстия вставляются пластиковые дюбеля, на которые и крепятся подвесы. Система бабочка, которой снабжены подвесы, позволит отрегулировать высоту элементов.

Структура потолка может быть разная, но система крепления к основанию всегда едина

• В полученные пространства между параллельными направляющими вставляются рейки длиной 1,2 м с шагом 0,6 м. Эти две составляющих каркаса имеют способ соединения шип-паз. Ошибиться будет невозможно, потому что неправильно приложенные друг к другу элементы попросту не защелкнутся.

Система шип-паз гарантирует формостабильность и прочность конструкции

• Чтобы получить необходимые нам ячейки размером 60*60 сантиметров, необходимо заполнить расстояние между планками самыми короткими рейками, их расположение будет параллельно несущей планке и перпендикулярно планке 1,2 м.

Классический вариант системы с ячейками 60*60

Стоит отметить, что в местах, где планируется установка светильников необходимо обеспечить дополнительную жесткость конструкции, укрепив по периметру еще несколькими подвесами.

• Теперь можно приступать к установке панелей на каркас. Лучше производить эту работу в перчатках. Это позволит исключить появления пятен на лицевой поверхности и защитит руки от раздражения, которое может вызвать волокно из каменной ваты. Чтобы положить плитку на систему, достаточно просунуть её в отверстие и, придерживая снизу, уложить в ячейку.

Уложенные на систему кассеты ни чем не закрепляются, при этом надежно лежат, поскольку размер ячеек соответствует размеру кассет

Надеемся, наша инструкция позволит вам быстро разобраться с тем, как правильно смонтировать подвесной потолок типа Армстронг и поможет избежать проблем при монтаже.

А краткое видео наглядно покажет, последовательность производства работ.

Что входит в состав подвесного потолка

С первого взгляда конструкция выглядит достаточно сложно и громоздко. Вес потолка Армстронг с комплектующими на м2 может колебаться от 2,5 до 8 кг, все зависит от типа и материала панелей и размеров несущего профиля.

Формально конструкцию можно разделить на три базовых элемента:

• Каркас потолка Армстронг или, другими словами, несущая конструкция. Его характеристики необходимо выбирать заранее под технические характеристики потолочных панелей Армстронг с комплектующими. Чем тяжелее плиты и больше размер помещения, тем массивнее должен быть профиль;
• Система фиксации или механического крепежа к черновому потолку помещения. Можно использовать готовые подвесы для потолка Армстронг из комплекта, купить или использовать самодельные зацепы;
• Декоративные панели или плиты 600х600 мм. Чаще всего это шумопоглощающие, гигиенические – моющиеся или дизайнерские варианты облицовки. Разный материал, соответственно, разный вес.

Важно! В зависимости от направленности потолочной системы панели могут иметь толщину от 8 мм до 22 мм. При этом характеристики подвесного каркаса потолка Армстронг позволяют менять декоративные элементы без внесения изменений в конструкцию.

Нужно только правильно учесть вес комплектующих декоративных панелей.

Варианты декоративных плит

Для медицинских помещений, стерильных боксов используют металлические плиты. Вес одной плиты не превышает 400г. В торговых залах, на промышленных объектах потолочные покрытия чаще всего оборудуются комплектующими с шумопоглощающими плитами. Вес одной такой панели составляет 2,78-2,8 кг.

Для залов с повышенной влажностью используют комплектующие панели из силиката кальция. Вес одной влагостойкой плиты типа «Newton» почти 3 кг. Нагрузка может отличаться в 6-7 раз, поэтому тип потолочных панелей с комплектующими существенно влияет на характеристики потолка Армстронг.

Плиты могут поставляться вместе с другими комплектующими на сборный потолок или приобретаться отдельно. В одной стандартной пачке пакуется 16 штук плиток 60х60 см на покрытие 5,56 м2 поверхности с учетом швов.

Кроме панелей стандартного размера 60х60 см, для обустройства подвесных потолков Армстронг используются комплектующие удвоенного размера — 60х120 см. В этом случае из-за уменьшенного количества поперечных реек в 60 см потолочный каркас получается достаточно слабым. Поэтому его усиливают с помощью дополнительных комплектующих — фальшбалок, смонтированных на черновом потолке. В этом случае устанавливают дополнительное количество подвесов, сцепленных с допбалкой. Для узких и длинных коридоров или залов двойные плиты фиксируют на опорной поверхности с помощью клеевого материала.

Конструкция каркаса

В перечень комплектующих деталей для обустройства каркаса входят:

• Уголок для потолка Армстронг. Его размеры и длину нужно всегда оговаривать отдельно, так как размеры и форма помещения могут сильно отличаться от традиционных квадратных планировок;
• Основные направляющие рейки для подвесного потолка Армстронг. Из всех комплектующих этот тип профиля самый важный, от его жесткости и прочности зависят жесткость и отсутствие прогибов поверхности;
• Поперечный несущий профиль для потолка. Как правило, данный тип комплектующих выпускается в укороченном виде, длиной 0,6 м и 1,2 м.

Кроме главной несущей рамы из профилей, воспринимающей вес декоративных панелей, в состав комплектующих подвесного потолка входят регулируемые системы подвеса. По сути, это пара стальных стержней, оборудованных двумя блокирующими замками.

К сведению! Подобный тип подвеса профиля для потолка Армстронг выбран неслучайно. Меняя длину крепежа, пропущенного через петлю на дюбеле, забитом в бетонную плиту, можно очень точно отрегулировать горизонтальное положение всех комплектующих.

Использование подвеса для подвесного потолка Армстронг может быть необязательным, главные направляющие балки могут крепиться напрямую к черновому потолку через перфорированные ленты. Подобный способ монтажа считается достаточно трудоемким и оправдывает себя только при работе в небольших помещениях.

Основной направляющий элемент

Наиболее толстые и массивные металлические планки изготавливают преимущественно из оцинкованной стали на специальном прессовом оборудовании. Из всего перечня комплектующих деталей, главный направляющий элемент выделяется толщиной вертикальной стенки, самыми широкими полками и размером.

Стандартная длина одного прогона составляет 3700 мм. В вертикальной стенке Т-образной рейки через каждые 40 см выполнены крепежные отверстия, благодаря которым профиль можно сращивать по размерам помещения.

Кроме того, перфорация используется под крючки подвесов при креплении направляющих для потолка Армстронг. Если балки покупаются в комплекте подвесного потолка с декоративными панелями, то обычно они уже окрашены в белый или серый цвет, могут иметь хромированное напыление или «золочение».

Зачастую заказчики приобретают подвесные потолки не набором, а в виде отдельных комплектующих. В этом случае главные направляющие и поперечины можно окрасить обычной автомобильной краской в аэрозоле. Затраты получаются меньше, а цвет можно выбирать по собственному усмотрению.

Поперечные элементы

В конструкции подвесных потолков используется два типа поперечин. Профиль длиной в 120 см устанавливается между стартовым уголком и основной направляющей. На концах металлической Т-образной рейки смонтированы замки, с помощью которых рейку можно соединить торцом с боковой поверхностью направляющей балки.

Ширина нижней горизонтальной полки на профиле составляет 24 мм, высота вертикальной стенки равна 38 мм. То есть, этот тип комплектующих получается достаточно легким и прочным, чтобы не создавать дополнительной нагрузки на подвесы и одновременно удерживать достаточно тяжелую плиту.

Для опоры панели используются боковые полочки по 10 мм. Это немного, но сделать опорную поверхность больше у всех комплектующих каркаса нельзя, окно ячейки получится слишком узким, чтобы протолкнуть в нее панель.

Кроме отверстий для крючков подвеса, в вертикальной стенке 120-го профиля имеются прямоугольные пазы-отверстия для сцепления с дополнительными поперечинами, длиной 60 см.

Этот тип комплектующих выполняется одного размера с профилем длиной 120 мм, в нем нет никаких отверстий и пазов, и поэтому его часто заменяют самодельными перемычками, например, из обрезанной потолочной рейки, используемой для монтажа гипсокартона.

Все комплектующие для потолка Армстронг являются взаимозаменяемыми. Это означает, что подвесную систему при желании можно собрать из нескольких разных комплектов. Мало того, на панели, каркас и другие комплектующие существует даже ГОСТ 30244-94, которым должны руководствоваться производители деталей. Понятно, что, если приобретать несертифицированные или кустарные наборы на потолок, то их комплектующие могут не подойти друг другу даже в пределах одного комплекта.

• Побелка потолка своими руками
• Как выбрать потолочный плинтус правильно
• Ремонт натяжного потолка своими руками от залива, пореза
• Какие бывают потолочные панели

Подвесы для потолка Армстронг: что это

Подвесы для потолка Армстронг включают металлические прутки размером 6 мм, которые соединены между собой изогнутой пружиной с отверстиями. Данные прутки можно перемещать, при этом регулировать высоту изделия. Если она является отпущенной, то она закрепляет их очень крепко. Верхняя часть прутка укрепленного подвеса является профилированной, для того, чтобы надежно зафиксировать ее в крепежном узле.

Правильная установка потолка Армстронг подразумевает подвесы за направляющие профили с интервалом в 1,2 м. От стенки узлы должны иметь расстояние не больше, чем на 450 мм. В данном случае линия подвесного устройства расположена по длине помещения со сдвигом в одну и в другую сторону, чтобы узлы подвески были расположены в шахматном порядке. Комплектующие подкреплены дополнительными элементами, которые расположены по диагонали от основного. Массивные вкладыши системы подкреплены по углам и по возможности находятся плотно к стенке.

Установка потолков Армстронг производится с монтажа периметра. Квалифицированный специалист компании рассчитает стоимость конструкции за м2 в вашем помещении. Оригинальные потолки будут гармонично сочетаться с отделкой помещения, помогая оформить помещение в классическом или в романтическом стиле.

Подвесная система для потолка Армстронг

Для потолков, которые изготовлены из минерального волокна на невидимой подвесной конструкции можно установить планки, на них кромка: SL2 или К2С2.

Если вы выбираете полускрытую систему, то лучшим выбором являются плиты:

• Минераловолокно;
• Металл;
• Дерево с кромкой vector.

Конструкция потолка Армстронг

Подвесная система включает стальной каркас, которые включают фиксирующиеся направляющие, собранные в квадратной форме или в виде прямоугольника. Главная сторона направляющего профиля имеет покрытие белого цвета, которое произведено на технологическом оборудовании. В подвесную систему встраиваются светильники, которые подвешены к основанию. Важные направляющие рейки подвесного устройства оснащены вертикальными прорезями по длине через определенный промежуток для закрепления планок. Подвесная система может использоваться для установки металлических, минераловолокнистых, стекловолокнистых плиток.

Светильники для потолка Армстронг украсят потолочное пространство любого помещения. Об этом читайте: https://homeli.ru/remont-i-otdelka/potolok/svetilnik-dlya-potolka-armstrong

Т-образный профиль выполнен из андроидного алюминия, конструкция потолка с применением подвесной системы отличается хорошим качеством и является долговечной в использовании, а также устойчивой к коррозиям конструкцией. Алюминиевый пристенный уголок используют для монтажа во многих помещениях.

Для оформления подвесного потолка используются пристенные уголки, которые придают изделию завершенный вид. Каркас подвесного потолка выполнен на стальных подвесах, также используются замки, которые предназначены для прочного крепления на направляющей.

Пристенный уголок считается горизонтообразующим составляющим каркаса, который обеспечивает изделию привлекательный внешний вид. Подвесы позволяют регулированию уровня подвесного потолка от основного, закрывая поврежденные места, они создают уровни поверхности потолка.

Они могут быть следующих видов:

• Стержни с пружинами;
• Кронштейны;
• Проволока.

Одним из распространенных вариантов подвеса являются изделия, состоящие из стержней и пружинной скобы с отверстиями.

Для монтажа подвесной конструкции используется стандартная схема, позволяющая мастерам устанавливать быстро и точно изделие. Подвесной потолок послужит длительный период времени, он отличается долговечностью в использовании.

Подробную инструкцию по монтажу подвесного потолка Армстронг можно найти в материале: https://homeli.ru/remont-i-otdelka/potolok/podvesnoj/instruktsiya-po-montazhu-podvesnogo-potolka-armstrong

>Монтаж подвесной системы для потолка Армстронг (видео)

Комплектующие для подвесного потолка Армстронг

Подвесные системы представляют собой элементы из минерального волокна разной толщины и длины, которые устанавливаются на направляющие Армстронг, они могут быть зафиксированы крепежным элементом к основанию потолка. Комплектующие Армстронг предлагаются в нашей компании в широком ассортименте. Данные изделия обеспечивают легкий монтаж и оперативное выполнение работ по установке потолка. Как комплектующие к подвесным потолкам можно отметить такие элементы, с помощью которых образуется несущий каркас.

Также будет полезен материал о том, как произвести расчет комплектующих подвесного потолка Армстронг: https://homeli.ru/remont-i-otdelka/potolok/podvesnoj/raschet-komplektuyushchikh-podvesnogo-potolka-armstrong

Направляющие Армстронг – это такие изделия, которые обеспечивают крепкую установку подвесного потолка. Для их надежной фиксации под потолком применяются пристенные углы, на которые устанавливается металлический профиль. Для придания несущей конструкции жесткости в составе комплектующих для потолка существуют подвесы.
Металлоконструкция дополнена планками, они требуются для обеспечения надежной фиксации плит из минерального волокна.

Металлические комплекты для потолочных конструкций выполнены из алюминия и стали, которые имеют хорошие характеристики. Это дает возможность производителю предоставлять гарантию на комплектующие на долгие годы. Представленные на нашем сайте комплектующие для потолка данного производителя имеют сертификаты, подтверждающие высокое качество материала.

Достоинства подвесного потолка Армстронг

Если надо быстро и недорого установить потолок в комнатах с достаточно высоким потолком, то неплохой вариант – это система подвесного типа Армстронг. Такая конструкция пользуется большой популярностью как у рядовых потребителей для оформления жилых и подсобных помещений, так и для отделки потолочной поверхности в зданиях общественного назначения. Ведь она имеет массу преимуществ. Кроме современного внешнего вида, такие подвесные конструкции практичны и удобны в эксплуатации.

Подвесные потолки армстронг относятся к классу легких конструкций, они не создают нагружений на несущие конструкции

Среди основных плюсов следует отметить следующие:

• возможность свободного доступа к вентиляционным системам и осветительным приборам;
• скрытие неровностей, мелких трещин и прочих дефектов на основном потолке;
• быстрота монтажа и разборки, возможность заменить, при необходимости, отдельные детали, не снимая весь потолок;
• высокий процент светоотражения плитки, что позволяет сэкономить на электричестве;
• хорошие шумопоглащающие характеристики;
• экологическая чистота и безопасность.

Так как подвесной потолок Арстронг пользуется большим спросом на строительном рынке, можно приобрести любые аксессуары, облегчающие их установку (например, вентиляционные решетки и встроенные осветительные приборы и т.д.)

Но, как часто бывает, и этот строительный материал не лишен недостатков:

• невозможность использования в помещениях с повышенной влажностью. В этих условиях внешний вид плит быстро портится: часто может поменяться цвет. В этом случае лучше отдать предпочтение реечным или кассетным потолкам;
• хрупкость. Они легко могут повредиться от любых резких ударов, даже от выстрела обычной пробки от шампанского. Поэтому лучше приобретать плиты в больших количествах на случай непредвиденной ситуации.

Возможность легко заменить отдельные части потолка немного нивелирует данные неудобства в эксплуатации.

Виды подвесных систем Армстронг

Существует несколько разновидностей таких конструкций, отличающихся по дизайну, размерам, техническим свойствам, и соответственно, цене.

Среди самых распространенных можно выделить:

• потолки эконом – класса (Байкал и Оазис). Они пользуются большим спросом на строительном рынке благодаря невысокой цене, высокому качеству и великолепному дизайну;
• функциональные потолки (Прима). Они имеют дополнительную защиту от влаги. Так, даже если влажность составляет 95%, такие плиты, как утверждает производитель, не меняют своей формы;
• акустические потолки (Ультима). Они обладают прекрасными звукопоглощающими характеристиками;
• гигиенические потолки (Биогуард). Они покрываются сверху специальным составом, защищающим их от воздействия горячего пара и налипания жира;
• дизайнерские потолки, предназначенные для особого оформления потолочной поверхности.

Для каждого помещения в доме можно подобрать свою оптимальную разновидность потолка Армстронг

Все виды имеют схожее устройство, которое надо знать для того, чтобы рассчитать необходимое количество.

>Устройство подвесных потолков

Основные части таких конструкций:

• подвесной каркас;
• облицовочные плитки.

Расчет комплектующих для подвесного потолка Армстронг

Стоит учесть, что длина и толщина в дальнейшем окажет внимание на необходимое количество материалов для подвесной системы.

Существует два способа, как рассчитать материалы для подвесного потолка Армстронг: с помощью калькулятора онлайн дома или в строительном магазине и самостоятельно.

Проще всего, сделать это самостоятельно, зная периметр и площадь помещения, для того, чтобы знать, приблизительную стоимость строительного материала.

Это легко можно сделать по представленной ниже таблице:

Наименование	Коэффициент умножения	Пример расчета	Количество
Панели 60Х60 см	2,77	S * 2.7750*2,77	138,5
Направляющая основная, длиной 3,77 м	0,21	S * 0,2150*0,21	10,5
Планка поперечная 0,6 м	1,388	S * 1,38850*1,388	69,4
Планка продольная 1,2 м	1,26	S * 1,2650*1,26	63
Потолочный плинтус	0,17	S * 0,17 * 250*0,17*2	17
Подвес	0,96	S * 0,9650*0,96	48
Освещение	0,2	S * 0,250*0,2	10

S – в этой таблице площадь помещения. В качестве примера приведен образец расчета составных элементов для подвесного потолка для комнаты площадью 50 м2.

Приборы освещения по данной схеме рассчитываются, исходя из обычных условий. Другой вариант подсчета светильников – на 5 м2 понадобится один светильник. Не стоит забывать, при этом, что приборы могут иметь разную мощность. Поэтому проще, проконсультироваться у консультанта магазина о конкретной модели.

Количество крепежа высчитывается, исходя из применяемых подвесов плюс запасные элементы. Приблизительно, на 1м профиля потребуется 3 дюбеля, если шаг крепления будет составлять 30-40 см.

Как подсчитать количество профиля

Исходя из выбранного типа основания, подсчитать можно несколькими способами.

Например, если ячейка имеет размеры 60Х60 см, можно фиксировать панели, практически, любого размера и все стыки попадут на плоскость основания. Но если стык будет попадать на пустое место, то этот отрезок можно просто прикрепить с верхней стороны с помощью саморезов.

Для того, чтобы произвести расчеты, можно воспользоваться следующей формулой:

Д * (Ш/0,6 — 1) + Ш * (Д/0,6 — 1), где Д- длина помещения, а Ш – ширина.

Как показывает практика, это приблизительный расчет. Часто остается много мелких деталей, которых уже нигде нельзя применить.

Не стоит забывать, что материал всегда надо покупать на 20% больше на случай возникновения неожиданной ситуации. Если расстояние между деталями составляет 40 см, на стык двух частей необходимо подложить поперечину.

Рассчитать необходимое количество профилей для гипсокартона можно по другой формуле: Д * (Ш/0,4 – 1). Цифра, которая получилась, равняется общей протяженности профиля. Но, несколько сантиметров понадобится для изготовления поперечин. Поэтому к этому числу стоит прибавить 10-15% .

Количество направляющих профилей подсчитывается проще: их надо будет столько, сколько составляет периметр помещения.

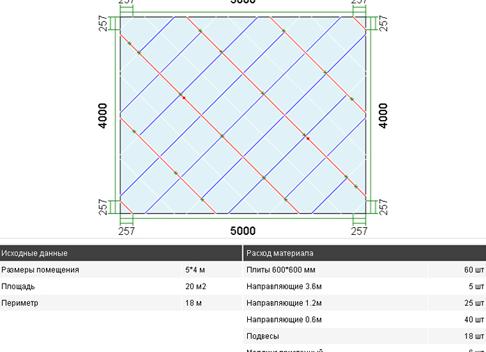

Калькулятор подвесного потолка армстронг

Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой, а как же посчитать количество необходимых составляющих или как рассчитать подвесной потолка армстронг?

Расчет потолка армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка армстронг онлайн .

Чтобы рассчитать материалы для подвесного потолка на нашем сайте, Вам необходимо знать длину и ширину потолка, где планируется размещать армстронг.

Наш калькулятор подвесного потолка не только посчитает количество необходимых материалов, но и рассчитает итоговую стоимость Вашего потолка целиком. Для этого в нужных полях Вам необходимо выбрать все комплектующие подвесного потолка: плиту, подвесную систему и длину подвеса, остальное наш калькулятор подвесного потолка сделает за Вас.

Зная количество светильников, калькулятор подвесного потолка учтет их при расчете необходимого количества плит.

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Устройство потолка Армстронг

Если рассматривать устройство подвесного потолка Армстронг, то стоит отметить, что данный вид декоративной облицовки поверхности потока представляет собой рамную систему, имеющую независимый тип. На конструкцию после установки осуществляют крепление плит либо панелей, благодаря которым имеется возможность полностью перекрыть потолочное пространство в помещении.

На сегодняшний день существует несколько основных причин, по которым многие специалисты прибегают к монтажу этой отделки в жилых помещениях:

• есть возможность существенно уменьшить расходы на обустройство облицовки поверхности потолка в жилом помещении, как показывает практика, стоимость осуществления монтажных работ подвесного потолка составляет ¼ для обычных и ½ для более сложных конструкций;
• желание попробовать собственные силы в чем-то новом – важно понимать, что установить потолки Армстронг намного проще, чем обустроить каркасную конструкцию для крепления гипсокартона.

Если выражаться простым языком, то стоит брать во внимание, что подвесной потолок представляет собой раму, выполненную из оцинкованного профиля. Такую конструкцию при необходимости можно закрепить при помощи подвесов, выравнивание осуществляется по уровню, кроме этого с помощью поперечных распорок имеется возможность усилить конструкцию.

Внимание! Как показывает практика, данные работы может выполнить любой человек, даже без опыта работы, но только в том случае, если монтаж будет выполняться согласно пошаговому алгоритму.

Как собрать потолок Армстронг своими руками

Как показывает практика, выполнить работы не так сложно, как может показаться изначально. При необходимости можно посмотреть, как собрать потолок Армстронг на видео. Важно понимать, что процесс самостоятельной установки осуществляется в несколько этапов, среди которых можно выделить:

• осуществление разметки на поверхности стен и потолка для правильного расположения конструктивных элементов;
• крепление в поверхности стеновых профилей;
• монтажные работы по установке потолочных подвесов – данные элементы, как правило, необходимы для того, чтобы закрепить несущий профиль;
• установка подвесов в тех местах, где планируется наличие осветительных приборов;
• монтаж несущих профилей должен осуществляться согласно сделанным разметкам, для крепления в данном случае используют крюки;
• все несущие элементы обязательно должны быть выровнены в горизонтальном положении;
• после того как все элементы закреплены, приступают к сборке каркаса;
• крепление декоративных плит и осветительных приборов.

Все работы рекомендуется выполнять по пошаговому алгоритму, учитывая при этом все имеющиеся нюансы.

Подготовка перед установкой потолка Армстронг

Перед тем как приступить к работе, стоит учесть, что технология монтажа подвесного потолка Армстронг предполагает определенную подготовку. Изначально необходимо снять планировку жилого помещения, в котором будет осуществляться монтаж. Важно понимать, что на данном этапе должны учитываться не длина и ширина, а именно габариты. Такой подход в дальнейшем позволяет понять, насколько сильно контуры отличаются от формы правильного квадрата либо прямоугольника.

Замечание! Данные работы необходимо провести для того, чтобы в дальнейшем правильно выбрать места крепления для подвесного потолка и обозначить линию подреза у крайнего ряда.

Кроме этого, не лишним будет замерить расстояние от поверхности пола до плит перекрытия, в результате чего появится возможность правильно выбрать уровень монтажа. Как показывает практика, минимальная высота запотолочного пространства должна составлять порядка 15 см. Если плиты перекрытия кривые, то допускается установка одного края на расстоянии 10 см. Не рекомендуется делать расстояние меньше 10 см. Обусловлено это тем, что используемые подвесы в таком случае могут не поместиться.

Инструменты для потолка Армстронг

Для того чтобы установить потолок Армстронг, потребуется подготовить весь необходимый для работы материал и строительный инструмент. В процессе монтажа из инструмента потребуется иметь под рукой:

• перфоратор;
• малярную нить;
• молоток;
• рулетку;
• ножницы для работы по металлу;
• простой карандаш;
• плоскогубцы;
• уровень из алюминия длиной порядка 2,5 м;
• лазерный уровень.

Кроме этого, перед началом проведения монтажных работ по установке навесного потолка стоит рассчитать, какого материала и сколько должно потребоваться.

Если в данном случае рассматривать самый популярный несущий профиль, то стоит выделить Т24. Для того чтобы правильно рассчитать количество несущих профилей, которые уйдут на обустройство системы, то изначально стоит схематически изобразить потолок.

Таким образом, на каждые 10 кв. м потолочной поверхности потребуется приобрести следующие материалы:

• несущий профиль L3600 – 2,3 м;
• поперечный профиль L1200 – 14,3 м;
• поперечный профиль L600 – 15,7 м.

Кроме этого, выбирая в качестве облицовочного материала плитку, стоит смотреть, чтобы нанесенный рисунок не отличался. Лучше всего приобретать материал от одного производителя и из одной партии.

Совет! В качестве крепежных элементов рекомендуется выбирать забивные дюбеля размером 6*40 либо 6*60 мм.

Разметка для крепления потолка Армстронг

При устройстве подвесных потолков типа Армстронг необходимо осуществить разметку стартовых угловых профилей, расположенных на стене. Важно понимать, что от того, насколько точно будет выполнена разметка, полностью зависит, как будет в дальнейшем выглядеть установленная система – как одна плоскость либо на поверхности потолка появятся волны либо система будет завалена в один угол помещения. Кроме этого, стоит учитывать, что регулировка потолочного каркаса должна быть выполнена максимально правильно.

Для разметки рекомендуется использовать лазерный либо гидравлический уровень. Первым делом на стену должна быть нанесена контурная линия и только после этого можно приступать к монтажу. Крепление используемых уголков должно осуществляться к стене при помощи дюбелей, имеющих полипропиленовые вкладыши. Как правило, шаг составляет 20 см.

Как монтировать подвесы для потолка Армстронг

Осуществлять монтаж подвесов можно по нескольким схемам. Важно учитывать, что выбор схемы крепления несущих профилей полностью зависит от уровня нагрузки.

Схемы 1 и 4 рекомендуется использовать только в том случае, если планируется стандартный монтаж потолка, для оборудования которого использовали декоративные плиты размером 60*60 см, при этом вес составляет до 2 кг.

Схемы под номерами 2, 5 и 6 рекомендуется использовать в тех случаях, когда планируется монтаж довольно тяжелых панелей либо будут установлены дополнительные осветительные приборы, которые не являются специализированными и не предназначены для монтажа в подвесной потолок Армстронг. В данном случае потребуется увеличить количество точек подвеса, расположенных по линии примыкания к стене и центру каркаса.

Необязательно располагать подвесы в шахматном порядке. Например, количество подвесов во время монтажа можно увеличить, но крепления установить в треугольной либо каскадной форме. Все, что требуется при выполнении работ – соблюдать расстояние, которое не должно превышать 120 см.

Как сделать каркас для потолка Армстронг

Как только на поверхности потолка были закреплены все подвесы, можно приступать к установке каркаса. Вначале потребуется закрепить на поверхности потолка направляющий профиль. Как правило, на таких изделиях уже имеются специальные крепления для подвесов. Края обязательно должны опираться на уголки, которые находятся вдоль стены. Крепление важно осуществлять с помощью пружин-бабочек в горизонтальном положении.

Когда были собраны направляющие, можно переходить к соединению профилей. В данном случае крепление осуществляется при помощи встроенных замков и прорезей, находящихся с торцевых сторон. Важно следить, чтобы расстояние между поперечными профилями составляло порядка 60 см.

В тех местах, где планируется установка осветительных приборов в потолок Армстронг, стоит монтировать дополнительные подвесы. Зачастую бывает так, что поперечный профиль не достает до стены – в данном случае рекомендуется произвести замеры расстояния и отрезать необходимые элементы.

Если установка направляющего профиля осуществлена в горизонтальном положении, то таким же образом должны быть смонтированы и поперечины. В конечном итоге должен получиться каркас с ячейками размера 60*60 см.

Внимание! Для того чтобы существенно облегчить работы, можно посмотреть, как осуществляется монтаж потолка Армстронг на видео.

Крепление плит подвесного потолка Армстронг

После того как каркас был собран, можно приступать к завершающему этапу монтажа потолка Армстронг – установка плит и осветительных приборов. Осуществлять работы рекомендуется в условиях, когда уровень влажности в помещении не превышает 70%.

Первым делом к поверхности потолка крепят растровые осветительные приборы, только после этого можно приступать к установке плит. Можно учитывать, что плитка довольно быстро пачкается, кроме этого, ее состав способен вызвать раздражение на коже, в результате чего работы рекомендуется выполнять в перчатках. В случае если была приобретена плитка с рисунком, то установка должна осуществляться в строгой последовательности.

В местах, где планируется установка светильников, монтировать плитку не нужно. Если имеются участки, в которых размер ячейки не полный, то плитку стоит подрезать. Как видно, выполнить все работы по монтажу потолка Армстронг можно самостоятельно, не прибегая к помощи специалистов. В результате можно существенно сэкономить, так как установка значительно превышает стоимость самого материала.

Совет! При необходимости под потолком можно спрятать запасные плитки, которые могут быть использованы в дальнейшем при замене поврежденных элементов.

Монтаж потолка Армстронг нельзя назвать самым простым методом отделки для новичка, но если выполнять работы согласно прилагаемому пошаговому алгоритму и тщательно изучить видео, то проблем возникнуть в дальнейшем не должно.

Чем хорош и чем плох армстронг

Потолок армстронг помимо простоты монтажа и дешевизны дает еще и прекрасную звуко- и теплоизоляцию. Межпотолочное пространство обширно, в нем удобно размещаются светильники и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.

Однако потолок армстронг не весьма прочен и фактически не защищает от протекания сверху, а если плиты волокнистые, то и сам от влаги безвозвратно портится. Криволинейные в плане конфигурации с армстронгом получить невозможно, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она потребует немало.

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко. Тем не менее потолок армстронг применяется не только в офисах и супермаркетах, как было задумано его создателями, но и в ресторанах, развлекательных центрах и т.п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. рисунок выше).

Как устроен армстронг

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

Устройство потолка армстронг

1. Потолочная плита.
2. Поперечный профиль длиной 600 мм.
3. Несущий профиль длиной 3700 мм.
4. Продольный профиль длиной 1200 мм.
5. Подвес, где 5а – крючок; 5б – штанга.
6. Периметральный (стеновой) профиль длиной 3000 мм.
7. Крепежный узел в базовом потолке.
8. Фрагмент потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1: ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Узлы подвески

Правила монтажа потолков армстронг предусматривают подвеску за несущие профили с шагом 1,2 м. От стен узлы подвески должны отстоять не далее чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения располагаются со сдвигом туда-обратно, чтобы узлы подвески располагались в шахматном порядке.

Расчетная схема потолка армстронг

Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными по диагонали от ближайшего основного. Очень тяжелые вкладыши (например, внутренний блок сплит-системы или светодинамическая установка) подкрепляются по углам и по возможности располагаются вплотную к стене.

Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, поэтому дополнительные подвесы нужно относить немного в сторону.

При разметке на потолке отверстий под крепежные узлы подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.

Монтаж каркаса потолка

Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

Схема сборки потолка армстронг (увеличение – по клику)

Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.

После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.

Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.
