Расчет шифера на крышу

Калькулятор расчета количества листов шифера

Несмотря на современное изобилие различных кровельных материалов, обычный асбестоцементный шифер все еще остается в категории наиболее востребованных покрытий для крыш. Видимо, многих привлекают его невысокая цена, долговечность и надежность, небольшая сложность в самостоятельном монтаже.

Калькулятор расчета количества листов шифера

Шифер хорошо подойдет для односкатной или двускатной кровли – прямоугольные формы скатов дают основание надеяться на минимальное количество отходов. А определиться с нужным объемом материала поможет калькулятор расчета количества листов шифера, приведенный ниже.

Необходимые пояснения по проведению расчетов размещены в текстовой части под калькулятором.

Пояснения по проведению расчетов

Шифер обычно укладывается ровными горизонтальными рядами, с постепенным перемещением от карниза к коньку.

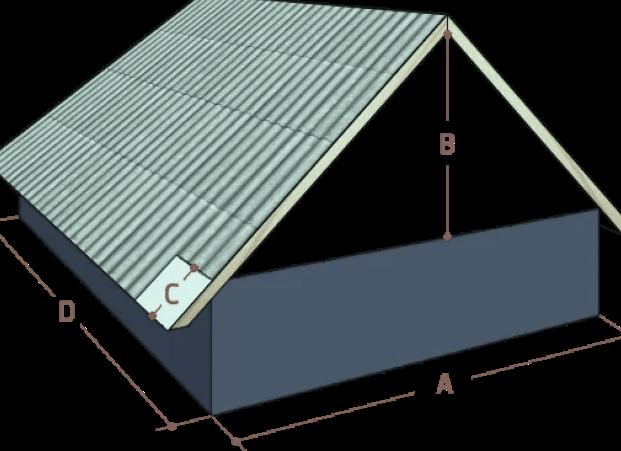

Определяющими параметрами для расчета будут:

  • Длина ската кровли, промеренная по фасаду. Если с фронтонных сторон кровли предполагаются карнизные свесы, то они также должны быть учтены при расчете – это предусмотрено в калькуляторе.
  • Длина ската в направлении от конька до карниза. Общая длина в этом направлении также должна учитывать расстояние от конька до наружной поверхности стены дома плюс планируемая ширина карнизного свеса.
  • Крутизна ската важна в том смысле, что от нее зависит количество волн, перекрывающих соседний лист, и длина вертикального нахлеста соседних горизонтальных рядов.
  • В калькуляторе будет предложено выбрать один из типов шифера, из числа наиболее распространенных. Все необходимые размерные параметры уже учтены в программе расчета.
  • Пользователь может выбрать расчет для горизонтального ряда – количество листов в нем, а также определить, сколько таких горизонтальных рядов уместится на скате кровли.
  • Результат будет показа в двух вариантах:

— Точное количество листов в ряду, с округлением до одного десятичного знака. Это позволит правильно оценить возможность использования обрезков, остающихся после раскроя. Например, в случае если остается более 0,55 листа, то этот фрагмент можно полноценно использовать для укладки очередного ряда.

— Количество листов с округлением до единицы, то есть – без учета возможности использования обрезков.

Насколько сложно уложить шиферную кровлю самостоятельно?

Монтаж достаточно прост, правда, осложняется немалой массой материала и его хрупкостью. Подробнее о технологии покрытия крыши шифером – читайте в специальной публикации нашего портала.

Кровельные материалы, закрепленные на обрешетке стропильной системы, подвергаются значительным ветровым и снеговым нагрузкам. При использовании неправильного или некачественного крепежа крыша может деформироваться. Асбестоцементный лист рекомендуется крепить, используя специальные гвозди для шифера, которые изготовляются с учетом особенностей материала и согласно требованиям ГОСТ. В той статье мы расскажем, сколько крепежных элементов нужно, чтобы зафиксировать лист асбестоцемента, и как правильно выбрать их размер.

Устройство

Шиферные гвозди – кровельные крепежные элементы, разработанные специально, чтобы надежно зафиксировать лист из асбестоцемента на поверхности крыши. Материал, из которого изготавливается этот вид крепежа, и его строение гарантирует прочное крепление шифера к деревянной обрешетке. Гвозди для шифера имеют следующее устройство:

  • Ножка. Ножкой называют длинное основание крепежного элемента со шляпкой и острием. Оно изготавливается из низкоуглеродистой стали и выдерживает значительные нагрузки. Длина ножки у гвоздей, которыми нужно крепить асбестоцемент, составляет 9-12 см.
  • Острие. Острием заканчивается ножка кровельного гвоздя, угол его заточки составляет не более 40 градусов. Этот элемент необходим, чтобы крепежный элемент легче входил в асбестоцемент, не раскалывая его.
  • Шляпка. Она составная и состоит из шайбы и колпачка. Верхняя часть шляпки, колпачок, обжимается вокруг нижней, шайбы. Такая конструкция позволяет не деформировать лист кровельного материала при креплении. Большой диаметр шляпки, составляющий 12-16 мм, надежно изолирует отверстие от проникновения атмосферной влаги.

Важно! Чтобы крепко зафиксировать шиферный лист на обрешетке, нужно использовать качественный крепежные элементы правильно подобранного размера. Изготавливаться кровельные гвозди должны согласно требованиям ГОСТ 9870-61 или ТУ 208-81, РСТ 1822-83.

Шиферный гвоздь

Процесс производства

Гвозди, которыми нужно крепить шифер, изготовляются по той же технологии, что и обычные строительные. Для производства крепежных элементов применяют низкоуглеродистую сталь, обладающими высокими антикоррозионными свойствами и механической прочностью, в виде проволоки, намотанной на бухты. Процесс изготовления состоит из следующих этапов:

  1. Бухты, на которые намотана стальная проволока, вставляют в гвоздильный аппарат, а затем направляются в разматывающий узел.
  2. Заготовка поступает в правильно-роликовый механизм, где происходит выпрямление проволоки.
  3. В рабочем узле гвоздильного аппарата выполняется обрезка проволоки на заготовки размера, соответствующего длине будущего гвоздя.
  4. Шляпка изготовляется методом холодной объемной холодной штамповки.
  5. После этого практически готовый гвоздь попадает в приемный лоток. Согласно требованиям ГОСТ, угол заточки острия крепежного элемента не должен превышать 40 градусов.
  6. Заключительный этап изготовления кровельного крепежа – оцинкование. Чтобы защитить гвоздь от коррозии, выполняется покрытие стали слоем цинка. Минимальное количество погружений в сернокислую медь, которому подергается шляпка гвоздя – 2 раза, длительностью не менее 1 минуты.

Опытные мастера, чтобы покрепче зафиксировать лист асбестоцемента на деревянной обрешетке, используют «ершенные» гвозди. На ножку таких крепежных элементов наносятся угловые насечки. Выдернуть «ершенные» гвозди невозможно, можно только сломать. Они используются, чтобы предотвратить срывание шифера сильными порывам ветра.

«Ершенные» толевые гвозди

Расчет количества

Обычно рассчитывают, сколько потребуется крепежных элементов для фиксации шифера, на этапе вычисления необходимого количества кровельного материала. Расход гвоздей на 1 лист составляет 10 штук. Если количество точек крепления будет меньше, крыша может деформироваться под воздействием ветровой нагрузки. Если увеличить расход гвоздей, можно деформировать или расколоть лист. Определить, сколько потребуется метизов для кровельных работ, нужно:

  1. Вычислить площадь крыши. Для этого нужно определить площади скатов и суммировать их.
  2. Вычислить, сколько необходимо листов шифера. Для этого общую площадь крыши нужно разделить на полезную площадь шиферного листа.
  3. Определить необходимое количество крепежных элементов. Чтобы это сделать, нужно умножить количество кровельного материала на 10.
  4. Определить количество упаковок гвоздей. Зная вес 1000 крепежных элементов, нужно рассчитать вес подходящей по объему упаковки.

Учтите, что цена крепежных элементов зависит от размера, вида и качества металла. Изделия с составными шляпками, которые не травмируют кровельный материал, стоят дороже, чем обычные. Полностью оцинкованные гвозди, которые не подвергаются коррозии, обходятся недешево. Средняя цена 1 кг шиферных гвоздей составляет 130-150 рублей. Но их можно приобрести со скидкой, если покупать мелким оптом.

Упаковка гвоздей для шифера

Способ крепления

Гвозди для шифера – наиболее простые крепежные элементы, с помощью которых можно крепить асбестоцементный лист к деревянной обрешетке, для работы с ними потребуются только пассатижи и молоток. Основная сложность, с которой сталкивается мастер во время монтажа – хрупкость шифера. Повредить этот кровельный материал можно всего лишь одним неверным движением молотка. Чтобы избежать порчи материала, нужно соблюдать следующие правила:

  • Отверстия в шифере изготавливаются предварительно с помощью дрели. Диаметр отверстий должен на 1-2 мм больше, чем размер гвоздей.
  • При креплении твердых кровельных материалов гвоздь вбивают в гребень волны, а мягких – в желоб.
  • При фиксации шифера запрещается загибать гвозди, так как из-за неодинакового температурного расширения материалов, жесткая фиксация не допускается.
  • Гвозди забивают под углом 90 градусов к элементам обрешетки так, чтобы между шляпкой и гребнем волны оставался зазор 1-2 мм.
  • Чтобы предотвратить деформацию асбестоцемента и затекания воды в отверстия, можно использовать прокладки из неопрена, резины или шифера.

Важно! Сначала гвоздями фиксируют края листа шифера, затем середину, а в последнюю очередь все остальные участки. Для крепления 1 листа кровельного материала используется не менее 10 крепежных элементов. Однако, переусердствовать с количеством гвоздей также не стоит, так как большое количество отверстий приведет к повышению риска протекания крыши.

Схема крепления гвоздями

Монтаж шифера

Схема забивания гвоздей

Видео-инструкция

Крепление шифера на крыше с малым углом.Расход гвоздей на пологом скате (когда шифер не съезжает под своим весом если его .

www.baurum.ru/forum/viewtopic.php?id=1821

Кроме того, забивание гвоздей в обрешетку снизу (например, при.Нормы расхода материалов на устройство 1 м.кв. покрытия кровли .

Правильная укладка шифера на крышу подразумевает предварительно.В этом случае будет больший расход материала, но этот способ менее. просверлены отверстия диаметром превышающим диаметр гвоздей на 2-3 мм.

Гвозди строительные — это самый древний крепежный материал, который известен людям. И даже сегодня они не утратили своей популярности и их .

www.prointerior.by/./3011-Как-рассчитать-необходимое-количество- шифера

Для плоского шифера — отнимаешь 15 см от длины и ширины листа и делишь.Это норма расхода шифера на 1 метр квадратный.

Расход материалов на 1 м2 покрытия крыш.и сверление отверстий в листах дрелью (диаметр отверстия на 2-3 мм больше диаметра шиферного гвоздя)-.п/п, Наименование материалов, Единица измерения, Норма расхода.

При смене отдельных разбитых листов шифера запрещается. асбоцементных листов до удаления гвоздей, крепящих поврежденный и смежный (поперек.п/п, Наименование материалов, Единица измерения, Норма расхода.

www.slac.ru/index.php?option=com_content.

Для предотвращения облома концов шифера самого нижнего ряда на.с резиновыми прокладками, можно использовать шиферные гвозди. (см. рис. 1 ) Расход крепёжных элементов: 2 шт. на один рядовый лист, 4 шт. на .

Технология укладки шифера по горизонтали предполагает.Для выполнения работ нам потребуется столярный и слесарный молоток, монтажный нож, ножовка по металлу, гвозди.Расход-цемента-на-стяжку .

Остальные гвозди листы шифера получают через нахлест верхнего.норме расхода, по периметру тыльной стороны шириной 10 см.

Для укладки штучных кровельных материалов до сегодняшнего момента не придумали лучшего крепежа, чем шиферные гвозди. Однако на рынке строительных материалов сегодня можно встретить подделки, которые «отказываются» выполнять свое предназначение, они ломаются и гнутся. Именно поэтому рекомендуется перед приобретением ознакомиться с качественными характеристиками данных изделий.

Описание

Гвозди шиферные предназначаются для установки соответствующего укрывного материала. Они состоят из стержня и головной части, диаметр которой может достигать 14 мм. Как и любой другой материал, этот должен изготавливаться в соответствии с государственными стандартами. Самой распространенной маркой шиферного гвоздя являются изделия, которые выполняются по стандартам ГОСТ 9870. На рынке можно встретить изделия, выполненные по российским стандартам РСТ 1822-83. Если гвозди изготавливались по ним, то в их основе должна быть низкоуглеродистая проволока, которая соответствует ГОСТ 3282-74.

Что касается колпачков, то для их выполнения применяется оцинкованная тонколистовая сталь. На нее тоже существуют определенные стандарты, и выглядят они следующим образом: ГОСТ 14918-80. Благодаря этому материалу, который ложится в основу головной части, гвозди почти не подвергаются процессам коррозии, а при установке лишь частично деформируются. В результате они практически точно повторяют очертания поверхности, обеспечивая герметичность в точке установки. Головная часть получается по технологии жесткой завальцовки колпачка, он насаживается на гвоздь, в результате удается получить жесткое соединение шляпки со стержнем гвоздя.

Особенности установки шиферных гвоздей

Вес шиферного гвоздя рассчитывается за килограмм продукции, о нем велась речь выше. Однако для того чтобы изделие выполняло свои функции, важно ознакомиться еще и с технологией установки крепежа. Устанавливаются гвозди, начиная с правой стороны нижней границы ската. Листы должны располагаться внахлёст. Отверстия для установки гвоздей должны быть проделаны электрической дрелью или ручным инструментом.

Диаметр отверстия должен быть больше на два 2 мм по сравнению с тем же параметром, свойственным гвоздям. Гвоздь шиферный 5х120 отлично подойдет для крепления укрывного материала. Он должен быть металлическим и обладать резиновой шайбой, ее со всех сторон обмазывают олифой, а после устанавливают в подготовленное отверстие, забивая с помощью молотка. Оптимальным решением для проведения подобных работ станут гвозди со сборной головкой, размеры крепежа при этом должны составить 4×10, тогда как диаметр шайбы должен быть равен 18 мм. Гвоздь вбивается до тех пор, пока излишки смазки не станут выделяться из-под шайбы.

Шляпки гвоздей на следующем этапе промазываются олифой, а сверху после полного высыхания окрашиваются в цвет шиферного листа. Шиферные гвозди используются не только для укладки укрывного материала, но и для монтажа расклинков. Ими покрывается скат крыши, примыкающий к ребру. Представляют собой эти элементы косые части листов, размеры которых определяются на месте монтажа. Их укладка осуществляется максимально плотно к реберному брусу, а фиксация осуществляется на обрешётке по такой же технологии, которая использовалась при креплении обычных листов.

Вес шиферных гвоздей в зависимости от размеров

Шиферный гвоздь, фото которого представлены в статье, может быть вами использован для укладки укрывного материала. Если вы хотите рассчитать примерную стоимость изделий, то вам необходимо знать их вес в зависимости от размеров. Например, изделия с размерами 4×90 мм будут весить 10,5 кг, если размеры увеличиваются до 4×100, то вес составляет 10,93 кг. Гвоздь шиферный 5х120, вес которого составляет 13,3 кг, тоже может быть вами приобретен в магазине.

Технология производства гвоздей для шифера почти ничем не отличается от процесса изготовления обычных строительных гвоздей. При этом используется оборудование, которое называется гвоздильным автоматом. В качестве сырья выступает шиферный крепеж, который имеет вид светлой термически необработанной проволоки. Она поставляется на заводы в бухтах.

Шифер широко популярен в строительстве и считается довольно известным кровельным материалом. Поэтому вопросы, связанные со способами его монтажа и сопровождающими его работами, несмотря на разнообразный ассортимент предложений рынка по-прежнему актуальны.
Шифер изготавливают из смеси асбеста и портландцемента с добавлением определенного количества воды. В структуре материала волокна асбеста выполняют роль армирующей сетки, однако, для некоторых листов может появиться необходимость в дополнительном укреплении. В этих случаях используют металлическую сетку.

При устройстве кровли из асбоцементных листов один из важных моментов, от которого зависит ее надежность, это крепление шифера. Говоря о том, как правильно прибивать шифер, необходимо отметить наличие в продаже специальных гвоздей с широкими шляпками – их главное различие – работа на срез. Иначе говоря, крепление материала гвоздями обеспечивает гарантированную фиксацию профилей на одном участке таким образом, чтобы в течение эксплуатационного периода они не сдвигались и не деформировались.

Разжелобки фиксируют с помощью полосок из оцинковки, примыкания крыши к стенам изолируют, используя особые фартуки. Последние фиксируют на концах с помощью кнопок полукруглой формы или шурупов, возможно,и в том, и в другом варианте.

Несколько иначе фиксируют желобчатые коньки, которые укладывают на коньковый брус. Для монтажа используют противоветровые скобы, а также гвозди.

Некоторые нюансы крепления ↑

Для устройства кровель используют чаще всего волновой тип асбоцементных листов. Если количество материала большое, листы подают вверх на крышу с привлечением техники, к примеру, крана. На самой же кровле их раскладывают возками по шесть-восемь штук. Их крепят, используя гвозди, саморезы, а в определенных случаях, скажем, для свесов пользуются противоветровыми скобами. Крепление шифера саморезами и другими крепежными элементами выполняют на расстоянии 1–1,5 м один от другого. Листы на карнизах и торцах фиксируют с помощью двух элементов, стандартные – с помощью одного. К примеру, восьмиволновой прибивают во вторую и шестую волну от стыков, а семиволновой – во вторую и пятую.

Рассмотрим, как прибивать шифер в тонкостях.

Завершив кладку примыкающих листов, на них сверлят отверстия под крепежные элементы. Эти работы можно выполнить с помощью дрели. Их диаметр должен ненамного превышать диаметр элементов для крепежа около 2-3 мм. Таким образом можно минимизировать риск раскола асбоцементного листа при его фиксации.

Под шляпки гвоздей необходимо проложить шайбы из пластика или резины, которые защищают крышу от протечек.
Крепление шифера требует особой осторожности. Как известно, это хрупкий материал и может треснуть при ударе, поэтому забивать гвозди до упора нельзя, достаточно обездвижить асбоцементные листы.

Выступающую часть шляпки креплений защищают, наложив антикоррозийное покрытие, к примеру, эпоксидную смолу.

Очевидными проблемными участками покрытия из волнистых асбестоцементных листов считаются зазоры и щели, которые образуются в местах, где листы стыкуются. Вот почему зазоры более 7 мм рекомендуется в обязательном порядке обрабатывать с помощью пен и герметиков.

Щели и зазоры, образованные между шиферинами, можно замазывать также, используя холодную мастику Михайлевского. Толщина нанесенного на стыки слоя составляет порядка 5–6 мм, что же касается ширины, то она отличается в зависимости от направления: 3-4 м и 6-7 см, соответственно, для поперечных и продольных.

Особенности фиксации конька ↑

Коньковое покрытие создают при помощи двух коньков, которые укладывают на примыкающие скаты. У того из них, который укладывают первым, длина – увеличенная, примерно на 1 см, второй – короче. Оба конька должны быть уложены таким образом, чтобы те их кромки, которые расширены, были бы ориентированы в сторону фронтона.

И на том, и на другом должны быть высверлены отверстия, предназначенные для крепежных элементов: по два крепежа на поверхности плоских отворотов и на оси гофры, проведенной в поперечном направлении. При этом важно проследить, чтобы отверстия, находящиеся на отворотах, расположились на вершинах волнистых асбоцементных листов, составляющих поверхность основного покрытия.
