Ручной инструмент

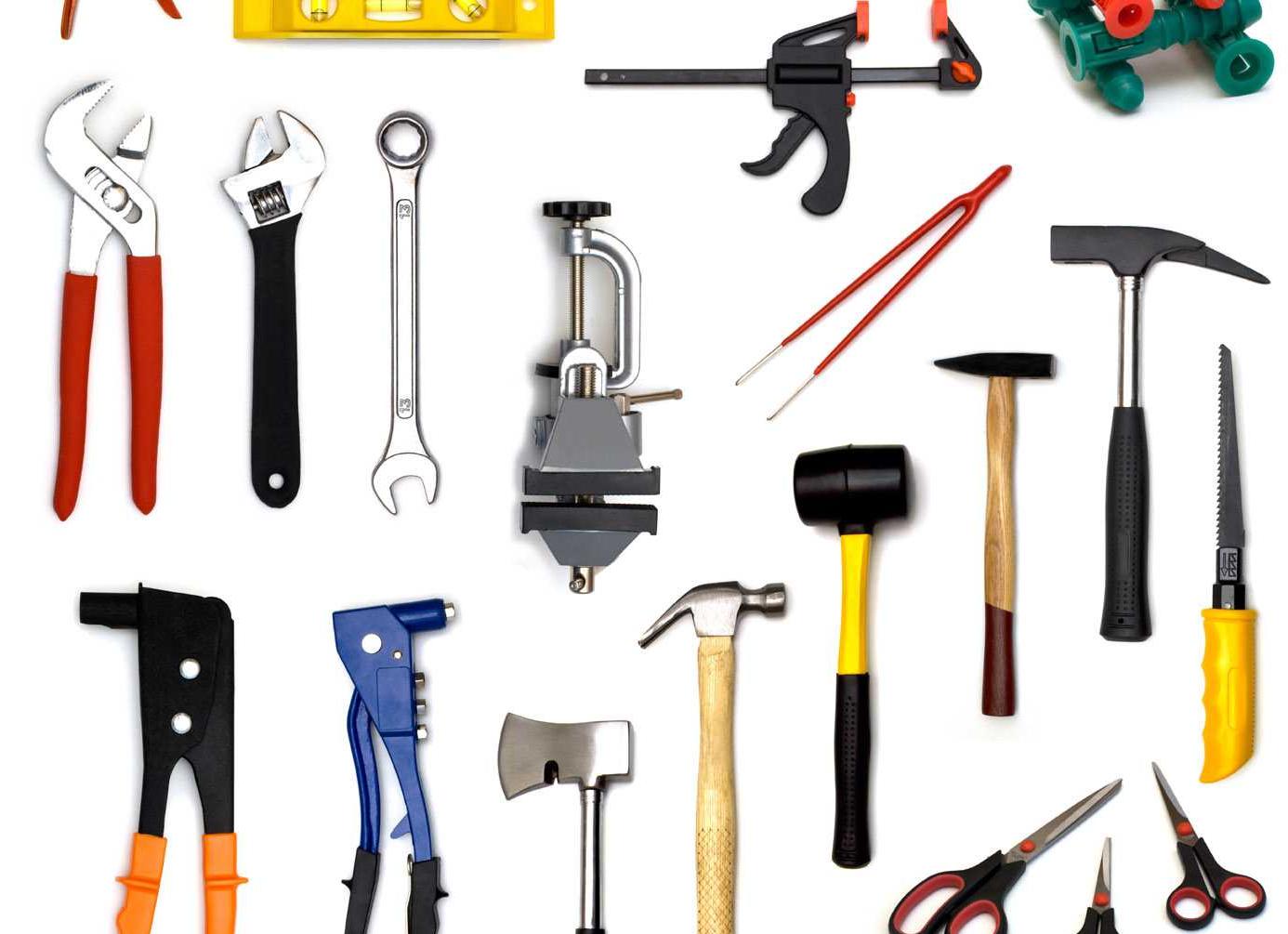

Ручные инструменты.

В любой мастерской не обойтись без ручных инструментов — они понадобятся вам для большинства работ. Вот самые нуж­ные из них.

Гаечные ключи и гайковерты. Самый распространенный гаечный ключ — 250-миллиметровый разводной с гладким зевом, который захватывает гайки и головки болтов размером до 25 мм. Существуют также гаечные ключи с фиксированным размером зева, которые закру­чивают гайки и головки болтов сбоку, и торцевые гаечные ключи, которые ставятся на них сверху. Вторые подходят для закручивания и откручивания гаек и головок болтов шестигранной формы. Универсальные гаечные ключи сочетают оба типа. Однако гораздо удобнее иметь отдельные комплекты обоих видов ключей, особен­но когда одновременно требуется наличие двух инструментов одного размера. Тор­цевые ключи с храповым механизмом ускоряют затягивание болтов и облегчают работу в труднодоступных местах.

Измерительные приспособления. Незаменимые вещи в мастерской — линейка и рулетка. Некоторые рулетки име­ют прочный корпус для установки запасных лент. Целесообразно также приобрести линейку длиной 1 м, сделанную из твердого дерева. Хорошо, если на концах у нее будут защитные латунные накладки.
Для нанесения разметки на заготовки используют строительные карандаши. Они оставляют чёткие линии на дереве, бетоне, металле и других материалах. Пригодят­ся также перманентные промышленные маркеры и разметочный мел.
Штангенциркуль— универсальный инструмент, предназначенный для высоко­точных измерений наружных и внутренних размеров, а также глубин отверстий. Благодаря его простой конструкции со штангенциркулем легко и удобно работать.
Во время строительства и ремонтных работ необходим уровень — прибор, с по­мощью которого определяется отклонение поверхности от горизонтальной или вер­тикальной плоскости.
Самым распространенным типом уровня является пузырьковый уровень с двумя глазками: вертикальным (90 градусов) и горизонтальным (180 градусов). При более сложных работах используется инструмент стремя глазками: третья колба фикси­ровано измеряет 45 градусов от горизонтальной плоскости или является поворот­ной для измерения любого угла поверхности. Лазерный уровень гораздо дороже пузырькового. Сего помощью можно значительно ускорить процесс измерения плоскостей. Однако для домашней мастерской приобретение такого дорогостояще­го инструмента зачастую не оправдано.

Молотки. Молоток— один из древнейших ин­струментов, используемых человеком. Существует множество его модифика­ций. Молоток с закаленной головкой и круглым бойком предназначен для работы со слесарными зубилами и фа­сонной обработки металла. Молоток с изогнутым раздвоенным концом в виде захвата без усилий вытаскивает гвозди, но для разборки соединённых гвоздями конструкций лучше использовать модель с прямым раздвоенным концом. Молоток с поперечным вспомогательным бойком имеет прямой (тонический боек вместо гвоздодера и используется для направле­ния гвоздя, который удерживается меж­ду пальцами. В уменьшенном варианте такой молоток идеален для крепления панельных шпилек. Для обработки листо­вого металла, а также работ по дереву ис­пользуется деревянный молоток с двумя головками (киянка) и сменными резино­выми и пластмассовыми набойками.

Для более тяжелых работ зубилом по дереву используют обычный дере­вянный молоток с квадратной головкой. Самые лучшие головки для гвоздодеров и молотков с круглым бойком делают из стальных поковок: они бесшовные и хорошо отполированы. Ручки молотков также различны по весу, самые распро­страненные — 450, 570 и 680 граммов.

Напильник и рашпили. Напильник представляет собой многолезвийный инструмент для обработки ме­таллов, дерева, пластмасс. Это металлический стержень из инструментальной ста­ли, на который нанесена насечка, которая может быть различной частоты (брусов­ка, драчевая, личная, бархатная) и характера (простая — для цветных металлов; крестовая — для стали, чугуна и бронзы; фрезерованная — для цветных металлов и дерева; рашпильная — для дерева, кожи, резины).

Существуют маленькие напильники для выполнения тонких работ, покрытые ал­мазным порошком — надфили. Они применяются для обработки закаленной ста­ли, стекла, керамики. Полезным дополнением к напильнику будет деревянная или пластмассовая ручка, которая легко снимается с одного инструмента и надевается на другой. Также пригодится жесткая проволочная щетка для очистки насечки.

Разновидностью напильника является рашпиль— напильник с самой крупной насечкой. Он относится к режущим инструментам, часто его называют «столярным напильником». В отличие от напильника рашпиль имеет насечку в виде отдельно расположенных выступов или зубьев. Рашпили используются для обработки мяг­ких материалов: дерева, гипсокартона, пластика, резины, кожи —там, где обычный напильник быстро забивается стружкой и перестает резать. Годится рашпиль и для работы с мягким металлом и камнем. Рашпилем лучше всего заравнивать и загла­живать торцы, края и отверстия изделий.

Отвертки. Отвертка — это ручной слесарный инструмент, предназначенный для завинчива­ния и отвинчивания крепежных изделий с резьбой (чаще всего винтов и шурупов), на головке которых есть шлиц (паз). Обычно отвёртка представляет собой метал­лический стержень с наконечником и пластмассовой или деревянной рукояткой. В любой коллекции инструментов необходимо иметь не менее четырех отверток с плоскими концами для одношлицевых винтов и двух отверток разного размера с крестообразными концами для винтов с крестовидными шлицами. Лучшая изо­ляция для отверток, применяющихся при электроработах — пластмассовые ручки с резиновым покрытием. Спиральная отвертка с храповым механизмом, который преобразует поступательное движение ручки во вращательное движение отверточного шлица, значительно ускорит работы, требующие установки или удаления большого количества винтов. Оптимальный размер такой отвертки — 50 мм. Вы­пускаются также универсальные отвертки, которые представляют собой рукоять, к которой можно присоединить (с помощью цангового зажима, шестигранного или квадратного шлица) целый набор наконечников (битов) под разные типы и размеры шлицев.

Пилы. Пила— это инструмент со множе­ством резцов для разрезания различных материалов: древесины, металла, пласти­ка, камня и т.д. Обычно пила имеет вид металлической пластины, на рабочей кромке которой расположены зубья. Од­нако существуют пилы, кромка которых выполнена в виде абразивного (напри­мер, алмазного — для резки камня) на­пыления, или в виде набора элементов, как у цепных пил.

По конструкции ручные пилы делят на лучковые (тонкое полотно натянуто между двумя держателями) и ножовки (полотно обладает достаточной прочно­стью и упругостью, чтобы удерживать форму), а также одноручные и двуруч­ные.

Также можно выделить пять основных разновидностей пил:
продольные и поперечные пилы. Используются для резки вдоль и поперек волокна;
обратная ножовка. Применяется в устройствах для обрезки под углом 45 градусов;
лобзиковые и подрезные пилы. Подходят для выпиливания по кривым линиям.

Все пилы должны иметь отполирован­ные лезвия, чтобы трение не мешало распиливанию дерева. Большие лезвия поперечных и продольных пил должны затачиваться на клин, т.е. они должны быть обработаны так, чтобы лезвие у зу­бьев было толще внизу, чем вверху. Все зубья должны находиться на одинаковом расстоянии друг от друга. У больших пил должно быть пять съемных зажимов, кре­пящих ручку к лезвию.

По назначению ручные пилы бывают:
по дереву. Крупные зубья режут дре­весину более производительно, но остав­ляют грубый пропил; средние пилят мед­леннее, но пропил у них более чистый; мелкие режут чисто, но очень медленно;
по металлу. Эту пилу обычно назы­вают ножовкой. Она имеет узкое смен­ное полотно, натянутое между концами П-образной металлической скобы;
по ячеистому бетону. Эта пила име­ет тефлоновое покрытие и твердосплав­ные напайки на каждом втором зубе.

В зависимости от материала, для кото­рого предназначена пила, подбирается оптимальная форма, длина и ширина зу­бьев. Для предотвращения заклинивания зубья пилы разводят в разные стороны через один (реже применяется «трой­ная разводка»), что расширяет распил. С этой же целью зубьям придают форму трапеции или расклепывают.

Рубанки. Рубанок — ручной деревообраба­тывающий инструмент для строгания. С помощью рубанка придают нужную шероховатость поверхностям деревян­ных деталей, делают их плоскими и пря­молинейными. Также рубанки исполь­зуют для уменьшения размеров деталей и создания в них протяженных выемок различной формы. При каждом про­хождении по поверхности этот инстру­мент срезает слой материала толщиной, определяемой величиной выдвижения резца, а также углом его наклона.

Наиболее необходимые в домашней мастерской рубанки — это торцевой рубанок для обрезки кромок древесины и фуганок для продольного строгания. Эти инструменты имеют ножи из высо­кокачественной стали и регулирующие механизмы, которые регулируют вели­чину снимаемого слоя дерева. Также можно дополнить набор инструментов шерхебелем для правки кромок длин­ных досок; зензубелем для вырезания пазов; столярным скобелем для выре­зания и выглаживания криволинейных поверхностей.

	|	следующая лекция ==>
Металлы и их сплавы, бетонные смеси, лаки и краски	|	Ручные сверлильные инструменты

Дата добавления: 2017-03-31; просмотров: 2585;

Dima-34 ›
Блог ›
Почти всё о настоящих производителях ручного инструмента

Статья написана не мной, источник www.chipmaker.ru/topic/171415/ пользователь Quaker — ему отдельное спасибо за исчерпывающий экскурс!

Всем добрый день.
Это тема вылилась из темы про ручные отвертки, но не только пользуемся отвертками. Я хочу рассказать о настоящих производителях ручного инструмента, о качестве изготовления, о стране, где он производится. Речь пойдёт только о ручном. Человек любит пользоваться удобными инструментами, к хорошему быстро привыкаешь. Качественного инструмента должно быть много, тогда качество работ повысится и время на операции сократится.

Существует 2 теста для ручного инструмента по степени сложности — «гаражный» (Автосервис — большие не ежечасовые нагрузки при срыве закисшего крепежа и т.д.) и «Индустриальный» (одинаковая нагрузка по закручиванию крепежа одним инструментом в течении всей смены). Класс индустриального инструмента должен быть выше, иначе развалится быстро.

Итак, поехали. 95% процентов ручного инструмента изготавливается в следующих странах, в порядке убывания качества: Тайвань, материковый Китай, Индия. Отдельно идёт Япония, но в японских инструментах много Тайваня — хороший инструмент.

Заводы. Тайвань.
Заводы производители очень большие, имеют много патентов на форму ключей, соединение головок, форму зубов и профиля. Заводы часто не производят весь ассортимент инструмента, но для своих наборов ключей заказывает другие виду ключей у других, при этом качество ключей в наборе остаётся на уровне, что это значит, например завод специализируется на шарнирно-губцевом инструменте, ключах рожковых, трещотках, но отвёртки не производит, в наборе отвёртки будут обязательно присутствовать, другого завода, но качество этих отвёрток будет не хуже, чем ключей.

Заводы. Материковый Китай.
Заводы по размеру разные, патентов мало, качество плавающее, обычно завод производит весь набор инструмента от шарнирно-губцевого до отвёрток. Качество ниже, чем Тайвань.

Заводы. Индия.
Примерно как в материковом Китае, только ещё хуже с контролем качества, но зато закупочная цена самая низкая. Очень любят в Россию притаскивать такой инструмент.

Комплектовщики.
Компании, которые ничего (или почти ничего) не производят, только заказывают инструмент на разных заводах и упаковывают в чемоданы.
Есть комплектовщики, у которых есть маленькие заводы (или заводов нет), юридический адрес у них Тайвань, а заводы на материковой части Китая, отсюда непостоянное качество комплектов ключей, потому что заводы меняются. форма ручек, цвет, логотип комплектовщика остаётся. Но качество сильно разное, и конечно хуже, чем в Тайване.

Есть много красивых брендов из стран запада: США, Швеция, Англия, Италия, Германия. и .т.д. оочень известные, большие. но инструмент заказывают на Заводах в Тайване, Китае. Причин 2- собственные производства дорогие- европейские, американские рабочие много хотят получать. Вторая- много красивых вещей запатентовано заводами изготовителями в Тайване. На практике это значит, что какой-нибудь ключ или головка с хитрой запоминающейся формой или профилем можно встреть у разных брендов, по РАЗНОЙ цене. На примере какого-нибудь комбинированного (накидной и рожковый)ключа на 10 мм: США-2000 рублей, Германия-1200-1500, Оригинальный Тайвань 350-500, при этом качество ключа не изменилось — сталь, закалка, точность изготовления; отличие только в логотипе.

Европа и США выпускает ручной инструмент, но его очень мало, цена выше, смысл его брать есть только из-за патентов- форма какой-нибудь отвёртки и т.д. лучше, чем на Тайване.

Качественный инструмент во много раз превышает нагрузки, указанные в ГОСТах и DINах болтов. Т.е. Даже трещоткой (приводом) на 72 зуба (вообще не силовая) легко можно откручивать закисшие болты в течении нескольких лет. А вообще для таких операций взять вороток.

Подбирайте привода (1/4″ 3/8″ 1/2″) под нагрузки, меньше пользуйтесь переходниками с маленького привода на большой и желательно слегка смазывать механизм привода после покупки (у хороших он смазан, у средних и плохих- сухой). Т.е. не надо приводом 1/4 откручивать болт на 17 — открутит, но не стоит над ним издеваться. Максимальный размер головки на привод 1/4″ 14мм.
Квадрат 1/4″ оптимален до головки 10мм
Квадрат 3/8″ оптимален до головки 17мм
Квадрат 1/2″ оптимален от головки 13мм до головки 24мм
От головки 27мм лучше использовать квадрат 3/4″ особенно для отворачивания крепежа.

1/4″+ 1/2″ универсальный набор.
3/8″ — для дома. или для спец задач в машине.

ГОСТ наименьший испытательный момент для квадрата н*м:
1/4 — 48 — на резьбу М6 (испытательный момент ключа на 10 класса «А» 58,10 Нм)
3/8 -165 — на резьбу М10 (испытательный момент ключа на 17 класса «А» 201,00 Нм
1/2 -390 — на резьбу М16 (испытательный момент ключа на 22 класса «А» 370,00 Нм
моменты ключей по ГОСТ 2838-80- ключи накидные. Пj ГОСТам на головки, моменты будут другие. (ГОСТ 25605-83 — ключи гаечные ТОРЦЕВЫЕ)

ГОСТы на ключи:
сталь 40ХФА.
ГОСТ 2838-80 Ключи гаечные. Общие тех. условия.
ГОСТ 2839-80 Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры
ГОСТ 2906-80 Ключи гаечные кольцевые двусторонние коленчатые. Конструкция и размеры
ГОСТ 16983-80 Ключи гаечные комбинированные. Конструкция и размеры

Ниже список брендов, страной происхождения и качеством изделий:

Речь только о чистокровном происхождении: Япония- значит производство инструмента в Японии, и нигде больше.

Тайвань:
1.Kabo очень хороший Тайвань +++++ (см. ниже KABO для snap on) дистрибьютор в России отсутствует (Кардоба раньше занималась)
2 king tony +++++ качество разное, хорошо — очень. хорошо. Свой завод
1 sata++++ есть часть японской и большая часть китайская (но речь о хорошем качестве). много подделок
3,jonnesway ++++ тайвань хороший. заводов нет. есть упаковочная база.
3,force ++++ тайвань хороший. свой завод

TopTul +++ — как king tony, jonnesway, force. Завозит Кувалда (Энтузиаст САмара)
gee-tee хороший тйваеь. комплектовщик
Metrinch -хороший
Оверхол — Тайвань, китай разный. упаковочная база
Ombra -от компании импортирующей Джонсвей, это их собственое детище, насколько я знаю. Качество. хм… примерно такое же как и у jonnesway, чуть хуже.:www.pride.ru/info/about/ — владелец
HEYCO -Тайвань хороший
HONITON хороший Тайвань
GEDORE- индия, Тайвань. разные фабрики. лучше не брать. что-то хорошо, что-то не очень.
vira -барахло
4 apellas — не очень, .
Апелас, -материковый китай. плохо.
hans-качество разное и материковый китай и тайвань есть, для гаража точно пойдёт, для автосервиса, можно взять для индустриального применения, но можно взять что-то более дешовое. Свой завод.
AmPro (Тайвань).- неплохой
Тоничи — динамометрику возьмите (при наличии толковых и ответственных механиков) .

toyo-китай не очень. бренд Польша. Бяка
vorel-китай не очень. бренд Польша. чуть получше бяки.
yato-китай не очень. бренд Польша.»профессиональная» бяка.

Licota — как кинг тони, джонсвей, форс. но не лучше, может похуже. тайваньский комплектовщик
мастак- производитель king tony. лучше оригинал взять-дешевле. Хороший.
usag- Тайвань хороший.
BILTEMА- сборная азия. пакуют фины. качество самое плохое вРоссии.
ермак- китай плохо
Арсенал.- этот бренд был создан и завозился в нашу страну другой компанией. Производство было все в Тайване. Потом собственник бренда перешел в другую компанию (частное лицо) и забрал с собой наименование бренда тоже. В этой компании было перенесено производство бренда в Китай. Да ассортимент получил развитие, но в качестве… в общем на качестве это отразилось. Собственник ушёл в 3-ю компанию. бренд оставил второй. Прежний «Арсенал» сейчас имеется на рынке под брендом Станкоимпорт.
Станкоимпорт. — как старый арсенал (тайвань хороший)
matrix- китай. плохой.
Fit- плохие. часто порошок.
NEPROS- японский snap-on. лучший.
tone япония хорошо.
koken-япония хорошо. www.tka.com.ru
metoloy япония хорошо.
Описание японских производителей home.comcast…ool-makers.html
Stahlwille-хорош. Дорог (см. Kabo)
hardax-хороший.
unior -не очень. ключи гнутся. дорого.
knipex-шарнирно губцевый хорош. инструменты для проводов хорошие. дорого.
wiha-лучшие точные отвертки и шестигранники.
www.bsh-grou…php?page=102573 -владелец бош сименс
ООО «Мастернэт — предсавитель мититойо
ситомо — плохие . губки плывут
kamasa- не очень. .дорогие. что-то делает kabo. дорого
дело техники — индийский инструмнет рабочего качества на заводе Deeps Tools (собственная торговая марка Barum) реже на Venis . Шарнирно-губцевый инструмент производится в Индии на Shiv Forgins (ключи с маркировкой Автодело, Ермак, Спецключ, MasterTool, BocshPower и др. делают там-же, но к ДТ отношения не имеют).Наборы инструмента с головками — на Тайване, на Easten Hardware. 54-я серия производится на индийском-же заводе Aarkay. Этот завод делает такие-же ключи с маркировкой Gedore.

проксон-индия, япония, китай, тайланд. в целом неплохо.
Eastman- Индия. неплохо
Baum(Индия) -наплохо

про kabo: :FACOM- USAG, Pastorina, Britools, WURTH, BERNER, Email LUX, Rothenberger, Heyco, Biltema, STAHLWILLE, United Tools.
Действующие клиенты в Северной Америке: Cooper Tools- Lowes, Menards, The HomeDepot, Mac Tools, NAPA, UAP (Canada), CTC (Canada), MATCO, Grainger, Cornwell, Snap-On, S.K.;
действующие клиенты в Японии: SUEKAGE, HASCO, GISUKE, FUJIWALA, KTC, TONE.

Стенли -качество падает. плохо
бригадир- что-то украинское- китай. плохо.
Зубр, Светозар, Uragan, Stayer и др. — все это торговые марки компании Мастернэт, которая зарегистрированна в Мытищах. Компания на рынке более 10 лет, возит товар из Китая. Примечательно, что компания не имеет своего сайта, дистанцируется от своих торговых марок. Зачем? Сами догадайтесь.

Wera, Knipex и Bessey всегда в комплекте идут. Это значит, люди стали очередными дилерами German Tools.

www.avtom-2.ru — производитель сурового инструмента. головки c квадратом от 1″

Про Kabo отдельно ещё скажу- оооочень качественные вещи. Патентов море. Но в Росии остались остатки (мало, разрозненно), ещё в Австралию продавались. Все остальные страны — для брендов.

Пользуйтесь качественным инструментом, да прибудет сила =)
