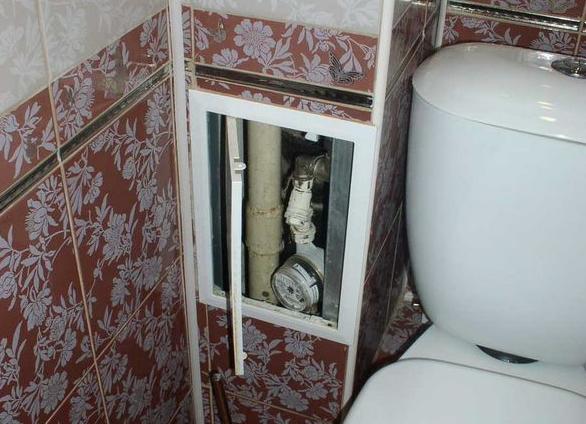

Стояк в туалете

Содержание

Каркас

Хочу заранее сказать, что к каркасным методам относится декорирование при помощи короба, который может быть закрыт шпаклёванным гипсокартоном, керамической плиткой или пластиковыми панелями.

Существует несколько способов монтажа каркаса и инструкция на этот счёт не даёт никаких указаний, так как в гражданском и промышленном строительстве такого просто не предусмотрено.

Каркас для образования фальшстены: 1 — деревянные рейки; 2 — водопроводные трубы; 3 — канализационный стояк; 4 — водомер

В раздельных санузлах стояк проходит через туалет, где также находится и водопровод с водомером, и так как ширина такого помещения порядка 75-80 см, то нет смысла делать отдельно стоящий короб. Гораздо практичнее в таких ситуациях построить фальшивую стену.

Для обрешётки здесь подходят как деревянные рейки 50×50 мм, так и металлические профили CW и UW, которые обычно используют для монтажа гипсокартонных конструкций. Лично я в таких случаях обычно использую именно рейку, так как это чаще всего приходится делать ещё по неровным стенам, где не было отделки, а металлический профиль при неплотном прилегании утратит мощность.

Точно такая же ситуация и при монтаже обрешётки в нишах, только здесь процесс осложняется тем, что вам нужно будет выйти гипсокартоном заподлицо со штукатуркой, а размерять всё это отвесом или уровнем крайне неудобно и долго. Поэтому я немного изменяю ситуацию — сначала делаю маячную штукатурку, а потом закрываю нишу. Сами понимаете, что оставить 12 мм на ГКЛВ или ГКЛС от рейки до поверхности стены вовсе несложно.

Каркас для короба

Но, как вы понимаете, проекты квартир бывают разными, поэтому в некоторых случаях стояк может находиться на стене отдельно от водопровода или рядом с ним. Как правило, такое чаще всего случается в совмещённых санузлах.

Поэтому в таких случаях лучше использовать для каркаса профили CW и UW, как это показано на верхнем фото — хотя цена их несколько больше дерева, зато они гораздо надёжнее. Оставлять или нет смотровой люк для водомера и магистральных кранов — это целиком зависит от их наличия.

Метод 2 и 3 — шпаклёвка ГКЛ и керамическая плитка

Готовые коробы из гипсокартона

Когда каркас готов, будь то короб или фальшивая стена — установить на них гипсокартон достаточно просто — просто прикрутить его саморезами. Я чаще всего отрезаю лист после его частичной фиксации — так гораздо удобнее и точнее — никогда не ошибётесь.

Недопустимая фиксация саморезов перечеркнута красными линиями

При монтаже гипсокартона очень важно соблюсти одно правило, которое обеспечит его дальнейшую хорошую отделку — это правильное заворачивание самореза в профиль или рейку.

Головка над поверхностью в таких случаях должна быть погружена на 0,5-1 мм — не более того, так как при выпирании она мешает облицовке, а при более глубоком погружении прорывает картон. Для того чтобы не ошибиться, лучше всего использовать специальную насадку с юбкой-ограничителем — ею пользуются даже старые мастера и я в том числе, если она, конечно, под рукой.

Люк для водомеров и кранов

Очень важно правильно рассчитать люк (если он нужен) ещё в то время, когда мы делаем каркас — у вас должен быть свободный доступ к запорной арматуре и к счётчикам. Но если это шпаклёвка, то вопрос значительно упрощается, а вот плитку следует рассчитать так, чтобы на люк приходился целый экземпляр — тогда вам не придётся монтировать громоздкие и некрасивые дверцы для сантехнического шкафа.

Это вариант с дверцами, но мне он не нравится

Высшим классом здесь будет ещё такая ситуация, если целый ряд при этом будет также и под потолком, а у пола — обрезки (это нужно вычислять ещё при распайке сантехники). Но как бы там ни было, даже если вы чуточку ошибётесь, шумоизоляция с коробом значительно возрастает.

Принцип устройства съёмной плитки

Между гипсокартоном и плиткой ставятся магниты, как это показано на верхней фотографии (они держатся на том же плиточном клее). И точно в тех же местах на тыльную часть съёмной плитки приклеиваются силиконом металлические пластинки с перфорацией, для того, чтобы клеевой состав лучше фиксировал металл (такие магниты есть почти во всех магазинах стройматериалов).

При желании вы можете приделать к съёмной плитке мебельную ручку, но она и без этого снимается очень просто — остаётся зазор на шве.

Метод 4 — пластиковые панели

Дверки в сантехнический шкаф на ПВХ панелях

А вот ситуация с ПВХ панелями ещё проще, чем со шпаклёвкой — во всяком случае, все работы здесь сухого типа, поэтому монтаж происходит гораздо быстрее. Некоторые считают, что каркас на короб или фальшивую стену здесь должен быть только деревянным, но я совсем не разделяю такую точку зрения. Дело в том, что дерево важно только в том случае, если монтаж панелей производится степлером, но я считаю, что здесь гораздо уместнее будут саморезы.

Пластиковая ревизионная дверца 200×300 мм

Ревизионную дверцу для водомера и запорной арматуры вовсе не обязательно делать самостоятельно — её можно приобрести в стройматериалах, причём разного размера, в виде глухой створки или жалюзи. Установить её тоже очень просто — по периметру крепежа дверной коробки вырезается отверстие и всю конструкцию сажают на «жидкие гвозди».

Замена стояка

Ну, с декорированием мы вроде как разобрались, но что делать, если стояк старый или даже уже течет? Безусловно, выход здесь только один — менять. Причём я вам советую делать это максимально глубже и выше, а если соседи согласятся, то на всех этажах (или нескольких) одновременно!

Старый чугунный стояк

Конечно, лучший способ того, как поменять канализационный стояк, это обратиться в организацию, обслуживающую ваш дом и сделать это во всех квартирах. Но здесь может возникнуть проблема такого типа — у соседа уже сделан ремонт, труба у него не течёт, и он всячески будет отбиваться от замены, чтобы сантехники не повредили ему отделку.

Но дело в том, что в большинстве случаев именно так и происходит, поэтому приходится делать замену в отдельно взятой квартире или гарантировать ему, вы сами или ваш мастер несёт ответственность за целостность облицовки его санузла.

Демонтаж стояка (1-фановый фитинг; 2 — ревизия)

Именно поэтому мы и рассмотрим только второй способ:

  • для замены чугунной трубы вам в первую очередь следует отрезать её болгаркой под потолком, оставив не более 100 мм отростка от соседей. Сделайте два реза через 5-6 см дуг от друга и уберите эту вставку;
  • теперь отрежьте от неё все горизонтальные отводы на остальные санузлы;
  • аккуратно раскачивая стояк, вытягивайте его из фанового тройника, а ещё лучше — вместе с ним, так как его всё равно придётся снимать, только так, чтобы не повредить раструб стояка у соседей снизу;
  • когда демонтаж окончится, поставьте внизу резиновую редукцию для перехода на 110-ую трубу и вставьте в него тройник, переходник или крестовину (в зависимости от того, что требуется при вашей разводке канализации);
  • поднимите стояк на метра полтора трубой и врежьте в неё ревизию;

Переход с чугуна на ПВХ в сточке

  • сверху на трубу соседа наденьте переходник, посадив его на силикон, а на него натяните муфту;
  • после этого вставляете недостающий кусок трубы и опускаете на него половину муфты;
  • при желании под уплотнительными кольцами муфты можно намазать силиконом для гарантии — всё — замена готова!

Настоятельно рекомендую при замене стояка держать наготове тазик. Даже если вы предупредили соседей сверху не пользоваться канализацией, они могут об этом забыть и слить воду!

Хотелось бы предупредить, что конденсат на стояке холодной воды при монтаже короба неизбежен, особенно, в первое время, пока не высохнет плиточный клей. Ну, а если у вас есть вопросы или предложения — напишите об этом в комментариях, обсудим.

Схемы разводки труб в туалете

Вопрос маскировки труб касается как бюджетного жилья, так и элитных апартаментов. Разница состоит в способах заделки коммуникаций, которые во многом определяются схемой разводки труб.

Если в 15-метровом совмещенном санузле есть возможность зашить все стены фальш-панелями, то на 2 м² пятачке важен каждый сантиметр. Нередко после ремонта внутреннее пространство туалета зачастую приобретает немыслимые формы.

В типовом жилье все просто: в углу помещения проходит общий канализационный стояк, параллельно ему установлены трубы централизованного водоснабжения. К ним подключены внутриквартирные коммуникации из труб меньшего диаметра. Таким образом, в маскировке нуждается и вертикальный стояк, и горизонтально проложенные ветки.

Простейшая схема расположения канализационных труб и водопровода в туалете. Лучшим вариантом для скрытия коммуникаций является возведение двух коробов (вдоль стояка и за унитазом), занимающих минимум полезного пространства

Сложности возникают, когда вместо пары ответвлений приходится скрывать приборы учета воды, требующие регулярного доступа, фильтры, коллекторы и пр.

Простыми коробами здесь не обойтись, приходится к несущим стенам пристраивать перегородки или сооружать конструкции, напоминающие ширмы.

Коллектор, счетчики и фильтры находятся над унитазом и занимают практически всю стену, противоположную входу в туалет. Лучший способ закрыть разводку и приборы – построить сантехнический шкаф с широкими дверцами или использовать жалюзи

В частном доме все проще, если позаботиться о маскировке коммуникаций еще до воплощения проекта в жизнь. Часть труб можно скрыть в стенах, а для важных узлов создать технические люки. Фильтры и приборы учета устанавливают в специально отведенном помещении – вместе с насосом и другим оборудованием, отвечающим за водоснабжение дома.

В многоэтажках штробить стены под трубы никто не разрешит, да и характеристики стен не подходят для пусть частичного, но разрушения. Остается наружный декор, с вариантами которого познакомимся поближе.

Способы маскировки коммуникаций

Выбор способа зависит от нескольких факторов: размеров и направления трубопроводов, расположения их относительно друг друга, наличия дополнительных приборов и т.д.

На то, как спрятать канализационные и водопроводные трубы в туалете, также влияют особенности дизайна интерьера. Например, жалюзи не очень сочетаются с классикой, зато подходят для минимализма. Выбор остается за владельцами жилья, а описание способов маскировки труб – ниже.

#1: Короб из пластиковых панелей

Несмотря на некоторые сложности строительства конструкций на каркасе, за сооружение короба смело берутся даже новички. Их решение вполне объяснимо: экономия семейного бюджета и доступность фото- и видеоинструкций по монтажу.

Чем отличаются короба из гипсокартона и пластика? Различие принципиальное: в первом случае вы создаете основу для дальнейшего декорирования, во втором – получаете сразу готовый продукт. Следовательно, создать короба из пластиковых панелей проще, дешевле и быстрее.

Однако это возможно лишь в том случае, если стены в туалете также облицованы пластиком того же вида или, в крайнем случае, покрашены в цвет панелей.

Один из удачных вариантов использования пластика – ничего лишнего. Все стены полностью облицованы белыми пластиковыми панелями, при этом вместо коробов, закрывающих трубы, возведена фальш-стена с люком для обслуживания коммуникаций

Инструкция по монтажу пластикового короба:

  1. Проверка эксплуатационных качеств коммуникаций. Необходима для того, чтобы предусмотреть ремонт труб, который обычно сопровождается разбором конструкций. Основная задача – проверить соединения, узлы, работоспособность приборов.
  2. Обработка стен и потолка. Производится антисептическим раствором для предотвращения появления черной плесени и грибка. Закрытое пространство с повышенным уровнем влажности и недостаточной вентиляцией – зона риска.
  3. Создание обрешетки. Выполняется по всем стенам или в зонах прохождения коммуникаций. Если нужен короб для маскировки стояка – сооружение каркаса. Для этого подходят и деревянные рейки (бруски), и металлический профиль, предназначенный для гипсокартона.
  4. Установка пластиковых панелей. Набор деталей происходит быстро, главное – зафиксировать каждую на своем месте. Для крепления используют мелкие гвозди. Небольшие щели на стыках и в углах можно прикрыть специальными декоративными планками или вкладышами.

Для декора лучше приобрести готовую модель сантехнического люка. Желательно установить модель побольше, чтобы было удобнее обслуживать приборы.

Если запланирован монтаж держателя для туалетной бумаги, на этапе строительства каркаса на нужное место необходимо приделать закладную – деревянный брусок.

#2: Конструкция из гипсокартона на каркасе

Первый этап – подготовительный. Материалы необходимо закупить заранее, а также следует подобрать инструмент для работы.

Для обрезки металлического профиля потребуются ножницы по металлу, для нарезки деревянных деталей – ножовка или электролобзик. Также необходим перфоратор и шуруповерт, чтобы зафиксировать детали на стене дюбелями и саморезами. Обработку древесины выполняют кистью.

Обязательные элементы для сооружения конструкции:

Галерея изображений Фото из Детали для создания каркаса Средство для обработки деревянных деталей Лист влагостойкого гипсокартона для обшивки короба Саморезы для соединения металлических деталей

Все деревянные заготовки (бруски, закладные, фанеру) лучше обработать до начала работ, чтобы защитный состав впитался и высох. Нарезать детали можно и позже, потому что после возведения каркаса часто требуется подгонка, а разница даже в 1-2 мм заметна.

Далее действуем по следующей схеме:

Галерея изображений Фото из Шаг 1 – разметка пола и стен вокруг труб Шаг 2 – подготовка направляющих и соединительных планок Шаг 3 – крепление направляющих вдоль стояка Шаг 4 – установка закладных в профиль Шаг 5 – монтаж сантехнического люка Шаг 6 – фиксация листа фанеры на торцовую часть короба Шаг 7 – обшивка торцовой части гипсокартоном Шаг 8 – обшивка фронтальной части короба

Для любого вида дальнейшей отделки гипсокартон нужно загрунтовать. В качестве декоративной облицовки чаще всего используют ту же плитку, что и для отделки всего туалета.

Если сделать все аккуратно, конструкция будет прочной, а люк практически незаметным. Вместо плитки иногда применяют пластиковые панели или покраску.

Актуально общее правило: перед тем, как скрыть трубы в коробе в туалете, необходимо проверить все соединения на герметичность.

#3: Встроенный сантехнический шкаф

Сантехнический или хозяйственный шкафчик – это конструкция на стене за унитазом, через дверцы которой можно легко добраться до счетчиков, фильтров, коллектора и трубопровода.

При достаточном количестве свободного пространства кроме сантехнических приборов и труб за дверцами могут находиться удобные полочки для чистящих и гигиенических средств.

Красивые стеклянные дверцы, по ширине занимающие всю стену, дают доступ к сантехнической разводке и вентиляционному прибору, который находится в верхней части стены

Материал для изготовления дверей можно выбрать самостоятельно.

Наиболее популярные варианты:

  • деревянные рейки;
  • фанера;
  • пластиковые панели;
  • плиты ДСП или МДФ;
  • дверцы из металла;
  • стекло.

При выборе ориентируются на стиль интерьера в целом. Например, в деревянном доме уместны любые модели, так или иначе содержащие древесину, но предпочтительнее – из обработанного натурального дерева. В городском туалете, обшитом пластиком, менее заметны будут дверцы из такого же пластика.

Учитывая эстетическую составляющую, не нужно забывать об элементарных удобствах пользования: расположить дверцы на подходящей высоте, напротив важных сантехнических узлов, прикрутить удобные ручки

Распашные дверцы сантехнического шкафа монтируют по тому же принципу, что и любые двери: к раме-основанию подвешивают на петли.

Существуют и другие виды дверок: гармошки и раздвижные модели, отодвигающиеся в стороны. Но между ними большая разница: для гармошки не нужно дополнительного пространства, а для раздвижной конструкции типовые раздельные туалеты просто не подходят из-за дефицита свободного места.

#4: Жалюзи или рольставни в декорировании

Основное преимущество жалюзи – сохранение свободного пространства в небольшом по площади помещении. В отличие от дверок или распашного люка, они абсолютно не мешают в открытом виде. Стоимость обычных пластиковых жалюзи невелика, однако красиво оформленные варианты из дерева или металла стоят дороже.

Пластик является универсальным материалом: отличается легким уходом, простой установкой. Но он не подходит для элегантного интерьера. Металлические модели прочнее, обладают лучшей звукоизоляцией.

Тканевые предложения лучше не рассматривать, так как текстиль – не самый подходящий вариант для помещения с повышенной влажностью, требующего постоянной уборки.

Кроме материала ламелей важна и фурнитура:

  • цепочки;
  • связывающие нити;
  • подъемный механизм.

Качественные детали – это гарантия долгой службы сантехнической ширмы без ремонта и замены.

Рольставни и жалюзи имеют похожий механизм: при открывании планки (ламели) поднимаются вверх и скручиваются в рулон внутри металлического или пластикового короба

Рольставни – более надежная и основательная конструкция, однако мало соответствующая площади и интерьеру типовых санузлов. Если метраж позволяет, то можно установить и их. Обратите внимание на автоматические модели, легко открывающиеся при помощи пульта д/у.

Скрытая установка – штробление

Кроме декоративных облицовочных вариантов маскировки труб существует и «внутренний» – установка разводки в туалете в специально пробитые штробы. С помощью штробореза, перфоратора или двери в местах прокладки труб вырезают специальные канавки, куда и прячут водопроводные и канализационные ветки.

Канализационный стояк отличается большим диаметром (100-110 мм), поэтому его в стены не зашивают, но трубы ХВС и ГВС легко помещаются в штробы

Предпочтение при скрытой установке отдается прямым участкам трубопровода с неразъемными ли условно разъемными соединениями и узлами. У «невидимого» монтажа два главных преимущества: отсутствие сантехнических деталей, внешний вид которых мало соответствует красивой облицовке стен, и экономия места.

Существует ряд правил, прописанных в нормативных документах, которые резко ограничивают использование штробления:

  • нельзя прокладывать штробы в несущих стенах;
  • для скрытого монтажа подходят только трубы, соединенные по неразъемной, монолитной технологии (паяные), к остальным видам необходим доступ;
  • зона штробления должна быть свободной от электросетей;
  • при выборе ширины штроб нужно учитывать линейное расширение материала (например, полипропилен расширяется по всем направлениям);
  • для монтажа используют хомуты, чтобы трубы при соприкосновении со стенкам не издавали звуков; иногда применяют теплоизолирующий материал.

Опытные сантехники рекомендуют хранить схему скрытой разводки, так как при капитальном или аварийном ремонте она может пригодиться. Перед тем, как в туалете зашить и замуровать трубы, рекомендуем составить подробный чертеж.

Способы монтажа различных конструкций и необходимый инструмент

Обычно в санузле располагается вертикальный канализационный стояк в ванной или туалете и водопровод, проходящие через потолочные и половые плиты перекрытия. Поэтому способ спрятать трубы должен обеспечивать перекрытие некоторой зоны от потолка до пола, включая стены.

Отделка не должна быть слишком объемной (кирпичная кладка, газосиликатные блоки), ведь пространство в санузлах сильно ограничено, поэтому выбираются тонкостенные материалы, крепеж которых производится по всему периметру перекрытия.

Для крепежа отделочных стройматериалов чаще всего используется деревянный брус и металлопрофиль для гипсокартона. Чтобы его смонтировать, применяют дюбеля с шурупами, для которых сверлят отверстия в бетоне или кирпичной кладке. Для выполнения этих операций понадобится бытовая электродрель с функцией ударной вибрации или перфоратор. Для прикручивания листов к металлопрофилю полезно иметь шуруповерт и никогда не помешает болгарка.

Рис.2 Кафельная стенка в туалете

Критерии выбора и достоинства различных материалов

Определяя, как спрятать трубы в туалете, основное внимание уделяют отделочному материалу, который должен иметь следующие свойства:

  • Эстетичность. Материал должен сочетаться с отделкой и интерьером туалетной комнаты.
  • Прочность. Для доступа к шаровым кранам и приборам учета воды устанавливаются лючки, структура выбранного материала должна их надежно удерживать.
  • Влагостойкость. Любое помещение с сантехническим оборудованием имеет повышенную влажность, поэтому материалы для отделки не должны бояться влаги.

Гипсокартон

Приведенным выше требованиям в полной мере удовлетворяет гипсокартон, имеющий следующие эксплуатационные свойства:

  • Просто монтируется и демонтируются без применения специального инструмента, в гипсокартон легко врезать сантехнические лючки.
  • Относится к экологически чистым веществам, не горюч, влагоустойчивые типы не боятся влаги.
  • Основное достоинство гипсокартона – возможность дальнейшей отделки кафелем, который в подавляющем большинстве случаев используется в туалетах. При этом следует учитывать, что после наклейки кафеля при необходимости получить доступ за стенку придется демонтировать все ее элементы.

Рис.3 Отделка санузла пластиковыми панелями

Пластиковые панели

Вторым по популярности видом отделки, с помощью которого прячут трубы, являются панели ПВХ со следующими свойствами:

  • Низкая стоимость – ПВХ панели являются наиболее бюджетным вариантом отделки.
  • Легко монтируются на каркас из металлического профиля или деревянных брусьев, при необходимости заднюю стенку в туалете можно легко снять для доступа к коммуникациям.
  • Имеют малый вес и достаточную прочность для установки легких пластмассовых лючков без дополнительного усиления стенок.
  • Панели влагоустойчивы, просты в уходе, не способствует образованию плесени и грибка.
  • Имеют эстетичный внешний вид и широкий выбор расцветок и рисунков.

Оригинальные жалюзи

Применение горизонтальных жалюзи является менее распространенным и оригинальным способом перекрытия поверхностей в нишах с коммуникациями. При их установке следует учитывать, что внизу канализационная труба и подводящий воду к унитазу шланг будут препятствовать их полному опусканию, поэтому для труб придется делать короб с ровной горизонтальной поверхностью. Горизонтальные жалюзи делают из алюминиевых пластин или бамбука (бамбук не слишком хороший вариант для влажной среды), они лучше всего подходят для туалетных помещений малой площади и имеют следующие эксплуатационные свойства:

  • Основным достоинством жалюзи является их невысокая стоимость.
  • Не менее важным преимуществом является экономия пространства – за их поверхностью в зоне размещения коммуникаций можно установить полки для хозяйственных принадлежностей.
  • Металлические жалюзи не боятся влаги, экологичны и легки в уходе, срок их службы практически неограничен.
  • Жалюзи легко монтируются в одной плоскости на потолке, при этом боковые стены не затрагиваются.

К недостаткам жалюзи можно отнести наличие щелей между боковыми стенками, не слишком высокую шумоизоляцию и необходимость в установке вентиляционного лючка – в этом случае их придется вешать ниже уровня потолка, что осложнит работы.

Рис. 4 Жалюзи для закрытия труб в туалете

Сантехнический шкаф

Еще один вариант, как сделать заднюю стенку в туалете, подходит для малых помещений в хрущевках и позволяет использовать пространство в зоне стояка. Обычно хозяйственный шкаф состоит из двух дверей, выполненных из ламинированного МДФ, которые располагаются над унитазом. Всегда есть возможность заказать на фирмах, занимающихся изготовлением мебели, дверцы подходящей расцветки. Крепятся они посредством петель на деревянный брус, установленный на боковых стенках, при желании можно сделать более сложную раздвижную конструкцию. Сантехнический шкаф имеет следующие особенности:

  • Среднюю стоимость – придется заказывать на мебельной фирме дверцы нужного размера и расцветки.
  • Дешевый МДФ не слишком устойчив к влаге, поэтому имеет ограниченный срок службы
  • Хозяйственный шкаф позволяет сэкономить пространство, предоставляя удобный доступ к полкам в нишах с трубами.

Рис. 5 Сантехнический шкаф из МДФ

Сантехнические рольставни – идеальный стиль

Рольставни – одно из современных высокотехнологичных решений по закрытию любого размера и вида ниш и проемов. При установке в санузле рольставни имеют следующие особенности:

  • Роллетные ставни – одни из самых дорогих изделий, делаются на заказ по заранее отмеренным размерам и устанавливаются опытными специалистами, поэтому цена их довольно высока.
  • При изготовлении на заказ можно подобрать любой рисунок и цвет, который будет нанесен на поверхность полотна посредством фотопечати.
  • Ставни можно устанавливать в пространство между уложенной на стенку керамической плиткой – это позволяет получить доступ в зону за унитазом, которая при стандартных распашных дверцах недоступна.
  • К недостаткам можно отнести неудобство размещения. Рольставни поставляются с каркасом, который крепят по всему периметру закрываемой ниши. При этом для обеспечения вентиляции они не должны доходить до потолка, то есть верхнюю часть придется закрывать и отделывать другими материалами, на которые будет вешаться подъемный механизм. Такую же проблему придется решать и внизу, где полному опусканию мешают водопроводные и канализационные трубы. Если в случае с жалюзи выходом из ситуации было закрытие проема в области коммуникаций различными способами, то при монтаже рольставни нижняя часть перекрывается второй частью полотна.

Помимо двух основных видов (пластиковые панели и гипсокартон) и перечисленных отделочных материалов, коммуникации в туалете можно закрыть водостойкой фанерой, гипсоволоконными и пластиковыми плитами, навесными металлическими и пластмассовыми дверцами.

Рис. 6 Рольставни в туалете

Выбор конструкции для короба

Перед тем, как задекорировать туалетную нишу и одновременно получить доступ к кранам и счетчикам, делают каркас для монтажа с учетом того, что роллеты и жалюзи в нем не нуждаются. Основным материалом для отделки сантехнических узлов является керамическая плитка (кафель), которую при закрытии проемов укладывают на гипсокартон. Для этого предварительно монтируют гипсокартонный короб нескольких видов в зависимости от расположения водопроводных и канализационных труб.

Рис. 7 Монтаж квадратного короба

Закрывается вся стена

Способ, когда весь проем закрывается отделочными листами или подвесными приспособлениями, используется наиболее часто при коммуникациях, расположенных за унитазом. Для монтажа гипсокартона по периметру проема при помощи дюбелей и саморезов крепят каркас из металлического профиля и обрешетку, после чего к конструкции прикручивают гипсокартон. Доступ к трубам с вентильными кранами и счетчиками воды производится через распашные лючки.

Квадратный короб

В случае, если трубы проходят в углу туалетной комнаты или занимают не всю площадь стены, их закрывают квадратным гипсокартонным коробом. Для его устройства металлический профиль прикручивают к полу, потолку и стенам по периметру конструкции, после чего в него вставляют вертикальные направляющие. Для установки дверцы для доступа к сантехнической арматуре делают окно из металлопрофиля, после чего всю конструкцию покрывают гипсокартоном. Аналогично поступают в ситуации, если водопровод расположен горизонтально на полу – на стены и пол прикручивают направляющие, делают обрешетку и обшивают ее гипсокартоном.

Рис. 8 Короба различных видов

Многоуровневый короб

Одна из нередко встречающихся ситуаций применения многоуровневого короба, когда в санитарном узле достаточно места, протяженность горизонтального участка невелика или хозяева решили немного сэкономить на штроблении.

Метод часто используется, если горизонтальный водопровод расположен внизу. В этом случае вертикальный и горизонтальный трубопровод обшиваются креплением гипсокартона на обрешетку из металлопрофиля.

Косая фальш стена

При определенном расположении трубопроводов для экономии места или материалов делается не квадратная конструкция, а косая. Для устройства фальш стены производят крепление профилей к полу, потолку и стенам, делают горизонтальный каркас, после чего профильную конструкцию обшивают гипсокартоном.

Рис. 9 Установка профильной обрешетки

Монтаж короба из гипсокартона – пошаговая инструкция

Для устройства гипсокартонного короба понадобится перфоратор, ножницы по металлу или болгарка, шуруповерт, строительный уровень, малярный нож со сменными лезвиями, рулетка и карандаш. Прикручивают гипсокартон к металлическому профилю, для экономии средств допускается использование деревянных брусков.

Монтажные работы проводят в следующей последовательности:

  1. Делается разметка карандашом на полу на расстоянии около 30 мм. от трубопровода, вырезают отрезки направляющего профиля (ПН) нужной длины и прикручивают по разметке к полу при помощи дюбелей, для сверления дыр используют перфоратор.

При монтаже отрезки профиля укладываются на пол, а отверстия делаются победитовым сверлом сквозь профиль в стяжку, затем молотком вбивается дюбель вместе с шурупом (это процедура нарушает технологию, но ускоряет работы и не требует шуруповерта).

Аналогичным образом поступают с прикреплением всего металлопрофиля к потолку и стенам.

  1. Вырезают стойки из ПН профиля длиной до потолка, с учетом того, на угол нужны два скрепленных отрезка, устанавливают их по углам и около стен в направляющие, закрепленные на полу. Каждый вертикальный отрезок поочередно выставляют по вертикали уровнем, делают на потолке отметки по углам и у стен.

Рис. 10 Крепление гипсокартонных листов

  1. Прикручивают к потолку отрезки направляющих ПН по отметкам, аналогично креплению на полу, вставляет в верхние и нижние направляющие вертикальные стойки, выставляют их по уровню и прикручивают сверху и снизу на мелкие шурупы для профиля («клопы»).
  2. Монтируют горизонтальную обрешетку из отрезков стоечного профиля ПС с шагом 600 мм., нарезая их ножницами по металлу или болгаркой на отрезки необходимой длины и прикручивая “клопами”. В месте расположения лючка делают окно из вертикально и горизонтально расположенных отрезков.
  3. Вырезают из гипсокартона при помощи малярного ножа листы нужного размера, прикручивают их к обрешетке шуруповертом.

При правильном креплении гипсокартонного листа шляпка винта должна быть утоплена заподлицо с его поверхностью, но не прорывать при этом бумагу – данное условие достигается практикой и регулировкой усилия вращения шуруповерта.

Рис. 11 Как закрыть канализационную трубу в туалете пластиком

Как закрыть трубы в туалете панелями ПВХ

При помощи пластиковых панелей можно легко своими руками заделать проем для труб или сделать красивый короб – установка панелей относится к наиболее простым видам работ. Для монтажа приобретают прочные стеновые виды, выполнение работ состоит из следующих этапов:

  1. Из деревянного бруса или металлопрофиля при помощи строительного уровня делается обрешетка, при этом направляющие на полу и стенах крепятся на дюбеля шурупами с помощью перфоратора. Вертикальные стойки присоединяются к ним при помощи длинных шурупов, при дальнейшем монтаже каркаса их можно вкручивать на косую или использовать металлические уголки.
  2. Делается обрешетка, если на полу и потолке находится горизонтальный брус, достаточно одной горизонтальной планки посередине конструкции.
  3. Стеновой пластик выдерживает пластмассовый лючок, но если он будет из металла большого размера, для него делается окно из бруса.
  4. Обычно панели располагаются вертикально, при монтаже по всему периметру бруса крепят боковой профиль, после чего в него вставляют панели. Крепятся панели к брусу мелкими шурупами, гвоздями, скобами от степлера или специальными металлическими пластинами.

Рис. 12 Люки под плитку

Как выбрать сантехнический люк – советы

В стенах, сделанных из гипсокартона или пластика, всегда имеется возможность установки дверцы. Для пластика решение вопроса размещения лючка не вызывает проблем – в подавляющем большинстве случаев ставится пластмассовая дверца в нужном месте, при этом на рынке легко найти модель любого подходящего размера.

Если гипсокартон обложен плиткой, то возможны различные варианты монтажа лючка:

  1. Наиболее простой вариант – установка пластмассового или металлического люка с распашными дверцами.
  2. Многие скрывают проем, покупая специальные люки, на дверцы которых можно наклеивать плитку. В этом случае люк приобретается заранее, при монтаже гипсокартона для него оставляют проем, а плитку раскладывают таким образом, чтобы совместить по швам настенную и наклеенную на люке.
  3. Готовые люки под плитку довольно дороги и существует варианты, как проем в плитке замаскировать своими руками. Одним из них является устройство металлического каркаса по размерам окна в фальш стене, после чего к нему прикручивают гипсокартон и наклеивают на верх плитку.


Решая вопрос, как спрятать коммуникации в туалетной комнате, многие выбирают конструкцию из гипсокартона, на которую укладывается кафельная плитка, или пластиковые панели. Монтаж коробов и перегородок из гипсокартона несложно провести своими руками, как и установить панели.

Рис. 13 Как украсить трубопровод

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
