ТЭН в батарею

В каких случаях применяется ТЭН для радиаторов

Трубчатые электронагреватели устанавливаются в любые теплообменники с внутренней камерой, заполненной жидкостью. Вследствие этого ТЭНы применяются очень широко.

Их устанавливают как основные и вспомогательные источники нагрева в следующих случаях:

• Когда нужен эпизодический обогрев дачи, гаража, хозяйственных и подсобных помещений, где нет основного источника тепла, радиаторов.
• Для постоянного отопления домов, офисных, производственных помещений без центрального теплогенератора.
• Как вспомогательный нагреватель в контуры с твердотопливным котлом без функции автоматической подачи горючего.
• Для теплосетей, работающих на дорогом топливе при условии использования ночного тарифа на электричество и установки многотарифного счётчика.
• Как альтернативный источник тепла, защищающий систему от промерзания при аварийной обстановке.
• В домах с центральным отоплением во время сильных холодов, когда ресурса ТЭЦ недостаточно.

При монтаже ТЭНов с терморегулятором в изолированные радиаторы для периодического обогрева, теплоноситель перемещается только внутри корпуса.

Чтобы отключённая батарея не промёрзла, для заполнения используют техническое масло пониженной вязкости.

При организации отопления для помещений с непрерывным обогревом, можно заливать воду.

Примечание! При установке ТЭНов с терморегуляторами в многоквартирных домах с централизованным отоплением, обязательно монтируют отсекающие вентили и байпасную перемычку. Запорная арматура нужна, чтобы тепло не уходило к соседям, без байпаса не будет работать общедомовая теплосеть.

Дополнительные функции

Трубчатые электрические нагреватели оснащены автоматикой, выполняющей регулировку температурного режима.

Термостаты различного типа (капиллярные, стержневые) удерживают нужную температуру жидкости в радиаторе, вовремя запуская и прекращая процесс нагревания.

Современные модели часто дополняются функциями:

• «Антизамерзания» — поддержка температуры +10º C, при которой теплоноситель не замёрзнет.
• «Турбо» — работы на максимальной мощности для очень быстрого прогревания помещения.

Автоматика трубчатых нагревателей бывает встроенной или наружной. Кроме оптимизации работы, термостаты обеспечивают безопасность – отключают нагреватели от электропитания при поломках и неполадках.

Выбор: 4 главных параметра

Чтобы прибор работал долго и эффективно, при покупке учитывается:

1. Мощность. Рассчитывается с учётом региона, теплопотерь здания, отапливаемой площади. Ориентировочное значение для средней полосы РФ — 1 кВт энергии на 10 м2.

Внимание! Когда ТЭН нужен как дополнительный нагреватель, достаточно мощности, составляющей 75% от общей теплоотдачи радиатора. В противном случае вы переплатите за ресурс, который не будет использоваться из-за постоянного отключения ТЭНа.

1. Длина. Фактор влияет на циркуляцию жидкости в радиаторе и равномерность прогрева секций. Длину трубки выбирают на 7–10 см короче радиатора.

2.

   Назначение. Устройство ТЭНов для разных типов батарей не имеет принципиальных отличий, за исключением материала и диаметра фланцевой заглушки. Поэтому перед покупкой изучите рекомендации производителя.

3. Автоматика. ТЭНы выпускаются в двух вариантах: с терморегулятором, встроенным в корпус и с внешним управляющим модулем. Первые дешевле, подходят для дополнительного нагрева. Вторые подключаются с использованием дополнительной наружной электроники, чаще применяются как основной нагревательный аппарат.

Для чугунных батарей

Электронагреватели с терморегулятором для чугунных радиаторов отличаются от других диаметром заглушки. Её типовой размер составляет 32 мм, что по сантехническим канонам равна 1 1/4 дюйма. Информация о соответствии ТЭНа определённому виду отопительного оборудования всегда есть в техпаспорте.

Чтобы достичь максимальной полноты прогрева, также учитывают теплоотдачу чугунных секций, линейные размеры, тип управляющей электроники.

Фото 1. Три ТЭНа для чугунных батарей разной длины, выполнены из нержавеющей стали.

Для котлов отопления

В котельном оборудовании устанавливается 1–3 и более трубчатых электронагревателей или специальные тэн-блоки. Если требуется замена устройства, учитывают следующие параметры:

• мощность ТЭНа — должна соответствовать характеристикам, заявленным производителем котла;
• тип, напряжение электросети;
• форму, размеры электронагревателя;
• вид ТЭНа — «мокрый» или «сухой», последний не контактирует с жидкостью, поэтому используют теплоноситель любого качества;
• наличие терморегулятора.

Основное правило при замене ТЭНа — выбор марки устройства, разрешённой производителем котла.

Фото 2. ТЭН для электрического котла для нагрева воды с высокой мощностью 6 кв, оснащен терморегулятором.

Что такое электротэны

ТЭН – это трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая отличается высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в отопительный прибор. ТЭН устанавливается в любые радиаторы, подходит как для старых чугунных батарей, так и для современных алюминиевых и биметаллических.

Оптимальным вариантом считается ТЭН, оснащенный терморегулятором. Это приспособление позволит контролировать температурный режим и убережет нагревательный элемент от перегрева. Учитывая, что прибор будет устанавливаться в радиатор отопления, роль теплоносителя исполнит вода.

Работают электрические ТЭНы довольно просто. После подключения к домашней сети спираль, установленная внутри трубки, начинает нагреваться, передавая энергию теплоносителю. Если устройство оборудовано терморегулятором, выставляется необходимый температурный режим. После того как батареи достигнут установленной температуры, электрическая цепь разомкнется, и ТЭН отключится. Когда жидкость в батареях начнет остывать, устройство включится в автоматическом режиме.

ТЭН с термостатом имеет несколько дополнительных режимов:

• Турбо. В этом режиме нагреватель включается на короткий промежуток времени, но использует при этом максимальную мощность. Турборежим применяется для быстрого прогревания комнаты.
• Антизамерзание. Эта функция актуальна в основном для нежилых помещений. ТЭН работает на минимальной мощности, предотвращая промерзание системы в аварийных случаях.

Электронагреватель для батареи позволяет с минимальными затратами средств, времени и сил превратить отопительный прибор в автономную систему.

ТЭН в батарею отопления: как выбрать

При выборе ТЭНа для радиатора учитывают несколько характеристик:

• мощность;
• совместимость с типом батареи;
• длину элемента;
• тип автоматики (внутренняя или наружная).

Цена ТЭНа колеблется в диапазоне от 750 до 1500 руб. и зависит от мощности, производителя и других параметров.

Мощность

Мощность ТЭНа варьируется от 800 до 2 000 ватт. При выборе можно руководствоваться следующей схемой:

• 20 Вт/м3. Такая мощность подойдет для новостроек, которые обладают отличной теплоизоляцией.
• 30 Вт/м3. Рекомендована для квартир, в которых установлены пластиковые окна, стены и пол оснащены надежной теплоизоляцией.
• 40–50 Вт/м3. Нагреватели с такой мощностью рекомендуется использовать в старых домах.

Тип батареи

Электронагреватели для разных радиаторов различаются формой внешней части корпуса, материалом, толщиной и диаметром заглушки. В паспорте изделия написано, для каких батарей предназначается ТЭН.

На заметку. Заглушки чугунных радиаторов обычно имеют 32-миллиметровую резьбу, алюминиевые – 25-миллиметровую.

Длина нагревательной трубки

Длина греющего элемента должна быть достаточной, чтобы обеспечить циркуляцию теплоносителя во всех секциях батареи и равномерность обогрева. Оптимальный размер соответствует длине радиатора минус 10 см.

Производители

Хорошие отзывы имеют итальянские ТЭНы Thermowatt, украинские Electron-T, польские и российские модели. Изделия из Китая не всегда отличаются высоким качеством.

Установка ТЭНа: важные особенности

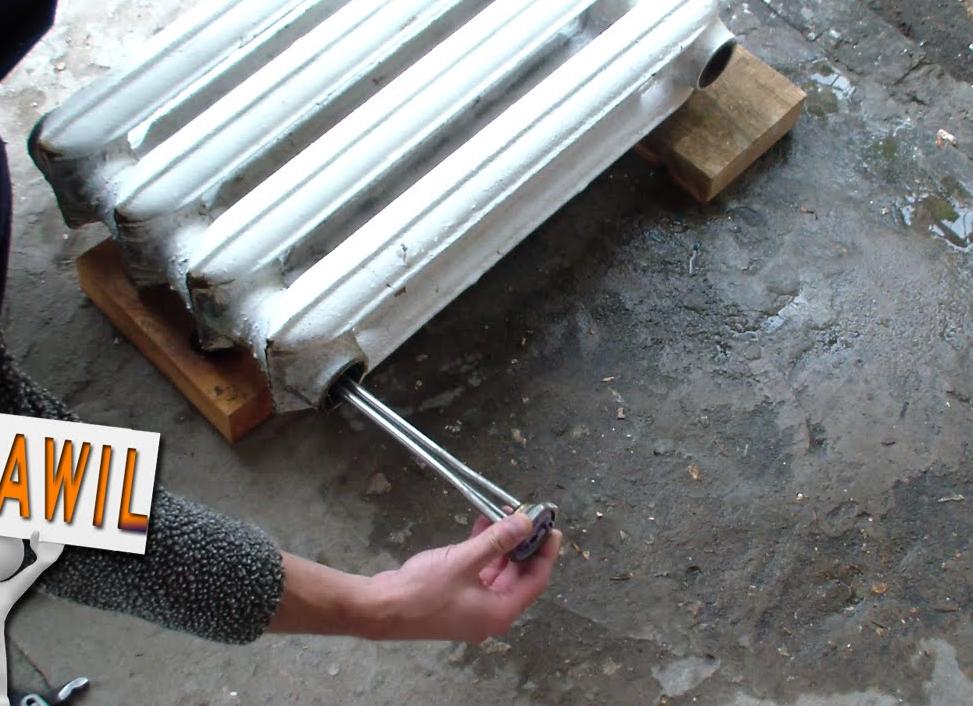

Монтаж нагревательного элемента происходит по следующей схеме: отворачивается одна из заглушек батареи, и на ее место при помощи резьбового соединения устанавливается ТЭН. Для обеспечения герметичности стыка используется резиновая прокладка.

Mr. Build рекомендует: вкручивать ТЭНы лучше всего вместо нижней пробки. Этому есть логичное объяснение: подогретая вода будет подниматься, а холодная опускаться, что обеспечит эффективную работу нагревательного элемента.

Такая процедура повторяется в каждой комнате квартиры. Напоминаем, что монтаж производится до начала отопительного сезона.

Это важно! Возле радиатора, к которому планируется подключить электронагреватель, в обязательном порядке должны быть установлены отсекающие вентили и байпас. Если не будет вентилей, все тепло будет уходить к соседям. При отсутствии байпаса будет нарушена общедомовая система отопления.

Еще несколько важных моментов:

1. В процессе установки не стоит прилагать чрезмерные усилия. Не нужно с силой затягивать гайки контактов и сам крепеж ТЭНа. Хрупкий материал может лопнуть.
2. Настоятельно рекомендуется после отсекающего вентиля установить предохранительный клапан или небольшой расширительный бак объемом, равным 10 % объема батареи. Это связано с тем, что при нагреве теплоносителя в замкнутой системе он расширяется и повышает давление в ней.

Правила эксплуатации и обслуживания

Чтобы ТЭН, установленный в батарее отопления, служил как можно дольше, соблюдаются следующие правила:

1. Включение нагревателя происходит только при наличии воды в батарее. Если жидкость попадает на уже нагретую трубку прибора, может случиться небольшой тепловой взрыв. В результате из строя выйдет не только ТЭН: может произойти повреждение батареи отопления.
2. Во время работы устройства на его поверхности будет образовываться накипь, которую необходимо периодически счищать. Рекомендуемый график обслуживания – один раз в три месяца. Если толщина накипи на нагревательной трубке превысит 2 миллиметра, снизится теплоотдача и прибор может выйти из строя.
3. Чтобы исключить возможные скачки напряжения, рекомендуется подсоединить ТЭН через источник бесперебойного питания или стабилизатор. При установке нагреватель заземляется.
4. Производители рекомендуют использовать в роли теплоносителя только дистиллированную воду. В многоквартирных домах с общим стояком соблюсти это требование нереально, поэтому нужно чаще чистить ТЭНы от накипи.
