Водяной пол: как это работает?

Полы водяного типа – весьма практичный способ отопления жилища. Система представляет собой жидкостный отопительный контур, смонтированный под полом. Традиционная технология предполагает, что трубы лежат в бетонной стяжке. Для подогрева подающегося в контур теплоносителя обычно используется котел. Стандартные модели греют жидкость до 60-90С, что неприемлемо для теплого пола.

Если пустить теплоноситель с такой температурой в контур, пол разогреется до 45-60ºС. Ходить по нему будет невозможно. СНиПы регламентируют допустимую для теплого пола температуру. Это не более 30ºС. Для получения такой величины будет достаточно подогреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола включают смесительный узел. Здесь перемешиваются горячая жидкость из теплообменника котла и прохладная из обратной трубы.

Есть еще один более простой вариант. Если использовать отопительный котел конденсационного типа смесительный узел монтировать не придется. Конструктивные особенности таких котлов предполагают возможность подогрева теплоносителя до относительно небольших температур. В некоторых случаях разогретый теплоноситель берется из централизованной системы, но это требует получение специального разрешения, что далеко не всегда удается сделать.

Водяной теплый пол настильного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой располагаются трубы отопления

Таким образом, поступающая в отопительный контур жидкость, а это может быть раствор антифриза или вода, разогревает пол. Он, в свою очередь, подогревает воздух. В результате получается быстрый и вместе с этим очень равномерный обогрев помещения. Значимый плюс – максимально благоприятное для человека распределение температур в комнате. В верхней части накапливается прохладный воздух, в нижней – более теплый.

Именно такой микроклимат живые организмы расценивают как комфортный. При этом конвективных потоков, неизбежных при наличии точечных источников тепла, не наблюдается. Благодаря этому отсутствует перенос пыли и микроорганизмов. К плюсам можно отнести и минимальные эксплуатационные затраты. Все это делает водяные полы востребованными среди пользователей.

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность. В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие. Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола. Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система. Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола — возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Как устроен настильный водяной пол

При укладке настильной системы получается своеобразный многослойный пирог, рассмотрим каждый его слой подробнее.

Требования к основанию под конструкцию

Первый слой пирога – правильно подготовленное основание. Это может быть любое перекрытие, которое предварительно выравнивается. СНиПы регламентируют отсутствие значительных перепадов высот, выступов и шероховатостей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая дощечка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимый предел отклонения от горизонтали – 2 мм, распределенные на 2 м площади в любом из существующих направлений.

Устройство изоляционного слоя

Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами. Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.

Вариант фиксации трубы

На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем. В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.

Труба для передвижения теплоносителя

Далее в подготовленные крепления и пазы укладывается тепловая труба. Для максимально плотного прилегания и создания теплового экрана детали кладутся внутрь специального профиля из алюминия. Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.

Сооружение основания под отделку

Поверх труб под напольное покрытие необходимо уложить основание. Оно выбирается в зависимости от того, какое финишное покрытие будет уложено. Если предполагается монтаж плитки, керамической или пвх, а так же линолеума или ковролина, на металлические элементы деревянного настила укладывается влагостойкий гипсокартон. В случае если для обустройства настила использовались полистирольные маты, ГВЛ кладется в два слоя.

Настильная конструкция обычно накрывается основанием под финишное покрытие. Оно выбирается в зависимости от материала, который предпочли в качестве покрытия. Под ламинат, например, укладывается впитывающая влагу подложка, под плитку — влагостойкий гипсокартон или ДСП

Под ламинат на деревянный настил гипсокартон не укладывают. Вместо него на алюминиевые пластины кладут поглощающий лишнюю влагу вспененный полиэтилен или подложку из картона. Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошее решение – стекло-магниевые листы, которые к тому же неплохо проводят тепло, что совершенно не лишнее при обустройстве греющего пола.

Варианты обустройства водяного пола

Настил под водяной пол может быть изготовлен самыми разными способами, что особенно нравится домашним мастерам. Рассмотрим несколько вариантов таких конструкций.

Вариант №1. Реализация готового решения

Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы. Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж.

Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты. Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.

Маты из полистирола — отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения

Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость. Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются.

Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется. После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.

Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Трубы могут укладываться «змейкой», «улиткой» или любым другим подходящим способом. Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Вариант №2. Настил по лагам

Работы начинают с подготовки деревянного основания. Если это старый пол, проводятся все необходимые ремонтные работы. Затем необходимо уложить лаги, на которых будет лежать теплый водяной пол под деревянным полом. Подготовленные лаги выставляют строго по уровню с расстоянием между элементами порядка 0,6 м.

Это оптимальный вариант, можно класть детали с большим расстоянием. Но в этом случае потребуются более толстые доски для формирования настила.

Подготовка основания — очень важный момент. Желательно настелить под конструкцию новый черновой пол, но можно использовать и старый, если он находится в хорошем состоянии. Все испорченные участки необходимо отремонтировать

Балки надежно закрепляются к основанию. Далее между ними лагами обустраивается основание, на которое будет укладываться утеплитель. Для этого к балкам подбиваются доски, фанера, ДСП или любой другой подходящий материал. Если хочется сэкономить, можно вместо основания прибить к лагам уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в таком случае оно должно быть жестким и не сыпучим.

На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, полистирол и др. После формирования теплоизолирующего ковра приступают к изготовлению настила. Для этого берут доски толщиной как минимум 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важный момент – выбор ширины закрепляемых к полу досок. Она должна соответствовать ширине теплораспределительных пластин из металла, которые впоследствии будут вставляться в получившиеся пазы. Труба будет укладываться «змейкой», что предполагает необходимость выполнения пазов под ее повороты. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для формирования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляется на некотором расстоянии от стены

На практике это выглядит следующим образом Две доски прикручивают с отступлением от стены в 0,5 см, две следующих – на расстоянии в 5 — 7 см. И так до конца ряда. С противоположной стороны основания те доски, что были закреплены у стены, прикручивают на расстоянии, а те, что с зазором – вплотную. Таким образом формируется паз под изгиб трубы. После того, как уложен весь настил, приступают к монтажу теплораспределительных пластин.

Их вставляют в пазы, образованные досками, и надежно закрепляют скобами или обычными гвоздями. Оптимально, чтобы стороны лежащих рядом пластин смыкались. Тогда будет сформирован сплошной передающий тепло экран. Теперь можно приступать к укладке труб. Делать это проще вдвоем. Один работник будет разматывать бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Обратную трубу контурной петли лучше всего провести вдоль стены под настильными досками. После того, как весь контур будет уложен, еще раз проверяют правильность монтажа и подключают его к отопительной системе. Обязательно выполняется опрессовка водяного пола. Затем можно приступать к подготовке к укладке напольного покрытия.

Вариант №3. Конструкция из направляющих

Начинают с подготовки основания. Как и в предыдущих вариантах, оно должно быть выровнено и укреплено. Затем на основу укладывается любой подходящий утеплитель. Наиболее простым методом укладки водяного пола является «змейка», поэтому она используется чаще всего. Для конструкции из направляющих это будет лучший вариант. Для определения размеров деталей вычерчивается точный план помещения.

Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов — змейка, на рисунке представлена ее схема

На нем отмечаются участки, где будет установлено обслуживающее водяной пол оборудование и места подведения труб. Затем с четким соблюдением выбранного шага укладки вычерчиваются направляющие. Подсчитывается количество необходимых деталей, и определяются их размеры. Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. После чего можно приступать к монтажу.

Детали должны быть уложены на основание в строгом соответствии с разработанным планом. Каждую направляющую кладут на черновую основу и надежно прикрепляют к ней саморезами. Между деталями должны остаться каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки будут закреплены к основе, приступают к укладке фольги. Для этого берут материал толщиной не меньше 50 мкм. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» фольгою каждый канал. Чтобы листы не сдвинулись с места, их фиксируют к рейкам с помощью степлера. Для лучшей теплоотдачи желательно трубы перед укладкой обернуть такой же фольгой, однако это не обязательно.

Чтобы выполнить плавный поворот трубы и случайно не повредить ее, направляющие на участках изгиба обязательно закругляются. Их острые углы убираются

Затем внутрь подготовленных каналов укладывается труба. Чтобы зафиксировать ее на месте на некоторых участках ее прикрепляют к рейкам или к полу металлическими пластинками. По окончанию укладки водяной пол подключается к отопительной системе и проводится обязательная опрессовка. Если она не выявила нарушений герметичности, приступают к подготовке к монтажу финишного покрытия.

Это только три варианта монтажа теплого пола настильного типа. На практике их намного больше. Домашние умельцы адаптируют их для своих условий, подбирая доступные материалы и подходящие технологии.

Выводы и полезное видео по теме

Один из вариантов настильной системы:

Сравниваем бетонный и настильный водяной пол:

Укладываем водяной пол на деревянное основание:

Уложить водяной пол на деревянное основание можно только настильным методом. Бетонную стяжку, даже самую невысокую, оно не выдержит. Самый простой из всех вариантов обустройства настила – использование готовых полистирольных матов или деревянных направляющих. Их можно приобрести в любом магазине. Единственный недостаток такого решения – высокая стоимость, однако монтаж проводится просто и очень быстро. Любители самостоятельных работ достаточно просто смогут собрать настил из подручных материалов. Получится дешево и вполне работоспособно.

Одним из наиболее популярных вариантов отделки поверхности пола выступает плитка. Благодаря современному разнообразию цветовых решений, форм, размеров и текстур, ее применяют в самых разных помещениях: гостиных, ванных, кухнях, коридорах. Этот материал прост в уходе и долговечен, но обладает одним значительным недостатком: в холодное время года он обладает низкой температурой и ходить по нему достаточно неприятно. Для того чтобы решить эту проблему и сделать обстановку в помещении более комфортной, под кафельную плитку стали монтировать системы теплый пол.

Водяной теплый пол под плитку

Система теплый пол все чаще оборудуется в деревянных загородных домах, как для создания дополнительного комфорта, так и с целью доведения их до соответствия нормам теплозащиты. В таких конструкциях отдается предпочтение водяной технологии, которая свободно подключается к котлу и не влияет на эффективность котельной. В отличие от электрических систем в данном случае отмечается значительная экономия денежных средств даже при круглосуточной эксплуатации на протяжении длительного времени.

Технология укладки водяного теплого пола под плитку в деревянном доме обладает своими особенностями, которые важно знать, прежде чем приступить к монтажу. При этом она достаточно проста, и с ней можно справиться самостоятельно, не имея особых навыков в сфере строительства.

Способы укладки труб в системе теплый пол

Возможные варианты контуров труб

Существует три наиболее распространенных способа укладки труб, из которых оптимальный подбирается в зависимости от размеров и конструктивных особенностей помещений. Это:

  1. «Спираль».
  2. «Змейка».
  3. «Двойная змейка».

«Змейка» популярна в связи с тем, что она наиболее экономичная в плане расхода материалов. Тем не менее, у нее есть недостаток: при использовании контура такого вида в различных зонах помещения температура может отличаться из-за остывания воды. Поэтому ее рекомендуют применять только в комнатах с небольшой площадью, где теплоноситель не успеет остыть во время своего движения. Такая укладка имеет еще один минус – сложность монтажа, в процессе которого необходимо осуществлять изгиб на 180 градусов.

«Двойная змейка» предполагает меньший перепад температур в разных зонах, но при этом сложности с укладкой из-за угла поворота труб остаются прежними.

Для помещений с большой площадью рекомендуется выбирать контур «спираль». Трубы выкладываются с описанием периметра комнаты, начиная от стен и постепенно приближаясь к центру, а после – в обратную сторону. В таком контуре тепло распределяется равномерно и холодные зоны на полу отсутствуют. В связи с небольшим изгибом труб данный способ монтажа является наименее трудозатратным.

Совет. Способы укладки теплого пола легко комбинируются между собой, если того требует конструкция помещения, либо определенные зоны необходимо обогревать больше, чем другие. Например, у входа, где сильный нагрев не нужен, можно выложить змейку, а в центральной части помещения возле дивана или обеденного стола – улитку.

Водяной теплый пол под плитку на первом этаже

Водяной теплый пол в деревянном доме под плитку на первом этаже можно делать с бетонной стяжкой. При правильной заливке она не соединяется с основанием и не оказывает негативного влияния при сезонных изменениях древесины. Многие специалисты не поддерживают такую идею и склоняются к тому, что лучше применять сухую стяжку, но, тем не менее, данная технология продолжает существовать и довольно часто используется.

Даже в деревянном доме бетонный пол имеет ряд преимуществ. Он более долговечный, не деформируется и не скрипит со временем, выдерживает более значительную нагрузку. На него легко можно уложить любое декоративное покрытие, в частности, кафельную плитку. Бетонная стяжка гораздо лучше пропускает тепло, чем сухая, поэтому не обязательно прогревать воду до высокой температуры: уже при температуре 40 градусов вы сможете ощутить приятное тепло.

Водяной теплый пол под плитку со стяжкой для первого этажа

Водяной теплый пол в деревянном доме под плитку с бетонной стяжкой монтируется по следующей схеме:

  1. Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
  2. На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
  3. По периметру на высоте двух сантиметров от поверхности стяжки монтируется демпферная лента, компенсирующая расширения при нагреве.
  4. На гидроизоляцию укладываются маты из пенопласта или полистирола. На верхних этажах зданий, где внизу имеется отапливаемое помещение, будет достаточным слой утеплителя толщиной 4 мм, на первом его следует делать толще – 8-10 см.
  5. По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы матов. В их пазах прокладываются трубы теплого пола.
  6. Концы труб подсоединяют к системе отопления и осуществляют проверку на работоспособность и герметичность.
  7. Если теплый пол готов к эксплуатации, осуществляют заливку бетонной стяжки, толщина которой должна составлять 3-7 см.
  8. По окончанию работ необходимо дождаться полного высыхания, которое происходит к 25-28 дню.
  9. Когда стяжка высохла, производится укладка плитки.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью позволяющие создавать прочные конструкции из бетона.

Водяной теплый пол в деревянном доме под плитку без стяжки

Если основанием пола являются деревянные лаги, либо монтаж осуществляется на втором или третьем этаже, использование бетонной стяжки невозможно, так как она окажет недопустимую нагрузку на конструкцию. В таком случае используется настильный метод укладки.

Сухая стяжка менее эффективна, так как гораздо хуже проводит тепло. Для повышения ее эффективности делают минимальный шаг между трубами, в связи с чем на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла вверх.

Водяной теплый пол без стяжки.

Одни из главных преимуществ сухой стяжки – высокая скорость монтажа и практически полное отсутствие грязи. Если при использовании бетона необходимо ждать до месяца, пока покрытие полностью высохнет, то в данном случае к отделочным работам можно приступать сразу же, после того как конструкция теплого пола будет готова. Длительность работ в помещении средних размеров обычно не превышает двух дней.

Подготовка основания для теплого пола без стяжки

Прежде чем приступать к монтажу теплого пола и сухой стяжки, необходимо оценить качество основания.

  • Если между досками пола имеются щели, необходимо устранить их при помощи теплоизолирующих материалов.
  • Если полы не имеют утепления, этот вопрос также необходимо решить. Как вариант, можно осуществить монтаж фальшпола со слоем из минваты, защищенным гидроизоляционной пленкой.
  • Пол по деревянным лагам предполагает, что расстояние между ними не превышает 60 см, поэтому если они расположены на более дальнем расстоянии, этот момент необходимо исправить.

Технологии монтажа теплого пола под плитку без стяжки

Водяной теплый пол в деревянном доме без стяжки под плитку можно изготовить, используя несколько различных технологий:

  1. Полистирольная система.
  2. Финская технология.
  3. Деревянная система.

Каждая из них имеет свои особенности и преимущества. Рассмотрим их подробнее.

Полистирольная система

Технология укладки теплого пола с полистиролом позволяет создать наиболее легкую сухую стяжку, что актуально в том случае, если конструкция дома не предполагает серьезных нагрузок на перекрытия. Данный материал имеет целый ряд преимуществ:

  • Обладает нулевым водопоглощением, не пропускает пар и воду.
  • Характеризуется высокими шумопоглощающими свойствами.
  • Имеет длительный срок службы и доступную стоимость.
  • Легко монтируется.

Теплый водяной пол на полистироле

В данной технологии плиты из полистирола являются основой, на которую укладываются теплораспределяющие пластины и трубы теплого пола. Если монтаж осуществляется на первом этаже, слой материала должен быть не менее 8 см, на верхних этажах будет достаточно толщины 5 см. Поверх конструкции монтируется жесткая подложка, на которую в дальнейшем укладывается плитка.

Совет: Лучше всего использовать полистирольные маты с выступами (бобышками), в которые удобно вставлять металлические пластины. Если применять обычные листы, в них предварительно придется подготовить специальные пазы.

Финская технология

Теплые водяные полы в деревянном доме без стяжки довольно часто монтируются по финской технологии, которая предполагает использование гипсоволокнистых листов. Данный материал является более прочным, устойчивым к повреждениям и деформации, чем обычный гипсокартон, и при этом характеризуется повышенной теплопроводностью. Такие листы скрепляются между собой до необходимой толщины и располагаются между трубами с теплоносителем. Поверх данной конструкции накладывается подложка, и на нее – кафельная плитка.

Теплый пол по финской технологии с модулями из ГВЛ

Наиболее простой и удобный способ сделать сухую стяжку из ГВЛ следующий: поверхность подготавливается к работе, на нее укладывается гидроизоляция и утеплитель. Плиты прикрепляются к лагам, и на их поверхность наносится путь прохождения труб с водой. Затем материал распиливают по проведенным контурам и закрепляют на основании. В готовой системе трубы должны располагаться от листов на минимальном расстоянии, но и полностью впритык их укладывать также не стоит. После монтажа все оставшееся свободное пространство между ними заполняется плиточным клеем.

Совет: в специализированных магазинах можно приобрести уже готовые ГВЛ-плиты для теплого пола: их не нужно обрезать и они полностью готовы к укладке. Конечно, и стоимость такого материала гораздо выше.

Деревянная система

Водяные теплые полы в деревянном доме под плитку на деревянное перекрытие с сухой стяжкой монтируются одним из двух возможных способов:

  • На модули.
  • На рейки.

При модульном способе используются готовые модули из древесных плит, в которых подготовлены пазы для прокладки труб. Их монтируют прямо на лаги с шагом 60 см, между которыми предварительно были уложены гидроизоляционный слой и утеплитель. Промежуток между модулями, компенсирующий температурные расширения, должен составлять 2 см. Их закрепление между собой осуществляется с помощью обычного защелкивающегося замка.

Реечная система предполагает использование обычных досок или реек, для нее необходима предварительная подготовка чернового пола. Монтаж осуществляется на расстоянии, достаточном для того чтобы при укладке труб оставалось немного свободного пространства.

Деревянный теплый пол.

На подготовленную систему укладываются металлические пластины, в пазы которых вставляются трубы теплого пола. Поверх системы устанавливается твердая подложка из гипсокартона, ДСП или фанеры, которые тщательно закрепляют, а стыки между ними шпаклюют. Только после этого приступают к укладке кафельной плитки.

Сухой водяной теплый пол в деревянном доме под плитку, изготовленный при помощи деревянных, полистирольных или ГВЛ-модулей, не только обеспечивает обогрев помещения, но и создает хорошую шумоизоляцию.

Вывод. Если теплый пол выполняется на первом этаже деревянного дома, во многих случаях возможно выполнение бетонной стяжки. На других этажах данную систему монтируют с применением различных материалов – пенополистирола, ГВЛ-плит, деревянных модулей и реек. Сухая стяжка хуже проводит тепло, но при этом обладает небольшим весом и очень быстро монтируется. Контур укладки труб определяется в зависимости от размеров и конструктивных особенностей помещения. Перед тем, как приступить к отделке плиткой, поверх теплого пола необходимо закрепить прочную подложку из фанеры, гипсокартона или ДСП.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

  1. Конвекционные радиаторные.
  2. Системы «теплого пола».
  3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

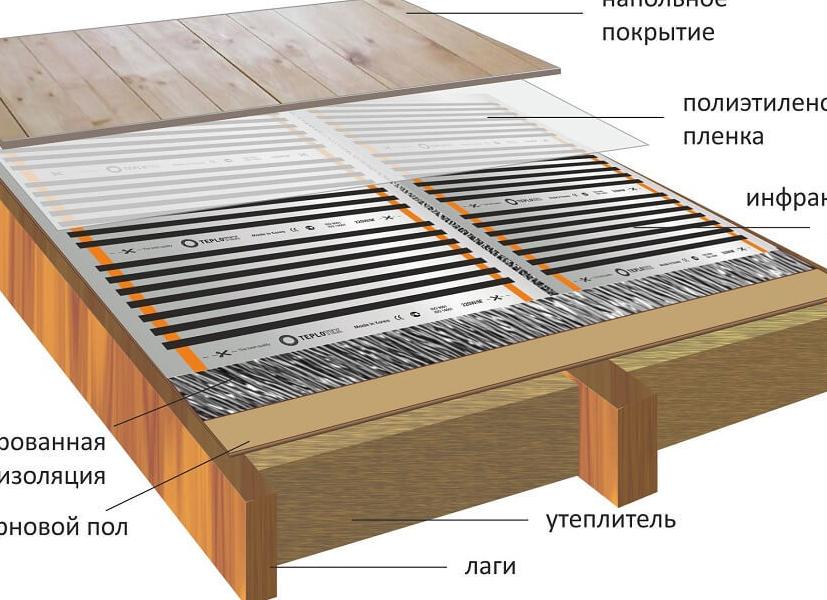

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

  • демонтировать верхнее покрытие пола и черновой пол;
  • проверить состояние лаг, при необходимости заменить подпорченные детали;
  • выставить лаги, тщательно проверить уровнем, закрепить;
  • насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
  • настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
  • обработать черновой пол антисептиком;
  • на черновой пол уложить пергамин;
  • настелить покрытие пола;
  • зазоры между полом и стенами заделать монтажной пеной;
  • настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
  • щели между листами фанеры зашпаклевать;
  • перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

  • пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

Монтаж пленочного теплого пола

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Важно! Термопленку запрещено укладывать внахлест.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

Подключить заземление, используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40оС.

О некоторых правилах установки теплого пола

  1. Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
  2. Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
  3. Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
  4. Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
  5. Максимальная длина одного отрезка пленки не более 15 метров.
  6. Не производить монтаж пленки при минусовой температуре.
  7. Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.
  8. Нужно подключить все провода к терморегулятору согласно инструкции

Водяной теплый пол

Многие отдают предпочтение именно такой системе отопления жилых помещений. Одной из причин такого решения является относительная дешевизна водяного отопления, как на этапе установки, так и в эксплуатации.

Ранее был рассмотрен порядок подготовки к установке водяной системы обогрева пола. Засыпанный керамзит должен не доходить до уровня лаг на 50 – 60мм.

Далее нужно действовать в таком порядке.

Используя шнур выложить контур расположения труб под будущим полом и распределительного пункта. Замерить длину шнура. Как сделать эффективный контур можно видеть на фото.

Приобрести все материалы и устройства, необходимые для устройства разводки, включая трубы, запорную арматуру, терморегулятор, элементы панели управления, насос, котел, бойлер и прочее.

Перед началом монтажа необходимо уложить на слой керамзита арматурную сетку.

Раскладка труб теплого водяного пола

Разложить трубу по ранее разработанной схеме и выполнить все подключения. При раскладке трубы в местах пересечения с лагами, в них необходимо выполнить пропилы глубиной до 50мм и шириной 25-30мм. Пластиковая труба для отопления выпускается в размерах 16 – 27мм.

Важно! Помните о недопустимости стыковки трубы под полом.

При раскладке труб для ее фиксации можно применять специальные фиксирующие пластины, укладывая их поверх слоя керамзита. Вместо керамзита иногда используют плиты пенополистирола.

В схеме управления системой необходимо предусмотреть двойную блокировку включения котла (если в системе предусмотрен электрический или индукционный котел). Блокировка должна гарантировать отключение котла при остановке насоса и не позволять включение котла при отключенном циркулярном насосе.

Заполнить систему теплоносителем – водой или антифризом.

Применение матов для теплых водяных полов

Прокачать систему в холостом режиме без включения котла, убедиться в циркуляции во всех контурах системы.

Произвести пробный пуск системы с включением котла, настроить терморегуляторы и убедиться в их срабатывании. Система в режиме пробного пуска должна проработать не менее 12 часов. За это время нужно выявить все подтекания теплоносителя и устранить их.

После прогона и устранения неполадок, необходимо дать системе остыть, после чего приступить к бетонированию в подполовом пространстве. Слой бетона должен доходить до опорных поверхностей лаг, но нигде не превышать их. Бетонная стяжка должна выстояться в течение 3-х суток.

По истечении этого времени можно приступать к настилке пола из досок в обычном порядке.

Вариантов укладки теплых водяных полов много. При этом гамма применяемых материалов обширна, рынок активно их предлагает. Однако, принцип во всех вариантах один – изолировать потери тепла снизу, применить материал с высокой теплопроводностью (бетон) для установки труб и обеспечить минимальный воздушный зазор между нагревательным устройством и досками пола. В остальном – ваша фантазия и возможности кошелька.

Полезная статья? Добавь к себе в закладки!

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
