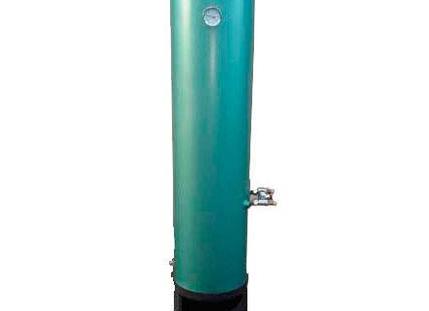

Титан на дровах

ВОДОГРЕЙНЫЕ КОЛОНКИ СВОИМИ РУКАМИ

Водогрейные колонки, как правило, в своей конструкции заимствуют принцип самовара, в котором тепло дымовых га­зов, проходящих через дымоход, или иначе — жаровую трубу, служит для по­догрева воды в баке. Предлагаемая ко­лонка — не исключение. Топливом для нее служат дрова. Можно утилизировать щепки, сучья, прочую деревянную мелочь. Зола, осыпавшаяся в поддон,— готовое удобрение.

Колонка состоит из топки, бака, тру­бопровода, смесителя, душевой насад­ки, кранов и вентилей (рис 1). Если нет централизованного водопровода, можно установить водонапорный бак. Его следует разместить не менее, чем на 0,5 м выше колонки. В месте подсоеди­нения тройника 20 холодная вода посту­пает в бак колонки Для этого открывают вентиль 19, а вентиль 22 закрывают. Холодная вода поступает также к соот­ветствующей вентильной головке сме­сителя. На рис. 1 штриховой стрелкой показано движение холодной воды, сплошной стрелкой — горячей. Там, где стрелки идут рядом, движение холодной воды показано при начальном за­полнении бака перед растопкой. О том, что бак полон, свидетельствует появле­ние воды из открытого настенного крана 5. В этот момент его нужно закрыть и приступить к разведению огня в топке. По правилам противопожарной безо­пасности нельзя разводить огонь с по­мощью бензина, солярки и т. п.

1 — поддувальная дверца,2 — навес, 3 — дверца топки, 4 — топка, 5- настенный кран, 6 — бак, 7 — жаровая труба, В — термометр, 9 — колено, 10 — дымовая труба, 11 — дефлектор, 12 — шланг, 13-хомут, 14 — штуцер, 15 -муфта, 16 — настенный смеситель, 17 — угольник, 18 — душевая насадка, 19, 22 — вентили, 20 — тройник, 21 -резьбовая втулка, 23 — колосниковая решетка, 24 — поддон для золы

До кипения’воду лучше не доводить, так как это вызовет интенсивное обра­зование накипи на внутренних стенках, что затруднит теплоотдачу и потребует дополнительных расходов топлива От­крывая кран горячей воды смесителя или настенный кран 5, сливают нагре­тую воду. На ее место через тройник по­ступает холодная вода. Таким образом можно предотвратить закипание воды в баке колонки.

Для контроля температуры в верхней части бака неплохо иметь термометр с предельным значением шкалы не менее 100°С Для защиты от случайных ударов его помещают в металлическую трубку с. заваренным донышком и вертикальной щелью. Ее прорезают в трубке, чтобы следить за показаниями термометра. На дно трубки наливают жидкое масло, в которое помещают колбу термометра.

В простейшем случае можно контро­лировать температуру воды без термо­метра, осторожно прикладывая ладонь к верхней части бака

Приблизительная продолжитель­ность нагрева полного бака при габа­ритах, указанных на рис. 1,— от 5 до 40°С — 20-30 мин, от 40 до 65’С — 45-65 мин.

По окончании пользования колонкой, особенно в зимнее время, если она на­ходится в неотапливаемом помещении, желательно опорожнить бак. Для этого закрывают вентиль 19 и открывают вен­тиль 22. Эту операцию производят при остывшей топке, иначе можно прожечь дно бака.

Канализация возможна любая даже самая примитивная На садовых участ­ках, дачах, в усадьбах с песчаными поч­вами воду обычно сливают прямо в грунт, сквозь щели редко уложенных до­сок пола душевой.
