Мощение дорог, площадей, тротуаров, улиц и частных владений мелкоразмерными элементами с незапамятных времён выполнялось на всех континентах кроме Антарктиды. В стародавние времена в основном использовалась гранитная брусчатка, базальт, мрамор, песчаник.

В древнем Риме и Греции, Византии и Китае, Египте и Южной Америке до сих пор сохранились малые и большие пространства, на которых брусчатка служит уже тысячи лет.

В наше время, благодаря появлению новых технологий в строительстве, современный застройщик имеет практически неограниченные возможности в облагораживании территории, придании авангардного, современного или, наоборот, классического вида частным домам, дачам, паркам, летним площадкам ресторанов и кафе, тротуарам, используя всё имеющееся разнообразие форм, цветов и фактур.

В нашей статье рассмотрим виды тротуарной плитки и брусчатки для различных территорий, их названия, формы и размеры, а также представим фото основных типов покрытий.

Преимущества

Все материалы, применяемые для мощения территорий, можно разделить на две основные группы – это искусственные покрытия и покрытия, изготовленные из натуральных материалов.

При принятии решения в пользу одной из данных категорий следует учитывать ряд следующих факторов: назначение покрытия, интенсивность использования, погодно-климатические условия эксплуатации, культурно-эстетические требования и, как немаловажный фактор, финансовые возможности.

Все ФЭМ (фигурные элементы мощения) обладают общими преимуществами:

• прочность;
• простота монтажа – не требуется использование тяжёлой строительной техники;
• простота хранения, транспортировки и выгрузки;
• экологичность;
• ремонтопригодность – при необходимости прокладки или ремонта подземных коммуникаций легко можно демонтировать и смонтировать на место, замена отдельных элементов производится быстро и без особых затрат;
• вода не застаивается на поверхности, т. к. межплиточные швы позволяют быстро просачиваться в нижележащие слои.

У каждого вида покрытия есть свои, присущие только ему, достоинства и недостатки.

Разновидности

Рассмотрим классификацию подробнее:

1. Искусственные покрытия:
   • тротуарная плитка, изготовленная из бетона (вибролитая и вибропрессованная);
   • полимер-песчаная тротуарная плитка;
   • плитка, изготовленная с использованием технологии «Гранилит»;
   • покрытия на основе резиновой и каучуковой крошки.
2. Покрытия для дорог и тротуаров из натуральных материалов:
   • брусчатка из гранита;
   • песчаник-пластушка («дикий камень») и изделия из него;
   • отсыпка щебнем, гравием, галькой.

Изготовление из бетона

Секрет популярности бетонной тротуарной плитки состоит не только в привлекательном внешнем виде, который приобретают городские улицы и частные домовладения, вымощенные этим видом продукции. К несомненным достоинствам данного вида покрытия относятся высокие эксплуатационные характеристики и относительная дешевизна. Так, например, прочность, низкая истираемость, морозостойкость и стойкость к воздействию многих химических веществ обеспечивают многолетний срок службы подобного тротуарного покрытия даже в условиях современного крупного города. А простота укладки и экологичность делают тротуарную плитку оптимальным способом благоустройства территории.

Бетонная тротуарная плитка изготавливается по двум технологиям – методами вибролитья и вибропрессования. Обе эти технологии в равной мере имеют «право на жизнь». Благодаря плотной укладке бетонной смеси с применением механического воздействия (вибрирования или вибропрессования) и малому содержанию воды в исходном составе бетона производится современное, крепкое и надёжное покрытие.

По технологии вибролитья жидкий раствор заливается в пластиковые или резиновые формы и вибрируется на вибростолах несколько минут, затем формы просушиваются не менее 24 часов (в зависимости от температуры окружающей среды), после чего ФЭМы извлекаются из форм. На наружную поверхность плитки копируется тот рисунок, который был на внутренней стороне формы. Такие изделия более светлые и гладкие, имеют большое разнообразие конфигураций.

Вибропрессованная плитка штампуется станком в стальных пресс-формах под высоким давлением с вибрацией. Поверхность вибропрессованной плитки ровная и, как правило, шершавая, цвет темнее, чем у вибролитой тротуарной плитки, количество типо-размеров небольшое.

Вибролитая и виброрпессованная плитка отличаются по внешнему виду, но по качеству они одинаковы, так как нормативной документацией (ГОСТами) к данному виду продукции выдвигаются одинаковые технические требования и даны общие указания по применению.

Стандарт распространяется на бетонные тротуарные плиты, изготовленные из тяжёлого и мелкозернистого (песчаного) бетонов по ГОСТ 26633 и предназначенные для устройства сборных покрытий тротуаров, пешеходных и садово-парковых дорожек, пешеходных площадей и посадочных площадок общественного транспорта.

В качестве недостатков бетонной тротуарной плитки можно рассматривать то, что в процессе эксплуатации образуется цементная пыль. Кроме этого её поверхность пористая, поэтому при продолжительной эксплуатации в тротуарную плитку могут въедаться различные загрязнения.

Чтобы наслаждаться красотой дорожки или площадки долгое время, стоит помнить о том, что за ней необходимо тщательно ухаживать и по возможности своевременно удалять мусор, пятна, загрязнения и выпалывать проросшие растения.

Как подготовить основание для тротуарной плитки? Прочитав отдельную статью на нашем сайте, вы узнаете как рассчитать материалы, определить количество плитки и установить бордюры.

Для чего нужны бордюры для тротуара, какие характеристики они имеют и как правильно выбрать то, что вам нужно, мы расскажем .

Для того чтобы тротуарная плитка служила вам долго, необходимо позаботиться о качественном отводе дождевых и грунтовых вод от дома. Подробные инструкции и схемы вы найдете отдельно.

Полимер-песчаная продукция

Полимер-песчаная тротуарная плитка производится из следующего сырья: в качестве основы используется песок средней зернистости, полимеры на основе полиэтиленов, специальные присадки и красители (сухие пигменты). Все составляющие тщательно перемешиваются и подвергаются нагреву более 250°С.

Способ изготовления полимер-песчаной тротуарной плитки – вибропрессование. Для её производства используются как ручные станки малой производительности, так и современные автоматизированные линии. Использование оборудования, обеспечивающего высокое давление в процессе прессования, позволяет получить изделия строгих геометрических форм с отсутствием пор и с чёткими линиями рисунка. Такая тротуарная плитка по многим характеристикам значительно превышает показатели бетонной.

Получаемая полимер-песчаная тротуарная плитка отличается высокой плотностью, однородностью, прочностью и ярким цветом. По всему массиву отсутствуют как наружные, так и внутренние пустоты и трещины, вода практически не впитывается (водопоглощение всего 0,03%).

Недостатком может выступать цена, которая выше, чем у бетонной ФЭМ, на 10-20 %. Также производитель должен строго придерживаться всех требований при изготовлении: сырьё должно быть только высокого качества (допускается использование вторичных полимеров не более 20 %, нельзя смешивать различные виды полимеров, песок должен быть просеян, промыт и просушен в специальных печах), иначе срок службы такой полимер-песчаной тротуарной плитки будет очень мал.

Технология «Гранилит»

«Гранилит» – уникальная технология, в основу которой положен метод вибролитья.

Бетонная продукция, изготовленная по технологии «Гранилит», обладает повышенной прочностью на растяжение при изгибе, износо- и морозостойкостью (более 500 циклов). Широкое применение такой продукции объясняется тем, что возможно изготавливать фигурные элементы мощения (ФЕМы) различной формы. Хорошие эстетические свойства позволяют ее использовать в качестве декоративных элементов оформления территорий частных резиденций и общественных зданий, на площадках, в беседках, остановках общественного транспорта.

Независимо от размеров отливаемых элементов можно получать цветовую гамму разной сложности, имитируя поверхность любого искусственного или природного материала, включая сложной узор натурального камня.

Суть данной технологии состоит в том, что воздух из бетонной смеси, приготовленной по особой рецептуре с использованием специальных добавок и пигментов, начинает удаляться в специальном бетоносмесителе, и приготовленный состав попадает на вибростол в уже твёрдом, уплотнённом, максимально свободном от воздуха состоянии. Вибростол необходим лишь для равномерного распределения смеси по формам и для ещё большего уплотнения получаемого изделия.

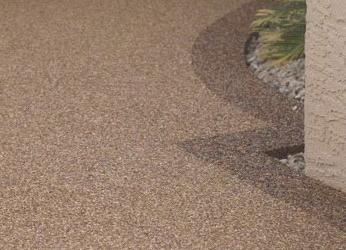

Покрытия на основе резиновой и каучуковой крошки

Травмобезопасные покрытия, изготовленные на основе резиновой (чёрной) или каучуковой (цветной) крошки, предназначены для оборудования детских и спортивных площадок, территорий, прилегающих к бассейнам, площадок для отдыха.

Покрытие имеет толщину от 10 до 20 мм, может быть одно- или двуслойным (для повышения прочности и сцепляемости в верхний слой иногда добавляется кварцевый песок). В неохраняемых местах покрытие выполняется в антивандальном варианте, но при необходимости ремонт может быть выполнен в короткое время с малыми затратами.

Такое покрытие не нуждается в специализированном уходе – дождь смывает загрязнения и, благодаря пористости, вода уходит в землю за короткое время. Для очистки этого покрытия достаточно просто смести мусор и промыть водой из шланга. Покрытие на основе резиновой крошки не накапливает загрязнения, очень долговечно и устойчиво к износу. Может укладываться на сложном рельефе, бывает разных цветов даже в пределах одной площадки. Существуют покрытия, позволяющие в зимнее время поверх устроить каток.

Все работы по укладке ФЭМ должны выполняться со строгим контролем качества.

При производстве работ по устройству покрытия очень высокие требования предъявляются к основанию. Поверхность не должна иметь неровности, превышающие 25% толщины покрытия, не может подвергаться деформациям от осадков или температуры окружающей среды, иначе может произойти разрыв. Для стока воды обязательно выполнить «разуклонку» от центра площадки к краям или в места приёма дождевых вод.

Не должно быль масляных или жирных пятен, влажность не более 4%, для устройства используется бетон минимум М-200, выдержанный не менее 28 дней. При соблюдении всех перечисленных условий травмобезопасные покрытия, изготовленные на основе резиновой или каучуковой крошки будут радовать вас и ваших детей долгие годы.

Процесс механизированной укладки

Различают два вида оборудования: тротуароукладчик и гидравлический захват для укладки дорожного полотна.

Тротуароукладчик

Или машина для укладки полотна, представляет собой гусеничный полуавтомат с гидравлической системой. Основу конструкции составляет большая платформа. На ней задействовано три специалиста. При минимальном количестве рабочих техника способна совершать такие операции:

Чертеж тротуароукладчика

• некоторые варианты простых узоров на основе плит одинакового и разного цвета;
• дорожную разметку;
• декоративные вставки.

Механизированная укладка плитки основана на специальной программе, которая определяет ширину ряда укладываемой поверхности и рисунок. Регулировка происходит за счет боковых направляющих. Подготовительные работы предполагают подготовку территории к монтажу. Технологический процесс разделен на этапы:

Укладка тротуарной плитки

• Рабочие, находящиеся на платформе, формируют рисунок.
• Машина для укладки загружает в приемник строительный материал, упакованный слоями в специальные пакеты.
• С помощью платформы, наклоненной под определенным углом, производится качественная укладка плитки.
• Верхний брус собственным весом равномерно прижимает нижние слои.
• Датчики позволяют регулировать ширину полотна и плотность кладки.
• Благодаря равномерному движению устройства, кирпичи плавно опускаются на нужную поверхность.

Разные производители оснастили такую технику множеством полезных функций. Например, некоторые модели имеют дополнительную функцию – боковой конвейер для подачи строительного материала. В числе известных компаний-разработчиков:

• Tiger Stone.
• Minute Road.
• RoadPrinter.

Каждый подрядчик может выбрать для себя функциональный агрегат.

Гидравлический захват

Представляет собой самоходный автомобиль, предназначенный для монтажа любого вида брусчатки прямоугольной или квадратной формы. Укладчик работает на дизельном двигателе. Он оснащен стеклянной кабиной, которая обеспечивает хорошую видимость окружающего пространства. Технология работы следующая:

Гидравлический захват

• Агрегат захватывает плиты при помощи гидравлического зажима. Под разный брус предназначены определенные виды поддонов.
• Укладка плитки выполняется специальными захватами.
• Стрела переносит материал в нужное место.
• Программа заранее задает ширину рядов.
• Конструкция сохраняет брус в нужном положении: он не сдвигается и не проседает.

Это высокопроизводительная универсальная техника, ее можно дополнительно эксплуатировать в качестве навесного устройства для экскаватора или погрузчика.

Особенности гидравлического механизма

Автоматическая укладка с помощью гидравлического захвата исключает тяжелый физический труд рабочих. Высокая производительность техники достигается благодаря продуманному оснащению:

• Специальная рама захватывает уложенные в ряд плиты и переносит их к месту монтажа.
• Додавливатель последнего ряда формирует идеально ровную стыковку швов.
• Зажимы работают в автономных режимах за счет четырехходового клапана.
• Специальные адаптеры создают разные рисунки, в том числе фигурные: «чешуя», «елочка», «волны», «шахматный порядок».
• Основной и боковой зажимы регулируют технические параметры укладки.
• Зажимные ножи прочно захватывают элементы с неровными краями.
• Пружинный механизм стрелы уменьшает колебания во время перемещения захвата тротуарных плит.
• Регулировка параметров – ручная.
• Габаритные колеса позволяют выполнять монтаж на неровной поверхности.
• Механизм шасси на поворотах сохраняет плитку в нужном положении.
• Точная укладка плитки достигается за счет дополнительной цепи диагонального перемещения.
• Специальный клапан регулировки давления исключает проседание тротуарных плит.

Конструкция грейферного захвата

Основные преимущества и недостатки автоматизированной укладки

Автоматическая укладка – ровная, профессиональная. Такого эффекта могут добиться только опытные квалифицированные специалисты. Тротуароукладчик и гидравлический захват рассчитаны на использование строительного материала толщиной от 6 до 16 см, который может заменить асфальтовое покрытие. Это клинкерная, каменная, полимерпесчаная, бетонная брусчатка или тротуарная цементно-песчаная плитка.

Материалы прочные, долговечные, экологичные, красиво смотрятся на поверхности, не боятся жары и перепадов температуры. В этом они превосходят асфальтовое тротуарное покрытие. Достоинства специальных машин очевидные:

Основным преимуществом автоматизированной укладки является минимизация дефектов

• высокий уровень производительности;
• значительная экономия времени, трудозатрат;
• хорошая маневренность;
• простое управление;
• возможность использования дополнительные опции;
• минимизация дефектов.

У оборудования один недостаток – неспособность выполнять сложные тротуарные рисунки. Специализированная техника создана для компаний, которые занимаются профессиональным монтажом тротуарного покрытия в больших масштабах.

Тротуарная плитка своими руками: секреты создания и замощения придомового сада или участка (100 фото)

Тротуарная плитка помогает преобразить территорию приусадебного участка, пешеходные дорожки и зону отдыха на свежем воздухе. Помимо декоративных качеств, она выполняет защитные функции на поверхности земли. При укладке не используют цементный раствор.

Основным материалом является песчаное покрытие. Оно отлично пропускает воду и воздушные массы. В результате этого земля под тротуарным покрытием «дышит».

Современные варианты плиточного полотна поражают своим разнообразием. В составе отделочного материала присутствуют качественные пигментные красители, которые не выгорают и не вымываются со временем. Укладка покрытия и его транспортировка имеют достаточно высокую стоимость.

Как сделать тротуарную плитку? Предлагаем вашему вниманию подробное руководство, которое позволит создать эксклюзивные модели тротуарного декора.

Краткое содержимое статьи:

• Преимущества самодельной плитки
• Формы для производства тротуарной плитки
• Как сделать плитку в домашних условиях?
• Фото тротуарной плитки своими руками

Преимущества самодельной плитки

Изготовление тротуарной плитки требует особой аккуратности и соблюдения всей очередности действий. Помимо этого ингредиенты в составе раствора должны иметь правильные пропорции. В дальнейшем они будут отвечать за эксплуатационные качества отделочного материала.

В промышленных масштабах используют вибростол для тротуарной плитки. Устройство помогает равномерно распределяет раствор по специальным формам и делает небольшую трамбовку. В дальнейшем это позволяет избежать деформации элементов в процессе укладки.

Самостоятельное производство данного отделочного материала занимает достаточно долгий промежуток времени.Все это связано с отсутствием навыков и опыта, а также специализированного оборудования. Произвольная форма плитки позволяет создать эксклюзивное тротуарное покрытие на вашем участке.

Главное преимущество домашнего производства, заключается в индивидуальном дизайне. Готовые элементы можно укладывать в любой очередности. Пространство между швами можно оформить газонной травой.

Вся это добавляет немного уюта и своеобразной декоративности в ландшафтный дизайн приусадебного участка.Специальные пигменты и загустители, помогают добиться качественного тротуарного покрытия.

Формы для производства тротуарной плитки

Специальные формы для тротуарной плитки значительно облегчают поставленную задачу. Они могут быть выполнены из облегченного пластика или металла. В строительных магазинах представлен широкий выбор моделей. Самыми популярными считаются сквозные конструкции. Они помогают беспрепятственно извлечь готовые изделия.

Пластиковые формы имеют небольшие размеры. Для них рекомендуется делать специальный состав с загустителями. Они обеспечат равномерное высыхание строительного состава. Главным недостатком этой модели считается минимальное количество элементов тротуарной плитки за одно производство.

Формы-матрицы можно изготовить самостоятельно. Для этого понадобится помощь профессионалов. Они помогут сделать силиконовый эскиз, в который в дальнейшем будет заливаться цементно-бетонный состав. Размер изделия может разным.

Создать фактурное основание можно при помощи обычной доски или камня. Для этого материал помещают в силиконовую основу, чтобы снять отпечатки текстуры. На фото тротуарной плитки запечатлены лучшие варианты декоративного покрытия.
