Требования и правила крепления профнастила
Разобраться, какой нужен профнастил для определенной ситуации, можно при изучении материала. Он представляет собой стальное покрытие, которое применяется для различных работ: создание ограждений, облицовка хозпостроек, создания качественной кровли.
Профнастил обладает простой структурой. В основе лежит стальной лист небольшой толщины. Он изготавливается способом холодного проката на специальном оборудовании. Затем на него наносят антикоррозийное покрытие.
Для создания крыши следует выбирать дорогие материалы, имеющие полимерное покрытие. В таких изделиях цинк накладывают на хром, затем грунтуют и наносят полимерную краску. Для кровли может быть выбран профнастил разного типа. Выяснить какой тип материала подходит для этой задачи, можно по маркировке изделия – C, HC, H. В процессе выбора особое внимание уделяют следующим критериям:
- Тип гофры – для крыш лучше подбирать трапецию и волну.
- Высота гофры – хорошим вариантом станет показатель от 20 до 35.
- Толщина листа. Она должна быть не ниже 0,8 мм (для крыш).
Выбирать материал следует и в соответствии с углом наклона кровли. Следует обратить особое внимание на обрешетку конструкции. Разобраться, как правильно укладывать профнастил на крышу, поможет простая инструкция. Однако прежде необходимо подготовить инструменты.
Условия крепления профнастила
Технология монтажа профлиста имеет несколько обязательных требований к крепежу. К примеру, использовать нужно лишь специализированные детали. Они представляют собой саморезы по металлу. Оборудуется такой крепеж защитными прокладками, препятствующими попаданию влаги под кровельное покрытие. В процессе закручивания важно проследить, чтобы прокладка не сдвигалась в сторону, а шуруп был закручен плотно. Не нужно перекручивать его, это скажется на состоянии прокладки в будущем.
Во время высотных работ при креплении кровельного покрытия соблюдаются такие условия:
- Обязательно использовать тросы для страховки рабочих. Их необходимо подготовить даже при проведении работ на крыше первого этажа.
- Если уклон довольно сильный, следует сделать защитные ограждения кровли.
- Перемещаться по профнастилу необходимо в мягкой обуви.
Не следует закреплять листы простыми гвоздями. Не подойдут для этой работы и алюминиевые клепки. Это не позволит создать достаточно надежное и долговечное покрытие. лучше закреплять листы специальными саморезами – в этом случае листы гарантированно прослужит отведенный им срок.
Правильный монтаж
Для правильной укладки профнастила на кровлю следует соблюсти технологию. Нужно придерживаться нескольких правил:
- Укладывать профнастил следует с торца одного из нижних углов. Иногда приходится крепить несколько листов в нижнем ряду, отступая от карниза на 40 см. все крепления необходимо выполнять на каждой второй волне листа.
- Торцевые доски с боков дома зашиваются ветровыми уголками. Лучше выполнять эту работу после фиксации листов.
- Внахлест профнастил крепится определенным образом. В горизонтальном направлении каждый элемент должен заходить на одну волну при использовании резиновой прокладки. На две волны листы укладывают при отсутствии прокладки. В вертикальном направлении лист, расположенный сверху, должен закрывать нижерасположенный на 20 см.
- Резиновый уплотнитель не укладывают при уклоне от 16 градусов.
- После укладки всех профилированных листов следует начинать фиксировать их следующим образом: вертикальные стыки крепят по дну каждой волны. Все продольные соединения фиксируют по гребню. В последнем случае шаг должен составлять полметра.
- Фиксация листов профнастила выполняется только с использованием специальных саморезов. Они носят название метизов. На каждый квадратный метр покрытия необходимо использовать от 5 до 8 крепежных элементов. Лучше выбирать метизы с цветным полимерным покрытием. Обязательно должна присутствовать специальная резиновая прокладка.
Торцевые и коньковые планки крепят после надежной фиксации профнастила. Их не следует уплотнять. Это обусловлено необходимостью проветривания подкровельного пространства. На завершающем этапе фиксируют планки примыкания. В это же время оборудуют выходы для труб и другие элементы.
В процессе укладки профнастила на крышу нужно в точности следовать технологии, соблюдать правила и рекомендации. Это поможет правильно уложить кровельный материал даже неопытным мастерам. Такие особенности работы следует учесть при выборе профнастила для перекрытия крыши.
Почему профнастил?
Профилированный лист изготавливается из тонкого металла, имеющего защиту от коррозии и покрытого различными составами, которые защищают его от воздействия атмосферных явлений. Желоба, которые формируются на нем благодаря технологии холодного проката, придают листу повышенную прочность, а значит, и устойчивость к воздействию механических нагрузок.
Крыши из профнастила — фото
Профлист или профнастил отличается высокой надежностью и простотой монтажа, он идеально подходит для покрытия крыш различных строений – производственного, складского, жилого назначения и т. д. Это прочный материал, который может служить очень долго, если используется правильно и был выбран с учетом различных особенностей региона, где располагается здание, и эксплуатационных условий.
Укладка и крепление профнастила на крышу
На заметку! Профнастил может использоваться и для других целей – обшивки стен здания, создания ограждений, для опалубки во время строительства фундамента. Но в вышеперечисленных случаях обычно используются другие типы материала – не те, что применяются при создании кровли.
Материал отличается и невысокой ценой, что дает возможность его приобрести даже тем, у кого ограничен бюджет на строительство. И даже самый дешевый вариант профнастила явно порадует своим качеством начинающего строителя.
Характеристики различных видов профнастила
Особенности выбора
Конструкция крыши из профилированного листа, если в общих чертах, включает в себя несколько элементов. Это обрешетка, тепло- и гидроизоляционные слои, сам профнастил. И материал, благодаря своему небольшому весу, отлично подходит для укладки на не усиленные конструкции. Он подойдет для строительства крыши, уклоны скатов которой будут не менее 12 градусов.
Схема кровельного пирога для крыши из профнастила
На заметку! Скат может быть выполнен и с меньшим углом, но тогда все стыки между отдельными листами профнастила придется дополнительно герметизировать.
При выборе профнастила нужно обратить внимание на его толщину, а также на высоту гребня. Толщина должна быть не менее 0,8 мм, а высота гофры – от 21 до 25 мм. Остановиться стоит на таких марках как НС20, НС35 или С44. А вот для крыш со скатами всего 5-8 градусов подойдет профлист Н75 или Н60. Лучше всего выбирать модели листов с трапециевидной или волновой формой гофры.
Кровельный профлист — волна
Совет! Чем больше угол ската крыши, тем более «низкой» марки приобретается профнастил.
Кстати, при выборе материала стоит помнить и о том, что чем прочнее он, тем меньше шаг будет у обрешетки. Значит, нужно просчитать все варианты затрат и выбрать оптимальный в конкретных условиях. Ведь и на закупке материалов для обрешетки тоже можно сэкономить. Главное, чтобы экономия была разумной.
Усиленная обрешетка
При подсчете количества материала учитываются размеры листов и необходимость формирования нахлестов. Так, длина одного профлиста может составлять 12 м, ширина – до 1250 мм. При покупке материала для обшивки небольших размеров крыши рекомендуется покупать листы такого размера, чтобы они полностью покрывали собой часть ската по направлению сверху вниз. Тогда количество стыковок покрытия будет минимальным, а значит, и показатели герметичности кровли увеличиваются.
Как правильно класть профнастил на крышу
Правила монтажа
В процессе монтажа профнастила требуется соблюдать и определенные правила, иначе кровля будет ненадежной и не прослужит долго. И эти правила касаются всех составляющих кровельной конструкции. Например, если стропила устанавливаются с шагом до 100 см, то тогда доски для обрешетки могут быть использованы с сечением всего 3х10 см, этого будет достаточно. Но если расстояние между соседними стропилами составляет 1 метр и более, то сечение брусков обрешетки должно быть больше. Для ее создания может применяться необрезная доска. А вот в месте, где будет крепиться ендова, обрешетка должна быть сплошной на расстоянии по 60 см с каждой стороны от оси ендовы.
Монтаж профнастила
Таблица. Требуемый шаг обрешетки.
Значение угла ската, градусы | Тип/шаг обрешетки | Толщина профлиста, мм | Марка материала |
---|---|---|---|
До 15 | Сплошная | 0,5 | С8 |
15; более 15 | Сплошная; до 30 см | 0,5 | С10 |
15; более 15 | Сплошная; до 50 см | 0,5-0,7 | С20 |
До 15; более 15 | 30 см; 65 см | 0,5-0,7 | С21 |
До 15; более 15 | 50 см; 1 м | 0,5-0,7 | НС35 |
Не менее 8 | До 3 м | 0,7-0,9 | Н60 |
Не менее 8 | До 4 м | 0,7-0,9 | Н75 |
Профнастил – материал, который создается из металла, склонного к коррозии, хоть и защищенного определенными покрытиями. Обеспечивать под ним хорошую вентиляцию нужно обязательно – это снизит риск образования большого количества конденсата, негативно воздействующего на профлисты. Чтобы образовалось вентилируемое пространство, укладывается контробрешетка – тогда получится оптимальный вариант зазора между финишным кровельным материалом и слоем гидроизоляции.
Обрешетка для профлиста
Внимание! Дерево – материал, который не любит воду. Она негативно воздействует на него и постепенно разрушает, приводит к процессам гниения. Чтобы снизить риск их возникновения, рекомендуется перед началом монтажа кровли пропитать все изделия из дерева защитными составами.
Монтаж профнастила всегда начинается с установки карнизной планки, закрепленной на обрешетке при помощи саморезов или гвоздей. Дальнейшие работы по укладке подкладочного ковра и других материалов ведутся так, чтобы капли воды в будущем не попадали на них, а сразу с профлистов срывались на карнизную планку и поступали в систему водостока.
Технология монтажа карнизной ветровой планки
Все стыки между отдельными элементами профнастила рекомендуется проклеивать уплотнителями и использовать специальную мастику или герметик. Листы профнастила можно укладывать, начиная с любой стороны крыши – правой или левой. Но отдельные элементы должны быть обязательно уложены внахлест друг на друга. На пологих скатах при использовании прокладок нахлест может составлять одну волну, а без таковых – две волны материала. Если скат кровли крутой, то укладка материала производится с нахлестом в одну волну без использования прокладок.
Советы по монтажу профнастила на крышу
Если кровля достаточно велика и длины листов не хватает, чтобы закрыть ими все расстояние сверху вниз (от конька до карниза), то профлисты укладываются внахлест, ширина которого составляет 20 см. При этом укладка ведется снизу вверх так, чтобы край нижнего листа заходил под край верхнего.

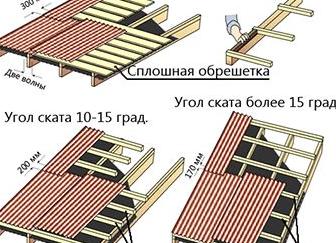

Схема укладки профлиста
Внимание! Работать на крыше рекомендуется с использованием страховочных тросов и желательно – ограждений. Передвигаться по уложенному профнастилу требуется в мягкой обуви, наступая только на углубления. Если покрытие материала было поцарапано или повреждено как-то иначе, эти места обрабатываются защитными составами дополнительно.
Монтаж профнастила
Для монтажа могут потребоваться следующие инструменты:
- шуруповерт;
- уровень строительный;
- ножницы для резки металла;
- дрель;
- рулетка;
- пистолет с герметиком.
Вопреки мнению неопытных мастеров, для укладки профлиста не может использоваться сварка. Под действием высоких температур материал будет разрушаться. При необходимости обрезки листов используются ножницы для металлических изделий, а все срезы после процедуры обрабатываются антикоррозионными составами.
Резка профилированного листа ножницами по металлу
Монтаж профлиста и других элементов кровли
Создание крыши из этого материала предполагает выполнение следующих этапов:
- установку системы стропил;
- гидроизоляцию;
- создание обрешетки;
- укладку утеплителя;
- создание контробрешетки;
- укладку профнастила и его крепление;
- крепление дополнительных планок.
На заметку! Слой утеплителя необходимо укладывать только в том случае, если под кровлей планируется создание теплого помещения. В противном случае этот этап можно упустить.
Схема утепления крыши
В качестве утеплителя могут быть использованы стекловата, пенопласт, минеральная вата. Они должны быть уложены очень плотно, в натяг, чтобы под кровлей не образовались мостики холода, пропускающие холодный воздух в помещение. Материал используется такой же толщины, как и ширина стропил.
Закрепление гидроизоляционного материала производится при помощи строительных скоб из степплера или гвоздей, он крепится прямо к стропилам, закрывая собой утеплитель. В качестве гидроизоляционного материала хорошо показал себя рубероид. Сверху на него и монтируется обрешетка.
Перед тем как будут укладываться листы профнастила, монтируется карнизная планка. Она защитит концы стропил от влаги. Монтаж карнизных элементов производится с нахлестом 10 см, а крепление саморезами – с шагом 30 см. А вот после укладки прфилированного материала производится крепление коньковых планок и торцевых. Первая закроет оставшийся для вентиляции зазор на стыке двух скатов. Торцевая планка называется также ветровой и устанавливается на торцы крыши. Она необходима для снижения ветровой нагрузки, которую испытывает профнастил.
Установка конька на кровле из профнастила
Совет! Для работы с профнастилом лучше пригласить помощника. Он не только облегчит поднятие материала на крышу, но и поможет при монтаже материала.
В качестве уплотнителей, которые укладываются между отдельными листами для лучшего их соединения, выступают изделия из вспененного полиуретана. Также цель использования уплотнителей заключается в снижении уровня шума, который будет исходить от кровли во время дождя, увеличения показателей теплоизоляции. Уплотнитель такого типа крепится под листы на обрешетку. Рекомендуется использовать материал, имеющий специальную перфорацию.
Видео — Монтаж кровельного профнастила
Крепление профнастила
Шаг 1. Производится укладка первого листа на крышу: на ранее оформленный карниз наклеивается двухсторонний скотч. На него приклеивается полоса уплотнителя. Если используется уплотнитель для листов с самоклеящейся основой, то скотч не используется. Профлист укладывается на обрешетку так, чтобы его край с небольшим отступом лег на полоску уплотнителя.
На карнизную планку наклеивается двухсторонний скотч
Такой кровельный уплотнитель можно клеить без скотча
Укладка профнастила
Шаг 2. Производится фиксация профлиста при помощи кровельных саморезов. По краям саморезы вкручиваются чаще, чем на остальном элементе материала. Шаг саморезов по вертикали составляет 50-60 см.
Крепление профнастила кровельными саморезами
По краям кровли саморезы устанавливаются чаще
Примерный расход кровельных саморезов
Шаг 3. Следующий лист профнастила укладывается с нахлестом на ранее уложенный первый. При этом точно так же используется уплотнитель. Край листа с водоотводящей канавкой должен оказаться внизу, под вторым листом. Лист точно также прикручивается саморезами.
При укладке следующего листа тоже используется уплотнитель
Листы укладываются с нахлестом
Шаг 4. Далее производится оформление кровли в месте, где есть труба. Профлист укладывается в обход этой части крыши. Не укладывается только самый верхний элемент. На профлист, уложенный ниже уровня трубы, клеится уплотнитель.
Примыкание кровли к дымоходной трубе
Шаг 5. На уплотнитель наносится слой герметика.
Шаг 6. Планка примыкания обрезается и сгибается в соответствии с формой трубы. Затем она укладывается вплотную к ней так, чтобы часть ее лежала на уплотнителе, и прикрепляется к трубе дюбелями.
Укладка планки примыкания
Планка крепится к дымоходу
Шаг 7. К листу кровельного материала планка крепится при помощи кровельных саморезов.
Примыкание крепится кровельными саморезами
Шаг 8. Точно так же производится крепление и боковых планок. Они кладутся поверх ранее установленной планки.
Крепление боковых планок
Шаг 9. После установки нижней и боковых планок примыкания производится оформление участка кровли выше трубы. Сначала приклеиваются уплотнители по периметру установки верхней детали и на верхние части боковых планок.
Приклеиваются уплотнители по периметру установки верхней детали и на верхние части боковых планок
Шаг 10. По форме боковых примыканий на верхней планке примыкания делаются загибы. Планка устанавливается на свое место. Ее ширина не должна быть менее 40 см.
Установка верхней планки примыкания
Шаг 11. Далее укладывается лист профнастила на расстоянии примерно 10-15 см от трубы. Он закрепляется кровельными саморезам и дюбелями к трубе.
Крепление листа профнастила
Шаг 12. Поверх такого примыкания монтируется декоративное, которое также крепится дюбелями.
Монтаж декоративного примыкания
Шаг 13. По периметру примыкания наносится полиуретановый герметик так, чтобы он закрывал щели между планкой и трубой.
Нанесение полиуретанового герметика
Шаг 14. С использованием уплотнителя устанавливается верхний лист профнастила. Он закрепляется кровельными саморезами.
Верхний лист профнастила не доводится до трубы 10-15 см
Крепление профнастила кровельными саморезами
Шаг 15. Далее производится монтаж ендовной планки. Она обрезается по краю карниза и по краю конька пристройки. Закрепление на обрешетке производится при помощи потайных саморезов или имеющих прессшайбу.
Ендова отрезается по краю карнизной планки
Крепление ендовной планки
Шаг 16. С другой стороны пристройки ендова устанавливается аналогично, но в верхней части укладывается внахлест на ранее установленную.
Нахлест ендовных элементов
Шаг 17. Вдоль края ендовы наклеивается уплотнительная лента шириной не менее 200 мм и толщиной не менее 10 мм.
Поклейка уплотнительной ленты
Шаг 18. На поверхность ленты наносится полиуретановый герметик.
На ленту наносится герметик
Шаг 19. С нахлестом 4 см на ендову укладывается профлист. Он должен закрывать собой уплотнительную ленту. Материал закрепляется кровельными саморезами.
Укладка профлиста с нахлестом на ендову
Шаг 20. Производится монтаж торцевых планок. Планка подрезается по форме крыши, один из ее краев загибается, как показано на рисунке. Изнутри на край клеится уплотнительная лента.
Загибается край торцевой планки
Поклейка уплотнительной ленты
Шаг 21. Планка устанавливается на свое место и крепится кровельными саморезами сверху и с лицевой стороны.
Крепление торцевой планки
Шаг 22. Производится монтаж коньковой планки. С небольшим отступом от края крепится двухсторонний скотч на профлисты. На него устанавливается уплотнитель и промазывается герметиком.
Клеится двухсторонний скотч
Установка кровельного уплотнителя
Шаг 23. Сверху устанавливается коньковый элемент, согнутый соответствующим образом под форму кровли.
Обрезка конькового элемента
Как загибать края конькового элемента
Установка конькового элемента
Шаг 24. Производится фиксация конькового элемента кровельными саморезами.
Коньковой элемент крепится саморезами
Видео — Крыша из профнастила своими руками
Видео – Монтаж профлиста на крышу
Правильная укладка профлиста на кровлю – залог того, что крыша будет надежной и прослужит долгие годы, не протекая. В среднем, сроки службы такого типа покрытия составляют не менее 20 лет. Но это при условии, что все правила монтажа были соблюдены.
Особенности материала
Профнастил, также именуемый металлопрофилем или профлистом, представляет собой достаточно тонкий лист стали, имеющий гофру ровной геометрической формы и покрытый полимерными защитными средствами. Изготавливается холодным методом на специальных профилегибочных станках. Материал предназначен для использования при строительстве различных сооружений. В зависимости от типа, он может применяться для отделки стен, создания опалубки при работе с фундаментом, строительства заборов, а также для оформления кровель.
Структура профнастила с полимерным покрытием
Размеры кровельного профнастила
Профлист отличается от других кровельных материалов рядом достоинств. Он прочный, надежный, долговечный, не горит, обладает богатой цветовой гаммой и может быть подобран под любую стилистику дома. Этим материалом можно крыть крыши любой формы – односкатные, имеющие два и более скатов, а также обладающие необычной формой. Монтаж его довольно прост, а в уходе материал удобен и практичен.
Профнастил может иметь различные размеры. Длина одного листа варьируется от 2 м до 12 м, а толщина — в пределах 0,35-1,2 мм. Но, договорившись с производителем, можно заказать листы по индивидуальным требованиям.
Профнастил
Требования к проведению работ
Для обустройства крыш рекомендуется покупать профнастил, имеющий сложное полимерное покрытие. Оно представляет собой несколько слоев, где самый нижний представлен оцинковкой и хромом, затем идет грунтовочный слой, а уже после этого наносится лакокрасочный полимерный состав. За счет такого покрытия материал не ржавеет, но важно помнить, что при резке профлиста этот слой повреждается, потому придется обязательно обрабатывать места срезов защитными составами, иначе крыша быстро проржавеет. Также по этой причине передвигаться по профлисту нужно только в мягкой обуви и очень осторожно, чтобы не испортить покрытие.
Крыша из профнастила
Для кровли может быть использован профнастил разных марок, но обычно приобретается универсальный или стеновой с маркировкой С, Н или НС. При этом, покупая материал, важно обратить внимание на форму гофры (для обустройства крыши лучше всего подходят волна либо трапеция), ее высоту (21-35 мм) и толщину самого стального листа.
На заметку! Для кровли рекомендуется приобретать профлисты толщиной от 7 мм.
На выборе типа покрытия сильно сказывается и угол наклона будущей крыши, а также тип и характеристики изготавливаемой обрешетки. Да и длина профилированного листа должна быть в идеале такой, чтобы разом закрыть скат от конька до карниза – герметичность кровли будет выше.
Укладка профнастила на крышу
В качестве основания под профнастил может изготавливаться деревянная обрешетка, при этом дерево должно быть обязательно обработано антисептиком. Также можно использовать и металлическую обрешетку из стальных прогонов, но в этом случае высота гофрированной части металлопрофиля не должны быть менее 4 см.
Обязательно следует озаботиться укладкой слоев гидро- и шумоизоляции. Последняя нужна в любом случае, особенно если профнастилом покрывается жилой дом, так как во время дождя металлическое покрытие довольно сильно шумит. Гидроизоляция требуется для того, чтобы даже при скромных огрехах монтажа или сильном дожде вода не попала под материал. Пароизоляционный слой обеспечит снижение влияния конденсата, образующегося в домах и скапливающегося под крышей, на профнастил. Также нужно подумать и об организации вентиляции подкровельного пространства, иначе попадающая влага не сможет удаляться из-под крыши.
Схема утепления кровли
Что потребуется?
Для монтажа профнастила на крышу потребуется взять напрокат или приобрести ряд инструментов, без части которых выполнить работу, скорее всего, просто не получится. Итак, потребуется шуруповерт, ножницы по металлу, ножовка или лобзик, молоток, строительный уровень, измерительные принадлежности.
Инструменты для монтажа профнастила
Из материалов необходимо купить сам профнастил, а также доборные элементы и крепежный материал. Не забываем про гидроизоляционные, утепляющие слои, материал для строительства обрешетки и т. д. Приобретается и герметик, который позволит сделать стыки непроницаемыми для воды.
Крепление профнастила осуществляется при помощи специальных саморезов с резиновыми уплотнителями. Их размеры выбираются в зависимости от высоты гофрированной части листа, а количество – исходя из зашиваемой площади кровли. Длину самореза Д высчитывают по следующей формуле: Д = Р1 + В + Р2, где Р1 – входящая в обрешетку резьба (около 2,5-3 см), В – высота гофрированной части, Р2 – толщина шайбы и уплотнителя (примерно 4 мм). Количество саморезов на 1 м2 составляет около 5-7 шт.
Саморезы для профнастила
Как затянуть саморез для профнастила
Таблица. Доборы для кровли из профнастила.
Наименование добора | Для чего и как используется |
---|---|
Планка карнизная |
Необходима для установки вдоль карниза кровли, выполняет защитную функцию. Отдельные элементы всегда монтируются с нахлестом друг на друга около 10 см. Крепеж производится на крайнюю доску обрешетки. |
Планка торцевая |
Ее функция – оформление и защита краев профлиста. Крепится саморезами перед установкой листов профнастила вдоль торцевой части крыши. |
Планка коньковая |
Закрывает место соединения двух листов в области конька. Отдельные планки укладываются внахлест друг на друга. Планка защищает кровлю от попадания под нее влаги и мусора через коньковый зазор. |
Ендова |
Соединяет внутренний угол между двумя скатами крыши, имеющими разные уклоны. |
Нащельник |
Планка защищает места соединений от попадания между ними мусора и воды. Например, к этой категории относятся планки примыкания, которыми может оформляться дымоход. |
Снегозадержатели |
Выполняют роль удержателей снега на крыше, не дают ему скатываться с нее самовольно. Установка производится на расстоянии 30-40 см от края кровли. Если скат имеет длину более 8 м, то необходим монтаж еще одного ряда снегозадержателей. |
Снегозадержание на крыше из профнастила
Укладка профнастила: инструкция
Шаг 1. Укладка профнастила предполагает проведение ряда подготовительных работ, которые позволят создать правильный пирог крыши и качественное основание для материала. Гидроизоляционный материал монтируется на установленные ранее стропила, начиная с низа ската крыши вдоль ее карниза. Укладка производится с небольшим провисанием, которое позволит избежать разрыва покрытия в случае резких перепадов температур. Отдельные полосы материала всегда укладываются внахлест друг на друга, при этом края ниже уложенных полос должны скрываться под краями уложенных выше. Нахлест составляет минимум 10 см. Места стыков проклеиваются липкой лентой. Поверх гидроизоляционной пленки монтируются доски обрешетки с выбранным шагом.
Схема укладки гидроизоляционного материала
Схема монтажа обрешетки
Монтаж обрешетки
Фото процесса монтажа
Таблица. Шаг обрешетки в зависимости от типа материала и угла наклона ската.
Марка профнастила | Рекомендации по монтажу |
---|---|
С10 толщиной 0,5 мм | Укладка производится с нахлестом в 2 волны, если угол наклона составляет менее 15 градусов, или в 1 волну при скате более 15 градусов. В первом случае обрешетка сплошная, во втором – с шагом 30 см |
С21 толщиной 0,5-0,7 мм | Нахлест в 1 гофру, при угле ската менее 15 градусов шаг обрешетки составляет 30 см и менее, если угол более 15, то шаг может достигать и 65 см. |
С44 толщиной 0,7-0,9 мм | Нахлест листов выполняется в одну гофру, а шаг обрешетки составит при угле наклона до 15 градусов 50 см, а более 15 – 100 см. |
Н60 толщиной 0,7-0,9 мм | Данный тип материала используется для промышленных строений, при угле ската более 8 градусов шаг обрешетки составит 3 м. |
Н75 толщиной 0,7-0,9 мм | Также рекомендуется к применению на промышленных строениях с шагом обрешетки до 4 м при угле наклона более 8 градусов. |
Шаг 2. Первый лист профнастила поднимается на крышу при помощи веревки и других людей, а мастер, находящийся на кровле, принимает его.
Первый лист поднимается на крышу
Шаг 3. На конек поперек него укладывается рейка, которая будет называться контрольной. При укладке листов материала от их края и до нее должно оставаться 6 см свободного пространства.
Контрольная рейка
Шаг 4. Первый лист профнастила выравнивается в соответствии с торцевой и карнизной частями крыши. Если там установлены соответствующие планки, то ориентироваться нужно на их края. Вынос листа должен составлять примерно 30 см.
Выравнивание первого листа
Шаг 5. Если длины листа хватает, чтобы закрыть скат кровли от конька до карниза, то он просто фиксируется на выбранном месте при помощи кровельных саморезов, оснащенных уплотнителями. Если же размеры листа малы, то укладка будет производиться поэтапно: первый лист фиксируется на саморезе, укладываются второй и третий, тоже фиксируются. Но, пока листы не будут точно выровнены, фиксация должна быть легкой. Только после окончательного выравнивания материал надежно крепится к обрешетке саморезами.
Лист прикручивается к обрешетке
Шаг 6. В данном случае листа хватает, чтобы закрыть скат кровли полностью по ширине. Поэтому фиксация саморезами производится сразу – они вкручиваются по периметру материала в каждую гофру, вдоль торца – с шагом 50 см. В середине листа производится фиксация в каждую вторую гофру. При этом саморезы вкручиваются в лежащую на обрешетке часть листа, а не в выступающую.
Профнастил фиксируется саморезами
Шаг 7. На крышу поднимается второй лист профнастила и укладывается так же, как первый, но с нахлестом на предыдущий в 1 волну. Фиксация производится точно так же.
Поднимается второй лист профнастила
Лист выравнивается
Саморезы вкручиваются в шахматном порядке
На заметку! Лучше всего саморезы вкручивать в шахматном порядке.
Шаг 8. Аналогичным образом зашивается один скат крыши полностью.
Один скат крыши зашит профнастилом
Шаг 9. Точно так же профнастил укладывается и со второй стороны кровли.
Второй скат крыши зашит профнастилом
Шаг 10. Производится монтаж коньковой планки. Она устанавливается на предназначенное ей место – на стык двух листов в области конька – и фиксируется саморезами с шагом 20-30 см. Второй коньковый элемент укладывается с нахлестом на первый (нахлест должен быть равен 10 см). Крепление производится на верхний гребень кровли.
Установка первого конькового элемента
Конек кровли оформлен
Совет! Между коньковым элементом и кровельными листами специалисты советуют прокладывать специальные уплотнители, чтобы кровля была максимально герметичной. Но про вентиляционный зазор забывать не стоит.
Обход печной трубы
Шаг 1. Вокруг выходящей из кровли печной трубы монтируется металлический лист – своеобразная планка примыкания.
Монтаж металлического листа вокруг дымохода
Шаг 2. Зазор между листом и стенкой трубы заполняется герметиком.
Герметизация зазоров
Шаг 3. Лист профнастила вырезается по форме периметра печной трубы. Места срезов обязательно обрабатываются защитными средствами.
Обрезанный лист профнастила
Шаг 4. Обрезанный лист прикладывается на место.
Лист прикладывается к месту установки
Шаг 5. Лист фиксируется кровельными саморезами по такому же принципу, как и обычные листы.
Лист прикручивается саморезами
Процесс прикручивания профлиста
Шаг 6. Из профлиста создается короб, подходящий по форме к печной трубе.
Короб из профнастила для печной трубы
Шаг 7. Короб надевается на трубу сверху.
Установка короба на трубу
Шаг 8. Производится фиксация короба на трубе при помощи кровельных саморезов.
Короб прикручивается саморезами
Шаг 9. Стык между коробом и уложенными профлистами закрывается металлической накладкой, зафиксированной при помощи кровельных саморезов.
Стык закрывается металлической накладкой
Шаг 10. Из обрезка профнастила и арматуры изготавливается маленькая крыша для дымохода.
Небольшая крыша для дымохода
Конструкция установлена
Шаг 11. Далее крыша зашивается снова профлистами, как описано выше.
Продолжается монтаж профнастила
Монтаж снегозадержателей
Снегозадержатели необходимы для того, чтобы предотвратить лавинный сход снега с крыши в зимний период. Они монтируются параллельно карнизу кровли на расстоянии от ее края 40-50 см. Крепление производится за счет кровельных саморезов. Снегозадержатели могут монтироваться одним рядом, а могут двумя, в шахматном порядке.
Монтаж снегозадержателей
Процесс монтажа снегозадержателей
В данном случае элементы установлены одним рядом
Видео – Монтаж кровли из профнастила
Как можно убедиться, монтаж профнастила действительно прост и заключается в четком выполнении основных требований к работе с материалом. Сделать кровлю самостоятельно теперь под силу каждому мастеру.
Шаг первый: создание гидроизоляции и вентиляции
Начинают устройство кровельного покрытия с монтажа гидроизоляционной пленки. Не смотря на то, что укладка профлиста на крышу достаточно надежно защищает ее от дождя и снега, без гидроизоляции все равно не обойтись.
Во-первых, при сильных порывах ветра влага все равно может попадать под кровельное покрытие в районе карниза или конька.
Во-вторых, при резких перепадах температуры на внутренней поверхности кровельного профлиста может образовываться конденсат.
Именно в этих случаях и приходит на помощь подкровельная гидроизоляция. Гидроизоляционная пленка укладывается поверх стропил свободно, без натяжения и прижимается к ним брусками контробрешетки.
Укладка гидроизоляции и контробрешетка для крыши из профнастила
Но крепление гидроизоляционной пленки не самая главная задача, которую выполняет контробрешетка. Технология укладки профнастила на крышу предусматривает необходимость устройства под поверхностью покрытия вентиляционного зазора. Именно эту задачу и решает контробрешетка, создавая возможность свободной циркуляции воздуха под профнастилом кровли.
Поверх контробрешетки, перпендикулярно стропилам, монтируется обрешетка для крепления профнастила. Чаще всего шаг стропил составляет 900-1200 мм. В этом случае для обрешетки используют доску, толщиной 30 мм и шириной 100 мм. При этом шаг обрешетки зависит от марки профлиста и угла наклона крыши. Для кровельного профнастила он может быть от 500 до 1200 мм, а стеновой профлист с небольшой несущей способностью рекомендуется укладывать на сплошную обрешетку.
После окончания монтажа обрешетки, устанавливают те доборные элементы, которые монтируются до того, как класть профнастил.
Шаг второй: монтаж ендов и карнизных планок
Если крыша имеет организованный водосток, до монтажа профнастила устанавливается специальная карнизная планка. Она защищает торцевую доску и торцы стропил или кобылок от стекающей с поверхности гидроизоляции влаги и отводит ее в водосточный желоб.
Укладка профлиста на кровлю выполняется таким образом, чтобы край профнастила кровельного покрытия выступал за карнизную планку на 40-50 мм. После крепления карнизной планки можно выполнять установку водостоков и монтаж карнизного короба.
Технология укладки профлиста на крышу — установка карнизной планки
До того, как укладывать профнастил, на кровле монтируются также планки ендовы. Ендовой называется нижний стык двух плоскостей крыши. Поскольку в это место стекает вода с двух скатов крыши, гидроизоляцию кровли в районе ендовы выполняют особенно тщательно. Планка ендовы устанавливается на сплошную обрешетку, при этом ширина каждой стороны должна быть не меньше 300-400 мм. Гидроизоляция заводится в ендову. После того, как установлены ендовы и карнизные планки, может выполняься укладка профнастила на крышу.
Шаг третий: инструкция для выполнения монтажа кровли своими руками
Из профнастила можно выполнять покрытие кровель с любыми уклонами. Но для того, чтобы не пришлось приобретать дорогой несущий профнастил с очень большой высотой трапеции профиля, специалисты рекомендуют покрытие из профлиста использовать для крыш с уклоном больше 10-12°. Для таких кровель чаще всего использую профнастил НС35, НС20 или С40.
Определить, какой стороной класть профнастил, можно следующим образом. У профлиста с цветным полимерным покрытием нижняя сторона окрашена серой эмалью. Если профнастил не имеет окраски, то вниз укладывают более широкую сторону профиля.
Выбрав профлист, производят расчет необходимого количества материалов. По готовой обрешетке легко определить площадь скатов и подсчитать количество листов профнастила, необходимых для монтажа кровельного покрытия. В площади покрытия нужно не забыть учесть карнизные и фронтонные свесы и выступы за края карниза.
Схема укладки профнастила на крышу в один ряд
Если размер от края карнизного свеса до конька крыши больше длины профлиста, укладку листов профнастила придется выполнять в несколько рядов. В этом случае к площади покрытия при расчете количества листов профлиста нужно добавить величину нахлеста между рядами покрытия. Технология укладки профнастила на крышу предусматривает, что величина нахлеста между соседними рядами профнастила должна быть от 100 до 200 мм в зависимости от уклона крыши.
Теперь рассмотрим, как правильно укладывать профнастил в два и более рядов. Существует два способа такой укладки.
По первому способу сначала монтируют и временно крепят первый лист нижнего ряда. Затем укладывают первый лист второго ряда и так далее.
По второму способу сначала монтируют, скрепив между собой, два листа нижнего ряда, а только затем первый лист верхнего ряда.
Как укладывать профнастил на крышу в два ряда
Все это касается скатов прямоугольной формы. Порядок укладки профнастила на крышу со скатами форме трапеции и треугольника несколько иной. Для треугольного ската монтаж профлиста начинают с середины. Для скатов в виде трапеции, характерных для вальмовых крыш, укладка профлиста выполняется в обе стороны от вершины трапеции.
Для кровель более сложной формы, перед тем, как класть профлист на крышу, лучше сначала на листе бумаги выполнить эскиз полистовой раскладки профнастила.
Как укладывать профлист на крышу сложной формы
При этом нужно помнить, что продольный нахлест между соседними листами всегда выполняется в одну сторону.
Выровняв листы профнастила по краям карниза и фронтонного свеса, приступают к окончательному креплению профлиста.
Подготовка и монтаж обрешетки
Перед тем, как устанавливать обрешетку под покрывной профнастил, необходимо определиться с размером шага обрешетки, вымерить длину, ширину наклонной части кровли.
Расчет шага обрешетки
Для выполнения обрешетки используют доски (до 5 см толщиной) при сплошной обрешетке или бруски (имеющим сечение не меньше 5 см на 5 см) при разряженной обрешетке. Тип обрешетки определяется в зависимости от угла наклона (ската) кровли.
Зависимость шага обрешетки от угла кровли
Кроме того, материал должен быть хорошо просушен. Лучше выбирать дерево бука, сосны или ольхи.
Установка обрешетки
Обрешетку устанавливают на стропила. Для выполнения ровной горизонтальной укладки используют веревку, которую натягивают параллельно уже уложенной доске. Вместе с веревкой используют заранее подготовленный шаблон.
Высота профиля профнастила влияет на ширину шага обрешетки: чем меньше волна и высота профиля, тем меньше шаг обрешетки.
Начинают укладку от карниза. Вначале крепят основную более толстую доску обрешетки. Затем бруски укладываются с нижней части крыши вверх с соблюдением шага, либо доски укладываются сплошным слоем.
Крепить доски предпочтительно саморезами, гвоздями или специальными скобами — пара гвоздей на доску, бруски — к каждой стропильной доске — на один гвоздь. Рекомендуется использовать крепеж в два раза длиннее толщины доски (бруса) обрешетки. Стыки брусков по длине нужно крепить скобами или специальными гвоздями. Когда основание крыши бетонное, обрешетка закрепляется дюбелями.
Монтаж обрешетки
К торцам ската крепятся защитные доски, равные высоте профиля кровельного профнастила.
ОСТОРОЖНО! Не рекомендуется стыковать бруски соседних ярусов на стропильной доске.
Когда обрешетка выполнена, следует приступать к укладке профнастила.
Порядок закрепления листов на кровле
Листы профнастила важно крепить специальными саморезами. Если уклон крыши составляет меньше 12°, то все стыки листов (имея наложение не менее 25 см) закрепляются герметиком.
Инструкция по укладке профнастила на крышу:
- крепление листов саморезами производятся строго по нижней волне через одну. В самом нижнем и верхнем ряду саморезами крепится каждая волна;
- при вкручивании саморезов следует использовать невысокую скорость вкручивания, так как при надавливании возможно образование прогиба материала;
- при наложении нахлеста в одну волну следует использовать специальную резиновую прокладку (при уклоне кровли до 16°), тогда как при наложении листа в две волны прокладки не требуется;
- крепить листы к обрешетке рекомендуется специальными саморезами, имеющими цветное полимерное покрытие и резиновые кольцевые прокладки, а между самими листами — специальными заклепками;
- торцевые планки и конек укладываются после наложения основного покрытия всей кровли.
Крепление саморезами
Последним этапом покрытия кровли профнастилом является установка выходов для труб, воздуховодов и планок примыкания.
Правильная технология укладки покрытия — залог качественной укладки.
Монтаж кровли из профнастила своими руками
Покрытие крыши профнастилом может произвести даже новичок в строительном деле при соблюдении требований монтажа.
В первую очередь, важно следовать инструкции к материалу, купленному для обустройства кровли.
Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия.
Обязательные этапы подготовки кровли к укладке кровельного профлиста:
- правильная и обязательная укладка гидроизоляционного слоя;
- обустройство вентиляции путем наложения реек на гидроизоляционный слой;
- настил из досок с двух сторон желоба на расстоянии около 60 см под планкой ендовы на обрешетке с нахлестом у досок ендовы в 20 см;
- установка карнизной планки, при этом гидроизоляционный слой должен быть выше.
Технологическая карта
В зависимости от конструкции крыши листы профнастила укладывают:
- при прямоугольной наклонной крыше. Монтаж профнастила на крышу осуществляют от нижних углов кровли. Укладывают несколько (2-3 шт.) листов в первом ряду, закрепив их одним саморезом. Потом монтируют второй ряд — 1-2 листа профнастила. Ряды равняют по карнизу и закрепляют основательно;
- при треугольной форме крыши или трапециевидной кровле листы профнастила крепятся в две стороны от направляющей от края конька перпендикулярно карнизной планке.
Установка доборных элементов
Крепление элементов профнастила следует производить следующем порядке:
- первый лист укладывается в нижнем углу крыши с учетом свеса (при глубине волны до 10 мм длина свеса должна быть не более 100 мм, в остальных случаях длина свеса не должна быть менее 200 мм);
- параллельно карнизу внахлест не более двух волн укладываются следующие листы;
- второй ряд кровельных листов укладывается путем наложения поперечного нахлеста (около 20 см) на нижний ряд. На квадратный метр профнастила требуется от 6 до 8 саморезов.
Далее производится монтаж торцевых и коньковых планок. Монтаж ветровой планки производится со стороны навесной части к коньку. Недостающую длину наращивают путем соединения планок внахлест, а лишнюю — обрезают. Таким образом, одна из волн листа накрывается планкой. Планка прикрепляется саморезами и к доске торца и к листам профнастила. При малой высоте волны листов между кровельным материалом и элементами конька укладывается уплотнитель.
Установка ветровой планки
ОБРАТИТЕ ВНИМАНИЕ! При монтаже коньковых элементов нахлест должен быть не меньше 10 см. Шаг планок должен соответствовать длине от 30 см.
Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста. При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный.
При соблюдении последовательности шагов по установке кровельного профнастила, можно самостоятельно качественно перекрыть крышу профнастилом своими руками.
