Домашний усилитель звука своими руками
Доброго времени суток всем тем, кто любит самоделки, тем более такие самоделки, которые на первый взгляд могут оказаться не легкими. В этой статье я расскажу как без каких-либо затруднений и финансовых затрат сделать свой самодельный усилитель звука.
Многие начинающие в радио деле знают, что усилитель звука, будь он что в музыкальном центре или магнитоле состоит из главного элемента, такого как микросхема.
Интегральные микросхемы усилителей широко распространены в бытовой технике, например в телевизорах и компьютерных колонок. Но дело в том, что усилитель в таких случаях слабый, а стоить он будет дороже, так как уже собран.
Для того, чтобы собрать усилитель звука, питается он кстати от 12 в блока питания, нужно:
• Микросхема усилителя, приобрел её в радиомагазине за 56 рублей
• Конденсаторы, один на 2200 мкф, другой на 100 мкф
• Стеклотекстолит, для нашей микросхемы хватит маленького кусочка
• Короб для корпуса.
• Штекер под подключение тюльпана
• Штекер для входа звука, от сломанных наушников или от компьютерных колонок, не важно откуда
• Включатель
• Пять проводов
• Радиатор охлаждения
• Четыре шурупа
• Термоклей
• Канцелярский нож
• Паяльник, для удобства ватт на 20-40
• Канифоль
• Термопаста
• Лак, растворитель, перекись водорода, лимонная кислота, соль.
Все компоненты готовы и стоят они в сумме не больше 150 рублей, тем что микросхему можно вытащить из телевизора, который еще более менее распространен на рынке, в телевизоре старого образца такого усилителя не будет.
Вооружимся для начала стеклотекстолитом, перекисью водорода, лимонной кислотой и солью. Весь этот раствор необходимо замешать в чаше с высотой стенок 10 — 20 мм, мешаем в пропорции 50 мл перекиси на 15 грамм лимонной кислоты, туда же добавляем щепотку соли, хватит 5 грамм.
Следующим шагом будет вырисовка лаком для ногтей будущих дорожек платы. Делаем это аккуратно, излишки вытираем растворителем. Для нашей микросхемы необходимо такое расположение дорожек.
Ждем минут 5 и опускаем плату в раствор, в среднем плата должна протравиться за 30-40 минут. После того, как время прошло необходимо удалить лак.
Когда лак вытерли (можно любым растворителем) нужно проверить на свету, нет ли смещения и ошибок, таких как налипание одной ножки на другую, при ошибке это можно исправить канцелярским ножом.
Теперь плату надо покрыть слоем олова, сначала промазываем дорожки канифолью, затем паяльником лудим все дорожки. Затем приставляем микросхему и припаиваем её строго к ножкам. Перегревать микросхему нельзя, может оказаться не рабочей.
Далее можно припаивать провода, сначала припаяем выход звука, возьмем два провода и спаяем с нашим штекером под подключение тюльпана. Выход звука у нас один.
После выхода звука припаиваем перемычку между 4 ножкой и 7, это минус.
Затем к третьей дорожке паяем конденсатор на 100 мкф.
Плюс его паяем к дорожке а минус уже к другой стороне дорожки, как на фото.
Для питания нужен фильтр, им будет конденсатор на 2200 мкф. Припаиваем его к плюсу и минусу питания.
К дорожкам питания паяем два провода.
Следующий шаг, пайка штекера входа звука.
На этом усилитель полностью готов, перед установкой в корпус лучше его проверить, заранее закрепив на радиаторе. После проверки можно устанавливать все в корпус. Для начала прорежем отверстия для установки радиатора с помощью канцелярского ножа.
На фото видно, что все подошло хорошо. Затем нужно закрепить радиатор четырьмя шурупами.
Когда радиатор крепко сидит можно проделывать отверстия под подключение к динамику через тюльпан и включатель для питания. Все клеим на термоклей. Потом можно устанавливать усилитель на радиатор через термопасту.
В разрыв плюса питания паяем включатель.
На этом усилитель готов, осталось приклеить боковую сторону и вывести провода наружу для питания.
На этом усилитель полностью готов к работе. Его мощность 10 ватт на 8 Ом-ную нагрузку при 12 вольтах питания и 2 амперах, что достаточно для дома.
Всем удачных самоделок.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. .
Как сделать простейший усилитель звука
Многие интересуются способом изготовления портативных колонок или динамиков для смартфонов и планшетов. Однако перед тем, как приступить к изготовлению самих динамиков, нужно позаботиться об усилителе. В этом материале мы сделаем обзор видеоролика, который посвящен сборке простейшего усилителя.
А начнем с просмотра авторского видеоматериала
Итак, что же нам понадобится, чтобы собрать усилитель:
— коннектор для кроны;
— крона на 9 вольт;
— динамик 0.5-1 Вт и сопротивлением 8 Ом;
— мини джек на 3.5 мм;
— резистор на 10 Ом;
— выключатель;
— микросхема ЛМ386;
— конденсатор на 10 вольт.
Чтобы процесс сборки не показался очень сложным, представляем вашему вниманию схему будущего усилителя.
Посмотрев на микросхему с более близкого расстояния, можно увидеть, что она имеет по четырем лапкам с обеих сторон. В сумме получается 8 лапок. Для того, чтобы не перепутать и не перевернуть микросхему вверх ногами и тем самым ошибиться с пайкой, на микросхеме предусмотрена небольшая метка похожая на полукруг. Эта метка должна располагаться сверху.
Начнем с пайки первого провода, который будет идти к выключателю и плюсовому контакту кроны. Этот проводок необходимо припаять к шестой лапке микросхеме, то есть второй снизу на правой стороне.
Следующий конец проводка необходимо припаять к выключателю. Тут стоит отметить, что по словам автора идеи, сама схема не представляет никакой трудности и со сборкой может справиться даже тот, кто не имеет особых навыков в электронике.
После успешной пайки первого провода нужно перейти ко второму контакту выключателя, который на данный момент свободен. Тут нужно припаять плюсовой провод, идущий от коннектора кроны. После такой несложной пайки, можно сказать, что первый этап изготовления усилителя успешным образом пройден.
Перейдем к следующей лапке, которая на схеме отмечена цифрой 5 и находиться непосредственно под шестой лапкой, то есть той, к которой мы припаяли провод на предыдущем этапе работы. К этой лапке нужно припаять плюсовой контакт конденсатора.
От конденсатора у нас остается минусовой контакт, который необходимо припаять к плюсовому контакту динамика. При желании можно отказаться от прямой пайки конденсатора к динамику, чтобы уберечь его от возможных повреждений, как это делает автор. В таком случае нужно укоротить контакт конденсатора и удлинить его проводком.
После этого можно припаять проводок от минуса конденсатора к плюсу динамика.
Минусовой контакт динамика необходимо припаять к четвертой и второй лапкам на микросхеме. Соответственно это нижняя и вторая сверху лапки на левой стороне. Для этого берем проводок и припаиваем к минусу динамика.
После этого соединяем этот провод с четвертой лапке микросхемы.
Чтобы соединить этот же провод со второй лапкой, необходимо сделать перемычку. Берем короткий проводок. Один конец припаиваем к четвертой лапке, на которой уже есть один провод, а второй конец – ко второй лапке.
К третей лапке с левой стороны, то есть той, которая находиться между предыдущими двумя, мы должны припаять резистор.
Ко второй ножке резистора припаиваем проводок, который будет идти к плюсовому контакте на мини джеке.
Разбираем мини джек. На мини джеке, который использует автор, есть два контакта – на левый и правый каналы. Их нужно соединить между собой и припаиваем провод, идущий от резистора к контактам.
Минус или массу от джека нужно припаять к минусовому контакту на динамике.
В заключении остается припаять минус от коннектора кроны к минусу на динамике.
После таких несложных манипуляций можно получить очень эффектный усилитель, который мы будем использовать для изготовления портативной колонки для планшета или смартфона.Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. .
УСИЛИТЕЛИ ЗВУКА СВОИМИ РУКАМИ
В этой статье мы поговорим об усилителях. Они же УНЧ (усилители низкой частоты), они же УМЗЧ (усилители мощности звуковой частоты). Эти устройства могут быть выполнены как на транзисторах, так и на микросхемах. Хотя некоторые радиолюбители, отдавая дань моде на винтаж, делают их по старинке — на лампах. Здесь советуем посмотреть отличный сборник схем. Особое внимание начинающих хочу обратить на микросхемы автомобильных усилителей с 12-ти вольтовым питанием. Используя их можно получить довольно качественный звук на выходе, причем для сборки практически достаточно знаний школьного курса физики. Порой из обвеса, или говоря другими словами, тех деталей на схеме, без которых микросхема не будет работать, на схеме бывает буквально 5 штук. Одна из подобных, усилитель на микросхеме TDA1557Q приведена на рисунке:
Усилитель на микросхеме TDA1557Q
Такой усилитель в свое время был собран мною, пользуюсь уже несколько лет им вместе с советской акустикой 8 Ом 8 Вт, совместно с компьютером. Качество звучания намного выше, чем у китайских пластмассовых колонок. Правда, чтобы почувствовать существенную разницу, мне пришлось купить звуковую карту creative, на встроенном звуке разница была незначительная.
Усилитель можно собрать навесным монтажом
Также усилитель можно собрать навесным монтажом, прямо на выводах деталей, но я бы не советовал собирать этим методом. Лучше потратить немного больше времени, найти разведенную печатную плату (или развести самому), перенести рисунок на текстолит, протравить его и получить в итоге усилитель, который будет работать много лет. Обо всех эти технологиях многократно рассказано в интернете, поэтому более подробно останавливаться на них не буду.
Усилитель прикрепленный к радиатору
Сразу скажу, что микросхемы усилителей при работе сильно нагреваются и их необходимо крепить, нанеся термопасту на радиатор. Тем же, кто хочет просто собрать один усилитель и нет времени или желания изучать программы по разводке печатных плат, технологии ЛУТ и травление, могу предложить использовать специальные макетные платы с отверстиями под пайку. Одна из них изображена на фото ниже:
Фото сборка на макетной плате
Как видно на фото, соединения осуществляются не дорожками на печатной плате, как в случае с печатным монтажом, а гибкими проводками, подпаиваемыми к контактам на плате. Единственной проблемой при сборке таких усилителей, является источник питания, выдающий напряжение 12-16 вольт, при токе потребления усилителем до 5 ампер. Разумеется, такой трансформатор (на 5 ампер) будет иметь немаленькие размеры, поэтому некоторые пользуются импульсными источниками питания.
Трансформатор для усилителя — фото
У многих, думаю, дома есть блоки питания компьютеров, которые сейчас морально устарели, и больше не используются в составе системных блоков, так вот такие блоки питания способны выдавать по цепям +12 вольт, токи намного большие чем 4 ампера. Конечно, такое питание среди ценителей звучания считается худшим, чем стандартное трансформаторное, но я подключал импульсный блок питания для питания своего усилителя, после сменил его на трансформаторный — разница в звучании можно сказать незаметна.
Диод для выпрямителя усилителя
После выхода с трансформатора, разумеется, нужно поставить для выпрямления тока диодный мост, который должен быть рассчитан на работу с большими токами, потребляемыми усилителем.
Электролитический конденсатор 2200 мкФ
После диодного моста идет фильтр на электролитическом конденсаторе, который должен быть рассчитан на заметно большее напряжение, чем у нас в схеме. Например, если у нас в схеме питание 16 вольт, конденсатор должен быть на 25 вольт. Причем этот конденсатор должен быть как можно большей емкости, у меня стоят подключенные параллельно 2 конденсатора по 2200 мкф, и это не предел. Параллельно питанию (шунтируем) нужно подключить керамический конденсатор емкостью 100 нф. У усилителя на входе ставят пленочные разделительные конденсаторы емкостью от 0,22 до 1 мкф.
Пленочные конденсаторы
Подключение сигнала к усилителю, с целью снизить уровень наводимых помех, должно осуществляться экранированным кабелем, для этих целей удобно пользоваться кабелем Джек 3.5 – 2 Тюльпана, с соответствующими гнездами на усилителе.
Кабель джек 3.5 — 2 тюльпана
Регулировку уровня сигнала (громкости на усилителе) осуществляют с помощью потенциометра, если усилитель стерео, то сдвоенного. Схема подключения переменного резистора показана на рисунке ниже:
Подключение потенциометра к усилителю — схема
Разумеется усилители могут быть выполнены и на транзисторах, при этом питание, подключение и регулировка громкости в них применяются точно так же, как и в усилителях на микросхемах. Рассмотрим, к примеру, схему усилителя на одном транзисторе:
Усилитель на 1 транзисторе схема
Здесь также стоит разделительный конденсатор, и минус сигнала соединяется с минусом питания. Ниже приведена схема двухтактного усилителя мощности на двух транзисторах:
Двухтактный усилитель мощности на транзисторах
Следующая схема также на двух транзисторах, но собранная из двух каскадов. Действительно, если присмотреться, она состоит как-бы из 2 почти одинаковых частей. В первый каскад у нас входят: С1, R1, R2, V1. Во второй каскад C2, R3, V2, и нагрузка наушники В1.
Двухкаскадный усилитель на транзисторах — схема
Если же мы хотим сделать стерео усилитель, нам нужно будет собрать два одинаковых канала. Точно также мы можем, собрав две схемы любого моно усилителя, превратить его в стерео. Ниже приведена схема трехкаскадного усилителя мощности на транзисторах:
Трехкаскадный усилитель на транзисторах — схема
Схемы усилителей также различаются по напряжению питания, некоторым достаточно для работы 3-5 вольт, другим необходимо 20 и выше. Для работы некоторых усилителей требуется двуполярное питание. Ниже приведены 2 схемы усилителя на микросхеме TDA2822, первая стерео подключение:
Стерео подключение TDA2822m
На схеме в виде резисторов RL обозначены подключения динамиков. Усилитель нормально работает от напряжения в 4 вольта. На следующем рисунке изображена схема мостового включения, в ней используется один динамик, зато она выдает большую мощность, чем в стерео варианте:
Мостовое подключение TDA2822m
На следующем рисунке изображены схемы усилителя на микросхеме TDA2030, обе схемы взяты из даташита. Питание 18 вольт, мощность 14 Ватт:
Микросхема tda 2030 схема включения
Далее изображена эта же микросхема в мостовом включении, (вернее их здесь используется две):
Мостовая схема усилителя на tda 2030
Акустика, подключаемая к усилителю, может иметь разное сопротивление, чаще всего это 4-8 Ом, иногда встречаются динамики с сопротивлением 16 Ом. Узнать сопротивление динамика, можно перевернув его тыльной стороной к себе, там обычно пишется номинальная мощность и сопротивление динамика. В нашем случае это 8 Ом, 15 Ватт.
Фото динамика с тыльной стороны
Если же динамик находится внутри колонки и посмотреть, что на нем написано, нет возможности, тогда динамик можно прозвонить тестером в режиме омметра выбрав предел измерения 200 Ом.
Мультиметр в режиме омметра меряет динамик
Динамики имеют полярность. Кабеля, которыми акустика подключается, обычно имеют пометку красным цветом, для провода который соединен с плюсом динамика.
Акустический кабель динамика
Если провода не имеют пометок, проверить правильность подключения можно, соединив батарейку плюс с плюсом, минус с минусом динамика (условно), если диффузор динамика выдвинется наружу — то мы угадали с полярностью. Больше различных схем УНЧ, в том числе ламповых, можно посмотреть в данном разделе. Там собрана, думаем, самая большая подборка схем в интернете.
Форум по УНЧ
Схемы для начинающих
Polini-sport ›
Blog ›
Простой усилитель звука своими руками.
Всем привет. Сегодня решил поделиться с вами простой схемой усилителя звука для машины, гаража или даже для дома.
Схема довольно таки простая и не требует кучу радиодеталей. Думаю у многих есть в гараже старая магнитолка от которой потеряна панелька ну или она давно сгорела. из неё можно сделать усилитель 4х40 ватт.
Для этого нужно вскрыть магнитолку, взять паяльник и впаивать необходимые радиодетали, а именно: Микросхема, конденсатор, резистор и дроссель.

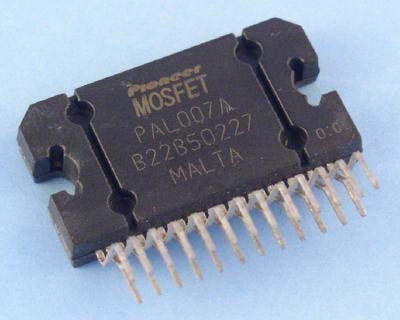

Во многих пионеровских магнитолах стоит микросхема «Mosfeet Pal 007» это самая ходовая микруха в магнитолах, так же есть «LA4347». схема включения у этих двух микрух абсолютно одинаковая и не требует большого количества радиодеталей.
для сборки усилителя в машину, на понадобится:
Микруха «LA4347» или «Mosfeet Pal 007»
Конденсаторы 2200мкф»uf» (можно и больше, чем больше. 3300 …) 47мкф, 1мкф\2шт, 0.1мкф\5шт.
резисторы 10кОм и 47кОм.
Дроссель, можно и не ставить, он служит для фильтрации посторонних шумов, дросель цепляется последовательно к «+» контакту всей схемы.
паяется все по изъезженной схеме, лично я кучу раз собирал усилители по этой схеме и все они ниразу не подвели.
Нога 25- отламывается от микрухи(она не нужна вообще)
нога 6 и 20 «+» они паяются параллельно кондею 2200мкф.(кондей 0,1мкф никогда не использовал, но он необходим для фильтрации посторонних шумов).
если вам нужноо всего 2 выходных канала на усилителе, то ногу 14,15,17,19,21,23 можно отломать.
Номиналы конденсаторов необходимо подобрать как указанно в схеме, кроме С7, его можно заменить на большего объема. вольтаж кондеев должен превышать входной вольтаж в схему, например если у вас в схему идет 12 вольт, то каждый кондей в схеме должен быть как минимум 16 вольт, чем больше вольтаж кондея, тем больше вероятность, что он не выйдет из строя при скачке напряжения.
конденсаторы номиналом 0,1. 0,47. 1 мкф можно взять «пленочные» на таких кондеях пишется либо наминал, либо маркировка, наминал в основном пишется в пикофарадах, 100пф=0,1мкф (думаю каждый это знает из курса математики).
маркировка находится
так же нужны будут два резюка, их цветовая маркировка
схему можно собрать на печатной плате или же навесным способом, так же необходимо установить микруху на теплообменник.
Если вы решили собрать усилитель для дома или гаража, то для него необходимо помнить что питающее напряжение 10-18 вольт (оптимально — 14). поэтому нужен трансформатор, так же для всей схемы необходим постоянный ток! (трансформаторы выдают переменный), для этого нужен мостовой выпрямитель. схема включения диодов и некоторая инфа про них
конденсатор в мостовом выпрямителе можно не использовать. т.к. он уже используется в схеме усилителя.
Автолюбители, как известно, предпочитают слушать любимую музыку в своем авто достаточно громко. Однако, стандартные магнитолы не всегда могут сохранить качественное звучание при увеличении громкости. Чтобы этого избежать, к штатному устройству можно подключить усилитель магнитолы и сабвуфер.
Делаем усилитель
Подключение
Многие автолюбители предпочитают ухаживать за своим авто самостоятельно, поэтому задаются вопросом: «Как подключить усилитель к магнитоле своими руками?»
На само деле, это не очень сложно. Главное – это соблюдать ряд простых правил и действовать по инструкции.
В первую очередь необходимо выбрать место – оно должно быть сухим и обладать достаточной теплоотдачей. Это необходимо для того, чтобы сохранить работоспособность устройства. Обычно его ставят вглубь багажника.
Подключение усилителя к магнитоле осуществляется следующим образом:
- Шаг 1. Прокладка сигнального кабеля. Обычно осуществляется под прошивкой, чтобы гарантировать его сохранность. Маршрут прокладки владелец авто выбирает самостоятельно как ему это будет удобно.
- Шаг 2. Прокладка дополнительного кабеля. Осуществляется совместно с сигнальным кабелем. При этом стоит отметить, что они не должны вступать в контакт с проводами, ответственными за бортовую сеть и находящимися под напряжением.
- Шаг 3. Прокладка кабеля питания и установка предохранителя. Осуществляется от аккумулятора. При этом предохранитель необходимо ставить к нему на максимально близком расстоянии. Проложить кабель питания можно вплотную к основной проводке машины.
- Шаг 4. Подключение сигнального кабеля. Естественно, что есть всего 2 разъема, к которым он может быть подключен. Непосредственно на штатном устройстве это выход – то есть Line-Out, а на усилителе, соответственно вход – Line-In.
- Шаг 5. Подключение дополнительного кабеля. Так же есть 2 разъема. На магнитоле это B+Ant, а на усилителе Remote. Выполнить это обязательно, поскольку иначе система попросту не будет работать.
- Шаг 6. Подключение к динамикам. Если у вас мостовой Пионер, то у него есть 2 канала. Они подключаются соответственно к «плюсу» и «минусу» динамика.
- Шаг 7. Установка конденсатора. Накопительный конденсатор – это своего рода стабилизатор, который служит вспомогательным устройством для сети автомобиля, чтобы не возникло проблем с увеличением нагрузки. Он защищает и бортовую сеть, и усилитель от перепадов напряжения.
- Шаг 8. Настройка. Этот этап строго индивидуален для каждого устройства и зависит от самого усилителя, от магнитолы и от наличия сабвуфера.
Если усилителя любителю музыки не хватает, то есть еще одно устройство для улучшения качества звука на большой громкости – это сабвуфер.
Какие бывают сабвуферы
- Пассивный. Подключают его к установленному дополнительно усилителю. Однако, специалисты не советуют его использовать, поскольку присутствующий в его устройстве фильтр удаляет часть частот. Чтобы этого не происходило, подключают отдельное устройство для сабвуфера.
- Активный. В нем есть встроенный усилитель, поэтому проблема пассивного решается сама собой.
Подключение сабвуфера
- Шаг 1. Выбор и подключение питающего кабеля. Очень важно сделать правильный выбор, потому что он будет напрямую влиять на качество звука. Есть специальная таблица, позволяющая подобрать кабель, соответствующий вашему устройству по мощности. Специалисты рекомендуют делать сразу две проводки – к плюсу и минусу, однако, зачастую минус крепят к кузову.
- Шаг 2. Установка предохранителя. Этот этап поможет вам сохранить сабвуфер в рабочем состоянии, если произойдет скачок напряжения. Предохранитель необходимо ставить максимально близко к аккумулятору. При этом его минимальная мощность должна составлять 40А, иначе он попросту не будет выполнять свою функцию.
- Шаг 3. Подключение к магнитоле. Тут возможны два варианта – с наличием на штатной магнитоле специального выхода или без него:
- В первом случае все просто. Выход для сабвуфера указан в инструкции и обычно помечается как Out.
- Во втором случае подключить сабвуфер следует через выход для колонок, и при этом использовать фильтр.
- На самом сабвуфере есть специальный разъем для выполнения этого шага, помеченный как In.
- Шаг 4. Установка конденсатора. Если у вас уже есть установленный конденсатор и к нему можно подключить сабвуфер, то это просто отлично – вам не нужно приобретать дополнительного устройства. Без этого шага нельзя обойтись – он необходим, чтобы разгрузить бортовую сеть. Поэтому если конденсатора нет, то его обязательно нужно приобрести. Действие на нее сабвуфера без конденсатора вы можете заметить невооруженным глазом – показатели на приборной панели будут светиться более тускло.
Выбор усилителя и сабвуфера, а также их подключение – это решение, которое должен принимать каждый автомобилист самостоятельно. Можно выбрать качественное и проверенное устройство, такое как Пионер, или же что-то менее надежное – решать только вам. Всегда стоит помнить о том, что выбор обновки и ее подключение напрямую может подействовать на работу вашего автомобиля – есть что-то сделать неправильно, то у вас попросту может перестать работать приборная панель или же может прийти в неисправность вся бортовая сеть. Поэтому, если вы не уверены, что сможете совершить правильное подключение своими руками, то лучше доверить работу профессионалам.
