Установка дверей купе

Подготовка

Изготовление дверей типа купе своими руками начинается с подготовки. Она выполняется в следующем порядке:

1. Рулеткой измерить ширину и высоту проема для определения размера дверного полотна. Замерить расстояние от проема до потолка, чтобы определить возможность и способ монтажа механизма раздвижения. Измерить расстояние от проема до соседних углов. Возможно, его будет недостаточно для свободного отодвигания створки. Если требуется оформить дверной проем коробкой, то понадобится замерить толщину стены. Каждый размер снимают трижды в разных точках, так как возможны перепады из-за кривизны стен. Для расчета берут максимальные значения. Обязательно нужно убедиться в том, что пол не имеет уклона.

Схема замера

1. Определить вариант установки механизма. Монтаж направляющих может быть осуществлен несколькими способами. Сверху купейный механизм может крепиться к деревянному бруску, установленному над проемом, к металлическому уголку или непосредственно к потолку. Нижняя направляющая может быть прикреплена к полу, к нижнему торцу полотна, вставлена в паз в двери или в полу. От выбранных вариантов монтажа будет зависеть высота дверного полотна.

Варианты крепления механизма

1. Если нужна дверь с несколькими створками, то далее нужно выбрать тип механизма: обычный или телескопический. У простых конструкций полотна располагаются на одной линии. Раздвижные двери с телескопическим механизмом имеют створки, установленные параллельно друг другу внахлест.

Телескопические двери

1. Приобрести выбранный механизм. В его комплект должны входить схема или инструкция по установке. Используя ее и зная размеры направляющих, можно выполнить чертежи и расчеты. Полотно двери купе должно заходить на стены на 3—5 см с каждой стороны и на такое же расстояние сверху на проем. При расчете ширины створок телескопических дверей нужно учитывать нахлест.
2. Выбрать дизайна дверного полотна, декоративную отделку, материалы и дополнительные приспособления.
3. Подготовить необходимые инструменты и дополнительные материалы для сборки дверей.

Виды полотен для дверей-купе и материалы для их изготовления

Как сделать дверь-купе качественно самому? Сначала нужно выбрать дизайн на свой вкус и способ отделки. Полотна раздвижных дверей могут быть филенчатыми или щитовыми. Филенчатые состоят из рамы прямоугольной или фигурной и филенок — вставок из дерева, МДФ, стекла и т. п. Щитовые имеют гладкую поверхность, изготавливаются из цельного листа. Полотна могут изготавливаться из следующих материалов:

1. Массив дерева. Этот материал подходит для изготовления рамы, филенок (в том числе криволинейной формы) или щита (цельного или склеенного из отдельных досок). Можно сделать дверь из массива недорогого дерева, например сосны, и отделать ее шпоном из более ценной породы. Для работы с деревом желательно иметь опыт. Поэтому далеко не каждый домашний мастер сможет сделать деревянные двери своими руками.

Щитовые и филенчатые полотна из дерева

1. ДСП. Из этого материала можно сделать полотно для щитовых дверей и раму для филенчатых (прямоугольной формы). Минус ДСП — присутствие вредных веществ в составе плиты. Поэтому, несмотря на низкую цену, нежелательно использовать его, особенно если в установке раздвижной двери нуждается детская комната. Торцы нарезанных деталей из ДСП нужно закрывать кромкой. Ее можно приклеить к срезам с помощью утюга или строительного фена. Для покрытия ДСП используют пленку или натуральный шпон.
2. МДФ. Это более безопасный по сравнению с ДСП материал. Еще одно преимущество — возможность изготовления деталей с изогнутыми контурами. Это позволяет делать из МДФ филенчатые двери с фигурными рамами. В качестве покрытия, помимо тех материалов, что пригодны для ДСП, можно использовать краску.
3. Стекло. Из этого материала можно изготовить цельностеклянное полотно или вставки для филенчатых дверей. Еще вариант — вставить стекло в металлический или пластиковый профиль. Чтобы сделать двери купе своими руками, помимо простого стекла, используют витражи, полотна с пескоструйным рисунком, гравировкой, фотопечатью и т. п. В качестве замены стеклу можно использовать поликарбонат — пластиковую имитацию цветного матового стекла. Этот материал легче обработать в домашних условиях.

Стеклянные полотна

Механизмы и приспособления

Как сделать дверь с механизмом, как в купе? В продаже имеются готовые комплекты для раздвижных дверей. Их система состоит из следующих деталей:

• верхняя направляющая — вдоль нее движется полотно;
• нижняя направляющая — предотвращает качение двери;
• ролики на каретке — обеспечивают движение створки;
• монтажные пластины для установки роликов — их форма и размер должны соответствовать толщине полотна;
• стопора — ограничивают ход створки.

Комплект механизма для дверей-купе

Дополнять механизм могут доводчики. Эти приспособления обеспечивают плавное движение полотна. Довод может быть в одну или в обе стороны, в зависимости от ширины створки.

Доводчик

На двустворчатые или четырехстворчатые раздвижные двери можно установить синхронный механизм. При отодвигании одного из полотен второе будет открываться одновременно автоматически. Механизмы створок соединяет трос, сделанный из стали.

Важно! Полотна многостворчатой двери могут двигаться в одну сторону. Этот вариант подходит в случае, когда от проема до стены недостаточно места для отодвигания створки или проем очень большой. Для таких полотен понадобятся зацепы.

Закрыть верхнюю часть механизма можно маскировочной декоративной планкой (фальшпанелью), подходящей по цвету. Ее можно купить или сделать из того же материала, что и створки. Для снижения уровня шума можно установить во все щели щеточный уплотнитель. Дополнительно повысить шумоизоляцию поможет монтаж притворного бруса. Это вертикальная планка, прикрепленная к дверной коробке или стене. При закрывании дверь будет упираться в нее.

Притворный брус и фальшпанель

Изготовление полотен

Как собрать двери-купе своими руками? Если полотно будет стеклянным, то лучше заказать его уже обрезанным под нужный размер, с выполненными отверстиями для ручек и деталей механизма. Поэтому до заказа стекла механизм должен быть уже приобретен, так как необходимо точно знать места креплений. Проделать отверстия в закаленном стекле дома непросто, а обычное может треснуть при выполнении этой работы.

Удобный для самостоятельного изготовления дверного полотна вариант — мебельный щит из натурального дерева или плита МДФ без покрытия. Самое простое — купить или заказать готовый щит нужного размера, но не всегда это возможно. Для изготовления дверного полотна из МДФ или дерева понадобятся:

• пила дисковая или, для получения более тонких срезов, торцовочная;
• дрель;
• наждачная бумага или шлифовальная машинка;
• краска, пленка или шпон для покрытия МДФ;
• лак по дереву.

Порядок действий:

1. Обрезать щит под размер. Отшлифовать торцы.
2. Высверлить отверстия для ручек и креплений механизма.
3. Тщательно очистить от пыли. Деревянный щит обработать пропиткой от гниения и покрыть лаком. Плиту МДФ покрасить, оклеить пленкой или шпоном. Поверх шпона тоже можно нанести лак.

Важно! Ламинированную или уже окрашенную плиту МДФ лучше не покупать, так как при обработке можно повредить покрытие. Скорее всего, разумнее нанести покрытие на уже подрезанное полотно.

Мебельный щит и плита МДФ

Монтаж дверей

Последний этап работы — сборка и монтаж дверей-купе. Начинать собирать их можно сразу после полного высыхания лака или краски. Что еще понадобится:

• ручки;
• дрель (в зависимости от того, из какого материала сделаны стены, возможно, будет нужен перфоратор);
• подходящие дюбеля и саморезы;
• шуруповерт или отвертка.

Порядок действий:

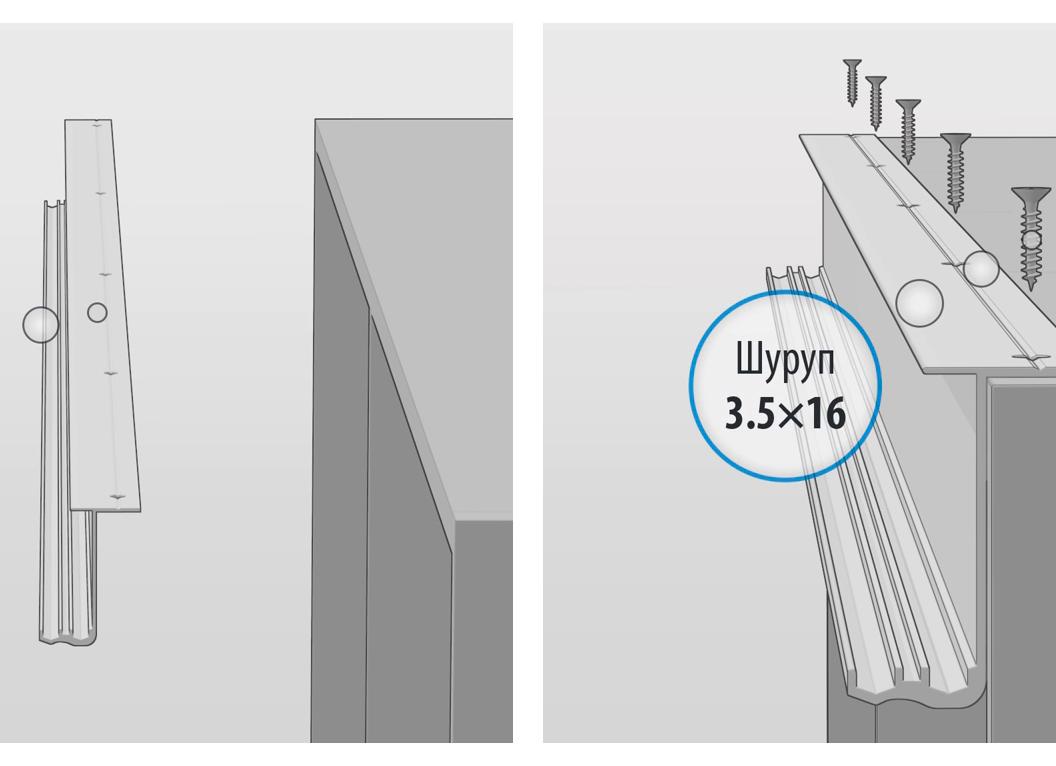

1. Наметить места для креплений над проемом. Высверлить отверстия и вставить дюбеля. Закрепить саморезами брусок или уголок. Прикрепить верхнюю направляющую.
2. Наметить отверстия для монтажных пластин на верхнем торце двери. Высверлить их и прикрепить пластины. Высверлить отверстия под ручки и прикрепить их.
3. Установить выбранным способом нижнюю направляющую.
4. Загнать в верхнюю направляющую ролики и стопора. Надеть полотно на винты, вкрученные в ролики. Отрегулировать его положение так, чтобы зазор между дверью и полом был равномерным. Закрепить пластины на винтах.

Монтаж верхней части механизма

1. Подвигать дверь в разные стороны и определить ее местоположение в закрытом и открытом состоянии. Зафиксировать стопора.
2. Установить нижний ролик.
3. Закрыть видимую часть механизма декоративной панелью.
4. Установить щеточный уплотнитель и притворный брус (если они запланированы).

Щеточный уплотнитель

Самостоятельное изготовление дверей купе в домашних условиях — вполне посильная задача даже для неопытного мастера.

Виды запорных механизмов

На раздвижные створки устанавливается механизм вертикального защелкивания. При выборе запора следует учитывать материал, из которого изготовлена створка, а также конструктивные особенности самой системы. Иногда от установки запорной системы можно отказаться, так как она входит в состав ручки.

Гарпунный

В состав запора входит сам механизм и ответная планка. Замок можно приобрести для сдвижной двери, у которой створки сдвигаются к боковым стенкам. Запорный механизм крепится к дверному полотну, а ответная планка – к боковине. В момент запирания гарпунообразный язычок размещается в отверстии планки, предотвращая смещение створки.

Внимание! Такая система применима для одно-, дву и трехстворчатых систем. Для этого производится установка двух замков на центральное полотно, ответные планки – на боковые.

Гарпунный

Кнопочный

Вариант, приемлемый для двустворчатых моделей. При закрытии кнопочного механизма выдвигается специальный стержень. Он упирается во вторую дверь, предотвращая ее открытие.

Если толщины дверного полотна недостаточно для надежной фиксации стержня, врезку кнопочного механизма производят в специальный профиль. При такой установке упор стержня производится в профиль второй створки. К такому варианту часто прибегают, при необходимости фиксации стеклянного или зеркального полотна. Если у двери каркас деревянный, стоит заранее позаботиться о его усилении.

Кнопочный

Магнитный

Если механическое устройство по каким-то причинам не подходит, стоит обратить внимание на магнитные модели. Такие замки имеют компактные размеры, а потому идеально подходят для раздвижной системы со стеклянными и зеркальными полотнами. Фиксацию створки при контакте запорной части с ответной частью обеспечивает магнит. Однако в процессе эксплуатации такая система может размагнититься, что часто ограничивает область использования. В то же время, если при расчете характеристик магнита был учтен реальный вес двери, запор способен прослужить достаточно долго.

Запоры для стеклянной двери

Учитывая хрупкость материала дверного полотна, перечень запорных систем и ручек, подходящих для стеклянных дверей ограничен. Даже использование закаленного или ударопрочного стекла не является гарантией того, что в процессе монтажа удастся обеспечить целостность монтируемой створки.

Часто производится установка запора со съемной личинкой. Для этого в самой створке просверливается специальное отверстие, предназначенной для размещения съемной личинки. Монтажные работы следует выполнять предельно аккуратно, чтобы не повредить саму створку. В подготовленное отверстие вставляется ручка, положение которой фиксируется при помощи специальной гайки-втулки. При закрытии ручки срабатывает запорный механизм, и дверь фиксируется в нужном положении. При открытии двери необходимо ухватиться за специальные выступы, которые и используются в качестве ручки, чтобы вынуть личинку. После этого можно открывать створку.

Вариант для стеклянной двери

При достаточной ширине дверного проема и оптимальных прочностных характеристиках используемого при изготовлении двери профиля, возможен монтаж кнопочной системы. Установка такого запора позволяет обойтись без сверления отверстия в стеклянной створке.

На стеклянные створки также иногда устанавливается накладная система, предполагающая фиксацию створки при помощи зубчатой планки. Вторая створка при этом упирается в планку. Чтобы закрыть дверь, необходимо надеть на планку запорную часть, что предотвратит возможное смещение створки. Чтобы открыть дверную систему, необходимо снять всю установленную запорную конструкцию. Такой вариант не нашел широкого распространения из-за своих больших размеров.

Выбираем ручку?

Для раздвижной системы можно подобрать ручку, которая будет иметь наиболее подходящее исполнение. Все существующие разновидности отличаются друг от друга отдельными деталями, а потому какой вариант в итоге окажется приемлемым, будет зависеть от:

• Конструктивных особенностей двери;
• Размера дверного проема;
• Габаритов дверного полотна;
• Материала створки;
• Личных предпочтений.

Все ручки являются врезными, а их рукоятка чаще всего – обыкновенная выемка, используемая для того, чтобы открыть створку.

Независимые модели

Свое название такие ручки получили потому, что они не связаны ни с каким запорным механизмом. Их конструктивное исполнение не предполагает установку какого-либо запора или элементарной защелки. Если необходимо зафиксировать створку в закрытом положении, к полотну и боковой стене. Создаваемого усилия должно быть достаточно, чтобы предотвратить смещение закрытой створки.

Внимание! Если установка дверей была выполнена по всем правилам, от такой ручки можно смело отказываться.

Независимая модель

Популярность независимых ручек обусловлена их:

• Достаточно простым конструктивным исполнением;
• Низкой стоимостью;
• Простотой установки.

Чаще всего это врезные изделия, помещаемые в процессе установки внутрь створки. Ручка не выходит за пределы дверного полотна, что делает возможным открытие / закрытие двери даже при ограниченном окружающем пространстве. Такая модель приемлема для кассетной раздвижной системы, которые в процессе открытия могут полностью прятаться в стене. Установленная ручка в этом случае значительно облегчает процесс эксплуатации дверной системы.

Врезные с защелкой

Такая ручка изначально оснащается запорным механизмом, который позволяет открывать и закрывать защелку тогда, когда в этом возникнет необходимость. По своему конструктивному исполнению такие ручки похожи на модели, устанавливаемые на распашные двери, однако имеют некоторые отличия.

Во-первых, ручка изготавливается намного меньшего размера. Во-вторых, защелка из отверстия ответной планки выезжает после поворота небольшой рукоятки или перемещения ползунка. Оба варианта предполагают, что детали, используемые для открытия двери, располагаются в специальной выемке на дверной ручке. Как следствие, установка такой ручки возможна на створки, эксплуатируемые в ограниченных условиях, например, на кассетные двери.

Ручка с замком

Такая модель отличается от предыдущих вариантов наличием специального отверстия, предназначенного для размещения замочной скважины. Производители предлагают модели, у которых в ручку уже встроен цилиндр запорной конструкции, адаптированной под особенности эксплуатации сдвижной двери.

Особенности монтажа ручки

Монтажные работы при желании можно самостоятельно. Главное, иметь желание и подходящий инструмент для выемки посадочного паза. Со стеклянной створкой придется немного повозиться, а вот на деревянную установить ручку можно следующим образом:

• Выполняется разметка. На этом этапе определяется местоположение ручки. Для этого устанавливаемую рукоятку прикладывают в нужное место и обводят карандашом. Как правило, отступив от поверхности пола около 0,9 м. Также следует определиться, на каком расстоянии от края створки будет располагаться рукоятка;
• Вырезание отверстия по ручку. Для этого в створке прорезается отверстие нужной формы и размера. Для работы потребуется электролобзик или ручной фрезер. Если створка каркасная, работу следует выполнять в том месте, где брус шире. Это место обычно помечается производителем, что следует обязательно учесть при нанесении разметки. Монтаж в другом месте может вызвать серьезные трудности, так как зафиксировать ручку в пустотельной конструкции будет очень сложно;
• Врезка запора, если таковой предусмотрен. Если запор является неотъемлемой частью ручки, можно сразу переходить к следующему этапу. Для этого выбирается паз с помощью все того же фрезера;
• Устанавливается ручка. Если запланирован монтаж запора, первым устанавливают его, и только после этого рукоятку. Для этого берут одну половину и соединяют ее с элементами стяжек, имеющих внутреннюю резьбу. Собранная конструкция вставляется в паз дверной створки и фиксируется с другой стороны с помощью специального крепежного элемента, вкручиваемого в стяжку.

Разметка системы

Таким образом, замок для раздвижной двери может иметь различное конструктивное исполнения. При выборе запора следует ориентироваться на место установки, а так же какая ручка будет установлена. Ручки могут различаться по дизайну и особенностям установки. При желании раздвижная дверь может изначально комплектоваться ручкой с замком, что значительно облегчит процесс установки. Приступая к монтажным работам, следует заранее ознакомиться с их особенностями заранее, чтобы не допустить возможных ошибок, способных оказать влияние на срок службы установленной конструкции и ее внешний вид.

В начале своего появления раздвижные двери приобрели популярность благодаря значительной экономии пространства и устанавливались зачастую в квартирах с небольшой квадратурой. Однако, весьма скоро их преимущества были оценены по достоинству и хозяевами больших квартир и домов. Ведь помимо оригинального внешнего вида и бесшумности, конструкция обладает высокой прочностью, а установка дверей купе достаточно проста и не требует особых затрат и может быть легко выполнена самостоятельно при наличии стандартных инструментов.

Что необходимо для монтажа

Для установки двери купе своими руками важно убедиться в ровности контура дверного проема и стен. Довольно часто, для монтажа двери в перегородку из гипсокартона дополнительно используется деревянный брусок. В случае зонального разделения пространства, направляющая рейка может прикрепляться непосредственно к потолку.

Когда происходит установка раздвижных дверей купе, как можно посмотреть на видео в статье, процесс начинается с демонтажа всех имеющиеся элементов старых дверей, включая петли. Коробка вынимается, а дефекты и повреждения стен поддаются тщательной шпаклевке и шлифовке. Помимо самого полотна, установка раздвижной двери купе потребует иметь при себе следующие элементы, применение которых в ходе монтажа можно увидеть в видео-руководстве в данной статье:

• Набор подходящей фурнитуры;
• Саморезы;
• Анкера для прикрепления деревянного бруса к стене;
• Брусок размером сечения 5*5 см, длина элемента должна быть вдвое больше ширины полотна двери;
• Доборы и наличники для декора и скрытия крепежных элементов, а также рама, обрамляющая проем двери;
• Рулетка;
• Уровень;
• Шуруповерт;
• Стамеска;
• Простой карандаш;
• Отвес.

Установка конструкции

Раздвижной механизм при покупке, в большинстве случаев, комплектуется подробной инструкцией по монтажу. Принципы сборки подобных механизмов у разных производителей могут незначительно отличаться.

Монтаж деревянного бруса

Изначально установка двери системы купе, производящаяся своими руками, требует, как можно узнать из видео на нашем сайте, произведения некоторых замеров и расчетов. Необходимо, вертикально приставив дверное полотно к проему, произвести простым карандашом на стене разметку линии верха. Отмерив от нее 6-7 см вверх и выставив уровень, необходимо горизонтально прочертить полосу. Ориентируясь по прочерченной линии, при помощи анкеров, производится монтаж деревянного бруска.

Так выглядит установленный деревянный брус.

Планку необходимо закрепить на стене таким образом, чтобы одна ее половина находилась непосредственно над проемом, начинаясь от обрамляющей рамы, а другая – со стороны, в которую будет открываться дверь. Такой способ монтажа необходим для полного закрытия и открытия дверного механизма.

Если произвести крепеж деревянного бруса без применения уровня, после установки двери купе конструкция будет открываться или закрываться самопроизвольно.

Направляющая рельса

К нижней торцовой части бруса, на расстоянии в 15-20 см друг от друга сверлятся отверстия. С их помощью к деревянному брусу крепится металлический направляющий рельс. Важно закрепить рельсу таким образом, чтобы расстояние между ней и стеной, позволяло свободно перемещать дверь.

Для установки дверей купе, прячущихся в стену при открытии, необходимо соорудить специальную примыкающую к основной стене гипсокартонную конструкцию. Такой прием способен визуально увеличить размеры помещения.

После монтажа, в направляющую рельсу вводятся роликовые каретки для проверки свободы хода механизма. После успешной проверки торцы рельсы необходимо закрыть резиновыми амортизаторами. Дальнейшие монтажные мероприятия напрямую зависят от вида устанавливаемой двери.

Монтаж двери с дополнительным нижним креплением

В случае установки двери купе с дополнительными креплениями снизу, возможно постепенное повреждение полового покрытия. Однако такая конструкция более надежна в ходе эксплуатации. Имеется несколько способов монтажа нижнего крепления двери купе:

• В область нижнего торца полотна двери, устанавливается профиль П-образного типа или две тонких рейки, монтирующихся строго параллельно друг другу;
• Укладка паза в торцевой части для направляющей рейки или роликового механизма;
• Установка металлической направляющей рейки по всей ширине дверного проема на полу. Такой вариант используется крайне редко, поскольку в результате образуется порог.

В случае, когда установка дверей купе производится с созданием порога, необходимо осуществить крепеж профиля или пазов для нижних роликов. Пазы изготавливаются при помощи стамески или фрезерного станка. Углубление и ширина паза должны быть несколько больше высоты нижнего направляющего механизма и его ширины.

Профиль для нижнего крепления дверей.

На верхнюю торцевую часть двери крепятся скобы, при помощи которых поверхность будет соединяться с роликовым механизмом. Для точной установки нижней направляющей рельсы, необходимо временно прикрепив каретки к полотну, отвести дверь в крайнее открытое положение. После, сняв дверь, при помощи отвеса зафиксировать нижнюю рельсу.

Монтаж дверного полотна

Когда вся конструкция уже готова, необходимо зацепить нижним пазом полотна двери направляющую рельсу. После этого, дверь закрепляется на роликах. Используя уровень, необходимо подкручивать регулировочные болты до строгой вертикальной позиции полотна двери. При отсутствии помощника, способного поднимать и держать полотно, при установке дверей купе можно подкладывать под нее подручные средства.

Правильно смонтированная конструкция при использовании не производит шума. Однако, при имеющихся в доме маленьких детях или взрослых, остро реагирующих даже на практически незаметные раздражители, рекомендуется установка резиновой прокладки на верхнюю направляющую рейку. Прокладку можно приобрести в магазине или изготовить самостоятельно из камеры колеса автомобиля или иного, схожего по свойствам предмета.

Установка доборов и фурнитуры

После завершения установки дверей купе, необходимо в стороне от коробки закрепить на стене стойку, в которую будет упираться дверное полотно при полном закрытии. Точно такая же стойка будет монтироваться с противоположной стороны, в зоне полного открытия. Крепежные элементы закрываются при помощи элементов доборов.

Установка фурнитуры производится в последнюю очередь. Наличники и ручки крепятся к плоскости двери при помощи специальной клеевой смеси или фиксируются финишными гвоздями в области стоек либо верхнего бруса.
