Установка приборов учета электроэнергии

Какой электросчетчик лучше?

Первое, что предстоит решить, какой счётчик выбрать:

• индукционный;
• электрический.

Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

Электронные устройства наиболее точны, имеют дополнительные функции и могут вести учёт одновременно по двум или трём тарифам (день – ночь, или день – ночь – пиковые часы). Кроме того, такой счётчик может быть подключен к автоматической системе контроля: автоматически будут передаваться данные о расходе, не потребуются регулярные инспекции электриков. Однако стоят такие приборы дороже индукционных.

Электросчетчик НЕВА МТ

Что же касается надёжности, то индукционным счётчикам, как говорят «сносу нет» и это проверено временем. А электрические счётчики ещё слишком молодое изобретение – ни у одного из них ещё не вышел, теоретически рассчитанный срок годности.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А.

Как выбрать электронный счётчик

Внутри вида существует немало отличий, в которых нужно разобраться:

1. Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
2. Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.
3. Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
4. Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

Переходить ли на многотарифный план? Решающий фактор здесь будет – разница между однотарифной таксой и дневной надбавкой в двухтарифном плане. Если она слишком большая – выгоды не будет.

Почему электросчетчик устанавливается на улице?

Многие сталкиваются с тем, что РЭС требует установить счётчик на улице (на столбе или фасаде здания).

Аргументация, как правило, сводится к удобству электриков, которые проверяют приборы, снимают показания и т. д.

Сразу стоит сказать, что требования по установке электросчетчика в частном доме на улице не выгодны владельцу, незаконны и нарушают целый ряд правил установки прибора учёта:

1. В условиях ПУЭ оговаривается, что счётчик должен работать в условиях плюсовой температуры. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? Если же счётчик находится на холоде, снижается его рабочий ресурс (платит за прибор владелец, ему и переживать об этом).
2. Кроме того, в суровых уличных условиях, многие счётчики начинают «привирать», и далеко не всегда в пользу хозяина.
3. Владелец заплатил за прибор, — он его частная собственность. В гражданском кодексе в статье 210 сказано, что бремя по содержанию своего имущества несёт собственник. Каким образом можно осуществлять это право, если к счётчику имеют доступ третьи лица?
4. Иногда для создания видимости защиты от вандалов, сотрудники РЭС предлагают закрепить счётчик повыше, на столбе, например. В этом случае, нарушается ещё одно правило из ПУЭ. Так, глава 1.5, п. 1.5.29 гласит, что высота размещения от пола или земли должна быть от 80 см до 1,7 м.

От владельца лишь требуется обеспечить периодический доступ контролёров к счётчику. И если Вы не препятствуете этому, можно побороться за право размещать прибор учёта по своему усмотрению.

ПУЭ, глава 1.5, п. 1.5.27 говорит о том, что счётчик должен находиться в тепле (t не ниже 0°C).

В статье 210 ГК РФ, сказано, что бремя содержания имущества несёт собственник.

ПУЭ, глава 1.5, пункт 1.5.29 – высота размещения счётчика от 80 см до 1,7 м.

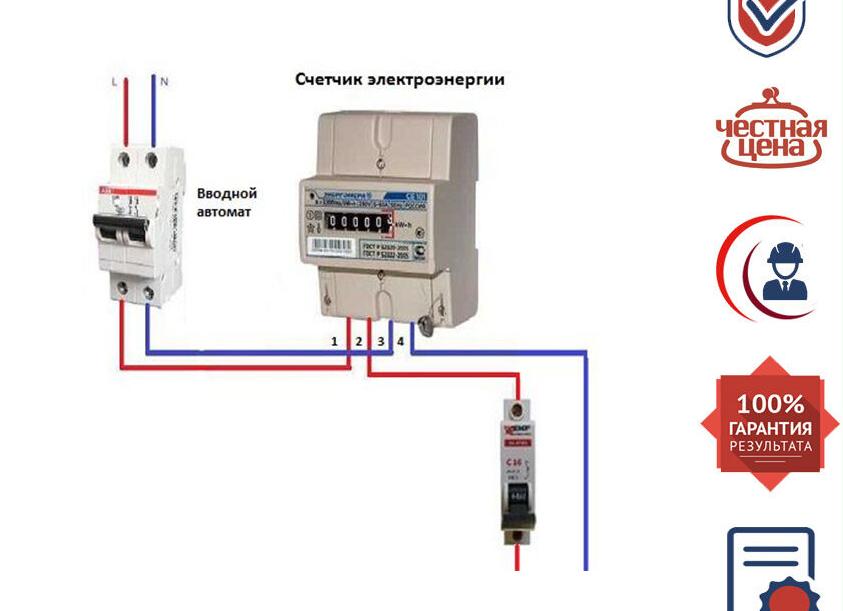

Схема подключения однофазного счетчика в частном доме

Схема подключения электросчетчика обычно указывается на обратной стороне крышки от клеммного отсека. Как правило, под крышкой – четыре контакта (на каждом по два винта).

• Первый – вход фазы.
• Второй – выход фазы.
• Третий – вход ноля.
• Четвёртый – выход ноля.

Соответствующий провод зачищается на 27 мм, винты контактов откручиваются, и вставляется оголённый провод. Оплётка не должна попасть на контакт, голый провод не должен выступать из корпуса. Затем закручивается сначала верхний винт, потом нижний.

Схема установки электросчетчика

С боковой стороны корпуса находится ещё один контакт с пиктограммой «заземление», к нему подводится провод «земля».

В частных домах заземление можно сделать своими руками. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя. Если же вода глубоко, варят треугольную раму (чтобы увеличить площадь контакта с землёй) и закапывают. Во всём доме устанавливают евророзетки и провод заземления отводят на раму или штырь.

От второго и четвёртого контактов делается подключение пары автоматов. Если нужно увеличить количество автоматов, они соединяются параллельно с первой парой.

Заключение

Итак, устанавливать ли в частном доме счётчик на улице – решает хозяин, а не Энергосбыт. Прибор учёта вовсе не обязательно должен быть самым дорогим, ведь многие функции могут просто не пригождаться. Главное правильно всё подключить и обеспечить к нему доступ проверяющего лица.

Все правила и технические нормы установки электросчетчиков

Именно по этому вопросу особенно много споров, когда речь заходит об индивидуальных строениях. Представители энергоснабжающей организации, как правило, требуют от владельцев размещать приборы на улице. И вот тут возникает недопонимание, так как собственник боится за сохранность счетчика, и это вполне естественно. Чем следует руководствоваться?

Место установки

Прибор должен размещаться на границе сети (определяется так называемой «балансовой принадлежностью»). Об этом говорится в Правилах учета. О том же свидетельствуют и ПУЭ – счетчик устанавливается соответственно границе раздела. Но в Постановлении Правительства № 530 сказано, что обязанность Потребителя – обеспечить свободный (беспрепятственный) доступ к прибору сотрудников ресурсоснабжающей организации, но не оговаривается конкретное место расположения счетчика.

Такое требование обусловлено необходимостью как регулярной проверки его техсостояния (в первую очередь, целостности пломбы), так и контрольного считывания показаний. Поэтому поставить прибор в частном доме, конечно, не получится, хотя это и предпочтительнее. Если же речь идет о каком-то промышленном, хозяйственном или ином объекте, принадлежащем частному лицу, то при наличии круглосуточной охраны, которая проводит к месту установки счетчика, данный вопрос может решаться и по-другому.

Но есть и еще одно положение того же документа – ПУЭ. Согласно п. №1.5.27, прибор учета эл/энергии должен размещаться в сухих помещениях, где температура не опускается ниже 0 0С. Кроме того, энергетики, требуя установки именно вне строения (на столбе, фасаде здания и тому подобное), вступают в противоречие с Гражданским Кодексом.

А именно – в его ст. 210 сказано, что собственник несет всю полноту ответственности за сохранность своего имущества. А как ее обеспечить, если оно – на улице?

Нужно учесть и то, что приборы учета бывают разных конструктивных исполнений. Например, индуктивные отличаются тем, что при понижении температуры воздуха начинают считать «быстрее». По оценке специалистов, такой «довесок» к показаниям может достигать 0,1 от реально потребленной энергии. Другими словами, придется оплачивать ее в размере 110%.

Высота размещения

Когда разговор заходит именно о сохранности, нередко от представителя ЭСО можно услышать рекомендацию – ставьте повыше, чтобы никто не дотянулся. Не будем упоминать о неудобстве ежемесячного съема показаний с такого прибора. Есть п.1.5.29 (опять ПУЭ), в котором указано, что допустимое расстояние от пола до изделия – в пределах от 80 см до 1 м 70 см. В отдельных случаях – от 40 см.

Что учесть

• Соответствие характеристик прибора условиям его дальнейшей эксплуатации. Главным образом, температура окружающей среды и возможность использования счетчика при ее отрицательных значениях. Это касается случаев, когда прибор будет размещен вне строения (фасад, столб и так далее).
• В продаже имеются изделия, которые позволяют производить дистанционное считывание показаний. Это гораздо удобнее во многих отношениях. Но возникает вполне резонный вопрос – не будет ли меняться со временем протокол передачи информации? Есть такое понятие – «моральное старение» технического средства, поэтому при покупке такого устройства целесообразно учитывать и перспективу его эксплуатации (например, возможности по перенастройке), так как стоит оно значительно дороже более «простых» аналогов.

• Все поставщики энергоносителей (энергетики, газовики и так далее) – организации коммерческого типа. Одно из направлений их деятельности – продажа приборов учета. Зачастую они просто навязывают нам определенный тип устройства, причем, как правило, не самый дешевый. Нужно знать, что у нас есть право выбора. Если посмотреть в специализированных магазинах, то можно найти и более дешевый прибор. Поэтому необходимо при подаче документов сразу же уточнить, какой счетчик подходит для установки на данном объекте (подразумеваются его параметры). А уж какую конкретно его модель приобрести, мы можем решить и сами. Главное – соответствие характеристик (в первую очередь, класс точности).
• Для частных строений лучше приобретать счетчик двухрежимный. Дело в том, что прилегающая территория освещается и в темное время суток, а тарифы «дневной» и «ночной» – разные, причем последний значительно меньше. Даже если речь идет только об одной лампочке перед входной дверью (а часто их на участке значительно больше), то за месяц экономия получится вполне приличная.
• При первичной установке любого счетчика его опломбировка производится абсолютно БЕСПЛАТНО. Это нужно иметь в виду, так как нередко и за это пытаются взять с нас деньги.

Практический совет

Некоторая «расплывчатость» многих документов, а также их обилие (что вызывает зачастую их явное противоречие друг другу), приводит к тому, что некоторые положения имеют двоякую трактовку. И это ни для кого не секрет. Даже профессионалам порой трудно разобраться, кто прав, а кто виноват. Если разногласия между собственником и представителями ЭСО принципиальные, то необходимо попросить их в письменном виде все разъяснить, причем со ссылкой на документы, которыми они руководствуются.

Практика показывает, что довольно часто их требования неправомерны. Более того, они просто навязывают нам определенные услуги, буквально вынуждая их оплачивать. Поэтому подобная вежливая просьба, да еще и исполненная в письменном виде, способна остудить не одну «горячую» голову.

А если инцидент не исчерпан, то стоит проконсультироваться с юристом, специализирующимся на подобных вопросах. Кроме того, желательно, чтобы он присутствовал и при подписании документов. В первую очередь, которые касаются разграничения принадлежности. Прибор ставится на этой самой «границе», а вот где ее обозначить («точку» расположения счетчика), это вопрос. Естественно, что «лихие» Поставщики определят ее на улице. Но если можно доказать, что им будет обеспечен беспрепятственный доступ, то дело другое. Лучший вариант установки – внутри ВРУ.

Главное – необходимо разбираться в нормативных актах и не бояться отстаивать свои права. Напомним о некоторых еще раз. ПУЭ-6 – статьи 1.5.27 и 29, Гражданский Кодекс – ст. 210, 421 и 422.

Правила установки счетчика электроэнергии на столбе

За последние годы все чаще электрические счетчики устанавливаются на столбе на улице. Связано это с тем, что при таком способе монтажа прибора учета, сотрудникам энергопоставляющих компаний значительно проще снимать показания. Ведь ранее даже в частных домах электросчетчики устанавливались внутри помещений, и, для получения к ним доступа в момент снятия показаний, обязательно требовалось, чтобы дома кто-то был. В противном случае получить данные было невозможно.

При установке счетчиков вне дома эта проблема решилась сама собой. Тем более что современные уличные счетчики специально для этого предназначены, и позволяют производить контроль потребляемой электроэнергии и уточнение снятых показаний в любое время.

Следует отметить, что установка прибора учета (к примеру, трехфазного счетчика на улице) требует соблюдения некоторых правил. Об основных из них мы расскажем в этой статье, и надеемся, что эта информация окажется полезной для вас, если вы решили обустроить прибор учета электричества вне пределов жилого помещения.

Виды электрических счетчиков

Все электросчетчики, которые устанавливают потребителям, классифицируют по таким параметрам:

• По способу подключения;
• По типу измеряемых величин;
• По виду конструкции.

В квартирах и частных домовладениях сейчас устанавливают один из 2-х наиболее популярных видов приборов учета электроэнергии, а именно:

1. Электронный счетчик – контролирует расход по дифференцированным тарифам (такие приборы можно мониторить на расстоянии). Популярность электронных счетчиков постоянно растет.
2. Индукционный счетчик – измеряет потребленную абонентом электроэнергию при помощи вращающегося алюминиевого диска (этот прибор учета постепенно вытесняется с рынка, поскольку является не полностью надежным и в некоторых случаях позволяет не добропорядочным абонентам воровать электричество).

Какой из приведенных выше вариантов лучше установить, зависит, как от особенностей электропотребления конкретным абонентом, так и от местоположения прибора учета (внутри помещения либо на улице). В этом отношении каждый из счетчиков имеет свои преимущества и недостатки.

Все большее распространение получают счетчики электронные. Причиной тому является их точность, а также удобство в эксплуатации. Помимо этого, если абонент хочет произвести вынос прибора учета электроэнергии на улицу, то сделать это можно именно с электронным счетчиком.

В момент покупки электросчетчика следует обратить внимание на наличие пломбы и ее целостность (такую пломбу устанавливает государственный доверитель). Еще один важный момент – это срок проведения опломбирования. Для 2-х фазного счетчика он не должен быть больше, чем 2 года, а для 3-х фазного – 1 год.

Электронные счетчики электроэнергии: где установить

Действующими правилами определено, что приборы учета электроэнергии должны быть установлены в сухих помещениях, температура в которых не опускается ниже нулевой отметки. Это объясняется тем, что воздействие на устройство влаги и отрицательных температур негативно сказывается на корректности работы электросчетчика. Так, электронный прибор учета, установленный на уличном столбе с нарушениями этих требований, со временем начнет работать неточно. Но, тем не менее случаи выноса электросчетчика на улицу очень участились, в некоторых случаях электросети даже незаконно заставляют потребителей это делать.

В настоящее время пользователь сам определяет место установления элетросчетчика. Это может быть дом, веранда, фасад дома, а также столб.

Сейчас энергопоставляющие компании требуют в частном секторе устанавливать счетчики на улице на ближайших столбах. Такой вынос прибора учета за пределы дома делает возможным беспрепятственный доступ к нему в любое время. Сотрудники компании могут подойти к электросчетчику любого домохозяйства и снять показания даже в то время, когда хозяев нет дома. Это значительно упрощает процедуру контроля и учета, а также позволяет выполнять ее гораздо быстрее.

Счетчик целесообразно монтировать на границе балансовой принадлежности (определяется по обоюдному согласию сторон). Такая граница может располагаться, как на фасаде дома, так и на ближайшем столбе, который есть во дворе. В некоторых случаях можно разместить счетчик за пределами участка (на улице). Для этого следует выбрать оптимально подходящий столб.

Следует отметить, что требования энергопоставляющих компаний по выносу в частном доме электросчетчика на улицу идут в разрез с действующими правилами и инструкциями по установке прибора учета. Некоторые абоненты отстаивают в суде свое право на размещения счетчика в доме, а другие – соглашаются на перенос.

Установка счетчика электроэнергии на столбе

Установку электросчетчика на уличном столбе можно производить после согласования конкретного места его размещения (обязательное условие – высота от уровня земли должна быть в интервале 0,8-1,7 м). Иногда, чтобы исключить вандализм, счетчики монтируют на высоте 3 м и более, однако подобное размещение нецелесообразно, поскольку снимать показания на такой высоте крайне неудобно.

Провода электричества подходящие к шкафу должны быть в изоляции.

Электромонтажник, который имеет средний уровень квалификации, может без проблем осуществить вынос счетчика электроэнергии на улицу. Работы выполняются поэтапно в следующем порядке:

Этап №1. Обесточивание входной линии

Этот процесс производится с согласия электропоставляющей организации.

Этап №2. Электрические провода

Электропровода вначале подключают к автоматическому выключателю защиты, а затем непосредственно к электросчетчику.

Этап №3. Обустройство заземления

Эта мера направлена на то, чтобы обезопасить работу всех электроприборов, имеющихся в доме.

Этап №4. Подключение разводки

На этом этапе к выходу электросчетчика подключается вся разводка на дом.

Каждый из выполняемых этапов должен проводиться в четком соответствии с действующими нормами и правилами, которые предъявляются для проведения работ такого рода.

После того, как счетчик будет установлен на столбе, приглашаются работники энергосбытовой компании для опломбирования прибора учета электроэнергии и постановки его на учет.

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

• Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
• Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
• Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

В дополнение к вышесказанному, мы предлагаем ознакомиться с видеоинструкцией, которая поможет при сборке управляющего щита для установки электросчетчика на улице на столбе.

Общие требования к местам установки приборов учета:

1. Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка:

— потребителей,

— производителей электрической энергии (мощности) на розничных рынках,

— сетевых организаций,

имеющих общую границу балансовой принадлежности.

При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.

При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления (производства, передачи) электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета. При этом расчет величины потерь осуществляется сетевой организацией в соответствии с актом уполномоченного федерального органа, регламентирующим расчет нормативов технологических потерь электрической энергии при ее передаче по электрическим сетям.

(Основание п. 144 ПП РФ №442 от 04.05.2012).

2. Места установки, схемы подключения и метрологические характеристики приборов учета должны соответствовать требованиям, установленным законодательством Российской Федерации об обеспечении единства измерений и о техническом регулировании.

(Основание п. 147 ПП РФ №442 от 04.05.2012).

3. Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление приборов учета на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов приборов учета должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

(Основание ПУЭ п.1.5.29).

4. Для безопасной установки и замены приборов учета в сетях напряжением до 380 В должна предусматриваться возможность отключения прибора учета установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к прибору учета. Трансформаторы тока, используемые для присоединения приборов учета на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

(Основание ПУЭ п.1.5.36).

5. Для безопасной замены прибора учета, непосредственно включаемого в сеть, перед каждым прибором учета должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к нему.

Отключающие аппараты для снятия напряжения с расчетных приборов учета, расположенных в квартирах, должны размещаться за пределами квартиры

(Основание ПУЭ п.7.1.64).

6. После прибора учета, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после прибора учета отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.

(Основание ПУЭ п.7.1.65).

7. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний приборов учета.

(Основание ПУЭ п.7.1.66).

8. Расчетные приборы учета в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т.п.). (Основание ПУЭ п.7.1.60).

9. В общественных зданиях расчетные приборы учета электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные приборы учета должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.

ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные приборы учета могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные приборы учета для расчета с основным абонентом.

(Основание ПУЭ п.7.1.61).

10. Расчетные приборы учета для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.

(Основание ПУЭ п.7.1.62).

11. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный прибор учета (при трехфазном вводе) на каждую квартиру

(Основание ПУЭ п.7.1.59).

12. Расчетные квартирные приборы учета рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).

При установке квартирных щитков в прихожих квартир приборы учета, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.

(Основание ПУЭ п.7.1.63).

Требования к местам установки приборов учёта производителей электрической энергии на розничном рынке:

1. Субъект розничных рынков, владеющий на праве собственности или на ином законном основании объектом по производству электрической энергии (мощности) и энергопринимающими устройствами, соединенными принадлежащими этому субъекту на праве собственности или на ином законном основании объектами электросетевого хозяйства, по которым осуществляется передача всего или части объема электрической энергии, потребляемой указанными энергопринимающими устройствами такого субъекта, в целях участия на розничных рынках в отношениях по продаже электрической энергии (мощности), произведенной на принадлежащих ему объектах по производству электрической энергии (мощности), обязан обеспечить раздельный почасовой учет производства и собственного потребления электрической энергии в соответствии с требованиями настоящего документа.

(Основание п. 63 ПП РФ №442).

2. Приборы учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках должны устанавливаться в местах присоединения объектов по производству электрической энергии (мощности) к энергопринимающим устройствам и (или) иным объектам электроэнергетики производителя электрической энергии (мощности) на розничном рынке, а также на границе балансовой принадлежности производителя электрической энергии (мощности) на розничном рынке и смежных субъектов (потребителей, сетевых организаций).

(Основание п. 141 ПП РФ №442).

Вам нужно электричество? Сначала почитайте закон о подключении электричества к частному дому. Нормы подачи электроэнергии в частный дом

Вопросы электроснабжения на стадии проекта частного дома

Сколько электричества вам нужно?

Ответ может дать только качественный проект по электроснабжению дома. В процессе проектирования определяется показатель единовременно потребляемой мощности. Самым простым способом его подсчета является обычное суммирование мощностей всех нагрузок. Следовательно, для работы над проектом необходим подробный список электрооборудования дома (с некоторым запасом на перспективу). Схема подключения оборудования может быть составлена при условии, что известно, где какие агрегаты будут находиться, где будут установлены розетки, выключатели, электрические шкафы и т.д.

Проект по электроснабжению является полноправным документом, входящим в общий пакет проектной документации наряду с проектами по водоснабжению, вентиляции, отоплению и т.д. Все они органично связаны друг с другом, с архитектурным проектом и дизайн-проектом. В этом списке нет пассивных «довесков», и ничто не создается автономно. Часто при невозможности реализовать задуманное архитектором и дизайнером на инженерном (в т.ч. электротехническом) уровне приходится вносить коррективы в «святая святых» – архитектурный проект, который тоже не является «первичной инстанцией». Поскольку разрабатывается не на пустом месте, а на основе изучения условий местности. Ему предшествует, в частности, ландшафтный проект. И еще до принятия решения по поводу целесообразности выбора участка для будущего дома владелец должен уточнить массу деталей, включая наличие точки подключения к электросети и реальные возможности местной подстанции. Хорошо, если вам достался участок со сложившейся инфраструктурой, что характерно для «молодых» элитных поселков, и заранее известно, что с выделением мощности проблем не будет. А если дом строится на некотором отдалении от цивилизации или в поселке, энергоресурсы которого уже в значительной степени разобраны теми, кто успел построиться и заселиться раньше? Дефицит электроэнергии становится все более значимым фактором, ограничивающим свободу охотников за жизненными благами вдали от шума городского.

Так все-таки, сколько?

Сложно ответить на этот простой, казалось бы, вопрос. Но если речь идет не о квартире в типовом многоэтажном доме середины прошлого века, где автомат или пробка на 20-25 А в электрическом шкафу определяла лимит мощности примерно в 5 кВт (в домах с электрическими плитами – 10), а о современном коттедже, можно сказать одно: много… Одно освещение частенько отбирает десятки киловатт! Не считая саун, бассейнов, кондиционеров и т.д. Скромным показателем из реальной жизни можно считать 15-20 кВт, средним – 50-70 кВт, в отдельных же случаях цифры бывают просто астрономическими: 100, 200, 300 кВт! И здесь уместно вновь на минутку вернуться к вопросу выбора места: представьте себе дачный поселок, где на каждого абонента традиционно выделялось по 2,2-7 кВт. И вдруг появляется состоятельный землевладелец, решивший поставить шикарный особняк по соседству с «хижинами аборигенов». При этом выясняется, что возможности местной подстанции позволяют рассчитывать лишь на те же самые 10 кВт, которые способны покрыть лишь десятую долю потребностей. Известны случаи, когда из-за пары таких коттеджей в связи с перерасходом электроэнергии или аварией на подстанции весь поселок лишался света.

Но помимо «количества электричества» есть еще понятие «качества электроснабжения». Существующие электросети поделены согласно соответствующим стандартам на категории. И, если первая категория допускает перерывы в подаче электроэнергии на несколько минут, то вторая – до суток. Как правило, вероятность выхода отклонений по напряжению за допускаемый по ГОСТу 5%-й предел с ростом категории также увеличивается. Отметим, что внезапные отключения и колебания напряжения не только неприятны для обитателей дома, но и часто являются причиной выхода из строя дорогостоящего электрооборудования.

Кому довериться?

Сразу оговоримся, что бороться с дефицитом электроэнергии можно лишь на ранних стадиях, а именно – проектной и предпроектной. Когда дом уже построен, а электричества не хватает, исправить ошибку законными методами либо невозможно, либо слишком дорого. Незаконные же методы – скажем, самовольная установка автоматов на больший ампераж в электрическом шкафу, не говоря уже о тривиальных «жучках», чреваты серьезной аварией, отключением электроэнергии во всем поселке и, конечно, суровыми (и заслуженными) штрафными санкциями. Ведь нет никакой гарантии, что вы – единственный, кто решится взять чуть больше, чем положено! И при неблагоприятном стечении обстоятельств может произойти авария. Поэтому вернемся к тому, что законно и необходимо для удачной реализации затеи обзавестись комфортабельным жильем.

Первое – нужно ответить на ряд вопросов как самому себе, так и представителям компании, которая будет заниматься проектированием дома. Главное: как вы собираетесь использовать этот дом? Жить в нем постоянно, сезонно, наездами? Многие проектные организации предлагают своим клиентам заполнить пространные анкеты, из которых они черпают первичные сведения о потребностях клиента, а попутно ищут варианты, вписывающиеся в обозначенный бюджет с минимальным компромиссом. Затем дело доходит до контактов со специалистами по конкретному оборудованию. Здесь два пути: связать свою судьбу с одной компанией – генеральным подрядчиком, которая окажет полный комплекс услуг, подключив к проекту смежников – строителей, электриков, теплотехников и пр. и будет нести полную ответственность за результаты. Либо – искать их самому, что гораздо хлопотнее и не позволяет с достаточно большой вероятностью прогнозировать качество и сроки. Ведь самое сложное – обеспечить слаженную работу разнородных компаний, задействованных в едином проекте. Генеральный подрядчик, если это солидная компания с опытом совместной работы с постоянными партнерами, легче справится с задачей.

Проект и еще раз проект

Работающий по принципу «одного окна» генеральный подрядчик с созвездием партнеров в первую очередь должен выдать качественный проект. Точнее, целый комплект проектной документации, в который отдельными составляющими войдут проекты: архитектурный, по дизайну, «инженерке», в т.ч. электричеству, и т.д. Работа над ними, если ваш дом не относится к разряду типовых, может длиться несколько месяцев, а то и год. Многочисленные сверки, утряски, корректировки, часто с участием заказчика, неизбежны. Поэтому хороший проект не может быть дешевым. Дешевизна говорит только о том, что лишние затраты, неизбежные на разных этапах строительства и оснащения объекта, во много раз превысят изначальную (относительно более высокую) стоимость хорошего проекта.

В качественном проекте по электроснабжению должны быть решены все вопросы по выделению мощности и определены условия подключения, а также схема электросети со всеми розетками, выключателями и прочими элементами. А также определены типы и количество всего необходимого электротехнического оборудования вплоть до сечений и длин проводов. Чтобы потом не пришлось выслушивать жалобы от рабочих: опять не хватило бухты провода, которую «нужно докупить».

Проект должен пройти стадию согласования в органах Энергонадзора, и только после этого он может считаться рабочим документом. По завершении монтажа оборудования его нужно будет предъявить инспектору Госэнергонадзора во время приемки. А в случаях дальнейших перепланировок, ремонтов и переоснащений проект послужит путеводителем по электрической сети дома, избавив от риска наткнуться на скрытую проводку при сверлении стен. Наконец, страховая компания, обнаружившая несоответствия между проектом и расположением электроустановочных компонентов, не даст хороших условий страховки. Более того, в случае аварии с ущербом, нанесенным соседям (скажем, пожара), владелец дома, схема электросети которого не соответствует проекту, понесет более суровую ответственность.

Между тем, перед застройщиками часто возникает соблазн сэкономить на проекте. Скажем, самостоятельно найти проектную организацию, которая возьмется сделать проект недорого. Часто этот соблазн, подкрепленный надеждой на авось, приводит заказчика в бюро, предлагающее типовые проекты по электроснабжению. При этом вас уверяют, что с согласованием и приемкой не будет проблем – где надо, сидят «свои люди». Но даже если на деле все происходит именно так, подобный «проект-отписка» может доставить владельцу дома много неприятностей в будущем.

Будем реалистами: без блата, взяток и «нужных людей» редко кому удается обойтись в таком деле, как строительство коттеджа. Но зачем влезать в эту «кухню» заказчику? Лучше отдать предпочтение принципу «одного окна», а уж генеральный подрядчик, имеющий опыт и связи, решит вопросы скорее, надежнее и даже дешевле. Не секрет, что многие энергетические компании давно обзавелись «подсобными хозяйствами» в виде проектных бюро, и электротехнический проект очень часто отдается им на откуп: лучше позволить заработать часть денег еще одному смежнику, чем иметь проблемы с согласованием и приемкой. Заодно, глядишь, и мощностей больше выделят «для своих»…

Необходимо предостеречь будущего домовладельца и от случая, когда принцип «одного окна» нарушается самим генеральным подрядчиком. К сожалению, в условиях строительного бума на рынке присутствуют не только опытные и добросовестные компании, но и разного рода временщики-халтурщики. Бывает, что простые, на первый взгляд, понятия по-разному толкуются заказчиком и исполнителем, и это разночтение обнаруживается уже на стадии реализации проекта. Такое случалось, например, с некоторыми дизайнерскими бюро, которые обещают клиенту «сделать все». Потом выяснялось, что в это «все» электротехнический проект не входит, и для разводки электросети предлагается руководствоваться дизайн-проектом дома. Одним словом, проектированием должны заниматься профессионалы. И – профессионально!

Как избежать дефицита электроэнергии?

Когда мы впервые затронули понятие выделенной единовременно потребляемой мощности, для простоты была опущена важная вещь – коэффициент использования. На самом же деле суммарная мощность всего электрооборудования должна еще умножаться на этот коэффициент. Коэффициент принимается равным 1, если возможна синхронная работа всего имеющегося оборудования. Но если исключить такую возможность, отразив это в проекте, коэффициент может стать заметно меньше единицы, а, соответственно, уменьшится и единовременная мощность.

Есть такое устройство: переключатель приоритетных нагрузок. Это сетевой коммутатор, имеющий несколько выходов, к которым подводятся провода от разных групп розеток. При превышении установленного лимита мощности отключается одна из групп, затем – вторая, и т.д. По мере убывания их приоритетности, которая назначается исходя из здравого смысла и предпочтений хозяина дома. Например, агрегаты систем жизнеобеспечения и безопасности должны работать всегда. А при наличии резерва можно сделать приоритетными и другие нагрузки, скажем, комплекс домашнего кинотеатра. Коэффициент определяется проектировщиком. Наиболее частый — 0,7

Таким образом, проблема нехватки электроэнергии решается путем разнесения нагрузок по времени их работы. Что поделаешь, если гора не идет к Магомету! Конечно, сеть при этом получается более сложной, а изменение ее конфигурации затруднено. Гораздо более высокой гибкости и эффективности позволяет достичь система умного дома. При этом абсолютно безразлично, в какую розетку включен тот или иной агрегат. Приоритетность организуется по сети управления.

Попутно отметим и известный, хотя и не так часто практикуемый способ экономии электроэнергии – двухтарифный план. Многие энергоемкие агрегаты (стиральные машины, нагреватели воды в бассейне, теплые полы) можно запрограммировать на ночное время, когда электроэнергия стоит дешевле. Более того, их ночная работа может осуществляться в энергосберегающем режиме. Так, система «теплый пол», оснащенная таймером, ночью переводится обычно на программу, при которой температура нагрева на 5 С ниже номинальной. Наконец, решив проблему количества электроэнергии, можно приняться и за ее качество, фактически повысив категорию энергоснабжения. Речь идет об установках резервного электропитания, которые мгновенно включаются в случае обесточивания дома или при недопустимо низком падении напряжения (против превышения напряжения и мощных сетевых помех помогают стабилизаторы и фильтры). Несколько секунд напряжение в сети поддерживается с помощью преобразователя, который питается от аккумуляторов большой емкости, а за это время запускается дизель-генератор. Обычно он устанавливается в специальном техническом помещении в подвале, а на территории участка закапывается емкость с соляркой, запасы которой обновляются по мере расхода (обычно раз в год).

Вернемся снова к количеству. Раз мы заговорили о дизель-генераторах (газовых генераторах, а также всевозможных комбинированных агрегатах, дающих тепло и попутно электроэнергию), нужно сказать, что в принципе недостаток выделенной мощности никто не запрещает компенсировать с помощью «своей» электростанции. Все зависит от экономической целесообразности. При наличии газа подобное решение часто оказывается оправдано. Наоборот, в энергоизбыточных районах, где электричество стоит дешево и редко отключается, выгодным может оказаться даже электрическое отопление (случай, впрочем, нечастый). Так или иначе, даже при ограничениях, которые накладывает на нашу жизнь снабжение энергоресурсами, всегда есть определенная свобода маневра. Только маневрировать гораздо лучше во время работы над проектом, чем при вынужденной переделке законченного дома, который из-за беспечности его владельца оказался не энергоэффективным…

Что такое энергоэффективность?

Это совокупный КПД энергоресурсов (включая электричество), расходуемых на поддержание нужных условий жизненного пространства и высокого уровня комфорта. Энергоэффективности можно добиться путем тщательной работы над проектом, в котором учтены климатические и ландшафтные факторы. Однако внешние ресурсы лишь слегка «доводят» параметры микроклимата до нужных значений. Южный «домик из стекла», построенный в Подмосковье, окажется энергорасточительным, на его обогрев будет расходоваться огромное количество энергии. Наоборот, дом, удерживающий тепло (а в жаркое время – прохладу) благодаря хорошей термоизоляции стен, здесь более уместен. Энергоэффективность повышается также путем использования естественных источников энергии – с помощью ветряков, солнечных батарей, тепловых насосов. Особо можно говорить о биоклиматической архитектуре как растущей тенденции в загородном домостроении, когда разумное применение застекленных поверхностей в сочетании со специфическими объемно-планировочными решениями вносят свой энергетический вклад в микроклимат дома. Высшая стадия энергоэффективности – энергоавтономность, когда внешних энергоресурсов вообще не требуется. Конечно, в условиях нашего сурового климата это труднодостижимо, но приближение к идеалу все же реально. Цена энергоэффективности – высокие изначальные затраты на проектирование и дорогие технологии энергосбережения, включая «умный дом». Результат – ощутимая экономия на энергоносителях и высокая степень независимости от их поставщиков.

Нормативная база

Основной «устав электрика» – ПУЭ (Правила Устройства Электрооустановок). Это довольно объемный свод нормативов, рекомендаций и запретов, основанный на стандартах, относящихся к отдельным видам электромонтажных работ и конкретным типам оборудования. Как и в нашем законодательстве, «дух» закона здесь часто спорит с «буквой», имеются нестыковки и противоречия. Поэтому опытные энергетики работают не только «по уставу», но и «по понятиям». В этой области давно сложились свои традиции, негласно принятые толкования отдельных Правил и, конечно, накопился колоссальный опыт.

Электрическая сеть и ее основные компоненты

От электростанций энергия передается по высоковольтным ЛЭП на трансформаторные подстанции. Большие мощности при высоком напряжении в десятки и сотни кВ выгоднее передавать по проводам на большие расстояния, поскольку ток при этом небольшой и, соответственно, потери минимальные. Последняя из подстанций подает наши заветные 220 В потребителям по низковольтной сети (у электриков все ЛЭП ниже 1 кВ считаются низковольтными), которая может идти по воздушным или подземным коммуникациям. К дому может быть подведена трехфазная либо однофазная сеть, в зависимости от наличия трехфазных потребителей (некоторые электроплиты, двигатели и пр.). В первом случае это четыре провода: три фазовых и ноль, во втором – два, фаза и ноль. Действующее напряжение между фазами составляет 380 В (линейное), между каждой из фаз и нулевым проводом – 220 В.

Cиловой ввод в здание может быть выше или ниже уровня земли. Он оборудуется строго согласно нормам. Обычно в отверстие в стене вставляется отрезок стальной трубы, по которому пропускаются провода, и тщательно герметизируется. В настоящее время известно множество продвинутых вариантов устройства силовых вводов, обеспечивающих надежную и долговечную герметизацию с помощью различных полимерных компаундов.

Внутренняя разводка электросети может выполняться различными способами: в виде скрытой или (реже) открытой проводки, все зависит от конструкции коттеджа и материалов, из которых он построен. Так, в каркасных домах для прокладки проводов используются естественные пустоты внутри плит. В монолитных и кирпичных проделываются желоба, в которых проводка замоноличивается или прокладывается в стальных, пластиковых либо гофрированных трубах.

Особое внимание уделяется стыкам стен: поскольку здание «дышит», деформация конструкции может привести к обрыву натянутого провода либо повреждению изоляции. Одним словом, вариантов много, как и типов кабеля, выбор которого также зависит от конструкции дома и категории помещения. В «опасных» помещениях, отличающихся повышенной влажностью и высокой вероятностью осаждения конденсата, требования к проводам ужесточаются. Здесь необходим кабель с двойной изоляцией, не подверженной воздействиям температуры, влажности и времени. Наконец, бывают алюминиевые и медные провода. Алюминий встречается на старых объектах, теперь от него отказываются в пользу меди: во-первых, удельное сопротивление у алюминия заметно больше, что ведет к большим потерям либо расходам, поскольку приходится выбирать большее сечение. Во-вторых, алюминий ломок, из него невозможно сделать многожильный гибкий кабель, более удобный при прокладке. Ранее учитывался и тот факт, что алюминиевые провода соединяли только с помощью сварки, в отличие от меди, допускающей скрутку и пайку. Однако в настоящее время практикуют только клеммные соединения проводов.

Итак, за силовым вводом, ведущим в основной электрический шкаф (бывают еще и дополнительные, «начинка» которых определяется конкретным составом подключенного оборудования) следует пакетный выключатель, за ним счетчик электроэнергии, затем линия разветвляется на группы. Отдельно на розетки, отдельно на освещение (в простейшем случае). Обычно используются шкафы со степенью защиты от IP20. Однако во влажных помещениях (бассейны, сауны) необходима более высокая герметичность (от IP65). Это же относится и к электрическим шкафам, устанавливаемым на открытом воздухе для подключения садовой техники, ландшафтного освещения и т.д.

На входе каждой линии ставится автоматический выключатель, разрывающий цепь при превышении нормированного тока. «Автоматы» предпочтительнее пробок с одноразовыми плавкими вставками, они снабжены дугогасящими устройствами (в момент разрыва цепи при большом токе нагрузки возникает скачок напряжения, достаточный для пробоя воздушного зазора между расходящимися контактами, что приводит к быстрому износу контактов из-за переноса частиц металла). В автоматических выключателях применяют тепловой (на базе биметаллического элемента) и электромагнитный расцепители. В последнее время появляются и электронные, имеющие «на борту» сложную схемы с прецизионными датчиками тока и иногда даже гидравлическим приводом контактов.

В составе низковольтного оборудования, используемого для электрооснащения коттеджа, непременным и очень важным элементом является устройство защитного отключения (УЗО). Часто в электрическом шкафу ставят несколько УЗО на линии электрических приборов представляющих повышенную опасность при эксплуатации (проточные водонагреватели, электроплиты, теплые полы, стиральные машины, ванны с гидромассажем, джакузи и т.д.). УЗО реагирует на малейшую разницу токов в фазном и нейтральном проводниках. То, что тока уходит больше, чем возвращается к источнику, означает его утечку на землю в результате повреждения изоляции через заземленный корпус электроприбора. Если в коттедже нет заземления или оно выполнено не в соответствии с правилами, ток утечки может пройти через тело человека, который прикоснулся к корпусу неисправного электроприбора. И такие случаи, к сожалению, часты.

УЗО нормируются по токам срабатывания, которые достаточно малы: порядка 10-30 мА. Современные УЗО, как и автоматы, могут содержать сложную электронику. Отдельные модели реагируют не только на переменный, но и на постоянный ток, который может попасть на корпус устройства с выпрямителя блока питания. Бывают и комбинированные приборы, сочетающие в одном корпусе автоматический выключатель и УЗО (они защищают как от токов утечки, так и от короткого замыкания и перегрузки).

К компонентам сети относятся также понижающие трансформаторы и преобразователи на 12 В для некоторых типов светильников. Здесь же электроустановочные изделия – знакомые всем розетки и выключатели, а также относительно более новые устройства, например диммеры для плавной регулировки интенсивности света, кнопочные и сенсорные панели управления. Они, как и «исполнительное» электрооборудование дома (все, что включается в розетку или работает от выключателя), могут предназначаться для внутреннего или внешнего использования и иметь различные категории безопасности. Например, существуют специальные светильники для ванн, бассейнов, ландшафтного освещения, которым не страшна влажность, мороз, жара, прямой солнечный свет. Все эти устройства требуют отдельного разговора. Отметим лишь тенденцию к массовому переходу с ламп накаливания на гораздо более экономичные люминесцентные и светодиоды. Последние уникальны своим ресурсом (порядка 100 000 часов) и безграничными возможностями, которые они дают дизайнерам по свету.

Низковольтное оборудование модульного типа с унифицированными размерами и крепежными элементами для монтажа в электрическом щите (автоматы, УЗО, устройства защиты от импульсных перенапряжений и пр.), а также электроустановочные изделия выпускает множество компаний. Достаточно перечислить самые известные: ABB, SIEMENS, SCHNEIDER ELECTRIC (марка MERLIN GERIN), MOELLER ELECTRIC, GIRA, LEGRAND, BUSCH-JAEGER, MERTEN, BTICINO. Качество названных марок очень высокое, репутация завоевана на мировом рынке. Ассортимент постоянно совершенствуется, повышается надежность и уровень безопасности, расширяется спектр применения.

Электробезопасность

Электричество – стихия, таящая в себе потенциальную опасность. Большая часть пожаров происходит по причине короткого замыкания из-за поврежденной изоляции либо перегрузок, вызывающих разогрев проводов и возгорание. Не менее страшно и поражение человека электрическим током. Ток в 20 мА уже считается смертельно опасным! Меры по обеспечению электробезопасности могут быть эффективны только при условии, что они соблюдаются на всем протяжении электросети и в течение всего времени эксплуатации электроприборов. Все начинается с качества монтажных работ, правильного выбора провода и электротехнического оборудования. Здесь много всяких нюансов, отметим лишь основные.

Например, сечение провода, качество изоляции, безопасная прокладка, надежные контакты. По поводу последнего стоит сказать, что категорически не допускается зажимать под один винт алюминий с медью (медленнотекущая реакция приводит к потере контакта). Винтовые соединения требуют периодической профилактики (подтяжка) и уступают клеммам зажимного типа. К устройствам, обеспечивающим безопасную эксплуатацию электрооборудования, относятся и описанные выше автоматические выключатели и УЗО. Но отдельно следует рассмотреть такой важный компонент электросетей, как заземление.

Заземление обеспечивает отсутствие потенциала на металлических корпусах электроприборов относительно земли. Отдельная земляная шина большого сечения прокладывается по всей длине электрической сети, а конец ее подключается к заземлителям (вкопанным в землю на определенную глубину отрезкам металлических труб или штырей) либо к проводящим конструкциям дома, гальванически соединенным с заземлителями. Традиционно у нас в стране заземление применялось в основном на промышленных объектах, в жилых же домах довольствовались занулением. Корпуса приборов занулялись, т.е. подсоединялись к нейтрали (имеющей тот же потенциал, что и возвратный «нулевой» провод). Сама же нейтраль ведет к среднему выводу вторичной обмотки трансформатора подстанции, где и заземляется. Зануление обеспечивает мгновенное срабатывание устройств защитного отключения при замыкании на корпус или появлении на нем опасного потенциала. При наличии заземления последнее комбинируется с занулением. Иногда применяется повторное заземление, позволяющее надежнее выровнять потенциалы корпусов агрегатов, а также металлических фрагментов конструкции здания. Без заземления или зануления можно включать только приборы, имеющие двойную изоляцию (помеченные значком «квадрат в квадрате»).

Но, какими бы совершенными ни были средства электрозащиты, избежать неприятностей можно лишь неуклонно соблюдая элементарные правила техники безопасности. Не надо быть электриком, чтобы не хвататься одной рукой за металлический кожух работающего электродвигателя, а другой – за стальную водопроводную трубу!

Об электричестве нерукотворном

Говоря об электробезопасности, не следует забывать, что помимо бытового бывает еще и «небесное» электричество, таящее в себе большую опасность. Это обычная молния – разряд огромной мощности между заряженными до сотен и тысяч киловольт облаками и землей. Прямое попадание молнии в кровлю дома может вызвать пожар. Если же молния угодит в антенну, может сгореть телевизор или радиоприемник. Поэтому в районах с частыми грозами на кровлях домов рекомендуется устанавливать несложные устройства молниезащиты. Это молниеприемник (металлический штырь) на высокой мачте, установленный на крыше и подключенный к токоотводящему проводу, который, в свою очередь, заземляется с помощью металлического листа, вкопанного в землю. Если покрытие кровли металлическое, молниеприемник в виде металлической струны большого сечения протягивают вдоль конька крыши. Предусматривая внешнюю молниезащиту, необходимо устанавливать во вводном распределительном щите устройства защиты от импульсных перенапряжений (газовые разрядники, варисторы).
