Фундамент УШП: пошаговое выполнение
Порядок строительства УШП
Одним из преимуществ обустройства фундамента по шведской технологии является возможность самостоятельного выполнения всех работ. Главный недостаток – отсутствие возможности ремонта проведенных коммуникаций. Следовательно, в процессе закладки фундамента должна соблюдаться строгая очередность слоев, а каждый шаг должен быть обдуманным.
Разметка участка
На этом этапе проект дома переносится на местность. Отмечаются границы основания и планируются пути подвода коммуникационных систем. Чтобы не допустить подступ воды к контурам фундамента, в это же время прокладывают ливневую канализацию.
Земляные работы
Для обустройства фундамента по технологии утепленной шведской плиты не нужна глубокая яма, достаточно вырыть котлован на 40-50 см. Самое главное – снять весь плодородный слой, чтобы грунт с растительностью не притягивал влагу и не создавал условия для появления плесневелого грибка. Для работы можно нанять специальную технику, но, учитывая небольшую глубину, дешевле будет выполнить работу вручную.
Котлован для УШП
Дно подготовленного котлована рекомендуется обработать химикатами, чтобы остановить дальнейший рост растительности.
Затем обустраивается песчаная подушка. Для этого насыпают слой песка, смачивают его водой и тщательно утрамбовывают.
Границы котлована должны располагаться от периметра основания на расстоянии не меньше 1 метра. Здесь будет обустраиваться дренажная система. Для нее выбирают грунт, создавая траншеи для укладки дренажных труб. Дно траншей утрамбовывают глиной. Для этого насыпают ровный слой материала, увлажняют его и тщательно утрамбовывают.
Обустройство дренажной системы
Котлован застилают геологическим текстилем, при этом материал обязательно заводится на стены. Затем насыпают слой мелкого щебня, уплотняя его в траншеях. Поверх щебня укладывают дренажные трубы и снова насыпают щебень. Вся поверхность вновь застилается геотекстилем. Стоит отметить, что защита утепленной шведской плиты имеет огромное значение.
Прокладка коммуникаций
Коммуникационные работы на УШП
Разводка коммуникационных систем, включая водопровод и канализацию, должна обозначаться заранее, так как они укладываются непосредственно в монолит. При этом важно выполнить дублирование контуров, чтобы при непредвиденной ситуации подача и отвод воды не прекращались. Уложенные трубы водопроводной и канализационной системы засыпают слоем песка, который необходимо тщательно утрамбовать. Лучше всего выполнить этот процесс с помощью виброплиты.
Укладка утеплителя
Утепление основания является очень важным моментом, так как именно этот слой препятствует выходу тепла из дома в грунт и предотвращает проникновение холода из почвы в помещение. Укладывать утеплитель рекомендуется в два ряда: первый ряд охватывает периметр основания и отмостку, второй – укладывается со смещением от края на 45 см, создавая ребра жесткости. При укладке плоских листов утеплителя для крепления используют специальные пластиковые гвозди с широкими шляпками.
Плиты утеплителя нужно располагать в шахматном порядке, так как совмещенные стыки могут стать своеобразными мостиками холода.
Можно воспользоваться L-образными элементами, которые благодаря конструктивным особенностям могут укладываться без дополнительного крепления.
Выбор теплоизоляционного материала
Качественный утеплитель поможет избежать проблем с фундаментом. Поддержать нормальный температурный режим в помещении можно с помощью материала с низкой теплопроводностью.
Рынок строительных материалов представляет огромное количество утеплителей. Но для утепленной шведской плиты лучше использовать экструдированный пенополистирол «Пеноплекс». Этот материал обладает некоторыми преимуществами:
Выбор материалов для утепления
- Долговечный.
- Препятствует размножению микроорганизмов.
- Экологически безопасный.
- Устойчив к воздействию повышенной влажности.

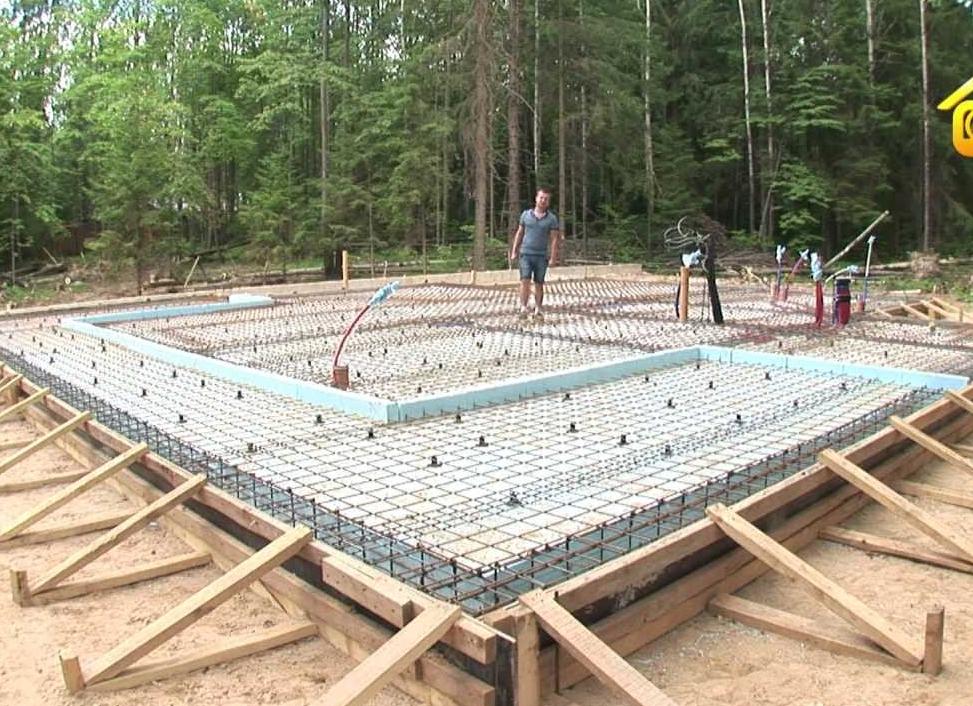

Армирование и установка теплого пола
Армирующая сетка также укладывается в два слоя. Вначале укладывают первую сетку, на которой монтируется система теплого пола, затем идет второй армирующий слой. Важно помнить, что прутья арматуры в этом случае не рекомендуется соединять с помощью сварки, так как в результате нагревания может наблюдаться потеря жесткости. Лучшим вариантом соединения прутков считается вязка мягкой проволокой.
Установка теплого пола выполняется на специальные подставки, выполненные из высококачественного пластика. При монтаже системы важно учитывать будущую планировку дома, включая расположение мебели в комнатах, чтобы избежать лишних затрат на электроэнергию.
Правила укладки труб теплого пола
Чтобы избежать неприятных моментов при эксплуатации теплого пола, следует придерживаться определенных правил:
- Для достижения большей тепловой мощности трубы следует укладывать более плотно. Следовательно, у стен трубы должны лежать более плотно, чем в середине комнаты.
- Минимальное расстояние между трубами – 10 см, более плотная укладка приведет к перерасходу трубы, а эффект останется таким же.
- Не стоит делать расстояние между трубами более 25 см, чтобы температура равномерно распределялась по поверхности.
- При укладке теплого пола отступ от наружных стен должен быть не мене 15 см.
Соблюдение этих простых правил обеспечит комфортные условия внутри помещения.
Монтаж опалубочной системы
Монтаж опалубки для УШП
Опалубка предназначена для удержания бетонной массы. Возможно использование классического варианта из фанерных щитов или досок и соответствующих подпорок. Внутренняя часть опалубки выстилается полистиролом для получения ровной и гладкой поверхности. Так как исключается контакт опалубочной конструкции с бетонным раствором, используемый материал можно использовать при дальнейшем строительстве.
Заливка бетонной массы
На завершающем этапе всю конструкцию заливают бетонным раствором. При этом процесс должен быть одноразовым, порционная заливка должна выполняться с промежутком не более 1 часа. Нельзя забывать об уплотнении раствора, для чего желательно воспользоваться виброплитой. Чтобы добиться ровной поверхности, готовое монолитное основание шлифуют. Через сутки можно снимать опалубочную систему.
В процессе застывания бетона важно обеспечить надлежащий уход за фундаментом. Для этого в жаркое время проводят увлажнение поверхности и закрывают полиэтиленовой пленкой, защищая от осадков.
Технология утепленной шведской плиты для возведения фундамента позволяет сократить сроки, отведенные на строительство. Кроме того существует реальная возможность сэкономить на отоплении, благодаря высоким энергосберегающим характеристикам основания такого типа.
Метки: УШП
Достоинства
Несмотря на то что распространение УШП как технологии произошло относительно недавно, некоторые выводы относительно качеств такого фундамента можно вывести однозначно:
1. Возможность строительства в местностях, имеющих неблагоприятные геологические условия. Имеется в виду наличие грунтовых вод, выраженные процессы пучения, сезонные подвижки грунта, опасность подтопления участка, что в условиях большинства регионов России весьма актуально.
Важно! Утепленная шведская плита — выход для тех, кто вынужден строить дом на «сложном» грунте.
2. Отсутствует необходимость копать глубокий котлован, не надо даже заглубляться ниже уровня промерзания почвы. Достаточно снять верхний плодородный слой, спланировать участок.
3. Теплый пол обеспечивает мощную тепловую подушку, которая не тратит энергию на прогрев грунта и эффективно отдает тепло в дом. Это позволяет уменьшить расходы на обогрев, что для районов с низкими температурами очень важно.
4. Все коммуникации вмонтированы в плиту, что не требует последующего штробления и ввода в дом труб. В целом это обстоятельство является и достоинством, и недостатком фундамента УШП одновременно, так как наряду с удобством пользования имеется опасность выхода из строя, что повлечет за собой сложные ремонтные работы и необходимость разбивать плиту. Такая операция не сможет не сказаться на прочности основания.
5. Завершение работ по созданию УШП означает наличие ровного пола первого этажа, который готов к настилу напольных покрытий. Таким образом, фундамент одновременно играет роль перекрытия.
6. Эффективные гидроизоляция и теплоизоляция надежно защищают шведскую плиту, значительно увеличивая ее долговечность и сохраняя ее свойства. Конструкция обеспечивает невосприимчивость к процессам пучения и устраняет риск деформации при подвижках, отчего приобретение усталости материала существенно замедляется.
Недостатки
У УШП фундамента минусы в основном общие для всех плитных оснований, но имеются и специфические моменты.
Недостатки УШП:
1. Высокая ответственность работ требует наличия квалифицированных рабочих, имеющих опыт и полное понимание физической сути конструкции.
Допущенные ошибки, вызванные недопониманием принципа действия УШП, могут свести всю работу к нулю. Тем более что готовый фундамент не позволяет проверить, насколько качественно и тщательно произведены работы. Все проблемы «вылезут» только после нескольких лет эксплуатации.
2. Вмонтированные трубы являются не только удобным и удачным решением, но и возможной проблемой — если что-то выйдет из строя, ремонт станет очень трудной задачей.
3. Считается, что максимальное количество этажей для УШП — три. Тем не менее из соображений запаса прочности, максимальная этажность для такого основания принимается в два этажа. Иногда такая ситуация вынуждает отказываться от мансарды и строить дом из более легких материалов, что вызывает определенные сомнения в теплоудерживающих свойствах стен.
4. Пол первого этажа — верхняя плоскость плиты — находится относительно низко, что зачастую воспринимается негативно. Возникают опасения о попадании в дом снега, воды: если случаются подтопления, то весь фундамент может оказаться под водой.
5. Конструкция не позволяет иметь подвал. Для частного дома это существенный минус, так как он объединяет в себе вспомогательное помещение, кладовую для хранения припасов, мастерскую и т. д.
Отзывы владельцев домов
В сети имеется довольно большое количество ресурсов, на которых ведется активное обсуждение шведской плиты как типа фундамента и как технологии в целом. Об УШП фундаменте отзывы владельцев содержат впечатления от проживания в таком доме. Итак, УШП: отзывы владельцев (вернее, некоторые из них).
«Строить дом на УШП вынудило неудачное расположение участка — низина, грунт глинистый. Решили не экономить и сделали все по технологии. Теплый пол — это отлично, дома всегда уютно и тепло. Никаких проблем пока не замечено»
«Начинал строить УШП просто потому, что хотел именно такой фундамент, хотя местность позволяла сделать любой другой. Пока не пожалел, хотя трубы в бетоне — как-то сомнительно, но будем надеяться на лучшее…»
«Посоветовали знакомые, они специалисты-строители. Сам я в этих делах мало смыслю, положился на их знания и опыт… В общем-то, здорово — теплые полы, дома всегда май-месяц»
Общий настрой всех отзывов достаточно оптимистичен, хотя для более корректного освещения вопроса неплохо было бы выслушать мнение человека, прожившего в доме на УШП лет 10-20 и узнать, какие проблемы возникают в течение этого срока и насколько сложно их решать. Пока об УШП отзывы такого рода не встречаются, поскольку практика строительства подобных фундаментов распространена относительно недавно.
УШП фундамент под ключ: цена
Перечисленные выше для фундамента УШП недостатки многие дополняют ещё одним: стоимость шведской плиты. Так ли это? Посмотрим, из каких позиций складывается стоимость УШП:
- площадь плиты;
- стоимость материалов;
- цена доставки;
- аренда техники;
- оплата труда исполнителей работ.
В разных местностях и условиях цены могут существенно отличаться друг от друга, поэтому и УШП фундамент цену имеет очень разную. Прежде всего — цены на материалы. Гравий и песок в среднем 1 тыс. и 500 р./куб. м. соответственно, утеплитель — около 1 тыс. рублей за упаковку (0,6 куб. м), бетон марки М300 — около 3 тыс. р./куб. м. Здесь же подсчитываются расходы на приобретение труб для коммуникаций, для теплых полов и т. д.
К сведению: судя по данным, имеющимся в сети, стоимость УШП под ключ, предлагаемая различными фирмами, и расходы людей, строившихся самостоятельно, отличаются в 2-3 раза.
Причинами такого несоответствия становится желание сэкономить (зачастую оказывается, что при самостоятельном строительстве человек отказался, например, от теплого пола), приобретение более дешевых материалов и т. д. Кроме того, расходы на доставку существенно влияют на общую сумму, а расстояния могут быть очень разными. И также надо учитывать оплату труда: показатель, который указывает на квалификацию, а также — опыт рабочих.
Таким образом, получается, что утепленная шведская плита цену м2 имеет от 2 до 8 тыс. рублей, причем нижний порог стоимости — это показатель довольно сомнительный, он взят из отзывов людей, все делавших самостоятельно и с большими упрощениями. Отсюда можно примерно вывести общую стоимость УШП: фундамент 100 кв. м. обойдется в сумму 200-800 тыс. рублей. Соответственно, шведская плита фундамент цена кв м составит 2-8 тыс. рублей.
Следует учесть, что в данном случае целесообразнее обратиться к профильной организации и заключить договор на строительство УШП фундамента под ключ: цена будет выше, но это стоит того, чтобы иметь гарантии соблюдения технологии.
Критерии выбора в сравнении с другими типами оснований
Ленточный
Что лучше: УШП или ленточный фундамент? Высокая стоимость УШП — причина, заставляющая взвесить еще раз обоснованность выбора и рассмотреть альтернативные варианты.
Например, самый распространенный ленточный фундамент. Стоимость его обустройства значительно ниже, к тому же он позволяет оборудовать подвал, что является серьезным преимуществом. Но следует помнить, в каких условиях используется УШП, на каких грунтах и что получается в результате строительства.
Ленточный фундамент требует заглубления ниже уровня промерзания почвы, что может означать глубину в 2 метра и более. Высокий уровень почвенных вод может сделать такую операцию невозможной. Кроме этого, для корректного сравнения к цене ленточного основания следовало бы прибавлять стоимость перекрытия цокольного этажа, поскольку УШП таковым и является. При этом снижается расходная часть по материалам и оплате работ. Таким образом, в выборе ленточный фундамент или утепленная шведская плита: цена может оказаться сопоставимой.
Финская плита
Можно рассмотреть еще один вариант замены — утепленная финская плита. Она получила аббревиатуру УФФ (Утепленный Фундамент Финский).
Суть конструкции состоит в том, что стены опираются не на бетонную стяжку, а на отдельную мелкозаглубленную ленту. Это основная разница между финской и шведской плитой.
Дополнительными отличиями от УШП являются:
- теплый пол не интегрирован в плиту и оборудуется в процессе отделки;
- необходимость дополнительной опалубки — если УШП требует опалубку по периметру, то УФФ оборудуется и внутренней, что повышает стоимость работ;
- меньшая нагрузка на плиту, пол несет чисто эксплуатационные нагрузки.
По отзывам специалистов, с УФФ имеются некоторые непонятные моменты — наряду с довольно подробными чертежами нигде нет цифровых значений, с помощью которых можно было бы вести более точные расчеты. От этого возникают разночтения, неодинаковые подходы к обустройству фундамента. Технология сырая, требует отработки в условиях России и более подробного анализа.
Стоимость УФФ, по оценкам специалистов и отзывам владельцев, выше примерно на 15% от цены плиты УШП, что объясняется высокой сложностью основания, более интенсивными земляными работами и наличием дополнительных операций в технологии.
Выводы
Строительство жилья в большинстве районов страны ведется в сложных условиях. Часто за основу выбора места принимается близость к черте города, экономичность в подведении коммуникаций и наличие путей сообщения. Геологические условия участка редко соответствуют выгодным географическим данным, поэтому приходится использовать методики, допустимые на сложных грунтах, и имеющиеся, например, у шведской плиты минусы констатировать как факт.
Таким образом, применение УШП можно считать мерой вынужденной, а высокую стоимость фундамента шведская плита — ценой компенсации неблагоприятных воздействий среды. Тем не менее полученный результат оправдывает понесенные расходы и предоставляет возможность жить в теплом и уютном доме. Нам остаётся только ждать новые отзывы: УШП фундамент технология продолжает развиваться.
Фундамент утепленная шведская плита (устройство фундамента шведская плита) не является новинкой в прямом смысле этого слова. В европейских странах данная конструкция давно прошла испытания и активно используется для строительства домов.
Но в наших широтах шведская плита только начинает свое «шествие», так что полной информации по поводу ее долговечности и эксплуатационным свойствам нет.
Тем не менее, преимущества УШП настолько привлекательны, что все большее количество частных застройщиков при выборе типа фундамента (о плюсах и минусах плитного фундамента) склоняется именно к шведской плите.
Рекомендации по производству работ
Утепленная шведская плита – УШП – имеет некоторое сходство с классическим плитным фундаментом (плитный фундамент — технология работ). Однако технология ее устройства настолько специфична, что браться за ее реализацию без опыта крайне рискованно.
Даже набор инструментов и материалов, используемых для монтажа УШП, непривычен. Бетонная смесь, арматура, песок и гравий – вот стандартный набор основных материалов, которые являются основными для возведения фундаментов.
В состав утепленной шведской плиты — фундамента нового поколения – входит гораздо более широкий перечень стройматериалов.
Строители, специализирующиеся на строительстве УШП, рекомендуют при выполнении работ придерживаться следующих рекомендаций:
- В процессе разработки котлована снимать верхний слой земли толщиной от 30 до 40 мм. Если есть такая возможность, лучше добраться до материнского грунта.
- Дно и откосы котлована следует выстилать геотекстилем. Перехлест отдельных полос материала – не менее 150 мм.
- Дно котлована засыпать песком и щебнем послойно. Песок проливать водой и уплотнять при помощи виброплиты. Толщина каждого слоя не должна превышать 150 мм.
Коммуникации
Инженерные коммуникации, предусмотренные проектом, закладываются только после подготовки основания фундамента и его упрочнения.
К данным элементам относятся:
- система канализации;
- ввод водопровода;
- электрические кабели;
- заземление.
На данном этапе обустраивается и дренажная система. Ее монтаж производится следующим образом:
- на поверхности основания размечается проектная канализационная система;
- выкапываются траншеи, в которые закладываются трубы канализационные;
- производится обратная засыпка систем – дренажной и канализационной.
Проблемы утепленной шведской плиты заключаются именно в способе монтажа коммуникаций. В случае их повреждения добраться до них чрезвычайно трудно. Поэтому данному этапу строители уделяют повышенное внимание.
После того, как эта часть работ выполнена, в обязательном порядке проверяется горизонтальность основания и его соответствие проектным отметкам.
Укладка теплоизоляционных плит
При строительстве УШП сборку утеплителя можно производить двумя способами. В первом случае применяются стандартные плоские плиты пенополистирола.
Во втором – так называемые L – блоки. При использовании специальных блоков процесс монтажа значительно укоряется, так как отпадает необходимость склеивания конструкций для утепления торцов плиты. Да и опалубка в этом случае не требуется.
При использовании плоских теплоизоляционных плит бортовые части утеплителя укрепляются обрезной доской по периметру фундамента – иными словами, монтируется опалубка.
Следующий шаг – укладка утеплителя на подушку. Плиты размещаются вразбежку, со смещением стыков. В местах торцевых примыканий утеплитель крепится тарельчатыми пластиковыми дюбелями. Таким образом монтируется основной слой теплоизоляции. Его поверхность выстилается пароизоляционной пленкой.
В оформленном коробе размечаются места установки ребер жесткости. Их количество и шаг определяется расчетным методом.
Далее, в соответствии с проектом, укладываются дополнительные слои утеплителя – один или два.
Армирование ребер жесткости
Ребра жесткости фундамента теплая шведская плита армируются двумя парами стержней диаметром 10 или 12 мм. Располагаются они в продольном направлении ребра.
Для придания конструкции жесткой пространственной формы стержни вяжутся распределительными хомутами, выполненными из арматуры диаметром 8 мм. Шаг установки хомутов – 300 мм. Каркасы собираются на земле, и только потом устанавливаются в рабочее положение на утеплитель.
Остальная площадь фундаментной плиты (плитный фундамент) армируется стержнями диаметром 6-10 мм, связанными между собой в единую плоскую сетку с размером ячейки 150х150 мм. И каркасы и сетка непосредственно на теплоизоляционный материал не укладываются: предварительно на пенополистирол ставятся специальные фиксаторы, изготовленные из ПВХ.
Продольная стыковка армирующих стержней должна выполняться с перехлестом не менее 240 мм (20 d).
Монтаж труб теплого пола
Трубы (о трубах для теплого водяного пола) будущего теплого пола монтируются непосредственно поверх арматурной сетки. Их диаметр и шаг также определяются расчетным путем в процессе проектирования.
Надо сказать, что, в отличие от других типов фундаментов, для УШП невозможно сформулировать некие универсальные рекомендации, по которым можно без особых расчетов соорудить вполне надежную основу под дом. Поэтому утепленную шведскую плиту своими руками без проекта построить практически нереально.
Места пересечения труб с ребрами жесткости, на которые будут опираться несущие стены или дверные проемы, защищаются гильзами. Это может быть как специальная гофрозащита, так и отрезки трубы ПНД длиной 40-50 см.
По окончании укладки трубопровода теплого пола монтируется коллектор (коллектор для теплого водяного пола). Обычно он устанавливается на отметке +0,600. Для установки коллектора в нужном положении вбивается пара арматурных стержней (иногда используется 4 стержня) диаметром 12 мм.
Высота их достигает полутора метров. На проектной отметке крепится доска, на которой и производится непосредственно монтаж коллектора (монтаж коллектора для теплого водяного пола своими руками).
Трубы подключаются к коллектору, причем места их подъема в обязательном порядке защищаются гофрозащитой. Смонтированная система теплого пола заполняется теплоносителем, проверяется под давлением на герметичность и опрессовывается.
Многие застройщики задаются вопросом: можно ли строить утепленную шведскую плиту без теплого пола? Специалисты на этот счет имеют единое мнение: возведение УШП без отопительного контура становится бессмысленным.
Промежуточный контроль
Прежде чем приступить к заливке бетона, необходимо убедиться в качестве выполнения предыдущих этапов работ:
- производится контрольный обмер короба и проверяется правильность армирования и вязки;
- проверяется целостность теплоизоляции, удаляется из короба мусор, листья и прочие посторонние предметы;
- при помощи полиэтилена и специальных заглушек закрываются выводы всех коммуникаций для предотвращения попадания в их бетонной смеси;
В последнюю очередь проверяется надежность всех временных креплений, склонных к смещению во время заливки бетоном.
Заливка бетона
Бетон, выгружаемый непосредственно в короб, распределяют по нему при помощи гладилок, совковых лопат. При этом необходимо обеспечить затекание смеси в труднодоступные места посредством глубинного вибратора.
Время на выполнение этого этапа работ весьма ограничено – не более часа. Если по каким-либо причинам допущен перерыв в работе, возобновить ее можно до момента набора прочности бетоном до 1,5 МПа.
При этом организуются рабочие швы между уже залитой и вновь заливаемой частями. Швы перед возобновлением заливки предварительно смачиваются водой и грунтуются цементным молочком.
По окончании заливки бетон накрывается полиэтиленом и оставляют в покое на 7 дней.
