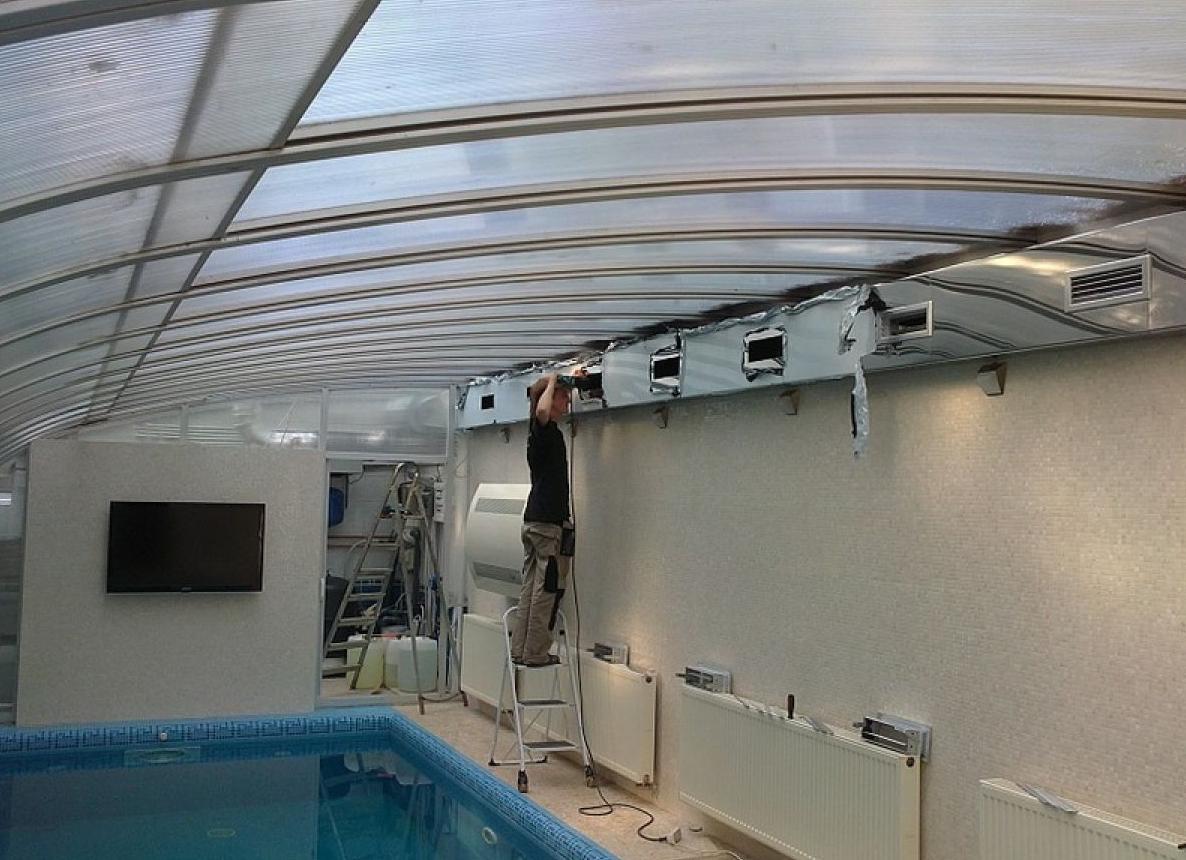

Вентиляция в частном бассейне

Содержание

Расчет вентиляции бассейна 23м2 при разных условиях (пример):

Бассейн 6,9х3,4м в коттедже Производительность вентиляции бассейна 23м2 в зависимости от условий:
С противотоком, подводными струями (без осушителя) в г. Москва С противотоком, подводными струями (с осушителем) в г. Москва С гейзером и фонтаном (без осушителя) в г. Москва С противотоком, подводными струями (без осушителя) в г. Самара С гейзером и фонтаном (без осушителя) в г. Самара
Приток 1540 м3/ч 770 м3/ч 1030 м3/ч 1390 м3/ч 940 м3/ч
Вытяжка 1710 м3/ч 860 м3/ч 1150 м3/ч 1550 м3/ч 1040 м3/ч
Осушитель 117 л/сут.

Как видите, расходы воздуха отличаются даже для разных вариантов одного и того же бассейна, поэтому онлайн-калькуляторы не могут учесть всех показателей и считают с запасом. Например: Система противотока в бассейне увеличивает размер вентиляционного оборудования на 33%, а установка водяной горки — на 50% !

Закупая оборудование по расчету онлайн-калькуляторов, Вы просто переплачиваете за бесполезно увеличенный типоразмер вентиляционных установок.

Для точного расчета конкретно Вашего бассейна советую разрабатывать проект вентиляции и не жалеть 25-40 тысяч рублей. Вы можете заказать проект вентиляции бассейна у меня на странице Услуги . Для проектирования потребуются архитектурные планы в DWG (AutoCAD).

Схемы вентиляции частного бассейна

Все схемы поддержания микроклимата сводятся к комбинированию вентиляции и осушителя. Это и есть комбинированный метод осушения.
Существуют 6 вариантов:

• приточная и вытяжная установки (раздельные);
• приточно-вытяжная установка (единая) с обводным каналом;
• приточно-вытяжная установка (единая) с рекуператором.

Все 3 варианта комбинируются с осушителем и получаем еще 3 схемы:
• приточная и вытяжная установки (раздельные) c осушителем;
• приточно-вытяжная установка (единая) с обводным каналом и осушителем;
• приточно-вытяжная установка (единая) с рекуператором и осушителем.

Давайте разбираться, но забегая вперед скажу:

Правильная схема вентиляции и осушения для частного бассейна – всего одна. Самая первая. Осушитель воздуха в частном бассейне — вещь дорогая и бестолковая. А рекуперация и обводной канал подходят только для крупных коммерческих бассейнов.

Давайте разберем каждое оборудование по порядку, и все станет понятно.

Осушители воздуха для бассейна

Существует 2 вида осушителей: конденсационный и адсорбционный. Не стоит пугаться названиям, все просто.

Конденсационный – это охладитель и нагреватель воздуха в одном небольшом корпусе.
Влажный воздух забирается из бассейна и сначала проходит через охладитель. В нем воздух охлаждается и оставляет на стенках охладителя всю влагу, которая стекает в лоток и уходит в канализацию. Воздух же становится холодный и сухой, а проходя через секцию нагрева – подогревается и подается уже теплый и сухой обратно в помещение бассейна.

Компании-производители: Danterm, Danvex, Hidros, NeoClima, Fairland и т.п.
Выпускаются настенного и канального типа (картинки ниже).


Осушители воздуха сильно шумят на 35-40 Дб, поэтому часто устанавливают канальный осушитель, которые шумит, но уже в подвале или техническом помещении для оборудования бассейна. Сухой и влажный воздух подается и забирается по сети воздуховодов.

Адсорбционный осушитель – это большой вращающийся диск заполненный силикагелем, веществом, которое быстро впитывает в себя влагу. Влажный воздух проходит через ячейки, заполненные силикагелем, и отдает ему всю влагу, а сам воздух при этом осушается без изменения температуры.

Такой осушитель значительно мощнее своего конденсационного «собрата» , и вполне способен в одиночку осушить воздух в бассейне, но стоимость переваливает за 700 тысяч рублей.
Компании-производители: вышеперечисленные + Гигротерм с их линейкой оборудования DST.

Почему осушитель воздуха в частном бассейне – выброшенные деньги?

Всё достаточно просто, смотрим таблицы. Сколько влаги выделяет бассейн в режиме использования:

Примерные влаговыделения частных бассейнов в зависимости от площади зеркала воды в режиме работы.
Бассейн в Московской области с устройством противотока и подводными струями.
15 м2 18 м2 21 м2 24 м2 27 м2 30 м2 33 м2 36 м2
4,3 кг/ч 7,5 кг/ч 8,7 кг/ч 10,0 кг/ч 11,3 кг/ч 12,5 кг/ч 13,8 кг/ч 15,0 кг/ч

Сколько влаги забирает осушитель марки Dantherm при 30оС и 55% влажности

Бытовая серия Промышленная серия
Марка CDP 35 СDP 45 СDP 65 СDP 70 СDP 125 CDP 165
Влагосъем 0,9 кг/ч 1,4 кг/ч 2,2 кг/ч 2,8 кг/ч 5,2 кг/ч 6,2 кг/ч
Цена, руб. 221 940р. 257 400р. 361 170р. 361 170р. 608 000р. 848 000р.

Из таблиц видим:

1. Модельный ряд осушителей не предназначен для осушения воздуха.
На самый маленький бассейн 15м2 с влаговыделениями 4,3 кг/ч придется поставить большой промышленный осушитель CDP 125 по розничной цене 608 000 рублей. Ошибки здесь нет. Осушители выпускаются совсем для другого.

2. Производители указывают некорректную мощность осушителей.
Если посмотрите осушители фирм Danterm, Danvex и т.п., увидите, что заявленная производительность (л/сут) рассчитана на воздух с температурой 30оС и влажностью в помещении 80%. Я уже говорил, что влажность воздуха в бассейне согласно СП 31 нужно поддерживать не более 55% и никак не 80%.

Получается, что реальная производительность осушителя значительно меньше той, что указана в каталогах. Производитель нас обманывает.

3. В бассейне все равно придется делать систему вентиляции.
Людям нужно дышать, помещение проветривать, а запахи реагентов удалять.


Согласно СП 31-113-2004 «Бассейны для плавания» необходимый воздухообмен на 1 плавающего 80м3/ч. Поэтому совершенно нет необходимости покупать дорогой осушитель взамен системы вентиляции.

Итого: Применение осушителя воздуха экономически не обосновано. Владелец частного бассейна никогда не окупит вложений на покупку осушителя. Осушитель воздуха – очень нужное оборудование, но только в коммерческих бассейнах.

Как же тогда осушать воздух в бассейне?

Эффективно осушать воздух просто, увеличивая объем воздуха, который продувается через бассейн системой вентиляции. Разберем такие системы — их всего 3.

Приточно-вытяжная установка с рекуператором для бассейна

Рекуператор (теплообменник «воздух-воздух») – стальной короб, через который по каналам, разделенным тонким стальным листом, проходят встречные потоки свежего уличного и грязного удаляемого воздуха. Происходит обмен теплом, за счет которого холодный уличный воздух немного нагревается за счет уходящего загрязненного.

Главная функция рекуператора – экономить тепло, которое необходимо для нагрева приточного воздуха зимой Т.к. мы забираем воздух с улицы холодным. Экономия тепла рекуператором просто колоссальная, но эффективен он только на бассейнах с зеркалом воды более 40м2.

Чтобы это понять, нужно обратиться к режимам работы вентиляции бассейна. Система вентиляции бассейна рассчитывается для 4 режимов работы:

• Лето/Зима.
• День/Ночь (или эксплуатация/режим простоя)

Лето. Летом воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагрева, минуя нагреватель и рекуператор. Содержание влаги в уличном воздухе летом очень большое — 12,8 г/кг. Поэтому, чтобы удалить влагу из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.

Зима. Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн, но вот что главное – он очень сухой. Его влагосодержание всего 0,39 г/кг , т.е. в 32 раза суше, чем воздух летом, а значит и количество такого воздуха для осушения бассейна нужно в несколько раз меньше. Так, для осушения воздуха вентиляцией в бассейне с площадью воды 25м2, летом нужно примерно 3000м3/ч воздуха, а зимой — всего 400 м3/ч., что в 7.5 раз меньше.

Приточная установка зимой просто снижает обороты. Нагреть нужно всего 400м3/ч, а эффективность и окупаемость рекуператора наступает при объемах воздуха более 1000м3/ч. Такой объем воздуха для осушения бассейна зимой может понадобиться только при площади поверхности воды более 40м2.

Стоит хорошо подумать и покупать рекуператор для бассейна только с пластифицированными пластинами. Они защитят рекуператор от влаги. А окупаемость рекуператора наступает как минимум через 2 года использования.

Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды бассейна в нерабочее время. Так Вы сможете снизить влаговыделения бассейна, а значит уменьшить и объем воздуха, и потребление системы вентиляции на 70%.

Приточно-вытяжная установка с обводным каналом

Обводной канал или рециркуляция от слова «циркуль» – круг. Удаляемый воздух мы просто подмешиваем к приточному. Зачем?- Этот вопрос стоит задать мне по телефону, если Вы будете заказывать проектирование коммерческого бассейна с площадью зеркала воды более 80 м2.

Приточная и вытяжная установки (раздельные)

В этом случае у нас появляется возможность более гибко подойти к размещению оборудования системы вентиляции. Мы делаем отдельно приточную и вытяжную установки. Они занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000м3/ч, а зимой нагревает и подает всего 400м3/ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.
Это самая простая и самая эффективная схема вентиляции бассейна. Осушение воздуха – технологически весьма хлопотный процесс. Воздух нужно сначала охладить, затем нагреть.
Зачем нам это нужно, если влажный воздух можно просто выкинуть на улицу? Для нагрева 400м3/ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 оС на улице.

«Если Вы такой умный, тогда зачем вообще производят осушители воздуха? Где они нужны?»

Во-первых, производители сами дают ответ на этот вопрос.
Осушители эффективны в помещения с небольшими ванными например 3х3м, в том числе лечебными, влажные зоны СПА и парной, помещения зоны отдыха при сауне.

Во-вторых, осушители воздуха промышленных моделей выгодны в коммерческих плавательных бассейнах, где зеркало воды никогда не закрывается тентами и жалюзи, бассейн работает круглосуточно и круглогодично. Объемы воздуха на вентиляцию в таких бассейнах очень большие, и вент.установки потребляют очень много как электроэнергии, так и тепла на подогрев воздуха зимой. В таких бассейнах в ночное время система вентиляции отключается в целях экономии, а осушители продолжают работать.

Выводы:

1. Осушитель воздуха в частных бассейнах – бестолково и дорого. Не сможет заменить систему вентиляции. Людям нужно дышать, запахи хлора нужно удалять.

2. Приточно-вытяжные установки с рекуператором ничего не экономят, т.к. зимой на осушение частного бассейна требуется в 7.5 раз меньше воздуха, чем летом. Установка работает на минимуме, поэтому рекуператор совершенно неэффективен.

3. Самый эффективный вариант вентиляции частного бассейна и его осушения – раздельные приточная и вытяжная установки. Выбрасывать влажный воздух на улицу проще, чем его осушать.

Особенности воздухообмена бассейнов

Во время строительства плавательных бассейнов общественного и частного назначения иногда не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.

Галерея изображений Фото из Борьба с повышенной влажностью Побочный полезный эффект Моноблочные виды оборудования Нюансы проектирования Подготовка воздуха перед подачей Приточный вариант вентиляции Расположение оборудования системы Установка с одним вентилятором

Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.

Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность

Вентиляция помещений бассейна выполняет две основные функции:

  • поддержание оптимальных показаний влажности;
  • обеспечение воздухообмена согласно санитарно-гигиенических норм.

Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку не комфортно, он ощущает излишнюю духоту и утомительную тяжесть.

Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательных бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м2 и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Схема воздухообмена в бассейне частного дома выполняется согласно проекта, в котором учтены площадь ванны, тип и мощность системы отопления (+)

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

  • водный температурный режим +26-29°С;
  • воздушный температурный режим +27-32°С;
  • значение относительной влажности в летний период 65%;
  • значение относительной влажности в зимний период 50%;
  • подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена.

Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

Проект бассейна закрытого типа обязательно включает вентиляционную систему, т.к. поставку свежего воздуха и поддержку комфортных параметров среды может осуществлять только она

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП “Проектирование бассейнов”.

Последовательность проектирования вентиляции осуществляется в таком порядке:

  1. Расчет влагопоступления и теплопотерь.
  2. Выбор схемы вентиляции и осушения.
  3. Расчет предполагаемого воздухообмена.
  4. Подбор оборудования и трассировка воздуховодов.
  5. Аэродинамические и гидравлические расчеты.
  6. Оформление чертежей.
  7. Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальных и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат.

Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

Система вентиляции дополнена канальными осушителями, производящими забор свежей порции воздуха за пределами бассейна. Излишек воздушной массы отводится вытяжными устройствами (+)

Способы контроля влажности

Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.

Метод #1 – использование осушителей воздуха

Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.

Определяем оптимальную относительную влажность бассейна в частном доме для выбора необходимых характеристик осушителя

Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха.

Осушители по назначению разделяются на типа:

  1. Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
  2. Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.

По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.

Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.

Нужен ли в бассейне осушитель воздуха настенного типа или необходимо установить канальный вариант выбирает хозяин дома

В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично.

Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.

Настенные осушители могут понижать уровень влажности в закрытом помещении, но они не способны поставлять свежий воздух (+)

Метод #2 – организация полноценной вентиляции

Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств.

Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.

В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.

Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.

Приточно-вытяжные установки для вентиляции бассейна наиболее эффективны в зимний период (+)

Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы.

Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.

Методы организации вентилирования бассейнов

Предотвратить испарение воды с водной поверхности бассейна практически невозможно. Можно несколько понизить уровень влажности и сократить расходы на вентилирование применением специальных непроницаемых покрытий для водной поверхности.

Если во время эксплуатации уменьшить температуру воды и увеличить температуру воздуха, то испарение води с бассейна уменьшится.

Также предотвратить избыточное испарение можно, не нарушая приточных и вытяжных потоков воздуха. Для наиболее эффективного воздухообмена и вентиляции бассейнов наиболее рациональным и действенным есть применение систем и оборудования, специализированно выпускаемых для нужд искусственных водоемов.

Приточно-вытяжная вентиляция

Хорошую вентиляцию в помещении бассейна обеспечивает специально спроектированная вентиляция на базе приточно-вытяжных установок с рекуперацией воздуха. Такая система производит забор части воздуха с улицы и смешивает ее с частью имеющегося в помещении.

После подогрева смешанный воздушный поток поставляется в бассейн. За счет подмешивания к свежей части теплой порции воздуха, находящегося в бассейне, сокращаются затраты энергии на достижение требующейся температуры.

С помощью приточно-вытяжной схемы снижается до нормативной влажность и устраняются неприятные диффузии. Благодаря подмесу “уличного” воздуха, сокращается доля взвешенных частиц, негативно воздействующих на дыхательные каналы людей и в целом на здоровье.

В приточно-вытяжных устройствах никогда не смешиваются встречные потоки. Приточные решетки устанавливают на разных уровнях с вытяжными отсосами.

Преимущества приточно-вытяжной системы вентиляции с рекуператором состоит в высоком энергосбережении

Системы вентиляции такого типа очень эффективны в бассейнах с небольшой площадью зеркала воды и не очень интенсивным режимом эксплуатации. Вариант отличается экономичностью, но не всегда гарантирует комфортный уровень влажности.

Принцип действия системы заключается в осуществлении обмена влажного воздуха из бассейна на более сухой из внешней среды. Для большей экономии электроэнергии система оборудуется частотными регуляторами. С их помощью снижается производительность системы в зависимости от необходимости вентилирования.

С помощью приточно-вытяжных систем обеспечивается интенсивный воздухообмен на протяжении года, хотя в летний период она менее эффективна ввиду повышенной атмосферной влажности. Этот метод способен осушать воздух в 98% случаях.

Преимуществом признано наличие оптимальных параметров, возможность регулирования производительности, большой поток свежего воздуха и хорошая энергоэффективность. К недостаткам можно отнести возможность кратковременного превышения показателя расчетной влажности в летний период.

Комбинация вентиляционной установки и осушителя

Применение осушения воздуха и использование принудительных приборов вентиляции по отдельности не могут гарантировать должного эффекта, поэтому на практике их совмещают. При комбинации осушителей воздуха с минимальным воздухообменом вентиляционных установок можно легко получить оптимальную влажность в бассейне.

Отопление, осушение воздуха и вентиляция бассейнов в комплексе приносит максимально полезный результат. Однако вместо разрозненных систем, собранных в комплекс, лучше установить систему кондиционирования, в одиночку справляющуюся с перечисленными функциями

Устройства приточно-вытяжной вентиляции доукомплектовываются настенными или кассетными осушителями. Настенные варианты находятся в помещении бассейна, а осушители канального типа размещаются в подсобных помещениях. Целесообразно использование одновременно двух приборов осушения.

В этом случае вентиляция осуществляется в таком порядке: посредством приточного вентилятора воздух подается в канальный осушитель, смешивается с рециркуляционным, затем осушается и подается в помещение. Удаление воздуха происходит через вытяжной вентилятор из верхней зоны.

Такой принудительный тип воздухообмена с осушителем наиболее целесообразно использовать в частных бассейнах коттеджей, в отелях или учебных заведениях. Канальные осушители используют при водном зеркале более 50 м2.

Преимуществом способа есть минимальная стоимость, простота монтажа и эксплуатации. Недостатком является обеспечение только санитарно-гигиенической нормы свежего воздуха, высокая температура помещения, а также повышенный расход электроэнергии летом.

Для обработки бассейна бывает недостаточно установки только приточно-вытяжной вентиляции. Она лишь частично удаляет излишек влажности. Хорошие результаты система способна показать в тандеме с осушителями воздуха (+)

Симбиоз вентиляции, осушителя и кондиционирующих систем

Самым энергоэффективным методом снижения влажности в бассейне есть установка универсальных климатических систем, являющихся совмещением элементов осушения воздуха, вентиляции и кондиционирования.

В этом случае работа приточно-вытяжной вентиляции стандартная. Система дополняется секциями охлаждения и автономными осушителями.

Симбиоз осушителя воздуха и механической приточно-вытяжной вентиляции гарантирует наиболее оптимальное вентилирование бассейна (+)

Основная нагрузка ложится на приточно-вытяжную вентиляцию. При повышенной влажности и в пиковые периоды включаются в работу элементы систем осушения и кондиционирования. Зимой влажность регулирует осушитель воздуха, а система вентиляции осуществляет необходимый воздухообмен.

Сегодня потребителю предлагаются высокотехнологичные агрегаты с объединением всех трех функций, то есть вентиляция, осушение, кондиционирование. Такие инновационные установки укомплектовываются двухступенчатыми утилизаторами тепла, встроенными осушителями с тепловым насосом и встроенной системой автоматики.

Наличие автоматики позволяет подобрать наиболее оптимальный режим обработки воздуха. Преимуществом системы есть наличие максимальной энергоэффективности и гарантия соблюдения необходимых параметров влажности бассейна круглый год. Комплекс имеет высокую первоначальную стоимость.

Монтаж климатических комплексов

В бассейнах с площадью водной поверхности более 50 м2 применяются для целей воздухообмена и вентилирования современные климатические комплексы. Эти многофункциональные агрегаты предназначены для поддержания микроклимата в заданных режимах в течении круглого года.

Они способны проводить очистку, осушение и нагрев воздушных масс помещения. Эти агрегаты модульного типа поставляются полностью готовыми к монтажу.

Комплекс состоит из таких элементов:

  • приточные и вытяжные вентиляторы;
  • рекуператор;
  • осушитель;
  • калорифер;
  • фильтр;
  • воздушные клапаны;
  • блок управления.

Комплектация индивидуальная и может изменяться по предпочтениям заказчикам. Такой комплекс работает в разных режимах.

Его датчики реагируют на изменения параметров воздуха и агрегат автоматически меняет режим работы на более подходящий. Такие климатические комплексы отличаются внушительными габаритами, поэтому для их монтажа необходимо выделять специальное помещение.

Климатический комплекс является мощной установкой с внушительными габаритами и расширенным функционалом

Такая мощная климатическая установка способна поддерживать необходимый микроклимат в помещениях с большой площадью.

Применение этого климатического комплекса может заменить отопительные приборы, осушители, приточно-вытяжные установки во всем помещении. Комплексы такого типа часто устанавливаются в коттеджах, частных домах, лечебных и спортивных бассейнах.

Существующие нормы параметров

При создании вентиляции в бассейне частного дома нужно учитывать следующие факторы внешней среды:

  • влажность воздуха не более 65%;
  • температура воздуха, которая не будет отличаться от температуры воды в бассейне более чем на 2°;
  • температура воды должна быть не выше 32°;
  • скорость перемещения воздуха не должна быть более 0,2 м/с.

Именно эти параметры считаются основополагающими в формировании благоприятного микроклимата такого помещения, как бассейн. При проектировании системы очень важно учитывать разницу между объемом приходящего воздуха и уходящего из системы.

Расчет вентиляции бассейна.

Этот параметр напрямую будет зависеть от того, какова скорость воздушных потоков. Вентиляция в бассейне частного дома должна быть организована по принудительному принципу. Естественных воздушных потоков не всегда достаточно для того, чтобы микроклимат был действительно благоприятным.

Уровень шума не должен превышать того уровня, который установлен законом. Чаще всего это значение составляет 60 дБ. При выборе техники и оборудования обязательно нужно учитывать, что она должна иметь достаточно высокую производительность.

Разработка проекта: особенности

Одним из самых важных этапов в организации вентиляции в бассейне частного дома является ее проектирование. Важно учитывать все нюансы работы системы. При проектировании нужно обеспечивать не только эффективный воздухообмен между внутренней и внешней средой, а также исключить образование различных вредных факторов, которые могут отрицательно сказаться на организме человека. Одним из таковых является образование конденсата внутри шахты. Это может пагубно сказаться на ее сроке эксплуатации. Именно поэтому шахты в обязательном порядке нужно утеплять. Причем делать это можно как изнутри, так и снаружи. Иногда система дополняется специальными нагревательными клапанами. Обязательным условием является использование поддонов для сбора конденсата.

Схема приточно-вытяжной вентиляции в бассейне.

Бассейн частного дома — это то место, которое не всегда активно используется людьми. Именно поэтому на этапе проектирования обязательно нужно продумать, чтобы можно было экономить электрическую энергию. Здесь все реализуется достаточно просто. Когда бассейн заморожен, не нужно использовать оборудование на полную мощность. Лучше всего приобретать такие устройства, которые позволят в нерабочие периоды обеспечивать циркуляцию воздуха, но на минимальном уровне. Когда человек захочет активно пользоваться бассейном, он легко сможет включить все имеющееся оборудование на максимальную мощность. Очень удобный способ экономии электроэнергии.

Современная приточно-вытяжная вентиляция может решать сразу несколько задач. Она содержит несколько основных узлов. Обязательно в ее состав входят: вентиляторы, фильтры и калорифер. Можно использовать и дополнительное оборудование. Таковым, например, может выступать рекуператор. Это приспособление позволяет приблизительно на 1/4 сократить расход электрической энергии. Современные бассейны частных домов используют водяное отопление. Его, как правило, располагают по всему периметру чаши.

При этом система вентиляции бассейна частного дома чаще всего отделяется от основной.

Расчет вентиляционной системы

Схема устройства рекуператора.

Очень важно правильно рассчитать вентиляционную систему бассейна частного дома. Это позволит создать комфорт и уют в помещении. При расчетах учитываются различные параметры. В этом помещении допускается уровень влажности, равный 65%. В некоторых случаях этот параметр приходится снижать до 50.

Бассейн — место, где постоянно ощущается избыток влажности в воздухе. Это неизбежно. Даже тогда, когда вытяжная вентиляция организована правильно, можно не рассчитывать на то, что дискомфорта не будет. Разумеется, человек будет себя чувствовать намного лучше, чем тогда, когда ее нет. При повышенной влажности воздуха наблюдается выпадение конденсата на стенках помещения. Это неблагоприятный фактор, с которым обязательно нужно бороться. Все дело в правильных расчетах.

Аналитические вычисления могут завести человека достаточно далеко. Однако это вовсе не означает, что люди сами не могут произвести все необходимые расчеты. Все делается предельно просто.

Для начала необходимо определить расход воздуха.

Параметр воздухообмена определяется на основании данных, которые содержатся в специальных таблицах. Выбираются они в соответствии с площадью чаши бассейна.

Итак, все расчеты производятся на основании совокупности данных. Здесь можно выделить следующие аспекты:

Схема работы вентиляции бассейна.

  • площадь чаши бассейна;
  • площадь дорожек, которые предназначены для обхода;
  • общая площадь помещения, где располагается бассейн;
  • показания температуры снаружи и внутри помещения в теплый и холодный период;
  • температура воды и воздуха внутри помещения;
  • особенности перемещения воздуха внутри помещения, этот параметр может очень сильно сказываться на результате;
  • количество человек, которое одновременно будет плавать в бассейне.

Количество параметров велико. Все они обязательно должны учитываться в процессе проектирования. Однако необязательно, что один из них не примет нулевого значения. Современные конструкторские бюро располагают огромным количеством материала, который позволяет им делать расчеты систем вентиляции бассейнов частных домов. Эти параметры получаются путем многолетних экспериментов и получения аналитических расчетов. На основе этих данных и создается приблизительный или точный параметрический анализ. Самостоятельно производить расчеты можно, но не всегда можно получить достоверный результат. Помощь специалистов, работающих в этом направлении, может пригодиться.

Дополнительные моменты

Если вентиляция проектируется самостоятельно, то любой стандартный расчет должен содержать в себе несколько вычислительных операций. Основными из них считаются:

  1. Вычисление явного тепла. Под таким теплом понимается температура нагревательных приборов, температура тела человека, который находится в бассейне, температура всех обогревателей и т.д.
  2. Поступление влаги во внешнюю среду. Это влага, которая исходит от человека, самого бассейна или от обходных дорожек. Нельзя терять из виду ни один параметр. Ведь это может негативно сказаться на всех последующих расчетах.
  3. Рассчитывается теплообмен исходя из параметров влажности и явного тепла. Это значение сравнивается с нормативами, которые располагаются в специальной таблице. На основе полученного значения и выбирается параметр для бассейна.

Итак, в расчетах нет ничего сложного. Они позволяют грамотно и в короткий срок подсчитать все параметры, необходимые для составления проекта. На основе уточнения результатов можно в любой момент вносить коррективы в проект.

К примеру, он может изначально не предполагать использования мощного оборудования. Если в ходе расчетов получились неоднозначные результаты, то можно внести корректировки в оборудование. Всегда можно установить дополнительную систему охлаждения для воды и отопительный прибор для нагрева в зимний период.

Создаются универсальные таблицы, которые на основании начальных значений помогут выбрать любые варианты устройств. Это очень важно как на этапе проектирования, так и на этапе реализации уже готовой системы вентиляции.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
