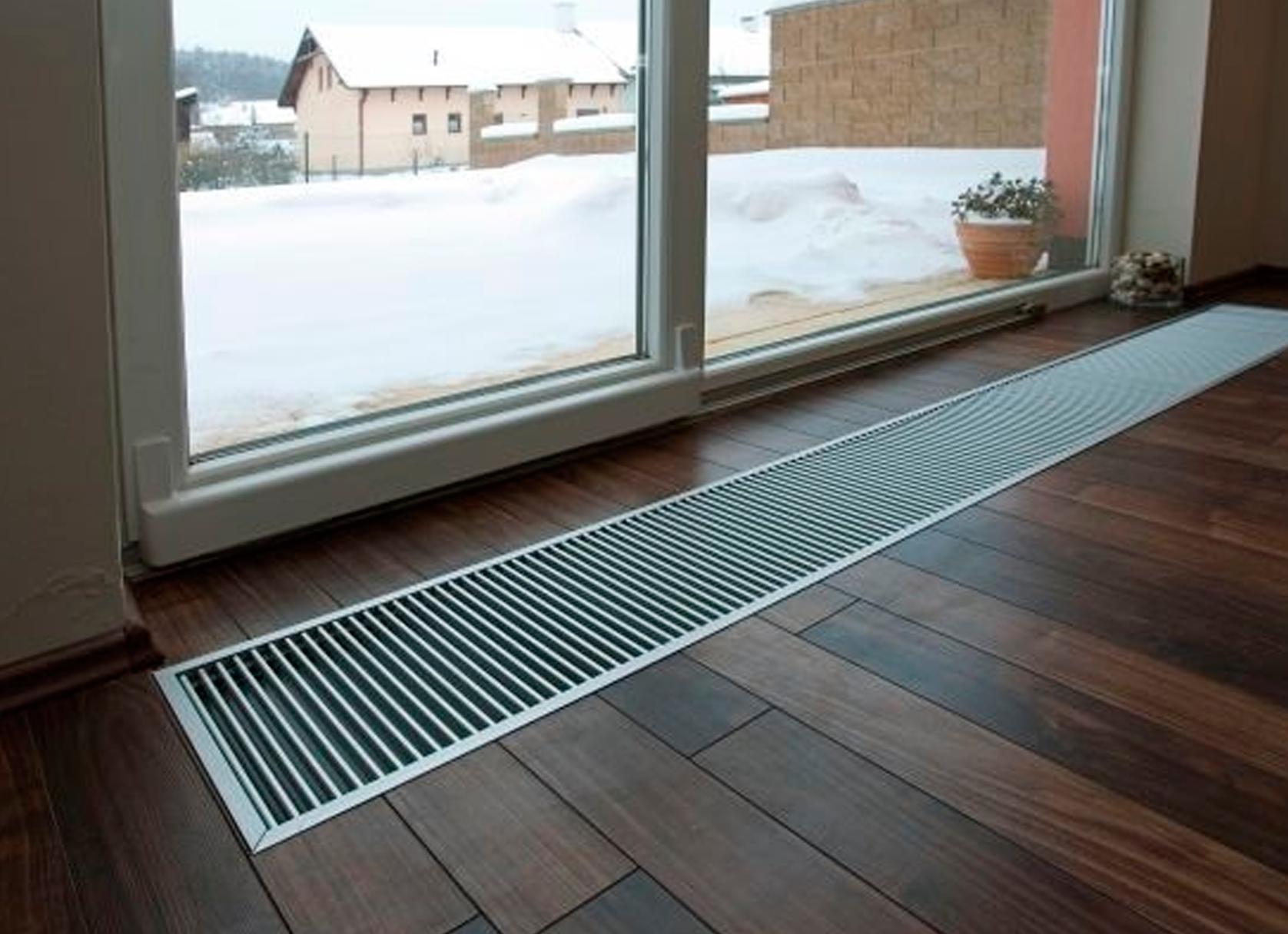

Вентиляция в полу

Общее описание решеток для вентиляции

Решетка – это обязательный компонент системы вентиляции, установленной в частном домовладении или квартире, в офисе, банке либо на предприятии.

Она служит конструкционным завершением воздухопроводной шахты и любых ее ответвлений. Дополнительно выполняет предохранительную функцию и позволяет контролировать циркуляцию потоков кислорода.

Выбирая решетку для вентиляционного комплекса не нужно покупать самую дешевую. Лучше отдать предпочтение качественному изделию, которое долго прослужит и сохранит привлекательный внешний вид

Производством статичных и регулируемых модулей занимаются отечественные и зарубежные компании, поставляющие на потребительский рынок строительно-монтажные аксессуары и сопутствующие товары.

Как устроены модули?

Стандартная вентиляционная решетка обычно состоит из трех фрагментов:

• ребристая фасадная часть;
• внутренняя фильтрационная сетка;
• корпус.

Регулируемые модели имеют более сложное устройство. Их внешняя часть оснащается подвижными жалюзи. Это дает возможность задавать воздухопотоку нужное направление и равномерно распределять кислород по всем комнатам, имеющимся в квартире, доме или здании.

При покупке, регулируемую решетку нужно очень внимательно осмотреть и убедиться, что мобильные элементы не заедают и хорошо двигаются во все, предусмотренные конструкцией стороны. Только тогда пользоваться устройством будет легко и удобно

Внутри корпуса решетки с запорным клапаном стоит специальная шторка, продувающаяся только в одном направлении. Это помогает исключить обратную тягу и попадание в систему извне инородных предметов и неприятных запахов.

Подробная классификации изделий

Все решетки, имеющиеся в продаже, классифицируются по разным параметрам. Основное распределение идет по таким пунктам, как:

• место установки – снаружи помещения, внутри или между комнат;
• назначение – настенные, потолочные, напольные, цокольные, фронтальные, дверные;
• базовая конструкция – стационарные (неподвижные), регулируемые, инерционные, клапанные, щелевые и декоративные;
• материал изготовления – пластик высокой прочности, алюминий с анодированным покрытием, коррозийно устойчивая сталь, дерево, керамика/гипс, латунь, медь, бронза;
• форма – многоугольник до 8 граней, круг, овал, ромб, квадрат, стандартный или удлиненный прямоугольник;
• размер – наиболее распространены форматы 204х204 мм и 300х300 мм, но и любые другие габариты можно найти или изготовить под заказ;
• способ монтажа – встраиваемые или накладные;
• дополнительные функции.

Каждый параметр одинаково важен и помогает создать в помещении условия для комфортной работы и проживания.

Решетки для внутреннего использования подбираются под имеющийся интерьер. При таком подходе они не выбиваются из общего ансамбля и не портят стилевое решение внутрикомнатной обстановки

Различия по месту монтажа

Наружные решетки способствуют забору воздуха с улицы и предохраняют систему от попадания мелкого и крупного мусора, осадков, пыли, грызунов, листвы и грязи.

К этим предметам предъявляются особые требования по уровню прочности, стойкости к температурным перепадам и восприимчивости к механическим повреждениям.

Внутренние решетки размещаются в жилых или рабочих помещениях. Их основная функция заключается в правильном распределении воздухопотока по комнатам и эстетичном завершении вентиляционной магистрали.

Монтаж внешних вентиляционных решеток проводится со стороны улицы. Установить изделие можно в любом удобном для себя месте. Располагаясь на стене, элемент почти всегда будет чистым, а находясь в нижней части фундамента начнет быстро загрязняться

Переточные элементы обеспечивают оптимальный уровень межкомнатной вентиляции. Их монтируют в двери, стены и гипсокартонные перегородки. Благодаря чему циркуляция кислорода ни на минуту не прерывается, а воздух постоянно обновляется даже в самых отдаленных помещениях.

В пол решетку монтируют только в случае, когда вентиляционная система начинается в подвальном помещении или цокольном этаже, но не имеет разводки каналов.

Подразделение по размещению

Решетки, предназначенные для вентиляционных систем, бывают настенными, потолочными, напольными, дверными, фронтальными и цокольными.

Настенные и потолочные изделия для внутреннего использования отличаются небольшим весом и, помимо своих основных функций, несут еще и декоративную нагрузку.

Блоки, подходящие для наружной установки в стенах, обладают механической прочностью и высокой стойкостью к внешним атмосферным проявлениям.

Решетки, установленные с внешней стороны здания в стенах, часто оснащаются системой подогрева. Это помогает в период холодов избежать забивания снегом и образования наледи

Напольные модели используются для организации подвода свежего воздуха в нижнюю часть жилого или рабочего помещения. От настенных и потолочных такие варианты отличаются рекордными прочностными характеристиками и хорошей износостойкостью. Спокойно переносят солидные физические нагрузки и не боятся внешнего давления.

Дверные вентиляционные модули обеспечивают корректную циркуляцию воздухопотока и отсутствие сквозняков. На коробку обычно монтируют одно удлиненное изделие или несколько квадратных, либо круглых. Ограничений по этому параметру нет. Выбор основывается на личных предпочтениях и сочетаемости с общим оформлением помещения.

Фронтальные элементы ставятся преимущественно на чердаках или мансардных этажах. Имеют аккуратную широкую окантовку и способствуют правильному воздухообмену в верхней части домовладения.

Располагающиеся на полу решетки легко очищаются от неизбежных загрязнений и не требуют специфического, сложного ухода. Долго сохраняют изначальную привлекательность и эстетичный вид

Цокольные решетки гарантируют корректную естественную вентиляцию подвальных отсеков и эффективно защищают воздухоотводы от проникновения грызунов и мелких вредителей.

Внешний вид изделия находится здесь на втором месте, а приоритетом считаются прочность и невосприимчивость к погодным проявлениям.

Конструкционные особенности и специфика

К самым распространенным относятся стандартные стационарные решетки без наворотов. Элементарная конфигурация и отсутствие подвижных частей делают модели очень надежными, долговечными и эксплуатационно устойчивыми.

Решетки стационарного типа подходят для установки в системы воздухотвода любой сложности. В специализированном магазине можно приобрести как бюджетные, так и более качественные модели средней и высшей категории

Регулируемые конструкции оснащаются подвижными ребрами типа жалюзи. Они не только предохраняют систему от внешнего проникновения инородных элементов, но и предоставляют возможность управлять потоком воздуха по своему усмотрению.

Инерционные блоки производители снабжают подвижными ламелями. Изделия с таким функционалом самостоятельно открывают/закрывают заслонки, чутко реагируя на скорость поступающего воздуха.

Наибольший эффект регулируемый модуль демонстрирует в регионах с переменчивым климатом. Он избавляет хозяев от необходимости тщательно закрывать канальный вход из-за погодных катаклизмов. Для предохранения системы нужно лишь правильно выставить положение ребер

Вентиляционная решетка с обратным клапаном дает возможность уменьшать/увеличивать объем проходного сечения магистрали. Наиболее действенно проявляет себя в кухнях, санузлах и ванных комнатах. Когда система не активна, клапан препятствует попаданию внутрь пуха, мелкого мусора, насекомых и пылевых фрагментов.

Устройства щелевого типа предназначаются для равномерного распределения воздуха в больших пространствах и крупногабаритных помещениях. Просто и быстро устанавливаются и, благодаря компактности, почти не бросаются в глаза.

Базовый функционал решеток инерционного типа предполагает работу только в одном направлении. В основном их используют для удаления неприятных запахов и загрязненного воздуха из жилых, служебных и рабочих помещений

Декоративные решетки для систем вентиляции в первую очередь несут эстетическую функцию. Их выбирают особо тщательно в четком соответствии с интерьерным решением помещения.

Модели выглядят броско и привлекательно, гармонично вписываются в общее оформление комнаты и параллельно работают по своему прямому назначению. Для обустройства вентиляции в стильной кухне красивая решетка ставится на вытяжку и деликатно скрывает выход воздухоотводной системы от глаз.

Решетка с клапаном, вмонтированная в вентиляционный комплекс, в зимний период времени преградит дорогу холодному воздуху, пытающемуся попасть в систему из внешней среды

Материалы для изготовления

Для изготовления вентиляционных решеток используют такие материалы, как:

• пластик;
• дерево;
• алюминий/сталь;
• гипс;
• ценные металлы.

Пластиковые модели недорого стоят и относятся к самым распространенным. Среди них можно встретить не только белоснежные, но и цветные решетки. Они долго служат, легко чистятся, не тускнеют и проявляют стойкость к агрессивным химическим соединениям. За счет небольшого веса подходят для установки на гипсокартонные стены.

К минусам продукции относятся склонность к пожелтению и выцветанию, недостаточная конструкционная прочность и ограниченная теплостойкость.

Из-за этих параметров пластиковые модули не используются на улице, а монтируются, как правило, внутри закрытых помещений.

В продаже есть изделия из пластика с пленочным покрытием, имитирующим фактуру дерева или металл. Пленка очень плотно прилегает к поверхности, не трескается и спокойно переносит изменение условий окружающей среды

Деревянные модули абсолютно натуральны и экологически безопасны. Подходят для использования в помещениях с оптимальным уровнем общей влажности.

Нуждаются в специфической обработке, а без нее быстро теряют свои эстетические свойства. К поверхности крепятся при помощи саморезов или болтов, оснащенных декоративной шляпкой.

Решетки из алюминия или стали предназначаются для внешней установки. Они имеют антикоррозийное анодированное покрытие, не боятся влаги и сырости, хорошо переносят ультрафиолет, выдерживают интенсивное давление воздуха и прочие воздействия агрессивной внешней среды.

Наружные металлические вентиляционные решетки из стали отличаются хорошей прочностью и солидным весом. Для установки им обязательно требуется надежный и мощный крепеж

Гипсовые или керамические модели не слишком распространены и в основном выпускаются под заказ. Их приобретают владельцы, создавшие в своих домах классический помпезный интерьер в дворцовом стиле.

Для наружного применения такие изделия не подходят ввиду высокой чувствительности к влаге и температурным перепадам.

В категорию вентиляционных решеток из ценных металлов входят латунные, бронзовые и медные приспособления. Они стоят в несколько раз дороже остальных, но выглядят солидно, элегантно и по-настоящему роскошно.

Рисунок можно выбрать в каталоге компании-производителя или заказать по собственному оригинальному эскизу.

Нюансы размерной линейки

Для пластиковых вентиляционных решеток актуальна размерная линейка от 15х15 см до 30х30 см. По форме для этого материала нет никаких ограничений.

У всех остальных моделей, представленных на рынке, есть маленькие изделия 5,8х5,8 см, средние – 10х10 см и 15х15 см, и крупногабаритные — 30х30 см. Самым популярным форматом для прямоугольных модулей является 17х8 см.

Это – лишь самые основные типоразмеры. Любой другой формат тоже можно найти в продаже или заказать индивидуально.

Ассортимент декоративных вентиляционных элементов очень широк и полностью удовлетворяет запросы даже очень придирчивых клиентов, предъявляющих строгие требования к каждой детали обстановки

Наличие дополнительных функций

Некоторые решетки имеют в своем арсенале полезные бонусные опции. Самой актуальной из них считается способность к поглощению шума.

В корпусе таких моделей стоит специальный звукопоглощающий материал, препятствующий проникновению в жилое или рабочее помещение посторонних шумов.

Дополнительно такие модели фильтруют поступающий в жилое помещение воздух и освобождают его от пылевых частичек и грязи. В упрек изделиям можно поставить только довольно крупный размер и внушительную посадочную глубину.

Решетки с эффектом шумопоглощения используют жители частных и многоквартирных домов, расположенных в самых активных и густонаселенных районах города. Установка модуля помогает снизить уровень шумности и делает атмосферу в помещении более тихой и спокойной

Как сделать правильный выбор?

Подбирать решетки для обустройства вентиляционной системы необходимо согласно их будущему расположению. Не стоит экономить и покупать для наружного использования пластиковую модель. Она не выдержит нагрузки и не сможет должным образом противостоять агрессивному воздействию окружающей среды.

В результате придется снова тратиться на новую вещь и платить дополнительные деньги мастеру за установочные работы.

Не рекомендуется размещать потолочные вентиляционные решетки над рабочим местом, кроватью или столом. Если изделие вдруг случайно выпадет, пострадают люди, а это крайне нежелательно

Для эстетичного закрытия и предохранения фасадных выходов вентиляционных магистралей лучше всего подходят алюминиевые изделия с анодированным покрытием. Они демонстрируют хорошую сопротивляемость влаге, мало весят и легко монтируются.

Если необходимо создать более мощное заграждение от животных, грызунов и крупных посторонних предметов, стоит обратить внимание на модели из стали, покрытые антикоррозийным напылением.

Они эффективно защитят воздухоотводы от проникновения извне, но обязательно потребуют установки надежных крепежных элементов, способных стабильно держать тяжелый модуль на определенном месте.

Образцы из дерева или гипса можно размещать в теплых, закрытых помещениях с оптимальным уровнем влаги. В сырых комнатах изделия потеряют свои прочностные качества и привлекательный внешний вид.

Пластиковый вариант универсален и подходит для установки практически в любом месте внутри здания. Производится в разнообразных формах и типоразмерах.

Имеет минимальный вес, монтируется быстро с помощью общепринятых крепежных элементов. В отдельных случаях «сажается» на герметик.

Не требует сложного ухода и сохраняет базовые характеристики на протяжении всего периода эксплуатации. Стоит значительно дешевле аналогичных товаров из других материалов, пользуется большим спросом и есть в наличии в любом хозяйственном магазине.

Пластиковые решетки можно установить на кухне, в санузле или ванной комнате. Они легко переносят контакт с влагой, не страдают от температурных перепадов и надолго сохраняют нормальный внешний вид

Модели из ценных металлов продаются по самой высокой цене и, в первую очередь, несут исключительно декоративную нагрузку. Их подбирают под стиль и цветовое решение интерьера и размещают на видных местах. Такие изделия придают обстановке оттенок роскоши, подчеркивают статус владельца помещения.

Есть ли смысл переплачивать за латунные, бронзовые или медные решетки, клиент решает самостоятельно, исходя из бюджета, выделенного на ремонт и обустройство помещения.

Предметы с подвижными элементами почти всегда изготовляются из пластика или металла. Их стоит приобретать, чтобы иметь возможность регулировать работу вентиляционного комплекса и задавать воздухопотоку наиболее комфортное для жильцов направление.

Отличие систем по принципу воздухообмена

Любая система вентиляции по принципу воздухообмена может быть:

• естественной — без использования вентиляторов;
• принудительной — и для притока, и для вытяжки используются вентиляторы;
• естественно-принудительной — либо для притока (очень редко), либо для вытяжки (почти всегда) используются вентиляторы.

Ниже рассмотрим, как именно делаются эти схемы.

Естественная система (продухи)

Для подпольного пространства обычно хватает и естественной системы вентиляции (про ее обустройство можно почитать подробнее) — места там немного, слишком быстрый воздухообмен не требуется.

Прямоугольные и круглые продухи

Вариант более экономичный (нет расходов на электричество) и простой (реально сделать своими руками, имея из инструментов одну болгарку).

Такая схема хороша, если дом стоит на возвышенности, или хотя бы на продуваемой местности. Если вокруг стоят другие дома, или деревья, или у вас кирпичный высокий забор, или дом расположен в низине — естественная вентиляция вряд ли поможет.

Чтобы сделать такую систему, нужно прорезать в подветренной и противоположной ей сторонах фундамента отверстия (прямоугольные либо круглые) — продухи. Через которые будет поступать воздух. Располагаться они должны равномерно по всей длине каждой из сторон. Через них будет осуществляться и приток, и вытяжка воздуха.

Чтобы выполнить расчет количества и размера отверстий — используем строительную норму: площадь продухов должна составлять 1/400 от площади подпола. То есть если у вас дом с общей площадью в 100 «квадратов», то суммарная площадь продухов должна быть около 0.25 м².

Другие правила, которые нужно учитывать:

1. Площадь 1 отверстия: от 50 см².
2. От угла фундамента до продуха должно оставаться не менее 90 см (иначе этот угол будет продуваться плохо).
3. Если почва, на которой стоит дом, имеет повышенное содержание радона — площадь продухов должна составлять 1/100 относительно площади подпола.
4. Центральная точка отверстия должна находиться на высоте 30 см от поверхности.
5. Если в фундаменте есть промежуточные стены — в них тоже должны быть отверстия.
6. Расстояние между продухами — не более 3 м.

Если на опалубку закрепить трубу, вентиляционные отверстия не придется сверлить: они останутся в фундаменте

Снаружи продухи прикрываются вентиляционными решетками, в идеале — с сеткой (с ячейками не более 5 мм).

Когда можно обойтись без продухов?

Делать отверстия в фундаменте не обязательно, если:

• грунт в подполье укрыт паронепроницаемым материалом, лежащим внахлест на 15 см, и приклеенным краями к фундаменту;
• подпольное пространство сообщается с помещениями первого этажа (к примеру — используется для хранения чего-либо, и периодически открывается);
• в подпол проведен воздуховод, обеспечивающий минимум 0.5 л/с на каждые 5 «квадратов» площади, и при этом фундамент утеплен снаружи.

Принудительная система

В некоторых случаях актуальна естественно-принудительная схема. Ее стоит делать, если:

1. У вас большой дом, и следовательно большой объем подпольного пространства. В этом случае естественная система может не справляться.
2. Дом построен в низине, либо прикрыт другими домами или деревьями. В этом случае естественная вентиляция работает плохо, и проветрить пространство нормально — не получится.
3. В подполье быстро возникает сырость и/или плесень. Такое бывает, когда при строительстве дома фундамент не утепляли и/или не делали гидроизоляцию.

Такой вентилятор ставится в вентиляционное отверстие на выдув воздуха

Реализовать ее тоже реально самому. Для этого в фундаменте делаются продухи, как упоминалось выше, только в отверстия вставляются вентиляторы. Их назначение — перегонять воздух, поддерживая стабильный воздухообмен.

В большинстве случаев естественно-принудительной схемы будет более чем достаточно — на приток вентиляторы ставить не обязательно. То есть принудительно организуется только вытяжная вентиляция, а приточная — делается естественной: через обычные отверстия.

Вентиляторы можно ставить как во все продухи на одной стене, так и через один. Если устанавливать их через один продух — то в крайних отверстиях (близких к углам) обязательно должны стоять вентиляторы.

Сделать такую систему рекомендуется и тем хозяевам, которые не сталкивались с сыростью или плесенью в подполье — на всякий случай. Избавиться от нее из-за невнимательности и экономии нескольких тысяч рублей — будет сложнее, чем разово принять меры профилактики.

Необычный вариант: вентиляция подпола через печку (видео)

Нужно ли закрывать продухи на зиму?

Зимой морозный воздух, попадающий в подполье, приводит к тому, что в домах на первом этаже пол становится очень холодным.

Чтобы этого избежать — некоторые хозяева закрывают вентиляционные отверстия в зимнее время. Как результат — в подполе будет теплее, и полы на первом этаже не будут такими холодными.

Однако закрытые продухи приведут к повышению влажности и развитию плесени. Поэтому прекращать проветривание на зиму — это не правильно.

Чтобы не допускать слишком сильного остывания пола — его нужно утеплить. Правильно делать это на этапе строительства, потому что в уже обжитом доме для утепления придется вскрывать полы.

Если вы не закрываете продухи на зиму — обязательно следите, чтобы их не закрывало сугробами. В этом случае и вентиляция работать не будет (ведь отверстия закрыты), и влажность внутри будет повышаться (из-за попадающего в подполье снега, который будет там таять).

Уход весной и осенью

Весной главное — почаще обращать внимание на состояния подполья. Талая вода может проникать внутрь, приводя к повышенной влажности.

Если продухи закрывались на зиму — весной их важно открыть как можно быстрее: с наступлением потепления.

Осенью — проверьте, на местах ли вентиляционные решетки (или установите, если их нет). В этот период мелкие грызуны начинают искать теплые места для зимовки, и неприкрытые отверстия позволят им проникнуть внутрь вашего дома.

Строение конструкции

Конструктивно плавающий пол включает в себя некоторый набор слоев из материалов с разными свойствами, расположенными в технологически обоснованной последовательности. Состоит он из звукоизоляционного слоя, для которого используется специальный сыпучий или упругий материал (вспененный пенополистирол, песок, гранотсев, минвата, мягкие ДВП), уложенного непосредственно на капитальную плиту перекрытия, стяжки и финишного слоя, не соприкасающегося со стенами.

Стяжка обязательно должна быть армирована при укладке по упругому основанию

Кардинальная особенность плавающего пола заключается именно в независимости его конструкции от основания и стен. Таким образом достигается «плавающий» эффект не только по вертикали, но и по горизонтали. Способствует этому компенсационный зазор по периметру помещения между стеной и стяжкой или конструкцией пола, который составляет не меньше 10 мм. Если при укладке твердых напольных покрытий, таких как ламинат или паркетная доска, достаточно начать их укладку, отступив необходимое расстояние от стены, то при заливке стяжки используют демпферную ленту необходимой толщины, закрепленную к стене по периметру комнаты.

Демпферная лента фиксируется вдоль всех выступов и других вертикальных элементов, с которыми будет соприкасаться конструкция пола

Обратите внимание! Прокладку можно выполнить из утеплительного плитного материала, отрезав фрагменты необходимой высоты и проложив их вдоль стен. За счет наличия такого слоя уменьшается уровень шума от звуковых и вибрационных волн, распространяющихся по конструкциям стен.

Плюсы и минусы конструкции

Из преимуществ конструкции выделяют следующее:

1. Отличные звукоизоляционные свойства.
2. Высокие теплоизоляционные свойства обеспечиваются отсутствие соприкосновения конструкции пола с внешней (уличной) стеной, через которую холод с улицы проникает в помещение. Особенно актуально такое решение при устройстве пола на первом этаже здания или по грунтовому основанию, где холод в помещение проникает снизу.
3. Монтаж не вызывает трудностей.
4. Амортизирующий эффект обеспечивает дополнительный комфорт в жилом помещении – по такой поверхности легко передвигаться.
5. Плавающий пол способен противостоять деформациям, например, с усадкой грунта.

Уход в ходе эксплуатации также не имеет особых нюансов.

Сборная конструкция

Из недостатков такой технологии отмечают следующее:

1. Прочность такого пола существенно ниже, чем у традиционной стяжки.
2. Многослойная конструкция «съедает» высоту помещения, что не допустимо в небольших и невысоких помещениях.
3. Существенное изменение высоты пола приводит к тому, что появляется необходимость подрезки дверной коробки.
4. Изменить высоту одного помещения нельзя в целях комфорта и безопасности – плавающий пол придется делать во всей квартире или подгонять полы других помещений, сделанных по иной технологии, что приведет к дополнительным финансовым затратам.

Виды стяжек

Типы конструкций

Основанием может быть фанера, грунт, перекрытие из деревянных балок или бетонных плит. Применяются разные виды материалов. В связи с этим можно выделить несколько наиболее распространенных типов:

1. На деревянном основании.
2. По сухой стяжке.
3. Сборный плавающий пол.
4. Бетонная стяжка.

Важно! В каждом отдельном случае при выборе разновидности плавающего пола учитывают не только личные предпочтения и финансовые возможности, но и конструктивные особенности строения.

Процесс монтажа сухой стяжки

Для деревянных домов выбирают облегченную сухую стяжку, обеспечивающую отличные звуко-и теплоизоляционные показатели. Для многоэтажных домов применяют технологию заливки так называемой «мокрой» плавающей стяжки по упругому тепло- и звукоизоляционному слою из минералловатного или полимерного материала с обязательным армированием. Изолируют утеплитель при помощи вспененной полимерной подложки и гидроизолирующей мембраны, которую заводят на стену не менее чем на 10 см.

Сборная конструкция плавающего пола

Под понятием сборной конструкции понимают разные виды покрытия: из высокопрочных плит МДФ, шпунтованной доски, паркета и рулонных материалов на основе полимеров, которые не имеют жесткого сцепления с основанием. Укладка финишного покрытия осуществляется по ровному основанию с использованием полимерной или пробковой звукоизоляционной подложки, толщина которой не превышает 5 мм.

Устройства для формирования компенсационного зазор

Благодаря промежутку между стеной и покрытием не меньше 10 мм обеспечивается свобода движения чистового покрытия и исключается его деформация из-за изменения линейных параметров используемого материала под воздействием перепада влаги и температуры.

Отдельно стоит отметить пробковое покрытие, обладающее высокими звукоизоляционными свойствами, влагостойкостью и противоскользящей поверхностью.

Конструкция с ЦСП стяжкой

Таблица 1. Устройство сборной конструкции пола по плитам перекрытий

Иллюстрация	Описание
	Первый слой выполняется из звукоизоляционных жестких плит на основе минеральной ваты толщиной 3 см. Одна из разновидностей представлена компанией «Технониколь».
	Плитный материал нарезают на полосы, чтобы их ширина не превышала значение высоты чистого пола не меньше чем на 10 мм.
	Нарезку выполняют при помощи строительного ножа или ножовки.
	Получившиеся полосы устанавливают вдоль стен.
	После этого производят укладку звукоизоляционного плитного материала в один слой.
	При укладке необходимо учесть разбежку швов, чтобы нагрузка распределялась равномерно.
	Сверху на звукоизоляционный материал укладывают сухую стяжку (листы фанеры, ДСП, ГКЛ, ЦСП).
	В процессе укладки можно свободно ходить поверхности звукоизоляционного материала и устанавливать для удобства временные площадки из элементов сухой стяжки.
	Чтобы между листами не было щелей, используют клей ПВА на стыках.
	Фиксация листов осуществляется при помощи саморезов с шагом не более 300 мм.
	По длине саморез не должен превышать высоту двухслойной сухой стяжки.
	При укладке следующего ряда предусматривают разбежку швов не менее 15 см.
	Важно чтобы стыки звукоизоляционных плит и стяжки не совпадали.
	Укладывают подложку.
	Финишное покрытие может быть любым.

Бетонная стяжка

Чтобы создать надежную конструкцию пола с высокими эксплуатационными свойствами используют стяжку из бетона. При использовании пенополистирольной или минералловатной основы, существенно снижается нагрузка на перекрытия.

Пенополистирол для стяжки пола

Большинство утеплителей обладают пористой структурой и нуждаются в защите от влаги, поступающей из мокрой стяжки. Для гидроизоляции бетонного основания может быть использован любой подходящий материал, а для пола по деревянному перекрытию рекомендуется использовать специальную гидроизоляционную мембрану, которая обеспечит оптимальные эксплуатационные условия, как самой подложки, так и деревянного основания.

Процесс формирования маяков для укладки «мокрой» стяжки

Бетонный плавающий пол наиболее популярен из-за простой технологии, которая не отличается от создания обычной стяжки, но с условием формирования демпферного слоя по периметру помещения.

Гидроизоляционный полиэтиленовый слой

Стяжку следует заливать по ровному слою звукоизоляции, уложенному на основание, с гидроизоляционным покрытием сверху. Так, часто используют полиэтилен, полотна которого укладываются внахлест на 20 см в два слоя. Также ее заводят на стены. Гидроизоляционный материал укладывают также под звукоизоляцию.

Пирог плавающего пола

Важно! При создании бетонной стяжки по упругому основанию, ее обязательно армируют, при этом сетка должна располагаться в нижней части стяжки.

Чем укрепляют стяжку?

Технология сухой стяжки

Особенность этого метода состоит в размещении сыпучего тепло- и звукоизоляционного материала между несущими элементами перекрытий – лагами, которые служат основой для чернового пола из ЦСП или ГВЛ. Последние укладывают в два или три слоя, соблюдая перекрытие швов не меньше чем на пол плиты.

Керамзитовая засыпка для сухой стяжки

Важно! Часто в тандеме с засыпкой применяется плитный экструдированный пенополистирол толщиной до 40 мм. Разница в плотности между материалами позволяет создать надежный барьер для ударных и воздушных типов шумов, которые распространяются по конструктивным элементам дома.

Процесс протягивания сухой засыпки

Из преимуществ можно отметить следующее:

1. Стоимость материалов по сравнению с мокрой технологией ниже.
2. Процесс работы по большей части чистый.
3. Высокая теплоизоляционная способность конструкции.
4. Невысокий вес многослойной конструкции пола.
5. Возможна прокладка коммуникаций.
6. Быстрый процесс выполнения работ, не надо ждать высыхания стяжки.

Таблица 2. Процесс укладки

Изображение	Описание
	Помещение очищают от мусора. Укладывают кромочную ленту толщиной 10 мм. Можно приобрести материал с липким слоем, благодаря которому лента будет надежно крепиться к стене или зафиксировать ее, присыпав зернистым утеплителем.
	Для выравнивания пола используют засыпку фракцией не более 4 мм. Ее высыпают на пол.
	Ориентируясь на показания лазерного уровня, устанавливают направляющие.
	Их положение фиксируют при помощи засыпки.
	При установке второй направляющей учитывают длину правила.
	Засыпкой заполняют пространство между направляющими
	Ориентируясь по направляющим, засыпку равномерно распределяют по поверхности основания.
	Элементы пола укладывают сверху выровненной стяжки. На готовые двухслойные фрагменты со смещением наносят клей ПВА.
	Такая конструкция обеспечит плотное прилегание элементов и исключит образование мостиков холода.
	Элементы скрепляют при помощи саморезов.
	Готовое покрытие очищают и приступают к укладке финишного материала.

Плавающая конструкция с деревянным основанием

Данная технология предполагает применение деревянного каркаса, который не требует тщательной подготовки основы, выполняющей функцию чернового пола. Этот способ относится к разновидности традиционных и проверенных вариантов и предполагает установку опор (рейки, доски) на существующее основание.

Плавающая деревянная конструкция

Обратите внимание! Если существующий деревянный пол сохранил хорошее состояние, то достаточно поверх него уложить подложку и финишное покрытие. При этом важно предусмотреть вентиляционные отверстия.

Пол по лагам

Виды и функции слоёв плавающего пола

Каждый слой пирога плавающего пола имеет свое назначение и особенности. Стоит рассмотреть каждый из них отдельно:

1. Основание должно быть сухим. Не допускается его расположение у потенциального источника влаги, например, затопляемого подпола.
2. Гидроизоляция является обязательным условием независимо от типа основания. Применяется для отсечения влаги, находящейся в плите из бетона или грунте, защищая тем самым остальные слои конструкции от увлажнения. Бывает: рулонная, обмазочная, оклеечная, напыляемая, наплавляемая.
3. Подготовка – состоит из песчаного слоя, скрывающего неровности основания. Чаще применяется при устройстве пола по грунту, где удачно заменяет более трудоемкую и дорогостоящую цементную стяжку. Песок перед засыпкой тщательно просушивается.
4. Выравнивание осуществляется при помощи жестких материалов – плит ДСП, ЦСП, ОСБ, магнезитовых и фибролитовых материалов. В некоторых случаях плиты могут быть уложены на песчаную подушку. Такая конструкция предполагает последующую укладку любых «сухих» финишных материалов типа ламината и паркетной доски.
5. Слой утеплителя и шумоизоляции – часто это экструдированный пенополистирол в виде плит с особым строением торцевых частей в виде замкового соединения, которое обеспечивает плотное прилегание элементов и исключает образование мостика холода.
6. Система «теплый пол» формирует инженерный слой в виде теплоносителя (труб, электрокабеля) и фольгированной подложки, заключенного в цементную стяжку.
7. Демпферный слой обеспечивает независимость конструкции пола от стен. Располагается вертикально по периметру помещения. Помимо специальных лент используют плитный утеплитель (минвата, пенопласт).

Схема пирога по плавающей технологии
