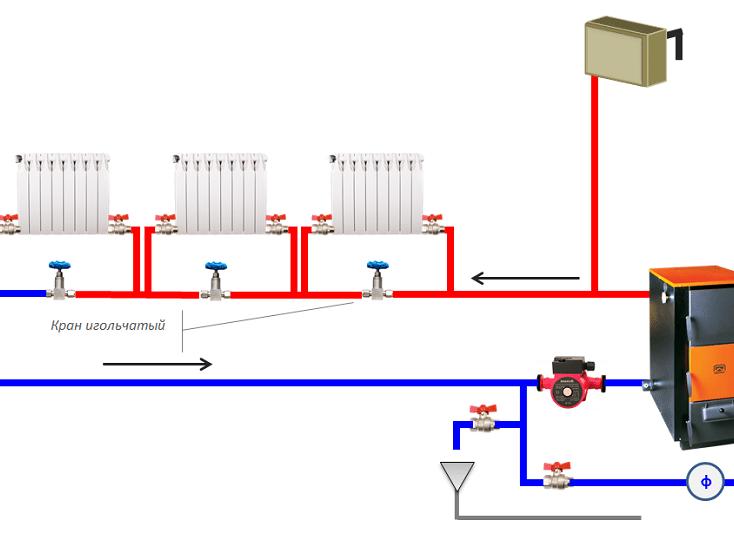

Водяное отопление дома

Изготовление котла для водяного отопления

Водная отопительная система представляет собой наиболее распространенный способ создания тепла в каждом уголке дома. Она включает в себя много элементов, главным среди которых является котел водяного отопления. Это устройство выполняет самую важную функцию — нагревает теплоноситель. Поскольку оно является незаменимым элементом, его нужно либо купить, либо изготовить самостоятельно.

Сделать своими руками можно такие виды котлов:

На рынке есть еще газовые устройства. Но, учитывая взрывоопасность газа, браться за самостоятельное производство таких агрегатов нельзя. Ведь малейшая ошибка при проектировании и изготовлении может обернуться очень плохими последствиями.

Каждый из видов котлов для обогрева дома имеет свои конструкционные особенности. Однако есть два общих признака:

1. Наличие емкости для нагрева воды. Может иметь вид цилиндрического бака или представлять собой систему соединенных между собой трубок.
2. Наличие источника тепла. В котлах длительного горения им являются дрова, пеллеты или любой другой вид твердого топлива. В электрических устройствах для частного дома теплоноситель нагревается благодаря малой электропроводности нихромовой нити или самой воды. Также его нагрев может происходить благодаря вихревым токам, которые возникают благодаря работе индукционной катушки.

Первый элемент играет ключевую роль, поскольку от него зависит эффективность, а точнее такая характеристика, как КПД самодельного котла для обогрева частного дома. Больше всего его важность ощущается в твердотопливных котлах длительного горения, ведь он должен впитывать как можно больше созданного при сгорании дров, брикетов или пеллет тепла.

Эта его способность зависит от площади. Чем больше эта характеристика, тем больше тепла он впитывает, и тем больше охлаждаются угарные газы. В правильно сделанном отопительном котле длительного горения они охлаждаются до 120-150 °С .

Котел длительного горения

Этот котел для отопления частного дома имеет как минимум две модификации. Конечно, каждую из них можно изготовить своими руками.

Согласно множеству чертежей конструкция первой модификации котла длительного горения состоит из следующих элементов:

1. Зольной камеры с дверкой, на которой находится поддувало.
2. Топочной камеры с дверкой.
3. Теплообменника.
4. Патрубков для подачи и возврата теплоносителя.
5. Отверстия для выхода угарных газов. Размещается вверху топочной камеры.
6. Регулятора тяги (включает в себя датчик температуры в виде биметаллической пластины или емкости, наполненной воском, а также цепной механизм, который управляет поддувалом).
7. Корпуса.
8. Теплоизоляции.
9. Обшивки.
10. Ножек.

В этом котле длительного горения зольная камера имеет такую же глубину и ширину, как и топочная. Она размещена под камерой для сгорания.

Своими руками можно сделать два виды теплообменника:

Первый представляет собой вертикальные трубы, которые соединены горизонтальными трубками. или горизонтальные трубки, концы которых приварены к двум плоским вертикальным герметичным металлическим коробкам. При этом один конец каждой трубы находится выше второго. То есть имеется небольшой наклон. В обоих вариантах трубы размещаются в шахматном порядке. Благодаря этому дым как будто запутывается между трубками теплообменника и отдает больше тепла.

Конечно, такой узел размещают в топке. Его ставят своими руками в верхней части камеры. При этом движение теплоносителя должно быть противоположным движению дыма. В котле с таким теплообменником всегда делают своими руками дополнительный корпус. Между ним и топочной камерой должно быть пространство в несколько сантиметров. Благодаря этому не будет перегреваться теплоизоляционный материал. который находится вокруг корпуса.

Что касается водяной рубашки, то такой теплообменник представляет две размещенные одна в одну емкости. Внутренняя является топочной камерой. Между емкостями образуется пространство. Во время работы сделанного согласно выбранному чертежу котла оно заполняется водой, которая впитывает тепло от раскаленных стенок топочной камеры.

Вторая модификация котла для отопления дома имеет схожее строение:

1. Корпус. Представляет собой конструкцию из двух труб, которые вставлены друг в друга. Пространство между ними заполняется водой.
2. Зольная и загрузочная дверки.
3. Распределитель воздуха. Представляет собой круглую пластину с приваренными снизу вертикальными пластинами и сделанным по центру отверстием. Этот распределитель подает воздух к дровам через трубу, которая приварена к сделанному в нем отверстию. Наверху трубки имеется заслонка.
4. Верх с отверстием по центру. Через это отверстие проходит труба подачи кислорода (она же приварена к распределителю воздуха).
5. Дымоход.

Пиролизный котел

Этот твердотопливный котел длительного горения имеет более сложную конструкцию. Согласно многим чертежам она представлена:

1. Камерой образования газа. Имеет дно, сделанное из шамотного кирпича. Посередине его есть отверстие для движения газов.
2. Камерой сгорания угарного газа.
3. Камерой догорания газа.
4. Камерой с трубчатым теплообменником. Она имеет дымовое отверстие.
5. Двумя дверками. Одна предназначена для загрузки своими руками горючего. Другая — для извлечения пепла. Она имеет такие размеры, которые обеспечивают свободный доступ к камерам сгорания и догорания газа.
6. Трубами, которые подают воздух внутрь разных камер. При этом подача кислорода проводится по отдельности. Одни каналы подают воздух в камеру газификации, другие внутрь щели в дне этой камеры. Каналы размещены в толще шамотного кирпича. При этом поступивший кислород, находясь под влиянием тяги, движется вместе с газами в камеру сгорания.
7. Механизмом с заслонками, которые управляют подачей воздуха через различные каналы.
8. Дымососом (расположен на тыльной стороне 4-й камеры).
9. Воздушным шибером. Над ним находится дымосос.
10. Шибером прямого хода. Этот элемент размещен на задней стенке загрузочной камеры. Его открывают своими руками только в момент разжигания огня. В это время дым выходит сразу в заднюю камеру.
11. Трубчатым теплообменником.

В таком твердотопливном котле длительного действия камеры сгорания и догорания находятся под камерой газификации.

Возможен вариант устройства для отопления дома с размещенной вверху камерой сгорания. Однако его изготавливают своими руками довольно редко.

Электрический котел водного отопления

В домашних условиях проще всего сделать тэновый котел. Он имеет такую конструкцию:

1. Накопительный бак в виде широкой трубы с заглушенными концами.
2. Расположенный на дне (для системы с естественной циркуляцией) или вверху (для системы с циркуляционным насосом) ТЭН.
3. Патрубки подачи и возврата воды. Первый приварен неподалеку верха бака, другой — внизу.
4. Минеральная вата (обмотана вокруг бака).
5. Датчик перегрева. Расположен на корпусе или внутри котла.
6. Автоматический выключатель.
7. Магнитный пускатель.
8. Плата управления с термодатчиком.

Изготовление такого котла для отопления дома является несложной процедурой:

1. Обрезают основную трубу.
2. Приваривают с обеих сторон вырезанные из листового металла круги.
3. Сверлят в одном из кругов отверстие для ТЭНа.
4. Сверлят в боковых стенках отверстия для патрубков.
5. Приваривают патрубки.
6. Фиксируют ТЭН.
7. Устанавливают на корпус датчик перегрева. Если используется термореле, то делается отверстие неподалеку отверстия для ТЭНа. В нем фиксируют термореле.
8. ТЭН подключают к магнитному пускателю, а пускатель – к выключателю.
9. Термодатчик подключают к плате управления.
10. От платы проводят кабель к магнитному пускателю.
11. Всю конструкцию прячут в сделанном из оцинкованной или листовой стали корпусе.

Основные типы отопительных котлов

При желании можно соорудить практически любой тип отопительного котла. Главное — сделать правильный выбор, а для этого нужно знать основные преимущества и недостатки наиболее востребованных видов отопительного оборудования. Итак, котлы отопления бывают:

1. Газовые

Напольный газовый котёл

Изготовлением котлов этого типа заниматься самостоятельно не рекомендуется: к газовому оборудованию предъявляются технические требования, которые вам вряд ли удастся удовлетворить в кустарных условиях.

1. Электрические

Бытовой электрический котёл

Довольно высокая популярность этой категории отоплительных котлов объясняется простотой конструкции и сравнительно невысокими требованиями к безопасности при монтаже и в эксплуатации.

Огромный недостаток электрических котлов — высокие цены на электроэнергию. Вследствие этого такое оборудование используют для обеспечения периодического отопления, например, дачи или гаража.

1. Жидкотопливные

Самодельный жидкотопливный котёл

Конструкция такого котла не отличается высокой сложностью. Однако стоимость и тонкости настройки форсунок, подающих топливо в камеру сгорания, заставят любого как минимум дважды подумать, прежде чем приступать к созданию отопительного агрегата, работающего на мазуте или дизеле.

1. Твердотопливные

Котёл длительного горения своими руками

Представители этого типа оптимально подходят для отопления как частных домов, так и различных объектов объектов коммерческого или промышленного сектора. Высокий КПД и универсальность в применении обеспечивают твердотопливным котлам наиболее высокий спрос на рынке.

По принципу действия твердотопливные котлы различаются на дровяные, пиролизные, длительного горения и пеллетные. Наиболее популярным для самостоятельного изготовления вариантом являются котлы длительного горения, тогда как пиролизные и пеллетные из-за высокой стоимости отдельных компонентов используются гораздо реже.

От чего зависит конструктивное исполнение?

На то, какой будет конструкция отопительного котла, влияет несколько условий:

• стоимость и доступность материалов;
• вид топлива;
• способ циркуляции теплоносителя.

Естественная циркуляция теплоносителя Принудительная циркуляция теплоносителя Двухтрубное отопление с прямоточной циркуляцией теплоносителя Двухтрубное отопление со встречной (тупиковой) циркуляцией теплоносителя

Наибольшую долговечность демонстрирует жаростойкая нержавеющая сталь. Впрочем, именно она имеет на рынке самую высокую цену, а её обработка является довольно сложной задачей, с которой не справиться без специальной аппаратуры. То же касается и чугуна, который, впрочем, стоит куда дешевле нержавейки. Традиционно для изготовления котлов отопления используют листовую сталь толщиной от 4 мм – этот вариант сравнительно лёгок в обработке и, главное, вполне надёжен и долговечен.

Чтобы обеспечить естественную циркуляцию теплоносителя, необходимо использовать контуры отопления и связующую арматуру большого диаметра, а накопительную ёмкость размещать на высоте. Если такой возможности нет, вам придётся использовать циркуляционный насос – он позволит уменьшить диаметр труб. Впрочем, насосная система котла отопления является энергозависимой, что необходимо учитывать при выборе конструкции и функциональных возможностей агрегата.

Патрубки, которыми будет снабжён ваш котёл, должны иметь диаметр не менее 32 мм – для их изготовления подойдёт толстостенная стальная труба. Контур отопления следует выполнять из оцинкованной стали, не забыв о герметизации резьбовых соединений.

Конструктивные особенности твердотопливных отопительных котлов

Самодельный котёл на дровах

Наиболее дешёвым вариантом для самостоятельного изготовления является дровяной котёл. Конструктивно такой агрегат представляет собой две ёмкости, помещённые одна в другую. Внутренняя выполняет функцию топки, внешняя – нагревательного бака. Конструкция дровяного котла действительно проста, а работать он сможет не только с дровами, но и другими видами твёрдого топлива.

Конструкция дровяного котла включает:

• стальную топку (с дверцей);
• зольник (с дверцей);
• колосники топки;
• сажесборник;
• дымоход;
• шиберную задвижку;
• входной и выходной патрубки;
• ножки;
• чугунную крышку.

Устройство твердотопливного котла

Большой минус дровяного котла – низкий КПД, то есть огромный расход дров или постоянная нехватка тепла в доме.

Пиролизные котлы являются более дорогими в изготовлении: они имеют две камеры сгорания – для топлива и для пиролизного газа, а некоторые их компоненты и сами по себе стоят весьма недёшево. Тем не менее такое оборудование пользуется огромным спросом в виду его экономичности – оно полностью окупается на протяжении всего 3-4 сезонов.

Классическая схема пиролизного котла включает:

• камеру сжигания с форсункой;
• газифицирующую камеру;
• систему подачи воздуха;
• дымоходную систему;
• загрузочную камеру;
• водный теплообменник;
• систему циркуляции теплоносителя;
• датчики температуры и давления;
• регуляторный клапан.

Принцип работы пиролизного котла

Пеллетные котлы изобретены в конце XX века. Они функционируют на прессованных опилках, а их основной принцип действия заключается в передаче тепла от газа, выделяемого при сгорании последних, который нагревает теплоноситель в теплообменнике.

Котёл отопления на пеллетах своими руками

Конструкция пеллетного котла включает:

• корпус;
• топочную камеру с воздушным окном и дверцей очистки;
• теплообменник с водяным контуром;
• дымоудалитель;
• теплоизоляционную прокладку;
• автоматику контроля и управления.

В пеллетных котлах лучше всего использовать чугунные теплообменники: они имеют более высокий показатель теплоотдачи и не подвержены коррозии.

Как сделать электрический котёл?

Главным элементом электрического отопительного агрегата является термоэлектрический нагреватель (ТЭН) – он необходим для преобразования электроэнергии в тепло. Корпус электрокотла может быть выполнен из любого материала, а узлы, необходимые для его работы – регуляторы, датчики и пр. – можно купить в любом специализированном магазине.

Устройство электрического котла отопления

Конструктивно электрический котёл состоит из:

• ТЭНа;
• расширительного бачка;
• циркуляционного насоса;
• предохранительного клапана;
• фильтрационного узла.

Принцип работы электрического котла отопления

Теплоноситель в системе может циркулировать как естественным образом, для чего необходимо предусмотреть перепад высоты между радиаторами и баком котла, так и принудительным с помощью насоса. Наиболее простой вариант электрокотла – установка ТЭНа непосредственно в систему отопления. Если такая конструкция не подходит, можно сконструировать электрический котёл со съёмным патрубком – это даст возможность оперативно добраться до ТЭНа при необходимости ремонта или замены.

Оптимальным решением для обогрева, скажем, небольшого коттеджа является отдельно расположенный электрический котёл небольших размеров. Труба такого котла будет иметь диаметр около 220 мм, а длина корпуса – не более полуметра, что позволяет установить его практически в любом месте, разумеется, с учётом правил безопасности.

Корпус электрокотла должен быть герметичным. Он снабжается отверстием для поступления нагретого теплоносителя в отопительную систему, а также патрубком для обратной подачи остывшей воды.

Альтернативные варианты для самостоятельного изготовления

Помимо твердотопливных и электрических котлов для самостоятельного изготовления подходит целый ряд альтернативных отопительных агрегатов:

Представляют собой трансформаторы, состоящие из первичной и вторичной обмотки. В таком котле электроэнергия на внешней обмотке преобразовывается в вихревой ток, а созданное магнитное поле передаётся на внутреннюю, которая отдаёт энергию теплоносителю.

Сохраняют тепловую энергию конденсата, поэтому считаются более эффективными, чем газовые и даже твердотопливные. Конденсация пара происходит в теплообменнике со специальной конструкцией – именно она обеспечивает таким котлам 15-20% преимущество по КПД перед традиционным газовым оборудованием.

Такие агрегаты испаряют отработку, после чего сжигают её пары. Получаемая таким образом энергия передаётся на теплообменник, который нагревает тепловой агент отопительной системы. Оборудование этого типа имеет два существенных недостатка – низкий КПД и большое количество выделений в атмосферу.

Это оборудование является универсальным в применении, однако для его самостоятельного изготовления понадобиться недюжинная сноровка и отличные знания принципов работы различных видов отопительной техники. Отдельные компоненты таких агрегатов могут стоить достаточно дорого, но в целом комбинированные котлы способны окупиться за не более чем 5-6 сезонов.

Схема индукционного котла отопления Отопительный котёл конденсационного типа Схема дизельного котла отопления Комбинированный отопительный котёл

При изготовлении котла любого типа необходимо руководствоваться требованиями правил безопасности и действующих в отношении выбранной вами категории отопительного оборудования стандартов.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Отопление с естественной циркуляцией

Пример однотрубной системы с естественной циркуляцией

Системы с естественной циркуляцией или как их еще называют самотечные применяются довольно давно. Из самого названия мы понимаем, что работают они без помощи специальных приборов (насосов), а их работа происходит в силу природных физических закономерностей.

Все мы наверное помним еще из школьных уроков физики, что нагретая жидкость или газ всегда движутся вверх. Как раз этот принцип и лежит в основе такого отопления. Нагреваясь в котле, вода начинает свое движение вверх по трубам. Достигнув самого дальнего отопительного прибора, начинает спускаться вниз обратно к котлу, где снова нагревается и циркулирует вверх. При монтаже системы с самоциркуляцией обязательно создается уклон на участке обратного хода воды. А на подаче теплоносителя, в самой высшей точке системы требуется установить расширительный бачок, который будет осуществлять функцию буфера, компенсирующего увеличение объема жидкости.

Преимущества самотечного отопления

Как уже было замечено, самотечные системы водяного отопления дома используются довольно давно и успели себя зарекомендовать, так как обладают определенными преимуществами:

• Дешевизна. Ведь данная система не требует установки дополнительного оборудования.
• Простота монтажа и ремонта (возможно даже собственноручно выстроить систему отопления в собственном доме).
• Работа в отсутствии электричества. Какое-то время, пока температура котла не опустилась ниже 50 градусов, жидкость будет продолжать циркулировать по системе.
• Практически полная бесшумность работы, опять таки в силу отсутствия насоса.

Недостатки самотечного отопления　

Но при всех вышеперечисленных преимуществах у отопительных систем с самоциркуляцией есть немало минусов, которые делают нецелесообразным использование данного способа обогрева дома на сегодняшний день.

• Невозможность использовать такой вид систем для больших помещений. Уже даже для двухэтажного частного дома будет затруднена циркуляция воды.
• Разница температур в приборах отопления. Чем дальше от котла находится помещение, тем холоднее там будет. Причем разница порой может быть существенной — до 5 градусов.
• Затруднена регуляция нагрева. Во-первых, система начнет работать только при нагреве котла до 50 градусов, соответственно, вы не сможете сделать мощность отопления в доме ниже этой отметки. Во-вторых, даже при установке теплорегуляторов погрешность температуры будет составлять от 3 до 5 градусов, что является довольно существенным.

Такие системы постепенно утрачивают свою актуальность и с каждым годом их заменяют более современные принудительные системы. Рекомендуем вам делать водяно отопление с естественной циркуляции только в том случае, если хотите все попроще.

Отопление с принудительной циркуляцией

Итак, мы видим, что системы с естественной циркуляцией жидкости имеют ряд довольно весомых минусов. Альтернативой им являются системы с принудительной циркуляцией, в которой используется дополнительное оборудование, усиливающее подачу теплоносителя в системе. А именно циркуляционный насос.

Да, такой вид водяного отопления дома будет более затратным и сложным, но зато вы получаете множество преимуществ:

• Возможность отапливать большое помещение. Мы уже говорили, что естественная циркуляция не годится для больших домов. Если вы владелец как раз такого, то ваш вариант только система с принудительной циркуляцией.
• Усложнение системы. Установив насос, вы не зависите от такого показателя, как давление. Поэтому то, что было препятствием в самотечной системе — не проблема в принудительной. Так, например, теперь вы можете увеличить количество изгибов труб, если того требует планировка вашего дома.
• Использование труб меньшего размера. Согласитесь, аккуратный внешний вид отопительной системы не последний показатель, на который стоит обратить внимание.
• Меньшая зависимость качества отопления от наличия воздуха в системе. При самоциркуляции попадание воздуха в систему в значительной мере затруднило бы транспортировку теплоносителя по трубам. Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы.
• Возможность использования более износостойких и легких пластиковых труб.
• Возможно скрытого монтажа труб. Вы можете без проблем прятать трубы в стяжку и стен

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Трубы для отопления

Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.

Отопление металлическими трубами

К металлическим относят стальные и медные трубы.

Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.

Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.

Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

Отопление дома полипропиленовыми трубами

Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.

Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.

Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.

Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.

И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.

При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

Отопление металлопластиковыми трубами

Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».

Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.
