Откатные ворота на средней балке
Откатные ворота на средней балке
Этим летом решил поставить себе ворота, выбор пал на выкатной вариант. Просмотрев и пролистав энное количество информации, я остановил свой выбор на механизме со средней балкой, так как верхняя ограничивает высоту, а с нижней, в наши зимы надо постоянно чистить. Информации на эту тему в интернете много, но она всё больше рекламирующая этот вид ворот, а отдельно по узлам нет. Я решил восполнить этот пробел.
Использованные инструменты:
Лопата, перфоратор, УШМ, сварочный аппарат, шуруповёрт.
Материалы: Проф труба 40*20-24м, 60*40-6м, труба диам.20мм-14м, швеллер 120мм-4м, 4 ролика с впресованным подшипником, подшипник диам.30мм-6шт,болт с гайкой 100*12мм-6шт, 2 проушины под ниж. фиксаторы.
Первым делом была выкопана траншея 1.5*0.3 м и глубиной 1.2 м под закладные, выполненные из 5мм железа, в виде двух квадратов 0.2*0.2 м. К закладным приварил по четыре обрезка арматуры по углам, и соединил их в пару продольными обрезками ,так чтобы размер по внешним краям квадратов составил 1.4 м.
Залил бетоном и оставил схватываться две недели.
Между тем из проф. трубы 40*20мм была сварена секция ворот 4.5*1.7 м. Средняя балка выполнена из проф.трубы 60*40мм и длинной 4.5м, направляющих из 20мм трубы приваренных по бокам.
К закладным приварил два 120мм швеллера высотой 1м и связал их между собой для жёсткости место стыка швеллера с закладной усилил косынками. После чего на высоте 0.8м установил на болты нижнюю пару роликов, навесил среднюю балку и по факту просверлил отверстия под верхнюю пару.
Убедившись, что средняя балка идеально ходит по направляющим, приварил подготовленную секцию к ней, выставив нижний зазор 50мм.
Для консольной жёсткости ворот добавил две диагональные растяжки из 20мм трубы. Верхние и нижние ограничители собрал из 30мм подшипников, из них же собрал нижний фиксатор на ответном 120 мм швеллере (просто оставался).
По окончании сварочных работ вскрыл конструкцию грунтом и зашил профнастилом.
В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.
Откатные ворота. Считаем оптимальную ширину проема
Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:
- Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
- Под каким углом будут въезжать все эти автомобили, особенно грузовые?
По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).
- Форд фокус 3 = 2,01 м.
- Форд Эксплорер 2015 = 2,29 м.
- Газель (цельнометаллический фургон) = 2,5 м.
- КамАЗ = 2,9 м.
Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?
Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.
Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.
Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.
Откатные ворота. Нюансы с высотой откатных ворот
Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:
- У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
- Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?
А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.
Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.
Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!
Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:
- Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
- Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
- Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
- Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;
Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

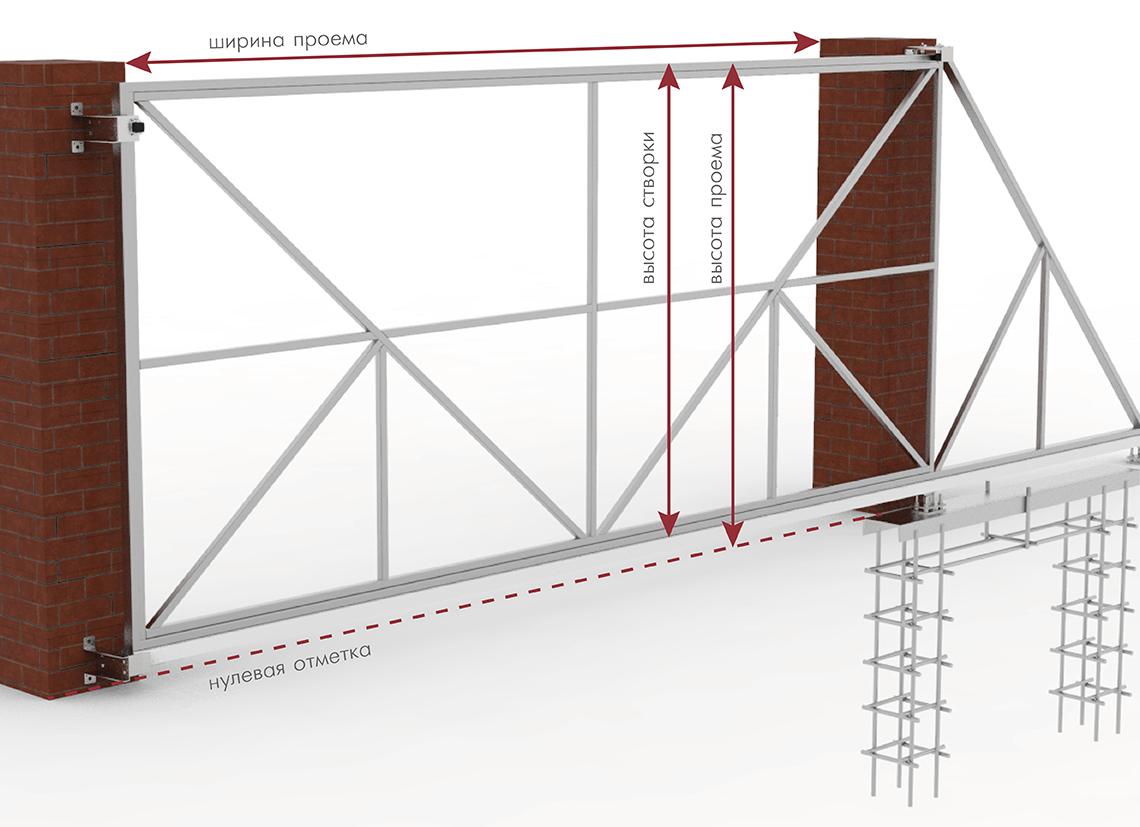

Откатные ворота. Чертеж и схема откатных ворот.
Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.
Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.
Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.
Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).
Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.
Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:
- Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
- Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
- Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
- Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
- Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
- Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
- Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.
Регулировочные подставки служат для:
- точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
- регулировки высоты установки ворот относительно земли (в пределах 5 см)
- возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).
Устанавливаем откатные ворота. Закладная, фундамент, столбы.
У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.
Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).
Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.
Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.
Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.
Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!
Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.
Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.
Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».
Откатные ворота. Конструкция каркаса ворот.
Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.
Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:
- Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки) < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм - Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):
Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки) < 500 кг < 5 метров 60х40х2мм 20х20х2 мм ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм
К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот. Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.). Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.
А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.
Возможно Вам будет также интересно:
- Каркас откатных ворот Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …
- Автоматика для откатных ворот Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …
- Ворота с калиткой или калитка отдельно? Калитка в воротах? Все «За» и «Против». Если попытаться перечислить все аргументы в пользу того, чтобы делать калитку, врезанную непосредственно в створ ворот …
- По-настоящему необычный забор — зеркальный забор Если захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …
- Столбы для забора. Без ошибок строим забор своими руками Забор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …
Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:
Что потребуется в работе
Вначале нужно выяснить, какие ресурсы понадобятся для изготовления ворот. Возможно, дешевле заказать уже готовую конструкцию, чем покупать многочисленные инструменты. Хотя большая часть из них все же пригодится в хозяйстве. Итак, необходимо приготовить:
- лопату;
- сварочный аппарат;
- болгарку;
- топор;
- строительный уровень;
- рулетку;
- шуруповерт;
- молоток.
Обратите внимание! Практически все инструменты из списка должны быть в наличии в любом доме. Исключение составляет разве что сварочный аппарат, но его можно взять у соседей или в крайнем случае купить – такая вещь уж точно лишней не будет.
Чертеж схема откатных ворот
Разобравшись с оборудованием, можно приступить к подсчету стоимости стройматериалов. В данном случае речь пойдет о воротах стандартных размеров с проемом в 4 м. Все необходимое можно купить в строительных магазинах и металлобазах, а также при желании заменить на то, что дешевле, целесообразнее, долговечнее и т. д.
Чертеж ворот
- Бетонный раствор для фиксации «закладной» замешивается из цемента, щебня и песка в пропорции 1:3:3.
- На «закладной» (швеллере в ½ ширины ворот) будут устанавливаться роликовые каретки. Для большей прочности на нижнюю часть швеллера приваривается арматура длиной не более 1 м. В общей сложности нужно семь-восемь метровых отрезков и три под углом (всего 17-18 м).
- Полотно ворот размером 2х4 м с одной стороны будет обшито профнастилом. Для его изготовления нужно: 180-200 саморезов, 10 м² профнастила, упаковка электродов, 5 м трубы 6х6 см, по 20 м труб 4х2 и 6х3 см, банка грунтовки, банка краски, растворитель.
Обратите внимание! Если планируются ворота другого размера, то все подсчеты нужно провести самостоятельно. Можно воспользоваться онлайн-калькуляторами, которые есть на сайтах многих строительных магазинов.
Откатные ворота
Крепежная профильная труба
Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.
- Забетонировать ее вместе со швеллером (не очень удобно).
- Вывести от столба несколько прутов арматуры и уже к ним приварить профильную трубу.
Чертежи
Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.
Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.
«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.
Обратите внимание! Без сборки «закладных» потребуется предельно точное выведение арматурных прутов к улавливателю и роликам, что само по себе довольно сложно. Или же придется крепить анкерами, что, как говорилось ранее, весьма ненадежно.
Выбор фурнитуры
После подготовки фундамента и «закладной» выбираются все необходимые комплектующие. К фурнитуре относятся:
- направляющий рельс длиной в 5-7 м;
- заглушки;
- пара роликовых кареток;
- захваты;
- концевой и верхние ролики.
Обратите внимание! Все указанные комплектующие лучше купить, т. к. для самостоятельного их изготовления необходимо специальное оборудование и немалые познания в области техники. В итоге самодельная фурнитура обойдется дороже магазинной.
Откатные ворота своими руками
Вначале следует определить длину рельса. Она должна составлять 1,5 ширины проема. Изделие в 1,3 ширины берется в двух случаях:
- если вес ворот незначительный (менее 250 кг);
- если недостаточно места для открывания.
Вся фурнитура обычно рассчитана на конкретный вес – примерно 500-800 кг. Если полотно обшивается профнастилом, то следует подбирать фурнитуру для веса в 350-400 кг. Но если материал, использованный для обшивки, весит много, то лучше остановить выбор на 800 кг.
Полотно будет «ездить» на роликах, металлических или пластиковых. При грамотной эксплуатации оба варианта прослужат достаточно долго, но все же предпочтительнее выбирать пластиковые – они издают меньше шума при открытии/закрытии ворот.
Откатные ворота
При покупке следует обращать внимание и на наличие верхнего захвата и резиновых заглушек.
Обратите внимание! Если все комплектующие выполнены аккуратно и продаются в фирменной упаковке, значит, производитель серьезный и использует исключительно качественное оборудование. Не стоит покупать детали, продающиеся в полиэтиленовых пакетах или имеющие неровные края – это явный признак «кустарности» производства, а в случае каких-либо неполадок предъявлять претензии будет попросту некому.
Сооружение каркаса
Проем для ворот
Шаг 1. Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.
Шаг 2. Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).
Готовим фундамент
Шаг 3. После высыхания труб каркас сваривается. Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода.
Укладываем швеллер
Шаг 4. Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:
- посредине, если планируется двусторонняя обшивка;
- ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.
Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.
Армируем закладную, проводим проводку, заливаем бетон
Шаг 5. Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.
Закладные
Шаг 6. Далее следует покраска каркаса. Для этого используется эмалированная краска (обязательно алкидная) для внешних работ. Она наносится в два-три слоя.
Каркас
Обрешетка
Шаг 7. После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.
Направляющая
Видео — Монтаж ворот
Монтаж ворот
Шаг 1. На «закладной» устанавливаются роликовые каретки, а уже на них ставятся ворота (ролики продеваются в направляющую). Далее с помощью строительного уровня проверяется вертикальность конструкции и, если все нормально, каретки привариваются к швеллеру.
Монтаж ворот
Многие используют для такого крепления болты, благо в каретках имеются подходящие отверстия. Но так делать не нужно, ведь замеры и проделывание отверстий в «закладной» отберут много сил и времени. Более того, если обнаружится хотя бы миллиметровая погрешность, то придется срезать болты и повторить процедуру еще раз.
Сварка больше подходит, т. к. предоставляет поле для маневров – при необходимости ее всегда можно срезать и передвинуть каретку. Сварка не менее надежна, чем болты – с ней ворота простоят не одно десятилетие.
Шаг 2. Из труб 6х3 см подготавливаются «закладные» для других комплектующих. В соответствующих местах из столбов выводятся пруты арматуры, к которым и нужно закрепить улавливатели с роликами.
Шаг 3. Конец направляющей оборудуется роликом со специальными зажимами, после чего она закрывается с обеих сторон резиновыми заглушками. Расположение всех элементов тщательно измеряется, затем привариваются роликовые каретки.
Установка ворот
Зачистка сварочных швов
Видео — Откатные ворота
Автоматика
Обратите внимание! Автоматику можно устанавливать лишь в том случае, если ворота легко и без каких-либо скачков передвигаются.
Автоматика. Чертеж
Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:
- электропривода;
- сигнальной лампочки;
- зубчатой рейки;
- пульта д/у;
- фотоэлементов.
Для монтажа понадобится следующее оборудование:
- сварка;
- дрель;
- сверла для металла.
Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.
Схема монтажа автоматики
Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).
Ворота откатные
Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.
Обратите внимание! Довольно часто привод приходится поднимать на два-три сантиметра. В таком случае к «закладной» привариваются остатки профильной трубы, и уже на них крепится основание.
После этого электропривод прикручивается к основанию.
Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.
Структура ворот
Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).
Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.
Обратите внимание! Один элемент подает световой сигнал, а другой принимает его. При наличии сигнала система функционирует нормально, но если на пути луча возникает какое-либо препятствие (машина, животное, ребенок и проч.), то полотно сразу же начинает двигаться назад.
Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.
Фурнитура для ворот. Сирена
Собственно, после этого откатные ворота своими руками чертежи и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.
