Алюминиевые батареи отопления: размеры
При обустройстве современных индивидуальных систем водяного отопления наибольшей популярностью пользуются алюминиевые батареи. Некоторые технические характеристики алюминиевых радиаторов делают их не вполне пригодными в условиях централизованной подачи теплоносителя, где характерны большие перепады давления и температуры. Также порой качество циркулирующей жидкости оставляет желать лучшего. Но для автономных отопительных контуров подобные изделия подходят как нельзя лучше по большинству параметров (как технических, та и эстетических).
Однако батареи далеко не все одинаковы. Их различают между собой такие параметры, как:
- размеры;
- мощность (теплоотдача);
- способ изготовления;
- емкость (сколько входит воды в одну секцию);
- вес.
Понятно, что, кроме этого, изделия имеют разных производителей, хотя, если брать в целом, от бренда основные характеристики зависят незначительно. Далее в статье будет более подробно описано каждое из перечисленных выше свойств. Эта информация может пригодиться при необходимости подбора батареи для установки в новую систему отопления или же замене другого прибора или отдельной секции.

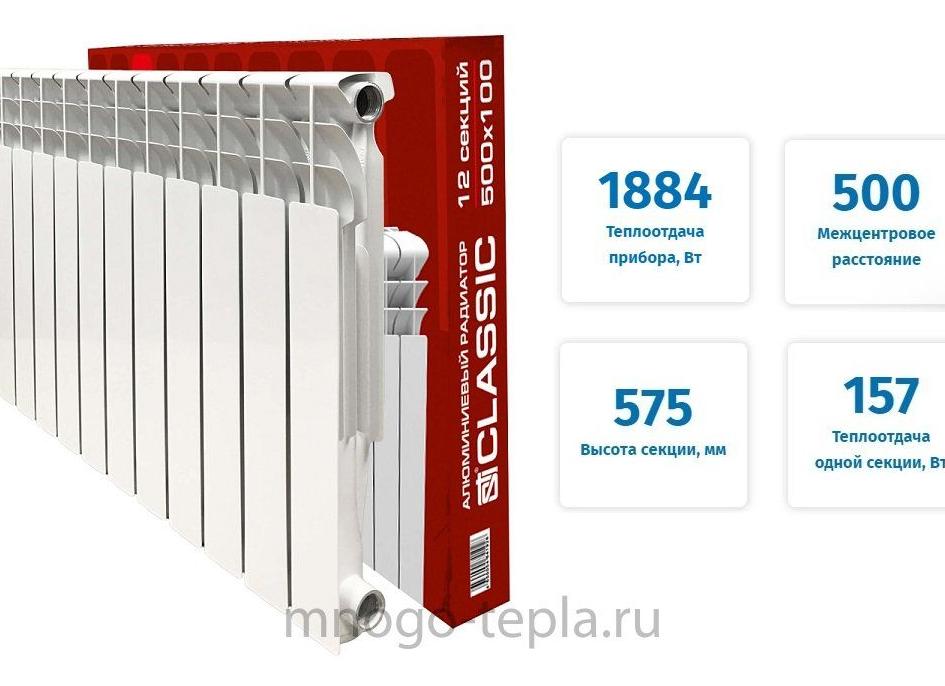

Размеры алюминиевых радиаторов
Когда речь заходит о размерах батарей, скорее, имеются в виду линейные характеристики одной секции, которые и определяют габариты сборной конструкции. Размеры же секции определяются:
- межосевым расстоянием;
- глубиной;
- шириной.
Первый линейный показатель, который, по сути, определяет высоту сборного изделия, является наиболее важным. От него напрямую зависит суммарная площадь прибора, что, в свою очередь, влияет на теплоотдачу алюминиевых радиаторов, то есть эксплуатационную эффективность обогревающего прибора. Также межосевое расстояние определяет место возможной установки радиаторов отопления в квартире или доме, а также способ подводки труб к ней.
Стандартным показателем расстояния между центром верхнего и нижнего отверстий секции является 50 и 35 см. Это наиболее распространенные размеры, на которые приходится около 80% всех изделий. Остальная часть алюминиевых секций может иметь межосевые расстояния от 20 до 80 см.
В последнее время появились радиаторы нестандартной формы. Это приборы так называемого плинтусного типа. Им характерна небольшая высота, которая компенсируется значительной протяженностью. В противоположность предыдущему типу существуют вертикальные батареи, которые могут при небольшой ширине достигать высоты 2—2,5 м.
Стандартной глубиной, то есть переднезадним размером изделий чаще всего бывает 8,5 см, хотя нередко и 10 см. Ширина структурной единицы обогревающего прибора обычно 8 см.
Длина же батареи зависит от количества секций, которые в него включены. Например, прибор из 10 структурных элементов будет иметь длину 80 см.
Мощность радиаторов из алюминия
Это, пожалуй, основная характеристика, определяющая эффективность прибора, предназначенного для обогрева помещения. Исходя из теплоотдачи и рассчитывается размер батареи, необходимый для отопления каждой комнаты, имеющей определенный объем. В техническом паспорте, сопровождающем каждое изделие при его продаже, производитель указывает мощность одной секции чугунных радиаторов. Чтобы определить их суммарное количество, необходимо знать, сколько кВт тепла нужно для достаточного обогрева той или иной комнаты.
Мощность секции алюминиевых радиаторов благодаря высокой теплопроводности этого металла достаточно высокая. Так, заявленная производителями теплоотдача одного структурного элемента с межосевым расстоянием 50 см колеблется в пределах 0,185—0,210 кВт. При расстоянии между осями в 35 см показатель мощности — в пределах 0,140—0,165 кВт.
Потребность в тепле помещения с высотой потолка в пределах 270—280 см определяется из расчета 1 кВт на 10—12 м2 площади. То есть для комнаты 20 м2 со стандартным потолком и средней теплоизоляцией поверхностей нужно около 2 кВт тепла в течение часа для полноценного обогрева.
Значит, для этого помещения понадобится установка одной или нескольких батарей (в зависимости от количества окон), состоящих суммарно из 11 секций с расстоянием между осями 50 см. Если же планируется установка радиаторов с межосевой длиной 35 см, общее количество структурных элементов должно быть увеличено до 14—15 штук.
Способ изготовления
Если быть точным, следует отметить, что для изготовления отопительных приборов применяется не чистый алюминий, а его сплав с кремнием (силумин). Содержание кремния, которое колеблется в пределах 13—15%, обеспечивает материалу дополнительную прочность, то есть способность выдерживать более высокое давление. Но даже этот сплав уступает по прочности другим металлам, которые используются при производстве радиаторов отопления. Именно поэтому такие изделия не рекомендованы для установки в контурах, запитанных от централизованной подачи теплоносителя, где, помимо высокого давления в норме, возможны так называемые гидроудары.
По технологии изготовления силуминовые изделия бывают:
- литыми;
- экструзионными.
В первом случае применяется технология литья, когда секция отливается полностью с оребрением и фронтальными панелями. В этом варианте каждый структурный элемент изготавливается отдельно, то есть можно собрать батарею отопления с произвольным количеством формирующих единиц. Такой способ производства считается более качественным, почему и стоимость на подобные изделия несколько выше.
Радиаторы, произведенные методом экструзии, имеют более низкую цену. Неудобство в том, что секции идут в продажу блоками по несколько штук, что не дает возможности точного подбора мощности отопительного прибора. Также особенность в том, что конструкция несплошная. Некоторые элементы монтируются дополнительно.
Однако на основные технические свойства, такие, как мощность, внутренний объем воды или вес, способ производства особо не влияет.
Внутренний объем радиаторов
Такой параметр, как емкость приборов отопления, влияет на общий объем циркулирующей в отопительном контуре воды. А этот показатель нужно знать при вычислении:
- мощности циркуляционного насоса;
- мощности котла;
- объема антифриза (если применяется именно такой теплоноситель, а не вода).
В среднем объем воды в одной структурной единице алюминиевых нагревательных приборов колеблется в пределах 350—400 мл. Для сравнения, аналогичный показатель для чугунных изделий составляет порядка 1200 мл. То есть объем воды в секции из алюминия в три раза меньше. Поэтому при использовании в качестве теплоносителя антифриза изделия из алюминия позволяют экономить порой достаточно недешевую жидкость.
Также небольшой объем воды или другого теплоносителя позволяет не перегружать циркуляционный насос и устанавливать его меньшей мощности, что позволяет существенно экономить электроэнергию.
Сколько весит алюминиевый радиатор
Многим известно, что алюминий является одним из самых легких металлов, применяемых в промышленности и быту, благодаря чему алюминиевые изделия имеют небольшой вес. Сплав алюминия с кремнием, что идет на изготовление радиаторов отопления, лишь незначительно тяжелее чистого материала. Поэтому и вес радиаторов очень небольшой, если сравнивать с аналогами тех же размеров, выполненных из других материалов.
Например, какой вес 1 секции чугунной батареи? Вес алюминиевой структурной единицы не превышает 1,3 кг. Вес же чугунной секции зависит от размера и ее вес составляет от 3,5 до 5,5 кг. Поэтому для монтажа подобных обогревательных приборов нет необходимости использовать слишком уж прочные крепления, когда вес батареи, состоящей из 10 единиц, не превышает 14 кг.
Как видим, линейные размеры, вес и внутренний объем воды алюминиевых батарей намного меньше аналогов, выполненных другими материалами. Поэтому понятна востребованность именно таких обогревательных устройств, если учесть, что тепловая мощность при этом у них намного выше.
В чем преимущество
Есть объективные причины, по которым алюминиевые радиаторы приобрели такую популярность сегодня. К плюсам таких изделий можно отнести:
- небольшой вес;
- высокая теплоотдача;
- возможность выбора размеров;
- приятный внешний вид;
- возможность использования терморегуляторов;
- доступная цена.
Тем, кто имел дело с чугунными батареями, алюминиевые радиаторы покажутся просто пушинками. И это действительно так, ведь даже батарею на 10 секций взрослый человек способен поднять самостоятельно без особых усилий. Особая конструкция радиаторов такого рода обеспечивает высокую теплоотдачу. Это также объясняется свойствами самого металла, который является превосходным проводником. Чаще всего алюминиевые радиаторы изготавливаются как сборная конструкция. Она состоит из отдельных ребер, количество которых может быть увеличено или уменьшено в зависимости от потребностей. Производители, которые отвечают за качество своей продукции, заботятся о качественном окрашивании изделий порошковой краской, поэтому выглядят такие радиаторы привлекательно. Благодаря быстрому реагированию на изменения температуры жидкости, появилась возможность использовать термоголовки и терморегуляторы с изделиями подобного рода.
Есть у алюминиевых радиаторов и минусы, о которых важно знать, делая выбор в их пользу:
- подверженность химическому воздействию;
- высокая скорость остывания;
- неравномерное распределение тепла;
- возможность образования воздушных подушек;
- слабая устойчивость на стыках.
Устанавливая обычные радиаторы и алюминия, придется постоянно отслеживать качество носителя. Если этого не делать, то из-за коррозионного воздействия приборы быстро выйдут из строя. Тонкие стенки ребер способствуют быстрому остыванию, что в некотором роде является недостатком. Если случилось так, что система отопления вышла из строя, то в отличие от чугунных батарей, тепло уйдет быстрее. В некоторых случаях наблюдается неравномерное распределение тепла по алюминиевому радиатору. Это приводит к ухудшенному конвекционному обмену. В силу конструктивных особенностей в ребрах может скапливаться воздух, который циркулирует по системе, и образовывать воздушные подушки, препятствующие дальнейшему току воды. Наборная конструкция является также и недостатком, т. к. в местах сочленения отдельных секций часто возникает течь из-за коррозии.
Разновидности алюминиевых радиаторов
В классическом варианте алюминиевые радиаторы отопления изготавливаются только из одного металла, но из каждого правила есть свои исключения. Для расширения области применения излучателей из алюминия были разработаны биметаллические панели и медно-алюминиевые. Особенности каждых стоит рассмотреть отдельно.
Биметаллические
Устанавливать алюминиевые радиаторы в квартире многоэтажного дома не только не рекомендуется, но и может быть опасным. Это связано с качеством носителя, который приходит из котельных. Часто вода несет с собой различные примеси солей, механические включения и другие компоненты. Первые быстро вступают в реакцию с алюминием и постепенно разрушают его. Было найдено решение, которым стало объединение двух металлов в одну конструкцию. Часть конструкции, по которой происходит циркуляция жидкости, выполнена из стали. Она отлично противостоит воздействию различных примесей. Дополнительно стальные элементы обрабатываются антикоррозионным составом.
Сверху на металлическую основу наносится алюминий. Такой симбиоз дал возможность сохранить высокую теплоотдачу, которая объединена с надежностью чугунных батарей. Срок службы радиаторов был увеличен в разы, что снизило растраты как на ремонт, так и на замену.
Медно-алюминиевые
Медно-алюминиевые радиаторы отличаются от двух предыдущих вариантов. Носитель движется внутри радиатора по медной трубке. Она отлично проводит тепло и прекрасно противостоит коррозионному воздействию, которое может быть казано носителем. Температура от медной трубки передается алюминиевым пластинам, которые нанизаны на нее. Такой способ позволил увеличить конвекционный поток воздуха. Важно понимать, что по внешнему виду такие радиаторы отопления подойдут не для каждого интерьера. Их также легко повредить механическим воздействием, поэтому обязательно применение защитных экранов. Радиаторы такой конструкции также не подходят для центрального отопления. Их плюсом является устойчивость к высокому значению давления. Критическая точка находится на 50 атмосферах. Это может пригодиться при монтаже паровой системы.
Характеристики алюминиевых радиаторов
Для стандартизации алюминиевых излучателей были разработаны нормы и размеры, которым они должны соответствовать. Одним из требований к теплообменникам является их устойчивость к давлению в системе до 16 атмосфер. Биметаллические радиаторы способны выдерживать и больше, но для индивидуальных систем таких показателей более, чем достаточно. В зависимости от размера секции ее теплоотдача может отличаться и находится в пределах 80–210 Вт, что упрощает режим подбора количество секций для одной комнаты. Вес секции для обычного алюминиевого радиатора не превышает 1,5 кг у самых габаритных конструкций.
Экономичность обменников из алюминия объясняется небольшим количеством воды, которая циркулирует внутри. Для одной секции ее объем может варьироваться от 250 мл до половины литра, что в несколько раз меньше, чем для секции чугунной батареи. Чем меньше носителя приходится нагревать, тем меньший расход топлива. Некоторые производители дают гарантию на свою продукции в 15 лет, при этом срок службы продукции достигает 25 лет. Межосевое расстояние также может быть различным. Все будет зависеть от того, какие излучатели будут монтироваться: вертикальные или горизонтальные. Стандартами являются размеры в 20, 30 и 50 см. В некоторых случаях расстояние между осями может достигать 2 метров.
Способ производства
Изделия из алюминия могут производиться двумя основными способами:
- методом литья;
- методом экструзии.
Каждый из них имеет свои сильные и слабые стороны.
Метод литья
Метод литья не является чем-то новым и использовался еще нашими предками для получения различных изделий. Если говорить об алюминиевых излучателях, то льется не чистый металл, а есть добавки из кремния. Они необходимы для придания большей прочности. Подготовленный расплав заливается в форму, которая состоит из двух частей. По истечении определенного времени, форма открывается для окончательного остывания изделия. После заливки по краям остается облой, который снимется с помощью шлифовальных станков. К заготовке приваривается патрубок, который потребуется для стыковки. Следующим шагом идет испытание секции высоким давлением. Если оно прошло успешно, тогда секции покрываются антикоррозионным составом и собираются в радиаторы.
Такой подход изготовления считается одним из самых надежных, поэтому его используют такие именитые производители, как Rovall и Faral Trio. Последний имеет в своем ассортименте модели, в которых применяется двухканальная технология. В этом случае на одно ребро приходится по два канала, где циркулирует жидкость. Такой подход дал возможность увеличить максимальное рабочее давление. Количество ребер на секции также может отличаться. Чем их больше, тем выше теплоотдача. Например, компания «Альтерпласт» оснащает свою продукцию шестью ребрами. Видео об изготовлении алюминиевых обменников для систем отопления есть ниже.
Метод экструзии
Метод экструзии уступает литьевому методу. Он подразумевает придание формы расплаву методом его пропускания через формирующее отверстие под большим давлением. При этом невозможно изготовить ребро за один проход, т. к. при экструзии невозможно изготовить замкнутые формы требуемых размеров. Поэтому приходится отдельно изготавливать переднюю и заднюю части секции, а после уже соединять их методом термического прессования. После этого производится дальнейшая обработка по схожему процессу, как описывалось выше. Отдельные секции собираются с использованием ниппелей и прокладок.
Метод экструзии применяется многими производителями, двумя из них являются Olimp и Swing. Из-за наличия шва всегда остается вероятность пробоя в этом месте. Также радиаторы, которые изготавливаются методом экструзии выдерживают меньшее рабочее давление, чем литьевые. Кроме того, теплоотдача у таких алюминиевых радиаторов может быть хуже, чем у тех радиаторов, которые отливаются в формах. Алюминиевый состав для экструзии чаще всего является вторичным сырьем. В нем могут быть различные примеси, которые впоследствии запускают процесс коррозии. Могут также образоваться раковины, которые уменьшают прочность.
Обратите внимание! Производители, которые следят за качеством своей продукции изготавливают алюминиевые радиаторы методом экструзии только из очищенного сырья.
Как подобрать требуемый радиатор
Монтаж радиатора из алюминия в доме должен осуществляться по нескольким правилам, но перед этим, необходимо определиться с тем, какой именно размер изделия подойдет. Помогут в этом несложные подсчеты, которые имеют привязку к площади помещения. Изначально необходимо вычислить площадь каждого отдельного помещения, где планируется монтаж алюминиевого радиатора отопления. Далее исходя из коэффициента 1 к 10 можно определиться с требуемой мощностью алюминиевого радиатора отопления. Правило означает, что на десять единиц площади требуется одна единица мощности радиатора.
Если площадь помещения равняется 18 м2, то понадобится радиатор, который будет выдавать 1,8 кВт мощности. Важно понимать, что это значение является идеальным, поэтому есть коэффициент, который требуется учитывать для запаса мощности. Он составляет 20% от номинального значения. Это означает, что лучше взять радиатор, который будет выдавать не 1,8 кВт, а 2,1 кВт. Это позволит избежать недостаточной температуры внутри помещения в сильные морозы. При этом необязательно устанавливать только один алюминиевый радиатор. Их может быть два и больше по периметру комнаты.
Размещать радиаторы стоит только под окном. Если в помещении нет окон, тогда они располагаются вдоль самой холодной стены. Это связано с необходимостью образования тепловой завесы возле источника тепла. При размещении алюминиевых радиаторов под окном важно придерживаться нескольких простых правил. Первое гласит, что алюминиевый радиатор должен покрывать минимум 75% всей длины окна, больше можно, а меньше нет. Только в этом случае можно говорить о требуемой производительности алюминиевого радиатора.
От пола должен быть оставлен зазор в 8 см. Максимальное его значение до нижней части алюминиевого радиатора составляет 12 см. Это позволит обеспечить требуемый объем забора холодного воздуха. Нельзя монтировать алюминиевый радиатор отопления вплотную к подоконнику, т. к. это также снизит его производительность. Зазор в этом месте может быть несколько меньше и составляет от 6 до 8 см. В случае когда радиатор отопления из алюминия несколько короче оконного проема, то разместить его необходимо строго посередине.
Виды радиаторов отопления
Существует несколько основных разновидностей отопительных батарей, у каждой из которых есть свои достоинства и недостатки.
Стальные устройства
Одним из довольно популярных видов отопительных приспособлений являются стальные радиаторы. Чаще всего их изготовление происходит не из стали, а из сплава данного материала, отличающегося улучшенными свойствами и характеристиками.
Специфика конструкции радиаторов из стали может разниться в зависимости от их модели:
- На двух стальных листах присутствуют углубления, сделанные штампованием, по ним циркулирует теплоноситель.
- На листах стали выполнен оттиск в виде буквы П, внутри которого циркулирует нагретый воздух.
- На обратной стороне присутствуют ребра в виде буквы П, увеличивающие теплоотдачу.
Толщина применяемых листов может меняться от 1,2 до 2 миллиметров. Дизайн изделий сдержанный и строгий. Для того чтобы сделать эстетику радиаторов более привлекательной, на них могут устанавливаться декоративные экраны.
Плюсы и минусы
Основные достоинства радиаторов из стали:
- не очень значительная тепловая инерция;
- регулировка температуры батареи посредством термостатов;
- хороший уровень теплоотдачи;
- эстетичность;
- значительный ассортимент продукции.
Что касается недостатков, то их не очень много:
- невозможность установки в открытой системе;
- отсутствие совместимости с полипропиленовыми трубами.
Характеристики
Специалисты выделяют такие технические показатели радиаторов:
- теплоотдача может изменяться в зависимости от модели от 1200 до 1800 Ватт;
- рабочее давление в пределах от 6 до 10 атмосфер (что касается трубчатых батарей, то они способны функционировать и при более высоких показателях);
- качество теплоносителя играет существенную роль, так как внутренняя поверхность начинает ржаветь, как только вода из нее пропадает;
- температура теплоносителя может достигать 110-120 градусов по Цельсию;
- высота радиаторов зависит от их типа — она может быть от 20 до 90 сантиметров;
- длина батарей ограничена — не более 3 метров;
- глубина прибора достигает 22,5 см;
В соответствии со своими техническими характеристиками, стальные радиаторы при правильном их использовании могут быть весьма долговечными.
Производители
Существует масса разнообразных производителей стальных радиаторов:
- Kermi и Buderus (Германия);
- Israp Tesi (Италия);
- Лидея (Беларусь);
- КЗТО (Россия).
- KORADO Radik (Чехия);
- DeLonghi RADEL (Италия);
- Zehnder Charleston (Германия);
- PURMO (Финляндия).
Примерная стоимость стальных радиаторов зависит от их типа и модели. Наиболее дешевые виды можно приобрести за 1000 рублей, тогда как цена самых дорогих достигает 5000-6000 рублей.
Трубчатые стальные батареи
Такой тип радиаторов, как трубчатые стальные батареи, представляет собой продукцию премиум-класса, отвечающую большинству современных требований. Первый подобный прибор был создан еще в 1930 году, после чего постоянно совершенствовался.
Стальные трубчатые радиаторы могут выполняться в различных формах. Все используемые в них трубки сверху и снизу соединены специальными коллекторами. Это обеспечивает эффективную транспортировку теплоносителя в системе.
Уровень же теплоотдачи напрямую зависит от размеров прибора, а также от количества трубок в нем.
Отличием трубчатых радиаторов является то, что в настоящее время для сварки их элементов используется специальный лазер. Он делает ровный и практически незаметный шов.
Основные преимущества стальных трубчатых радиаторов:
- Устойчивость к изменениям давления в теплосети. Это достигается посредством трубчатости конструкции.
- Отсутствие значительных скоплений пыли на поверхности радиаторов.
- Привлекательный внешний вид, достигаемый наличием обтекаемых гладких трубок.
- Наличие большого количества разнообразных форм.
- Качественные сварные стыки батарей.
Несмотря на все преимущества, стальные трубчатые радиаторы имеют и недостатки:
- Не очень высокая теплоотдача в сравнении с другими типами батарей.
- Подверженность коррозии в тех случаях, когда теплоноситель на лето сливается из системы.
- Высокая стоимость.
Несмотря на то что цена на трубчатые радиаторы высокая, она быстро окупается благодаря длительному сроку службы.
Определенная популярность трубчатых радиаторов из стали обусловлена их характеристиками:
- рабочее давление труб достигает 10 атмосфер;
- толщина стенок стальных труб соответствует 1,5 миллиметрам;
- высота агрегатов может находиться в пределах от 30 сантиметров до 3 метров;
- максимальная глубина достигает 22,5 сантиметра;
- количество трубок в одном ряду может варьировать от 1 до 6 единиц.
К основным отечественным и зарубежным производителям трубчатых моделей из стали относят такие компании:
- Purmo (Финляндия);
- Роял (Италия);
- Arbonia (Германия);
- Zehnder (Германия);
- Termica (Польша).
Самые дешевые трубчатые радиаторы можно приобрести по 1000 рублей, а самые дорогие дизайнерские батареи могут достигать 10,000-20,000 рублей за один блок.
Какие бывают типы алюминиевых радиаторов
В восьмидесятых годах прошлого столетия в Италии появились первые отопительные приборы, созданные из алюминия. За короткое время они обрели значительную популярность по всему миру. На это повлияли довольно неплохие технические характеристики.
Существует два основных типа алюминиевых радиаторов: литые и экструзионные.
Первые из них представляют собой цельную конструкцию, которая создается методом заливки расплавленного металла в формы под высоким давлением.
Что касается второй разновидности батарей, то их профиль формируется в процессе прессования, вслед за чем разрезается на отдельные части. Далее элементы попарно соединяются между собой, формируя секцию. Чтобы обеспечить нужный уровень герметичности, используются соответствующие уплотнительные материалы.
Внешний вид алюминиевых батарей очень привлекательный. Он подходит для большинства стилей интерьера.
Алюминиевые радиаторы отличаются большим количеством преимуществ:
- Высокий уровень теплоотдачи.
- Малый вес системы.
- Доступная стоимость в сравнении с медными или же чугунными приборами.
- Возможность регулировки температуры и установка термоклапанов.
- Красивый внешний вид, подходящий под большинство стилей интерьера.
- Значительная прочность.
Важно! Из-за того, что в радиаторах применяются уплотнители, они не подходят для систем, где используется антифриз или любое другое химическое вещество в качестве теплоносителя.
Другие недостатки:
- Слабая устойчивость батарей к появлению коррозии. Для того чтобы ее повысить, нужно использовать воду с низким уровнем pH.
- Завоздушивание системы (этому способствуют химические реакции).
- Наличие слабых мест в местах соединения резьбы.
Несмотря на наличие недостатков, радиаторы из алюминия имеют существенный спрос.
Основные технические характеристики алюминиевых радиаторов:
- расстояние между осями составляет от 350 до 500 миллиметров;
- рабочее давление в большинстве моделей находится в пределах от 6 до 16 атмосфер (существуют виды, где данный показатель достигает 24 атмосферы);
- высота батареи может варьировать от 38 до 59 сантиметров;
- ширина устройства ограничена 80 сантиметрами;
- мощность чаще всего находится в пределах от 82 до 212 Вт;
- теплоноситель может прогреваться до 110 градусов по Цельсию.
Вышеперечисленные характеристики позволяют использовать радиаторы из алюминия в течение 10-20 лет без каких-либо проблем с ними.
К основным производителям алюминиевых радиаторов относят такие бренды:
- Royal (Италия);
- Tessen (Китай);
- Global (Италия);
- Рифар (Россия);
- Ferroli (Италия, Польша).
Наиболее дешевые радиаторы из алюминия можно приобрести в России за 600 рублей. При этом средний диапазон цен находится в пределах от 2000 до 5000 рублей. Самые дорогие устройства стоят до 9000 рублей.
Чугунные разновидности отопительных приборов
Данный вид радиаторов является классическим. Несмотря на то что многие люди в настоящее время считают данные устройства устаревшими, они все так же распространены. При этом в западных странах их встретить уже нереально.
Главная особенность чугунных радиаторов — их малопривлекательный внешний вид. Это касается больших размеров, наличия стыков, невозможности использования в популярных на сегодняшний день дизайнерских решениях.
Чугунные радиаторы можно прятать за специальными металлическими экранами. Но это, в свою очередь, существенно ухудшает скорость прогрева помещений.
Современные чугунные батареи делают более качественно, но их внешний вид не может сравниться с другими видами радиаторов.
Справка. Стоит отметить также и то, что существует возможность заказа дизайнерских батарей из чугуна. Они представляют собой настоящие произведения искусства. При этом важно понимать, что за такую работу придется отдать немало денег.
Главные достоинства чугунных радиаторов:
- Высокий показатель коррозийной стойкости. Именно поэтому устройства могут эксплуатироваться больше полувека.
- Оптимальное соотношение стоимости и качества.
- Возможность использования батарей в тех системах, где применяется не очень чистый теплоноситель.
Основные недостатки радиаторов из чугуна:
- Маленькая теплоотдача (не больше 20 процентов).
- Необходимость использовать большие трубы, которые сложно убрать в стену.
- Невозможность быстрого обогрева.
Характеристики чугунных батарей:
- мощность 110 Вт;
- давление от 9 до 12 атмосфер;
- вес (секции) нередко достигает 8-9 килограмм;
- высота от 370 до 570 миллиметров;
- ширина чаще всего находится в пределах от 60 до 90 сантиметров (существуют и другие более редкие модели).
К основным производителям чугунных радиаторов относят такие компании:
- Konner (Россия);
- Guratec (Германия);
- Roca (Испания);
- Demir Dokum (Турция).
В настоящее время наиболее дешевые радиаторы из чугуна можно приобрести за 600 рублей. Они не отличаются дизайнерским внешним видом. Батареи, более походящие на произведения искусства, могут в своей стоимости достигать 2000-3000 рублей.
Биметаллические радиаторы
Разнообразные эксперименты в создании самых качественных радиаторов привели к производству батарей, сделанных из двух типов металлов. Это позволило в итоге использовать достоинства одного и другого материала.
В результате подобные приборы обрели значительную популярность, так как по своим характеристикам они существенно отличаются в лучшую сторону от альтернативных отопительных средств.
Основное отличие биметаллического типа в наличии специальных перемычек. В качестве основных материалов производители зачастую используют сталь и алюминий.
С теплоносителем соприкасается та часть батареи, которая меньше подвержена коррозийным явлениям, при этом с воздухом контактируют те элементы, которые лучше отдают тепло в помещения.
Во внутренней части биметаллических радиаторов чаще всего находятся трубки, которые снаружи соединены с плоскими пластинами, играющими роль своеобразных защитных экранов. Такие устройства по своему внешнему виду являются современными приборами, подходящими под большинство типов интерьера.
Популярность биметаллических радиаторов обусловлена целым рядом их положительных качеств. Основные преимущества:
- Длительный срок эксплуатации — от 20 до 50 лет.
- Высокая прочность и устойчивость к довольно сильным гидравлическим толчкам.
- Значительные показатели теплоотдачи, которые могут доходить до 200 Вт.
- Устойчивость к коррозийным явлениям. Это касается даже тех случаев, когда используется не очень качественный теплоноситель.
- Красивый внешний вид, позволяющий ими оборудовать даже помещения с современным дизайном.
Что касается недостатков, то их у биметаллических радиаторов не очень много:
- Сравнительно высокая стоимость, которая превышает цену других батарей в несколько раз.
- Некоторые модели могут подвергаться ржавчине (но это скорее исключение из общего правила).
Таким образом, большое количество положительных качеств использования биметаллических радиаторов сделало данные устройства одними из наиболее популярных в последнее время.
Основные технические характеристики биметаллических радиаторов:
- уровень теплоотдачи находится в пределах от 170 до 190 Вт;
- прочность достигает 20-25 атмосфер (некоторые приборы могут выдерживать и в несколько раз большие показатели);
- высота батареи составляет 415-575 миллиметров;
- ширина — от 80 до 100 миллиметров;
- вес не превышает 2 килограмм;
- температура теплоносителя достигает 135 градусов по Цельсию.
Вышеперечисленные характеристики биметаллических радиаторов являются главными. Кроме них существует еще масса других показателей, зависящих от конкретной модели.
Основные бренды биметаллических радиаторов:
- Global (Италия);
- Рифар (Россия);
- Radiatori (Италия);
- Oasis (Германия).
Стоимость биметаллических батарей напрямую зависит от производителя. Некоторые радиаторы можно приобрести за 1000-2000 рублей, другие же требуют более значительных финансов — от 6000 до 12000 рублей.
Необычный вариант: половые конвекторы
Для того чтобы не устанавливать привычные батареи под окнами, многие люди предпочитают обустраивать у себя в квартирах и домах теплые полы. Для этого используются половые конвекторы, выпускающие теплый воздух через поемы в верхнем напольном покрытии.
Внутипольные конвекторы представляют собой трубки, сделанные из меди и алюминия. По ним протекает вода, являющаяся теплоносителем.
Теплообменик может иметь как круглое, так и квадратное сечение. Параллельно к данному элементу прикрепляются соответствующие пластины. Для их изготовления может применяться алюминий, цинк или же сталь. Это увеличивает площадь обогрева.
Конвекторы, монтируемые в пол, могут быть угловатой или радиальной формы. Но при этом покупатель может заказать самые разнообразные типы данных приборов в зависимости от размеров его комнаты.
Важно! На полу они закрываются специальными решетками, из-за чего свободный доступ к конструкции отсутствует.
Основные плюсы половых конвекторов:
- Возможность освобождения места под окнами.
- Быстрое прогревание воздуха.
- Экономия энергоресурса, так как большой объем теплоносителя не требуется.
- Возможность монтажа в помещениях, где присутствуют панорамные окна.
- Небольшой вес конструкции.
- Безопасность для человека, так как температура решетки не поднимается выше 40 градусов Цельсия.
Внутрипольные конвекторы имеют такие недостатки:
- Сложность монтажа.
- Необходимость постоянного слежения за чистотой.
- Невозможность применения в помещениях с очень высокими потолками.
Технические характеристики напольных конвекторов:
- длина может варьировать от 800 до 3300 миллиметров;
- ширина находится в пределах от 220 до 380 миллиметров;
- высота составляет от 50 до 250 миллиметров;
- среднее рабочее давление не превышает 10-15 атмосфер;
- теплоотдача прибора значительная — от 200 до 14000 Вт;
- температура теплоносителя находится в границах от 105 до 130 градусов по Цельсию.
Вышеперечисленные характеристики прибора позволили ему с легкостью обогревать большие помещения.
Основными компаниями, которые производят половые конвекторы, являются такие известные бренды, как:
- Verano (Польша);
- Polvax (Украина);
- Mohlenhoff (Германия);
- Jaga (Бельгия).
Большинство внутрипольных конвекторов довольно дорогие. Наименьшая их цена начинается с отметки в 20 тысяч рублей. Самые дорогие устройства — более 50 тысяч рублей.
Плинтусные конвекторы отопления
Новой технологией отопления помещений стали плинтусные конвекторы. Они почти ничем не отличаются от внутрипольных устройств, кроме способа своей установки.
Приборы могут быть как термомеханическими, так и термоэлектрическими.
Блок радиатора плинтусных конвекторов состоит из алюминиевых труб, имеющих небольшие габаритные размеры. Они соединяются между собой посредством пластиковых труб.
Снаружи на устройство крепятся специальные вертикальные ламели из алюминия или же латуни. Это позволяет более эффективно отдавать тепло в помещение.
Монтаж конвекторов осуществляется по периметру стены в самой нижней ее части — там, где располагаются плинтусы.
Основные преимущества использования плинтусных конвекторов:
- Отсутствие эффекта конвекции.
- Равномерное распределение тепла.
- Отсутствие скопления тепла под потолком.
- Быстрый монтаж.
- Экономия ресурсов из-за отсутствия необходимости сильно прогревать теплоноситель.
- Наличие специальных терморегуляторов.
- Возможность быстрого ремонта.
Существенные недостатки плинтусных радиаторов:
- Высокая стоимость устройств и их монтажа.
- Ограничение максимальной длины одного контура 15 метрами.
- Невозможность установки декоративных накладок.
- Невозможность распределения по периметру комнаты большого количества мебели.
В настоящее время плинтусные конвекторы не являются очень распространенными.
Основные технические и эксплуатационные характеристики плинтусных конвекторов:
- прогрев теплоносителя до 85 градусов Цельсия;
- высота — 160 миллиметров;
- длина — 1500 миллиметров;
- глубина ограничена 40 миллиметрами;
- мощность — от 180 до 270 Вт;
- масса не превышает 4-х килограмм.
Характеристики напрямую зависят от модели и типа применяемого устройства.
Популярными производителями плинтусных конвекторов являются такие компании:
- Термия (Украина);
- Carrera (Италия);
- TherModul (Италия);
Наиболее дешевые конвекторные плинтусные устройства можно приобрести за 1500-2000 рублей. Дорогие приборы могут стоить от 15 до 20 тысяч рублей.
Технические характеристики алюминиевых приборов ↑
Алюминиевый радиатор может быть выполнен в 2-х технических вариантах, а именно:
1. Литым способом. Секции такого агрегата представляют собой монолитные, цельные детали. Они изготавливаются под давлением алюминиевого сплава методом литья.
Литой алюминиевый радиатор
2. Методом экструзии: профиль выдавливают на прессе, после остывания нарезается по необходимым размерам, к нему привариваются донные и верхние части. Секции соединяются между собой механическим способом при помощи элементов уплотнительного типа или при помощи клеевых соединений.
Литые радиаторы более надежные и качественные по сравнению с экструзионными. Технические характеристики этих 2-х видов отопительных приборов могут варьироваться в следующих диапазонах:
1. Расстояние между осями: 350 — 500 мм
2 Максимальное рабочее давление: 6-16 (иногда и до 24) атм
3. Размеры (высота/ширина/глубина): 380 — 590 мм/80 мм/81-100 мм
4. Тепловая мощность: 82 — 212 Вт
5. Вес одной секции: 1 — 1,47 кг
6. Максимальная температура теплоносителя (чаще воды): 110 гр. С
7. Объем воды в 1 секции: 0,25 — 0,46 л
8. Гарантия: 10 — 20 лет
Важно! Вес одной секции качественного алюминиевого радиатора не может быть меньше килограмма, а вес 10-секционного радиатора не может быть ниже 11 кг (с учетом соединительных ниппелей).
Экструзионный алюминиевый радиатор в разрезе
Отзывы и оценка специалистов ↑
Специалисты сферы теплоснабжения отмечают ряд преимуществ этих отопительных приборов:
1. Очень высокая теплоотдача. Алюминиевые батареи посредством излучения отдают около 50 % тепла и еще половину – при помощи конвекции. Дополнительное оребрение, размещенное внутри секции, также способствует увеличению теплоотдачи.
2. Хорошо регулируются с помощью термоголовок, так объем воды в них относительно небольшой. Использование термоклапана позволяет экономить до 20-30 % тепловых ресурсов.
3. Небольшой вес. Этот фактор существенно облегчает монтажные работы.
4. Низкая цена по сравнению со всеми остальными современными видами радиаторов.
5. Элегантный дизайн, разновариантность дизайнерских решений.
6. Рабочее давление (в основном до 16 атмосфер) — наиболее оптимальное в условиях частных домов и типовых зданий.
Алюминиевый радиатор: оригинальный дизайн
Перечень преимуществ аргументированно объясняет, почему батареи отопления алюминиевые настолько популярны и востребованы среди населения. Но также им свойственны и определенные недостатки:
1. Недолговечность, склонность к коррозии. Алюминий — активный металл, поэтому радиаторы из него могут долго и эффективно работать только при наличии теплоносителя щадящего состава. В частности, при pH состава теплоносителя — 7–8. Опасны для труб из алюминия твердые частицы, способные разрушить защитный слой внутренней поверхности прибора. Если же вода в отопительных трубах проходит специальную подготовку, то это может существенно продлить срок службы таких радиаторов.
2. Нуждаются в периодическом удалении воздуха из верхней трубы при помощи воздухоотводного клапана.
3. В экструзионных алюминиевых радиаторах резьбовые соединения секций – наименее прочные места, поэтому в домах и на производствах с достаточно высоким давлением в отопительной системе использовать их не рекомендуется.
На заметку. Не стоит путать алюминиевые радиаторы с такими приборами как медно алюминиевые радиаторы отопления. Это совершенно новые разработки. Они представляют собой неразборную конструкцию, в которой горизонтально расположенные медные трубы соединены с алюминиевыми пластинами, размещенными вертикально. Холодный воздух втягивается таким агрегатами снизу и выходит нагретым через верхнюю решетку. 80 % тепла он отдает при помощи конвекции.
Расчет количества секций ↑
Для каждого помещения необходимо подобрать оптимальное количество секций, взяв за основу площадь комнаты и теплоотдачу одной секции алюминиевого радиатора.
Учитывайте следующие факторы при расчете:
- климатические условия региона;
- возможные теплопотери;
- температуру теплоносителя (обычно воды);
Как рассчитать мощность ↑
Показатель мощности 1 отопительной батареи для России должен составлять:
- для северной полосы России — 150-200 ватт на кв.м.
- для средней полосы России — 100 ватт на кв.м.;
Тепловая мощность алюминиевых батарей может варьироваться в пределах 82 — 212 Вт в зависимости от модели отопительного прибора и его производителя.
Соответственно, если вам нужно обогреть 10-метровую комнату, например, в помещении, расположенном в средней полосе России, то вам целесообразно купить 9-10-секционный радиатор мощностью одной секции примерно в 100-110 Вт или 5-секционный мощностью секции в 200 Вт.
10-секционный и 5-секционный алюминиевые радиаторы отопления
Вычисляем с учетом теплопотерь ↑
Теплопотери, которым в основном подвержены жилые помещения, можно разделить на те, которые случаются из-за ухода тепла из окна, сквозь стены, а также теплопотрери, происходящие по пути к батареям. Также учитывайте, что:
- через окна вполне может уходить (в зависимости от качества профиля) до 75% тепла;
- самые большие теплопотери бывают в угловых помещениях;
- в комнате с 2 окнами теплопотерь всегда больше, поэтому секций алюминиевого радиатора установить там следует тоже больше;
- если вы регулярно проветриваете комнату зимой, берите радиаторы с запасом – секций на 1-2 больше;
- когда температура теплоносителя меньше температуры, необходимой для обогрева комнаты, целесообразно устанавливать больше секций на 10-30%;
Важно! При расчете секций исходите из правила: избыток тепла значительно лучше, чем недостаток. Зимы могут быть непредсказуемыми, в средней полосе России существует большая вероятность морозных зим. Поэтому расчет секций алюминиевых радиаторов лучше делать с запасом.
Рекомендация — установите термостаты ↑
Если средства не позволяют вам этого сделать, то постарайтесь обзавестиcь хотя бы краном на байпас и краном, перекрывающим подачу воды. Если перекроете один кран наполовину, другой закроете полностью, это позволит вам плавно регулировать теплоотдачу батареи.
Монтаж алюминиевых радиаторов отопления ↑
Алюминиевые радиаторы эксплуатируются только в 1 и 2-х трубных системах отопления, в которых тепловоды, объединяющие отопительные приборы, расположены вертикально и горизонтально. Радиаторы из алюминия могут использоваться в насосных (где циркуляция принудительная) и гравитационных отопительных системах (где циркуляция естественная).
Для применения в системах с центральным отоплением подойдут усиленные алюминиевые радиаторы с давлением более 12 атм, но и в автономных системах они также могут использоваться. Стандартные радиаторы европейского типа подойдут только для автономной системы отопления, так как их рабочее давление (обычно 6 атм) недостаточно для применения в центральных системах.
Изменение теплоотдачи в зависимости от типов подсоединения алюминиевых радиаторов
Перед тем как монтировать радиатор, нужно учесть:
- Соответствие его технических характеристик параметрам магистралей отопления. Эти данные можно выяснить в ЖЭУ.
- Место установки: под окном, на стене на кронштейнах или у окна или стены на стойках.
- Метод присоединения теплопроводов. Они могут присоединяться с одной стороны и с противоположных. Если выбрали одностороннее присоединения радиаторов, то не следует чрезмерно увеличивать количество секций. Если планируете в одном радиаторе использовать более 12 секций, то делайте присоединение к трубам теплопровода с разных сторон.
- Минимальные расстояния: от стены — не более 2-5 см; от пола – не более 10-12 см; от подоконника или верхней ниши — 10 см.
- Установку термостатов на входе/выходе радиаторов.
- Предварительную промывку отопительной системы.
Важно! В однотрубных отопительных системах многоэтажек установка термостатических клапанов на радиаторы запрещена при отсутствии специальной перемычки между обратной трубой и подающей.
В комплект с радиатором обычно входят:
- клапан выпуска воздуха;
- переходники;
- заглушка;
- прокладки;
- кронштейны;
- ниппели для наращивания секций.
Составляющие алюминиевого радиатора
Последовательность монтажа:
1. Разметка места установки.
2. Закрепление кронштейнов на стене.
3. Установка радиатора на кронштейнах: условно горизонтальные элементы головок радиатора, располагающиеся между колонками секций должны лечь на крюки кронштейнов.
4. Соединение радиатора с теплопроводами, оборудованными на подводке термостатическим клапаном, краном или вентилем.
5. Установка клапана для выпуска воздуха, заглушки.
Важно! На каждый радиатор из алюминия должен быть установлен ручной или автоматический клапан, предназначенный для выпуска воздуха.
Видео о монтаже и подключении радиатора ↑
Установка алюминиевого радиатора должна осуществлять максимально точно, в соответствии со СНИП, в сезон, предшествующий отопительному. Особенно тщательно следите за качеством присоединения агрегата к трубам теплопровода, чтобы избежать протечек теплоносителя.
Влияние размера алюминиевого радиатора отопления
Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.
Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.
Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.
Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.
На работоспособность также влияет способ изготовления:
- Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
- Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.
Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства.
Межосевое расстояние
Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.
Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.
В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.
Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.
Глубина
Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.
Определение объёма секции
Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.
Она составляет 80 или 88 мм, что указано в паспорте.
Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.
Чтобы найти объём, достаточно перемножить три показателя.
