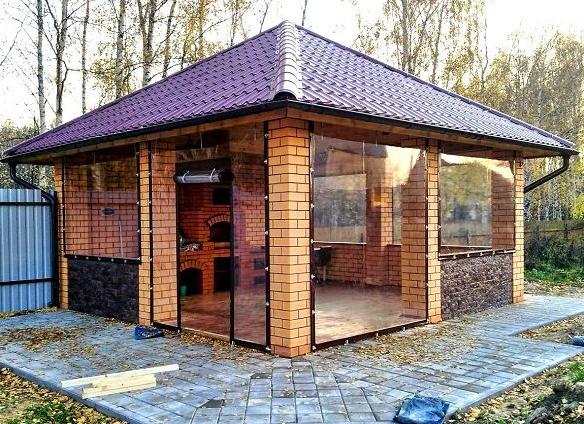

Беседка с мангалом: простые проекты и 120 фото примеров оформления в ландшафтном дизайне

Помогите сайту, поделитесь с друзьями:

Сейчас многие устанавливают на даче новомодные изящные беседки и бордюрами, рельефами, статуэтками и «ажурными» крышами, но в этой статье мы обратимся к более практичному варианту для любителей праздного отдыха. Выезжая за город, мы получаем массу положительных эмоций: никакой суеты, свежий воздух и, зачастую, вкусная еда (шашлыки, тосты, гриль, сардельки) – настоящая идиллия.

Но иногда дождь, ветер, холод, а то и летний град становятся незваными гостями на этом празднике жизни. Огню же, расположившемуся под крышей, не страшны природные катаклизмы.

Владельцы стильных, современных дач выбирают беседки с мангалами: в ландшафте такой предмет сочетает в себе эстетическую привлекательность и функциональность: и в компании посидеть, и ужин приготовить, и от дождя укрыться, да и просто полюбоваться природой, ведь сейчас мангал уже не просто зона для приготовления пищи, а целый дизайнерский проект.

К тому же, некоторые крытые беседки больше походят на настоящие летние кухни: с водой, электричеством и отоплением.

Краткое содержимое статьи:

• Виды беседок
• Вариации материалов
• Выбор мангала
• Полезные советы
• Своими руками
• Фото беседки с мангалом

Виды беседок

Беседка с мангалом должна не только гармонировать с ландшафтом вашего сада, но и отвечать основным требованиям к ее функциям. Следует сразу же определиться с дизайном – в этом вам помогут профессионалы или самые обыкновенные онлайн-программы для составления фотоколлажей (подходящие фото беседок с мангалом можно найти в Интернете).

Открытые беседки считаются сезонными, ведь стены в них просто отсутствуют. Огонь не должен подвергаться воздействию осадков, поэтому обычно его помещают в печь или защищают с помощью каменных и металлических элементов декора.

В такой беседке может располагаться обеденная зона, мини-бар или даже гамак – ее пространство ничем не ограничено.

Закрытые беседки предполагают создание внутреннего дизайна. Это отдельная, масштабная и крупногабаритная постройка, где кроме мангала могут поместиться столы, диваны, телевизор и все, что угодно вашей фантазии, ведь понятно, что в таком сооружении вы будете проводить достаточно времени – оно должно быть максимально комфортным для большой компании и уединения.

Полузакрытые беседки считаются оптимальным демисезонным вариантом. Обычно для них используют легкие конструкции из металла и раздвижные двери/откидные панели, огонь может располагаться под навесом, а в самом «здание» частенько проводят отопление.

Летом можно использовать постройку как место для барбекю и семейного отдыха, а холодной осенью проводить вечера в теплой беседке с печью.

Вариации материалов

Многие люди колеблются, когда перед ними встает необходимость выбора материала. Камень, дерево или кирпич? Мы разберем основные плюсы каждого из них.

Дерево является основным среди конкурирующих материалов. В основном это происходит за счёт его демократичной цены, но есть и другие преимущества.

Постройке из дерева нужен небольшой фундамент, так как она является очень лёгкой в сравнении с остальными вариантами, поэтому можно установить с меньшими затратами. Мангалы в таких беседках обносят ограждениями по избежание возгораний.

Камень, в отличие от дерева, обладает несравненным преимуществом – огнестойкостью, поэтому можно использовать даже открытый огонь или возвести беседку с барбекю.

Металлические беседки смотрятся более изящно, чем вместительные и надежные, но часто громоздкие кирпичные и уж тем более – летние деревянные, быстро теряющие первозданный облик.

Заказываются кованые изделия заранее, но при этом они являются одними из более долговечных, поскольку металлы покрывают специальными растворами, чтобы они меньше окислялись и портились.

Своими руками

Если нет возможности приобрести беседку, можно попробовать сделать её своими руками. Это выйдет в разы дешевле. При этом вы получаете огромный простор для творчества и реализации собственных мыслей и идей, которые касаются оборудования пространства вокруг себя.

Самым надёжным и практичным до сих пор является стационарный мангал из камня. По простым причинам он фаворит среди прочих моделей. Основу для мангала закладывают, возводя фундамент. Ее толщина – не менее тридцати сантиметров. Далее – ряды кладки из кирпича или камня, выложенные «стенкой».

Стоит установить дымоотвод – его выкладывают в виде круга, а сверху трубы располагается крыша, которая защищает внутренности мангала от осадков. Стоит отметить, что установка мангала и закладка фундамента – сложная и трудоемкая работа, поэтому ее лучше доверить профессионалу.

А вот за каркас беседки можно взяться самому. В материалах предпочитайте дерево с небольшими вставками каменных элементов (например, для зоны мангала).

Проще всего создать беседку открытого типа, но, если вы имеете возможность приобрести отдельно раздвижные панели и металлические двери, реализовать проект полузакрытой постройки будет не так уж и сложно.

Сугубо летняя кухня по сути представляет собой крышу на деревянных балках, причем такую легкую, как и сама конструкция. Покрыть ее можно легким шифером, чтобы защитить от внешних воздействий.

Если беседку планируется использовать в холодное время года, то стоит позаботиться о теплоизоляции, а крыша должна быть двускатного типа. Открытую часть должен прикрывать хотя бы деревянный или металлический навес.

Закрытые беседки нужно оборудовать оконными проемами, позаботиться о правильной установке стекол.

Проведение кабелей электроэнергии, Интернета, а также водопроводных труб или газа лучше доверить специалистам.

Мангалы из кирпича

Фундамент под мангалы из кирпича как правило делается ленточный, необходимо вырыть траншею по размеру вашего монгала глубиной не более полуметра. На дно ямы уложить подушку из щебня, установить арматуру (толщиной 5- 10 мм).

Затем в готовую форму залить жидкий бетон и оставить на несколько дней для застывания раствора. Примерно на один кубический метр фундамента уходит 350 кг цемента, около 1 куба щебня и пол куба песка.

На фундамент укладываем гидроизоляцию (рубероид) после чего укладываем цоколь мангала. Мангал с цоколем более массивный, но с ним удобно работать. Имеется дополнительные карманы для хранения сухих дров, а также различной кухонной утвари. Подобные стационарные мангалы очень практичны и пользуются огромной популярностью. Все принадлежности, необходимые для приготовления всегда находятся под рукой.

Кирпичную кладку укладывают ровно по уровню, слой за слоем со смещением на половину кирпича. Время от времени необходимо перепроверять уровнем кладку (горизонтальную и вертикальную плоскости), чтобы кладка была ровной. Раствор для кладки самой печки (где будет гореть огонь и используется шамотный кирпич) должен обладать жаростойкими характеристиками. Для этих целей идеально подходит красная глина, которая добавляется в раствор.

Прежде чем приступить к строительству мангала из кирпича необходимо ознакомится с различными дизайнерскими решениями которые приведены ниже, и определиться для себя с дизайном и размерами будущего мангала. Вокруг или напротив мангала необходимо расположить столик (подойдет и столешница из мрамора или керамогранита)

Мангал из кирпича видео

Как правило мангалы из кирпича закладывают в проект участка при проектировании и строительстве дома, изначально в проект строительства вносят небольшой участок, где предполагаемо, будет размещаться стационарный мангал.

Для того чтобы мангал прослужил своему владельцу долгое время, необходимо строить печку с соблюдением всех технических норм.

Конструкция стационарного мангала из кирпича, должна располагаться вдали от легковоспламеняющихся конструкций. Также стоит обратить внимание на направление ветра, а также подумать над возможностью сооружения зоны отдыха, расположенной неподалеку от мангала. более подробно смотрите на видео:

http://www.youtube.com/watch?v=WVn2a2lDt_c

Задумав постройку такого сооружения, сразу стоит позаботиться о плане, который необходимо составить в полном соответствии с размерами будущего строения и его геометрией. Это поможет точно составить смету на все необходимые материалы.

В качестве примера мы предлагаем поэтапную инструкцию строительства беседки с мангалом различными способами. Это поможет в организации собственного строительства и задаст правильное направление всему мероприятию.

Деревянная беседка с мангалом своими руками

И первым мы рассмотрим пример, когда беседка выполнена из пиломатериалов, а мангал — из кирпича. Сразу важный совет: ищите 6-метровые брус и доску. Так будет гораздо меньше отходов.

Первый пункт возведения беседки из дерева с мангалом своими руками — это выбор места под застройку и его конфигурацию. Учитываем несколько важных моментов:

• Вход в дом и вход в беседку должны смотреть друг на друга (так удобнее проводить сервировку стола).
• Считаемся с правилами пожарной безопасности. В беседке будет мангал с открытым огнем, не стоит возводить ее совсем рядом с домом.

Определившись с местом, с помощью строительного песка намечаем контур основания постройки. Наши чертежи беседки с мангалом предполагают, что беседка будет восьмигранной, а основание под нее будет в форме круга. «Отчертить» окружность можно с помощью трубы, закрепленной в земле, и привязанной к ней веревки.

В нашем случае плодородный слой почвы имел толщину всего около 20 см. За ним шел отличный глинистый грунт. Постройка относительно небольшая, поэтому в качестве основания выбраны бетонные столбики. Землю под ними лучше выбрать и заменить ее на песчано-гравийную смесь. Так можно выровнять высоту.

Материалом для нижней обвязки служит брус сечением 100х100 мм. Чтобы не ошибиться с углами распила, используйте шаблон из картона. Для устройства поперечных балок лучше использовать доску 50х100. Для придания обвязке надежности ее можно скрепить металлическими уголками изнутри и снаружи. Отлично подойдут оцинкованные 105х105х90х2 мм на 135 и 90 градусов. Не забываем про гидроизоляционный слой рубероида между столбиками-основаниями и обвязкой.

Беседки с мангалом своими руками пошаговые фото

Пол в беседке выполняется из обрезной доски 50х100. Сразу выпиливаем в размер нужное количество материала. С лицевой стороны доску лучше обстругать рубанком, а изнутри — обработать антисептиком (лучше в несколько слоев). Крепим пол с помощью шурупом и обязательно еще раз проверяем нижнюю обвязку с помощью уровня.

Верхнюю обвязку удобнее сооружать внизу. Так будет удобнее проводить подгон замков и длин стропил. В качестве материала для стропил и верхней обвязки используем ту же обрезную доску 50х100.

В нашем случае беседка из дерева с мангалом своими руками имеет восьмигранную крышу. Поэтому замок стропил также будет восьмигранным. Выполняем его из бруса 100х100. Обратите внимание на размещение опор под брус. Для их установки восьмигранник пришлось увеличить с помощью досок толщиной 1,5 см.

Беседки с мангалом своими руками. Фото

Переходим к производству стропил. Выполняем треугольный пропил в нижней точке крепления. Будем использовать его, как нижний замок.

Как и верхнюю связку, стропильную конструкцию также собираем внизу. Будет легче исправлять мелкие недочеты.

Наши чертежи беседки с барбекю предусматривают установку десяти опорных столбов. Изготавливаем их из бруса 100х100. Чтобы удобнее было проводить их установку, торцы отпиливаем точно под углом в 90 градусов. Крепим столбы к основанию беседки с помощью уголков 105х105х90х2 мм из оцинкованной стали. Проверяем конструкцию с помощью уровня. В нашем случае установка откосин не понадобилась.

Беседка с мангалом своими руками. Фото инструкция

Теперь проводим установку стропильной системы и верхней обвязки. Для крепления нам понадобятся:

• Уголки 70х70х55х2 мм 135 градусов;
• Уголки 50х50х40х2 мм 90 градусов;
• Пластины соединительные 80х40х2 мм.

Крыша выполнена из дюймовой доски шириной 100 и 150 мм. Стелим ее вплотную; начинаем с низа и идем по кругу к верхней точке сооружения. Для удобства разметки используем картонный шаблон. С его помощью легче отмечать линию отреза. Каждую доску крепим двумя саморезами с каждой стороны. Так крыша не деформируется со временем.

Не забываем и про мангал из кирпича своими руками, который будет находиться в беседке. Копаем яму под фундамент мангала глубиной 40 см.

Опалубку можно выполнить из досок от транспортных поддонов.

Застилаем опалубку рубероидом. Удобнее всего это проделать с помощью строительного стэплера.

Укладываем в яму под фундамент арматуру (прутья 10 мм класс А3) и арматурную сетку (d=4, 100х100 мм). Фундамент заливаем смесью цемента и строительного песка в соотношение 1 к 3. Идеально подойдет цемент марки М 250. В нашем случае понадобилось 5 мешков.

После этого можно зашить беседку по периметру имитатором бревна 45х146 мм. Это не только сделает постройку привлекательнее, но и добавит каркасу жесткости.

Подоконники выполняем из доски 50х100 мм. Чтобы закрепить их, используем уголки 50х50х40х2 мм. Эта часть конструкции не является обязательной, но она сделает беседку более комфортной для гостей.

Основания скамеек изготавливаем из бруса 50х50. Крепим их под углом к стенкам с помощью уголков 50х50х40х2 мм. Это наиболее прочный и эргономичный вариант конструкции.

Материалом для изготовления верхней части скамеек служит шпунтованная доска 28х121 мм. Чтобы увеличить прочность, все скамейки с торцов соединены пластинами 80х40х2 мм.

Для визуального разделения беседки на две функциональные зоны мангальную сторону украшаем деревянной решеткой. Для ее изготовления хорошо подходит брус 15х20 мм.

Деревянная беседка с мангалом своими руками. Фото

На этом работа над беседкой подходит к концу и можно переходить к строительству мангала из кирпича своими руками.

Чем проще конструкция, тем легче провести ее установку без ошибок. Поэтому лучше использовать простые чертежи мангала из кирпича без изысков. Для сооружения потребуется:

• Полнотелый красный кирпич (360 шт);
• Шамотный кирпич песочного цвета (90 шт);
• Печная смесь (175 кг);
• Огнеупорная смесь (50 кг);
• Горячекатаный уголок 40х40х4 мм (7 метров);
• Оцинкованный печной зонт.

Для правильной и аккуратной кладки необходимо выполнить ряд условий. Во-первых, раствор не должен быть слишком густым. После установки кирпич должен легко регулироваться рукой. Во-вторых, идеальный шов имеет толщину 3 мм. К этому необходимо стремиться, чтобы конструкция была максимально прочной. Обязательно соблюдать одинаковую толщину шва по всей конструкции. В-третьих, нельзя спешить. Кладка ведется строго по уровню. На этом поэтапную инструкцию строительства мангала из кирпича в деревянной беседке можно завершить. Вся последовательность кладки хорошо прослеживается на фотографиях.

Мангал из кирпича в беседке. Фото

Остается только покрыть крышу битумной черепицей (в примере использовалась красная черепица Шинглас) с помощью гвоздей и строительного стэплера, а также обработать беседку антисептиком и лаком. Антисептик наносим в два слоя. В качестве лака хорошо подойдет глянцевый яхтный.

Кирпичная беседка с мангалом и барбекю

Тем, кто в душе больше каменщик, чем плотник, мы предлагаем поэтапную инструкцию строительства беседки с барбекю из кирпича. Пропустим этапы поиска места и разметку под сооружение. Все это описывалось выше. Сразу переходим к делу.

Строительство кирпичной беседки с мангалом. Поэтапная инструкция

Кирпичная конструкция будет весить достаточно много, поэтому в этот раз фундамент необходимо сделать сплошным и армированным. После того, как он будет готов, выполняем кладку стен.

Стропильную систему можно изготовить точно так же, как и для деревянной беседки.

Первый ряд лучше выложить на сухую.

Сооружаем дровницу. Она же будет основанием для мангала и коптильни.

Продолжаем выкладывать барбекю из кирпича своими руками. На очереди топливник и столешница. По желанию можно устроить нишу для посуды.

Беседка с мангалом своими руками. Поэтапные фото

Для казана нам понадобится установить плиту. Ниже показан вариант со съемными кольцами.

Основание барбекю готово. Пришло время выложить столешницу из шамотного кирпича.

В кладке обязательно используем огнеупорную смесь.

Следующий этап строительства беседки с барбекю из кирпича своими руками — это организация дымохода и формирование канала для коптильни.

В нашей беседке будет русская печь. Формируем для нее под.

Каждый ряд обязательно армируется проволокой.

Стены кладем одновременно. Аккуратность работы проверяем с помощью уровня.

Заканчиваем печной свод.

В нашем случае заднюю стену печи пришлось выдвинуть.

Работа потребует довольно много времени, но прогресс будет греть душу.

Продолжаем возведение барбекю из кирпича своими руками. Устанавливаем дверцы коптильни. Заканчиваем арки над мангалом, варочной плитой и печкой.

Расшивку швов всегда можно поручить помощнику.

Над плитой можно установить сетку из нержавеющей стали. В будущем на ней хорошо будет сушить ягоды и грибы или посуду.

Как зашивать крышу мы уже рассказывали выше.

Беседка с мангалом и барбекю своими руками. Фото

На этом поэтапная инструкция строительства барбекю из кирпича подходит к концу. Комплекс беседка-барбекю готов к сдаче.

Воду к мойке подводим сзади беседки. На зиму ее можно будет перекрыть.

Трубу делаем трехканальной. Так тяга будет устойчивей.

Не забываем покрыть всю кладку специальной пропиткой с водоотталкивающим эффектом.

На просушку сооружения уйдет примерно неделя. На этом строительство беседки с барбекю из кирпича своими руками завершено.

Самодельный кирпичный мангал. Поэтапная инструкция

Мангал своими руками. Чертежи

Строительство кирпичной конструкции начинаем с устройства крепкого фундамента. Размер подбираем в соответствии с размером будущего мангала.

На выбранном месте выкапываем котлован. По его краям устраиваем опалубку (ее можно сделать, к примеру, из досок от поддонов). Заливаем бетон и армируем основание. Для полного застывания потребуется 1-2 недели.

Основание готово и можно приступать к строительству мангала.

Составление чертежей и планов — дело полезное. Они помогут составить точную смету. Вот примерный список необходимых материалов:

• Кирпич огнеупорный;
• Проволока для армирования кладки;
• Песок и цемент;
• Уголки из оцинкованного металла;
• Сетка или арматурные стержни;
• Известь.

Мангал из кирпича своими руками. Фото

Для проведения предварительных расчетов, разложите кирпичи так, как они должны лежать в конструкции. Теперь ясно, где будут находиться швы кладки и сколько половин и четвертей кирпича понадобится.

Материал очень хорошо впитывает влагу. Поэтому под кирпич лучше положить гидроизоляционный материал. Пара слоев рубероида вполне подойдет.

Самое время приступить к возведению мангала.

Готовим раствор. Для этого смешиваем цемент, песок и гашеную известь в пропорции 1:3:0,25. На получившуюся в итоге смесь будем выкладывать загодя подготовленный кирпич.

Кладка потребует аккуратности, внимания и терпения. Следим за швами, ровняем кирпичи по уровню.

Технология работы требует укладки рядов в шахматном порядке. Ориентируемся на первый ряд, начинаем класть с угла, постепенно заполняя боковое пространство.

Мангал будет подвергаться воздействию высоких температур. Поэтому уже второй ряд лучше класть с помощью глино-шамотной смеси.

Чтобы сделать основание под жаровню, необходимо установить стержни арматуры между противоположными стенками. На них устанавливается основание топки. К примеру, это может быть металлический поддон.

Процесс горения требует постоянного притока кислорода. Для этого в кладке топки необходимо оставить несколько промежутков без раствора.

Остается установить решетку на стержни или выступы (зависит от кладки мангала) и выбрать столешницу.

Кирпичное барбекю на даче

Кирпичное барбекю — идеальный вариант для дачного участка. Это простая, удобная и надежная конструкция, которая выглядит вполне презентабельно.

Мы предлагаем подробное руководство, которое поможет даже человеку неискушенному в строительстве соорудить такую постройку в максимально сжатые сроки.

Первый этап работ — составление подробного плана. Мы приведем лишь приблизительную схему сооружения. Вы должны учесть особенности собственной печи, ее внешний вид, элементы декора и прочее.

Порядовка мангала из кирпича. Фото

Не забываем о нише для дров и угля. Рассчитываем место для гриля на высоте 65-70 см от земли. Печку следует расположить ниже на 10 см.

Кладка кирпичей для мангала. Фото

После работы с карандашом и линейкой можно переходить к практической части. Как и в предыдущих инструкциях начинаем с фундамента.

Под барбекю подойдет такой же фундамент, как и под мангал. Это монолитное армированное основание. Выкапываем для него котлован глубиной около полуметра. Дно покрываем слоем из смеси гравия и щебня, поливаем и трамбуем.

Проводим установку арматуры, формируем каркас. Все, что осталось сделать, это опалубку. Теперь можно переходить к заливу основания бетоном.

Фундаменту понадобится до двух недель, чтобы полностью высохнуть. Немного терпения и можно переходить к строительству барбекю из кирпича.

Шамотный кирпич — идеальный вариант для кладки печи. Он не слишком сильно ударит по карману, но достаточно крепок и вынослив к высоким температурам. Заранее заготавливаем цемент, строительный песок, и красную глину. Они необходимы для создания раствора. Загодя залейте глину водой и подержите так несколько дней.

Приготовив раствор можно переходить к кладке. Работаем не спеша, согласно плану, выкладываем ряд за рядом. Постоянно контролируем кладку с помощью уровня.

Сперва выкладываем пъедестал печи-барбекю. Он не должен быть слишком высоким (до 70 см).

Второй ряд выкладываем, сместив начало яруса на полкирпича.

Дойдя до печи, учтите, что ее глубина должна быть не меньше трех кирпичей, а длина не меньше шести. Используем шамотный кирпич. На перекрытиях устанавливаем прутья арматуры.

Следующий этап — строительство дымохода. Если схема составлена верно, то проблем не возникнет. При кладке рядов не забудьте сделать «каминный зуб» на задней стенке печки. Он значительно улучшит тягу в трубе.

Остается только добавить элементы декора и очистить кладку от брызг раствора и другого строительного мусора. Украсить барбекю можно с помощью краски, нанесенной на кирпич. Это визуально выделит швы конструкции. В целом же конструкция уже закончена и может использоваться по назначению.

Барбекю из бочки своими руками

Если на участке не так много места, чтобы устраивать беседку с мангалом, всегда можно изготовить барбекю из бочки своими руками. Для этого нам понадобится:

• Металлическая бочка (желательно пищевая);
• Лакокрасочные материалы (грунт, краска);
• Кронштейны и петли для креплений;
• Труба для дымохода.

Устанавливать барбекю будем на специальную конструкцию. Чтобы ее изготовить нам понадобятся трубы малого диаметра (до 50 мм) и доски. В процессе работы понадобятся следующие инструменты:

• Дрель с набором сверл;
• Углошлифовальная машина;
• Мерная рулетка;
• Набор гаечных ключей;
• Элементы крепления (хомуты, болты).

Процесс подготовки завершен и можно приступить к производству. Вырезаем в боку нашей бочки прямоугольно отверстие, как показано на фото.

Теперь нам понадобятся 6 труб небольшого диаметра. Если они забетонированы, то обрезаем с помощью болгарки. Из 4 труб мы сделаем ножки конструкции, на которой будет стоять б​арбекю.

Барбекю из бочки. Фото

Оставшиеся две трубы используем для соединения каждой пары ножек. Для закрепления конструкции используем болты.

Они же зафиксируют положение нашей бочки. Длину труб регулируем в зависимости от размера бочки. В итоге должна получиться конструкция из двух частей, каждая из которых будет состоять из пары ножек и соединительной трубы.

Чтобы соединить две части, необходимо взять 5 досок шириной 150-200 мм. Четыре из них используем для фиксации ножек (с каждой стороны по две доски). Одну доску закрепляем на высоте 5-10 см от земли. Вторая должна находиться чуть выше середины ножек.

С помощью дрели высверливаем в досках отверстия диаметром, равным диаметру труб-ножек. Устанавливаем конструкцию вверх ногами и устанавливаем доски на ножки. В нашем случае для фиксации досок на нужном уровне использовались болтовые хомуты. Переворачиваем конструкцию и доски ложатся на свое место, не давая ножкам конструкции разъехаться.

Последнюю доску используем для соединения верхнего яруса досок. Это последний штрих в создании основания для барбекю. Теперь барбекю из бочки своими руками можно установить на ее место.

Следующий этап работ — обустройство бочки. Для готовки нам нужна решетка. Чтобы ее закрепить внутри конструкции, устанавливаем пару кронштейнов с каждой стороны с помощью болтов.

Вспоминаем о том куске бочки, который мы вырезали в самом начале. Из него сделаем крышку для барбекю. Устанавливаем петли и крепим ее обратно на бочку. Кронштейны решетки не дадут крышке ввалиться внутрь при закрытии.

В качестве ручки для крышки конструкции можно использовать что угодно, к примеру, черенок лопаты.

После установки крышки следует тщательно вымыть бочку.

В торце бочки сверлим отверстия для вентиляции и мастерим затвор для них.

После этого можно закрепить дымоход и покрасить барбекю.

На этом поэтапная инструкция строительства барбекю из металла подходит к концу.

Проекты беседок с мангалом

Вариаций деревянных беседок с мангалом может быть много. Этот вариант имеет восьмиугольное основание и открытые стены с одной стороны. В беседке достаточно света, а лавки и стол можно устанавливать по необходимости.

Совсем не обязательно делать полностью всю беседку из кирпича. Особенностью данной беседки являются кованные элементы, из которых выполнены стены. Конструкция выглядит легкой и естественно освещается со всех сторон.

Даже если места на участке не так много, всегда можно соорудить навес и задекорировать стены с помощью обычных досок. Такой вариант беседки с кирпичным мангалом поместится на очень небольшой площади.

Если время и ресурсы позволяют, то на своем участке можно соорудить настоящее произведение строительного искусства. Деревянная беседка с кирпичным мангалом, плитой и столешницей, задекорированными плиткой, выглядит богато. Хотя ее устройство потребует не так уж много времени.

Беседка барбекю: фото, проекты, чертежи, беседки с мангалом. Еще совсем недавно дачники радовались приобретению переносного металлического мангала, а установленная в саду деревянная беседка считалась почти роскошью. Сегодня на приусадебных и дачных участках возводятся беседки с мангалом, барбекю и печкой. Хотите иметь на даче уютное место для отдыха? На портале http://landshaftdizajn.ru/besedka-s-mangalom/ рассказывается о том, как самостоятельно смастерить беседку с мангалом на дачном участке. Это сооружение поможет создать оригинальный и уютный уголок на участке и дополнить пейзаж.
Такие функциональные комплексы можно использовать как полноценные летние кухни, где, вне зависимости от погодных условий, можно на открытом огне приготовить не только мясо, но и различные блюда.

Беседка с мангалом, барбекю и печкой в теплое время года может служить в качестве кухни

Беседки с мангалом, барбекю и печкой: выбор материала для павильона

Садовые беседки с мангалом, барбекю и печкой многие используют в качестве летней кухни. В зависимости от того, в какой сезон планируется использование беседки, она строится закрытой или открытой. Чтобы построить такое сооружение используются различные материалы, с учетом создания единой архитектурной композиции с уже имеющимися во дворе строениями.

Беседка с барбекю из комбинированных материалов

Деревянная беседка барбекю

Дерево – традиционный строительный материал, легко поддающийся обработке и сборке. Натуральность и экологичность изделий из древесины позволяет сооружениям отлично смотреться как на территории приусадебного участка, так и в дачном экстерьере. Для строительства используется брус, бревно, доска, рейки для декоративной решетки.

Беседка барбекю из дерева достаточно легка и не требуют массивного фундамента. Однако, если беседка оборудуется печью, под нее придется устроить монолитный фундамент.

Беседка с печкой, построенная из дерева

Полезный совет! Своевременная обработка древесины специальными современными пропиточными составам, делают изделия огнестойкими и позволяют довольно долго эксплуатировать такие сооружения.

Кирпичные павильоны

Беседка барбекю из кирпича пользуются популярностью за счет долговечности и фундаментальности. Такие сооружения служат много лет, они пожаробезопасные и они не требуют специального ухода или периодического ремонта. Фото беседок с печкой и мангалом демонстрируют наиболее частый выбор кирпича в качестве материала для такой конструкции.

Каменная беседка с односкатной крышей из дерева

Любители зимнего отдыха на даче используют для строительства закрытые варианты беседок из кирпича, однако и летние открытые беседки оборудуют мангалами и барбекю. Под строительство кирпичных сооружений обязательна укладка добротного фундамента.

Комбинированные сооружения

Довольно часто для возведения беседок используют несколько видов материала. Это может быть металл и дерево, камень и металл, дерево и кирпич. В комбинированной из дерева и кирпича конструкции, как правило, прибегают к методу зонирования: рабочую зону с оборудованием устраивают из кирпича, а место для отдыха — из дерева. Отличная сочетаемость материалов между собой дает павильонам безупречный внешний вид. Такие конструкции также нуждаются в возведении фундамента.

Дерево и кирпич отлично сочетаются друг с другом

Беседки барбекю своими руками: чертежи, фото, видео. Виды печей для легких павильонов

Перед тем как начать проектирование беседки барбекю, необходимо точно определиться с видом печи: будет ли это просто жаровня или целый комплекс с раковиной, столешницей, дровником и другими элементами. Для установки в беседках используют такие виды конструкций:

• встроенная печь — стационарное оборудование из кирпича, включающее гриль, духовку, плиту и коптильню. Оснастив беседку такой печью, можно получить возможность для приготовления практически любых блюд. Конструкция такой печи довольна сложная и для возведения разумнее пригласить настоящих мастеров по кладке печей;
• печь-мангал — такая печь имеет менее сложную конструкцию и часто ее совмещают с коптильней. Установив такую печь, следует принять во внимание, что готовить на ней возможно будет только с использованием шампуров. Отличный вариант для любителей шашлыков;

Устройство барбекю из кирпича. Разрез А-А: 1 — слой штукатурки (10 мм); 2 — кирпич печной полнотелый; 3 — слой каолиновой ваты (5 мм); 4 — шамотная кладка; 5 — мраморная полка; 6 — под барбекю; 7, 8 — арочные перекрытия топливника и дровника; 9 — дровник; 10 — хайло (250х250 мм); 11 — дымоход (250х250 мм); 12 — топливник (500х770х620 мм); 15 — мангал из листовой стали (съемный); 16 — шампур; 17 — дрова. Разрез Б-Б: 1 — слой штукатурки (10 мм); 2 — кирпич печной полнотелый; 3 — слой каолиновой ваты (5 мм); 4 — шамотная кладка; 5 — мраморная полка; 6 — под барбекю; 7, 13 — пазы в кирпиче для решеток барбекю; 17 — дрова

• печь-барбекю — очень близкая по конструкции с печью мангалом. Здесь для приготовления используется решетка, что облегчает процесс приготовления, однако уход за ней более трудоемкий;
• переносной мангал — практичное устройство, которое изготовлено из металла. Оборудование стойко к действию коррозии, отличается прочностью и долговечностью, не нуждаются в особом уходе. Его можно приобрести в готовом виде и установить в беседке. Если вы не планируете переносить мангал в другое место, можно его обложить кирпичом и использовать стационарно. Огонь разводится внутри короба, а готовить можно как на шампурах, так и на решетке;

Различные варианты беседок с печкой

• разборные конструкции — относительно недорогие мобильные изделия, которые можно разобрать и сложить в коробку. Главным недостатком считается использование в их изготовлении дешевого металла, который быстро деформируется под действием высокой температуры;

Полезный совет! Установить над переносными мангалами или барбекю вытяжку возможно, зафиксировав ее на потолке непосредственно над печным оборудованием.

• газовая установка гриль — для приготовления используется жар от камня;
• оборудование смокер-гриль — предназначено для приготовления мяса-гриль и копчения;

Печь-барбекю для беседки, выполненная из кирпича

• печь-казан — предусматривает отверстие в печи для опускания в очаг казана. Позволяет приготовить различные блюда: плов, шурпу, а также тушеное мясо;
• жаровня — для приготовления пищи на твердом топливе;
• печь-камин — обычно к установке такого оборудования прибегают, когда планируют строительство закрытой беседки с использованием ее в зимнее время. Будет это камин-мангал или камин-барбекю – решать вам.

При разработке проектов беседок с печью, в чертежах указывают размеры будущего оборудования и порядовую схему укладки кирпичей для возведения печи. Такие схемы можно отыскать в интернете. Для более подробного ознакомления с технологией укладки, предлагается посмотреть видео поэтапного строительства печей для беседок.

Беседка-летняя кухня с барбекю, мангалом. Проекты, фото, чертежи сооружений

Проектирование печей – сложный и кропотливый процесс, поэтому рекомендуется доверить его специалистам-профессионалам. Проекты беседок, заменяющих летнюю кухню, предусматривают не только рабочую зону, где можно приготовить запеченное мясо, рыбу и несложные блюда, но и достаточное пространство для полноценного отдыха за столом со всей семьей и друзьями. С примерами зонирования павильонов можно ознакомиться из многочисленных тематических фото.

Схема устройства деревянной беседки

Проекты беседок с барбекю, мангалами учитывают следующее:

• тип сооружения: открытый или закрытый;
• материалы, из которых планируется возведение беседки;
• количество точек огня и места их размещения;
• наличие отверстия в крыше, через которое будет удаляться дым;
• свободный доступ к мангалу и барбекю для осуществления обслуживания;
• наличие приточной вентиляции для закрытых павильонов.

Открытая беседка во дворе частного дома

Проектом предполагаются безопасные материалы для печей барбекю, которые исключают риск случайного возгорания. Если будущая беседка имеет небольшие размеры, то в проект закладывают не более двух огневых точек, если павильон достаточно вместительный, их количество может быть увеличено до пяти. Размещение печей предусматривается в удобном месте, желательно на определенном расстоянии от сетей электричества и газовых труб.

Полезный совет! Оборудуя беседку печью-мангалом, соблюдайте нормы безопасности. Свободная площадь вокруг топки мангала должна составлять: более трех метров перед мангалом, более одного метра — слева и справа, и более 0,3 м за печью.

Еще одним важным моментом является такое расположение печи барбекю, при котором дым не будет идти в сторону дома. Печь должна обладать отличной теплоотдачей, что позволит экономно расходовать топливо.

Пример конструкции барбекю из кирпича

В чертежах мангала из кирпича своими руками отражается размер и форма жаровни, ее высота, расположение вертела и рассекателя, размеры емкости для углей. Отдельной схемой показывается устройство дымохода и расположение вентиляционных каналов.

Просторный павильон с каркасом из дерева во дворе частного дома

Кроме того, проекты должны содержать рабочие чертежи фундамента, крыши со схемой ее конструкции, технических узлов. Кроме того, разрабатывается схема электропроводки, места размещения электроточек, а также схема разводки воды и газа (если это предполагается).

Обязательным условием проекта является спецификация, которая даст полную картину необходимых для строительства материалов, включая фундамент, пол, стены, крышу, печь и другие элементы. Все это позволит правильно рассчитать стоимость возводимой конструкции и приобрести достаточное количество материалов для постройки.

Эскиз открытой беседки с печкой

При выборе своего варианта, используйте фото беседок с мангалом и барбекю, построенных самостоятельно на дачных и приусадебных участках.

Виды фундамента для беседок барбекю

При строительстве беседок, оснащаемых печью-камином, печью-мангалом или печью-барбекю, устраивают надежное основание. Это является гарантией прочности возводимой конструкции. Используются несколько видов фундаментов для таких сооружений:

• столбчатый фундамент. Наиболее популярный вид основания для небольших по габаритам беседок с барбекю и мангалом. Глубина ям под столбы составляет от 80 до 90 см. На дне ям устраивается подушка из щебня или песка. Такой вид основания требует гидроизоляции, поэтому кирпичную кладку или металлические столбы укрывают рубероидом. Под местом установки печи в качестве основания рекомендуется залить фундамент-плиту;

Схема устройства ленточного фундамента

Полезный совет! При устройстве фундаменты-плиты, рекомендуется использовать армирование. Для этого применяют стержни арматуры различного сечения.

• основание из ленточного фундамента. Если выбранная вами конструкция будет возводиться из кирпича или природного камня, наиболее подходящим станет ленточный мелкозаглубленный фундамент. Для этого по периметру строения выполняется траншея глубиной до полуметра. На дно выкладывается песчаная подушка и утрамбовывается. С помощью устройства опалубки заливается фундамент высотой на 30 см над грунтом. Фундамент предварительно армируется;

Павильон в форме шатра на приусадебном участке

• винтовые сваи. Достаточно редкий вид фундамента, используемый под беседки. Это связано с тем, что для его устройства требуется специальная техника. Однако, если на этапе возведения свайного фундамента для основного дома уже известны размеры беседки и место ее установки, целесообразно сразу выполнить такой фундамент и для этого сооружения;
• буронабивной фундамент. Возведение такой основы не требует приобретения дорогостоящих свай. Технология устройства заключается в бурении скважин и их заливка бетонным раствором. В качестве опалубки используют трубы различного диаметра или скрученный в трубу рубероид;

Пример устройства плитного фундамента

• монолитный фундамент-плита. Для такого основания сначала собирается опалубка, затем каркас из арматуры и заливается бетоном по всей площади. Преимущества такого фундамента не только в способности выдержать довольно массивные беседки, но и в том, что плиту можно использовать в качестве пола. Такой фундамент рекомендуют устраивать на участках с проблемными грунтами.

Рекомендации по выбору места для беседок барбекю: фото

От того, насколько правильно выбрано место для беседки с мангалом, зависит удобство ее использования и нахождения в ней. Разместить павильон с максимальным комфортом помогут некоторые рекомендации:

• место под беседку следует планировать вдалеке от места прохождения линий электропередач и газопроводов;
• беседка должна находиться в месте, которое наиболее затенено кронами деревьев;

Под крышей павильона размещена уютная мебель

• не следует располагать строение в непосредственной близости с хозяйственными блоками, компостными ямами, сооружениями для содержания птиц и животных;
• нежелательно расположение беседки вблизи прохождения трассы или сельской дороги. Пыль и шум от автомобилей могут испортить отдых;
• если размещение беседки возле забора соседей неминуемо, постарайтесь обустроить ее с соседской стороны глухими стенками;
• не следует возводить строение на проходном месте своего участка;
• беседка с печью мангалом должна располагаться как можно ближе к дому: это позволит без труда провести туда все коммуникации;

Выбор месторасположения беседки на участке

• при расположении беседки следует учитывать направление ветров, господствующих в вашем регионе, чтобы дым, образующийся в процессе приготовления, не распространялся в сторону жилого дома;
• если на участке имеется искусственный пруд, красивый цветник или альпийская горка, желательно расположить беседку так, чтобы можно было любоваться пейзажем.

Строгих правил по расположению беседки барбекю не существует, но придерживаясь рекомендаций можно избежать ошибок. Если вами выбрано место для беседки с мангалом рядом с домом, желательно использовать для ее крыши покрытие из такого же материала и такого же цвета, как у основного строения. Это придаст архитектурной композиции единый стиль.

Под крышей деревянной перголы расположена печка

Строим беседку с мангалом своими руками. Фото индивидуальных сооружений

Строительство беседки барбекю начинается с подготовки места под постройку. Выбранный участок расчищается, при необходимости выравнивается и делается разметка будущего строения согласно чертежам. Для разметки используют клинья (колышки) и строительный шнур, который натягивается между ними. Затем устраивают фундамент. Под беседку используют столбчатый фундамент, под кирпичную печь-мангал укладывают ленточное мелкозаглубленное основание или монолитную плиту.

Расположение павильона из дерева позволяет отдыхающим любоваться пейзажем

Возведение мангала

Как только бетон основания схватится, приступают к строительству мангала. Начинают строительство с устройства подставки под печь. Полость, образующаяся под этой подставкой, будет служить в качестве дровника. Далее приступают к укладке кирпичей мангала. Все ряды выполняются согласно схеме порядовой укладки.

Первый и второй ряды укладываются, заполняя все пространство внутри периметра мангала. Далее выкладывают ряды по периметру, образуя нишу для хранения дров. Кладка кирпичей по периметру служит основанием печи. После этого делается проем для приготовления пищи. Высота проема обычно составляет семь кирпичей.

Порядовки и сечения мангала из кирпича

Когда строительство мангала закончено, оборудуют дымоотвод, располагая кирпичи по кругу. Изнутри дымоход покрывают металлом, что значительно упрощает уход. На самом верху дымоотвода располагают металлический колпак, защищающий мангал от попадания осадков.

Устройство пола

После того как будет возведен мангал, приступают к строительству самой беседки. Перед тем как уложить пол, делают изоляционный слой из рубероида, чтобы материал пола не впитывал влагу от грунта. В открытых сооружениях пол устраивают с небольшим уклоном, чтобы попадающие осадки могли быстро удалиться самотеком.

3D-проект каркаса беседки из дерева

Для устройства пола сначала делается из бруса нижняя горизонтальная обвязка по периметру. Брусья обвязки фиксируются на шпильки, предварительно уложенные в фундамент, и затягиваются шайбой. Далее крепят лаги с шагом 40-50 см. А затем обшивают пол доской, фанерой или ОСБ-плитами.

Полезный совет! Если полы в беседке деревянные, необходимо некоторое пространство вокруг мангала покрыть металлическим листом или устроить в этой части пол из плитки. Это исключит риск возгорания при случайном попадании на пол тлеющих углей.

В качестве напольного покрытия в беседке используется тротуарная плитка

Если беседка имеет весомую конструкцию, можно выполнить пол из бетона, который заливают на грунт, или из тротуарной плитки.

Стены беседки

Если беседка барбекю открытого типа, то монтируют столбы-опоры, которые устанавливают строго вертикально, используя для фиксации положения временные укосины. Опорные брусья монтируют на брусья горизонтальной обвязки. Иногда для прочности конструкции вертикальные стойки укрепляют поперечными балками. Между опорами устраивают ограждения из перил и балясин.

Схема конструкции беседки с мангалом

Монтаж крыши

Каркас крыши для беседки монтируют на земле. Торцы стропильных балок с одной стороны зарезают под углом в 45 градусов, а с другой — вырезают замки и соединяют. Готовую конструкцию крыши поднимают и устанавливают на каркас беседки, используя болтовое крепление.

Далее приступают к обшивке, которую можно устроить из досок или фанерных листов. В месте, где будет располагаться труба дымохода, делают отверстие, а саму трубу в этом месте обкладывают асбестовым картоном.

Павильон с барбекю во дворе частного дома

После выполнения всех этих работ, приступают к покрытию кровельного материала. В целях безопасности, обычно в беседках для дачи с мангалом (фото тому в подтверждение) используют металлочерепицу или профнастил. Но при правильном проведении всех работ, для таких беседок подойдет гибкая черепица или поликарбонат.

Возведение беседок с мангалом требует особого внимания, строгого следования проектным требованиям и соблюдения всех противопожарных норм. Поэтому, если есть возможность, обратитесь за квалифицированной помощью к профессионалам.
