Словарь фасадного декора (с иллюстрациями)

Баля́сины— невысокие фигурные столбики в виде колонн (иногда с резным декором), поддерживающие перила ограждений балконов, лестниц и т. д.;

Баля́сины

Балюстра́да (фр. balustrade из итал. balaustrata) — ограждение (обычно невысокое) лестницы, балкона, террасы, и т. д., состоящее из ряда фигурных столбиков (балясин), соединённых сверху перилами или горизонтальной балкой; перила из фигурных столбиков.

Балюстра́да

Пиля́стр (также пиля́стра, итал. pilastro от лат. pila «колонна», «столб») — вертикальный выступ стены, обычно имеющий базу и капитель, и тем самым условно изображающий колонну. Пилястра часто повторяет части и пропорции ордерной колонны, однако, в отличие от неё, обычно лишена энтазиса (утолщения ствола).

Пиля́стр

Капите́ль (от лат. caput — голова) — венчающая часть колонны или пилястры. Верхняя часть капители выступает за пределы колонны, обеспечивая переход к абаке, обычно имеющей квадратную форму. Капители трёх классических ордеров имеют характерную, легко узнаваемую форму. Дорическая капитель — простая круглая подушка-эхин; у ионической капители — на эхине вылеплены два завитка-волюты; коринфская капитель представляет собой высокую колоколобразную деталь, украшенную завитками листьев-акантов.

Капите́ль

Аба́ка (от лат. abacus — «доска») — плита, составляющая верхнюю часть капители колонны, полуколонны, пилястры и имеющая в дорическом, древнеионическом и тосканском ордерах простую четырёхугольную форму, а в новоионическом и коринфском ордерах, равно как и в римском композите — форму четырёхугольника с усеченными углами и вогнутыми внутрь сторонами, из которых на каждой в середине помещен скульптурный орнамент, обычно в виде стилизованного цветка.

Аба́ка

Атла́нт (также распространено название атлас) — в европейской архитектурной традиции скульптура в виде мужчины, выполняющая декоративную либо функциональную роль в поддержке перекрытия здания, балкона, карниза, проч. Может находиться на месте колонны либо пилястра. В римской архитектуре для обозначения подобной скульптуры используется термин Теламон.

Атла́нт

Ру́стика (также ру́стик, русто́вка; от лат. rusticus — буквально «деревенский», производное от лат. rus — деревня; «простой», «грубый», «неотёсанный») — в архитектуре облицовка внешних стен здания или некоторых пространств на них четырёхугольными, правильно сложенными камнями, передняя сторона которых оставлена неотесанной или отесана очень грубо, и только по краям обведена небольшой гладкой полосой. При этом термин руст обозначает либо сам такой камень, либо разделительную полоску между камнями.

Рустовый камень на фасаде

Кариатида — статуя одетой женщины, введённая в употребление древнегреческим зодчеством для поддержки антаблемента и, следовательно, заменявшая собой колонну или пилястру.

Кариатида

Антаблеме́нт (фр. entablement от table — стол, доска) — балочное перекрытие пролёта или завершение стены, состоящее из архитрава, фриза и карниза. Антаблемент без фриза называют неполным, а без архитрава — облегченным.

Антаблеме́нт

Фриз (фр. frise) — декоративная композиция в виде горизонтальной полосы или ленты, увенчивающей или обрамляющей ту или иную часть архитектурного сооружения.

Карни́з (от греч. κορωνίς) — выступающий элемент внутренней и внешней отделки зданий, помещений. В архитектуре карниз отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям.

В ордерной архитектуре карниз — венчающая часть антаблемента, находящаяся над фризом и архитравом. Ордерный карниз резко выходит вперёд и нависает над остальными частями антаблемента, защищая их от осадков. Основой карниза служит выносная плита. Нижняя часть плиты снабжена прямоугольными выступами — мутулами.

Архитрáв или эпистелион (итал. architrave, от греч. ἀρχι, «архи», над-, главный и лат. trabs балка) — архитектурный термин, имеющий несколько значений.

Во-первых, архитравом или архитравным покрытием называется вообще всякая прямолинейная перекладина, перекрывающая промежуток над колоннами, столбами или оконными и дверными проёмами.

Во-вторых, это нижняя часть антаблемента, непосредственно опирающаяся на капители колонны; в тосканском и дорическом ордерах архитрав делается простым и гладким, а в ионическом и коринфском он горизонтально разделён на три части.

Фаса́д (фр. façade — передний, лицевая сторона здания) — наружная, лицевая сторона здания.

Формы, пропорции, декор фасада определяются назначением архитектурного сооружения, его конструктивными особенностями, стилистическим решением его архитектурного образа.

Различают главный, боковой, задний фасады, также уличный и дворовый.

Барелье́ф (фр. bas-relief — низкий рельеф) — разновидность скульптурного выпуклого рельефа, в котором изображение выступает над плоскостью фона не более, чем на половину объёма. Если более — рельеф называется горельефом (высокий рельеф).

Барелье́ф

Горелье́ф (фр. haut-relief — высокий рельеф) — разновидность скульптурного выпуклого рельефа, в котором изображение выступает над плоскостью фона более, чем на половину объёма. Некоторые элементы могут быть совсем отделены от плоскости. Распространённый вид украшения архитектурных сооружений; позволяет отобразить многофигурные сцены и пейзажи.

Горелье́ф

Фронто́н (фр. fronton, от лат. frons, frontis — лоб, передняя часть стены) — завершение (обычно треугольное, реже — полуциркульное) фасада здания, портика, колоннады, ограниченное двумя скатами крыши по бокам и карнизом у основания.

Фронто́н

Пилон (от греч. πυλών — ворота, вход): Столбы большого сечения, служащие опорой плоских или сводчатых перекрытий в некоторых типах сооружений (например, в подземных станциях метрополитена) либо поддерживающие основные (несущие) тросы в висячих мостах.Массивные невысокие столбы, стоящие по сторонам въезда, входа на территорию дворцов, парков и прочего (наиболее распространены в архитектуре классицизма).

Пилон

Портик (лат. porticus) — крытая галерея, перекрытие которой опирается на колонны, поддерживающие его или непосредственно, или с помощью лежащего на них архитрава, или посредством перекинутых между ними арок. Портик, открытый с одной стороны, с противоположной стороны ограничивается стеной — или глухой, или имеющей двери и окна. Иначе говоря, портик — полуоткрытое помещение, крышу которого поддерживают колонны.

Портик

Колоннада (фр. colonnade) — в архитектуре ряд или ряды колонн, объединённых горизонтальным перекрытием.

Колоннады могут применяться в виде портиков и галерей, примыкающих к зданию, которые объединяют его обособленные объёмы и зрительно связывают его с окружающим пространством двора или площади (например колоннада Казанского собора Санкт-Петербурга, 1801—11, архитектор А. Н. Воронихин), а также с окружающей природой.

Колоннада

Сандрик — Архитектурная деталь в виде небольшого карниза или карниза с фронтоном разнообразных форм (треугольных, овальных и сложных композиций) над оконным, дверным проёмом или нишей.

Сандрик

Филёнка — украшение на стене здания в виде прямоугольной рамки.

Филёнка

Карту́ш (фр. cartouche, от итал. cartoccio — свёрток, кулёчек) — в архитектуре и декоративном искусстве — «мотив в виде полуразвернутого, часто с надорванными либо надрезанными краями рулона бумаги, свитка», на котором может помещаться герб, эмблема или надпись. Картуши можно встретить и в более позднее время в архитектуре эклектики, модерна, неоклассицизма.

Картуши размещались над парадными входами в здания и оконными проемами, в тимпанах фронтонов, в интерьерах зданий, на монументах, на надгробных плитах и документах. Подобные изображения в овальном или круглом обрамлении именуются медальонами.

Картуш

Молдинг (от англ. molding, moulding — в данном случае «литая деталь», от «литьё») — декоративная деталь в виде накладной выпуклой планки. Используется для декорирования различных поверхностей: стен, потолка, дверей, каминов, арок, придавая им более выразительный, завершённый и аккуратный вид. Молдинг может служить в качестве рам для зеркал, медальонов и наличников.

Молдинг

Кронштейн в архитектуре, как правило, является поддерживающим элементом выступающих частей здания и представляет собой выступ в стене, часто профилированный и декорированный (с декоративными завитками или другими украшениями). Подобные кронштейны применяются в основном в архитектуре, использующей ордерные элементы, и служит для поддержки балконов, сильно выступающих декоративных и/или функциональных карнизов и т. п.

Кронштейн

Цо́коль (итал. zoccolo, букв. башмак на деревянной подошве) — подножие здания, сооружения, памятника, колонны и тому подобных сооружений, лежащее на фундаменте, зачастую выступающее по отношению к верхним частям сооружения. Может быть декоративно облицовано. В ленточных фундаментах цоколем может являться верхняя часть самого фундамента, в столбчатых цоколь — стена между столбами. Цоколи по отношению к наружным стенам классифицируются на западающие, выступающие и заподлицо (расположенные в одной плоскости со стеной).

Цо́коль

Архиво́льт (итал. archivolto, лат. arcus volutus — «обрамляющая дуга») — обрамление арочного проёма, выделяющее дугу арки из плоскости стены. Как правило, служит элементом декорирования фасадов и интерьеров. Описанием архивольта также может служить лепной архитрав, или криволинейная тяга, обрамляющая лицевую поверхность арки или окна.

Архивольт

Портал (лат. porta — дверь, ворота) — архитектурно оформленный главный вход крупного сооружения, как правило, имеющий масштабное обрамление с подробно разработанной орнаментацией.

Портал

Аркада — непрерывный ряд равных арок. Аркада с ордерной колоннадой называется ордерной аркадой.

Аркада

Э́ркер (нем. Erker) — выступающая за плоскость фасада часть помещения. Позволяет увеличить внутреннее пространство жилища, а также улучшить его освещённость и инсоляцию, в связи с чем эркер обычно остеклён, часто по всему периметру.

Э́ркер

Устройство вентилируемого фасада

Навесной вентилируемый фасад — система элементов металлической конструкции, облицовочного материала и утеплителя, закрепляемая на фасаде здания, с целью сохранить тепло в здании и придать ему эстетичный внешний вид.

Комплектующие для вентилируемых фасадов из керамогранита включают в себя металлический профиль, крепежные элементы для облицовочных панелей и кронштейны, обеспечивающие крепление к несущей стене здания.

Технологию вентфасада из керамогранита определяет наличие воздушного зазора между утеплителем и внутренней стороной облицовки. Таким образом воздух может свободно проникать в конструкцию через русты. За счет естественной тяги снизу вверх, возникающей во внутреннем пространстве системы вентфасада, влага, попавшая на утеплитель снаружи, и роса, выходящая изнутри помещения, высушивается естественным образом. Таким образом несущая стена защищена от губительного воздействия внешних факторов, и будет служить дольше.

Заявленный срок безремонтной эксплуатации системы навесного фасада — 50 лет.

Какой керамогранит подходит для вентфасада

Не всякий керамогранит можно применять для вентилируемого фасада. Ограничением служит его толщина. Стандартная толщина керамогранита для вентфасада — 10-12мм. Восьми миллиметровую плитку применять не рекомендуется. На высоте, в т.ч. из-за ветровых нагрузок, возникает высокое давление на керамогранит. Кроме этого, кляммера — это элемент конструкции вентфасада- изготавливают по типовым штампам. И лапка кляммера рассчитана на стандартную толщину фасадного керамогранита.

Иногда керамогранит садят на раствор, таким образом можно облицевать цоколь, входную группу, край, первый этаж. В этом случае, чем легче плитка, тем дольше она продержится при прочих равных. Но для устройства вентфасада керамогранит должен быть не менее чем 10мм.

Исключение в толщине керамогранита составляют новейшие сверх тонкие панели толщиной три миллиметра и шириной до трех метров. В этом случае тонкий керамогранит садится на клей и горизонталдьную планку. По сути, это совсем иной вид облицовки, хотя и называется он «тонкий керамогранит». Чуть ниже рассмотрим его подробнее.

Каким зданиям лучше всего подходит фасад из керамогранита

Облицовка керамогранит появилась в России уже после 90-х. Тогда это был пик роскоши. Мало по малу керамогранит и вообще технология устройства вентилируемых фасадов занимала свое место на зданиях страны. Это были дорогие международные отели, консульства, рестораны и банки.

Сейчас керамогранит скорее облицовка эконом фасадов. Торговые центры, офисные здания, да даже жилые дома облицовывают им в каждом более менее крупном городе. Здания из керамогранита перестали быть диковинкой.

Важно отметить, что керамогранит не горючий и может применяться на зданиях с повышенными требованиями к эвакуации людей. От отлично подходит для школ, детских садов и больниц.

Не надо думать, что керамогранит безнадежно устарел и уже никогда не будет модным и современным способом отделки фасада. Замылил глаз квадратный керамогранит 600*600мм. Но, если применить керамогранит прямоугольной формы, например, 1200*600мм или 300*600мм, это даст новое восприятие. Фасад будет смотреться необычно и ново. А еще рассмотрите прямоугольный керамогранит, расположенный вертикально. Таким способом смонтирован отель Sheraton в Уфе, смотрится более чем современно.

Отель «Sheraton» в Уфе

Забегая немного вперед, мы еще не дошли до видов, появился сверх новый формат фасадного керамогранита. Он очень тонкий, от трех миллиметров, очень широкоформатный, полтора на три метра. Три метра высотой. Представляете облицовку монолитным единым изделием такого формата? Это даже не скрытый способ с рустами на фасаде, такой фасад еще круче.

Тонкий керамогранит применяется для облицовки выставок международного класса, отелей, банков, крутых офисных зданий.

Преимущества и недостатки

Множества преимуществ, но есть и недостатки у керамогранитного фасада. Преимущества для каждого человека индивидуальны. Для кого то дорого — хорошо, а кому то плохо. К несомненным достоинствам данной керамической плитки можно отнести:

1. Повышенную прочность на истирание и долговечность. Благодаря специально разработанной технологии производства она практически не подвержена истиранию. Даже значительные физические усилия не повреждают поверхностный слой и структуру.
2. Не горючесть. Его можно применять на школах, детских садах и больницах.
3. Из фасадного керамогранита можно выполнить откосы на вентилируемых фасадах. При этом за облицовкой на откосах противопожарные рассечки останутся.
4. Эстетичность. Она не только защищает задание снаружи, но и служит его украшением. Широкая цветовая палитра, разнообразие фактур позволяют реализацию любой дизайнерской задумки.
5. Простота укладки — достигается точностью размеров и особо обработанной поверхностью.
6. Простой уход.
7. Относительно невысокая цена керамогранита на фасад по сравнению с использованием других отделочных стройматериалов.

Разберем особенности каждого вида фасадного керамогранита в отдельности.

Стандартный фасадный керамогранит 600*600мм

К стандартному фасадному относится керамогранит любого размера, но толщиной не менее десяти миллиметров, как мы уже определились ранее. Это самый распространенный вид. Он отлично подходит для облицовки зданий керамогарнитом самого разного назначения: от школ до администраций городов.

Размер и габариты

Керамогранит со стандартной толщиной 10 — 12 мм, может иметь размеры 600*600мм, 1200*600мм, 300*600мм.

Причем фасадный керамогранит может быть как вертикально, так и горизонтально ориентирован на здании.

Цвета и поверхности

Поверхности керамогранита бывают разных фактур:

1. Матовая поверхность. По сути это плиты без дополнительно обработки, поэтому они самые дешевые.
2. Шлифованные плиты. Это обработанные плиты полировальным станком, но они все- равно имеют некоторую шероховатость на поверхности.
3. Полированные плиты. Такие плиты сначала проходят шлифование, а потом полирование.

Полированные плиты лучше других отражают солнечный свет, поэтому больше всего подходят для фасадов в жарком климате.

Цвет креамогранита может быть достаточно разнообразен. Допустимые цвета указаны в каталогах производителей. Но, чем насыщеннее и ярче цвет, тем он дороже. Например, синий и красный самые дорогие оттенки керамогранита.

Рисунок в виде камня или дерева может быть нанесен как на полированную, так и на шлифованную плитку. Стоить такой керамогранит будет дороже.

Варианты укладки

Раскладка керамогранита может удивить вас вариантами. Во-первых, можно расположить прямоугольный керамогранит вертикально. Во-вторых, можно комбинировать разные варианты размеров керамогранита на фасаде. А в- тертьих, можно поиграть с цветами.

Разно- плоскостной фасад из керамогранита делать не рекомендуется. Он сложен в монтаже и смотрится угловато на переходах.

Способы крепления

Вентилируемый фасад из тонкого керамогранита может создаваться как видимым, так и скрытым способом крепления. Подробнее схемы вентилируемого фасада описаны в статье про монтаж керамогранита. Здесь коротко обозначим суть каждой технологии.

Видимый способ крепления предполагает использование кляммера. Кляммер- это элемент системы из нержавеющей стали, который крепит плитку по четырем углам. Кляммер окрашивается в цвет керамогранита. Такой вариант считается подходящим для недорогих отделок вентилируемым керамогранитом.

Скрытый способ крепления керамогранита бывает двух типов:

• с помощью болта скрытого крепления Keil;
• с помощью кляммера с креплением в торцевые отверстия керамогранита.

Скрытое крепление позволяет спрятать от глаз механическое крепление с поверхности фасада. Такой фасад считается элитным. И он может конкурировать по внешним свойствам с натуральным гранитом.

Основные производители

Керамогранит производят во всем мире. В России популярными считаются:

• Итальянская плитка Estima;
• Итальянская плитка Kerama Marazzi;
• Россиский керамогранит «Уральский гранит»;
• Более дешевый вариант российского производства — «Шахтинский»
• Китайский «Foshan Ceramics» и др.

Марки китайских производителей не на слуху, но и они представлены на рынке. Однако, важным параметром керамогранитной плиты для фасада является его геометрия. У недорогих аналогов плиты, часто нарушена геометрия.

Стоимость

«Соль/ перец» — самый дешевый керамогранит

Стоимость прямо пропорциональна известности марок. Итальянские производители стоят дороже российских. Российские дороже китайских.

Кроме прочего цена меняется при выборе более сочных оттенков плиты. Синий и красный считаются самыми дорогими цветами.

От степени обработки керамогранита меняется его цена. Полированный самый дорогой, шлифованный — дешевле, матовый — самый выгодный по цене.

Кремогранит «соль/ перец» — с вкраплениями, стоит дешевле всех — от 450руб/м2.

Стоимость элитного керамогранита может доходить и до 2000 руб/м2.

Тонкий широкоформатный керамогранит

Вот и подошли мы к самому интересному — новинкам фасадного рынка. Тонкий керамогранит называется так, потому что его толщина значительно меньше стандартного. Это широкоформатные фасадные плиты для вентилируемых фасадов. Применяются видимым и скрытым способом.

Характеристики

Тонкий керамогранит изготавливается по схожей технологии с обычным керамогранитом. Замешивается глина, полевой шпат, красители и каменная крошка. Но в отличии от обычного керамогранита, тонкий изготавливается методом проката.

У каждого производителя свои коллекции цветов и оттенков. Обычно, есть каталоги с цветами разных оттенков, называется «моноколор». Также цвета под дерево и камень. Отличаются от остальных дизайнерские поверхности.

Поверхности по аналогии с обычным керамогранитом могут быть глянцевыми, матовыми, шероховатыми.

Толщины

Тонкий керамогранит Архскин

Тонкий керамогранит может быть 3мм, 4мм, 5мм или 6мм. Возможность настолько снизить толщину керамогранита появилась за счет технологии впаивания с его обратной стороны специального строительного полотна. Строительное полотно дает возможность плите тонкого керамогранита быть гибкой. Поэтому тонкий керамогранит имеет небольшую радиусность, т.е. может быть загнут по радиусу.

В зависимости от толщины, к нему подбирается специальная планка для крепления его к конструкции навесного фасада. Но кроме планки панель керамогранита будет удерживать еще и клей с обратной стороны. Клей наносится на специальные элементы, назовем их аграфы. Аграфы представляют собой зацеп. Т.е. это некие крючки с тыльной стороны облицовки, которые навешиваются на горизонтальный профиль системы. Клеевое крепление обеспечивает дополнительную опору, кроме планки, для тонкого керамогранита.

Существует скрытый способ крепления панели тонкого керамогранита, без видимого крепления на поверхности фасада. Скрытый способ предполагает сборку кассеты из алюминиевых профилей, затем на собранную раму наклеивается тонкий керамогранит. Рама имеет крючки — икли. Метод очень схож с технологией навешивания композитных кассет. Кассета навешивается на каретку, закрепленную в профиле, с помощью икли. Таким образом на внешней поверхности видимого крепления не остается.

Тонкий керамогранит для вентилируемых фасадов производят все те же итальянцы. Любят они керамогранит, видимо. Это, например, марка Graniti Fiandre.

Вообще все марки тонкого керамогранита представляют в России компания «Барс». Это и Graniti Fiandre, и Керлит, и Ламинам, и Архскин.

Когда тонкий керамогранит для вентфасадов только появился на рынке, его стоимость была в евро. В перерасчете на рубли ценник был космическим — от 10 000руб/м2. Но время идет, теперь такой керамогранит можно купить по цене от 2500 руб/м2.

Общие принципы расчета

Чаще всего гнутые фасады можно встретить в кухонных гарнитурах или в модулях сборных мебельных конструкций. Такое техническое решение не только выглядит красиво и стильно, но и позволяет максимально полезно использовать всю площадь помещения. Кроме того, острые углы ящиков нередко являются причиной травм хозяйки. Естественно, что плавные, загнутые линии мебели вреда не причинят.

Но перед тем как браться за самостоятельное изготовление подобных фасадов, стоит учитывать некоторые нюансы:

1. Расчет подобных модулей сложнее проектирования стандартных решений.
2. Изготовление гнутой мебели обойдется дороже, чем сборка простой конструкции.
3. Профильные криволинейные карнизы и фальшпанели найти нелегко (и стоят они значительно дороже, чем традиционные аналоги).

Изображение 2. Схема проектирования гнутой мебели.

Но все эти сложности можно решить. Если вы не уверены в своих силах и не можете правильно рассчитать необходимые параметры, то проект можно заказать в фирме, которая занимается производством мебели. За дополнительную плату многие организации предоставляют не только программный расчет, но и трехмерную модель будущей кухни, изготовленную по вашим эскизам. В случае если фирма не предоставляет таких услуг, всегда можно заказать проект у частного специалиста.

Необходимые комплектующие элементы и детали обычно покупают по каталогам фирм-изготовителей. Такой каталог, как и контактную информацию, можно взять в профильном магазине или заказать индивидуальную доставку. Стоимость мебели при этом, естественно, повышается. Но, как правило, качественно изготовленная кухня с гнутыми фасадами служит дольше традиционных аналогов.

Самостоятельное составление проекта

Проект можно составить и самостоятельно, взяв в качестве примера расчет гарнитура, изготовленного на заводе. Такая схема приведена на изображении 1.

Естественно, что вы можете использовать собственные размеры. При этом необходимо соблюдать соотношения и пропорции, указанные в оригинале.

Некоторые изготовители предлагают приобрести уже готовые гнутые фасады, так как с созданием корпуса у опытных мастеров обычно проблем не возникает. Тогда расчет гарнитура зависит от габаритов готовых элементов. Но при этом стоит учитывать, что расчет столешниц и открытых полок обычно в проект не входит (или указываются только предварительные размеры), так как их форма зависит от готовых фронтонов, которые не бывают идеально точными. То есть кривая столешницы вычерчивается только тогда, когда у вас уже имеются готовые фасады. То же относится и к случаю, когда мебель полностью изготавливается самостоятельно.

Изображение 3. Схема трафарета гнутой мебели.

Как уже было сказано выше, при проектировании гнутых фронтонов нужны знания геометрии. А вот сложный математический расчет ни к чему, так как при изготовлении сложных фигурных и криволинейных деталей точные размеры соблюсти практически невозможно. В данном случае достаточно придерживаться только общих принципов расчета:

1. Скругленные углы элементов, находящихся друг под другом (например, столешница и открытые полки) должны иметь одинаковый радиус сопряжения.
2. Все фигурные элементы, которые в конструкции будут связаны с другими деталями, должны быть спроектированы с учетом определенных пропорций. При этом необходимо учитывать правила симметрии (в данном случае вам и понадобится пример готового проекта).
3. Правильно изогнутые линии должны повторяться во всех основных модулях. Нельзя делать полки и фасады с разным типом изгиба. Для этого применяют раскройные карты, то есть выкройки из картона или тонкого пластика.

Принцип проектирования и основные ошибки показаны на изображении 2.

Например, задняя поверхность модуля должна рассчитываться так, чтобы на определенных позициях угловых полок (Н1, Н2, Н3) соблюдались расстояния от края задней стенки до самих полок — h. Зная эти размеры, через точки а1, а2, а3, а4, а5 вычерчивают плавную изогнутую линию. Причем радиусы углов элементов (обозначенные как R) должны быть одинаковыми.

Изготовление шаблона для криволинейной мебели

Исходя из вышеизложенных принципов, большинство криволинейных или гнутых фасадов проектируется 1 из 2 способов. Либо вычерчивается обычное сопряжение определенного радиуса, либо используется сопряжение по точкам. Первый способ применяют при изготовлении угловых полок, карнизов, столешниц. Второй подойдет для карнизов неправильной формы, задних стенок модулей и тому подобного.

Для того чтобы изготовить мебель своими руками, необходимо заранее сделать шаблон. Но еще до его создания нужно оценить инструменты, которые у вас есть в наличии или возможность взять их в аренду. Для изготовления криволинейной мебели вам обязательно понадобится следующее:

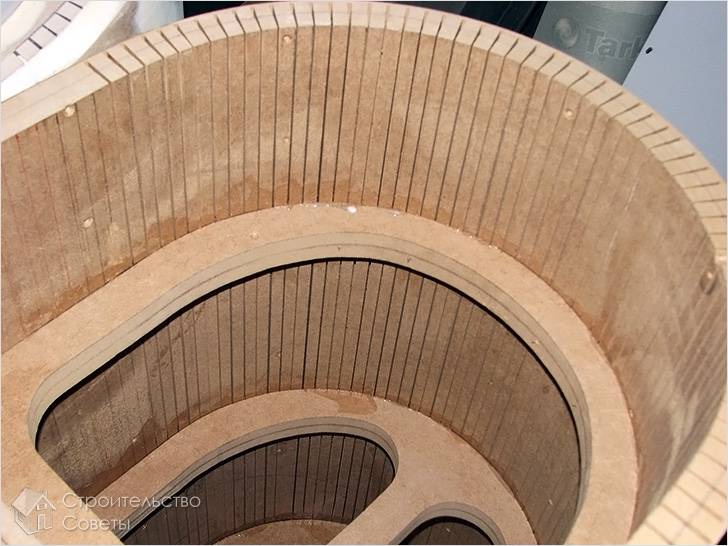

Изображение 4. Сгибание фанеры производится за счет параллельных выпилов в зоне сгиба.

• форматно-раскроечный станок;
• фрезерный станок;
• кромкооблицовочная машина.

И если без первых 2 инструментов можно обойтись (заменив их более простыми аналогами), то установить кромку на край закругленных деталей «подручными» средствами не удастся.

В случае если вы обладаете всем необходимым, можно браться за создание шаблона. Он поможет изготовить одинаковые криволинейные детали с единым радиусом сопряжения. При этом вы сэкономите время на разметке разных элементов и сделаете их абсолютно симметричными.

Для этого вам понадобится:

• остатки ДСП;
• обрезки брусков (остатки) из МДФ или из дерева;
• планка МДФ.

Основой шаблона послужит «выкройка» из ДСП. Подберите отрезок приблизительно подходящих вам габаритов и вычертите на нем нужную кривую (обычно предварительно вырезают шаблон на бумаге). К готовой детали с помощью брусков прикрепите планку, изготовленную из МДФ. Она должна точно совпасть с необходимой фигурной линией. Ее уровень изгиба регулируется все теми же брусками. Поэтому чем их больше, тем точнее будет шаблон. Пример схемы трафарета приведен на изображении 3.

Такой шаблон особенно необходим при создании больших, крупногабаритных деталей. Например, столешниц, верхних крышек крупных модулей и тому подобного.

Изготовление гнутых фасадов из ДСП

Если вы хотите сделать мебель своими руками с радиусными (выгнутыми) фасадами, то для ее изготовления разумнее всего выбрать ДСП, а не МДФ. Именно первый материал позволит вам достичь желаемых форм без применения сложного оборудования, а мебель получится прочной и долговечной.

Схема расчета радиуса гнутой мебели.

Необходимую жесткость изогнутому фасаду придаст корпус, выполненный по криволинейному шаблону. Но и самой детали необходимо придать нужную форму.

Для этого вам понадобится следующее:

• заготовки деталей мебели;
• раскроенные заготовки ДВП (покрытие фасада);
• ножовка или лобзик;
• болванка для придания заготовке нужного изгиба.

Обычно в качестве болванки мастера используют цельнолитую металлическую деталь, верхний край которой повторяет нужный изгиб. Но можно использовать любое приспособление, которое имеет ровную поверхность и способно выдержать достаточно сильное давление.

Для того чтобы изогнуть заготовку, на нее с внутренней стороны необходимо нанести продольные надрезы.

При этом нужно точно рассчитать глубину и удаленность друг от друга данных пропилов. Если их глубина будет недостаточной, то заготовка лопнет по линии пропила.

Не меньшее значение играет и удаленность пропилов друг от друга, так как при слишком большом расстоянии между ними на поверхности ДСП появятся углы-ребра. Если же надрезы сделать слишком близко друг к другу, то заготовка треснет.

Обычно глубина составляет ¾ толщины листа, а расстояние между пропилами равно 3-5 см. Толщина же пропила зависит от параметров имеющейся у вас пилы. Рекомендуемая толщина равна 40 мм. Но многое зависит от качества и плотности материала. Поэтому разумнее сначала попробовать на ненужном обрезке той плиты, из которой делались заготовки.

После того как распилы сформированы, фасад изгибается на болванке. Этот процесс показан на изображении 4.

Обратите внимание на то, что пропилы сформированы не по всей длине заготовки. На краях должны остаться нетронутые участки, составляющие примерно 7-10 см.

Выгнутая таким образом заготовка послужит надежным фасадом, так как его края будут соприкасаться с каркасом мебели под прямым углом. Это обеспечит возможность использовать обычные мебельные петли и ручки. Именно для этого и оставляется по краям зазор без пропилов.

Перед тем как согнуть деталь, ее необходимо проклеить листами ДВП.

Крепление защитного покрытия к заготовкам

Инструменты для изготовления гнутой мебели.

В качестве внешнего покрытия для фасада разумнее всего воспользоваться именно листами ДВП. При этом стоит выбирать гладкий с обеих сторон материал. Такая защита не даст мебели разбухнуть от влаги и деформироваться под влиянием перепада температур.

Вырезанные по форме заготовки защитного покрытия смазывают клеем ПВХ. Причем сначала наносят 1 слой (он послужит грунтовкой), дают ему высохнуть и наносят второй. Затем заготовка из ДВП клеится на деталь фасада. Сначала необходимо зафиксировать внешнее покрытие, а затем внутреннее.

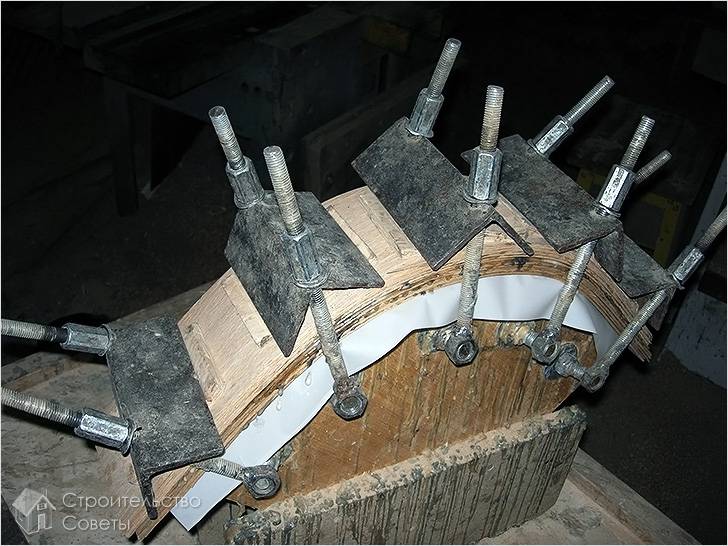

После того как защитные детали прикреплены, вся заготовка изгибается на болванке и жестко фиксируется перетяжными ремнями. В таком состоянии ее необходимо оставить до полного высыхания клея. Когда состав застынет, клей зафиксирует форму изгиба и не даст заготовке распрямиться. После этого элемент можно снимать с формы.

В последнюю очередь торцы оклеивают кромочной пленкой. Ее приобретают в магазинах, продающих товары для изготовления и ремонта мебели. Но такой модуль не защищен от внешней среды, что особенно важно в условиях кухни. Поэтому разумнее воспользоваться кромкооблицовочной машиной.

При самостоятельном изготовлении мебели с гнутыми фасадами необходимо помнить, что часто он получается толще стандартного. Поэтому глубину короба под такие детали нужно делать меньше на величину разницы между обычными и нестандартными деталями.

Принцип расчета конструкции

Использование гнутых фасадов зачастую встречается в кухонных гарнитурах, сборных мебельных конструкциях или чтобы изготовить радиусный шкаф. Делается это для того, чтобы придать красивый и стильный вид вашей мебели, и что самое главное, для максимального использования всего пространства в помещении. Еще один плюс – острые углы не нанесут повреждений как хозяйке, так и детям, которые зачастую бегают возле таких предметов мебели.

Но чтобы выполнить такую работу самому, следует учесть некоторые моменты:

1. Чтобы рассчитать такие модули нужно более сложное проектирование, чем для обычной мебели.
2. Для изготовления гнутого фасада понадобится гораздо больше денег, чем стандартного.
3. Профильный криволинейный карниз и фальшпанели найти сложно, более того, их цена будет гораздо выше, чем у аналогов.

Но не стоит отчаиваться, ведь все это не страшно. Если вам сложно сделать правильный проект, рассчитать все нужные параметры, можете обратиться за помощью к фирме, где занимаются изготовлением мебели. Они могут предоставить не только расчет и программное проектирование, но и трехмерную модель, которая будет изготовлена по вашему эскизу.

Нужные элементы и комплектующие детали вы можете купить по каталогам компаний-изготовителей. Его можно взять в любом специализированном магазине, там же возьмите контактную информацию. Общая стоимость мебели будет выше, но качество все же гарантированно. При этом такая мебель будет служить вам очень долго.

Делаем гнутый фасад

Итак, чтобы сделать гнутый фасад, вам понадобится два листа МДФ, толщина которых по 9 мм. Как уже говорилось, один из них будет внешний, а другой – внутренний. Со всех сторон фасад будет гладким. Так как в основном вся мебель делается из дерева, сложности в работе возникать не должно. Вам понадобится минимум инструментов и немного терпения.

Чтобы согнуть плиту под нужным радиусом и заставить ее держаться в таком положении длительное время, простого усилия мало. Для этой цели нужно сделать на листе надрезы, проходящие поперек сгиба. Для начала изготовьте шаблон. Это может быть полка, тумба или что-то еще. На нее мы будем ориентироваться, изготавливая сам гнутый фасад.

Отрезать листы МДФ нужно с запасом, чтобы не ошибиться. Ведь лишнее потом легко обрежется, а доточить недостающие сантиметры не получится.

Помните о том, что внутренний радиус гнутого фасада меньше внешнего, поэтому внешнюю заготовку сделайте длиннее. После чего нужно найти центр двух заготовок и отметить его штриховыми линиями по высоте с одной и с другой стороны. Исходя из этих линий, дальше заготовки будут склеиваться между собой.

В зависимости от вида изгиба, нужно нанести разметку для пропилов, которые позволяют с прямого листа из МДФ сделать округлую заготовку. Наносите линии с отступом одной от другой 5 мм. Именно благодаря этим пропилам, наша конструкция сможет приобрести гнутую форму и не сломаться. Теперь нужно сделать пропилы. Для этого вам понадобится дисковая пила. Настройте ее так, чтобы не распилить лист до основания, но и не оставить слишком большой недопил. Идеальным считается недопил в 1 мм.

Чтобы не испортить готовую заготовку, непосредственно перед тем, как сделать пропилы, используйте ненужные обрезки для тренировки. Сделайте все как надо: нанесите разметку с расстоянием 5 мм и начинайте производить распил. Помните, такие разрезы нужно делать как на внешней заготовке, так и на внутренней.

Сколько разрезов делать зависит от того, насколько нужно изогнуть деталь. Если надо сделать изогнутый угол, в том месте нужно несколько полос. А когда вам необходимо сделать полки под раковину или тумбу на кухню, где радиус сгиба велик, пропилы должны быть практически по всей плоскости. Опилки от работы с пилой не выбрасывайте, они понадобятся вам в работе.

После того как разрезы выполнены, их нужно заполнить специальной пастой, для которой нужен столярный клей и опилки. Замазать прорези нужно на обеих заготовках. Консистенция пасты должна быть такой, чтобы она легко заполняла разрезы, но и не очень жидкой. При помощи шпателя следует втирать смесь в прорези. Во избежание воздушных карманов, наносите пасту вдоль разреза от центра наружу.

После этого разведите клей, используя немного воды. Кисточкой пройдитесь раствором по двум заготовкам, чтобы разгладить пасту и убрать излишки опилок. После чего установите внутреннюю заготовку на шаблон. Поверх нее укладывается наружная заготовка, совмещаясь с нанесенными штриховыми линиями, которые были нанесены по центру заготовок.

Далее, нужно прибить заготовки одна к другой используя тонкие гвозди. Не забивайте их слишком усердно, чтобы их можно было легко извлечь. Не переживайте, что от них останутся отверстия, все ровно дальше фасад нужно будет грунтовать, шпаклевать и красить. Поэтому все отверстия скроются и будут незаметны.

Фасад нужно зафиксировать струбцинами и оставить, пока он полностью не высохнет. После высыхания заготовку нужно разрезать так, как необходимо, зачистить, отшлифовать края и снабдить усилителями для фурнитуры. После этого он готов к отделке.

Изготовить гнутый фасад не совсем легко и быстро, но такой элемент в вашем дизайне будет привлекать других, радовать вас своей красотой и позволит сэкономить пространство. Особенно если это маленькая кухня или ванная комната. Также вы обезопасите себя и свою семью от травм и ушибов.

>Видео

В этом видео показано как изготавливается гнутый фасад:
