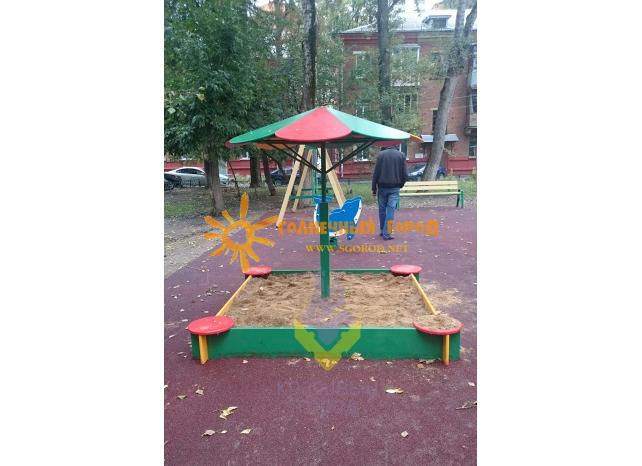

Грибок для песочницы

Этап планирования

Игры в песочнице – это не только интересное времяпровождение. Они способствуют развитию творческого мышления, улучшают мелкую моторику, формируют уравновешенность. Поэтому важно сделать конструкцию песочницы для малыша максимально практичной, позаботившись о безопасности и удобстве.

Самый простой вариант – сделать квадратную или прямоугольную деревянную песочницу, для изготовления которой понадобится несколько часов. Но находиться в ней можно будет только при отсутствии палящего солнца, поэтому лучше сразу предусмотреть защиту. Сделать навес или грибок достаточно просто, зато установкой дополнительного элемента песочницы вы одновременно решите несколько проблем.

Важным аспектом является расположение конструкции: она должна быть в зоне видимости с многих участков, включая дом. Второе обязательное условие – отсутствие вблизи деревьев, способных загрязнить песок опавшими листьями, да и гусеницы особой радости ребенку не доставят.

Сделать эскиз и рассчитать расход материала, выбрать место – на этом основные этапы планирования закончены, можно переходить непосредственно к процессу строительства.

Процесс изготовления

В основном песочница с грибком устанавливается на несколько лет, поэтому сделать все работы лучше основательно, чтобы не понадобилось на следующий год устранять недочеты.

Подготовка площадки

Процесс подготовки площадки включает следующие шаги:

• Отмечают периметр будущей песочницы с грибком или навесом, после чего грунт удаляют на глубину 25-30 см.
• Позаботьтесь о дренаже в виде подушки из крупного щебня с добавлением песка. Хорошо утрамбованный слой материала обеспечит быстрое впитывание влаги в почву, способствуя ускоренному высыханию песка после осадков.
• У песочницы с грибком рекомендуется сделать основание. В его качестве могут выступать различные материалы: плотный полиэтилен, фанера или тротуарная плитка. Первые два варианта для песочницы не очень удачны – пленка практически не пропускает влагу, а фанера быстро портится. Применяются они при острой необходимости экономии расходов. В любом случае следует сделать отверстия для дренажа. Оптимально основание для песочницы с грибком сделать из геотекстиля, обеспечивающего беспрепятственное прохождение влаги.

Замечание! От последнего этапа можно отказаться, но основание деревянной конструкции с грибком препятствует преждевременному загрязнению песка в результате смешивания с почвой. Вторая важная функция – своеобразный барьер от проникновения насекомых или грызунов.

Формирование короба

Короб – ключевая деталь любой конструкции песочницы, независимо от того, будет она в дальнейшем оборудоваться навесом или нет. Наиболее распространенное решение – это сделать квадратную или прямоугольную форму. Типовые проекты предлагают остановиться на квадратном размере конструкции со сторонами 2,5-3,0 м. Проявляя заботу об экологической безопасности, песочницу лучше сделать из досок сосны толщиной 2,5-3,0 см. Креативные родители могут сделать имитацию лодки или изготовить круглую конструкцию. Монтаж стандартной модели короба состоит из следующих этапов:

• По углам устанавливаются бруски. Оптимальный размер деревянных изделий – 45/5/5 см. Примерно третья часть бруса (около 15 см) будет находиться в грунте, поэтому в дополнение к обработке антисептическим средством необходимо сделать покрытие битумом. Подсохшие брусья забивают по отмеченным углам.
• Дальше в будущей песочнице с грибком надо сделать боковины. Для их формирования подбирают несколько узких досок, соединенных в щит, или фиксируют одну широкую. Количество не принципиально, средняя высота бортика песочницы с грибком составляет 30 см.
• После крепления боковин переходят к оборудованию сидений. Сделать это просто – достаточно прибить горизонтально к бортикам доски. Обычно их устанавливают по всему периметру песочницы в количестве четырех штук, при недостатке материала можно сделать две скамейки. В дальнейшем они будут служить удобными подставками для демонстрации песочных куличей.

Важно! Все деревянные элементы песочницы с грибком нуждаются в тщательной шлифовке. Отсутствие сучков, щепок и зазубрин предотвратит ненужные ссадины и царапины у ребенка. Чтобы чадо не травмировалось об угол песочницы, его желательно сделать округлой формы.

Сооружение навеса

Закончив работу над коробом, переходят ко второму важному элементу конструкции – навесу. Сделать его можно различной формы, но чаще всего останавливаются на варианте грибка. Помимо декоративной роли, он отлично справляется с защитной функцией, будь то палящие лучи солнца или мелкий летний дождик. Интересным решением будет оформить вокруг грибка небольшой столик, служащий дополнительным местом для хранения игрушек в песочнице. Последовательность действий такова:

• Подготовить яму для опоры грибка. Обеспечить устойчивость навесу песочницы способно углубление ножки грибка в почву минимум на 1 м.
• Ножку грибка рекомендуется сделать из бруса сечением 10х10 см. Как и в случае брусьев для боковин, древесина грибка нуждается в обработке антисептическими средствами, предотвращающими поражение гнилью или насекомыми.
• Чтобы сделать шляпку грибка, необходимо из досок сформировать треугольники. Внутренняя сторона деталей закрепляется на опору, внешнюю часть желательно обшить фанерой или тонкой доской. Материал фиксируется с помощью гвоздей, причем следующая деталь прибивается таким образом, чтобы скрыть шляпки гвоздей на предыдущей доске грибка.
• Для качественной защиты размер шляпки грибка должен соответствовать параметрам песочницы.
• После соединения шляпки и ножки, грибок можно устанавливать в подготовленную яму. Сделать фиксацию конструкции можно путем расклинивания ножки грибка камнями и засыпанием суглинком.
• При желании сделать более прочное крепление для грибка в песочнице, на дне ямы подготавливается подушка из щебня. Ножка грибка устанавливается на глубину 0,7 м и заливается цементным раствором.

Замечание! Если ножку грибка планируется бетонировать, то сделать это лучше до установки короба песочницы.

После соединения и установки всех элементов можно переходить к оформлению песочницы. Какое декоративное украшение сделать – зависит исключительно от творческих способностей родителей, главное – чтобы отделочный материал был безопасен, а сама идея оформления песочницы нравилась ребятне.

Фотогалерея интересных идей

На рынке представлено множество интересных идей для песочниц. Некоторые модели выполнены из пластика, который не выгорает на солнце и не выделяет вредных веществ. Оригинальные формы придутся по душе любознательным малышам.

Практичностью отличается конструкция песочницы-трансформера, где крышка преображается в удобные лавочки для детей. При наличии желания и навыков, такой вариант можно сделать своими руками.

Оригинально смотрится круглая закрывающаяся песочница, где каждому ребенку можно расположиться в отдельном отсеке.

Любому малышу понравится почувствовать себя капитаном судна или водителем автомобиля. Конструкции в форме парусников, лодок, различных машин при творческом подходе несложно сделать самостоятельно.

А модели песочницы, совмещенной с беседкой, обрадуется мама, которой будет удобно наблюдать за отпрыском.

Вы можете взять на вооружение представленные варианты или сделать свой, главное – чтобы ребенку было интересно и безопасно, а вам удобно за ним наблюдать.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымоходаРасположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Материал	Описание
Минерит	Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата	Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон	Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон	Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Материал	Описание
Огнестойкий гипсокартон	Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)	Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Схема дымоходаУстройство трубы
Элементы сэндвич трубыФото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымоходаНеправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узлаРазделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкцииГотовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Подготовка проходного патрубка к монтажу

Подготовка проходного патрубка к монтажуВыпиливание потолочного отверстия
Выпиливание потолочного отверстия по разметкеОтверстие для установки проходного узлаКороб вставлен в проем и изолирован от него базальтовой ватой
На фото — крепление короба к потолку саморезами и вставленная труба дымоходаМонтаж трубы дымохода через потолочную разделкуФиксация верхнего стального листа
Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация	Описание
	Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.
	С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок. Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.
	Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.
	Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.
	Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
	Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.
	Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.
