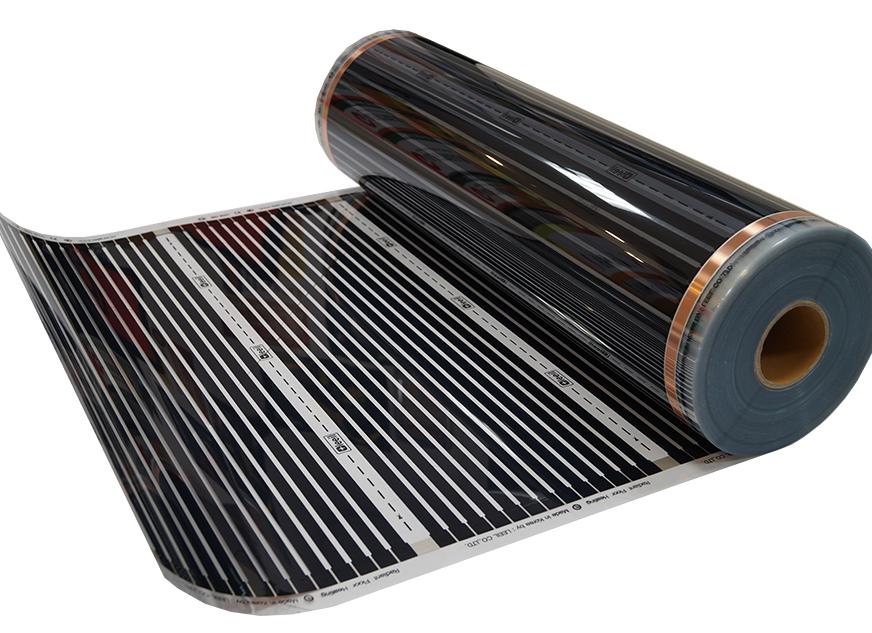

Теплый пол пленка

Cуть технологии и принцип работы инфракрасного теплого пола

До недавних пор использовались только водяные полы и электрические кабели, но технологии, основанные на использовании специфической пленки, нынче применяются все чаще. Основным отличием рассматриваемых полов от кабельных и водяных вариантов считается тот факт, что основой излучения является карбоновая паста, запаянная в полиэстеровую пленку.

Пленочный пол состоит из двух слоев полимера, между которыми находится углеродная наноструктура, характеризующаяся уникальными параметрами. Атомы химического элемента, сформированные в гексагональную решетку, придают материалу способность излучения в инфракрасном спектре.

Это важно знать: инфракрасное излучение человеческому глазу невидимо, оно полезно для здоровья и активно применяется в спортивной медицине, в хирургии, в стоматологии.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием (они, собственно, и проводят ток). В результате прохождения электрического тока происходит нагрев всей поверхности и излучение инфракрасных волн: тем самым достигается максимальная отдача тепла. Эффективность современной технологии заключается в том, что повышается температура предметов, которые находятся в помещении, а энергия на обогрев воздуха при этом не расходуется. Также нужно отметить, что нагревательный элемент заламинирован плотным полимером: он не задерживает излучение и защищает материал от попадания влаги, от возгорания, пробоев.

Инфракрасный пол по праву считается самым полезным и безопасным

Технические характеристики и значимые преимущества

Что касается первого момента, можно назвать такие показатели:

  • потребляемая мощность зависит от типа пленки: 150, 400 Вт/кв.м;
  • длина излучения 7-20 мкм;
  • электромагнитное поле практически отсутствует;
  • пленка плавится при температуре 264 градуса.

Если термопленка является единственным источником тепла, она обязательно должна покрывать 70% поверхности пола. Плюс ко всему, данный тип обогрева не рекомендован для применения в районах с суровым климатом. В таких регионах пленочный пол может применяться исключительно в качестве дополнительного либо аварийного варианта. К примеру, когда в системе центрального отопления произошла непредвиденная авария или отопительный сезон еще не наступил, но на улице похолодало, такой пол не даст замерзнуть.

Стоит обратить внимание: термопленка разрезается в специальных местах, поэтому данный момент нужно учитывать при расчете количества материала. В основном, расстояние между местами разреза составляет около 25 см.

А теперь необходимо подробно осветить преимущества рассматриваемого материала и понять, почему инфракрасный теплый пол имеет хорошие отзывы.

С помощью инфракрасной пленки можно утеплить не только пол, но и потолок мансарды

Для этого следует рассмотреть достоинства технологии:

  • использование материала с любым напольным покрытием, независимо от того, керамика это, ламинат или ковролин;
  • это самая тонкая система из представленных на рынке технологий. При использовании пленки практически не меняется уровень пола. Это значит, что можно обойтись без порогов, ступенек в помещении;
  • эффективный и быстрый нагрев;
  • укладка пленочного теплого пола возможна на разных поверхностях: пол, стены, потолок;
  • равномерный прогрев помещения без перепада температур;
  • экономия средств – благодаря особенной конструкции на обогрев тратится гораздо меньше электроэнергии;
  • пленка успешно используется в помещениях со значительными нагрузками: спортзал, офис, общественные заведения;
  • легкое подключение к системе «умный дом»;
  • низкая инерционность – пленка быстро нагревается и так же быстро обогрев прекращается;
  • монтаж инфракрасного теплого пола очень удобный – он не покрывается бетонной стяжкой, к тому же материал укладывается, даже если ремонт окончен;
  • широкое применение – как уже было сказано, данный вид пола используется в жилых помещениях, а также везде, где требуется «здоровое тепло»: обогрев гостиниц, детских садов, больниц. Плюс ко всему, он используется в различных ситуациях: к примеру, пленку можно положить под зеркало в ванной комнате во избежание запотевания или обогреть спальное место домашнего питомца;
  • термопленка не боится повышенных показателей влажности и может применяться в сельскохозяйственных строениях, в складах, в хранилищах.

Инфракрасный пол не сушит воздух и дает противоаллергический эффект

Теплый пол Нанотермал – инновационный материал

NanoThermal – материал, открытый известным японским ученым в 1991 году, который поначалу использовался в промышленности и в сфере информационных технологий. Секрет успеха данного пленочного пола заключается в применении уникальных нанотрубок с отменными физическими свойствами.

Существенным отличием пола Нанотермал является то, что мощные модели прекрасно сочетаются с толстыми напольными покрытиями, такими как кафель и керамогранит. А при применении профессиональных терморегуляторов данная разновидность пола может использоваться и с иными финишными покрытиями.

Это важно знать: грамотно отрегулированное реле ограничивает расход лишней энергии, то есть деньги на ветер не выбрасываются.

Пленочный пол Нанотермал превосходит по качеству более дешевые аналоги

В производстве NanoThermal применяется полиэтилентерефталат, характеризующийся повышенной стойкостью к воде, коррозии, действию большинства органических растворителей. Также он обладает великолепными эксплуатационными показателями и устойчив к высоким температурам.

Что касается плюсов теплого пола Нанотермал, к их числу относятся следующие свойства:

  • инфракрасное излучение не сжигает кислород (очень важный аргумент), не выделяет запах, не высушивает помещение;
  • данный вид обогрева функционирует бесшумно, без вибраций;
  • снижается уровень пылевого либо какого-то другого природного загрязнения помещения;
  • программируемые регуляторы тепла очень практичны: с их помощью возможно снижение/повышение температуры до заданного уровня без участия человека;
  • лучистое тепло создает комфортный микроклимат.

Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока

Укладка пленочного теплого пола своими руками

Конечно, сначала нужно подготовить поверхность, то есть провести следующие работы:

  • демонтаж старого покрытия;
  • очищение поверхности от загрязнений, обеспыливание основания;
  • при надобности следует выровнять поверхность фанерой, самонивелиром;
  • если квартира в новостройке, нужно залить черновую стяжку по маякам.

Дальше необходимо провести работы, связанные с теплоизоляцией пола. Здесь важно знать существенный момент: следует выбирать материал, покрытый фольгой, тогда инфракрасные волны будут отражаться в комнату, а не распространяться к соседям на нижний этаж.

Схема “пирога” теплого пола с различными видами напольного покрытия

Что касается укладки теплоизоляционной подложки, нужно провести такие действия:

  • раскатать материал по поверхности серебристой фольгой вверх;
  • прикрепить подложку с помощью степлера либо двухстороннего скотча;
  • проклеить полосы металлизированным скотчем.

Подложка под пол укладывается фольгой вверх

После того, как вышеуказанные работы проведены, начинается установка пленочного теплого пола. Она состоит из нескольких этапов:

  • раскатывание рулона пленки медной полосой вниз и разрезание материала на части по указанным линиям;
  • закрепление термопленки строительным скотчем;
  • установка зажимов либо заклепок под провода;
  • оголенные медные провода обязательно тщательно изолируются битумной лентой и изолентой;
  • полоски термопленки соединяются между собой проводами, для этого правый медный провод соединяется с аналогичным проводом следующей полосы пленки;
  • подключение терморегулятора и термодатчика согласно схемы;
  • проверка работоспособности инфракрасного пола, только после проведения данного действия можно смело приступать к укладке финишного покрытия.

При монтаже пола нужно помнить, что нельзя укладывать полосы внахлест это приводит к преждевременному выходу системы из строя

На последнем пункте следует остановиться более подробно, поскольку нужно знать некоторые нюансы. На ковровое покрытие, ламинат, паркет инфракрасный пол укладывается по обычной схеме, а если в качестве напольного покрытия выступает керамика, нужно придерживаться следующих правил. Во-первых, ламинированная поверхность термопленки может нарушить сцепку клея с черновым полом, поэтому на полу следует укладывать монтажную сетку с ячейками до 20 мм. Во-вторых, после завершения работ с плиткой нужно дать время на высыхание раствора. Это означает, что систему подогрева можно включать через 30 дней.

Техника безопасности при эксплуатации и укладке пленочного пола

Естественно, технике безопасности необходимо уделять повышенное внимание, поскольку от правильного функционирования системы и проведения работ по монтажу системы много чего зависит.

По этой причине мы хотим дать Вам несколько полезных советов:

  • отопительная система монтируется на чистом, сухом основании;
  • пленку не следует укладывать под стационарной мебелью;
  • недопустима укладка полос пленки внахлест;
  • мощность инфракрасного пола рассчитывается с учетом пиковой нагрузки при включении системы в электросеть;
  • длина полос не должна превышать восьми метров;
  • зажим после установки фиксируется специальными обжимными инструментами;
  • для безопасной эксплуатации расстояние между полосами должно быть не меньше 0,5 см;
  • места разрезов изолируются с помощью битумной ленты, входящей в комплект пола;
  • монтажные работы нежелательно проводить при отрицательной температуре, при повышенной влажности;
  • гвозди и шурупы для крепления категорически запрещено использовать;
  • терморегулятор лучше всего подключать стационарным методом, но также возможна установка прибора с помощью розетки.

Правильно спроектированная система инфракрасного теплого пола

Из вышеизложенной информации можно сделать вывод, что монтаж теплого пленочного пола состоит из многих этапов, суть которых нужно знать досконально. Поэтому лучше перестраховаться и поручить проведение укладки пола специалистам: они все сделают по правилам, а система будет служить длительный период, отдавая в помещение «здоровое тепло»!

Преимущества и недостатки

Практика показывает, что укладка инфракрасного теплого пола обладает рядом преимуществ. Это по достоинству оценили многие владельцы частных коттеджей и городских квартир по всей стране.

Если знать основные плюсы этого материала, то это позволит сформировать максимально адекватное представление об ИК пленке как основы отопительных систем:

  • простая технология монтажа — выполнить установку и подключить теплые полы на инфракрасном излучении действительно несложно даже с минимальным опытом в подобных вопросах. Монтаж электрополов и водяной системы требует заливки цементной стяжки или затягивания клеевым составом, что в несколько раз сложнее. Отсутствие этих сопутствующих работ позволяет несколько сэкономить;
  • возможность совершить ремонт без дополнительных трудностей. Отремонтировать инфракрасные теплые полы своими руками вполне возможно, если какой-либо элемент системы пришел в негодность;
  • универсальность — установка инфракрасного теплого пола может осуществляться для любого типа напольного покрытия без выполнения специальной стяжки пола. Это качество позволяет применять технологию в частных домах и городских квартирах с разным дизайном интерьера;
  • высокая степень надежности — пленка отличается долгим сроком службы, редко дает сбои, прекрасно справляясь с возложенными на нее функциями. Большинство производителей предоставляют десятилетнюю гарантию на пленочную продукцию для теплых полов. Но справедливости ради отметим, что датчики температуры и терморегуляторы прослужат 7-8 лет, после чего их потребуется заменить;
  • экономный расход электроэнергии — максимальный уровень экономии такой системы достигается при температурном режиме полов — 21˚C, что вполне подходит для жилого дома;
  • быстрый прогрев и высокий комфорт за небольшой промежуток времени. Через несколько минут после включения системы отопления на основе инфракрасной пленки можно почувствовать, как нагревается пол;
  • способность пленки насыщать воздух аэроионами, которые выступают в качестве естественных антиоксидантов. Это приводит к уничтожению вредных микробов, устранению неприятных ароматов, позволяет уменьшить пыль в воздухе;
  • отсутствие шума при работе инфракрасного пленочного отопления.

Это далеко не все плюсы, которыми обладает инфракрасная пленка. Есть у материала и свои минусы:

  • необходимость соблюдать схему установки и правильно соединять контактов пленки;
  • при монтаже системы потребуется позаботиться о тщательной подготовке основания;
  • крайне важно при работе соблюдать технику безопасности. В противном случае моно получить удар током;
  • на пол с ИК пленкой нельзя ставить слишком тяжелые предметы мебели.

Виды инфракрасных пленок для теплого пола

Инфракрасная пленка сегодня очень часто используется для инновационных систем обогрева помещений. Это частные коттеджи и городские квартиры, торговые сооружения разной формы, размера. Но годится ли одна и та же пленка с инфракрасным излучением для создания системы отопления абсолютно всех помещений? Нет, для каждого конкретного случая стоит подбирать материал определенного вида со свойственными только ему эксплуатационными параметрами. Поэтому важно понимать, чем различные виды этого материала отличаются друг от друга.

Строение разных видов ИК пленки, а также принцип их функционирования схожи между собой. Наиболее популярны сегодня материалы Rexva, Power Plus, Caleo, Монокристал, Теплоног и другие. Все они становятся источником теплового излучения, нагревают отделку, а затем воздух в помещении. Проще говоря, такой материал выступает основой для экономных систем отопления.

Отличаются они максимальным уровнем температуры, до которого пленка может нагреться. Этот показатель является главным фактором влияющим на специфику монтажа и варианты применения того или иного вида ИК пленки. Именно исходя из того параметра все инфракрасные пленки существующие сегодня моно разделить на три вида: низкотемпературные, высокотемпературные, универсальные.

К примеру, максимальная температура разогретой ИК пленки достигает 50 градусов, что не подходит для линолеума или ламината, а актуально для мраморных, плиточных, керамзитных полов. Для ламината нужно подобрать пленку с максимально достижимым уровнем нагрева до 27 градусов. К низкотемпературным видам относятся ИК пленки Heat-Plus, Rexva Xica и другие. Существует и универсальная греющая пленка, которая применяется для всех типов поверхностей. Например, Heat Life, Eco Heat, Excel.

Если самостоятельно определиться в выборе марки и размера ИК материала не получилось, лучше посоветоваться с опытным консультантом в магазине или послушать мнение тех людей, которые уже приобрели и организовали в своем доме инфракрасную систему теплых полов.

Power Film

Монокристалл

CALEO

RexVa

Структура и принцип действия

Инфракрасная пленка признана инновацией последних лет, которая привлекла внимания огромного числа покупателей. Принцип функционирования ИК пленки идентичен процессу излучения тепла солнцем. Ее применение обеспечивает человека возможностью сформировать в своем доме здоровый микроклимат и снизить материальные траты на покупку теплоносителя. Иными словами, инфракрасное излучение способно нагревать поверхности, что нашло применение в жилых и торговых помещениях.

Структура ИК пленки, вне зависимости от марки, размеров и стоимости представлена в таблице.

Составная часть Функции
Греющий элемент Ответственен за трансформацию электрической энергии в тепло.
Фольга Выполняет функции электрического проводника, обеспечивающего равномерное распределение тепла по поверхности материала.
Ламинирующая пленка Обеспечивает изоляцию и защиту рабочих элементов от влаги, механического повреждения.
Нагревательные элементы, помещенные в прочную, стойкою к высоким температурам пленку Обеспечивают нагрев пола.

Структура

Характеристики

Нагрев пола начинается уже с того момента, как электрический ток поступит на нагреватель. Он сквозится через греющиеся детали, преобразовываясь в тепловую энергию. Последняя посредством контактного метода от излучателя поступает на двустороннюю пленку ПЭТ, после чего обе стороны материала начинают продуцировать тепло. То есть, инфракрасная пленка становится источником излучения тепла.

Ввиду того, что на пути тепловых волн первым встречается отделочный материал, он нагревается и становится комфортным для ног человека.

В зависимости от того, какая пленка на основе инфракрасного излучения применяется при обустройстве теплых полов в доме, а также какие нагревательные элементы с ней сочетают, различают несколько вариаций инфракрасного пленочного пола. К примеру, сегодня производители изготавливают следующие разновидности инфракрасных теплых полов, отличающиеся по принципу функционирования:

  • пленочные инфракрасные полы — представляют собой слоистую систему из двух слоев полимерной пленки и слоя волокна между ними. Нагретая пленка такого типа характеризуется высоким уровнем гибкости, стойкости к износу. Также добавим, что она выступает отличным диэлектриком. Система делится на подвиды, исходя и состава нагревающего элемента: углеродный (на основе карбона и графита) и биметаллический (на основе меди и алюминия). Иными словами, инфракрасный пол пленочного типа являет собой слой пяти миллиметровой толщины с полосками из нагревательных элементов карбонового типа или медных токопроводящих шин с серебряным напылением. Нагревается пленка за счет электросети, к которой подсоединяют систему при помощи терморегулятора;
  • стержневой теплый пол на основе инфракрасной пленки, особенностью которого является карбоновые стержни. Они обеспечивают нагрев пленки. Согласно исследованиям, это очень экономичная система, которая позволяет снизить расходы на обогрев более, чем на половину. Но карбоновые стержневые полы имеют высокую цену, потому менее распространены в наши дни.

Принцип работы

Схема подключения

Пленочный

Стрежневой

Технические характеристики

При монтаже ИК пленки для теплых полов важно ориентироваться в технических параметрах материала:

  • источник питания для такой системы – это бытовая электросеть с уровнем напряжения 220 Вт;
  • основные физические параметры ИК пленки: толщина — 0,4 мм, ширина — 0,5 м, 0,8 м, длина варьируется от 0,25 м до 50 м;
  • уровень энергопотребления 1 кв м материала составляет 140 Вт либо 150 Вт, исходя из его ширины. Это среднее значение, поэтому рекомендуем узнать точный расход электроэнергии электрическим теплым полом, чтобы знать какие затраты он понесет;
  • нагревается материал за счет графитового излучателя;
  • максимальный температурный режим, которого достигает пленка при нагреве от источника питания, составляет 55°C;
  • температура, при которой пленка плавится, составляет показатель свыше 240°C. Именно по этой причине ее считают безопасной и активно используют в жилищах;
  • экономия потребления электроэнергии для жилого помещения с инфракрасным полом может достигать двадцати пяти процентов;
  • гарантия на материал у опытных производителей составляет около 10 лет. Поэтому многие покупатели предпочитают именно этот вид отопления для своих домов. На дешевый продукт неизвестного происхождения гарантии может не быть.

Изучив данные о технических параметрах ИК материала, можно сделать вывод о его экономичности, безопасности и компактным размерам. Именно поэтому инфракрасная пленка нашла столь широкое применение при создании систем отопления инновационного характера.

Технические характеристики в зависимости от вида и производителя

Меры безопасности

Чтобы подключение инфракрасного теплого пола не омрачилось проблемами техническими проблемами или угрозой для здоровья человека, важно соблюдать меры безопасности при работе с таким материалом. Придерживайтесь простых правил, и теплые полы будут радовать своим качеством, долгим сроком эксплуатации, надежность:

  • располагайте полосы инфракрасной пленки таким образом, чтоб они находились на небольшом расстоянии от стеновой поверхности. Оптимальное значение этого параметра находится в пределах 15-35 см;
  • полотна, по мнению опытных мастеров, нельзя укладывать внахлест. Это только повысит уровень пожароопасности материала. Между полотнами ИК пленки должно присутствовать определенное расстояние. Специалисты уточняют, что оптимальное значение в данном случае составляет 5 мм;
  • установку терморегулятора осуществляйте не ниже, чем 10-25 см от уровня пола;
  • не рекомендуется стелить пленочный материал в длину более чем 8 м, иначе это повысит риск возникновения пожара;
  • специалисты с большим опытом в подобных вопросах не рекомендуют укладывать ИК полы в помещении, если ему характерны повышенный уровень влажности и температура воздуха ниже нуля;
  • не стоит допускать пересечения проводов, соединяющих ИК материал и терморегулятор. Иначе, риск возникновения пожара повысится;
  • укладка таких полов должна выполняться аккуратно, без спешки, так, чтобы не образовывались изгибы или изломы;
  • материал нельзя фиксировать на поверхности пола шурупами;
  • некоторые виды полов на основе инфракрасного излучения можно придавать монтажу только с применением фирменных зажимов. Они должны присутствовать в комплекте с пленкой.

Отметим, что инфракрасная пленка позволяет сформировать в комнате здоровый микроклимат. Воздух не будет пересушен.

Но тут главное, выполнять работу по всем правилам и нормам. И если монтаж материала довольно просто выполнить самостоятельно, то подключение пленочного теплого пола на основе инфракрасного излучения стоит доверить профессиональному мастеру. Тогда проблем с обогревом дома точно не возникнет.

Применяйте специальные зажимы

Не используйте шурупы

Терморегулятор устанавливается на расстояние 8 см

Не устанавливайте во влажных помещениях

Не монтируйте впритык к стене

Нельзя устанавливать внахлест

Устройство

Независимо от производителя ИК-системы включают следующие компоненты:

  • греющие элементы, они преобразовываю т электроэнергию в тепловую. Они бывают двух видов: биметаллические либо углеродные;

Внимание Инфракрасная пленка на пол, имеющая биметаллические греющие элементы не рекомендована к использованию под плитку, в то время как углеродные – ограничений не имеют.

  • плотную пленку из полимеров, типа полиуретана или лавсана, которой с обеих сторон ламинированы модули пола. Она играет роль изоляции и защищает от механических нагрузок.

ИК система питается электроэнергией. Подключение проводов осуществляют к проводникам. Они находятся по краям нагревающих элементов. Система также укомплектована термостатом, контролирующим уровень нагрева. Более сложные «умные» модели помимо поддерживания температуры на заданном уровне могут быть запрограммированы пользователем.

  • фольга, которая способствует равномерному распределению тепла;

Нагревательная пленка экологична и экономична. Согласно заявлениям производителей оптимальным для организма способом человека является такое отопление. Отзывы потребителей, знакомых с данной технологией на практике, лишнее подтверждение ее полезных свойств.

Чем хороша инфракрасная пленка

Многолетний опыт ставшего классическим конвекционного отопления показал – он недостаточно эффективный. Это связано с тем, что воздух при нагревании подымается вверх, образуя конвективный поток. Фактически тепловая энергия преимущественно уходит на обогревание потолка, что в принципе совершенно бесполезно. К тому же, как известно, воздух – это один из худших теплопроводников.

Совершенно по иному принципу работает инфракрасный обогреватель. Пленка излучает тепловые лучи, которые проходят через предметы, встречающиеся на пути и нагревают их, а они окружают теплом всех присутствующих. К тому же, если нет восходящих потоков, значит, нет и сквозняков или пыли.

Нагревание воздуха от вторичного излучения создает оптимально комфортную зону для проживания, и при этом не изменяется ни его химический состав, ни органика, ни уровень кислородных соединений, ни уровень влажности.

Волновой спектр ИК излучения в основном соответствует человеческому организму и когда человек поглощает волны, он как бы согревается изнутри. Поэтому при устройстве таких полов температура в помещении субъективно воспринимается выше. Это неоспоримое преимущество инфракрасной пленки для теплого пола. Отзывы потребителей говорят о том, что если помещение недостаточно прогрелось, в нем все равно очень комфортно.

Так же она намного быстрее прогревает помещение на фоне других систем обогрева.

Важным аргументом в ее пользу считается то, что излучение этого спектра не просто безвредно, а очень полезно – намного интенсивнее образуются отрицательные ионы, а они положительно влияют на организм человека. К тому же интенсивность электромагнитного излучения в сотни раз меньше, чем у обычного телевизора, хотя общая площадь теплого пола больше.

На заметку Инфракрасная греющая пленка с легкостью заменяет несколько систем ионизации воздуха типа широко известной лампы Чижевского.

Однако помимо этих неоспоримых преимуществ существует ряд характерных недостатков. Главный из них – соблюдение правильности подсоединение электрического кабеля к пленке. При несоблюдении технологии возможно нарушение сопротивления, что может повлечь за собой снижение технических характеристик.

Следующее, на что нужно обратить особое внимание – возможный ремонт терморегулятора теплого пола. В большинстве случаев выполнить эту работу самостоятельно не представляется возможным. Единственный вариант исправления неисправности – зачистка клемм в устройстве. Но это поможет только в том случае, если сбой функционирования произошел в результате окисления.

Монтаж

  • На плане комнаты отмечают места, где предполагается расположить крупную мебель. Следует учесть, что ИП не укладывают также по периметру с отступом от стены в 20 см. Эти участки также отмечаются на плане. Далее замеряют оставшуюся свободной площадь и рассчитывают количество необходимого материала.
  • Терморегулятор располагают рядом с проводкой с учетом, что он должен обслуживать порядка 15 м2 площади.
  • На пол кладут теплоотражающий экран, к примеру, фольгу и проклеивают стыки скотчем. В этом случае излучение будет уходить внутрь комнаты.
  • Затем укладывают саму ИП медными частями контактов в сторону пола по направлению стены, где расположен терморегулятор. При необходимости ее разрезают по специальной заводской разметке. Открытые участки изолируют с двух сторон. Как правило, для этого применяют пленочную изоляцию из битума.
  • К медным шинам без изоляции подключают металлические зажимы. Одна из его сторон вкладывается между контактом и нагревательной ИП, а другая под нее и зажимается пассатижами.
  • К зажимам параллельным соединением подключают провода. Используют параллельное подключение. Полученные соединения изолируют, используя битум или силиконовый герметик, и закрепляют скотчем.

На заметку Нужно учитывать: чем длиннее полотнища греющих секторов, тем меньше контактов. При этом длина полосы не может быть больше 8 м.

  • На ближайшую от терморегулятора секцию пленки монтируют термодатчик. Его размещают между пленкой и фольгированным экраном непосредственно на углеродную секцию.
  • Остается проверить работоспособность системы. После включения теплого пола в сеть проверяется напряжение, работа терморегулятора, термодатчиков и других элементов системы.
  • Завершив проверку, переходят к укладке напольного покрытия.

Расчет мощности

На первом этапе необходимо определить оптимальную мощность, которой должна обладать инфракрасная нагревательная пленка. Для этого понадобятся характеристики помещения — его площадь, объем и уровень тепловых потерь. Также большое значение имеет место установки нагревательных элементов.

Сначала вычисляется наиболее эффективная площадь покрытия. Традиционная установка на пол имеет ряд минусов. Прежде всего это запрет на монтаж в тех местах, где будет стоять мебель. Альтернативным способом является установка на потолок. Таким образом можно обеспечить максимальную площадь воздействия ИК излучения.

Затем рассчитывается оптимальная мощность. Она зависит от тепловых потерь в комнате. Для зданий с хорошим уровнем утепления можно воспользоваться соотношением 1 кВт тепловой энергии на 10 м² площади. Дополнительно учитываются характеристики конкретной комнаты. Так, для ванной потребуется большая тепловая мощность для поддержания комфортного уровня температуры. Чтобы не проводить самостоятельные расчеты можно воспользоваться данными из таблицы.

Тип помещения

Мощность Вт/м²

Кухня

От 110 до 130

Ванная

От 120 до 1540

Утепленный балкон (лоджия)

180

Гостиная и спальня

От 110 до 120

Коридор

От 115 до 130

Порядок вычисления эффективной площади обогрева для отопления инфракрасной пленкой заключается в следующем.

  1. Определяется место монтажа нагревательных элементов.
  2. Рассчитывается полезная площадь. Обычно она составляет около 75% от всей поверхности.
  3. Умножение значения полезной площади на требуемую мощность инфракрасной греющей пленки.

Также учитываются климатические особенности конкретного региона. Для южных областей можно применить понижающий коэффициент от 0,85 до 0,9. В северных регионах наоборот необходимо увеличить мощность отопления для поддержания нормального уровня температуры. Немаловажное значение имеет потребляемая мощность и параметры электрического тока. Для локального обогрева может использоваться инфракрасная пленка 12 вольт. Она устанавливается на сидение автомобиля и предназначена для поддержания нужного уровня нагрева в салоне машины.

Совет Для точности расчетов рекомендуется воспользоваться специальными программами. Они учитывают материал изготовления стен и пола, определяют зависимость номинальной мощности от этажности здания.

Популярные бренды: rexva, q term, heat plus

Немаловажное значение имеет качество нагревательных элементов. Оно напрямую зависит от соблюдения технологии изготовления и характеристик применяемых материалов. В настоящее время на рынке представлен ряд производителей, продукция которых отвечает мировым требованиям. Особое внимание рекомендуется уделить южнокорейским брендам.

При выборе необходимо обратить внимание не только на качество инфракрасной пленки для обогрева, но и на комплектацию. Обычно в нее входят соединительные элементы для подключения к электросети, датчик температуры и терморегулятор. Если же они отсутствуют — эти комплектующие необходимо приобрести отдельно. Представим вашему вниманию обзор трех популярных марок южнокорейского производства.

  • RexVa. Используют его и как основной, так и дополнительный источник отопления для домов, школ и других зданий, а также для прогрева ИК сауны и организации физиотерапевтических процедур при хронических заболеваниях. Нагревательным элементом служат углеродные полосы, покрытые высокопрочным полиэстером. Воздушная прослойка в районе контакта сведена к минимуму за счет ламинирования.

Отличительной особенностью является практически нулевой показатель электромагнитного поля.

Основные технические характеристики:

  • Ширина рулона — 500 мм (120 Вт/м²) и 1000 мм (240 Вт/м²);
  • Толщина пленки — 0,3 мм;
  • Длина полосы от 80 до 100 м;
  • Показатель максимальной температуры +60°С.

Дополнительно производитель предлагает несколько типов терморегуляторов — механических и электронных.

  • Q-TERM. ИП используют в жилых и подсобных помещениях, офисах и других с повышенной интенсивностью прохождения. Используются также для обогрева стен или потолка. Довольно популярны эти системы в качестве временного отопления для бытовок или недостроенных частных строений. Мощность нагрева полов – до 220 Вт на кв. м., а температура достигает 90 градусов.

Обладая аналогичными техническими характеристиками, инфракрасная пленка q term имеет более широкий диапазон моделей по мощности. Этот показатель зависит от ширины рулона. В настоящее время компания предлагает следующие типы пленочных нагревательных компонентов:

  • Term 502. Номинальная мощность составляет 100 Вт/м²;
  • Term 802. Для нее этот показатель равен 160 Вт/м²;
  • Term 1002. Самая мощная модель, который может обеспечить тепловую энергию 200 Вт/м².

После достижения нужно уровни температуры для ее поддержания система будет потреблять порядка 35% от максимальной мощности.

  • Heat Plus. Нагревательным элементом служит армированная карбоновая паста, нанесенная на пленку. Таким образом, полученное сплошное покрытие обеспечивает КПД порядка 98%. Мощность нагрева полов – до 450 Вт на кв. м., а температура достигает 70 градусов. Форма выпуска – стандартные рулоны, имеющие либо сплошной, либо полосатый слой.

Для выбора оптимальной модели рекомендуется ознакомиться с отзывами об инфракрасной пленке для теплого пола. Однако при этом нужно учитывать их субъективность. Во многом качество работы данной системы теплоснабжения зависит от правильности монтажа и эксплуатации. Зачастую инфракрасная пленка для отопления применяется в качестве дополнительного источника тепловой энергии.

Что такое инфракрасный пленочный теплый пол

Инфракрасное пленочное покрытие представляет собой рулонный материал. Это карбонатная паста, что запаяна в полиэстеровую или полипропиленовую пленку. По краям устанавливаются специальные токопроводящие шины. Чаще всего это полосы из серебра и меди. Именно по ним передается электрический ток. После того, как он проходит через карбон выделяется тепло.

Токопроводящие полосы собираются в секции, между каждой из них присутствует разделительная полоса. По ней удобно разрезать материал. Преимущество такой системы заключается в том, что если одна полоса выйдет из строя, то все остальные будут продолжать работать.

СПРАВКА. Ширина одного рулона комплекта пленочного теплого пола может варьироваться от 50 см до 1 м. В толщину пленка от 0,2 до 2 мм.

Пленочные типы пола безопасны для здоровья человека. Инфракрасный теплый пол не формирует электромагнитные волны. За счет прогрева мебели температура воздуха в комнате ниже, но при этом она достаточно комфортная. При нагреве предметов не происходит движение воздуха, поэтому пыль не поднимается. Это минимизирует риск развития аллергической реакции. Такой тип напольного покрытия полностью нейтрален. Он не создает никаких шумовых, химических и механических воздействий.

Виды плёнок и их характеристики

Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако, для разных типов помещений предназначены разные виды пленочного покрытия. В зависимости от максимальной температуры нагрева выделяются следующие разновидности напольного покрытия:

  • высокотемпературная ИК пленка;
  • низкотемпературная;
  • универсальная.

Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева составляет 50°C.

Низкотемпературные инфракрасные полы можно совмещать с ламинатом, линолеумом и другими тепло восприимчивыми покрытиями. В этом случае система прогревается до 27 °C.

Существует также ряд универсальных систем, которые можно совмещать с любым напольным покрытием. Они пользуются наибольшей популярностью, так как покупателю не нужно заморачиваться над совместимостью покрытий.

Второй вариант классификации – по типу нагревательного элемента. Выделяется несколько видов:

  • углеродные;
  • биметаллические.

При выборе теплого пола необходимо также обращать внимание на показатель удельной мощности. По этой характеристике выделяется 3 основных типа инфракрасных пленок:

  • слабая – 130–160 Вт/м²;
  • средняя – 170 и до 220 ВТ/м²;
  • высокая – выше 220 Вт/м².

Пленка со слабой мощностью применяется в небольших помещениях. Ее лучше всего совмещать с легкими напольными покрытиями. Покрытия со средней мощностью устанавливаются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Пленки с высокой мощностью монтируются в больших помещениях. Например, это может быть сауна или мастерская.

Недостатки инфракрасного пола

Пленочные полы имеют большое количество скрытых контактов. Перед укладкой напольного покрытия необходимо проверить работоспособность смонтированной системы.

К числу других недостатков инфракрасного пола относятся следующие характеристики:

  • работа от сети 220В;
  • нецелесообразность использования такой системы отопления в качестве основной;
  • места размещения инфракрасных обогревателей не должны перекрываться оборудованием или мебелью;
  • необходимость создания промежуточного слоя с высокой прочностью при монтаже мягкого напольного покрытия.

Работа от сети – потенциально опасный фактор. Несмотря на то, что присутствует заземление, а также система автоматического отключения присутствует риск поражения током.

СПРАВКА. Инфракрасный пол не такой экономичный как водяной.

Особенно большой разрыв в стоимости отопления получается, если для работы водяного пола используется природный газ. Такой источник отопления рекомендуется использовать в качестве дополнительного.

Перед укладкой мягкого напольного покрытия необходимо создать дополнительный прочный слой. Для этого может использоваться фанера, древесноволокнистые плиты и ДСП. Создание дополнительного покрытия не только улучшает прочность, но и увеличивает финансовые затраты.

Все минусы такого пола можно устранить при правильном планировании, грамотных расчетах и монтаже.

Где применяют пленочные системы

Инфракрасный пленочный пол имеет широкий спектр применения. Такой материал используется в качестве основного или дополнительного обогрева:

  • жилых помещений;
  • общественных зданий;
  • промышленных объектов;
  • сельскохозяйственных построек.

Часто инфракрасная пленка используется для дополнительного обогрева квартиры или дома. Ее можно комбинировать с любым напольным покрытием. В качестве основного источника тепла такая система используется в помещениях, где нет стационарного отопления или на период между сезонами.

Такой тип теплого пола может использоваться в качестве временного или аварийного обогрева.

СПРАВКА. Пленку можно монтироваться не только на горизонтальные, но и на вертикальные или наклонные поверхности.

При необходимости такой материал можно с легкостью демонтировать и перенести в другое место. Если площадь демонтажа маленькая, то это займет несколько минут.

Инфракрасный пленочный пол – это отличный вариант для обогрева общественного или промышленного здания. Его можно применять для дополнительного отопления:

  • детского сада;
  • гостиницы;
  • больницы;
  • школы;
  • спортивного зала.

За счет подключения специального пульта управления можно управлять температурой в разных помещениях одновременно. Такие системы обогрева рекомендуется использовать на объектах тепличного хозяйства и животноводства. Часто инфракрасная пленка применяется обогрева зимнего сада или парника. Это также отличный вариант для птицефермы или свинофермы.

При помощи инфракрасного пленочного пола можно хорошо прогреть маленькую комнату и поддерживать оптимальную температуру воздуха в большом помещении. Это хорошая альтернатива водяному полу или обычным обогревателям.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
