Что такое молниезащита и почему она так важна ↑
Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.
Металлическая кровля наиболее опасна
Залог защиты от молнии – комплексный подход ↑
Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.
Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:
- стержневой;
- тросовый;
- сетчатый.
Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.
Устройство молниезащиты
Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.
Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.
Внутренняя молниезащита также важна
Из чего состоит молниеотвод ↑
Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:
- молниеприемник;
- токоотвод;
- заземлитель.
Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.
Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.
Стержневой молниеприемник на крыше
Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.
Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.
Подготовка к самостоятельной установке громоотвода ↑
Самым простым этапом организации молниезащиты является ее установка. Куда более ответственными считаются подготовительные работы: расчеты, выбор места и материалов. Отсутствие критических ошибок на этом этапе гарантирует 60% успеха. Именно поэтому не следует преуменьшать важность тщательной и скрупулёзной подготовки.
Схема отведения ударов молнии
Формула для точного расчета ↑
Не нужно полагать, что любой длинный обрезок арматуры, установленный на крыше дома и соединенный с землей проводом защитит жилище от удара молнии. Громоотвод – конструкция достаточно сложная и чрезвычайно ответственная. Перед тем как сделать молниеотвод в частном доме, необходимо произвести все расчеты, оценить риски и учесть все мельчайшие нюансы.
Для расчета не нужно изучать пособие по электромеханике и вспоминать правило буравчика. Задача – подобрать необходимый размер громоотвода, чтобы обеспечить защиту на нужной вам площади. Если точно просчитать зону действия по формулам, можно добиться защиты 98%, что исключает попадание молнии в дом.
Если речь идет о молниеотводе стержневого типа, который идеально подходит для защиты небольшого дома или дачи, зона защиты имеет форму конуса. Расчетными методами были получены коэффициенты, которые используются для определения необходимой высоты громоотвода.
h = (rх+ 1,63hx)/1,5, где h – высота стержневого молниеотвода;hx – высота защищаемого здания;rx – необходимый радиус зоны защиты на уровне верхней точки защищаемого здания.
Эта формула верна для громоотводов высотой не более 150 м, что более чем достаточно для устройства молниезащиты частного дома.
Зона защиты громоотвода
Выбор материала для громоотвода ↑
Перед тем как сделать громоотвод на даче или у себя дома, нужно определиться с материалами. Металл для изготовления имеет большое значение. На сегодняшний день его делают из стали, меди или алюминия. Разница значения сопротивления этих материалов обуславливает разную необходимую площадь поперечного сечения.
Чтобы отобразить свойства всех трех видов наглядно, данные внесены в таблицу:
Минимальные размеры проводников при использовании разных материалов
Из таблицы видно, что лучше всего с задачей справляется медь. Дешевле делать громоотвод своими руками из стального профиля. Токоотвод имеет меньшее сечение, нежели остальные элементы молниезащиты. Правильно будет постепенно наращивать его толщину от молниеприемника к заземлению. Лучше всего использовать один и тот же металл для всей конструкции.
Медь – самый надежный материал
Место установки громоотвода и заземлителя ↑
Не менее важно правильно подобрать место для установки. Громоотвод должен быть самой высокой точкой на участке. Не забывайте про зону защиты в форме конуса. Следите, чтобы весь ваш дом попадал в эту зону. Получается, что чем дальше от дома находится защита, тем выше он должен быть.
Из экономических соображений разумней располагать громоотвод на крыше дома, тогда не придется тратиться на дополнительное сооружение высокой опоры. Профессионалы не рекомендуют устанавливать молниеприемник по центру крыши, лучше закрепить его на одной из стен. Так вероятность того, что на пути молнии станет какой-то элемент кровли снижается.
Отдельно следует подумать о размещении заземлителя. В тот момент, когда разряд огромной мощности будет уходить в землю, около заземлителя не должно быть никого. Поэтому ограничивается минимальное расстояние от заземляющего контура до стены дома – 1 м, и до пешеходных дорожек и тротуаров – 5 м. Расположите заземлитель в укромном месте, сделайте ограждение или установите предупреждающий знак.
Опора должна быть надежно закреплена
Алгоритм установки молниеотвода ↑
После того как все необходимые расчеты выполнены, место установки выбрано, а нужное количество подходящего материала закуплено, можно приступать к сооружению молниезащиты. Установка производится в несколько этапов. Основным монтажным работам предшествуют земляные. Подробную инструкцию о том, как сделать громоотвод в частном доме можно посмотреть в видео:
Видео:Громоотвод частного дома ↑
Обязательные работы по заземлению ↑
Несмотря на то что громоотвод располагается на высоких опорах, начинать его установку следует с земли. Первым делом нужно вырыть яму для заземления. До того как сделать громоотвод на даче или на приусадебном участке, определитесь с типом заземления.
Заземлитель замкнутой формы представляет собой три металлических стержня, сваренных треугольником при помощи металлической полосы. Для такого типа заземления придется вырыть яму соответствующей формы и глубины. Линейный тип заземления требует для установки наличия траншеи. Электроды заземления устанавливаются в одну линию и соединяются сваркой.
Для замкнутого заземлителя яма будет выглядеть так
Не стоит рыть яму глубиной равной длине электродов. Достаточно углубиться в грунт на 0,5-1 м. Стержни заземлителя все равно нужно будет забивать в землю. Проанализируйте в каком месте токоотвод будет встречаться с землей и соедините эту точку с местом залегания заземлителя глубокой траншеей.
Внутренняя система молниеотведения тоже должна быть заземлена. Щиток соединяется с заземлителем длинным проводом, который прокладывается под землей. Для этих целей нужно вырыть еще одну траншею, соединяющую будущий заземлитель с устройством защиты от перенапряжений.
Позаботьтесь о грунте. Чтобы ток легко уходил в землю, почва должна иметь высокий показатель электропроводности. Песчаные грунты не могут похвастаться таким свойством. Часто почву в районе заземления искусственно пропитывают раствором соли, чтобы поднять этот показатель.
Порядок основных работ ↑
Конструкция заземления проста, но должна отвечать всем требованиям надежности и безопасности эксплуатации. В качестве заземлителя в домашних условиях используйте несколько длинных отрезков стального профиля: уголок, полоса, труба. Они соединяются между собой очень прочно – сваркой. Материал для заземлителя следует брать с большим запасом. Находясь под землей во влажной среде, металл легко поддается коррозии, ржавеет, разрушается и уменьшается в размерах.
Заземление частного дома
Установите опору для молниеотвода в выбранном месте. Она должна быть устойчивой и прочной, чтобы защита от молнии не упала и не сломалась от сильного ветра еще до того, как начнется гроза.
Подготовьте стержневой молниеприемник нужной длины, которую вы вычислили по формуле. Если у вас не нашлось одного длинного отрезка металлопроката, ничего страшного. Можно соединить сваркой несколько частей. Если в качестве громоотвода вы взяли полую трубу, заглушите ее край металлической пробкой и заварите. Установите молниеприемник на опору.
Молниеприемник нужно надежно закрепить
Провод подходящего диаметра и длины нужно очень надежно подсоединить к молниеприемнику. Вместо толстой проволоки можно использовать стальную полосу. Она тоже достаточно гибкая и не хуже справляется с отводом разряда по контуру заземления.
Токоотвод должен быть изолирован от металлических частей кровли
Проконтролируйте, чтобы контур заземления по всей длине не соприкасался с металлическими частями дома. Как известно, ток движется по пути наименьшего сопротивления. Неправильная организация молниезащиты может пустить разряд молнии в 200 000 А в другом направлении.
Медный токоотвод
Токоотвод должен привариваться к заземлителю не только в месте их соединения, но и по всей длине заземлителя, уходя в почву. Заземлитель забейте в землю, а яму и все траншеи – засыпьте.
Регулярный уход за молниеотводом ↑
Молниеотвод – конструкция, выполненная из металла. А металл крайне плохо переносит агрессивное воздействие окружающей среды. Чтобы ваш громоотвод не покрылся ржавчиной и не потерял своих свойств, нужно регулярно проводить осмотр и проверку системы.
Изначально на этапе монтажа все болтовые соединения нужно заизолировать и защитить от коррозии специальным составом. Повторять эту процедуру следует ежегодно. Сварные соединения нужно покрыть краской для защиты.
Проверяйте систему по всей длине
Весной, до начала сезона грозовых дождей, желательно провести визуальный осмотр всего контура, проверить контакты, при необходимости, зачистить их от окиси. Плохой контакт в контуре громоотвода очень опасен и может вызвать размыкание системы или возгорание.
Подземную часть молниезащиты тоже следует контролировать. Делать это можно не ежегодно, но не реже одного раза в три года. Заземлитель и токоотвод откапываются и проверяются на предмет повреждений и коррозионных разрушений. Иногда ржавчина так «съедает» металл, что некоторые элементы заземлителя приходится менять.
Важно понимать, что лучше не установить защиту вообще, чем сделать это неграмотно. Когда речь заходит о таком высоком напряжении и силе тока, любая ошибка может стать фатальной. Если вы не уверены в своих силах и сомневаетесь, что сможете установить громоотвод в частном доме своими руками, лучше не рискуйте, а обратитесь за помощью к профессионалам.
«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное — отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!
Удар молнии в дом нельзя назвать красивым
Варианты молниеприемника для частного дома
Можно назвать три основных вида молниеприемника по типу конструкции:
- стержневой молниеприемник;
- в виде сетки;
- тросовой молниеприемник;
- покрытие крыши в качестве молниемника.
Штыревой молниеприемник можно приобрести или сделать самому
Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.
Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.
Молниеприемник в виде сетки удобен для большой крыши
Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.
Тросовый молниеприемник удобно разместить на коньке
В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.
Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.
Фальцевая кровля в качестве молниеприемника
Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.
На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева. Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.
Как работает токоотвод
В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.
Токоотвод на крыше, на стене и цоколе дома
Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.
Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути. При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.
Требования к заземлителю
Заземлитель представляет из себя несколько металлических стержней, забитых в грунт и соединенных между собой горизонтальной полосой при помощи сварки. Полоса выводится на поверхность земли и приваривается к токоотводу. Как правильно обустроить заземляющий контур, подробно рассказано в статье «Как сделать заземление 220в и 380в в частном доме своими руками — устройство и все размеры».
Так выглядит готовый к проверке контур заземления
Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).
Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.
Защитная зона громоотвода
Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.
Размер защищаемой зоны определяется высотой размещения молниеприемника
Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.
Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности. В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.
В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.
Монтируем молниезащиту своими руками
В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.
При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.
Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.
Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.
Размеры контура заземления в виде треугольника
Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.
После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.
Стандартный прибор для измерения сопротивления заземления
Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.
Зачем нужен молниеотвод
Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю. Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?
- Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
- Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
- Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?
Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.
Молниеотвод защищает строение от попадания разряда молнии
Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.
Когда нужно монтировать громоотвод в частном доме
Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.
Молния земля-облако
По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).
Теперь будет понятнее, когда надо монтировать на дом молниеотводы.
- Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
- Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.
Стоит позаботиться о защите дома от молний
Как действует громоотвод
Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.
Важно. Если в громоотвод попала молния, это значит, что он смонтирован неправильно и вместо пользы приносит вред.
За ударом молнии следует пожар. И лучше предупредить его, чем тушить
Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.
Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.
Пошаговая инструкция установки
Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.
К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.
Крыша, на которой будет установлена молниезащита
Шаг 1. Отогните усик крепления проводов, соберите две половинки коньковых держателей.
Как отогнуть усик
Как должна выглядеть деталь
Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.
Фиксация элементов
Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования. Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.
Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши. Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.
Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.
Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.
Затягивание гаек
Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.
Крепление проволоки в держателях
- Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
- За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
- В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.
Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными. Проволоку зажимайте специальными язычками пассатижами.
Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.
Сгибание выступающего конца, далее последует его обрезка
Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.
Нанесение мастики или солидола
Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.
- Одноволновая металлическая черепица. Надо немного освободить саморезы, приподнять лист и в образовавшуюся щель просунуть крепежный кронштейн. Он имеет изогнутую форму ножки, которая заходит в углубления металлической черепицы и прочно в ней фиксируется. Затяните саморез крепления кровли. Устанавливайте проволоку и зажимайте ее язычками.
Между листами крепят кронштейн
Установка проволоки

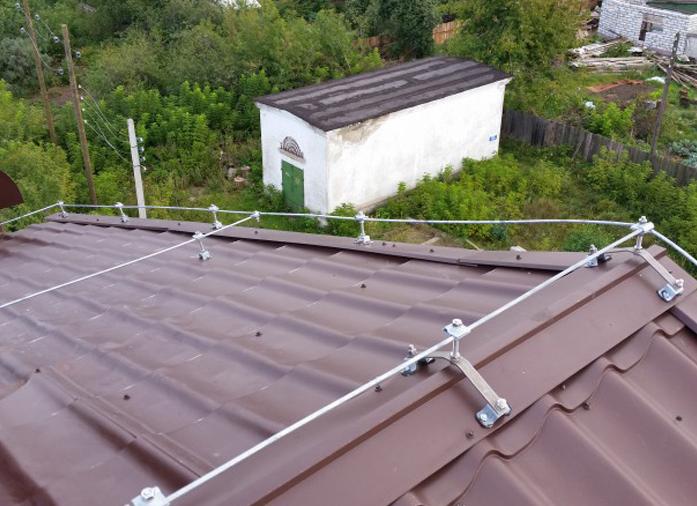

Итоговый результат
- Штучная черепица. Для такой кровли имеются специальные кронштейны, они имеют увеличенную длину ножки и несколько просечек с язычками. Язычок перед установкой кронштейна надо отогнуть на расстоянии, равном длине штучной черепицы, за счет этого увеличивается прочность крепления. Затем следует приподнять черепичину и подсунуть под нее кронштейн, при опускании кровли он фиксируется в неподвижном положении. Проволока к нему крепится обычным способом.
Специальный кронштейн
Установленные кронштейны
Фиксация проволоки
Итоговый результат
- Листовая металлическая черепица. Для крепления проволоки продаются специальные кронштейны, которые нужно фиксировать сверху кровли саморезами. Надо добиваться, чтоб саморезы обязательно попадали в доски обрешетки. Для герметизации отверстия используются две резиновые прокладки. Одна устанавливается между кронштейном и поверхностью кровли, а вторая между кронштейном и шайбой самореза.
Кронштейн с прокладкой и шайбой
Зафиксированные кронштейны
Фиксация проволоки в кронштейнах
Узел стыковки
Молниезащита
- Гибкая битумная черепица. Это кровельное покрытие имеет сплошное основание, что намного упрощает технологию фиксации кронштейнов. Они прикручиваются к поверхности обыкновенными саморезами по дереву, для герметизации отверстий используются резиновые подкладки.
Фиксация кронштейна саморезами
Проволока зажата в кронштейне
Молниезащита на крыше
Крепление токоотвода на стене
Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.
Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.
Кронштейны прикручены к кромке водосточного желоба
Способ прокладки токоотводов
Установленные на доме токоотводы присоединяется к заземлению.
Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной
Контрольный зажим токоотвода
Изготовление заземления
Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.
Для чего заземляют молниеотводы
Общие советы по изготовлению
- У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
- Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
- Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
- Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.
Важно. Категорически запрещается подключать заземлению громоотвода заземление проводки дома – в случае короткого замыкания возможно поражение электрическим током.
Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.
Теперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам. А как этого достичь, можно прочитать на страницах нашего сайта.
