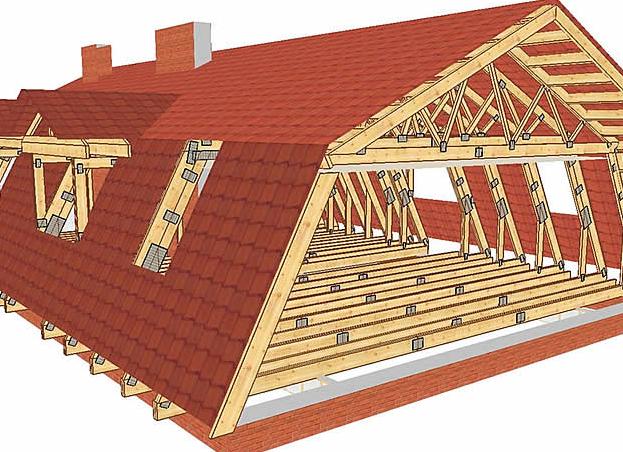

Ломаная крыша своими руками

Ломаная крыша своими руками: расчет и монтаж

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

  • Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
  • Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
  • Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
  • Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
  • Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
  • Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

  1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
  2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
  3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
  4. Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
  5. Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
  6. Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
  7. Устанавливается подвесная бабка между коньком и затяжкой.

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Рекомендации по расчету кровельной конструкции

Ломаная мансардная крыша

Схема устройства стропил ломаной крыши

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы. Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

  • вес финишного кровельного покрытия;
  • нагрузку, создаваемую изоляционными материалами
  • массу элементов обрешетки, а также контробрешетки;
  • длину пролета между свесом карниза и кровельным коньком;
  • наклон кровельных скатов;
  • шаг размещения элементов обрешетки и стропильной системы;
  • разного рода временные и дополнительные нагрузки. Сюда относится вес работников, занимающихся обустройством кровли, масса мансардных стеклопакетов, элементов вентиляционной системы, ограждений и прочих дополнений.

    Расчет мансардной кровли

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

Расчет и создание стропильной системы ломаной крыши

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

Таблица

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

Пиломатериалы для крыши

Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Пиломатериалы для крыши

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

Пропитка для дерева

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Крепёж для бруса

Крепёж для бруса

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Порядок возведения крыши

Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

Первый шаг

Закрепите мауэрлат на верхнем обвязочном брусе.

Схема укладки мауэрлата

Крепление мауэрлата

Второй шаг

Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

Соединение стропил с мауэрлатом

Третий шаг

Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

Крепление балок перекрытия

Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

Крепление балок перекрытия

Крепление балок перекрытия

Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

Стропильная система наслонная

Ломаная крыша

Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

Строительство ломаной крыши

Строительство ломаной крыши

При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

Нижние стропила для мансардной крыши

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Прибивание обрешетки

Крепление обрешетки на ломаной крыше

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Ломаная мансардная крыша

Утепление крыши

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Ломаная крыша

Удачной работы!
