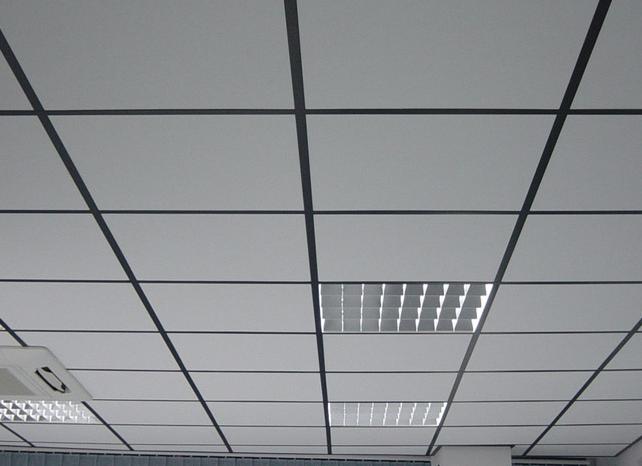

Потолки из армстронга

Содержание

Монтаж подвесного потолка армстронг

Подготовительный этап

До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.

Монтаж каркаса

По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.

Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.

Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.

Схема крепления профилей каркаса

Важно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей.

Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.

Монтаж потолочных плит

Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.

Установка потолочных плит к содержанию

Как составляется схема монтажа и установки подвесов

Ниже на схеме приведены два примера возможного монтажа профилей и плит. По нормам крепление подвесного потолка Армстронг должно планироваться таким образом, чтобы между точками подвеса расстояние не превышало 1200 мм, при этом точка монтажа подвеса на потолке должна быть удалена по горизонтали на 450 мм, не более того.

В случае А в помещении может быть выполнен монтаж под семь потолочных плит, из которых пять полных, по 600 мм, и две обрезные, по 150 мм. Всего получается 3300 мм, размер по горизонтали. В результате уменьшенное расстояние, менее чем 2/3 от длины плиты, приводит к нарушению условий монтажа и обязательно вызовет прогиб поперечных балок. В случае Б набор потолка формируется из четырех целых и двух отрезанных до 450 мм панелей. Этот вариант можно считать оптимальным.

Точно так же возникает прогиб, если расстояние между подвесами больше 1200 мм, а удаление линии подвесов от стенки превышает 450 мм. В этом случае для монтажа приходится искать более разгруженный вариант установки профилей Армстронг.

Кроме того, существуют требования по параллельности осей направляющих балок, разность расстояний между параллельными точками в начале профиля и на конце не должна превышать 7 мм. После того как выполнен монтаж профиля на потолке, разность диагоналей на любом элементе окна подвесного потолка не должна превышать 2 мм.

Совет! Если приходится стыковать направляющие планки, то места с замками лучше всего располагать в шахматном порядке.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Монтаж подвесного потолка Армстронг не представляет особой сложности, но требует аккуратности в работе с профилями. После завершения работ собранному подвесному потолку дают выстояться, чтобы конструкция под весом декора осела, и стали видны все прогибы и участки с предельным уровнем деформации профиля. Через пару часов можно вскрыть облицовку и подтянуть подвесы. Подобная процедура проводится для больших или очень длинных помещений с зеркальными панелями, для небольших комнат коррекцию обычно выполняют сразу после укладки декора.

  • Побелка потолка своими руками
  • Как выбрать потолочный плинтус правильно
  • Ремонт натяжного потолка своими руками от залива, пореза
  • Какие бывают потолочные панели

Устройство системы

Подвесной потолок Армстронг состоит из системы профилей, при помощи подвесов прикрепленных к черновому потолку. Эти профили образуют квадратные или прямоугольные ячейки, в которые устанавливаются светильники и плиты. Все это вместе и является потолочной системой армстронг.

Потолок Армстронг — один из вариантов

Профили есть несущие (направляющие). Именно они через подвесы крепятся к черновому потолку и несут основную нагрузку. Общая масса всей системы невелика, потому устанавливаются направляющие через 120 см. Вдоль размеченных линий с шагом 50 см монтируют подвесы. В их нижней части есть крючки, а в направляющих имеются отверстия. Направляющие просто навешиваются на крючки. После этого получили параллельные направляющие, расставленные с шагом 120 см.

Устройство потолка армстронг

Между ними с таким же шагом — 120 см — устанавливается поперечный профиль. В результате получаем клетку 120 см * 120 см. Плиты подвесного потолка Армстронг имеют размер 60*60 см (если быть точными, то 598 мм * 598 мм). Для их установки еще крепят профили каркаса — чтобы получилась клетка с нужными размерами. После этого остается только смонтировать светильники и установить в ячейки плиты.

Достоинства и недостатки

Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

  • Невысокая цена. Это самый дешевый способ устроить подвесные потолки.
  • Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн.
  • Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум.

    Такой вариант подойдет для дома

  • Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом.
  • Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая.
  • Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.

Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

Элементы системы

Потолочная система Армстронг состоит из набора элементов, которые легко между собой соединяются. Одно из ее достоинств — модульность, которая позволяет получить потолок любого размера и конфигурации. Проблема только с нелинейными формами — они не предусмотрены и штатных решений нет. Потому этот вид подвесного потолка используется только в квадратных и прямоугольных помещениях.

Это вариант потолка Армстронг со смешанным заполнением

Профили

Профили для потолка армстронг деалют из легкого алюминиевого сплава. На верхней части профилей нанесена перфорация, при помощи которой они крепятся к подвесам и стыкуются между собой. Нижняя часть профилей — та, которая видна из помещения — может иметь серебристый цвет, но чаще — белый. Также есть черные и золотистые, можно найти другие цвета, но их уже надо искать.

Чаще всего профиля окрашены в белый цвет

Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть цельными (в случае необхоидимости могут сращиваться), потому длину подбираем такую, чтобы профиль был не короче помещения. Его нарезают на участки нужной длины.

Поперечные профили набираете частично длиной 120 см, частично — 60 см. Придется считать, сколько нужно каких для создания подвесной системы в вашем случае. Резать их не получится — по краям сделаны выступы, при помощи которых они стыкуются с несущими.

Монтажная схема потолка армстронг и ее компоненты

Несущие и поперечные профили бывают двух размеров — под разные типы плит: с полочкой на 15 мм и 24 мм. Разной бывает и «спинка» — под разную толщину плит (19 мм, 24 мм и 29 мм).

Есть еще пристенные профили. Они выполнены в виде уголка, монтируются по периметру помещения. На них опираются крайние плиты. Они тоже есть с полочками разной величины — 19 мм и 24 мм.

Плиты

Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:

  • Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал).

    Плиты для потолка Армстронг касса Эконом

  • Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85% против 65% у класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс).

    Плиты класса Прима

  • Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс).

    Влагостойкие плиты для потолка Армстронг

  • Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
  • Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард).

    Акустический и гигиенические — для специфического применения

  • Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж).

    Дизайнерские. Это только основные есть варианты

Выше речь шла о аутентичных плитах, которые производит фирма Armstrong. Есть другие типы и виды, производимые другими кампаниями. Название и внешний вид могут отличаться, но деление по категориям примерно такое же.

Некоторые виды из других материалов и в другом стиле

Например, есть металлические плиты — белые, из цельного листа и с перфорацией разного размера и формы, есть крашенные в разные цвета, есть из пластика — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему встраиваются различные плиты.

Типы профилей и плит

Еще один момент: плиты на потолок Армстронг по краям имеют выступ. Этот выступ бывает разной ширины и глубины. Под размеры этого выступа и подбирается тип профиля. Может быть и наоборот, но они должны стыковаться.

Подвесы и чем их можно заменить

Подвесы для потолков Armstrong имеют в верхней части отверстие для установки крепежа, в нижней — крючок, которым удерживается профиль. Верхняя часть крепится к потолку при помощи дюбелей или другого крепежа (в зависимости от материалов перекрытия).

Подвесы есть различных конструкций

Из всего этого разнообразия чаще всего используется вариант с двумя шпильками (на фото выше — третий справа и на фото внизу). Эти подвесы недорогие, быстро собираются, позволяют легко регулировать высоту потолка, когда возникает необходимость выставить его в одной плоскости.

Как использовать подвес при монтаже потолка Армстронг

Но эти подвесы имеют минимальную высоту 25 см. Это много даже в некоторых офисах, а уж в домах и квартирах и подавно. Выход — укоротить шпильки (как на верхнем фото справа) или использовать подручные материалы. Наиболее подходящие — стальные шпильки с кольцом на конце и кусок упругой сталистой проволоки. Минус этого крепления — сложно регулировать высоту подвеса. Придется изготавливать их точно той длины, которой они необходимы.

Чем можно заменить подвесы

Также подойдут дюбеля с крючками на концах. Но тут тоже понадобятся дополнительные крючки из проволоки, так как слишком маленькое расстояние до потолка не позволит уложить плиты — необходимо пространство для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и то будет очень неудобно. Желательно иметь хотя-бы 50 мм. Но это только в том случае, если в потолок не устанавливаются светильники или вентиляторы.

Светильники и вентиляционные решетки

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

Пример использования светильников и вентиляционных решеток в офиссе

В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.

Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

  1. Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
  2. По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.

    Крепление пристенных профилей

  3. Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).

    Лучше нарисуйте план, а после приступайте к монтажу

  4. На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.

    Установка подвесов

  5. На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.

    Навешиваем несущие профиля и закрепляем их на крючках

  6. Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
  7. Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.

    Собираем решетку из профилей

  8. Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
  9. В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

    Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Пленочный натяжной

Наиболее распространенный тип натяжных потолков — пленочный, с гарпунным креплением.

Пленочный потолок в спальне автора статьи

Сам потолок представляет собой тонкую пленку из пластифицированного поливинилхлорида, изготовленную по форме помещения (но имеющую на 20% меньшую площадь) и снабженную гарпуном — приваренным по периметру виниловым профилем.

При монтаже пленка вместе с воздухом в верхней части комнаты разогревается тепловой пушкой (как правило, газовой), после чего гарпун заводится в паз закрепленного на стенах или поверхности перекрытия багета (алюминиевого или пластикового крепежного профиля). При охлаждении пленка натягивается и образует идеально ровную поверхность.

Установка натяжной пленки с гарпунным креплением

Обратите внимание: наряду с гарпунным креплением применяется штапиковое; однако оно пользуется куда меньшей популярностью из-за сравнительной трудоемкости монтажа.

Устройство штапикового крепления

Преимущества

  • Дешевизна. Цена квадратного метра пленки с монтажом опустилась до 300рублей и продолжает падать;
  • Минимальное расстояние от чернового потолка. При монтаже багета на поверхность ровного перекрытия комната станет ниже всего на 15 мм;

Однако: в более реалистичном сценарии — при настенном монтаже багета — поверхность пленки будет уже на 4 сантиметра ниже самой низкой точки перекрытия.

  • Влаго- и водостойкость пленки. Она может эксплуатироваться во влажных помещениях, не боится грибка и затоплений. Более того: при потопе пленочный может задержать до 50 литров воды на квадратный метр поверхности, защитив ваше имущество от контакта с водой;

Натяжная пленка задержала воду при затоплении ванной комнаты

Подсказка: позже вода выливается через отверстие под светильник без демонтажа пленки.

  • Прекрасные декоративные качества. Глянцевые пленочные заставляют комнату выглядеть выше реального размера благодаря призрачному отражению их интерьера;
  • Простой уход. Пленка отмывается от загрязнений мыльной водой с минимальными затратами сил и времени.

Уход за пленкой ПВХ: быстро, просто, дешево

Недостатки

  • Низкая термостойкость. Пленка может провиснуть или оплавиться над газовой плитой или вблизи отопительного стояка;
  • Невысокая прочность по отношению к механически воздействиям. Производители конкурирующих решений часто приводят в качестве негативного примера разрыв пленочного потолка выстрелом пробки от шампанского;

Борис подтверждает: где тонко, там и рвется

  • Непроницаемость для воздуха, ограничивающая вентиляцию перекрытия во влажных помещениях. Последствием может стать поражение перекрытия грибком;

Впрочем: эта проблема решается установкой в потолок по периметру ванной или туалета небольших вентиляционных решеток.

  • Сложность установки светильников, потолочных вытяжек и т.д. По понятным причинам они не могут крепиться прямо на поверхность . Для их монтажа на поверхности перекрытия крепятся площадки или стойки, в пленке же вырезаются отверстия с предварительной наклейкой термоколец;

Плафон крепится к предварительно закрепленной на перекрытии монтажной площадке

  • Ширина бесшовного потолка обычно ограничена 2,2 — 3 метрами (читай — шириной применяемой для его производства пленки). Большую ширину (до 5 метров) имеет сравнительно редко встречающаяся на просторах нашей великой и необъятной немецкая пленка ECOfolie. При значительном размере потолка его внешний вид портит сварной шов — не бросающийся в глаза, но все же заметный;
  • Между заказом потолка и его установкой проходит как минимум несколько дней: полотно нужно сварить с гарпуном в промышленных условиях;
  • Натянутая пленка обладает довольно сильным специфическим запахом, который выветривается в течение 2-3 недель.

Тканевый натяжной

Тканевый натяжной потолок менее популярен по сравнению с пленочным из-за большей стоимости квадратного метра, обусловленной как более высокой себестоимостью материала (полиэстеровой ткани), так и более сложным монтажом.

Матовый, тканевый, натяжной

В отличие от пленки, тканевое полотно монтируется без разогрева. Полотно натягивается и зажимается в багете-клипсе с последующей обрезкой краев.

  • Минимальное расстояние между перекрытием и поверхностью тканевого потолка — всего 9 миллиметров;
  • Полиэстеровая ткань проницаема для воздуха, что снимает проблему вентиляции перекрытия;
  • При монтаже помещение не подвергается воздействию высоких температур. Раз так — ему не требуется эвакуация цветов, бытовой техники и деревянной мебели;
  • Заказчику не нужно ждать изготовления по его размерам: полотно выкраивается непосредственно на объекте;
  • Ткань гораздо прочнее виниловой пленки. Повредить ее можно только намеренно, с приложением значительного усилия;
  • Она обладает более высокой термостойкостью и, в частности, не боится контакта со стояками ГВС и отопления.

Полиэстеровая ткань стойко переносит нагрев до умеренно высоких температур

  • Куда более высокая по сравнению с натяжной пленкой из ПВХ стоимость (от 800 рублей за 1 м2);
  • Невозможность сращивания полотен (максимальная ширина потолка ограничена пятью с небольшим метрами);
  • Потолок прекрасно переносит сухую чистку, а вот после влажной на его поверхности могут остаться неопрятные разводы;
  • Монтаж тканевого полотна требует большего опыта по сравнению с гарпунным креплением виниловой пленки: натянуть его без складок и неровностей — достаточно трудная задача;
  • Если гарпунное крепление позволяет при необходимости снять пленочный потолок и натянуть его заново, то полиэстеровое полотно после обрезки излишков ткани закрепить повторно невозможно;

Обрезанное по месту полотно невозможно натянуть повторно

  • Большинство тканевых полотен не обладает водонепроницаемостью.

Гипсокартонный

Подвесной потолок из гипсокартона привлекателен прежде всего тем, что его легко смонтировать своими руками, с использованием самого доступного инструмента. Монтаж не требует высокой квалификации и значительного опыта.

Гипсокартон — материал, состоящий из гипсового сердечника и оболочки из крафт-бумаги.

Структура ГКЛ: гипсовый сердечник и многослойная картонная оболочка

Он крепится к каркасу подвесной конструкции саморезами с последующим армированием и шпатлеванием швов.

Крепление ГКЛ

Для сборки каркаса используется оцинкованный П-образный профиль четырех видов:

  1. ПП (потолочный);
  2. ПНП (потолочный направляющий);

Профили ПП (слева) и ПНП (справа вверху)

  1. ПС (стоечный);

Профиль ПС предназначен для монтажа стен, но используется и для сборки каркасов

  1. ПН (направляющий).

Крепление элементов каркаса к потолку и стенам выполняется непосредственно, с помощью анкеров и дюбель-гвоздей, или посредством подвесов — прямых и регулируемых.

  • Возможность монтажа арок, многоуровневых конструкций, потолочных коробов произвольной формы;

На фото — потолочный короб из гипсокартона на завершающей стадии отделки

  • Термостойкость в диапазоне до 100-120°С (что, среди прочего, означает полную совместимость с встроенными светильниками на лампах накаливания и галогенных лампах);
  • Простая установка светильников, вытяжных вентиляторов и прочего оборудования. Встраиваемые светильники ставятся в вырез в ГКЛ и удерживаются в нем пружинными фиксаторами.

Встраиваемый led-светильник удерживается в вырезе потолка пружинными фиксаторами

Накладные светильники, вытяжки и т.д. крепятся к профилям каркаса или деревянным закладным;

вытяжка крепится через гипсокартон к профилю каркаса

  • Прочность по отношению к умеренным механическим воздействиям;
  • Паропроницаемость (читай — вентиляция перекрытия над подвесным потолком).
  • Высокая стоимость при монтаже «под ключ» (от 800 руб./м2 для одноуровневого фальш-потолка и от 1500 руб./м2 для многоуровневой конструкции);
  • Нестойкость к затоплениям: после организованного соседями сверху потопа, владельцу придется сделать как минимум косметический ремонт);

Переживший затопление ГКЛ потребует косметического ремонта

  • Длительность монтажа (в большой степени из-за технологических пауз при грунтовке, шпатлевании и покраске);
  • Невозможность демонтажа участков потолка без его повреждения.

Впрочем: получить доступ к разведенным над потолком коммуникациям поможет простая инструкция — вырежьте в ГКЛ отверстие и вклейте в него на жидкие гвозди или силикон пластиковый люк.

Люк в гипсокартонном коробе для обслуживания вытяжного канального вентилятора

Панельный

Потолок из виниловых стеновых панелей — популярное решение для ванных, санузлов, коридоров и кухонь. Панели крепятся саморезами с пресс-шайбами к уже знакомому нам каркасу из оцинкованного профиля.

Для окантовки панельного могут использоваться:

  1. Пластиковый плинтус;
  2. Пенопластовый или полиуретановый багет;
  3. Стартовый L- или F-профиль для панелей.

Сборка из виниловых стеновых панелей

  • Дешевизна (с учетом стоимости каркаса — от 300-350 рублей за квадрат);
  • Механическая прочность;
  • Водостойкость (в том числе при затоплениях: после потопа пластиковый потолок достаточно протереть от потеков);
  • Несложная установка светильников и прочего оборудования (люков, вентиляции и т.д.) в вырез панели;

Отверстия под встроенные светильники в пластиковом потолке

  • Предельно простой уход: ПВХ стоек к любым бытовым моющим средствам, включая растворы кислот и щелочей.
  • Ограниченная термостойкость (до 80°С);
  • Швы остаются видимыми даже у так называемых бесшовных панелей;
  • Пластиковый может принимать только простые геометрические формы. О сложных многоуровневых конструкциях речь не идет.

Реечный

Как и пластиковый, реечный потолок прекрасно подходит для влажных и небольших по площади помещений.

Реечный

Алюминиевые, оцинкованные или пластиковые рейки крепятся в подвешенных к перекрытию гребенках-стрингерах с использованием пристенных профилей, скрывающих зазоры на примыканиях поверхностей.

Крепление реек на гребенки и пристенные профили

  • Стойкость к высокой влажности и прямому контакту с водой;
  • Практически неограниченная термостойкость у металлических реечных потолков;
  • Монтаж светильников и вентиляции непосредственно в вырезы реек;
  • Воздухопроницаемость;

Обратите внимание: перфорированные рейки не нуждаются в установке отдельных вентиляционных решеток. Вентканал может быть выведен в помещение выше уровня потолка.

Перфорация делает ненужными вентиляционные решетки

  • Высокая скорость монтажа;
  • Механическая прочность;
  • Долговечность;
  • Простой уход;
  • Быстрая замена поврежденных реек.
  • Сравнительно высокая стоимость материалов (от 650 руб./м2);
  • Специфический внешний вид, которые едва ли украсит интерьер спальни или гостиной;
  • Наконец, для замены отдельной рейки нужно разбирать всю конструкцию.

Для замены одной рейки нужно разобрать весь потолок

Кассетный

Кассетный, или растровый потолок представляет собой каркас из Т-образных профилей, в квадратные или прямоугольные ячейки которого укладываются кассеты (легкие плиты из армированного целлюлозой гипса, пластика, стекла и прочих материалов).

Каркас

  • Огромный ассортимент плитки — зеркальная, акустическая, полупрозрачная и т.д.;

Акустический потолок со звукопоглощающими панелями

  • Взаимозаменяемость плиток одного размера;
  • Прямо вытекающий из предыдущего пункта предельно простой ремонт потолка после затопления или механического повреждения;
  • Совместимость с растровыми люминесцентными и led-светильниками, канальными кондиционерами, вентиляторами и т.д.

Led-панель размером 600х600 мм, предназначенная для установки в кассетный потолок

Любопытно: каркас под кассеты позволяет с минимальными затратами создать фальш-окна на потолке. Для этой цели используются прозрачные или полупрозрачные кассеты с фотопечатью и подсветкой.

Фальш-окно на потолке Армстронг

  • Высота помещения уменьшается на 8-20 см;
  • Внешний вид кассетного потолка уместен скорее в офисе, чем в жилом помещении;
  • Наиболее доступные и недорогие гипсоволоконные плиты гигроскопичны и боятся влаги.

Последствия затопления потолка Армстронг

Надеемся, что наш мини-обзор поможет читателю выбрать оптимальное для его условий решение. Прикрепленное к статье видео более наглядно продемонстрирует вам, каким может быть фальш-потолок в жилой комнате. Успехов!

Разновидности и применение фальшпотолков

Нередко, в современных домах встречается такой недостаток отделки, как неровная плоскость перекрытия. Неровности могут быть совсем незначительными и тогда эту проблему можно решить несложным выравниванием, а могут составлять и несколько сантиметров. В этом случае, потребуется более кардинальное решение. Вариантом того, как справиться с этой проблемой будет фальшпотолок.

Все конструкции, которые можно отнести к фальшпотолкам, представляют собой комбинацию двух основных частей: каркаса и декоративного покрытия. Декоративная плоскость отстоит от основного перекрытия на несколько сантиметров и является внешним декоративным полотном.

Эту плоскость можно сделать элементом оформления комнаты, применив современные технологии, позволяющие переносить на разные поверхности рисунки или фотографии. Соорудив потолок с поверхностью из полупрозрачного акрила, можно добиться эффекта светящейся плоскости, расположив несколько светильников в запотолочной части.

Используя подобные композиции, можно не только украсить комнату или офис, но и решить множество самых разных задач – от размещения нескольких потолочных светильников на поверхности потолочной конструкции, до монтажа системы скрытой вентиляции или других инженерных коммуникаций.

Разновидности

В зависимости от сложности решаемой задачи, можно использовать несколько типов таких конструкций. Они отличаются способом крепления к перекрытию и материалом, из которого изготавливается потолочное покрытие.

Условно можно разделить все конструкции на три основных вида:

  • Натяжные
  • Устанавливаемые на жесткий каркас
  • Подвесные

Все они объединяются одним общим признаком – для их установки потребуется немного уменьшить вертикальный размер помещения, в котором они будут смонтированы. Это необходимо, чтобы получить ровную поверхность.

Установка натягиваемого полотна, предполагает монтаж специального профиля по периметру комнаты, в котором закрепляется край натяжного покрытия. Оно может быть выполнено из ПВХ пленки или специального текстильного полотна.

ПВХ пленка натягивается под воздействием горячего воздуха, который подается из специальной тепловой пушки. Текстильные виды покрытий натягиваются без применения дополнительных устройств.

Композиции с жестким каркасом предполагают установку профилей для фиксации декоративного покрытия. Крепление каркаса производится непосредственно на бетонное основание. Поэтому, исправить серьезные недостатки на потолке, таким способом не получится. Максимальные перепады в размерах стен, которые можно устранить таким способом, составляют не более 3 – 5 сантиметров.

Если дефекты более существенные, или перепады высоты стен по периметру составляют большее значение, помогут в решении такой проблемы подвесные потолки. По своей конструкции, они очень напоминают варианты с жестким каркасом. Различие состоит в том, что основание монтируется не на межэтажную плиту, а на специальные подвесы. Они могут быть самой разной длины, что позволяет скрыть даже существенные перепады высоты.

Очень популярны такие решения при отделке офисных помещений. Самым известным представителем подвесных конструкций является фальшпотолок Армстронг. Предельно простая в установке система, в тоже время, обеспечивает достойный внешний вид и возможность размещения потолочных светильников в любом месте декоративного покрытия.

Особенные варианты

Есть несколько типов материалов, которые позволяют обойтись без сооружения каркасной основы. Назвать полученное с их применением полотно полноценным фальшпотолком, можно лишь с некоторой натяжкой – материалы просто прикрепляются к поверхности бетона, без предварительного монтажа каркаса.

Наиболее распространенным материалом такого плана, будет обычный пенопласт. Плитки, сделанные из него, можно приклеить прямо на потолочную плоскость, придавая ей красивый вид и устраняя мелкие недостатки. Фальшпотолок из пенопласта приклеивается на специальный клей и является одним из наиболее недорогих вариантов отделки этой поверхности.

Другим распространенным типом подобной отделки, будут различные панели, которые могут быть изготовлены из разных материалов. Обычно, это МДФ, пластик или фанера. Все они прикрепляются на клеевые составы. По стоимости, они будут дороже пенопластовых, а некоторые разновидности МДФ панелей, могут превосходить по цене даже натяжные решения.

Исправить существенные недостатки с помощью таких материалов не получится, но, они могут быть использованы для создания уникального оформления и маскировки незначительных дефектов.

Практическое применение

В зависимости от того, что служит основной целью монтажа фальшпотолка, можно использовать то или иное решение. Использование таких композиций возможно в любых помещениях – от больших офисов, до небольших по размерам комнат в стандартной квартире.

Натяжные конструкции прекрасно украсят интерьер стандартной квартиры и позволят минимально уменьшить высоту стен – для установки потребуется «отнять» менее пяти сантиметров высоты.

Жёсткие каркасные решения можно соорудить в любых домах, но, особенно актуальны такие системы в домах с деревянными перекрытиями – монтаж будет предельно прост ни недорог.

Подвесные системы особенно популярны в разного рода коммерческих помещениях. Их стоимость является приемлемой и установка не потребует значительного времени и материальных затрат.

Фальшпотолок, сделанный из пенопласта или пластиковых панелей, станет одним из наиболее бюджетных вариантов отделки. Учитывая, что высота комнаты практически не изменится, можно использовать их в стандартных квартирах с не самой большой высотой стен.

Любой вариант отделки будет уместен, если это оформление соответствует общему стилю декорирования комнаты или офиса. Материалы для изготовления, стоит подбирать с учетом размера дефектов и необходимости спрятать различные коммуникации, наподобие воздуховодов или систем кондиционирования.

Что такое потолок Армстронг

Подвесной потолок армстронг – легкая, быстро монтируемая конструкция, состоящая из множества одинаковых модулей. Это лучшее решение, если нужно выполнить отделку помещения в максимально сжатые сроки. Несмотря на свою легкость, эта подвесная конструкция прочна и надежна. Что доказано десятилетиями ее повсеместной эксплуатации.

Подвесной потолок типа армстронг обладает массой преимуществ, в числе которых:

  • быстрый и легкий монтаж;
  • взаимозаменяемость модулей;
  • эстетическая привлекательность;
  • легкий доступ к коммуникациям, проложенным над модулями;
  • достаточно широкий ассортимент вариантов для дизайна, посредством комбинации разных по цвету и рельефу плит.

В ассортименте комплектующих приборы для освещения помещений, разработанные специально для этой подвесной системы. Светильники имеют те же размеры, что и модули, поэтому могут быть установлены в любом, наиболее удобном месте для освещения конкретного помещения.

Armstrong потолок всем хорош: и красив, и прост, и лаконичен. Но у него есть один, присущий всем подвесным системам недостаток: он забирает значительный объем пространства. Однако, этот «минус» вполне может обернуться «плюсом», если в помещении необходимо скрыть инженерные коммуникации, проложенные непосредственно под верхним перекрытием. В этом случае подвесные потолки Armstrong незаменимы.

Ассортимент потолочных плиток

Монтаж потолка армстронг предусматривает использование тонких, различный по форме и размеру, плит. С их помощью формируют единую декоративную плоскость, расположенную под верхним перекрытием. Плиты изготавливают из разных материалов, что определяет их свойства.

Подвесной потолок армстронг, технические характеристики которого во многом зависят от используемых в монтаже изделий, всегда остается прочной, но воздухопроницаемой конструкцией. Это обусловило еще одно его преимущество: возможность монтажа в помещениях повышенной влажности.

На в этом случае потребуются плиты из влагостойких материалов. И есть из чего выбрать. Производители предлагают следующие виды плит:

  • из спрессованных минеральных волокон;
  • из нержавейки;
  • из алюминиевых сплавов;
  • из полихлорвинида (ПВХ);
  • древесно-волокнистые;
  • зеркальные;
  • стеклопластиковые.

Таким образом, можно собрать любой подвесной потолок типа армстронг, технические характеристики которого будут соответствовать конкретному помещению. Нельзя не отметить разнообразие оформления плит. Их поверхность может быть следующей:

  • гладкой;
  • рельефной;
  • имитирующей текстуру дерева;
  • витражного типа;
  • с геометрическими узорами;
  • с замысловатым абстрактным рисунком;
  • монолитной;
  • перфорированной.

Благодаря этому, подвесной потолок типа armstrong остается самой востребованной конструкцией в отделке помещений любого назначения. У производителей есть несколько готовых решений:

  • для коридоров;
  • для помещений со средой «чистая комната», сертифицированных до 4 класса чистоты (востребованы в медучреждениях, лабораториях, цехах фармакологической промышленности и др.);
  • для классических помещений.

Виды потолков Армстронг

Разработчики этих систем позаботились о том, чтобы armstrong подвесной потолок можно было установить в помещениях любого размера и любой конфигурации. Поэтому помимо классических плоскостных конструкций, есть и другие:

  • сейсмостойкие;
  • потолок-крыло;
  • дизайнерские.

Для того чтобы правильно смонтировать армстронг, нужно выбрать наиболее подходящую для конкретного помещения и его дизайна систему. Каждая из них включает набор комплектующих со своими, присущими только этой системе, замками и другими особенностями. Благодаря этому выбору, можно делать круглые, многоугольные, фигурные, многоярусные потолки. Всего систем несколько:

  • Prelude и Bandraster (классические);
  • Silhouette;
  • Interlude.

Последние две включают широкий набор реек, подвесов и вспомогательных элементов, с помощью которых можно создавать дизайнерские потолки. Кроме этого, существуют системы переходных элементов:

  • Axiom;
  • Axiom Canopy.

Поэтому не всегда прост монтаж подвесного потолка армстронг. Инструкция для его правильного устройства необходима.

Комплектующие: виды и назначение

Устройство подвесных потолков армстронг несложное. Понять принцип сборки сможет и школьник. Но, как и в случае с другими потолочными конструкциями, присутствуют свои нюансы. И о них знают только специалисты. Прежде чем изучать порядок монтажа, нужно узнать, из чего состоят подвесные потолки типа армстронг.

Потолочные плиты

Если решено смонтировать подвесной потолок армстронг, размер плитки выбирают, исходя из общей площади помещения и его дизайна. Стандартная плитка – 600×600 мм. Но есть изделия и других размеров:

  • 610×1219 мм;
  • 610×610 мм;
  • 600×1200 мм;
  • 406×406 мм.

Плитки универсальны. Их можно крепить на базовый потолок, если он идеально ровный. Толщина этих изделий разная и зависит от материала, из которого они изготовлены. Так, минераловатные плиты не могут быть тонкими по определению. Этот материал не обладает достаточной прочностью. Поэтому такие плиты выпускают толщиной от 1,5 см. Если для монтажа подвесного потолка армстронг нужны тонкие плиты, выбор широк:

  • зеркальные;
  • алюминиевые;
  • металлические;
  • пластиковые.

Таким образом, толщина подвесного потолка армстронг может быть разной. Следует отметить, что независимо от материала изготовления, все плиты монтируют по одному и тому же принципу: укладывают их на т-образные или г-образные профили по направлению сверху вниз.

Несущий профиль

Монтаж подвесных потолков армстронг невозможен без несущего профиля, составляющего основание, каркас системы. Он (профиль) представляет собой длинную тонкую планку т-образной формы. Стандартная длина – 370 см. Профиль обладает легким весом, что позволяет крепить его к поверхностям невысокой прочности. Например, к гипсокартонным базовым потолкам.

Армстронг потолочный профиль изготавливают из алюминия. Все несущие планки имеют двойную прошивку, что обеспечивает необходимую жесткость. Эти рейки бывают двух типов:

  • Т 15 х 38 (Т15);
  • Т 24 х 38 (Т24).

Указанные размеры – это ширина полочек. В рейках имеются прорези, расположенные через каждые 100 см.

Несущий профиль принимает на себя основную весовую нагрузку конструкции и крепится всегда вдоль самых длинных стен помещения. Если оно квадратного типа, то по направлению от окна.

Поперечный профиль

Для того чтобы смонтировать подвесной потолок армстронг своими руками, потребуется не только несущий, но и поперечный профиль. С его помощью усиливают каркас и создают необходимые для укладки плит ячейки требуемого размера.

Так, для плиток 600×600 мм, нужна ячейка аналогичных габаритов. Поэтому поперечный профиль крепят к несущему с шагом в 60 см. Стандартная длина этих планок – 1,2 м и 0,6 м. Поперечные рейки бывают двух типов:

  • с прорезями (длиной 1,2 м);
  • без прорезей (длина 0,6 м).

Прорези нужны для стыковки планок, оснащенных специальным замком. По типу соединения между собой и несущими профилем, поперечные рейки бывают двух видов:

  • с щелчковым соединением;
  • с крючковым.

Стеновой профиль

Установка подвесного потолка армстронг невозможна без стеновых профилей. Это L-образные или п-образные планки, которые крепят вдоль стен по всему периметру помещения. Стеновые профили выполняют ту же роль, что и направляющие при монтаже гипсокартонных конструкций. Собственно, они и являются направляющими, только для своей системы, армстронг. Стандартная длина – 3 м.

Потолочный подвес

Технология монтажа подвесного потолка армстронг предусматривает использование подвесов. Производители предлагают несколько видов этих комплектующих.

  1. Зажимные. Состоят из двух металлических шпилек. Конец одной из них изогнут в виде крюка, а второй сформирован в форме петли. Шпильки объединены тонкой пластиной с четырьмя отверстиями, сквозь которые и вставляются. Пластина гибкая. Сжимая ее, можно регулировать длину подвеса, двигая любую из шпилек верх или вниз. Когда пластину отпускают, она фиксирует шпильки в одном положении. Есть два типа этих подвесов: «крючок-крючок» и «крючок-петля».
  2. Нониус-подвесы. Нужны в монтаже каркасов, которые должны выдерживать значительные весовые нагрузки.
  3. Резьбовые. Используют нечасто.
  4. Регулируемые тросики.
  5. Угловые подвесы.

Вспомогательные элементы

Устройство подвесных потолков типа армстронг также невозможно без дополнительных вспомогательных элементов. Они предназначены для более надежной фиксации конструкций сложных конфигураций. У разных производителей один и тот же элемент может называться по-разному. Но его функция от этого не меняется. Независимо от наименования, он выполняет одну и ту же задачу. Виды этих изделий:

  1. Соединительная клипса.
  2. Универсальная угловая клипса.
  3. Универсальная клипса подвеса.
  4. Прямая клипса.
  5. Универсальная соединительная накладка.
  6. Соединительная скоба.
  7. Гибкий пристенный молдинг.

Вспомогательные элементы подвесного потолка армстронг, в основном, необходимы при устройстве сложных дизайнерских и сейсмостойких конструкций.

Правила устройства подвесной системы

Устройство подвесного потолка типа армстронг начинается с расчета несущей способности верхнего перекрытия. Выясняют, способно ли оно выдержать предполагаемый вес конструкции. Который, в свою очередь, высчитывают, исходя из расчета требуемого для монтажа количества материалов.

Прежде чем приступить к проектированию конструкции, изучают требования производителя. Их несколько:

  • тип поперечных планок должен соответствовать боковому профилю потолочной плиты;
  • оптимальный тип монтажа – «лесенкой»;
  • подвижные элементы конструкции («крылья», ярусы, фигурные выступы) должны крепиться к базовому потолку на независимых подвесах, для того чтобы не передавать нагрузку на основную конструкцию;
  • дополнительная нагрузка в виде светильников должна крепиться не к несущему каркасу, а к базовому потолочному перекрытию.

Металлический подвесной потолок армстронг устанавливают в соответствии с требованиями к помещению. Если необходима среда «чистая комната», используются профили, максимально устойчивые к коррозии. А потолочные плиты – с антибактериальным покрытием.

Армстронг армстронг подвесной потолок всегда комплектуется инструкцией производителя. Перед началом работ ее нужно внимательно прочитать. Все производители рекомендуют проводить работы в чистом помещении и в безопасных условиях. Подвесные потолки армстронг устанавливают с применением стремянок, а на большой высоте – с использованием страховочных поясов.

Светильники для подвесных потолков

Схема монтажа подвесного потолка армстронг может включать не только каркас и декоративные плитки, но и осветительные приборы. Существует два типа светильников для этих конструкций:

  • встраиваемые;
  • наружные.

В большинстве случаев выбирают первые, так как они гармонично вписываются в общий дизайн потолка. В этой категории (встраиваемых) есть три типа светильников:

  • люминесцентные;
  • светодиодные;
  • точечные.

Подвесные потолки армстронг, монтаж которых предусматривает устройство светильников, могут быть оснащены рассеивателями. Это дополнительные элементы конструкции: тонкие пластины, которые устанавливают под нижней плоскостью осветительных приборов. Рассеиватели бывают разными, с поверхностью типа «колотый лед», «призма», опаловые, матовые.

Потолок армстронг, размеры и несущая способность которого позволяют устанавливать светильники наружного типа, должен быть усилен дополнительными подвесами, которые крепят на расстоянии 20 см от стенового профиля на каждой поперечной рейке. Демонтаж потолка армстронг начинают с демонтажа наружных осветительных приборов.

Наиболее популярны люминесцентные светильники. В них установлены 4 лампы. В стандартной комплектации это Т5 на 14 Вт или Т8 на 18 Вт. Процесс включения-выключения может осуществляться как с помощью обычных выключателей, так и с применением электронных автоматических устройств.

Варианты конструкций подвесных систем

Существует несколько конструктивных решений для устройства потолков армстронг:

  • с двухосным каркасом в одном уровне;
  • с двухосным каркасом в двух уровнях;
  • с одноосным каркасом;
  • без каркаса.

Устройство подвесного потолка армстронг, технология монтажа которого предусматривает бескаркасную конструкцию, заключается в фиксации на базовой поверхности верхнего перекрытия несущих и поперечных профилей без применения подвесов.

Двухосный каркас на одном уровне монтируют из монолитных (без отверстий) несущих профилей и поперечных так, чтобы получить ячейки с размерами 60х60 см. В точках пересечения продольных и поперечных реек устанавливают фиксаторы: накладки, которые стягивают болтами. Но есть и другой вариант фиксации: с помощью вырубленных язычков в полочках профилей.

Подвесной потолок армстронг, технологическая карта которого предусматривает устройство двухосного каркаса в двух уровнях, – более сложная и громоздкая конструкция. Для соединения ее элементов используют дополнительные комплектующие: шплинты и пластинчатые хомуты.

Крепление подвесного потолка армстронг осуществляется с помощью подвесов, выбор которых зависит от типа верхнего перекрытия.

  1. Если базовый потолок – плита ЖБИ, несущие и поперечные профили крепят с помощью кронштейнов, которые пристреливают дюбель-гвоздями. В случае необходимости могут использоваться закладные и распорные детали.
  2. Если базовая поверхность металлическая (чаще всего – стальная), каркас крепят к ней с помощью хомутов и/или болтов.
  3. Если перекрытие деревянное, используют скобы, гвозди, саморезы, шурупы.

Устройство звукоизоляции

Акустический подвесной потолок армстронг предусматривает монтаж звукоизоляционных материалов. Если хотят уменьшить степень звукопроницаемости верхнего перекрытия, выбирают любой из вариантов:

  • монтаж звукоизоляционных плит на поверхности верхнего перекрытия;
  • оклейка поверхности верхнего перекрытия шумоизолирующими тканями или пленками;
  • использование в устройстве каркаса потолочных плиток из звукоизоляционного материала (на минераловатной основе).

Технология монтажа потолка Армстронг

Для того чтобы правильно сделать подвесной потолок армстронг своими руками, пошаговая инструкция необходима. Она поможет избежать ошибок, которые потребуют демонтажа и переделки всей конструкции.

Этап 1. Замеры, разметка и разбивка.

С разметки начинают устанавливать любые подвесные потолки армстронг. Монтаж своими руками выполняют в соответствии с рекомендованной последовательностью работ.

  1. Производят обмер помещения.
  2. Составляют чертеж, на котором разбивают пространство на взаимоперпендикулярные оси.
  3. Определяют размеры крайних плит по всему периметру помещения.
  4. Выполняют на базовом потолке разбивку мест установки светильников, вентиляционных решеток, колонн, труб. Угловые точки разбивки отмечают с помощью маячных уголков или иных вспомогательных приспособлений.
  5. Устанавливают опорные уголки на колонны, если таковые имеются в помещении.

Этап 2. Установка направляющих.

Монтаж подвесного потолка армстронг своими руками начинают с установки направляющего профиля. Он может быть L-образным или п-образным. Направляющий профиль необходим для того, чтобы фиксировать торцы несущих реек. Тем самым обеспечивая прочность конструкции.

Минимальная высота подвесного потолка армстронг определяется возможностями конкретного помещения и предъявляемыми к нему требованиями. Если под верхним перекрытием нет линий инженерных коммуникаций, для активного теплообмена достаточно отступить 8 см от базовой поверхности. Этого зазора будет достаточно для нормальной (без перегрева) работы потолочных светильников.

Если конструкция подвесного потолка армстронг предусматривает установку направляющих L-образного типа, эти рейки крепят так, чтобы короткая полочка профиля располагалась перпендикулярно стене. В этом случае она будет являться опорой для торцов несущего профиля. П-образные направляющие планки крепят так, чтобы торцы несущего профиля заходили в пространство, образованное двумя параллельными полочками. Расстояние между точками крепления – 40-50 см.

Этап 3. Монтаж подвесов (кронштейнов).

Подвесы или кронштейны являются обязательными элементами каркаса, который формирует подвесной потолок армстронг. Виды подвесов и способ их крепления к перекрытию, выбирают в зависимости от типа базовой поверхности.

Если перекрытие состоит из железобетонной плиты, используют кронштейны. Их пристреливают к плите пистолетом ПЦ-52-1. Крепежные элементы в этом случае – дюбель-гвозди ДГ-4. Точки крепления вдоль одной линии должны быть разнесены на расстояние 120, 150 или 180 см. В выборе расстояния ориентируются на несущую способность перекрытия и тип конструкции каркаса.

Шаг между линиями – 60 см. Правильность установки подвесов (кронштейнов) проверяют с помощью водяного уровня. Если проверка показала, что первая линия кронштейнов установлена правильно, в дальнейшем не возникнет вопросов о том, как крепить подвесной потолок армстронг. Все последующие действия аналогичны предыдущим.

Этап 4. Монтаж несущих профилей.

Несущий профиль является основным элементом, удерживающим подвесной потолок армстронг. Монтаж этих планок выполняют после разметки и разбивки базовой поверхности. Техника установки направляющих зависит от вида выбранных подвесов. Если это г-образные металлические стержни, их заводят в отверстие в профиле, после чего загибают эту проволоку пассатижами.

Если выбраны крючкообразные подвесы, состоящие из двух металлических шпилек, насаживают направляющие профили на крючки. Если это кронштейны, крепление выполняют с помощью болтов или шурупов.

Этап 5. Монтаж поперечных планок.

Монтаж подвесного потолка типа армстронг предусматривает разбивку каркаса на ячейки одинакового размера. К началу этого этапа он (каркас) состоит из продольных линий несущего профиля.

Для формирования ячеек необходимо установить перпендикулярно несущему поперечный профиль. Шаг между линиями этих планок – 60 см. В зависимости от вида выбранного профиля, рейки соединяют между собой либо замками, либо вспомогательными элементами.

Этап 6. Монтаж приборов освещения.

Какого бы ни был типа армстронг потолок, установка светильников всегда выполняется прежде, чем укладка плитки. Это позволяет получить беспрепятственный доступ к проводам электросети. Монтаж осветительных приборов требует соблюдения всех правил пожаро- и электробезопасности.

Этап 7. Укладка потолочной плитки.

Если монтируют подвесной потолок перфорированный армстронг, полотно плиток должно иметь соответствующую перфорацию. Обычно она состоит из точечных отверстий небольшого диаметра, равномерно расположенных по всей площади поверхности.

Потолочная плитка любого типа укладывается одним и тем же способом: на выступы несущих и поперечных профилей. Армстронг – навесной потолок. Поэтому плитку сначала заводят в пространство между верхним перекрытием и каркасом, после чего центрируют по отношению к ячейке и опускают на полочки профилей.

Преимущества и недостатки

Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

  • невысокая стоимость;
  • отсутствие необходимости в предварительной подготовке базового основания;
  • достаточная степень звуко- и теплоизоляции;
  • большое разнообразие плит позволяет реализовать любое дизайнерское решение;
  • несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
  • наличие возможности сделать незаметными коммуникации и системы вентиляции;
  • обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
  • беспроблемная установка осветительных устройств;
  • имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

  • он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
  • потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
  • конструкция не защитит предметы обстановки в случае протечки сверху;
  • он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.

Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

  • целые или перфорированные листы металла;
  • дерево;
  • пластик;
  • зеркало;
  • стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

  1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
  2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
  3. Профиль поперечный Т-образный длиной 60 сантиметров.
  4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
  5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок — к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
  6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
  7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
  8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Профиль для сборки каркаса бывает металлопластиковым или металлическим, покрытым порошковым красящим составом. Стандартно ширина его полок составляет 15 или 24 миллиметра. В первом случае профиль используют для сооружения легких конструкций с применением органических плиток.

Второй вариант задействуют при сооружении металлических, стеклянных, зеркальных потолочных конструкций с большим числом встроенных элементов. Для крепежа Армстронга к потолку, если он имеет большой вес, задействуют усиленные подвесы.

Каркас фиксируют с использованием стандартных крепежных изделий, ему, как правило, требуется минимальная подгонка, поскольку он собирается аналогично конструктору, быстро и просто.

Кстати, плитки для Армстронга можно при желании изготовить собственноручно из МДФ или деревянных панелей. Их дизайн придает интерьеру помещений неповторимый стиль.

Расчет комплектующих элементов

Перед тем, как монтировать потолок Армстронг, следует произвести расчет материалов, которые потребуются для работы, для чего измеряют длину и ширину комнаты. С учетом этих параметров определяют их количество.

Предварительный расчет выполняют поэтапно:

  1. Узнают требуемое количество плиток. Сначала вычисляют площадь помещения, умножая его длину на ширину. Потом результат делят на площадь одной плиты. Поскольку ее размеры стандартные 60х60 сантиметров, то Sп = 0,36 м кв.м. Затем результат округляют до целого значения. Например: площадь комнаты Sк составляет 3,5х 6 = 21 кв.м. Потребуется плиток Nп = 21: 0,36 = 58,3 или 59 штук.
  2. Определяют количество стенового профиля. Для этого, сложив длины сторон, узнают периметр помещения 3,5+ 6+3,5+6 = 19 и делят на длину профиля, которая обычно равна 3 метрам и тогда Nсп = 19: 3 = 6, 33 или 7 штук.
  3. Вычисляют несущий профиль. Его располагают вдоль короткой стены на расстоянии 60 сантиметров от нее и с интервалом 120 сантиметров между профилями. Их количество в ряду узнают путем деления ширины помещения на стандартную величину 3,7 метра, а именно 3,5: 3,7 = 1 профиль. Число рядов определяют, разделив протяженность комнаты на шаг фиксации несущего профиля, и потом округляют до большего целого значения 6: 1,2 = 5. Далее количество профилей умножают на число рядов: 1х5. Результат — 5 несущих профилей.
  4. Для того, чтобы рассчитать продольный профиль, длину помещения делят на длину изделия (1,2 метра) и округляют в большую сторону, а ширину делят на шаг установки, равный 0,6 метра, и округляют в меньшую сторону. Результаты нужно перемножить. В приведенном примере: 6: 1,2= 5 и 3,5: 0,6 = 5,83 или 5. Итого потребуется: 5х5 = 25 штук.
  5. Рассчитывают количество поперечного профиля. Узнают это так: длину помещения делят на 1,2 метра и округляют в меньшую сторону, а затем его ширину делят на длину профиля, составляющую 0,6 метра, и округляют в большую сторону. Например: 6: 1,2 = 5 и 3,5: 0,6= 5,83 или 6. Результат равен: 5х6 = 30 штук.
  6. Определяются с количеством подвесов. Для этого стороны помещения делят на 1,2 метра (шаг монтажа). Затем оба результата нужно округлить в большую сторону и перемножить. Пример 6: 1,2 = 5 и 3,5:1,2 =2,9 или 3. Дальше 5х3 = 15 штук.

После завершения предварительных подсчетов следует нарисовать с соблюдением масштаба схему подвесного потолка Армстронг, отметив на ней расположение профилей, подвесов и встраиваемых осветительных приборов, а также изобразить место прокладки инженерных коммуникаций. Читайте также: «Панели потолочные с комплектующими Армстронг – виды, особенности, преимущества и недостатки».

Когда предстоит установка тяжелых светильников или элементов вентиляционной системы, специалисты рекомендуют дополнительно использовать подвесы. Все необходимые материалы желательно заказывать с небольшим запасом, поскольку при выполнении работы может потребоваться подгонка или изделие будет повреждено.

Подготовка основания

Как и при обустройстве других типов потолочных конструкций, перед тем, как установить потолок Армстронг, выполняют ряд подготовительных мероприятий. Эта подвесная система полностью делает невидимым состояние чернового основания.

Подготовительный этап заключается в удалении прежнего, пришедшего в негодность отделочного материала. Когда краска или побелка прочно держатся на поверхности перекрытия, их допустимо не убирать.

Если произойдет отслоение участков отделки или отпадет слой штукатурки, они способны повредить смонтированные плитки. По этой причине их необходимо удалить, а трещины заполнить шпаклевкой. Прежде, как монтировать потолки Армстронг в помещении, где велика вероятность протечек, следует гидроизолировать черновое основание.

Поскольку между перекрытием и поверхностью устанавливаемой конструкции будет промежуток от 20 до 25 сантиметров, в него можно поместить тепло- и звукоизоляционные материалы. Перед их размещением в первую очередь для волокнистых плит теплоизолятора собирают обрешетку из деревянных брусков, располагая ее таким образом, чтобы она была немного смещена по отношению к подвесному каркасу.

Утеплитель укладывают на место, накрывают его паропроницаемой пленкой с влагоизоляционным эффектом. Когда в качестве теплоизоляции применяют пенополистирол, его прикрепляют прямо на черновое перекрытие клеем и дюбель – грибками. Важно при монтаже утеплителя вывести проводку для устройства освещения и каналы вентиляции. Читайте также: «Как сделать монтаж потолка Армстронг своими руками – инструкция, советы».

Пошаговая сборка потолка Армстронг

Приступая к работе, нужно пользоваться инструкцией по монтажу потолка Армстронг.

Установка производится в несколько этапов:

  • Разметка уровня расположения конструкции. От правильности выполнения данного этапа во многом зависит успешный результат всей работы. Для проведения разметки пользуются лазерным уровнем. Ее начинают с самого низкого из четырех углов комнаты. В нем откладывают от потолочного перекрытия среднюю длину подвеса так, чтобы его можно было регулировать в направлении — и вверх, и вниз. Уровнем от этой точки по обеим стенам проводят линии, размечают углы, прилежащие к ним, и дальше продолжают линии на всех остальных стенах. В последнем углу прямые должны сойтись.
  • Крепление стеновых профилей. При монтаже L-образных элементов задействуют дюбели и саморезы или анкерные болты с промежутком 50 сантиметров вниз полкой и выравнивают согласно ранее размеченной линии. Профиль сгибают в углах, прежде надрезав полку.

  • Монтаж потолочных подвесов. Эти элементы каркаса служат для крепления несущего профиля. Чтобы разместить потолочные подвесы в требуемом месте, следует заранее наметить расположение реек. Их устанавливают параллельно короткой стене помещения с шагом 120 сантиметров. Для удобного проведения монтажа можно на потолке прочертить соответствующие линии или использовать для разметки меловой шнур. Далее на них согласно схеме отмечают места прикрепления подвесов. В соответствии с инструкцией по монтажу подвесного потолка Армстронг, эти комплектующие следует располагать на расстоянии не больше 120 сантиметров один от другого и 60 сантиметров от любой стены. Их закрепляют анкерными болтами или дюбелями. Для этого согласно разметке высверливают отверстия и фиксируют подвес за ушко штанги.
  • Установка подвесов для осветительных приборов. Места, где запланирован монтаж светильников и блоков сплит – системы, необходимо дополнительно усилить подвесами, расположив их с небольшим смещением относительно основных комплектующих каркаса. Крючок подвеса часто мешает монтажу элементов, поэтому подвес желательно размещать со смещением величиной 5 – 10 сантиметров.
  • Монтаж несущих профилей. Их располагают по предварительно нанесенной разметке и крепят при помощи крюков подвесов за отверстия, имеющиеся в профиле. Необходимо, чтобы концы несущих реек упирались в полку L-образного профиля. Когда оказывается недостаточно длины, ее нужно нарастить, применив стандартный замок, расположенный на одном из концов рейки. В случае необходимости профиль можно обрезать. Читайте также: «Как выполняется сборка потолка Армстронг – последовательность монтажа».

  • Выравнивание. Следует добиться горизонтального расположения несущих элементов путем регулировки длины подвесов. Для этого сначала зажим-бабочку сжимают, в требуемом направлении перемещают крючок и штангу. Потом зажим отпускают и тем самым фиксируют длину подвеса. С целью контроля потолочной плоскости пользуются уровнем и натянутыми туго шнурами.
  • Сборка каркаса конструкции с использованием профилей поперечного и продольного типа. Продольные профили, имеющие длину 120 сантиметров, устанавливают между несущими элементами с шагом 60 сантиметров задействуя крепежные изделия на профиле. Чтобы крайние плиты лишний раз не резать, следует регулировать отступы от стен, делая их симметричными. В промежуток между продольными рейками монтируют поперечные изделия длиной 60 сантиметров при помощи обычных креплений.
  • Монтаж встроенных элементов. Как указывается в инструкции монтажа потолка Армстронг, после завершения сборки каркаса следует приступить к заполнению ячеек плитами и установке встроенных приборов. Сначала подготавливают к подключению коммуникации, проложенные под поверхностью подвесной системы — вентканалы и электропроводку. Для этого их подводят к местам расположения блоков и светильников. В Армстронг вставляют светодиодные, растровые или люминесцентные осветительные приборы размером 590х590 миллиметров. Их заводят под небольшим углом относительно плоскости потолка и разворачивают по диагонали проема, совместив с ячейкой. В итоге светильники оказываются на направляющем профиле. Посредством соседних пустых ячеек выполняют подключение приборов к питающему кабелю.

  • Установка точечных светильников и потолочной сплит — системы. Их также можно использовать в потолках Армстронг. Для этого в плитах делают отверстия в соответствии с размером арматуры осветительного оборудования. После возвращения плитки на место подключают точечные приборы. Аналогично врезают воздухозаборники вентиляционных систем. Блоки сплит системы лучше устанавливать в самых укрепленных местах, к примеру, в углу.
  • Укладка плиток. Глухие элементы помещают на место в последнюю очередь. Их нужно завести в ячейку по диагонали и поместить на направляющие, потом, приподнимая снизу и поворачивая, поставить на место.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
